TPL-310AP - Point d'accès réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès réseau sans fil N Powerline AV 200Mbps
Marque	TRENDNET
Modèle	TPL-310AP
Dimensions (L x l x H)	103 x 74 x 72 mm (version UE)
Poids	170 g (version UE)
Alimentation	100~240 V AC, 50/60 Hz
Consommation électrique	Actif : 3,2 W max., Veille : 0,9 W max.
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	Max. 90 % (sans condensation)
Interfaces réseau	1 port RJ-45 10/100 Mbps Auto-MDIX
Norme sans fil	IEEE 802.11 b/g/n
Débit sans fil maximal	Jusqu'à 300 Mbps (théorique)
Débit Powerline	Jusqu'à 200 Mbps
Sécurité sans fil	WEP, WPA/WPA2
Sécurité Powerline	Chiffrement AES 128 bits
Boutons	Sync (appairage), Reset
Voyants lumineux	Alimentation, Ethernet, Powerline (qualité : vert/jaune/rouge)
Nombre max. de nœuds Powerline	16 recommandé
Portée Powerline	Jusqu'à 300 mètres
Compatibilité OS (utilitaire)	Windows 7, Vista, XP (32/64 bits)
Garantie	3 ans limitée
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Réparabilité	Produit électronique non réparable par l'utilisateur. Contacter le support technique.

FOIRE AUX QUESTIONS - TPL-310AP TRENDNET

Comment installer mon point d'accès TPL-310AP ?

Branchez l'appareil sur une prise électrique. Reliez-le à votre routeur via un câble Ethernet ou utilisez la fonction Powerline. Configurez le réseau sans fil via l'interface web (adresse par défaut indiquée dans le guide).

Puis-je utiliser le TPL-310AP sans connexion Powerline ?

Oui, vous pouvez l'utiliser comme un simple point d'accès Wi-Fi en le connectant à un routeur via le port Ethernet. La fonction Powerline est optionnelle.

Comment sécuriser mon réseau Powerline ?

Appuyez sur le bouton Sync de chaque adaptateur pour les appairer et activer le chiffrement AES 128 bits. Vous pouvez aussi configurer un mot de passe via l'utilitaire Windows.

Que faire si le voyant Powerline clignote en rouge ?

Cela indique une connexion faible ou inexistante. Vérifiez que les adaptateurs sont sur le même circuit électrique et éloignez-les d'appareils générant des parasites.

Le TPL-310AP est-il compatible avec d'autres adaptateurs Powerline ?

Il est compatible avec les adaptateurs HomePlug AV, y compris les modèles TRENDNET de la même gamme. Pour des performances optimales, utilisez des produits de la même marque.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset pendant 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres Wi-Fi et Powerline seront réinitialisés.

Quelle est la portée maximale du Wi-Fi ?

En intérieur, la portée est d'environ 30 mètres, mais elle peut varier selon les obstacles. Utilisez la fonction WDS ou un répéteur pour étendre la couverture.

Puis-je connecter plusieurs TPL-310AP en réseau ?

Oui, vous pouvez utiliser jusqu'à 16 adaptateurs Powerline au total. Chaque point d'accès peut être configuré avec un SSID différent ou identique.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware depuis le site TRENDNET. Connectez-vous à l'interface web de l'appareil et allez dans la section Maintenance pour effectuer la mise à jour.

Que faire si je perds le mot de passe Wi-Fi ?

Vous pouvez réinitialiser l'appareil aux paramètres d'usine (bouton Reset). Le mot de passe par défaut est généralement 'admin' ou indiqué sur l'étiquette.

MODE D'EMPLOI TPL-310AP TRENDNET

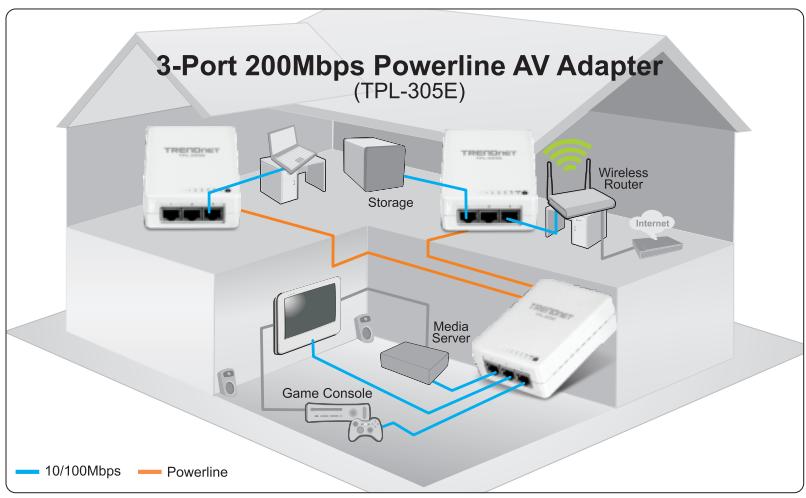

Adaptateur AV powerline 200 mbs à 3 ports tpl-305e (v1.0r)

Adaptateur AV Powerline 200 Mbs à 3 ports, modèle TPL-305E, utilise n'importe quelle prise de courant pour un réseau à haut débit dans l'ensemble du bathtub.

Connectez un adaptateur à votre réseau et branchez-en un autre à n'importe quelle prise de votre système électrique pour un accès immédiat à votre réseau haut débit. Connectez un adaptateur à votre réseau et branchez-en un autre à n'importe quelle prise de votre système électrique pour un accès immédiat à votre réseau haut débit. Synchronisez rapidement les adaptateurs grâce au pratique bouton de connexion à une seule touche. Utilisez jusqu'à 16 adaptateurs pour mettre en réseau des périphériques dans différentes pièces sans devoir installer un nouveau câblage.

Les voyants lumineux indiquent l'état des périphériques et l'état des ports pour un dépannage aidé. Le cryptage AES de pointe sécurise votre réseau. Cet adaptateur est idéal pour une utilisation dans les bâtiments qui produisent des interférences avec les signaux des réseaux sans fil.

Caractéristiques

• Mise en réseau à 200 Mbps dans l'ensemble de votre BATIMENT via les lignes électriques existantes.
• 3 ports RJ-45 Ethernet Auto-MDIX 10/100 Mbps
• Le bouton de synchronisation (Sync) à une seule touche permet de mettre rapidement en réseau vos adaptateurs
• Branchez un Adaptateur Powerline AV 200Mbps* à Internet et branchez-y jusqu’à 15 adaptateurs supplémentaires pour une connectivité instantanée dans le bateau
• Partagez de gros fichiers, jouez, téléchargez de la musique, etc. à un débit de transfert très rapide. Le cryptage de pointe AES 128 bits assure une sécurité réseau sans faille. Le mode Economie d'énergie réduit la consommation de courant jusqu'à 70%.
• Compatible réseau Neighbor jusqu'à quatre réseaux se chevauchant Voyants lumineux tricolores
• Signal réseau transmis jusqu'à 300 mètres
• Compatible Auto QoS via la classification du trafic et la mise en file d'attente à priorités multiples
• Utilitaire de configuration Powerline basé sur Windows : compatible avec les systèmes d'exploitation Windows 7 (32/64 bits), Vista (32/64 bits) et XP (32/64 bits)
• Garantie limitée de 3 ans
• Maximum de 16 adaptateurs (nœuds) recommandés pour diffuser des vidé ême phase de courant. ** Il n'est pas recommandé pour utiliser ce produit sur les systèmes électriques que les disjoncteurs d'AFCI d'usage ou est connecté à GFI protégé des sorties comme ceci peut causer la dégradation d'exécution ou la perte dans la connectivité.

Matériel
Normes	• IEEE 802.3, IEEE 802.3x, IEEE 802.3u, HomePlug® AV
Interface	• 3 x Port RJ45 Auto-MDIX 10/100Mbps Broches d'alimentation
Bande de fréquence	• De 2 à 28 MHZ
Modulation	• OFDM Modulation de symbole lors de la synchronisation de la liaison, 1024/256/64/8 - QAM, QPSK, BPSK, ROBO Carrier
Protocole	• TDMA et CSMA/CA
Vitesse	• Ligne de courant : Jusque 200Mbps** • Ethernet: Jusque 200Mbps (mode Full Duplex)
Compatible avec OS Utility	• Windows 7 (32/64-bit), Vista (32/64-bit), XP(32/64-bit)
Noeuds	• Jusque 64 (max.) • Recommendation : un maximum de 16 adaptateurs par réseau Powerline
Réseaux Powerline se chevauchant	• Jusque 4 (par système électrique)
Couverture Powerline	• Jusque 300m (984ft.)
Powerline Sécurité	• 128-bit AES (Norme de cryptage de pointe)
Voyants lumineux	• Power (PWR), Ethernet Link/Act (1-3) • Powerline (PL) avec indication de la qualité de la connexion: • Excellent (vert) • Bon (jaune) • Correct (rouge)
Boutons	• Sync, Reset
Dimension (L x W X H)	• A: 103 x 74 x 57 mm (4.1 x 2.9 x 2.2 pouces) • EU: 103 x 74 x 72 mm (4.1 x 2.9 x 2.8 pouces)
Weight	• A: 165 g (5.8 oz) • EU: 170 g (6.0 oz)
Alimentation	• A: 100~230V AC, 50~60Hz • EU: 220~240V/ 5A AC, 50Hz
Consommation	• Mode actif: 3.2 Watts (max.) • Mode veille: 0.9 Watts (max.)
Température	• Température de fonctionnement: 0° ~ 40°C (32° ~ 104°F) • Température d'entreposage: -20° ~ 70°C (-4° ~ 158°F)
Humidité	• Max. 90% (pas de condensation)
Certifications	• CE, FCC

Contenu de l'emballage

TPL-305E - Guide d'installation rapide en plusieurs langues - CD-ROM (Guide de l'utilisateur et utilitaire) Cable Ethernet de catégorie (1.5 m / 5 ft.)
