TPE-T88G - Switch réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau PoE+
Marque	TRENDNET
Modèle	TPE-T88G
Normes réseau	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3at PoE+, IEEE 802.3af PoE, IEEE 802.3x contrôle de flux
Nombre de ports	16 ports PoE+ Auto-MDIX 10/100 Mbps
Alimentation PoE par port	Jusqu'à 30 watts (PoE+), compatible classe 2 (7W), 3 (15.4W), 4 (30W)
Capacité de retransmission	3,2 Gbps
Mémoire tampon RAM	1,25 Mbits
Table d'adresses MAC	4K entrées
Mode de commutation	Stockage et retransmission (store-and-forward), sans blocage à la vitesse du câble
Contrôle de flux	Back pressure en half-duplex, IEEE 802.3x en full-duplex
Fonctions d'économie d'énergie	GREENnet : jusqu'à 75% d'économies d'énergie
Alimentation électrique	Interne, 90~260 V AC, 50/60 Hz, 250 W
Consommation maximale	500 W (dont PoE max 480 W)
Consommation en veille	4 W
Voyants LED	Alimentation, PoE, Liaison/Activité
Boîtier	Métallique, 1U, montage en rack 19 pouces
Interrupteur marche/arrêt	Oui, à l'arrière
Température de fonctionnement	0° ~ 40°C
Humidité de fonctionnement	Max. 90% (sans condensation)
Dimensions (L x l x h)	440 x 220 x 45 mm
Poids	4,5 kg
Certifications	CE, FCC
Garantie	3 ans limitée
Entretien et nettoyage	Débranchez l'appareil avant nettoyage ; utilisez un chiffon sec et doux. Évitez l'humidité et les produits chimiques.
Sécurité	Ne pas exposer à l'eau ou à une humidité excessive. Débranchez en cas d'orage. N'ouvrez pas le boîtier.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Faites réparer par un professionnel agréé.
Contenu de l'emballage	Switch TPE-T160 (ou équivalent), guide d'installation rapide, cordon d'alimentation

FOIRE AUX QUESTIONS - TPE-T88G TRENDNET

Comment brancher le switch TPE-T88G ?

Branchez le câble d'alimentation à l'arrière du switch et allumez l'interrupteur. Connectez vos appareils réseau (PC, caméras, points d'accès) aux ports Ethernet à l'aide de câbles RJ45. Les ports détectent automatiquement le type de câble (Auto-MDIX).

Que faire si un port PoE ne fonctionne pas ?

Vérifiez que l'appareil connecté est compatible PoE (802.3af/at) ou utilisez un répartiteur PoE. Assurez-vous que le câble est correctement branché et que le voyant PoE correspondant est allumé. Si le problème persiste, redémarrez le switch.

Quelle est la consommation électrique maximale ?

La consommation maximale totale est de 500 watts, dont jusqu'à 480 watts pour l'alimentation PoE (16 ports à 30W chacun). En veille, la consommation est d'environ 4 watts.

Puis-je utiliser des appareils non-PoE sur ce switch ?

Oui, les ports détectent automatiquement le type d'appareil. Si l'appareil n'est pas PoE, le port ne fournit que les données. Vous pouvez également utiliser un répartiteur PoE TRENDnet pour alimenter des appareils non-PoE éloignés.

Comment monter le switch sur un rack ?

Le switch est conçu pour un montage en rack 19 pouces (1U). Fixez les supports de rack fournis (non inclus dans la description) de chaque côté, puis vissez le switch dans le rack. Assurez-vous que la ventilation est suffisante.

Que signifie le voyant PoE ?

Le voyant PoE s'allume lorsqu'un appareil compatible PoE est connecté et alimenté. S'il clignote, cela peut indiquer une surcharge ou un court-circuit. Consultez le manuel pour plus de détails.

Quelle est la distance maximale pour le PoE ?

La distance maximale pour le PoE via un câble Ethernet standard est de 100 mètres (328 pieds) pour les données et l'alimentation. Au-delà, utilisez un prolongateur PoE.

Le switch supporte-t-il le Gigabit (1000 Mbps) ?

Non, ce switch est conçu pour des vitesses 10/100 Mbps (Fast Ethernet). Il n'est pas compatible Gigabit. Pour des débits Gigabit, choisissez un modèle TRENDnet Gigabit.

Comment économiser de l'énergie avec ce switch ?

La technologie GREENnet réduit automatiquement la consommation d'énergie jusqu'à 75% lorsque les ports sont inactifs ou que les câbles sont courts. Vous pouvez également éteindre le switch avec l'interrupteur arrière quand il n'est pas utilisé.

Quelle est la garantie du switch TPE-T88G ?

TRENDnet offre une garantie limitée de 3 ans à compter de la date d'achat. Conservez votre preuve d'achat. Pour plus d'informations, consultez le site Web de TRENDnet.

MODE D'EMPLOI TPE-T88G TRENDNET

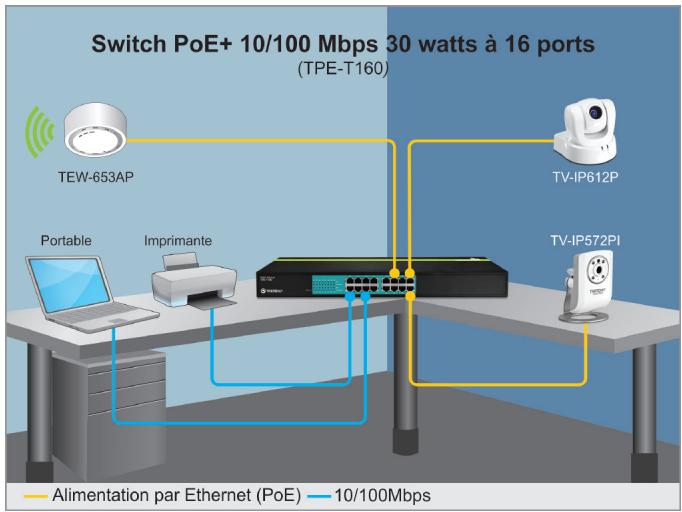

Switch poe+ 10/100 mbps 30 watts à 16 ports tpe-t160 (v1.0r)

Le switch TRENDnet PoE+ 10/100 Mbps 30 watts à 16 ports, modèle TPE-T160, réduit les frais de matériel et d'installation en utilisant les câbles Ethernet existants pour fournir des données et l'alimentation. La norme PoE+ IEEE 802.3at fournit jusqu'à 30 watts de courant par port aux appareils tels que les points d'accès sans fil high power, aux caméras Internet PTZ (Pan Tilt Zoom) et aux systèmes de téléphonie VoIP.

La technologie d'auto-détection fournit jusqu'à 30 watts au PoE+ 802.3at, 15 watts au PoE 802.3af et uniquement des données aux appareils non PoE. La technologie GREENnet réduit les coûts d'énergie jusqu'à 75% lorsque le switch n'est pas utilisé.

Permet de booster l'efficacité du bureau et de réduire l'encombrement réseau avec une capacité de commutation totale de 3,2 Gbps. Les indicateurs à LED affichent l'état du périphérique pour une gestion d'alimentation et des pannes aisée. La fourniture interne d'énergie réduit les enchevêtrements de cables et un pratique interrupteur on/off se trouve à l'arrière du switch. Utilisez ce switch avec les répartiteurs PoE TRENDnet pour installer des périphériques non-PoE éloignés.

APERCU Du produit

• 30 watts par port PoE+
• Réduit le coût des équipements en fournissant les données et l'alimentation à travers les câbles réseaux existants
• 16 ports PoE+ Auto-MDIX 10/100 Mbps
• Capacité de retransmission de 3.2Gbps
• Solide boîtier métallique 1U de 19" de montage sur rack
• Jusque 75% d'économies de courant grâce à GREENnet

Caractéristiques

• IEEE 802.3at et IEEE 802.3af Power over Ethernet (PoE) compliant
• Compatible avec le PoE de classe 2 (7 watts), 3 (15,4 watts) et 4 (30 watts)
• 16 ports PoE+ Auto-MDIX 10/100 Mbps Fournit 30 watts par port PoE
• Capacité de retransmission de 3.2Gbps
• Interrupteur Marche/Arrêt
• Commutation sans blocage à la vitesse du câble Mode de commutation « stockage et retransmission »
• contrôle du flux back pressure en mode half-duplex
• Contrôle de flux IEEE 802.3x en mode full-duplex
• Buffer de données RAM de 1.25Mbits
• Entrées d'adresse MAC de 4K Fourniture interne d'énergie (250 Watt) : entrée AC (90 à 260V/AC, 50 à 60Hz) Plug-and-play
• Solid boitier métallique 1U 19" montable sur rack
• Garantie limitée de 3 ans

HARDWARE

Normes	·IEEE 802.3 10Base-T ·IEEE 802.3u 100Base-TX ·IEEE 802.3at Power over Ethernet (PoE+) ·IEEE 802.3af Power over Ethernet (PoE) ·Contrôle du flux duplex IEEE 802.3x
Ports	·16 x 10/100Mbps Auto-MDIX PoE+ ports
Débit de transfert des données	·Ethernet: 10/20Mbps (half/full duplex) ·Fast Ethernet: 100/200Mbps (half/full duplex)
Mémoire tampon RAM	·1.25Mbits
Tableau d'adresses	·Entrées de 4K
Capacité de retransmission	·3.2 Gbps
Alimentation	·90~260V AC Alimentation électrique interne universelle 50/60Hz
Voyant lumineux de diagnostic	·Power (Alimentation), PoE, Link/Activity (Liaison/Activité)
Consommation	·Min: 4 Watts (veille) ·Max: 500 Watts ·PoE Max: 480 Watts (8 appareils PoE de 30 watts connectés)
Temperature	·Fonctionnement: 0° ~ 40°C (32° ~ 104°F) ·Entreposage: -20° ~ 90°C (-4° ~ 194°F)
Humidité	·Max. 90% (pas de condensation)
Dimensions	·440 x 220 x 45 mm (17.3 x 8.7 x 1.8 pouches)
Poids	·4.5 kg (10 livres)
Certificat	·CE, FCC
PoE
Power over Ethernet	·Jusque 30 watts per Port; Classification PD ·Commutateur en polymère pour protection de court-circuit ·PoE: broches 3 et 6 pour alimentation+ et broches 1,2 pour alimentation- (mode A)

Contenu de l'emballage

TPE-T160

Guide d'installation rapide

Cordon d'alimentation
