TEW-703PI - Carte réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau PCI sans fil
Marque	TRENDNET
Modèle	TEW-703PI
Norme sans fil	IEEE 802.11b/g (jusqu'à 54 Mbps)
Interface	PCI 32-bit 2.2
Antenne	Amovible, 1 x connecteur RP-SMA
Systèmes d'exploitation supportés	Windows 7 (32/64-bit), Windows Vista (32/64-bit), Windows XP (32/64-bit)
Configuration minimale requise	Processeur 300 MHz, 256 Mo RAM (XP) ; 800 MHz, 512 Mo RAM (Vista) ; 1 GHz, 1 Go RAM (Windows 7)
Sécurité sans fil	WEP, WPA, WPA2
Dimensions (approx.)	120 x 21 x 160 mm
Poids (approx.)	50 g
Alimentation	Via bus PCI (3.3V/5V)
Contenu du colis	Carte TEW-703PI, CD-ROM (utilitaire et guide), guide d'installation rapide, antenne amovible
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Éteindre l'ordinateur et débrancher le câble d'alimentation avant l'installation. Manipuler avec précaution.
Pièces détachées et réparabilité	Antenne amovible disponible comme pièce de rechange. Carte non réparable par l'utilisateur.
Informations générales	Conforme aux directives CE (1999/5/EC). Fabriqué par TRENDnet, Inc., Torrance, CA, USA.

FOIRE AUX QUESTIONS - TEW-703PI TRENDNET

Comment installer le pilote de la carte TRENDNET TEW-703PI ?

Insérez le CD-ROM fourni. Sous Windows 7/Vista, cliquez sur Run Autorun.exe puis sur Install Utility & Driver. Suivez l'assistant d'installation. Pour Windows XP, après avoir inséré la carte, suivez l'assistant Found New Hardware Wizard.

Quels systèmes d'exploitation sont supportés par la TEW-703PI ?

La carte est compatible avec Windows 7 (32/64-bit), Windows Vista (32/64-bit) et Windows XP (32/64-bit).

Dois-je installer le pilote avant d'insérer la carte ?

Oui, il est recommandé d'installer le pilote avant d'insérer la carte dans le logement PCI. Suivez les étapes du guide d'installation rapide.

Comment connecter la carte à un réseau sans fil ?

Double-cliquez sur l'icône Wireless Configuration Utility dans la barre des tâches. Cliquez sur Réseaux disponibles, sélectionnez votre SSID, puis cliquez sur Ajouter un profil. Saisissez la clé de sécurité si nécessaire.

Que faire si l'icône de l'utilitaire sans fil n'apparaît pas sous Windows 7 ?

Cliquez sur la flèche Afficher les icônes cachées dans la zone de notification. Si elle est toujours absente, vérifiez que le pilote est correctement installé.

La carte TEW-703PI est-elle compatible avec les réseaux 802.11n ?

Non, cette carte supporte uniquement les normes 802.11b/g avec un débit maximal de 54 Mbps.

Puis-je remplacer l'antenne de la carte ?

Oui, l'antenne est amovible et peut être remplacée par une antenne compatible avec un connecteur RP-SMA.

Comment résoudre les problèmes de connexion intermittente ?

Vérifiez que l'antenne est correctement fixée. Essayez de changer de canal sur votre routeur. Mettez à jour le pilote via le site de TRENDNET. Éloignez la carte des sources d'interférence.

La carte nécessite-t-elle une alimentation externe ?

Non, elle est alimentée directement par le bus PCI de l'ordinateur. Aucune alimentation externe n'est nécessaire.

Où puis-je trouver le guide de l'utilisateur détaillé ?

Le guide de l'utilisateur complet se trouve sur le CD-ROM fourni. Vous pouvez également le télécharger sur le site de TRENDNET (www.trendnet.com) dans la section support.

MODE D'EMPLOI TEW-703PI TRENDNET

• Guide d'installation rapide [1]

Contenu de l'emballage

• TEW-703PI/TEW-703PIL
• CD-ROM (guide de l'utilisateur et utilisateurs)
• Guide d'installation rapide en plusieurs langues
• 1 x antenne amovible

Configuration du système

• Logement PCI 32-bit 2.2
• Lecteur de CD-ROM

SE supportés	Microproessesur	Mémoire
Windows 7 (32/64-bit)	1GHz ou supérieur	1GB RAM ou supérieur
Windows Vista (32/64-bit)	800MHz ou supérieur	512MB RAM ou supérieur
Windows XP (32/64-bit)	300MHz ou supérieur	256MB RAM ou supérieur

2. Procéder à l'installation

N'INSTALLALLEZ PAS le TEW-703PI/TEW-703PIL dans l'ordinateur avant qu'on ne vous le demande.

1. Insérez le CD-ROM avec l'utilitaire et le Guide de l'utilisateur dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquez sur Run Autorun.exe (Windows 7/Vista uniquement).

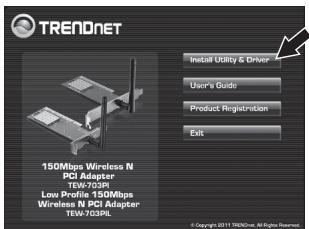

3. Cliquez ensuite sur Install Utility & Driver (Installer l'utilitaire et le pilote dans le lecteur).

1. Et suivez les instructions de l'écran de l'assistant d'installation (InstallShield Wizard). Cliquez ensuite sur Terminer (Finish).

1. Eteignez votre ordinateur.
2. Ouvrez le boîtier de votre ordinateur.
3. Insérez fermement la carte PC dans son logement, fixez l'antenne fournie, démarrez ensuite l'ordinateur et attendez que le bureau Windows apparaisse.

Remarque: Pour Windows 7/Vista, les pilotes s'installeront automatiquement. Pour Windows XP, poursuivez avec 8.

1. Suivez les instructions de l'assistant Found New Hardware Wizard. Cliquez sur Terminer (Finish).

L'installation est maintenant complète.

3. Connexion à un réseau sans fil

1. Dans le coin inférieur droit de l'écran, double-cliquez sur l'icône wireless configuration utility (Utilitaire configuration sans fil). Sous Windows 7, si l'icône n'apparaît pas, cliquez sur la flèche Afficher les icônes cachées.

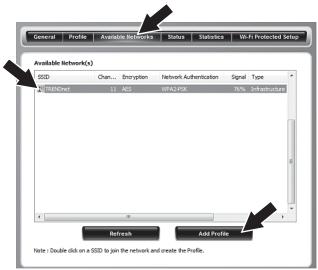

1. Cliquez sur les réseaux disponibles (Réseaux disponibles).
2. Sélectionnez un SSID et puis cliquez sur Ajouter un profil. Le SSID est le nom de votre réseau Routeur sans fil ou Point d'Accès Sans fil.

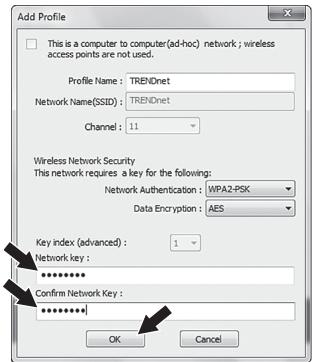

3. Si le cryptage est activé sur votre réseau sans fil (point d'accès ou routeur e. Saisissez la clé réseau (mot de passe réseau sans fil), confirmez la clé réseau, puis cliquez sur OK.

Vous êtes maintenant connecté à un réseau sans

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-703PI/TEW-703PIL, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de Trendnet sur http://www.trendnet.com.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

L'appareil est conforme aux exigences essentielles de la directive 1999/5/EC du Conseil du Parlement Européen pour la radio et les équipements de terminaux de télécommunications.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

Date
