TEW-623PI - Carte réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Marque	TRENDNET
Modèle	TEW-623PI
Type de produit	Carte réseau sans fil PCI
Normes Wi-Fi	IEEE 802.11b/g/n
Interface	PCI 32 bits 2.2
Antenne	1 antenne amovible 2 dBi
Débit maximal	Jusqu'à 300 Mbps (802.11n)
Bande de fréquence	2,4 GHz
Sécurité sans fil	WEP 64/128 bits, WPA, WPA2
Systèmes d'exploitation supportés	Windows 7 (32/64 bits), Vista (32/64 bits), XP (32/64 bits), 2000
Configuration minimale requise	Processeur 300 MHz, 256 Mo RAM (XP/2000) ; 800 MHz, 512 Mo RAM (Vista) ; 1 GHz, 1 Go RAM (Win 7)
Alimentation	Alimentée par le bus PCI (3,3 V / 5 V)
Dimensions	Environ 120 x 70 x 20 mm (carte sans emballage)
Poids	Environ 50 g
Contenu de l'emballage	Carte PCI, antenne, CD-ROM avec pilotes et utilitaire, guide d'installation rapide
Fonctions principales	Connexion Wi-Fi haut débit, mode infrastructure et ad-hoc, compatibilité avec Windows Zero Config
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Certifications	CE, FCC

FOIRE AUX QUESTIONS - TEW-623PI TRENDNET

Comment installer la carte réseau TEW-623PI ?

Éteignez l'ordinateur, ouvrez le boîtier, insérez la carte dans un logement PCI libre, fixez l'antenne, puis rallumez l'ordinateur. Insérez le CD-ROM fourni et suivez l'assistant d'installation. Pour Windows 7/Vista, les pilotes s'installent automatiquement après détection du matériel.

Quels systèmes d'exploitation sont compatibles ?

Le TEW-623PI est compatible avec Windows 7 (32/64 bits), Windows Vista (32/64 bits), Windows XP (32/64 bits) et Windows 2000.

Comment configurer la connexion Wi-Fi après installation ?

Double-cliquez sur l'icône du client sans fil dans la barre des tâches. Allez dans l'onglet 'Site Survey', sélectionnez votre réseau (SSID) et cliquez sur 'Connect'. Si un cryptage est activé, saisissez la clé de sécurité.

Faut-il désactiver le service Windows Zero Configuration ?

Oui, pour utiliser l'utilitaire TRENDnet, il est recommandé de désactiver Windows Zero Configuration. Allez dans Panneau de configuration > Connexions réseau, faites un clic droit sur la connexion sans fil, Propriétés, onglet Réseaux sans fil, décochez 'Utiliser Windows pour configurer mes paramètres réseau sans fil'.

Quels types de cryptage sont supportés ?

La carte supporte le cryptage WEP 64/128 bits, WPA et WPA2 (TKIP/AES). Les types d'authentification et de cryptage sont automatiquement détectés lors de la connexion.

Pourquoi mon ordinateur ne détecte-t-il pas la carte ?

Assurez-vous que la carte est bien enfoncée dans le logement PCI. Vérifiez que le pilote est installé correctement. Sous Windows, ouvrez le Gestionnaire de périphériques pour voir si la carte est reconnue. Si un point d'exclamation apparaît, réinstallez les pilotes.

La carte peut-elle fonctionner sous Linux ?

Le constructeur ne fournit pas de pilotes Linux. Cependant, certains pilotes open source (comme ceux du chipset Ralink) peuvent fonctionner. Consultez les forums ou le site de TRENDnet pour des informations complémentaires.

Comment mettre à jour le pilote ?

Téléchargez la dernière version du pilote depuis le site TRENDnet (www.trendnet.com). Exécutez le fichier d'installation ou mettez à jour via le Gestionnaire de périphériques en pointant vers le dossier du pilote téléchargé.

Que faire si la connexion Wi-Fi est instable ?

Essayez de rapprocher l'antenne du routeur. Évitez les obstacles métalliques ou les interférences (fours à micro-ondes, téléphones sans fil). Mettez à jour le pilote ou changez le canal Wi-Fi dans les paramètres du routeur.

Comment enregistrer mon produit TRENDnet ?

Rendez-vous sur www.trendnet.com/register et suivez les instructions. L'enregistrement permet de bénéficier du support technique et de la garantie.

MODE D'EMPLOI TEW-623PI TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Procéder à l'installation 2
2. Utilisation de l'adaptateur sans fil 7

Contenu de l'emballage

• TEW-641PC/TEW-643PI
• CD-ROM contenant l'utilitaire et les pilotes
• Guide d'installation rapide en plusieurs langues Antennes amovibles 2dBi (TEW-643PI unquirement)

Vérification de l'équipement

• Logement pour carte Bus 32-bit de type II (TEW-641PC)
• Logement PCI 32-bit 2.2 (TEW-643PI)
• Lecteur de CD-ROM
• Microprocesseur: 1GHz ou supérieur (Windows 7) / 800MHz ou supérieur (Windows Vista) / 300MHz ou supérieur (Windows XP/2000)
• Mémoire: 1GB RAM ou supérieur (Windows 7) / 512MB RAM ou supérieur (Windows Vista) / 256MB RAM ou supérieur (Windows XP/2000)
• Windows 7 (32/64-bit) / Vista (32/64-bit) / XP (32/64-bit) / 2000

N'installallez PAS i'tew-641pc/tew-643pi dans l'ordinateur avant qu'on ne vous le demande.

1. Insérez le CD-ROM avec l'utilitaire et le pilote dans le lecteur de CD-ROM de votre ordinateur.

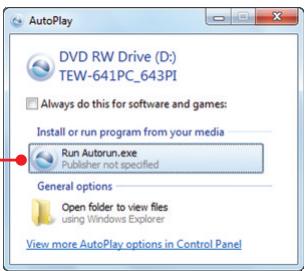

2. Cliquez sur Run autorun.exe (Windows 7/Vista uniquement).

1. Cliquez ensuite sur Install Utility (Installer l'utilitaire).

1. Suivez les instructions de l'écran de l'assistant d'installation et cliquez ensuite sur Next (Suivant).

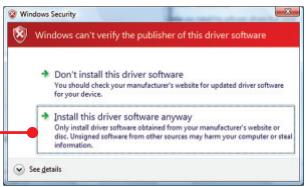

1. Cliquez sur Install this driver software anyway (Installer le pilote de ce logiciel de toute façon). (Windows 7/Vista).

Remarque: Veuillez consulter la partie du mode d'emploi de votre ordinateur traitant de l'installation de matériel

TEW-641PC

1. Eteignez votre ordinateur.
2. Insérez fermement la carte PC dans son logement, démarrez ensuite l'ordinateur et attendez que le bureau Windows apparaisse.

1. Poursuivez par l'étape 15.

TEW-641PC

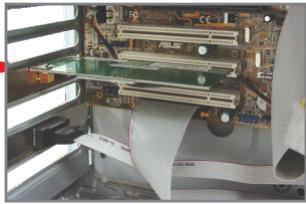

1. Eteignez votre ordinateur.
2. Ouvrez le boîtier de votre ordinateur.

1. Insérez fermement la carte PC dans son logement, fixez l'antenne fournie, démarrez ensuite l'ordinateur et attendez que le bureau Windows apparaisse.

1. Pour Windows XP, poursuivez avec l'objet 17. Pour Windows 2000, poursuivez avec l'objet 15. Pour Windows 7/Vista, poursuivez avec l'objet 16.

1. Windows 7/Vista détecteront et installeront automatiquement les pilotes appropriés.

Windows XP

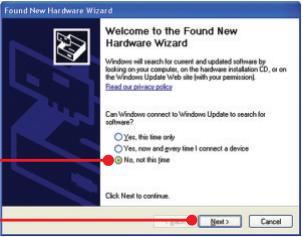

1. L'assistant nouveau matériel détecté apparaîtra, sélectionnez Non et cliquez ensuite sur Next (Suivant).

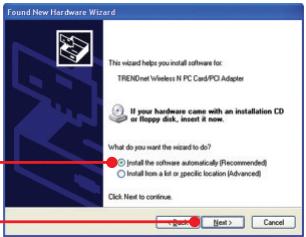

1. Sélectionnez Install the software automatically (Installer le logiciel automatiquement) et cliquez sur Next (Suivant).

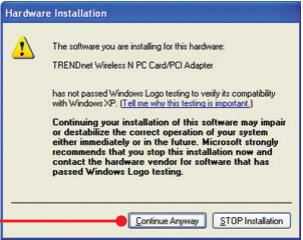

1. Cliquez sur Continue Anyway (Continuer malgré tout).

1. Cliquez sur Finish (Terminer).

Windows 2000

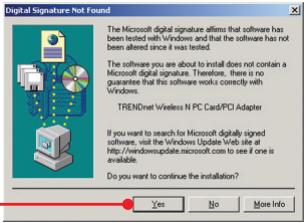

1. Cliquez sur Yes (Oui).

L'installation est maintenant complète

Remarque :

1. L'utilitaire de configuration Windows XP sans fil Zero doit être préalablement désactivé comme indiqué dans les étapes 1 et 2. S'il est déjà désactivé, poursuivez par l'étape 3.
2. Pour Windows 7/Vista/2000, poursuivez à partir de l'étape 3
3. Ouvrez le Panneau de configuration et double-cliquez sur l’icône Connexions réseau. Faites un clic droit sur l’icône Connexion réseau sans fil et cliquez sur Propriétés.

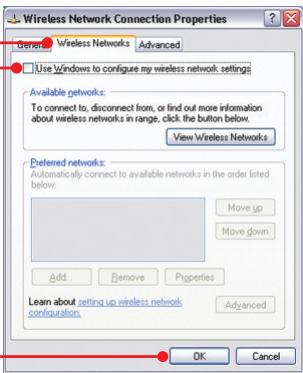

1. Cliquez sur l'onglet Réseaux sans fil, décochez Utiliser Windows pour configurer mes paramètres réseau sans fil et cliquez ensuite sur OK.

1. Double-cliquez sur l'icône du client Sans Fil N de service dans votre plateau de système.

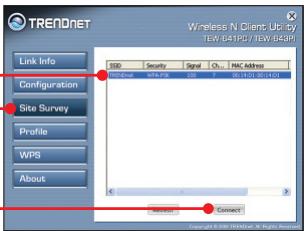

1. Cliquez sur Site Survey (Etude du site). Choisissez le SSID et ensuite sur Connect (Se connecter).

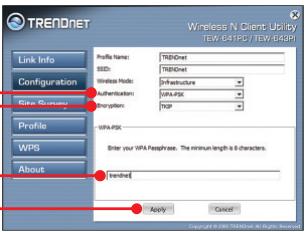

1. Si le cryptage est activé sur votre réseau sans fil, les types d'Authentication et de cryptage corrects seront automatiquement sélectionnés. Saisissez la clé de cryptage et cliquez sur Appliquer.

La configuration sans fil est à terminée.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-641PC/TEW-643PI, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register Nous vous remercions d’avoir choisi TRENDnet.

Coordonnées du fournisseur:

Nom:

TRENDware International, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

L'appareil est conforme aux exigences essentielles de la directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Nom (Nom Complet)

Date

Ce produit TRENDnet comprend un logiciel libre et cité par des programmeurs tiers. Ces codes sont soumis à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veuillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles au téléchargement sur le site Internet de TRENDnet web site (http://trendnet. com/downloads/list_gpl. asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Veuillez également demander les codes source en contactant TRENDnet.
