Type de produit	Carte réseau fibre optique (adaptateur PCI 100BASE-FX multi mode)
Modèle	TE100-PCIFC
Interface	PCI 2.2, connecteur SC multi-mode
Débit de données	Jusqu'à 200 Mbps (full-duplex)
Distance maximale	2 km (fibre 62.5/125 μm multi-mode)
Longueur d'onde	1310 nm
Alimentation	1 watt (max)
Dimensions (L x l)	122 x 117 mm (4.8 x 4.6 pouces)
Poids	80 g (2.88 oz)
Température de fonctionnement	0 °C à 45 °C
Température de stockage	-10 °C à 70 °C
Humidité relative	5 % à 95 % (sans condensation)
Normes supportées	IEEE 802.3u 100Base-FX, IEEE 802.3x, IEEE 802.1Q
Systèmes d'exploitation supportés	Windows 98SE/ME/2000/XP/Vista (32/64-bit), Novell Netware, Linux, FreeBSD, SCO UnixWare
Fonctions avancées	ACPI 1.0, contrôle de flux 802.3x, VLAN 802.1Q
Voyants lumineux	Link/Activité, 100 (100 Mbps)
Certifications	CE, FCC
Garantie	3 ans limitée

FOIRE AUX QUESTIONS - TE100-PCIWN TRENDNET

Quels systèmes d'exploitation sont compatibles avec le TE100-PCIFC ?

Le TE100-PCIFC est compatible avec Windows 98SE/ME/2000/XP/Vista (32 et 64-bit), Novell Netware 3.11 à 6.0, Linux (noyau 2.2.x/2.4.x/2.6.x), FreeBSD 3.2 à 5.x, et SCO UnixWare 7.x/OpenUnix 8 et SCO UNIX 5.0.

Quel type de câble fibre est nécessaire ?

Utilisez un câble fibre optique multi-mode de 62.5/125 μm avec connecteur SC. La distance maximale est de 2 km.

Comment installer les pilotes sous Windows ?

Insérez le CD-ROM fourni et exécutez l'installateur. Pour Windows 2000/XP/Vista, le pilote se trouve dans le dossier correspondant. Vous pouvez également le télécharger sur le site de TRENDnet.

Quel est le débit maximal en full-duplex ?

Le mode full-duplex supporte un débit allant jusqu'à 200 Mbps.

Que signifient les voyants lumineux ?

Le voyant Link/Activité s'allume lorsque la liaison est établie et clignote lors du transfert de données. Le voyant 100 indique une connexion à 100 Mbps.

La carte supporte-t-elle le VLAN ?

Oui, elle supporte le balisage VLAN IEEE 802.1Q pour la segmentation du réseau.

Quelle est la consommation électrique ?

La consommation maximale est de 1 watt.

Quelle est la garantie du produit ?

La garantie est de 3 ans limitée par TRENDnet.

Peut-on utiliser ce produit avec du câble monomode ?

Non, le TE100-PCIFC est conçu uniquement pour la fibre multi-mode avec connecteur SC. Pour la fibre monomode, consultez d'autres modèles TRENDnet.

Quels sont les voyants de diagnostic ?

Les voyants sont Link/Activité et 100 (indicateur de vitesse 100 Mbps).

MODE D'EMPLOI TE100-PCIWN TRENDNET

Adaptateur fibre vers PCI 100BASE multi mode SC te100-pcifc (v1.0r)

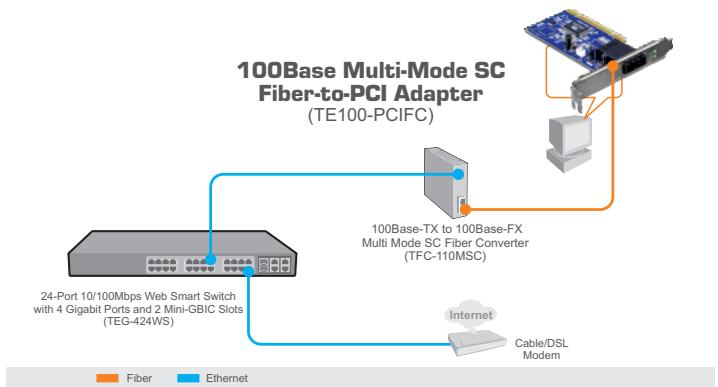

L'adaptateur fibre vers PCI 100Base Multi mode (modèle TE100-PCIFC) offre une connexion à haute performance fiable à partir d'un PC ou d'un serveur vers un connecteur fibre Multi mode de type SC sur des distances allant jusqu'à 2 kilomètres. Le mode full-duplex supporte un débit de transfert des données allant jusqu'à 200Mbps.

Compatible avec le contrôle du flux IEEE 802.3x et le VLAN 802.1Q. Optimisez la consommation d’énergie grâce à la technologie de l’interface de gestion de configuration de l’alimentation (Configuration Power Management Interface 2.0) (ACPI 1.0).

Caractéristiques

• 1 port fibre de type SC multi-mode 100Base-FX Conforme à la spécification PCI 2.2
• Comprend un interface de gestion de l'alimentation de pointe (Advanced Configuration Power Management Interface - ACPI) 1.0
• Prise en charge des guides de conception de systèmes matériel PC99, PC2001 et Net PC 2Kbyte FIFO séparé pour les contrôleurs du récepteur et de l'émetteur
• Prise en charge du contrôle de flux 802.3x Full-Duplex et d'imagerie multi pauses
• Supporte le balisage VLAN IEEE 802.1Q Utilitaire de diagnostic intuitif pour Windows 98SE/ME/2000/2003 Server
• Garantie limitée de 3 ans
• Vista n'est actuellement pas pris en charge.

Nom du modele	Longueur d'onde	Media	Alimentation de sortie Optique (dBm)		Alimentation d'entrée Optique (dBm)		Power Budget
			Min	Max	Sensibilité	Max
TE100-PCIFC	1310nm	MMF	-19	-14	-32	-14	13dBm

Matériel
Normes	• IEEE 802.3u 100Base-FX • IEEE 802.3x, IEEE 802.1Q
Câbles réseau	• 100Base-FX: 62/125μm Multi-Mode cable de fibre optique, Pour des distances jusqu'à 2km • Longueur d'onde: 1310nm
Interface	• Port PCI / multi-mode de type SC
Consommation	• 1 watt (max)
Voyants lumineux de diagnostic	• Link/Activité, 100(100Mbps)
SEupportés	• Windows 98(SE)/ME/2000/XP(32/64-bit)/Vista(32/64-bit) • Novell Netware 3.11, 3.12, 4.x, 5.x, 6.0, Client 32 • Linux Kernel 2.2.x/2.4.x/2.6.x • FreeBSD 3.2, 4.0, 4.11, 4.2, 5.x • SCO UnixWare 7.x/OpenUnix 8, SCO UNIX 5.0
Débit des données	• 200Mbps (Full-Duplex)
Dimensions	• 122 x 117mm (4.8 x 4.6 pouces)
Weight	• 80g (2.88oz)
Température	• Fonctionnement: 0°C ~ 45°C (32°F ~ 113°F) • Entreposage: -10°C ~ 70°C (14°F ~ 158°F)
Humidité	• 5%~95% (pas de condensation)
Certifications	• CE, FCC

Contenu de l'emballage

• TE100-PCIFC
• Guide d'installation rapide en plusieurs langues
• CD-ROM (Guide de l'utilisateur avec le pilote)
