TE100-PCIFC - Carte réseau PCI TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau PCI
Marque	TRENDNET
Modèle	TE100-PCIFC
Interface	PCI 32 bits 2.2
Débit supporté	Jusqu’à 100 Mbps (Fast Ethernet)
Type de connecteur	SC (fibre multimode)
Type de fibre	Multimode 62,5/125 µm
Dimensions approximatives	120 x 65 mm (carte PCI standard)
Poids approximatif	50 g
Alimentation	Par le bus PCI (3,3 V / 5 V)
Systèmes d’exploitation supportés	Windows 98SE/ME/2000/2003 Server (32/64-bit) / XP (32/64-bit) / Vista (32/64-bit)
Configuration minimale requise	Processeur 300 MHz, 256 Mo RAM (512 Mo sous Vista)
Contenu de l’emballage	Carte TE100-PCIFC, CD de pilotes, guide d’installation rapide
Entretien et nettoyage	Protéger de l’humidité et de la poussière. Nettoyer avec un chiffon doux et sec.
Sécurité	Débrancher l’ordinateur avant l’installation. Éviter les décharges électrostatiques.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Carte non réparable par l’utilisateur.
Garantie	Consultez le site www.trendnet.com/register pour les détails.

FOIRE AUX QUESTIONS - TE100-PCIFC TRENDNET

Le TE100-PCIFC est-il compatible avec ma carte mère ?

Il nécessite un logement PCI 32 bits libre (norme 2.2). Assurez-vous que votre carte mère dispose d’un tel emplacement.

Quels systèmes d’exploitation sont supportés ?

Windows 98SE, ME, 2000, 2003 Server (32/64 bits), XP (32/64 bits) et Vista (32/64 bits). Pour 98SE et ME, veuillez consulter le guide utilisateur sur le CD.

Comment installer les pilotes ?

Insérez le CD fourni, exécutez Autorun.exe (sous Vista), choisissez ‘Installer le pilote’ puis votre OS. Éteignez le PC, installez la carte, puis rallumez : les pilotes s’installeront automatiquement.

Dois-je installer les pilotes avant de brancher la carte ?

Oui, il est recommandé d’installer les pilotes d’abord. Ne branchez pas la carte avant d’avoir reçu la consigne dans le processus d’installation.

Quel type de câble fibre utiliser ?

Un câble fibre multimode 62,5/125 µm avec connecteurs SC. Le TE100-PCIFC possède un port SC.

Comment connecter la carte au réseau ?

Reliez le TE100-PCIFC via fibre à un convertisseur fibre 10/100Mbps (ex. TFC-110MSC), puis ce convertisseur à un switch Gigabit (ex. TEG-424WS) avec un câble Ethernet. Vérifiez l’inversion TX/RX.

Que faire si la carte n’est pas reconnue ?

Vérifiez que le pilote est correctement installé, que la carte est bien enfoncée dans le logement PCI, et que le système d’exploitation est supporté. Consultez le guide utilisateur sur le CD.

Puis-je utiliser un câble fibre monomode ?

Non, le TE100-PCIFC est conçu pour la fibre multimode 62,5/125 µm. L’utilisation de fibre monomode n’est pas supportée.

Comment enregistrer mon produit ?

Enregistrez votre produit sur le site www.trendnet.com/register pour bénéficier du meilleur support client.

Où trouver le guide de l’utilisateur détaillé ?

Le guide de l’utilisateur complet se trouve sur le CD-ROM fourni. Il contient les informations de configuration avancée.

MODE D'EMPLOI TE100-PCIFC TRENDNET

1. Avant de commencer 1 2. Procéder à l'installation 2

Contenu de l'emballage

• TE100-PCIFC CD-Pilote Guide d'installation rapide en plusieurs langues

Système requis

• Logement 2.2 PCI 32 bits
• Lecteur de CD-ROM
• Microprocesseur : 300 MHz ou supérieur / 800 MHz ou supérieur (Windows Vista)
• Mémoire: Minimum 256MB RAM / 512MB RAM ou moins (Windows Vista)
• Windows 98SE/ME/2000/2003 Server (32/64-bit) / XP(32/64-bit) / Vista (32/64-bit) Cable fibre multi mode 62,5/125 μm
• Convertisseur fibre recommande : TFC-110MSC ou TFC-210MSC
• Switch Gigabit recommande: TEG-424WS

Remarque:

1. Pour l'installation des pilotes sur Windows 98SE et Me, veuillez consulter le guide de l'utilisateur sur le CD-ROM avec le pilote.
2. Ne branchez pas le TE100-PCIFC à votre ordinateur avant d'en recevoir la consigne.
3. Insérez le CD-ROM avec le pilote dans votre lecteur de CD-ROM.

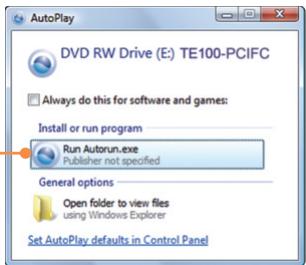

4. Cliquez sur Run Autorun.exe (Windows Vista uniquement).

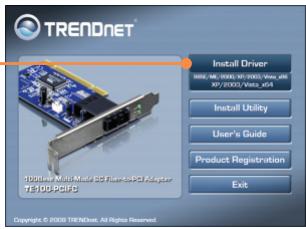

1. Cliquez sur Install Driver (Installer le pilote) et ensuite sur votre système d'exploitation.

1. Cliquez sur OK.

1. Eteignez votre ordinateur et ouvrez le boîtier de votre ordinateur.

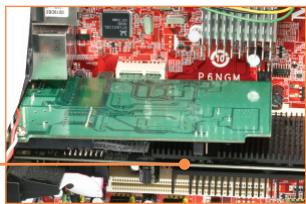

1. Insérez fermement la carte PCIe dans un logement PCIe libre, allumez ensuite l'ordinateur et attendez que le bureau Windows apparaisse.

1. Les pilotes s'installeront automatiquement.

Branchement du TE100-PCIFC à votre réseau

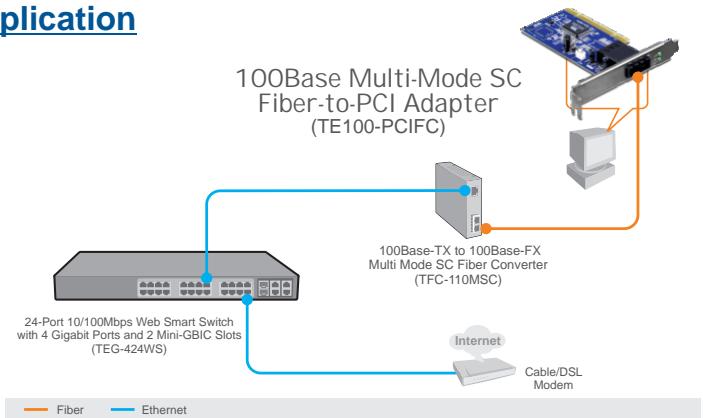

1. Connectez un câble multimode de type SC entre le TE100-PCIFC et un convertisseur fibre 10/100Mbps (p. ex. TFC-110MSC).

Remarque : Assurez-vous que les câbles TX et RX sont inversés sur les connexions opposées.

1. Branchez un câble Ethernet entre le convertisseur fibre et un port Ethernet Gigabit de votre switch (p. ex. le TEG-424WS).

L'installation est maintenant complète.

Pour obtenir des informations détaillées sur la configuration et les paramètres de configuration avancés du TE100-PCIFC, veuillez consulter le Guide de l'utilisateur sur le CD-ROM.

Enregistrez votre produit. Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register. Nous vous remercions d’avoir choisi Trendnet.
