Type de produit	Routeur ADSL2+ avec pare-feu
Marque	ZYXEL
Modèle	PRESTIGE 661HW
Connectivité	ADSL, ADSL2, ADSL2+, RE ADSL
Interface WAN	RJ-11 (POTS) ou RJ-45 (ISDN/U-R2)
Interface LAN	4 ports Ethernet 10/100 Auto MDI/MDIX
Pare-feu	Inspection dynamique des paquets, anti-DoS/DDoS, contrôle d'accès
VPN	2 tunnels IPSec, chiffrement DES/3DES/AES, authentification SHA-1/MD5
Gestion de bande passante	QoS MBM (Media Bandwidth Management)
Fonctions avancées	NAT, DHCP serveur/relais/client, DNS dynamique, UPnP, IGMP v1/v2
Services	Routage IP, pont transparent, support RIP v1/v2, multicast
Alimentation	12 V AC
Dimensions (L x P x H)	180 x 128 x 36 mm
Poids	305 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 85 % (sans condensation)
Température de stockage	-20 °C à 60 °C
Humidité de stockage	20 % à 90 % (sans condensation)
Normes ADSL supportées	ANSI T1.413, G.dmt, G.lite, ADSL2, ADSL2+, RE ADSL
Certification	ICSA (pare-feu)

FOIRE AUX QUESTIONS - PRESTIGE 661HW ZYXEL

Comment réinitialiser le routeur ZYXEL PRESTIGE 661HW aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez le bouton, le routeur redémarrera avec les paramètres par défaut.

Quels types de connexion ADSL sont supportés ?

Le routeur supporte l'ADSL (G.dmt, G.lite), l'ADSL2 (G.dmt.bis, G.lite.bis), l'ADSL2+ (G.992.5) et le RE ADSL (G.992.3 Annex L) pour une portée étendue.

Comment configurer un VPN IPSec sur ce routeur ?

Accédez à l'interface web du routeur, allez dans la section VPN et créez un tunnel IPSec. Vous pouvez utiliser IKE ou clé manuelle, avec chiffrement DES/3DES/AES et authentification SHA-1/MD5.

Le routeur dispose-t-il d'un pare-feu ?

Oui, il intègre un pare-feu Stateful Packet Inspection certifié ICSA, protégeant contre les attaques DoS et DDoS, avec contrôle d'accès basé sur des politiques.

Comment accéder à l'interface de configuration du routeur ?

Connectez-vous au réseau du routeur, ouvrez un navigateur et saisissez l'adresse IP par défaut (généralement 192.168.1.1). Utilisez le nom d'utilisateur et mot de passe par défaut (souvent 'admin' / '1234' ou indiqués sur l'étiquette).

Puis-je utiliser le routeur avec une connexion fibre ?

Non, ce routeur est conçu pour les connexions ADSL/ADSL2/ADSL2+ via une ligne téléphonique. Pour la fibre, vous auriez besoin d'un modem fibre et d'un routeur compatible.

Comment configurer le partage de connexion Internet (NAT) ?

Par défaut, le SUA/Multi-NAT est activé. Vous pouvez configurer des règles de redirection de ports dans l'interface web sous 'Network > NAT'.

Que faire si le voyant DSL ne s'allume pas ?

Vérifiez les connexions du câble téléphonique entre le routeur et la prise murale. Assurez-vous que votre ligne ADSL est active. Si le problème persiste, contactez votre fournisseur d'accès.

Comment mettre à jour le firmware du routeur ?

Téléchargez le dernier firmware sur le site de ZYXEL. Dans l'interface web, allez dans 'Maintenance > Firmware Upgrade', sélectionnez le fichier et cliquez sur 'Upload'. Ne coupez pas l'alimentation pendant la mise à jour.

Le routeur supporte-t-il le protocole IPv6 ?

Les spécifications indiquent principalement IPv4. Le support IPv6 n'est pas mentionné, donc il est probable que ce modèle ne le prenne pas en charge nativement.

MODE D'EMPLOI PRESTIGE 661HW ZYXEL

Advanced Security Provider of Higher-speed Gateway

ADSL2+ Internet Access
Media Bandwidth Management
2 IPSecVPN Support

Benefits

Higher-speed Internet Access

The P-661H-D Series is capable of supporting high-speed ADSL, ADSL2 and ADSL2+ over existing copper lines. With speeds of up to 12Mbps (ADSL2) or 24Mbps (ADSL2+), the P-661H-D Series offers higher data transfer rates and better bandwidth than traditional ADSL enabled gateways. The P-661H-D Series also support RE ADSL (Reach Extended ADSL) for better performance at greater distance. The P-661H-D Series offers the key link between today's communications services and tomorrow's converged services.

Robust Firewall Security and IPSec VPN

The ICSA-certified ZyNOS operating system ensures state-of-art firewall performance and robust security from the P-661H-D series. Based on Stateful Packet Inspection, DoS (Denial of Service) and DDoS features, it provides the first line defense against hackers, network intruders, and other harmful threats. Furthermore, its VPN feature supports data encryption over the Internet to ensure secure data transmission between two sites, and can be used to replace a private leased line, allowing global interconnectivity with minimal expense.

Easy Setup with Multimedia Auto Provisioner Express (MAP Express)

Through its interactive multimedia interface, ZyXEL Multimedia Auto Provisioner Express (MAP Express) offers comprehensive instructions for even non-technical users to follow step by step to easily install and configure the device with simple mouse clicks.

With the interactive Installation Tutorial, users can change the speed of the presentation using the control.

Specifications

ADSL

• ADSL (ANSIT1.413, Issue 2)
  G.dmt ADSL over POTS (G.992.1 Annex A)
  G.dmt ADSL over ISDN (G.992.1 Annex B and U-R2)
  G.lite (G992.2)
  ADSL2 G.dmt.bis (G.992.3)
  ADSL2 G.lite.bis (G.992.4)
• ADSL2+ (G.992.5)
• Reach-Extended ADSL (RE ADSL) G.992.3 Annex L

ATM

• Support up to 8 PVCs
• ADSL physical connection ATM AAL5 (ATM Adaptation Layer type 5)
• Support multi-protocol over AAL5 (RFC 1483/2684)
  VC-based and LLC-based multiplexing
  Traffic Shaping UBR, CBR, VBR-nrt
• ATM Forum UNI 3.1/4.0 PVC
• 1.610 F4/F5 OAM

Routing/Bridge Support

• IEEE 802.1d Transparent Bridging
• 802.1q Pass-through Bridge
• Up to 256 MAC Learning Address
• IP Routing: TCP, UDP, ICMP, ARP
• RIP v1 and RIP v2
• IP Multicast, IGMP v1 and v2

IP Management

• SUA/Multi-NAT Internet Sharing
• VPN (IPSec, PPTP) Pass-through
• VoIP SIP Pass-through
  DNS Proxy
• Dynamic DNS
• DHCP server/relay/client
• UPnP support

Security

• Stateful Packet Inspection Firewall
• Prevent DoS, DDoS Attack
  Policy based Access Control
• Content Filtering
• Password-protected System Management Terminal
• PAP (Password Authentication Protocol)
• CHAP (Challenge Handshake Authentication Protocol)

Virtual Private Network

2 IPSec VPN Tunnels
- IKE and Manual Key Management
AH and ESP Protocol
- DES, 3DES and AES Encryption
- SHA-1 and MD5 Authentication
- Tunnel and Transport Mode Encapsulation

Advanced

• MBM (Media Bandwidth Management) QoS
  Traffic Redirect
  Zero configuration
• Multimedia Auto Provisioner
• TR-069 support

Hardware Specifications

• DSL Interface

-RJ-11 Connector for P-661H over POTS
- RJ-45 Connector for P-661H over ISDN/U-R2

• LAN Interface
  4-Port Switch, 10/100M Auto MDI/MDIX
• Reset Button
• Status LED Indicator
  POWER, ETHERNET, DSL, INTERNET
  Power: 12V AC

Physical Specifications

Dimension: 180 (W) x 128 (D) x 36 (H) mm
Weight:305g

Environmental Specifications

Operation Environment

• Temperature: 0^ C 40^ C
• Humidity: 20% 85% (non condensing)

Storage Environment

• Temperature: -20^ 60^
• Humidity: 20% 90% (non condensing)

Product Description

P-661H-D1

ADSL2+ 4-port Security Gateway over POTS

P-661H-D3

ADSL2+ 4-port Security Gateway over ISDN

P-661H-D7

ADSL2+ 4-port Security Gateway over U-R2

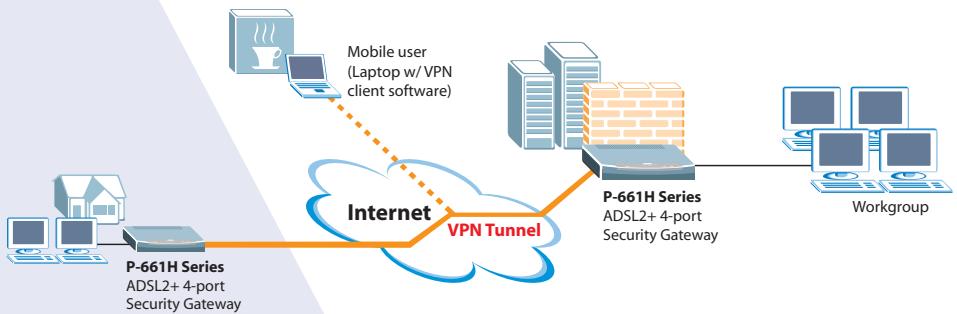

High-speed Access with Advanced Security for SOHO/Small Office
