Type de produit	Point d'accès sans fil
Marque	ZYXEL
Modèle	NWA1121NI
Dimensions (approx.)	180 x 120 x 30 mm
Poids (approx.)	300 g
Alimentation	12 V DC via adaptateur secteur fourni ou PoE (Power over Ethernet) via injecteur non fourni
Connectivité	1 port Ethernet 10/100 Mbps
Standards sans fil	802.11b/g (compatible 802.11n)
Sécurité sans fil	WPA2-PSK, WPA-PSK, WEP (64/128 bits), et désactivation
Gestion	Configurateur Web via interface HTTP
Configuration IP	DHCP ou adresse IP fixe
Montage	Auto-stable sur surface plane ou mural (vis non fournies)
Antennes	2 antennes externes amovibles (visées)
LEDs indicateurs	SYS (vert/ambre), Ethernet (vert/ambre selon vitesse)
Bouton de réinitialisation	Oui (pour réinitialiser aux paramètres d'usine)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Changer le mot de passe par défaut (1234) dès la première connexion. Utiliser le cryptage WPA2-PSK pour sécuriser le réseau.
Pièces détachées et réparabilité	Adaptateur secteur fourni, antennes incluses. Aucune pièce détachée disponible. Réparation non décrite.
Informations générales	Point d'accès pour réseau filaire, permet la connexion de clients sans fil. Utilisation en intérieur.

FOIRE AUX QUESTIONS - NWA1121NI ZYXEL

Comment installer le point d'accès NWA1121NI ?

Branchez l'adaptateur secteur (ou utilisez le PoE), connectez le port Ethernet à votre réseau et à un ordinateur pour la configuration initiale. Allumez l'appareil, la LED SYS devient verte. Accédez au configurateur Web via l'adresse IP par défaut.

Quelle est l'adresse IP par défaut du NWA1121NI ?

L'adresse IP par défaut est 192.168.1.2 (sous réserve, vérifiez dans le guide). Le mot de passe par défaut est 1234.

Comment changer le mot de passe administrateur ?

Ouvrez une session dans le configurateur Web (mot de passe par défaut 1234). Allez dans System > General, entrez un nouveau mot de passe et cliquez sur Apply. Notez le nouveau mot de passe.

Que faire si j'ai oublié le mot de passe ?

Vous devez réinitialiser l'appareil aux paramètres d'usine en appuyant sur le bouton RÉINITIALISER (bouton physique). Consultez le Guide de l'utilisateur pour la procédure exacte.

Comment configurer la sécurité sans fil ?

Dans le configurateur Web, allez dans Wireless > Security. Sélectionnez WPA2-PSK, entrez une clé pré-partagée (mot de passe) et cliquez sur Apply. Tous les clients doivent utiliser la même clé.

Quels sont les modes de fonctionnement disponibles ?

Le mode par défaut est Access Point (Point d'accès). L'appareil peut aussi fonctionner en mode client ou répéteur selon le firmware.

Comment monter le NWA1121NI au mur ?

Utilisez deux vis (non fournies) espacées de 60 mm. Laissez un espace sous les têtes pour glisser l'appareil dans les logements. Passez les câbles derrière l'appareil.

Puis-je utiliser l'alimentation PoE ?

Oui, si vous avez un injecteur PoE (non fourni). La fonction PoE permet d'alimenter l'appareil via le câble Ethernet, ce qui offre plus de flexibilité d'installation.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Appuyez sur le bouton RÉINITIALISER à l'arrière de l'appareil à l'aide d'un trombone et maintenez-le enfoncé pendant au moins 5 secondes jusqu'à ce que les LEDs clignotent.

Que faire si la LED Ethernet ne s'allume pas ?

Vérifiez les connexions du câble Ethernet. Assurez-vous que le port Ethernet de votre ordinateur ou du commutateur est fonctionnel. Vérifiez que le câble est correctement branché.

MODE D'EMPLOI NWA1121NI ZYXEL

Ce guide de mise en route rapide indique comment installer et configurer le NWA1100 (marqué d'un Z dans l'exemple ci-dessous) pour permettre aux clients sans fil d'accéder en toute sécurité à votre réseau câble. Consultez votre Guide de l'utilisateur pour plus d'informations.

Vous aurez peut-être besoin de vos informations d'accès à Internet.

Pour installer votre réseau sans fil, vous devez :

• Connecter le matériel.
• Accéder au configurateur Web.
• Configurer le NWA1100.
• Installer le matériel.
• Installer l'Alimentation Électrique par Câble Ethernet (PoE) (Facultative).

1. Utilisez le câble Ethernet gris, connectez le port ETHERNET à un ordinateur pour effectuer la configuration initiale.
2. Connectez la prise POWER 12VDC à une source de courant en utilisant uniquement l'adaptateur d'alimentation fourni.

Connectez le port ETHERNET du NWA1100 à une prise Ethernet avec accès au réseau après avoir terminé la configuration initiale.

LED

• La LED SYS clignote couleur amber, puis reste allumée en vert quand l'alimentation est connectée.
• Une des LED par port le ETHERNET s'allume si le port est correctement connecté, et clignote quand il y a du traffic. Le voyant amber s'allume si la connexion est à 100 Mbps. Le voyant vert clignote si la connexion est à 10Mbps.

Si aucune LED prendu port ETHERNET ne s'allume, vérifiez les connexions par câble au port. Vérifiez que la carte réseau de votre ordinateur fonctionne correctement.

Accéder au configurateur web

Utilisez Internet Explorer 6.0 et plus récent ou Netscape Navigator 7.0 et des versions plus récentes avec JavaScript activé et le bloqueur de fenêtres publicitaires intempestives désactivé.

Paramétrez l'adresse IP de votre ordinateur

Notez les paramètres IP actuels de votre ordinateur avant de les modifier.

Paramétrez d'abord votre ordinateur pour qu'il utilise une adresse IP statique dans la plage 192.168.1.3 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Cela permet d'assurer que votre ordinateur peut communiquer avec votre NWA1100. Consultez votre guide de l'utilisateur pour les informations sur le paramétrage de l'adresse IP de votre ordinateur.

Ouvrez une session dans le configurateur web

Même si vous pouvez vous connecter au NWA1100 sans fil, il est recommandé de connecter votre ordinateur au port ETHERNET pour la configuration initiale.

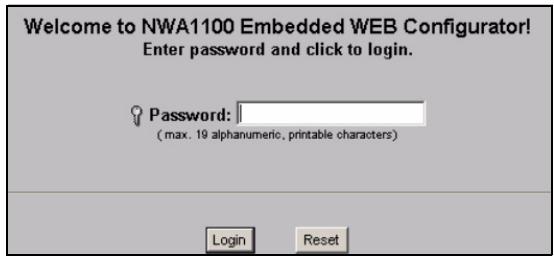

1. Saisissez 1234 (le mot de passe par défaut) dans le champ Password (mot de passe) et cliquez sur Login (ouvrir une session).

Si vous ne pouvez pas accéder au Configurator Web, vérifiez que les adresses IP et les masques de sous-réseau du NWA1100 et de l'ordinateur sont dans la même plage d'adresse IP.

1. Cliquez sur Login (Ouvrir une session) (le mot de passe par défaut 1234 est déjà entré).

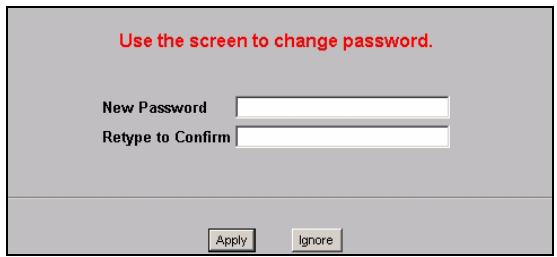

1. Changez le mot de passe d'ouverture de session en entrant un nouveau mot de passe et cliquez sur Apply (Appliquer). Prenez soin d'enregistrer le nouveau mot de passe et conservez-le dans un endroit sûr.

Si vous changez le mot de passe et que vous l'oubliez, vous devrez réinitialiser le NWA1100. Reportez-vous au Guide de l'utilisateur pour la manière d'utiliser le bouton RÉINITIALISER.

1. L'écran STATUS (ETAT) apparait.

Configurer les paramètres du système

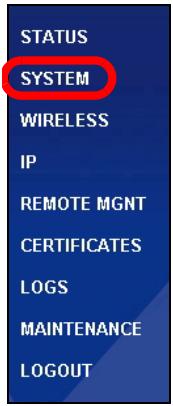

1. Cliquez sur System (SYSTÈME) dans le panneau de navigation.

1. L'écran System (SYSTÈME) > General (Général) apparaît.

System Name (Nom du système) sert à identifier le NWA1100 sur votre réseau. Choisissez un nom distinctif, ou laissez celui-ci à sa valeur par défaut.

DNS Server(s) (Serveur(s) DNS) : Si vous FAI vous a attribué des paramètres DNS (Domain Name System) spécifiques, sélectionnez User-Defined (Personnalisé) et entrez-les ici.

1. Cliquez sur Apply (Appliquer).

1. Cliquez sur wireless

(SANS FIL) dans le panneau de navigation. L'écran Wireless Settings (Paramètres sans fil) s'affiche.

Les stations sans fil et le NWA1100 doivent utiliser le même SSID, ID de canal et paramètres de cryptage pour la communication sans fil.

Operation Mode (Mode de fonctionnement): Vérifiez que Access Point (le mode Point d'accès) est sélectionné.

Wireless Mode (Mode sans fil): Sélectionnez le standard sans fil à utiliser par votre réseau. Si vous ne savez pas lequel désirer, sélectionnez 802.11b+g.

Channel (Choisissez le canal) : Sélectionnez le canal sans fil à utiliser par votre réseau.

1. Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres.

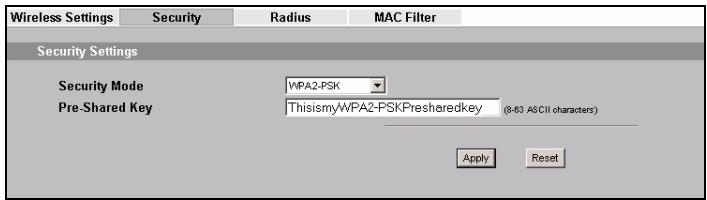

2. Cliquez sur l'onglet Security (Sécurité).

1. C'est l'endroit où vous pouvez entrer les paramètres de sécurité pour votre réseau sans fil. Les champs que vous avez remplis diffèrent en fonction des types de sécurité que vous sélectionnez dans le champ Security Mode (Mode Sécurité). Sélectionnez None (Aucun) si vous ne pouvez pas utiliser la sécurité sans fil.

Cet exemple utilise la sécurité WPA2-PSK, dans lequel tous les clients sans fil doivent utiliser la même clé prépartagée pour accéder au réseau.

Vérifiez que tous les clients sans fil prennent en charge le type de sécurité que vous avez choisi. Cliquez sur Apply (Appliquer) quand vous avez terminé.

Si les clients sans fil ne peuvent pas communiquer avec le réseau, vérifie que les clients et le NWA1100 utilisent les mêmes paramètres de sécurité sans fil.

Configurer les paramètres IP

1. Vous devez regarder l'adresse IP de votre NWA1100 afin qu'elle se trouve dans le même masque de sous-réseau que votre réseau. Cliquez sur IP dans le panneau de navigation.

DHCP (obtenir)

automatiquement à partir de DHCP) si vous voulez qu'un serveur DHCP sur votre réseau attribue une adresse IP au NWA1100.

Si vous avez une adresse IP spécifique à utiliser, sélectionnez Use fixed IP address (Utiliser une adresse IP fixe) et entrez-la avec le masque de sous-résean et l'adresse IP de passerelle.

(Appliquer). Le NWA1100 utilise maintenant les nouveaux paramètres d'IP ; vous ne pouvez plus vous connecter au NWA1100 en utilisant l'adresse IP par défaut.

Si vous changez l'adresse IP du NWA1100, vous devrez utiliser la nouvelle adresse IP la prochaine fois que vous accéderez au configurateur web. Si vous sélectionnez Get automatically from DHCP (Obtenir automatiquement à partir de DHCP), consultez votre serveur DHCP pour déterminer l'adresse IP qu'il a attribuée au NWA1100. Consultez la documentation de votre serveur DHCP pour plus d'informations.

1. Si vous avez modifié l'adresse IP de votre ordinateur, rétablissez-la à sa valeur précédente.
2. Changez les paramètres sans fil dans les stations sans fil pour qu’ils correspondent à ceux du NWA1100. Consultez la documentation de votre adaptateur sans fil.

Le NWA1100 est maintenant prêt à se connecter à votre commutateur ou routeur. Vous pouvez le faire dès maintenant, ou une fois que vous aurez installé les antennes et monté le NWA1100.

Si le NWA1100 ne peut pas communiquer avec le réseau, vérifie que le NWA1100 utilise une adresse IP se trouvant sur le même sous-réseau que le commutateur / routeur.

Connecter les antennes

1. Localisez les connecteurs des antennes sur les côtés de votre NWA1100.
2. Vissez les antennes dans le sens des aiguilles d'une montre sur les connecteurs de l'antenne. Les antennes doivent être perpendiculaires au sol et parallèles entre elles.

Vérifiez que les antennes sont correctement visées sur les connecteurs d'antenne.

Montage du matériel

En général, le meilleur emplacement pour le point d'accès est au centre de cette zone de couverture sans fil. Pour obtenir des performances, montez le NWA1100 sur un point élevé et sans obstructions.

Auto-stable

Placez votre NWA1100 sur une surface plane, de niveau (sur un bureau ou une étagère) assez solide pour supporter le poids du NWA1100 avec les câbles de connexion.

Montage mural

Suivez les étapes suivantes pour fixer votre NWA1100 à un mur.

1. Installez deux vis (non fournies) dans le mur à 60 mm l'une de l'autre. Vous pouvez utiliser le schéma à la fin de ce guide pour vous aider à marquer correctement les trous de vis. Utilisez des vis de 6mm ~ 8mm (0,24" ~ 0,31") à grande tête. Ne vissez pas les vis sur toute leur longueur dans le mur. Laissez un petit espace entre la tête de la vis et le mur. L'espace doit être assez grand pour permettre aux têtes de vis de glisser dans les logements de vis et faire passer les câbles de connexion vers le bas au dos du NWA1100.

Vérifiez que les vis sont correctement fixées au mur et assez solides pour supporter le poids du NWA1100 avec les câbles de connexion.

1. Ajustez les câbles.

Faites passer les câbles de connexion derrière le dos du NWA1100 comme indiqué sur l'image suivante.

OU:

Faites passer les câbles de connexion vers le haut et le long du bord du plafond.

1. Alignez les trous au dos du NwA1100 avec les vis sur le mur. Suspendez le NwA1100 aux vis.

Installer l'alimentation électrique par câble ethernet (poe) (facultative)

PoE (Power over Ethernet) est la possibilité de fournir l'alimentation à votre NWA1100 via un câble Ethernet CAT 5 8 broches, éliminant la nécessité d'une prise courant proche.

Un injecteur ou matériel PoE (B) (non fourni) est aussi requis pour alimenter (C) le câble

Ethernet (A). Cette fonctionnalité augmente aussi la flexibilité dans l'emplacement de votre NWA1100 (Z).
