SE2800 - Switch réseau LINKSYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch)
Marque	LINKSYS
Modèle	SE2800
Nombre de ports	8 ports Ethernet Gigabit (10/100/1000)
Type de ports	RJ-45
Débit maximal	1000 Mbps (Gigabit)
Alimentation	Adaptateur secteur externe 5V/1A
Consommation électrique	Environ 5 W
Dimensions (approx.)	158 x 100 x 28 mm
Poids (approx.)	180 g
Matériau du boîtier	Plastique
Voyants LED	Par port (lien, activité) et indicateur d'alimentation
Fonctions	Plug-and-play, auto-négociation, auto-MDI/MDIX
Bouton de contrôle	Activation/désactivation des voyants LED
Normes supportées	IEEE 802.3, 802.3u, 802.3ab
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Garantie	1 an
Contenu de l'emballage	Commutateur, adaptateur secteur, guide d'installation rapide
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas ouvrir le boîtier
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support technique

FOIRE AUX QUESTIONS - SE2800 LINKSYS

Comment installer le commutateur SE2800 ?

Connectez l'adaptateur secteur au commutateur et à une prise électrique, puis allumez l'interrupteur d'alimentation à l'arrière. Reliez votre routeur au commutateur via un câble Ethernet. Branchez ensuite vos périphériques (ordinateurs, imprimantes, etc.) sur les ports libres du commutateur. Aucune configuration logicielle n'est nécessaire, le commutateur est plug-and-play.

Que faire si les voyants LED ne s'allument pas ?

Vérifiez d'abord que le commutateur est correctement alimenté (adaptateur branché et interrupteur sur Marche). Si l'alimentation est OK, assurez-vous que le bouton situé à l'arrière (ou sur le panneau avant) n'a pas désactivé les voyants. Appuyez sur ce bouton pour réactiver les LED. Si le problème persiste, testez avec un autre câble Ethernet ou un autre périphérique.

Comment réinitialiser le commutateur ?

Le commutateur LINKSYS SE2800 ne dispose pas de bouton de réinitialisation. Pour le réinitialiser, débranchez l'adaptateur secteur pendant environ 10 secondes, puis rebranchez-le. Cela suffit à redémarrer le commutateur. Tous les paramètres (aucuns, car c'est un modèle non géré) seront conservés.

Le commutateur est-il compatible avec mon routeur ?

Oui, le SE2800 est compatible avec tout routeur disposant d'un port Ethernet. Il suffit de connecter le routeur à n'importe quel port du commutateur à l'aide d'un câble RJ-45. Le commutateur fonctionne en couche 2 et s'adapte automatiquement à la vitesse du routeur (10/100/1000 Mbps).

Quelle est la vitesse maximale du commutateur ?

Chaque port du SE2800 supporte jusqu'à 1000 Mbps (Gigabit) en full-duplex. La vitesse réelle dépend de la carte réseau de vos périphériques et de la qualité du câble Ethernet (Cat5e ou supérieur recommandé).

Puis-je utiliser des câbles Ethernet de catégorie 5 ?

Oui, les câbles Cat5 fonctionnent, mais ils sont limités à 100 Mbps (Fast Ethernet). Pour bénéficier de la vitesse Gigabit (1000 Mbps), utilisez des câbles Cat5e ou Cat6.

Comment éteindre les voyants LED du commutateur ?

Appuyez sur le bouton situé à l'arrière du commutateur (étiqueté @k sur certains modèles). Chaque pression alterne l'état des voyants : allumés ou éteints. Cela permet de réduire la lumière ambiante la nuit.

Que faire si un port ne fonctionne pas ?

Essayez un autre câble Ethernet, branchez un autre périphérique sur le même port, ou branchez le périphérique défectueux sur un autre port. Si le problème persiste sur un port spécifique, celui-ci peut être défectueux. Contactez le support technique de LINKSYS.

Le commutateur chauffe-t-il normalement ?

Oui, il est normal qu'un commutateur chauffe légèrement en fonctionnement. Assurez-vous qu'il est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et d'autres sources de chaleur. Si la température devient excessive (brûlant au toucher), vérifiez qu'aucune obstruction ne bloque les aérations.

Où trouver le guide d'utilisation complet ?

Le guide d'utilisation complet (notice) est disponible gratuitement en téléchargement sur le site notice-facile.com. Vous pouvez y accéder via la page dédiée au modèle SE2800 de LINKSYS. La notice contient des informations détaillées sur l'installation, les spécifications et le dépannage.

MODE D'EMPLOI SE2800 LINKSYS

Guide de l'utilisateur

• Commutateur Ethernet Gigabit SE2800 8 ports
• Commutateur Ethernet Gigabit SE2500 5 ports
• Commutateur Fast Ethernet SE1500 5 ports

Installez votre commutateur

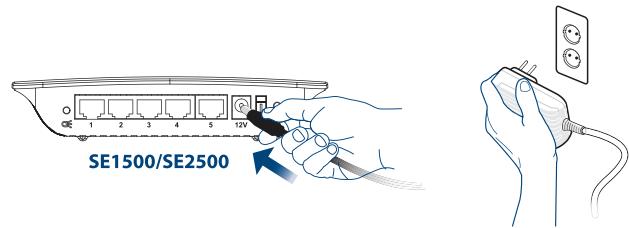

1. Connectez l'adaptateur secteur au commutateur et à une prise secteur, puis appuyez sur le commutateur d'alimentation derrière l'arrière du commutateur pour le positionner sur [Marche).

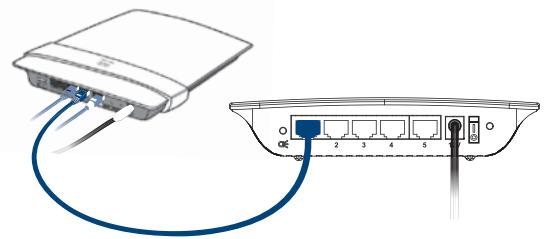

1. Connectez votre routeur au commutateur à l'aide d'un câble Ethernet.

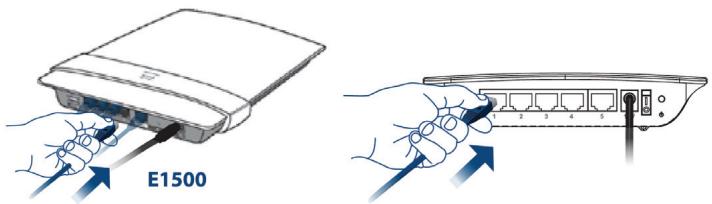

1. Connectez chaque périphérique supplémentaire à votre commutateur à l'aide d'un câble Ethernet.

Remarque : Pour activer ou désactiver les voyants d'état du port, appuyez sur le bouton @k.
