SE2500 - Switch réseau LINKSYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit non géré
Modèle	SE2500
Marque	LINKSYS
Nombre de ports	5 ports Ethernet Gigabit (10/100/1000 Mbps)
Alimentation	Adaptateur secteur externe (entrée 100-240 V AC, sortie 5 V DC)
Consommation électrique	Environ 5 W
Dimensions (L x P x H)	Environ 165 x 110 x 30 mm
Poids	Environ 300 g
Fonctions principales	Commutation non gérée, Plug-and-Play, Auto-MDI/MDIX, Contrôle de flux IEEE 802.3x, détection automatique de vitesse
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité ou à des températures extrêmes. Poser sur une surface plane et stable.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique LINKSYS pour toute intervention.
Informations générales	Conforme aux normes CE, FCC. Garantie limitée de 2 ans.

FOIRE AUX QUESTIONS - SE2500 LINKSYS

Comment installer le commutateur LINKSYS SE2500 ?

Branchez l'adaptateur secteur au commutateur et à une prise électrique, puis mettez l'interrupteur d'alimentation sur 'Marche'. Connectez votre routeur au commutateur via un câble Ethernet, puis connectez vos périphériques supplémentaires.

Que signifient les voyants LED sur le SE2500 ?

Les voyants LED indiquent l'état des ports : vert fixe pour une connexion active, vert clignotant pour une activité réseau, éteint pour une absence de connexion. Le voyant d'alimentation est vert lorsque l'appareil est sous tension.

Comment activer ou désactiver les voyants d'état des ports ?

Appuyez sur le bouton 'K' situé sur le panneau avant pour alterner entre l'activation et la désactivation des voyants d'état des ports.

Le commutateur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise électrique fonctionne. Assurez-vous que l'interrupteur d'alimentation à l'arrière est en position 'Marche'. Si le problème persiste, testez avec un autre adaptateur compatible.

Quels câbles utiliser pour connecter des périphériques ?

Utilisez des câbles Ethernet standard (Cat5e ou supérieur) avec connecteurs RJ45. Le commutateur détecte automatiquement le type de câble (droit ou croisé) grâce à la fonction Auto-MDI/MDIX.

Puis-je connecter le SE2500 à un autre commutateur ?

Oui, vous pouvez connecter plusieurs commutateurs entre eux en utilisant un port Ethernet de chaque commutateur. Le SE2500 n'a pas de port spécifique pour la cascade ; utilisez n'importe quel port.

Quelle est la vitesse maximale supportée ?

Le SE2500 supporte des vitesses allant jusqu'à 1000 Mbps (Gigabit) sur chaque port, avec négociation automatique de la vitesse (10/100/1000 Mbps).

Le commutateur est-il compatible avec mon routeur ?

Oui, le SE2500 est compatible avec tout routeur disposant d'un port Ethernet. C'est un commutateur non géré qui fonctionne immédiatement sans configuration.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides ou de produits abrasifs.

Où trouver la notice complète ?

Vous pouvez télécharger la notice d'utilisation au format PDF sur la page du produit sur notice-facile.com. Elle contient toutes les informations détaillées sur l'installation et l'utilisation.

MODE D'EMPLOI SE2500 LINKSYS

Guide de l'utilisateur

• Commutateur Ethernet Gigabit SE2800 8 ports
• Commutateur Ethernet Gigabit SE2500 5 ports
• Commutateur Fast Ethernet SE1500 5 ports

Installez votre commutateur

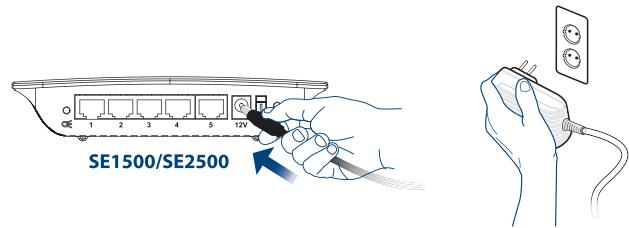

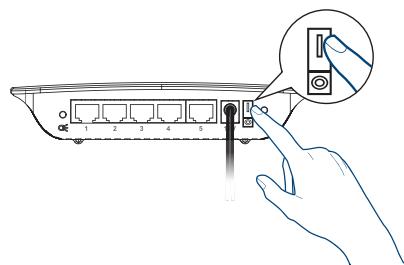

1. Connectez l'adaptateur secteur au commutateur et à une prise secteur, puis appuyez sur le commutateur d'alimentation derrière l'arrière du commutateur pour le positionner sur [Marche).

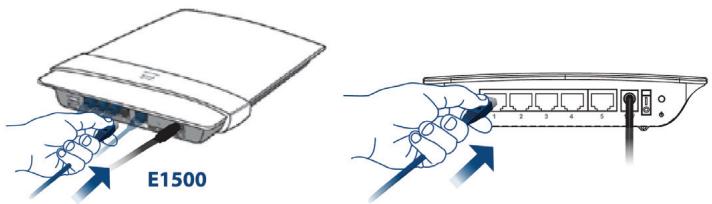

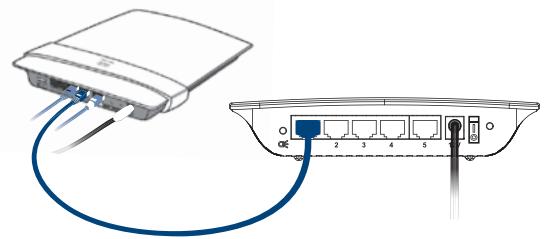

1. Connectez votre routeur au commutateur à l'aide d'un câble Ethernet.

1. Connectez chaque périphérique supplémentaire à votre commutateur à l'aide d'un câble Ethernet.

Remarque : Pour activer ou désactiver les voyants d'état du port, appuyez sur le bouton @k.
