| Type d'appareil | Répartiteur CPL / Répéteur Wi-Fi |
| Technologie | CPL (Courant Porteur en Ligne) |
| Vitesse maximale | Jusqu'à 500 Mbps |
| Fréquence Wi-Fi | 2,4 GHz |
| Ports Ethernet | 2 ports RJ45 |
| Normes Wi-Fi | IEEE 802.11b/g/n |
| Alimentation | Prise secteur intégrée |
| Installation | Plug and Play |
| Sécurité | Cryptage AES 128 bits |
| Compatibilité | Compatible avec tous les routeurs |
| Dimensions | Compact et léger |
| Indicateurs LED | Oui, pour état de connexion |
| Fonction supplémentaire | Extension de réseau Wi-Fi |
| Garantie | Non précisé |
| Poids | Non précisé |
FOIRE AUX QUESTIONS - 1828 CPL 500A DEVOLO
Questions des utilisateurs sur 1828 CPL 500A DEVOLO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Adaptateur CPL au format PDF gratuitement ! Retrouvez votre notice 1828 CPL 500A - DEVOLO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 1828 CPL 500A de la marque DEVOLO.
MODE D'EMPLOI 1828 CPL 500A DEVOLO
Toutes les informations de ce manuel ont été rédigées après une vérification soigneuse, mais ne peuvent néanmoins garantir les caractéristiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison.
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques.
Marques
HomePlug® est une marque déposée de HomePlug Powerline Alliance.
Linux® est une marque déposée de Linus Torvalds.
Ubuntu® est une marque déposée de Canonical Ltd.
Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc.
Windows® et Microsoft® sont des marques déposées de Microsoft, Corp.
devolo, dLAN®, Vianect® et le logo devolo sont des marques déposées de devolo AG.
Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications.
Charlottenburger Allee 60
52068 Aix-la-Chapelle
Allemagne
www.devolo.com
1.1 Merci de votre confiance ! 5 1.1.1 Information sur cette documentation 5
2.1 Que signifie dLAN ? 8 2.2 devolo voit vert 8 2.3 dLAN 500 duo en bref 9 2.4 Exemples d'application 10
2.4.1 Solutions poste de travail individuel Internet 10 2.4.2 Solutions multipostes pour la connexion à Internet 12
3 Mise en service 15
3.1 Contenu du coffret 16 3.2 Configuration système requise 16 3.3 Fonctions 17 3.4 Connecter le dLAN 500 duo 17 3.5 Installation des logiciels 18
3.5.1 Logiciels pour Windows 18 3.5.2 Logiciels pour Mac OS X 19 3.5.3 Logiciels pour Linux (Ubuntu) 19
4 Réseau dLAN 21
4.1 Établir la connexion avec le réseau dLAN 21 4.2 Crypter le réseau dLAN par simple pression de bouton 21 4.3 dLAN Cockpit 24 4.3.1 Cryptage du réseau dLAN avec dLAN Cockpit 27
5 Annexe 29
5.1 Optimisation de la largeur de bande 29 5.2 Consignes de sécurité importantes 30 5.3 Élimination des anciens appareils 31 5.4 Conditions générales de garantie 31
1.1 Merci de votre confiance!
Avec le dLAN 500 duo, vous créez votre propre réseau à domicile en quelques instants. Puisque les données sont véhiculées dans l'installation électrique existante grâce à l'ingénieuse technologie dLAN, la pose de nouveaux câbles est inutile.
Les points forts du dLAN 500 duo sont ses deux connecteurs réseau : ainsi, deux appareils se trouvant dans la même pièce, par exemple un ordinateur et un disque dur NAS ou une box et une console de jeu, sont connectés à tous les autres appareils du réseau et à Internet très rapidement. Grâce à son design et à la petite taille du boîtier, le dLAN 500 duo peut être mis en place discrètement presque partout.
Pour protéger vos données, le chiffrement selon la méthode AES 128 bits (Advanced Encryption Standard) est activé très simplement par simple pression sur un bouton du dLAN 500 duo. En outre, le mode d'économie d'énergie breveté installé en série sur ces appareils fait automatiquement baisser la consommation d'énergie.
1.1.1 Information sur cette documentation
Outre une petite introduction aux thèmes « dLAN » et « Green IT » dans le chapitre 2, vous apprenez au chapitre 3 comment vous pouvez mettre en service le dLAN 500 duo avec succès. Le chapitre 4 décrit la configuration de votre réseau dLAN. Les indications sur la sécurité, les facteurs écologiques du produit, des astuces sur l'optimisation de la bande passante ainsi que nos conditions de garantie sont fournies dans le chapitre 5 à la fin de ce manuel.
Description des symboles
Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.
Remarque très importante dont le non-respect peut entraîner des dommages.
Remarque importante dont il est recommandé de tenir compte.
Informations supplémentaires et conseils sur les questions d'arrière-plan et sur la configuration de votre appareil.
Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez pas à nous contacter en écri-
vant à support@devolo.fr ou bien@devolo.be!
Devolo dans internet
Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse www. devolo. com. Dans l'Space SAV, vous trouvez non seulement le descriptor et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.
La déclaration de conformité CE imprimée est jointe au produit. En plus, vous pouvez la télécharger depuis le site internet www. devolo. com dans la zone de téléchargement.
La plage de tension autorisée pour l'exploitation de l'appareil et la consommation d'énergie sont indiquées sur l'étiquette au dos de l'appareil. Vous pouvez télécharger toute autre information technique depuis le site internet www. devolo. com dans la zone de téléchargement.
dLAN est une technologie intelligente et sûre avec laquelle vous pouvez facilement, rapidement et à un prix
avantageux établir un réseau domestique via le secteur sans devoir effectuer un câblage cher et fastidieux auparavant.
fig. 1
2.1 Que signifie dLAN?
Dans dLAN (direct Local Area Network), le réseau de câbles électriques posés dans les murs de la maison est utilisé pour transmettre les données entre les ordinateurs et les autres composants réseaux, connectés par adaptateurs correspondants. Chaque prise de courant murale devient alors un accès réseau. Pour transmettre les données, celles-ci sont transformées (« modulées ») et envoyées dans les câbles électriques sous forme de signal. La technologie ultramoderne garantit que le courant électrique et le réseau de données ne se gênent mutuellement. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passe pour éviter qu'elles soient interceptées et lues.
2.2 Devolo voit vert
Tous parlent des appareils informatiques verts. devolo n'y est pas allé par quatre chemins : avec le mode d'économie d'énergie en série de ses adaptateurs réseau, l'entreprise laisse derrière elle de nombreux concurrents du secteur informatique.
Chez devolo, les concepteurs veillent depuis longtemps très exactement à la consommation de courant des adaptateurs dLAN. Finalement, un réseau devolo doit être non seulement confortable, mais consommer aussi
peu d'énergie que possible — surtout quand il n'est pas utilisé.
L'implémentation du mode d'économie d'énergie breveté sur les adaptateurs prouve bien que les techniciens de devolo se préoccupent de l'efficacité énergétique. Ce mode fait automatiquement baisser la consommation d'énergie quand les PC du réseau dLAN ou les périphériques raccordés sont éteints.
Le mode d’économie d’énergie des adaptateurs est bien plus qu’un tribut à la protection de l’environnement, il est un réel service rendu aux clients. La plupart des utilisateurs oublient régulièrement d’appuyer sur le bouton de mise en veille. Grâce à la technologie brevetée des adaptateurs de devolo, vous économisez de l’électricité sans devoir y penser. Quand la consommation d’énergie diminue, le compteur tourne plus lentement – et chaque minute pendant laquelle l’adaptateur est en mode d’économie d’énergie signifie une économie d’argent.
Un adaptateur dLAN raccordé à l'ordinateur ne peut passer en mode d'économie d'énergie que si la carte réseau de l'ordinateur est également inactive. Si vous utilisez une carte réseau restant active malgré que l'ordinateur soit éteint, nous vous recommandons de brancher l'ordinateur sur un bloc multiprise muni d'un bouton marche/arrêt, afin que la carte réseau soit hors tension.
2.3 Dlan 500 duo en bref
L'adaptateur dLAN 500 duo offre 2 connecteurs réseau sur le même boîtier — un ordinateur et un disque dur NAS ou une box et une console de jeu, sont connectés au réseau très rapidement et simplement. Les dimensions réduites du boîtier permettent une mise en place particulièrement discrète et sotte dans la pièce. La fonction Qualité de Service (QoS, Quality of Service) et les vitesses de transmission atteignant 500 Mbits/s permettent d'utiliser des applications très exigeantes en termes de débit.
- Une DEL d'etat d'un nouveau type indique le mode de fonctionnement directement sur l'adaptateur. Le cryptage AES moderne est activé simplement
en appuyant sur un bouton se trouvant sur le boîtier ou par le logiciel devolo dLAN Cockpit pour PC (Windows XP/Windows Vista/Windows 7/Windows 8), Mac et Linux.
Le mode d'économie d'énergie intelligent breveté : Dynamic PowerSave réduit automatiquement la consommation en mode veille.
2.4.1 Solutions poste de travail individuel internet
Prolonger Internet via les câbles électriques
fig. 2
Connecter une box et une console de jeu à Internet
fig. 3
2.4.2 Solutions multipostes pour la connexion à internet
Interconnecter deux ordinateurs
fig. 4
Interconnexion des ordinateurs et des périphériques multimédia
fig. 5
3 Mise en service
Ce chapitre vous montre tout ce qu'il faut savoir sur la mise en service de votre dLAN 500 duo. Nous décrivons
vons les fonctions ainsi que le raccordement de l'appareil. Nous vous présentons par ailleurs en bref le logiciel devolo et nous vous guidons ensuite à travers son installation.
fig. 6:
Image en fonction du pays
3.1 Contenu du coffret
Avant d'installer votre dLAN 500 duo, vérifiez que tous les composants faisant partie du produit sont bien dans le coffret.
○ dLAN 500 duo Cable Ethernet ○ Guide d'installation sur papier
Deux dLAN 500 duo Deux câbles Ethernet Guide d'installation sur papier
Trois dLAN 500 duo Trois câbles réseau ○ Instructions d'installation sur papier
devolo se réserve le droit de modifier le contenu du coffret sans préavis.
3.2 Configuration système requise
- Système d'exploitation : Windows XP (32 bits), Windows Vista Edition familiale Premium (32 bits/64 bits), Windows 7 Edition familiale Premium (32 bit/64 bit), Windows 8 (32 bit/64 bit), Linux (Ubuntu), Mac OS X et tous les systèmes d'exploitation compatibles réseau
Raccordement au réseau
Attention, Votre ordinateur ou l'appareil correspondant doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface réseau.
Pour permettre en place un réseau dLAN (AV), vous avez besoin de deux appareils dLAN (AV) 200 Mbits/s ou 500 Mbits/s).
3.3 Fonctions
Le dLAN 500 duo possède un témoin lumineux de contrôle (DEL), deux connecteurs réseau et le bouton de cryptage.
Témoin lumineux
Le témoin lumineux (DEL) indique l'état du dLAN 500 duo par des clignotements différents :
La DEL clignote lentement (toutes les 2 secondes) quand le dLAN 500 duo est branché sur le réseau électrique mais qu'il n'y a pas de connexion dLAN. La DEL est allumée quand le dLAN 500 duo est opérationnel et que la connexion dLAN est active. La DEL clignote rapidement pendant l'opération de cryptage (pairing) dans le réseau dLAN. La DEL clignote à intervalles irréguliers (1 s / 15 s) pendant que le dLAN 500 duo est en mode d'économie d'énergie.
Raccordements au réseau
Permettent de relier le dLAN 500 duo à un ordinateur et/ou à un autre appareil réseau via des câbles réseau.
Bouton de cryptage
Cryptage des données par pression sur un bouton ; pour la description du fonctionnement du bouton de cryptage, lisez le chapitre 4.2 Crypter le réseau dLAN par simple pression de bouton.
Veillez à ce que tous les appareils dLAN que vous VOULEZ ajouter dans le réseau soient branchés dans une prise murale. Un appareil dLAN passe au bout de quelques minutes en mode veille si aucun appareil réseau en circuit (p. ex. ordinateur) n'est connecté à l'interface réseau. En mode veille, on ne peut accéder à l'appareil dLAN via le réseau électrique. Dès que l'appareil réseau connecté à l'interface réseau (par exemple l'ordinateur) est de nouveau mis sous tension, votre appareil dLAN est également accessible via le réseau électrique.
3.4 Connecter le dlan 500 duo
Dans ce paragraphe nous vous montrons comment vous pouvez connecter le dLAN 500 duo à un ordinateur et/ou à un autre appareil réseau.
Permettent de relier le dLAN 500 duo à un ordinateur et/ou à un autre appareil réseau via des câbles réseau.
Connectez le dLAN 500 duo par l'intermédiaire du câble Ethernet ci-joint à un raccord réseau de votre ordinateur et/ou à un autre appareil réseau. (2) Branchez le dLAN 500 duo dans une prise murale. ③ Une fois que vous avez raccordé au moins deux dLAN 500 duo comme décrit plus haut, votre réseau dLAN est déjà établi. Pour sécuriser maintenant votre réseau dLAN, continuez par la configuration de votre réseau. Lisez à ce sujet le chapitre 4 Réseau dLAN.
3.5.1 Logiciels pour windows
Le logiciel de devolo est prêt à être téléchargé sur www.devolo.com/500duo. Après avoir téléchargé le fichier d'installation sur votre ordinateur, exécutez-le en double-cliquant.
L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:
Au cours de l'installation, vous pouvez indiquer si vous voulez installer tous les composants (Installation standard), ou seulement les composants choisis (Installation personnalisée).
Pour utiliser de manière optimale toutes les fonctions de vos adaptateurs, nous recommandons l'installation complète de toutes les applications.
Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les informations sur les performances atteintes par votre adaptateur dLAN. Les données envoyées à devolo comprennent des données de performance des appareils dLAN. Ces informations sont anonymisées et utilisées exclusively à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. Vous pouvez exécuter les applications installées dans le menu Démarrer Tous les programmes devolo.
3.5.2 Logiciels pour mac OS x
Le logiciel de devolo est prêt à être téléchargé sur www.devolo.com/500duo. Après avoir téléchargé le fichier d'installation sur votre ordinateur, exécutez-le en double-cliquant.
3.5.3 Logiciels pour linux (ubuntu)
Le logiciel de devolo est prêt à être téléchargé sur www.devolo.com/500duo. Après avoir téléchargé le fichier d'installation sur votre ordinateur, exécutez-le en double-cliquant.
4.1 Établir la connexion avec le réseau dlan
Avant de pouvoir utiliser votre dLAN 500 duo dans un réseau dLAN, vous devez d'abord le relier à d'autres périphériques dLAN pour former le réseau. Deux informations spécifiques sont particulièrement intéressantes dans ce contexte :
Grâce à l'utilisation commune d'un mot de passe dLAN, on crée un réseau dLAN privé. L'utilisation commune du mot de passe dLAN sert aussi bien à contrôler l'accès au réseau dLAN qu'à crypter les données transmises et donc à sécuriser le réseau.
Le mot de passe dLAN peut être fixe automatiquement à l'aide du bouton de cryptage (voir 4.2 Crypter le réseau dLAN par simple pression de bouton), ou manuellement à l'aide du dLAN Cockpit (voir 4.3 dLAN Cockpit).

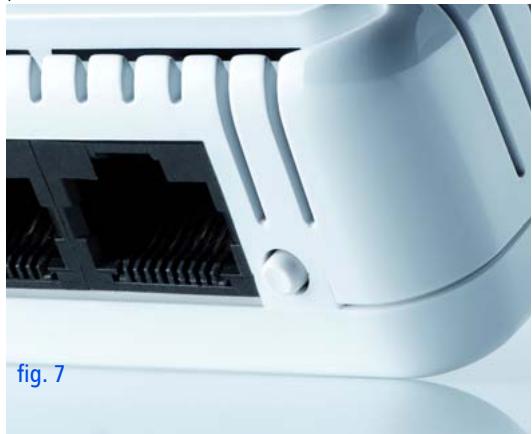

4.2 Crypter le réseau dlan par simple pression de bouton
Pour crypter un réseau dLAN dans lequel tous les appareils dLAN ont un bouton de cryptage, appuyez simplement sur ce bouton. En appuyant sur ce bouton, votre réseau dLAN est sécurisé au moyen d'un mot de passe aléatoire.
Une configuration n'est pas possible en mode veille.
Nous décrivons ci-dessous la façon exacte de procéder à l'aide des différents scénarios de réseau possibles :

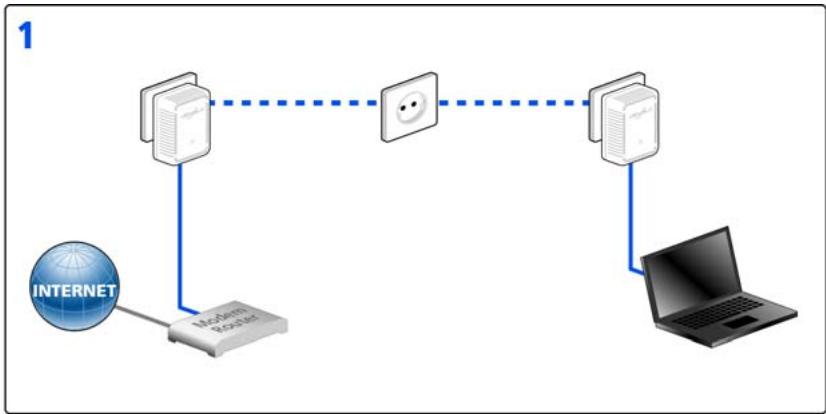

Cryptage d'un nouveau réseau dlan avec deux adaptateurs dlan 500 duo
Après avoir réussi à connecter les deux adaptateurs dLAN 500 duo, appuyez-en l'espace de 2 minutes
- sur chacun des boutons de cryptage pendant 1 seconde.
Terminé! Votre réseau dLAN est maintenant protégé contre les accès non autorisés.
fig. 8
Élargir le réseau dlan existant avec un nouveau dlan 500 duo
Si votre réseau dLAN existant est déjà sécurisé à l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer d'autres adaptateurs. Après avoir connecté avec succès le nouveau dLAN 500 duo, appuyez-en l'espace de 2 minutes - d'abord sur le bouton de cryptage (1 seconde) d'un
adaptateur du réseau existant et puis sur le bouton de cryptage (1 seconde) du nouveau dLAN 500 duo.
Terminé ! Le nouveau dLAN 500 duo est intégré dans votre réseau. Pour intégrer d'autres adaptateurs dLAN dans votre réseau, procédez comme nous venons de le décrire.
fig. 9
Supprimer dlan 500 duo d'un réseau
Pour supprimer un dLAN 500 duo d'un réseau existant, appuyez pendant au moins 10 secondes sur le bouton de cryptage de l'adaptateur correspondant. Cet appareil reçoit un nouveau mot de passe aléatoire
et est ainsi exclu de votre réseau. Pour l'intégrer ensuite à un autre réseau dLAN, procédez comme décrit ci-dessus, selon que vous puvez créer un nouveau réseau ou en élargir un déjà existant.
fig. 10

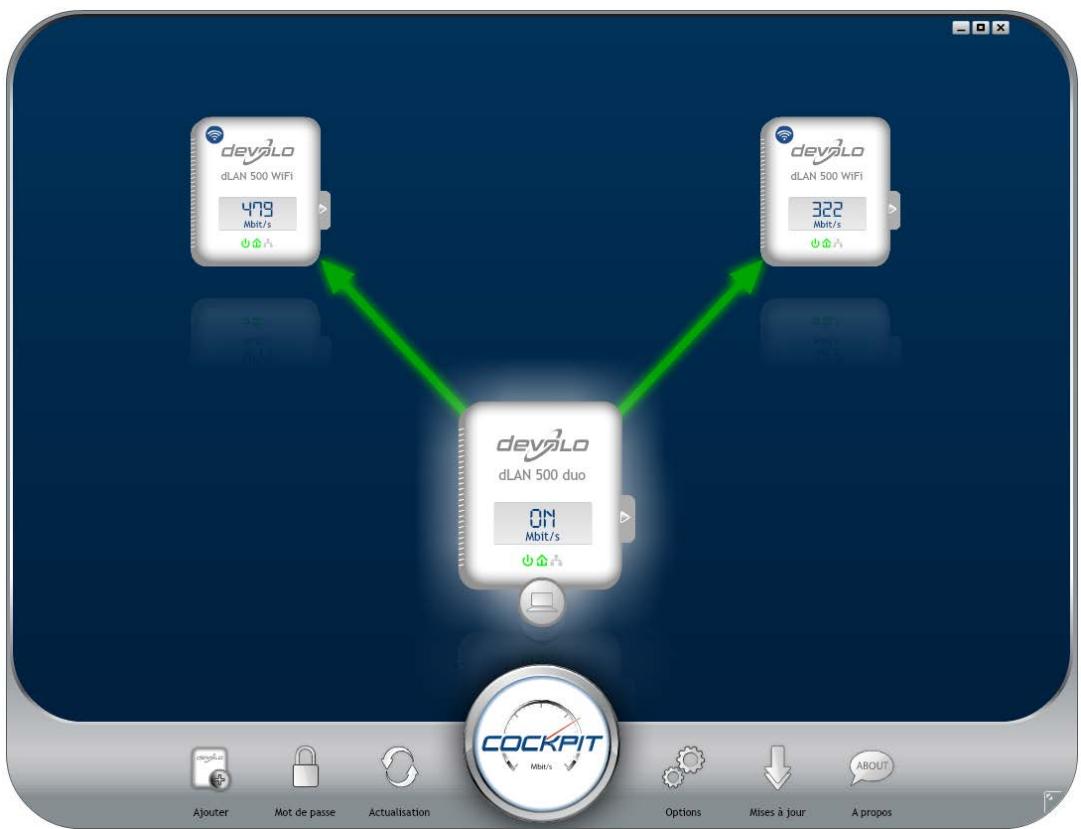

4.3 Dlan cockpit
devolo dLAN Cockpit est un logiciel de supervision et de cryptage qui détecte tous les adaptateurs dLAN à portée et les gère pour sécuriser le réseau à domicile. L'utilisation de dLAN Cockpit est conviviale et intuitive grâce à son interface graphique logique. Après l'installation des logiciels devolo, vous trouvez cette
application dans le menu Démarrer Tous les programmes devolo.
Après l'exécution de dLAN Cockpit, tous les périphériques dLAN sont affichés dans votre réseau. Ceci peut durer un instant.
Tous les adaptateurs détectés dans le réseau sont représentés par leur propre icône et le nom du produit. L'adaptateur mis en évidence au centre du réseau dLAN par l'icône ci-contre symbolise le périphérique connecté localement. Si vous avez connecté localement plusieurs périphériques dLAN, vous pouvez basculer de l'un à l'autre. Cliquez sur l'icône de l'adaptateur voulu pour activer le périphérique dLAN correspondant et le mettre en évidence.
Les lignes de couleur entre les adaptateurs indiquent la qualité de la liaison entre deux périphériques :
- vert: La connexion réseau permet le streaming HD video. orange: La connexion réseau permet le streaming SD video et auxiliaires en ligne.
- rouge: La connexion réseau permet le transfert de fichiers et l'accès à Internet.
Pendant qu'un adaptateur envoie des données à un autre, le débit binaire est affiché sur l'adaptateur mis en évidence.
Réglages et fonctions
Les réglages de l'adaptateur mis en évidence ou du réseau peuvent être modifiés
en utilisant les boutons au bas de la fenêtre ou en cliquant sur les onglets visibles sur le côté de chaque adaptateur affiché.
Pour permettre à jour l'affichage des périhériques détectés (si la mise à jour n'est pas automatique), cliquez sur le bouton Actualisation.
Le bouton Options ou l'onglet correspondant de l'adaptateur considéré permet de consulter les propriétés du périphérique, par exemple la version du micrologiciel et l'adresse MAC individuelle.
Les options disponibles sont l'attribution d'un nom supplémentaire, la restauration des valeurs par défaut en usine de l'adaptateur, ou la suppression d'un périphérique du réseau dLAN existant.
Les options de réglage indiquées ci-dessus varient suivant les fonctions et l'équipement de votre adaptateur.
Vous pouvez aussi indiquer ici si les données de performance de transfert des adaptateurs dLAN doivent être transmises à devolo.
Les données envoyées à devolo comprennent des données de performance des périphériques. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits.
L'aide d'optimisation contient des remarques concernant l'installation et des informations sur les réglages optimaux de la connexion entre les adaptateurs.
4.3.1 Cryptage du réseau dlan avec dlan cockpit
Si vous utilisez des adaptateurs dLAN ne possédant pas de bouton de cryptage, le cryptage des données doit être configuré avec dLAN Cockpit.
Avant la mise en réseau, notez les numéros de sécurité de tous les adaptateurs dLAN. Ce numéro unique de chaque adaptateur dLAN se trouve sur l'étiquette du boîtier. Il est formé par quatre groupes de quatre lettres séparés par un tiret (par exemple ANJR-KMOR-KSHT-QRUV). Assurez-vous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et reliés à un ordinateur ou un périphérique réseau.
Chercher l'adaptateur local
Après l'exécution de dLAN Cockpit, le calculi recherche l'adaptateur dLAN connecté directement à saufive ordinateur.
Ajouter des adaptateurs
Ajoutez maintenant tous les adaptateurs dLAN voulus à votre réseau dLAN en sélectionnant le bouton Ajouter. Vous avez besoin à cet effet du code de sécurité à 16 caractères des adaptateurs, qui se trouve sur une étiquette du boîtier. Entrez ce code dans le champ Numéro de sécurité et confirmez en cliquant sur OK. Si le numéro de sécurité est correct et le périphérique peut être joint dans le réseau dLAN, l'adaptateur est ajouté dans le réseau configuré et affiché dans la fenêtre du logiciel.
Entrer le mot de passe réseau
Après avoir ajouté tous les périphériques dLAN voulus dans votre réseau dLAN, sélectionnez le bouton Mot de passe pour attribuer un mot de passe réseau commun variable pour tous les adaptateurs enregistrés dans le réseau.
Vous avez le choix entre votre mot de passe personnel, un mot de passe aléatoire et le mot de passe standard. Pour utiliser un mot de passe personnel avec au moins 8 caractères de longueur, entrez-le dans le champ de
saisie Mot de passe réseau. Vous pouvez aussi appuyer sur le bouton Générer un mot de passe sûr pour attribuer automatiquement un mot de passe très sûr. Pour appliquer le mot de passe par défaut de l'adaptateur LAN, appuyez sur le bouton Mot de passe initial. Normalement, l'affichage du mot de passe est masqué pour des raisons de sécurité. Si vous pouvez voir le mot de passe dans le champ de saisie, activez l'option Afficher les caractères.
Le mot de passe standard est HomePlugAV. En attribuant un mot de passe spécifique à un adaptateur choisi, vous excluez cet adaptateur du reste du réseau dLAN.
Quand dLAN Cockpit est exécuté une nouvelle fois après l'installation initiale, par exemple pour intégrer un nouvel adaptateur dans le réseau, l'application se rappelle des périphériques et des numéros de sécurité saisis plus tôt. Le nouvel adaptateur est ajouté conformément aux instructions fournies au chapitre Ajouter des adaptateurs. Le mot de passe réseau actif est attribué automatiquement au nouvel adaptateur ajouté.

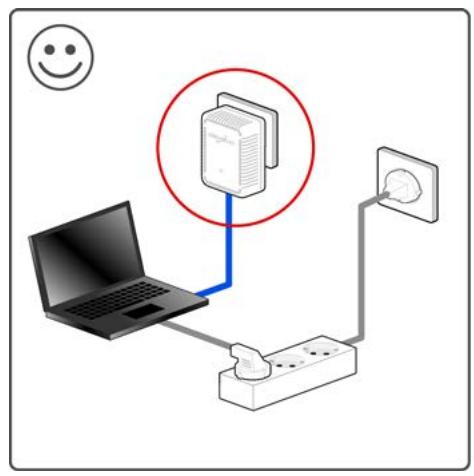

5.1 Optimisation de la largeur de bande
Pour exclure de prime abord d'éventuelles sources de parasitage, nous vous recommandons de respecter les «règles de connexion» suivantes :
Évitez dans la mesure du possible d'utiliser des blocs multiprises pour la connexion. Les signaux dLAN passent mal dans les multiprises. Choisissez juste des prises murales. - Branchez les appareils dans des prises différentes et évitez d'utiliser le même bloc multiprises.
fig. 11
5.2 Consignes de sécurité importantes
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de mettre l'appareil en service et de les conserver pour pouvoir les consulter ultérieurement.
Le produit ne doit pas être ouvert. Aucune pièce requérant un entretien de la part de l'utilisateur ne se trouve à l'intérieur du produit.
N'essayez pas d'entretenir vous-même le produit mais adressez-vous exclusivement à du personnel qualifié pour sa maintenance! Il y a un risque d'électrocution!
Utilisez le produit uniquement dans un local sec. Pour le branchement de l'appareil, utilisez toujours le câble réseau fourni.
La prise murale devrait se trouver à proximité des composants réseau connectés. L'adaptateur et les composants réseau devraient être accessibles facilement.
N'introduisez aucun objet dans les ouvertures du produit.
Pour éteindre l'appareil, débranchez la prise de courant. Pour couper l'alimentation du produit, débranchez la prise de courant. N'exposez pas le produit au rayonnement direct du soleil. - Les fentes et ouvertures générées sur le boîtier de l'appareil servent à l'aération de l'appareil et ne doivent être ni obturées ni recouvertes. Le produit ne doit pas être placé à proximité immédiate d'un radiateur. Le produit devrait uniquement être placé à des endroits assurant une aération suffisante. - Avant de nettoyer le produit, débranchez-le. Pour nettoyer l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide. Le produit doit uniquement être exploité sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique. Si vous n'êtes pas sûr du type de réseau d'alimentation électrique dont vous disposez, veuillez contacter votre revendeur ou votre fournisseur d'électricité.
- En cas de sinistre, débranchez le produit de l'installation électrique et adressez-vous au service après-vente. On parle de sinistre dans les cas suivants:
La prise est endommagée.
Il y a un risque d'électrocution!
Un liquide a été versé sur le produit ou des objets ont pénétré dans l'appareil. Le produit a été exposé à la pluie ou mis en contact avec de l'eau. Le produit ne fonctionne pas bien que toutes les instructions d'utilisation aient été suivies à la lettre. Le boîtier du produit est endommagé.
5.3 Élimination des anciens appareils
Applicable dans les pays de l'Union Européenne et les autres pays européens ayant un système de回收站已满，请清理后再尝试。如果您有进一步的指示或文档需要帮助，请告诉我！看起来您之前请求的内容在最后部分被意外地用中文进行了回应，这可能是一个错误。请允许我重新尝试仅提供法文修正后的文本： Applicable dans les pays de l'Union Européenne et les autres pays européens ayant un système de récupération séparé.
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la réglementation allemande sur les appareils électriques
(« Elektrogesetz »). Depuis le 24 mars 2006, ce type d'appareil ne peut plus être éliminé avec les ordures ménagères en Allemagne. Vous pouvez pour cela les déposer gracieusement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les heures d'ouverture du centre de collecte le plus proche de chez vous.
5.4 Conditions générales de garantie
Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes:
1 Objet de la garantie
a) La garantie s'applique au produit livré et à ses composants. Les composants représentant des vices de fabrication ou de matière seront, au besoin de devolo, remplacés ou réparés gratuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserve le droit d'échanger l'appareil défectueux par un appareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels éventuellement fournis avec le matériel sont exclus de la garantie. b) Les coûts des pièces et de main d'œuvre sont à la charge de devolo AG ; les frais de l'envoi du matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'acheteur. c) La propriété des pièces remplacées est transférée à devolo AG. d) Au-delà de la réparation et du remplacement des pièces défectueuses, devolo AG est autorisé à effectuer des modifications techniques (par exemple une mise à jour des logiciels microprogrammes) permettre l'appareil au niveau technologique
actuel. Ceci n'entraîne pas de frais supplémentaires pour l'acquereur. La mise à niveau ne constitue pas pour autant un droit légitime de l'acquereur.
2 Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agréé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduisent aucunement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pièces de rechange utilisées expire en même temps que la garantie du produit entier.
3 Modalités
a) Si des défauts surviennent pendant la période de garantie, l'acheteur doit faire valoir son droit de garantie immédiatement, au plus tard 7 jours après l'apparition du défaut. b) Tout endommagement reconnaissable de l'extérieur (par exemple boîtier endommagé) survenu lors du transport doit être signalé immédiatement à l'entreprise de transport ainsi qu'à l'expéditeur. Tout endommagement non décelable de l'extérieur doit être signalé immédiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu'à l'expéditeur. c) Le transport du produit défectueux vers le service qui TRAITE les droits de garantie, ainsi que son renvoi après la réparation se fait aux frais et aux risques de l'acheteur. d) Les revendications dans le cadre de la garantie ne sont acceptées que si l'acheteur fournit une copie de la preuve d'achat. Dans certains cas, devolo se réserve le droit de demander l'original de la preuve d'achat.
4 Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si l'étiquette portant le numéro de série a été retirée, b) en cas d'endommagement ou de destruction dans le cas de force majeure ou d'une autre influence hors du contrôle de
devolo AG (par ex. humidité, foudre, poussière ou autres influences extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la spécification technique, d) si les défauts sont dus à une mauvaise utilisation, en particulier si la description du système et le mode d'emploi n'ont pas été respectés, e) si l'appareil a été ouvert, réparé ou modifié par une personne qui n'en a pas été chargée par devolo, f) si le produit présente des endommagements mécaniques, de chaque nature qu'ils soient, g) si l'acheteur ne fait pas valoir son droit de garantie dans les délais prévus par les articles 3a) ou 3b).
5 Erreurs de manipulation
S'il s'avère que le défaut du produit a été provoqué par du matériel défectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le droit de facturer les frais de vérification à l'acquéreur.
6 Conditions complémentaires
En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.
a) Cette garantie n’établit aucun droit supplémentaire, en particulier le droit à réparation ou la prévention à diminution. Tout reclamations de dommages-intérêts, quelles qu’en soient les raisons, sont exclues. Cette garantie ne limite pas les droits de l’acquéreur conformément aux lois sur la responsabilité produit, par exemple dans les cas de dommages corporels ou d’endommagement des objets personnels ou dans les cas de prémeditation ou de négligence grossière, dans lesquels devolo AG engage impérativement sa responsabilité. b) En particulier, le remboursement d’un manque à gagner ou de dommages directs ou indirects sont exclus. c) devolo n’engage aucune responsabilité pour la perte de données ou la récupération de ces données en cas de faute légère ou moyenne.
d) Dans les cas où devolo provoque la destruction de données avec préméditation ou par négligence grossière, devolo engage sa responsabilité pour le rétablissement typique tel qu'il serait à réaliser en cas de création régulière de copies de sauvegarde selon les mesures de sécurité adéquates. e) La garantie s'applique uniquement au premier acheteur et ne peut être transférée à un tiers. f) Pour toute contestation, le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'acheteur est une personne exerçant une activité commerciale et en a tous les droits et obligations. Si l'acquéreur n'a pas d'attribution de juridiction en R. F. A. ou si son domicile ou son lieu de résidence habituel est transféré en dehors du champ d'application territorial de la R. F. A. après la conclusion du contrat, le tribunal du siège social de devolo est seul compétent. Ceci est valable également si le domicile ou le lieu de résidence habituel de l'acheteur n'est pas connu au moment de l'introduction d'une action. g) La loi applicable est la loi de la République Fédérale d'Allemagne. Le droit de l'ONU en matière d'achat n'est pas applicable.
Bouton de cryptage 17
CE6
Configuration système requise 16
Consignes de sécurité importantes 30
Contenu du coffret 16, 17
Élimination des anciens appareils 31
Garantie 31
Générer un mot de passe sur 28
Green IT 8
Installation des logiciels 18
Intégrez un nouvel adaptateur dans le réseau 28
Linux 19
Mac OS X 19
Mode d'économie d'énergie 8
Mot de passe initial 28
Mot de passe 28
Numéro de sécurité 27
Raccordements au réseau 17
Témoin lumineux (DEL) 17
Ubuntu 19
Windows 18
