MODE D'EMPLOI STUDIOPHILE AV 40 M-AUDIO

Français. Introduction Contenu de l'emballage Fonctionnalités des Studiophile AV 40 Installation Placement des Studiophile AV 40. Votre garantie Studiophile AV 40. . Annexe

M-AUDIO Guide de l’utilisateur du Studiophile AV 40 [ 1 Introduction M erci d'avoir choisit les enceintes audio multimédia de bureau Studiophile AV 40. Les enceintes M-Audio sont utilisées par ingénieurs du son et producteurs du monde entier. Avec les enceintes Studiophile AV 40, vous pouvez maintenant bénéficier du même niveau professionnel de qualité audio sur votre bureau. Les Studiophile AV 40 ont été conçues et testées par des ingénieurs du son chevronnés afin de répondre à vos besoins de monitoring audio de bureau. Des caissons personnalisés, une conception de haut-parleur optimisée et une technologie de crossover avancée fournissent le meilleur son qui puisse être obtenu avec des enceintes de ces dimensions. Complets, incluant un blindage magnétique pour une utilisation de bureau, les Studiophile AV 40 fournissent des expériences audio supérieures à partir de votre musique et de vos applications multimédia. L'enceinte Studiophile AV 40 a un amplificateur intégré, qui accepte directement un signal niveau ligne provenant de sources variées. Contenu de l'emballage L'emballage de vos Studiophile AV 40 contient : #m Deux haut-parleurs Studiophile AV 40 (Gauche et Droit) Gauche : amplificateur intégré et alimentation ; commande de volume, prise casque et entrée stéréo auxiliaire sur la façade; entrée stéréo RCA principale, entrée Jack 6,85mm TRS et sortie du signal vers le canal droit sur l'arrière Droite : connexion audio du haut-parleur gauche sur l'arrière m Un câble audio mini-jack vers RCA stéréo pour utiliser avec diverses sources m Câble d'alimentation standard (adapté) à 2 conducteurs m Cäble audio stéréo mini-jack vers mini-jack (noir) pour utiliser avec l'entrée “Aux” m Cäble audio transparent pour envoyer l'audio du canal droit sur le haut-parleur droit m Pads acoustiques/antidérapants pour les enceintes et les supports m Manuel de l'utilisateur Français

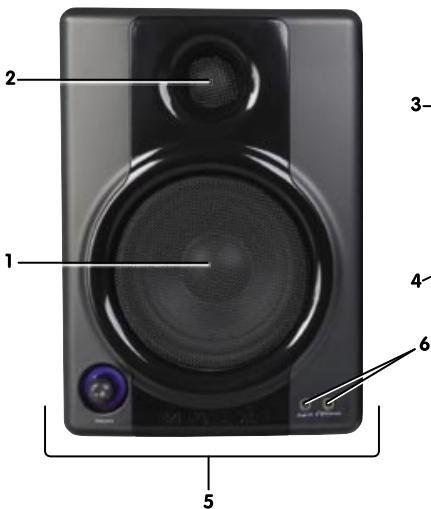

2 | Gui de l'utilisateur du Studiophile AV 40 M-AUDIO Fonctionnalités des Studiophile AV 40

Le woofer a un diamètre de 4* (10 cm) et est magnétiquement blindé pour protéger votre écran d'ordinateur de toute interférence. Il inclut une bobine mobile à haute température et un cône en papier traité polypropylène de 4". Le woofer fournit une réponse équilibrée en basses et moyennes fréquences.

Grâce à son dôme spécialement conçu de 1" “(2,5 cm) en soie traitée avec blindage magnétique, le tweeter offre une réponse extrêmement naturelle. Il réduit la résonance en adaptant une technologique d'amortissement interne unique.

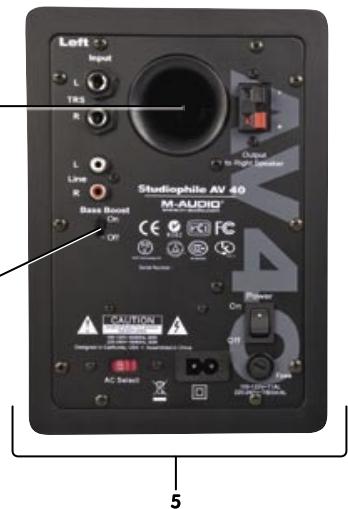

3. Port “bass reflex”

Le trou sur l'arrière correspond au port bass reflex. Il est conçu pour décharger les signaux très basses fréquences et améliorer la réponse des basses d'ensemble. . Commande de Bass-Boost La commande de Bass-Boost sur l'arrière des Studiophile AV 40 vous donne un gain basse fréquence supplémentaire et donne une grande polyvalence aux enceintes pour différents espaces et préférences d'écoute. 5. Le caisson

Combiné avec les autres composants, le caisson des Studiophile AV 40 joue un rôle important. Il est constitué d'une fibre de moyenne densité (MDF) spéciale et d'un renforcement intérieur exceptionnel, conçu pour absorber les vibrations etles impacts dans des conditions extrêmes. De plus, notre caisson d'enceinte innovant inclut un matériau acoustique soigneusement placé, de façon à ce que les Studiophile AV 40 donnent l'impression d'être plus grands - offrant une réponse de basses plus naturelle et douce.

M-AUDIO Guide de l’utilisateur du Studiophile AV 40 [ 3

6. Entrée auxiliaire stéréo 7. Diviseur de fréquences

et sortie casque et amplificateurs de Pour une plus grande souplesse, nous avons puissance inclus une entrée “Aux” stéréo qui vous permet de L'égalisation active, les diviseurs de fréquences et brancher une deuxième source audio (tel qu'un les amplificateurs de puissance des Studiophile lecteur de musique portable) en plus de l'entrée ay 40 ont été spécialement mis au point pour RCA principale à l'arrière. La commande volume le woofer et le tweeter employés. Le diviseur fonctionne simultanément sur les deux sources. … distribue les fréquences basses, moyennes et De plus, une sortie casque stéréo est disponible hautes aux différents composants afin de réduire près de la prise “Aux”, qui coupe les enceintes et la distorsion et les pertes de son, ce qui permet alimente un casque. d'obtenir un son équilibré. Installation P our que les performances des Studiophile AV 40 soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation. Précautions à prendre Connexions : Brancher les entrées RCA de vos Studiophile AV 40 aux sorties correspondantes d'une carte son, d'un lecteur portable de musique ou d'un autre dispositif audio. Nous vous recommandons d'utiliser les câbles fournis (ou des câbles de qualité supérieure ou égale) pour tous vos branchements. Assurez-vous que les enceintes Studiophile AV 40 sont éteintes avant de réaliser les branchements. Si vous devez brancher les haut-parleurs Studiophile AV 40 à un dispositif avec des entrées jack 6,35 mm, comme l'interface USB MobilePre de M-Audio, vous pouvez acheter un câble d'adaptation qui aura une connexion jack 6,35 mm d'un côté et une connexion RCA de l'autre. Fonctionnement correct de l'alimentation : Les Studiophile AV 40 intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant la mise sous tension, veuillez vous assurer que le bouton “on/off/volume” des Studiophile AV 40 est bien complètement tourné dans le sens inverse des aiguilles d'une montre. ATTENTION !- L'utilisation d'une tension inappropriée peut entraîner une situation de danger et/ou de dommage aux composants des haut-parleurs non couverts par leur garantie. Français

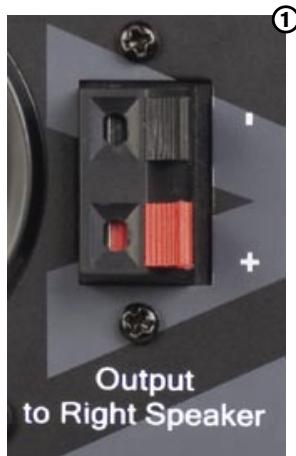

M-AUDIO Pads acoustiques/ antidérapants Afin de réduire les vibrations et de renforcer la stabilité, nous vous recommandons d'utiliser les pads acoustiques/antidérapants fournis sur le fond des enceintes et sur les supports (si vous utilisez ces supports). Connexions du câble de haut-parleur © Utilisez le câble transparent inclus dans l'emballage des Studiophile AV 40 pour brancher les haut-parleurs entre eux via les prises clip à ressort noir et rouge à l'arrière de chaque enceinte. Output to Right Speaker Connexion à une carte son ou à un autre dispositif de sortie audio © Avant de brancher les enceintes Studiophile AV 40, assurez-vous que l'alimentation provenant du dispositif de sortie a été éteinte et que le système Studiophile AV 40 l'est également. Branchez le câble RCA aux connecteurs de sortie correspondants de votre carte son, lecteur de musique portable, etc. Vous pouvez aussi utiliser le câble stéréo mini-jack noir pour brancher un dispositif supplémentaire à l'entrée “Aux” sur la façade des Studiophile AV 40. Réglage du commutateur d’égalisation “Bass Boost” © Bass Boost Le commutateur à deux positions fournit une On subtile augmentation de la réponse des basses. Le mode On augmente sensiblement le gain basse fréquence via le woofer et le port bass- Off reflex. Le mode Off produit une réponse naturelle, plus équilibrée à la plupart des conditions d'écoute. A Reportez vous à l'Annexe C pour la courbe de réponse de fréquence du “Bass Boost”.

M-AUDIO Guide de l’utilisateur du Studiophile AV 40 [ 5 Placement des Studiophile AV 40 l e placement de vos enceintevs modifie passablement leur sonorité. Reportez vous à la description suivante pour un placement correct de vos Studiophile AV 40.

1. Les deux enceintes et l'auditeur doivent | Enceinte gauche Enceinte droite

être situés de façon à former un triangle équilatéral.

2. Idéalement, le haut des woofers doit être

à la même hauteur que les oreilles de l'auditeur. Votre garantie Studiophile AV 40 Termes de la garantie M-Audio garantit que les produits sont dépourvus de défauts de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur originel et que celui-ci soit enregistré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit. Enregistrement de la garantie Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la meilleure qualité qui soit. Inscrivez-vous sur www.m-audio.fr/register pour participer à des promotions M-Audio et pour recevoir des mises à jour GRATUITES. © 2006 Avid Technology, Inc. Tous droits réservés. Les caractéristiques du produit, les spécifications, la configuration système minimale et la disponibilité peuvent être modifiées sans avertissement. Avid, M-Audio et Studiophile AV 40 sont soit des marques commerciales soit des marques déposées de Avid Technology, Inc. Toutes les autres marques contenues dans ce document sont la propriété de leurs propriétaires respectifs. Français

M-AUDIO Annexe Annexe À : Caractéristiques techniques Type : enceinte de bureau à deux voies Woofer : 4" (10 cm) de diamètre, blindage magnétique, cône incurvé à bobine mobile à haute température Tweeter : 1" (8 cm) de diamètre, en soie naturelle avec blindage magnétique Réponse en fréquence: | 85 Hz- 20 kHz Fréquence de crossover: | 2,7 kHz RMS SPL : 101,5 dB @ 1 mètre Q Rapport signal-bruit : >90dB (typique, pondéré A) Connecteurs d'entrée : Entrée ligne RCA gauche et droit et Jack 6,35 mm TRS Polarité : le branchement d'un signal positif sur l'entrée “+” provoque un déplacement du woofer vers l'extérieur Puissance dynamique : 20 watts RMS sous 4 ohms par canal Impédance d'entrée : 10 k ohm asymétrique, 20 k ohm symétrique Sensi té d'entrée : une entrée de bruit rose de 100 mV produit en sortie une valeur SPL de 90 dBA à une distance d'un mètre avec le volume au maximum Protection : interférence REF, limitation du courant de sortie, surchauffe, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique Indicateur : Anneau LED lumineux bleu autour du bouton “on/off/volume” sur la façade Alimentation requise : 100-120V/-50/60Hz, 220-240V/-50/60Hz ; alimentation par câble de ligne 2 circuits détachable Caisson : panneaux MDF plaqués vinyle Dimensions : 222mm (hauteur) x 185mm (largeur) x 184mm (profondeur) Poids : 6,34 kg Les caractéristiques techniques peuvent être modifiées sans avertissement

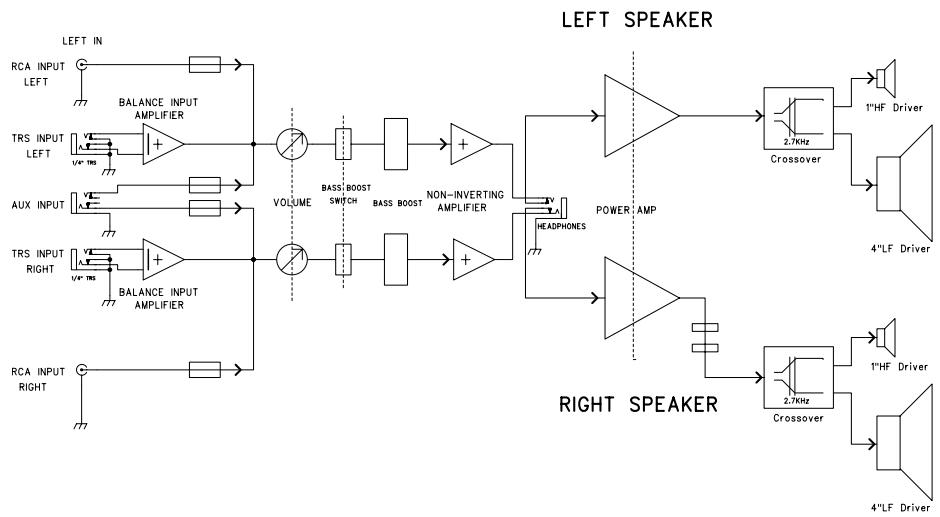

Annexe B - Schéma fonctionnel RG RS sea aout GE — 51 LEFT SPEAKER

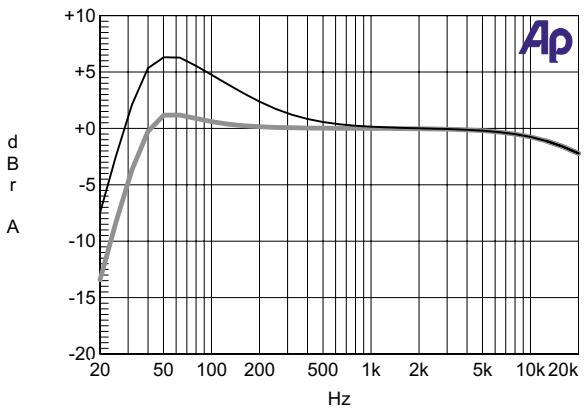

RIGHT SPEAKER ie Annexe C — Courbe de réponse de fréquence du Bass Boost d Ti
