Type de produit	Moniteur Gaming LED
Taille de l'écran	24 pouces
Résolution	1920 x 1080 (Full HD)
Fréquence de rafraîchissement	120 Hz
Temps de réponse	2 ms (GTG)
Technologie d'affichage	TN (Twisted Nematic)
Angles de vision	170° horizontal, 160° vertical
Connectivité	HDMI, DisplayPort, DVI-D, VGA
Alimentation électrique	100-240V AC, 50/60Hz
Dimensions (avec pied)	56,4 x 39,4 x 23,5 cm
Poids	6,5 kg
Compatibilités	Compatible avec PC et consoles de jeux
Fonctions principales	Technologie 3D, réglage de la hauteur, pivot, inclinaison
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente
Sécurité	Respecter les consignes de sécurité électrique, éviter l'humidité
Informations générales	Idéal pour les gamers, faible latence, technologie de réduction du flou de mouvement

FOIRE AUX QUESTIONS - XL2420T BENQ

Comment résoudre un problème d'affichage noir sur le BENQ XL2420T ?

Vérifiez que le câble d'alimentation est correctement branché et que le moniteur est allumé. Assurez-vous également que le câble vidéo est bien connecté à la source. Si le problème persiste, essayez de changer la source d'entrée.

Que faire si le moniteur ne détecte pas le signal de l'ordinateur ?

Vérifiez que le bon port d'entrée est sélectionné sur le moniteur. Testez également avec un autre câble vidéo ou un autre port de votre ordinateur. Si possible, essayez de connecter le moniteur à un autre ordinateur pour isoler le problème.

Comment calibrer les couleurs sur le BENQ XL2420T ?

Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton Menu. Allez dans les paramètres d'image et ajustez les niveaux de contraste, de luminosité et de couleur selon vos préférences. Vous pouvez également utiliser des outils de calibration professionnels pour des résultats optimaux.

Comment régler la fréquence de rafraîchissement du BENQ XL2420T ?

Allez dans les paramètres d'affichage de votre système d'exploitation. Sous Windows, cliquez avec le bouton droit sur le bureau, sélectionnez 'Paramètres d'affichage', puis 'Propriétés de l'adaptateur d'affichage'. Dans l'onglet Moniteur, vous pourrez choisir la fréquence de rafraîchissement souhaitée.

Le moniteur a des pixels morts, que faire ?

Les pixels morts peuvent parfois être résolus par des techniques de 'massage' ou en utilisant des logiciels conçus pour stimuler les pixels. Si le problème persiste, contactez le support client de BENQ pour discuter des options de garantie ou de réparation.

Comment activer le mode 3D sur le BENQ XL2420T ?

Assurez-vous que votre source vidéo prend en charge le 3D. Allez dans le menu OSD et activez le mode 3D. Assurez-vous également que les lunettes 3D sont correctement synchronisées avec le moniteur.

Comment nettoyer l'écran du BENQ XL2420T ?

Utilisez un chiffon en microfibre doux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs et ne vaporisez jamais le nettoyant directement sur l'écran.

Le son ne fonctionne pas, que faire ?

Vérifiez que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Assurez-vous que le volume est réglé correctement dans le menu OSD et sur votre appareil source. Si le problème persiste, testez avec un autre appareil.

MODE D'EMPLOI XL2420T BENQ

Manuel d'utilisation

Copyright © 2011 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrivie, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n’assure aucune représentation ou garantie, express ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d’apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Sécurité de l'alimentation électrique

Observez ces instructions de sécurité pour obtenir les valeurs de performance et la plus grande longévité de votre moniteur.

• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez your equipment près d'une prise électrique facilement accessible.
• Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.
• Un cordon d'alimentation supérieur ou égal à H03VV-F ou H05VV-F, 2G ou 3G, 0,75mm² doit être utilisé.

Entretien et nettoyage

• Nettoyage. Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aérosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
• N'introduisez jamais d'objet, ne renversez jamais de liquide dans l'appareil.

Entretien

N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrite ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

BenQ ecofacts

• Mercury-free LED-backlit display
• BFR/PVC-free casing plastics
• Eco-friendly ink printing in packaging box
• Affichage rétroéclairé par DÉL sans mercure
• Plastiques du boîtier sans BFR/PVC
• Impression à l'encre écologique dans l'emballage

Sommaire

Copyright 2

Limitation de responsabilité 2

Sécurité de l'alimentation électrique 2

Pour commencer 5

Présentation du moniteur 7

Vue avant. 7 Vue arrière. 7

Installation matérielle du moniteur 9

Comment séparer le pied et la base 15 Ajuster la hauteur du moniteur 17 Pivoter le moniteur 18 Réglage de l'angle de vision 19 Utilisation du kit de montage du moniteur 20

Tirer pleinement profit de votre moniteur BenQ 21

Installation du moniteur sur un nouvel ordinateur 22 Mise à niveau du moniteur sur un ordinateur existant 23 Comment installer sur les systèmes Windows 7 24 Comment installer sur les systèmes Windows Vista 25 Comment regarder du contenu 3D sur votre moniteur 26

Comment ajuster votre moniteur 28

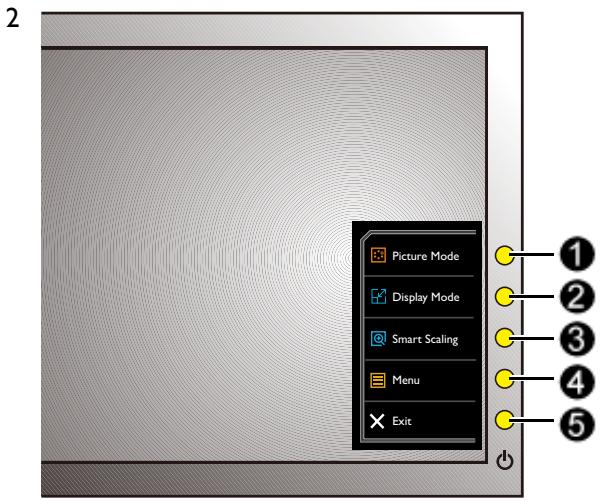

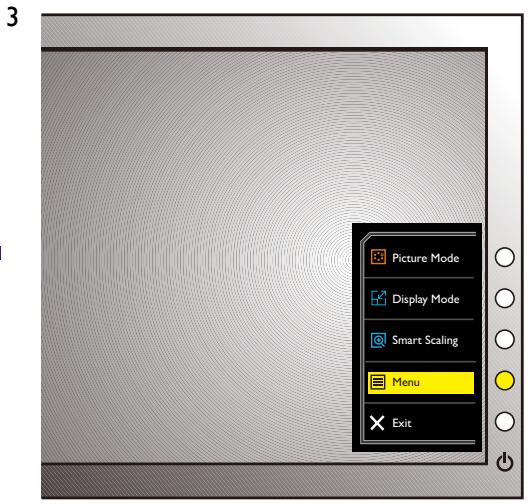

Le panneau de commande 28 S. Switch 29 Utilisation de base des menus 30 Optimisation de l'image 32 Personnaliser les touches spéciales 32 Configurer notre propre mode de jeu 33 Téléchargement de plus de modes de jeu en utilisant Game Mode Loader 33 Ajuster le mode d'affichage 34 Utiliser Échelonnement intelligent 34 Utiliser le Mode instantané 34

Naviguer dans le menu principal 35

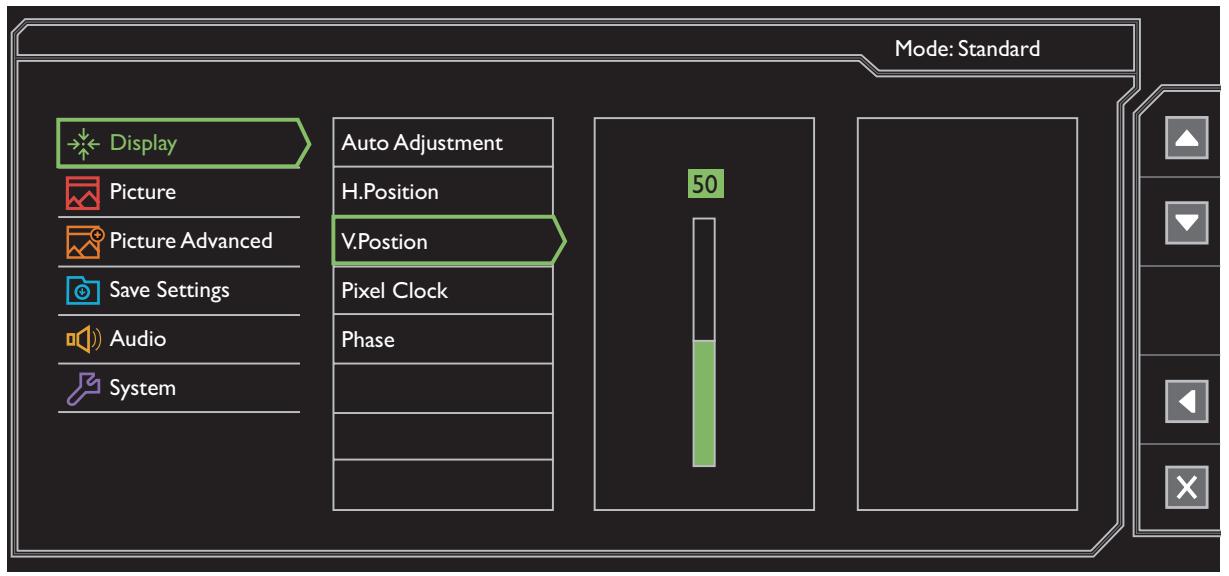

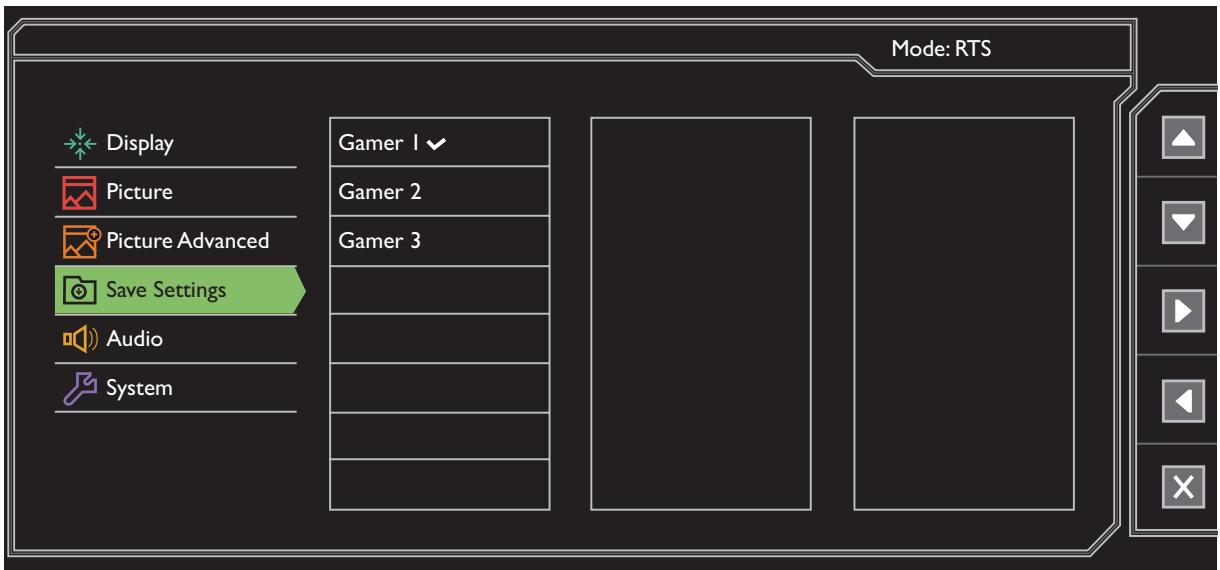

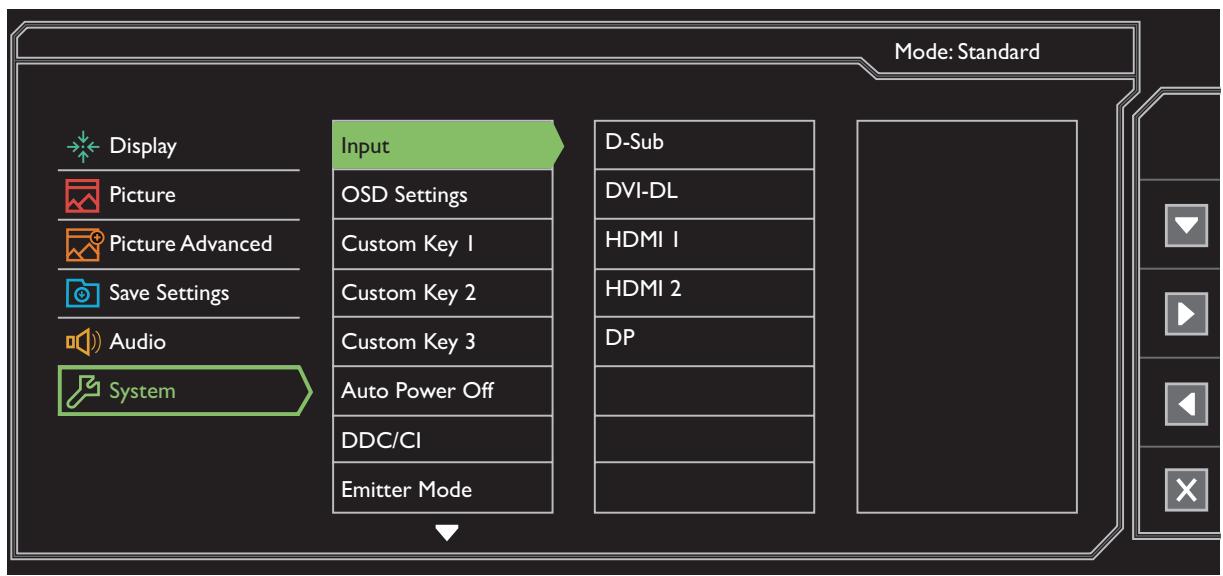

Menu d'affichage 36 Menu Image 38 Menu Image Avancée 41 Menu Enregistrer paramètres 45 Menu Son 46 Menu Système 47

Dépannage 51

Foire aux questions (FAQ) 51 Pour plus d'aide ? 53

Pour commencer

Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.

Moniteur à cristaux liquides BenQ
Pied du moniteur
Base du moniteur
S. Switch (Swift Switch)
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région.)
Câble USB
Câble matériel: D-Sub
Câble matériel: DVI-D à liaison double
Câble matériel: HDMI (Accessoire optionnel)
Câble matériel: DP (Accessoire optionnel)
Kit NVIDIA 3D Vision (XL2420TX seulement)
Housse de protection
Crochet du casque (Préinstallé, peut être retireé)

Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourrez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du moniteur pendant le transport.

Gardez toujours le produit et les accessoires hors de portée des jeunes enfants.

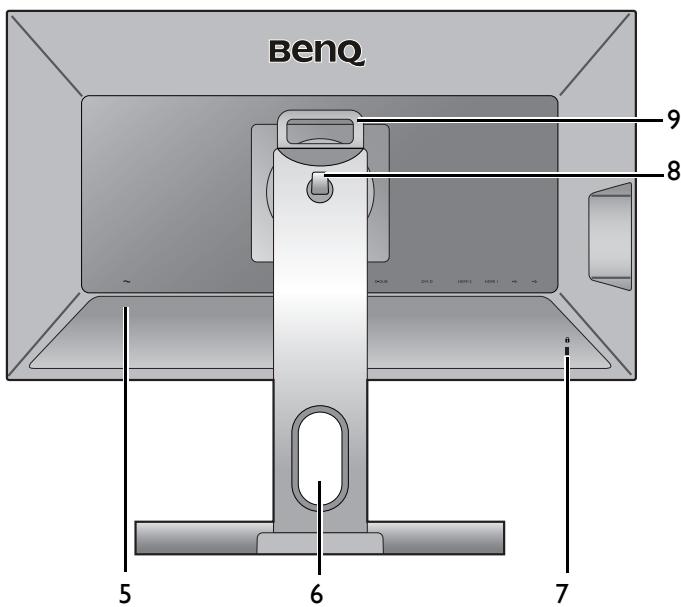

Vue arrière

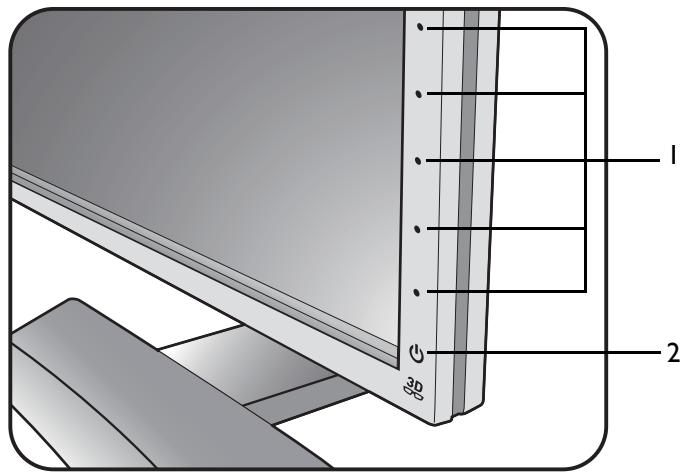

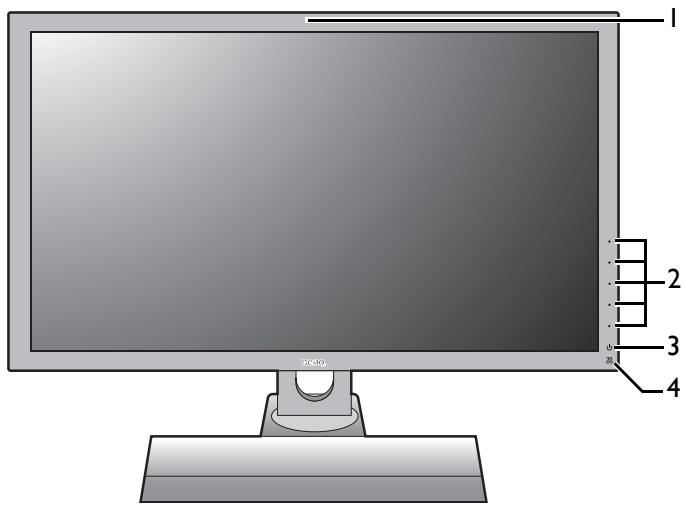

1. Capteur infrarouge (IR) (XL2420TX seulement) 2. Boutons de commande 3. Bouton d'alimentation 4. Témoin de l'émetteur infrarouge (IR)

1. Prise d'entrée alimentation secteur
2. Trou de gestion des câbles
3. Fente pour cadenas Kensington
4. Crochet du casque
5. Poignée

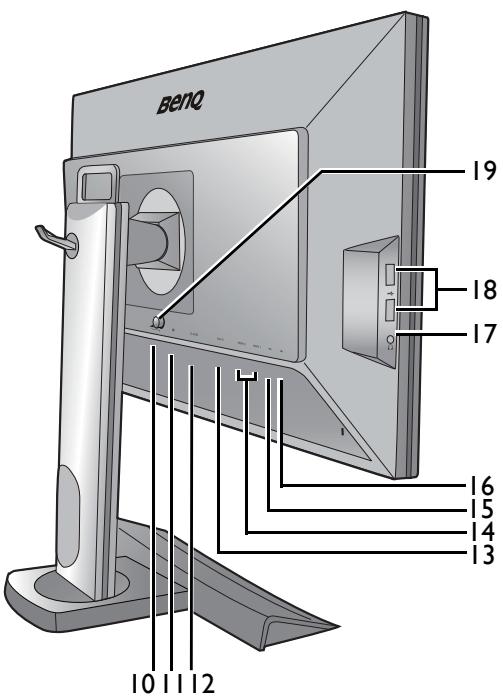

1. Connecteur S. Switch
2. Connecteur DisplayPort
3. Connecteur D-Sub
4. Connecteur DVI-D
5. Connecteur HDMI x 2
6. Port USB (montant; connexion au PC)
7. Ports USB (descendant ; connexion aux périphériques USB)
8. Prise casque
9. Ports USB x 2 (descendants ; connexion aux périphériques USB)
10. Bouton de libération du montage VESA

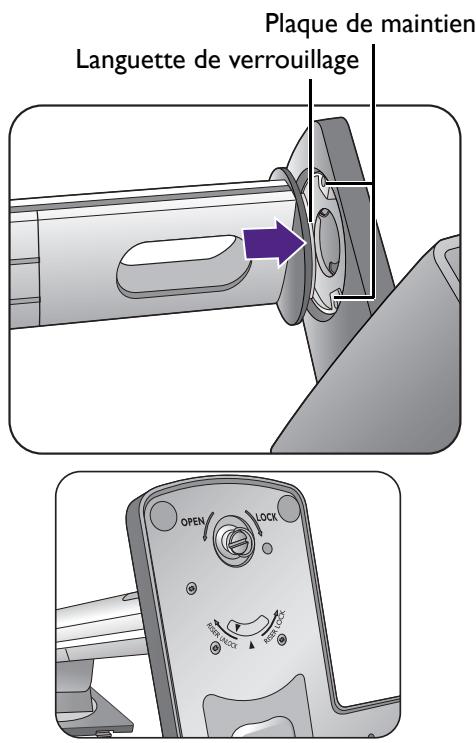

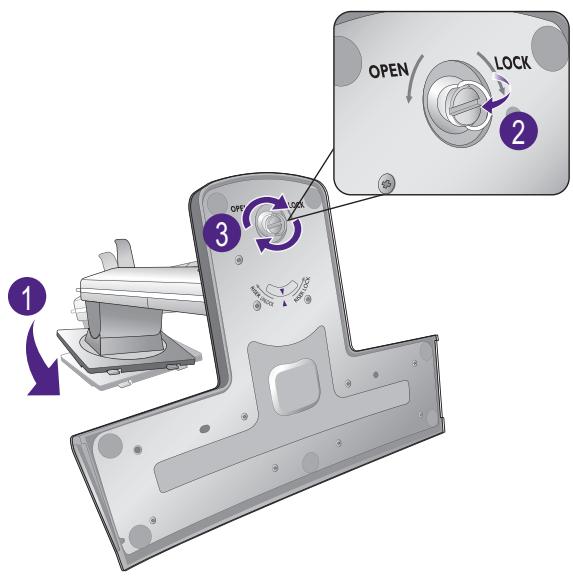

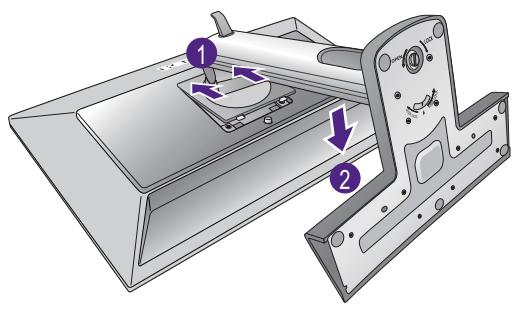

I. fixez la base du moniteur.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l’écran sur surface plane matelassée.

Orientez et alignez la partie creuse du pied avec l'extrémité du bras du support. Assurez-vous que les languettes de verrouillage à l'extrémité du pied ne sont pas en face des plaques de maintien sur le pied, puis poussez le pied et la base pour les assembler. Si la base est correctement assemblée, la flèche à l'extrémité du pied devrait pointer sur RISER UNLOCK.

Tournez le pied dans le sens antihoraire pour aligner la flèche à l'extrémité du pied avec celle sur la base du moniteur (1). Soulevez l'anse de la vis (2) et serrez la vis comme illustré (3). Puis repoussez l'anse.

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

Orientez et alignez le bras du support avec le moniteur (1), puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place (2).

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

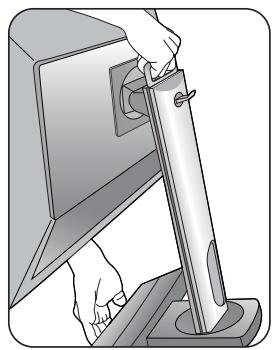

Soulevez doucement le moniteur, retournez-le et placez-le droit sur son support sur une surface plane et égale.

Pour déplacer le moniteur, vous devez tenir la poignée et le bas de la base du pied en même temps, comme illustré. Vous pouvez protéger le moniteur en utilisant la housse de protection fournie.

Vous pouvez souhaiter ajuster la hauteur du pied du moniteur. Voir « Ajuster la hauteur du moniteur » à la page 17 pour plus d'informations.

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

2. Connectez le câble vidéo de l'ordinateur.

N'utilisez pas à la fois le cable DVI-D et le cable D-Sub sur le même ordinateur. Le seul cas dans lequel les deux cables peuvent être utilisés est s'ils sont connectés à deux ordinateurs différents avec les systèmes vidéo appropriés.

Pour connecter le cable D-Sub

Branchez le connecteur du cable D-Sub (à l'extrémité sans filtre ferrite) au connecteur video du moniteur. Branchez l'autre prise du cable (à l'extrémité avec filtre ferrite) au connecteur video de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

Pour connecter le câble DVI-D à liaison double, branchez le connecteur du câble DVI-D à liaison double au connecteur vidéo du moniteur. Branchez l'autre prise du câble (à l'extrémité avec filtre ferrite) au connecteur vidéo de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

Soit

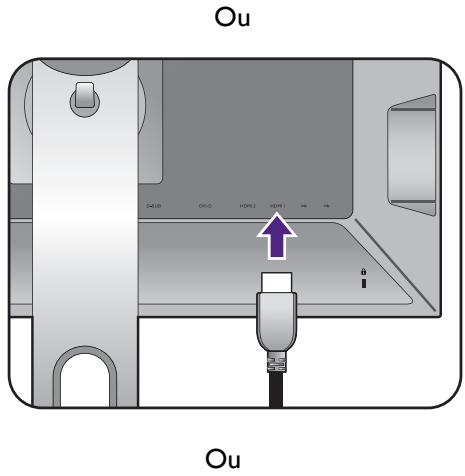

Pour connecter le câble HDMI

Branchez la prise du cable HDMI au port HDMI sur le moniteur. Branchez l'autre extrémité du cable HDMI au port HDMI d'un appareil de sortie numérique.

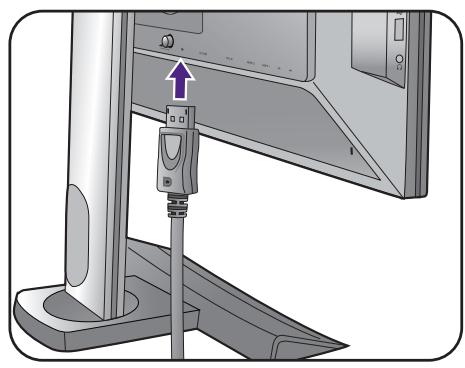

Pour connecter le cable DP

Branchez le connecteur du câble DP au connecteur vidéo du moniteur. Branchez l'autre prise du câble au connecteur vidéo de l'ordinateur.

S'il y a plus d'une méthode de transmission vidéo à votre disposition, vous pouvez prendre la qualité d'image de chaque câble vidéo en considération avant de faire la connexion.

• Meilleure qualité : HDMI / DVI-D / DP
• Bonne qualité : D-Sub

Les câbles vidéo inclus dans votre emballage et les illustrations des connecteurs à droite peuvent varier selon le produit fourni pour votre région.

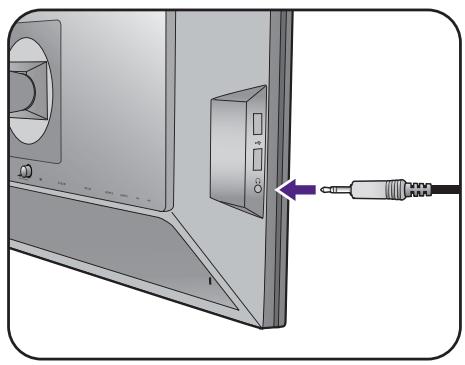

3. Connectez le casque.

Vous pouvez connecter un casque à la prise casque sur le côté gauche du moniteur.

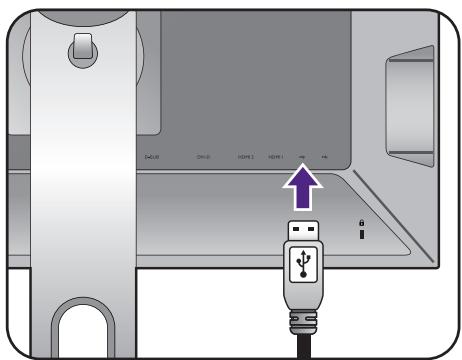

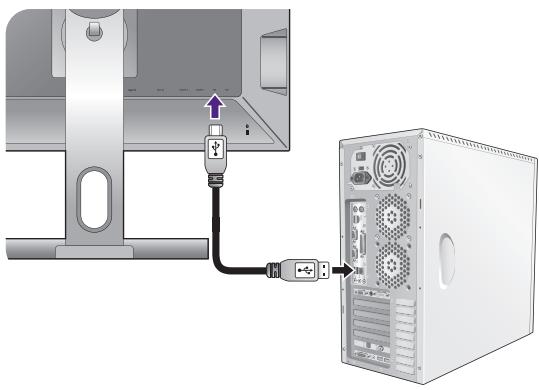

4. Connectez les périphériques USB.

Branchez le câble USB entre le PC et le moniteur (via le port USB montant au dos). Ce port USB montant transmet les données entre le PC et les périphériques USB connectés au moniteur.

Branchez les péripériques USB via les autres ports USB (descendant) sur le moniteur. Ces ports USB descendants transmettent les données entre les péripériques USB connectés et le port montant.

Voir l'image à droite.

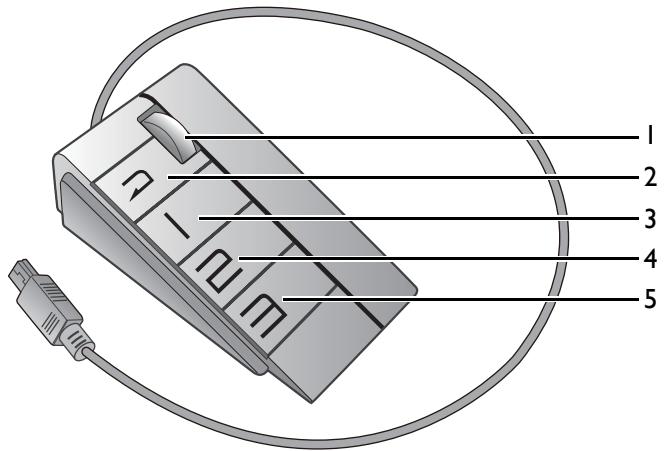

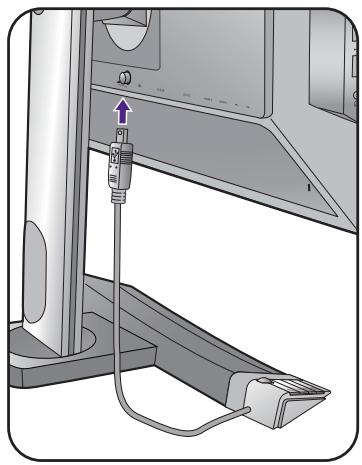

5. Connectez s. switch au moniteur.

Connectez S. Switch à la prise de S. Switch située à l'arrière du moniteur. Et placez S. Switch à côté de la base de votre moniteur.

Vous pouvez placer S. Switch à la gauche ou à la droite de la base du moniteur.

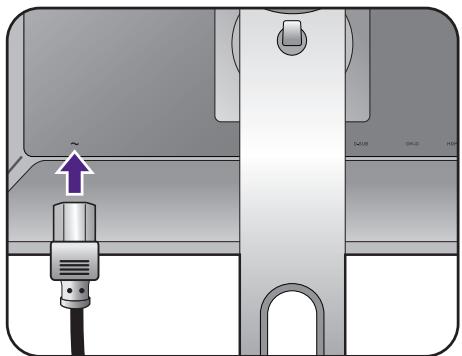

6. Connectez le câble d'alimentation au moniteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquée ≈ sur l'arrière du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

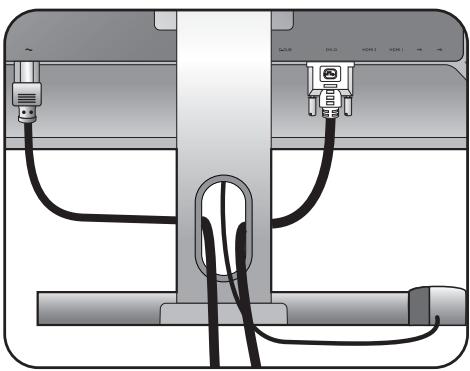

8. Connexion de l'alimentation et mise sous tension.

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

L'image peut être différente du produit fourni dans votre région.

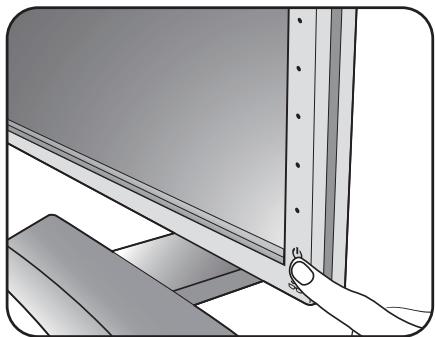

Allumez le moniteur en appuyant sur le bouton d'alimentation sur le moniteur.

Mettez l'ordinateur également sous tension et suivez les instructions de « Tirer pleinement profit de votre moniteur BenQ » à la page 21 pour installer le logiciel du moniteur.

Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

Lorsque le moniteur est allumé, pour éviter la surchauffe, ne couvrez pas le moniteur avec la housse de protection fournie et n'obstruez pas les trous de ventilation.

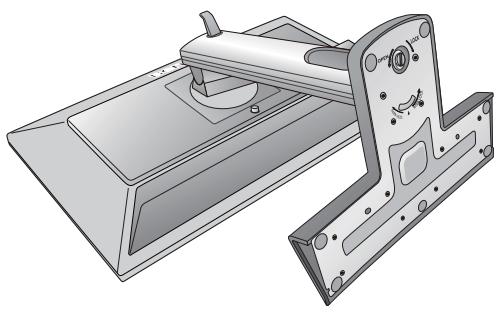

I. préparez le moniteur et la zone.

Mettez le moniteur hors tension et l'alimentation avant de débrancher le câble d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le câble signal du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l’écran est placée sur un objet tel qu’une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

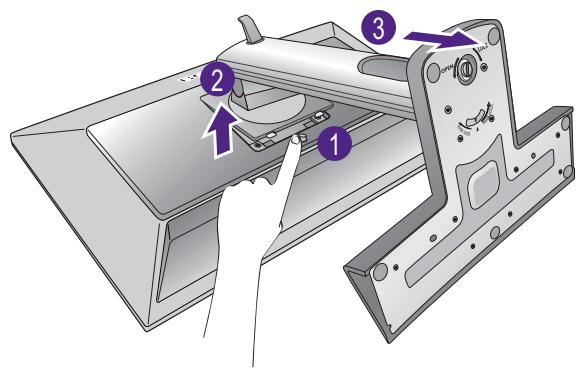

2. Retirez le support du moniteur.

Tout en appuyant et maintenant le bouton de libération du montage VESA (1), séparez le pied du moniteur (2 et 3).

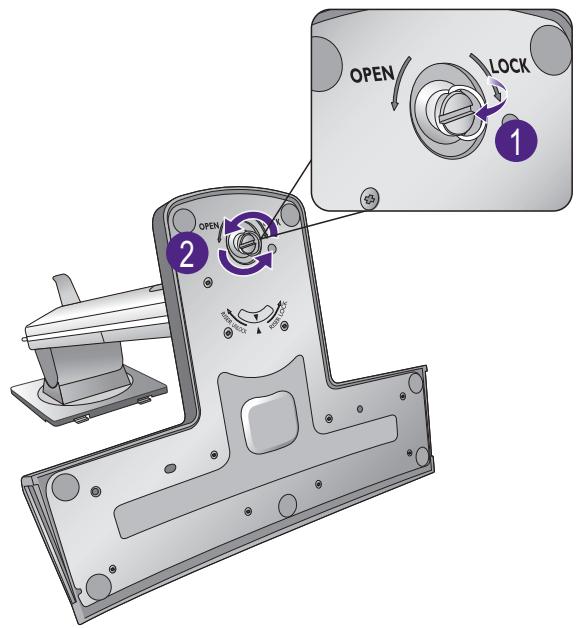

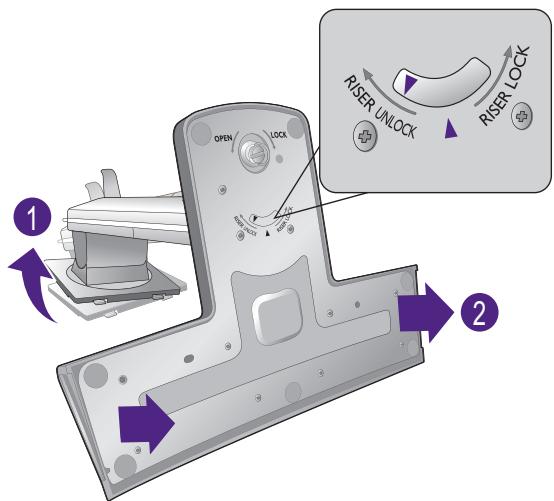

3. Retirez la base du moniteur.

Alignez la flèche au-dessous de la base avec celle sur le pied du moniteur. Soulevez l'anse de la vis (1) et déverrouillez la vis comme illustré (2).

Tournez le pied dans le sens horaire pour que la flèche au-dessous du pied pointe sur RISER UNLOCK (1). Puis, détachez la base du pied (2).

Vous pouvez retirer le crochet du casque comme illustré. Conservez le crochet du casque en lieu sûr.

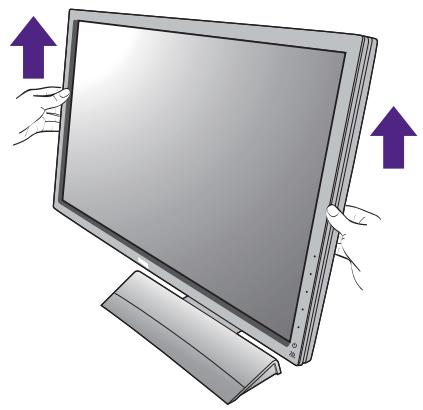

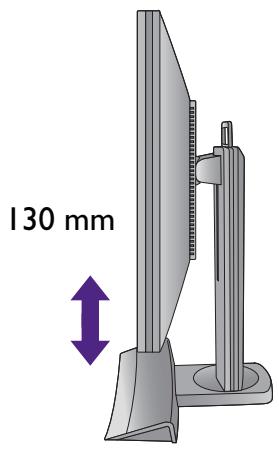

Ajuster la hauteur du moniteur

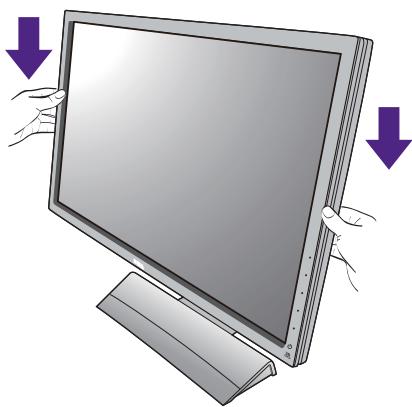

Pour ajuster la hauteur du moniteur, appuyez simultanément sur les côtes gauche et droite de l'écran pour abaisser le moniteur ou le soulever à la hauteur désirée.

• Évitez de placer les mains sur la partie supérieure ou inférieure du pied réglable en hauteur ou en bas du moniteur, car le moniteur en montant ou descendant peut causer des blessures. Éloignez les enfants du moniteur lorsque vous effectuez cette opération.

• Si le moniteur a été pivoté en mode portrait et l'ajustement de la hauteur est souhaité, vous devez noter que l'écran large empêchera le moniteur d'être abaissé à sa hauteur minimale.

I. faites pivoter l'affichage.

Avant de tourner le moniteur à une orientation en portrait, l'affichage doit être pivoté de 90 degrés.

Cliquez du bouton droit sur le bureau et sélectionnez Résolution d'écran dans le menu. Sélectionnez Portrait dans Orientation, et appliquez le réglage.

Selon le système d'exploitation sur votre PC, différentes procédures doivent être suivies pour ajuster l'orientation de l'écran. Consultez le document d'aide de votre système d'exploitation pour plus de détails.

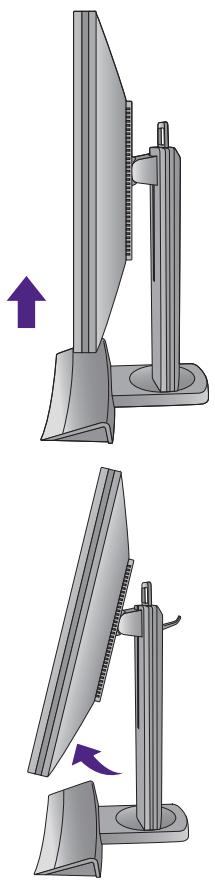

2. Déployez complètement le moniteur et inclinez-le.

Soulevez doucement l'affichage vers le haut et déployez-le à la position déployée maximale. Puis faites pivoter le moniteur.

Le moniteur doit être déployé verticalement pour lui permettre de pivoter de mode paysage en mode portrait.

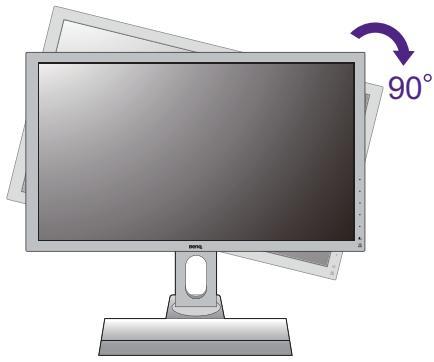

3. Faites pivoter le moniteur de 90 degrés dans les sens des aiguilles d'une montre comme illustré.

Pour éviter que le bord de l'affichage LCD n'heurte la surface de la base lors du pivotement, n'oubliez pas de déployer le moniteur à sa position la plus haute avant de commencer à faire pivoter l'affichage. Vous devez vous assurer qu'il n'y a pas d'obstacle autour du moniteur et qu'il y a assez de place pour les câbles.

1. Ajustez le moniteur à l'angle d'affichage souhaité.

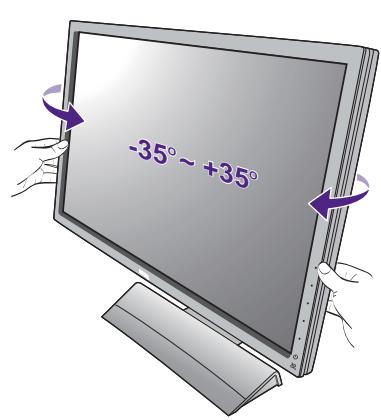

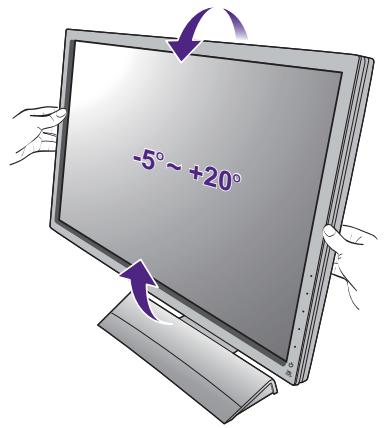

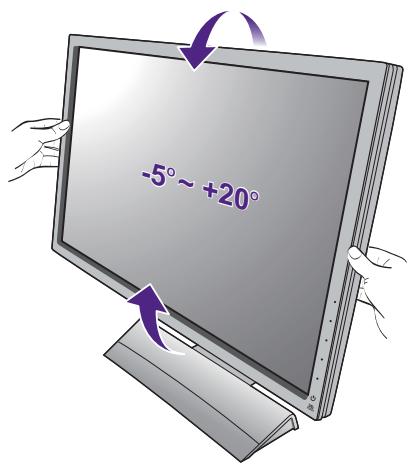

Réglage de l'angle de vision

Vous pouvez positionner l'écran à l'angle souhaité avec une inclinaison du moniteur de -5° à +20°, une rotation du moniteur de 70° (total gauche et droite) et une hauteur du moniteur de 130 mm.

Utilisation du kit de montage du moniteur

L'arrière de votre moniteur LCD a une monture standard VESA avec une forme de 100mm, permettant l'installation d'un support de montage au mur. Avant de commencer l'installation d'un kit de montage du moniteur, lisez attentivement les précautions ci-dessous.

Les dimensions maximales de l'appui de montage VESA compatible avec ce moniteur sont 125mm x 125mm.

Précautions :

• Montez votre moniteur et son kit de montage sur un mur plat.
• Assurez-vous que le mur est suffisamment résistant pour supporter le poids du moniteur.
• Mettez le moniteur hors tension et l'alimentation avant de déconnecter les câbles du moniteur LCD.

I. retirez la base du moniteur.

Détachez le pied du moniteur comme indiqué dans les étapes 1 à 2 de « Comment séparer le pied et la base » à la page 15.

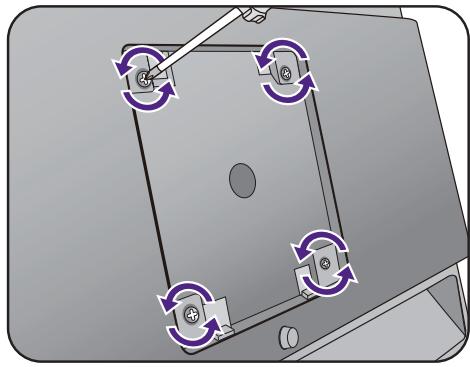

2. Retirez le couvercle arrière.

Utilisez un tournevis cruciforme pour retirer les vis qui fixent le couvercle arrière au moniteur. L'utilisation d'un tournevis à pointe magnétisée est recommandée pour éviter de perdre les vis.

Au cas où vous souhaitez utiliser votre moniteur sur le support ultérieurement, veuillez conserver la base du moniteur, le support du moniteur et les vis dans un endroit sûr pour une utilisation ultérieure.

Tirer pleinement profit de votre moniteur benq

Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnelisé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ.

Les circonstances de connexion et d'installation de votre moniteur LCD BenQ détermine la procédure à suivre pour installer correctement le logiciel pilote personnelisé du moniteur LCD BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous connectez le moniteur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de moniteur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de sélectionner un modèle de moniteur. À ce moment, cliquez sur le bouton Disque fourni, insérez le CD-ROM du moniteur LCD BenQ et sélectionnez le modèle de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour l'installation automatique (nouvelle) ou mise à niveau (existante), voir :

« Installation du moniteur sur un nouvel ordinateur » à la page 22. - « Mise à niveau du moniteur sur un ordinateur existant » à la page 23.

• Si un nom d'utilisateur et un mot de passe sont nécessaires pour vous connecter à votre ordinateur Windows, vous devez voir le logiciel pilote du moniteur. De plus, si votre ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de stratégie du réseau peuvent empêcher d'installer le logiciel sur tout ordinateur.
• Pour vérifier le nom du modèle acheté, consultez l'étiquette des caractéristiques sur l'arrière du moniteur.

Installation du moniteur sur un nouvel ordinateur

Cette instruction donne la procédure en détail pour la sélection et l'installation du logiciel pilote personnalisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y être connecté.

Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de « Mise à niveau du moniteur sur un ordinateur existant »

I. Suivez les instructions dans « Tirer pleinement profit de votre moniteur BenQ » à la page 21. Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invitations jusqu'à l'affichage de l'option pour Installer les pilotes de périphérique matériel. 2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur. 3. Sélectionnez la case à cocher Recherchez un pilote approprié pour mon périphérique et cliquez sur Suivant. 4. Sélectionnez la case à cocher Lecteurs de CD-ROM (déselectionnez toutes les autres) et cliquez sur Suivant. 5. Regardez et confirmez que l'assistant a sélectionné le nom correct de votre moniteur et cliquez sur Suivant. 6. Cliquez sur Terminer. 7. Redémarrez l'ordinateur.

Mise à niveau du moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellement compatible pour les systèmes d'exploitation Windows Vista et Windows 7.

Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du logiciel pilote du moniteur nécessite l'installation du fichier information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modèle de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.

• « Comment installer sur les systèmes Windows 7 » à la page 24.
• Comment installer sur les systèmes Windows Vista » à la page 25.

Comment installer sur les systèmes windows 7

Ouvrez les Propriétés d'affichage.

Allez à Démarrer, Panneau de configuration, Matériel et audio, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

Par ailleurs, cliquez-droit sur le bureau et sélectionnez Personnaliser, Affichage

1. Sélectionnez Propriétés dans le menu.
2. Cliquez sur l'onglet Matériel.
3. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
4. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.
5. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
6. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
7. Cliquez sur Parcourir et naviguez au répertoire suivant: d:\BenQ_LCD\Driver\ (ou d'est la lettre de lecteur désignant le lecteur de CD-ROM).

La lecture de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D:' ou 'E:' ou 'F:' etc.

1. Sélectionnez le nom de dossier correct de votre moniteur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

Comment installer sur les systèmes windows vista

Ouvrez Afficher les paramètres.

Cliquez du bouton droit sur le bureau et sélectionnez Personnaliser dans le menu contextuel.

Sélectionnez Afficher les paramètres dans la fenêtre Personneliser l'apparce et lessons.

La fenêtre Afficher les paramètres s'affiche.

1. Cliquez sur le bouton Paramètres avancés. La fenêtre Propriétés du moniteur PnP générique s'affiche.
2. Cliquez sur l'onglet Moniteur et sur le bouton Propriétés.
3. Cliquez sur Continuer dans la fenêtre d'invite Contrôle du compte utilisateur.
4. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.
5. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
6. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
7. Cliquez sur Parcourir et naviguez au répertoire suivant: d:\BenQ_LCD\Driver\ (ou d'est la lecture de lecteur désignant le lecteur de CD-ROM).

La lecture de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D:' ou 'E:' ou 'F:' etc.

1. Sélectionnez le nom de dossier correct de votre moniteur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

Comment regarder du contenu 3D sur votre moniteur

Votre moniteur prend en charge la lecture du contenu en trois dimensions (3D) transféré via un cable DVI-D à liaison double. Cependant, vous devez avoir le matériel informatique approprié et des logiciels qui sont compatibles avec la lecture d'images 3D.

Le contenu 3D peut également être transféré au XL2420TX via un câble HDMI (version 1.3 ou plus).

Toutes les options du menu ne sont pas disponibles pour la lecture d'images 3D.

Configuration requise

• Moniteur LCD BenQ XL2420T / XL2420TX
• Lunettes 3D compatibles
• PC avec système d'exploitation Microsoft Windows Vista ou Windows 7
• Unités de traitement graphique (GPU) compatibles avec les derniers fichiers de pilotes installés ou les pilotes sur le CD des pilotes NVIDIA
• Logiciels compatibles avec la lecture 3D

Pour les accessoires compatibles, visitez http://www.nvidia.com/object/3d-vision-requirements.html. Pour les lecteurs 3D appropriés, vérifiez avec les fournisseurs de contenu 3D.

• Contactez NVIDIA ou visitez le site Web de NVIDIA (http://www.nvidia.com/page/home.html) pour l'achat et les paramètres du GPU compatible.
• Visitez le site Web de NVIDIA pour les derniers fichiers de pilotes du GPU.

Lecture du contenu 3D

Suivez les manuels d'instruction de vos accessoires pour installer le matériel et les logiciels. Si les lunettes 3D sont correctement connectées et le signal IR est détecté, le témoin de l'émetteur IR en bas à droite du moniteur et sur le module de l'émetteur IR (acheté séparément pour le XL2420T) s'allumera.

Pour améliorer la performance des lunettes 3D, vous pouvez procéder comme suit :

• Sur le XL2420TX, vérifie s'il y a des obstacles devant le capteur infrarouge situé en haut sur l'avant du moniteur qui empêchent le capteur de recevoir les signaux des lunettes 3D. Allez à Système et Mode émetteur et changez le paramètre si nécessaire. Voir « Mode émetteur (XL2420TX seulement) » à la page 49 pour plus d'informations.
• Sur le XL2420T ou XL2420TX, suivez les manuels d'instruction des accessoires pour apporter les ajustements.

Si vous pouvez ajuster la luminosité lorsque vous regardez du contenu 3D, allez à Image et NVIDIA® 3D LightBoost™. Voir « Luminosité (pendant la lecture 2D) / NVIDIA® 3D LightBoost™ (pendant la lecture 3D) » à la page 38 pour plus d'informations.

Informations de sécurité pour regarder du contenu 3D

• Vous pouvez éprouver une fatigue oculaire après avoir regardé du contenu 3D pendant une certaine période de temps. Enlevez les lunettes 3D et reposez-vous pour soulager la fatigue oculaire.
• Si vous éprouvez des maux de tête, des étourdissements ou des nausées, cessez de regarder le contenu 3D immédiatement. Il peut être nécessaire de consulter un médecin si les symptômes persistent.
• Regarder du contenu 3D pendant une longue période de temps peut augmenter les risques de santé. Pour les petits enfants, les personnes âgées, les femmes enceintes ou les personnes faisant de l'hypertension ou ayant d'autres problèmes de santé, consultez un médecin avant de regarder du contenu 3D.

Le panneau de commande

Tous les menus à l'écran peuvent être accessibles par les touches de commande.

No.	Nom	Description
1.	Touches de commande	Accès de aux fonctions ou éléments du menu affichés sur l'écran, juste à côté de chaque touche.
2.	Touchecd'alimentation	Cette touche permet d'allumer ou d'éteindre le moniteur.

Les touches de commande sont intégrées dans un pavé tactile et sont indiquées par des témoins LED. Toucher un témoin LED représentée appuyant sur la touche de commande correspondante.

S. switch

Outre les touches de commande, S. Switch fournit également un moyen rapide de contrôle et d'accéder aux menus OSD.

Vous devez connecter S. Switch à votre moniteur avant utilisation. Suivez les instructions dans «Connectez S. Switch au moniteur.» à la page 13.

No.	Nom	Fonction
1.	Molette	Pour augmenter/diminuer.Défile vers le haut/bas dans un menu.Sélectionne un élément du menu en appuyant une fois.
2.	Bouton Retour	Retourne au menu précédent.
3.	Bouton Joueur 1	Appuyez pour passer au Joueur 1 (Mode d'image).Appuyez et maintenez pendant 5 secondes pour enregistrrer les réglages d'affichage personnelisés pour Joueur 1.
4.	Bouton Joueur 2	Appuyez pour passer au Joueur 2 (Mode d'image).Appuyez et maintenez pendant 5 secondes pour enregistrrer les réglages d'affichage personnelisés pour Joueur 2.
5.	Bouton Joueur 3	Appuyez pour passer au Joueur 3 (Mode d'image).Appuyez et maintenez pendant 5 secondes pour enregistrrer les réglages d'affichage personnelisés pour Joueur 3.

S. Switch est donc pour les moniteurs LCD BenQ XL2420T et XL2420TX exclusivement. Ne le connectez à peu autre appareil avec des ports USB.

Utilisation de base des menus

Vous pouvez utiliser le menu OSD pour ajuster tous les paramètres sur votre écran.

1. Appuyez sur une des touches de commande. Vous pouvez également appuyer sur la molette ou le bouton Retour sur S. Switch. 2. Le menu des touches spéciales est affiché. Les trois premières commandes sont des touches personnalisées et sont désignées pour des fonctions particulières. 3. Sélectionnez Menu pour accéder au menu principal. 4. Dans le menu principal, suivez les icônes à côté des touches de commande pour faire des ajustements ou la sélection. Voir « Naviguer dans le menu principal » à la page 35 pour des détails sur les options du menu.

No.	OSD dans le menu des touches spéciales	Icône OSD dans le menu principal	Fonction
1	Touches person 1	▲	• Par défaut, c'est la touche spéciale pour le Mode d'image. Pour changer les paramètres par défaut, voir « Personneliser les touches spéciales » à la page 32. • Pour l'ajustement haut/augmentation.
2	Touche perso 2		• Par défaut, c'est la touche spéciale pour le Mode d'affichage. Pour changer les paramètres par défaut, voir « Personneliser les touches spéciales » à la page 32. • Pour l'ajustement bas/diminution.
3	Touche perso 3	/	• Par défaut, c'est la touche spéciale pour l'Échelle intelligente. Pour changer les paramètres par défaut, voir « Personneliser les touches spéciales » à la page 32. • Accès aux sous-menus. • Sélectionne les éléments du menu.
4	Menu		• Active le menu principal. • Retourne au menu précédent.
5	Quitter	×	Quitte le menu OSD.

• OSD = Affichage à l'écran. Les touches spéciales ne fonctionnent que lorsque le menu principal est actuellement affiché. L'affichage des touches spéciales disparaît après quelques secondes sans activité de la touche.
• Pour déverrouiller les commandes OSD, appuyez et maintenez une touche pendant 10 secondes.

Le mode d'image par défaut est JTS1, qui est désigné pour les yeux JTS. Si vous préférez d'autres modes d'image, allez à Image avancée et changez le paramètre dans Mode d'image.

La meilleure manière d'obtenir un affichage optimal avec une entrée analogue (D-Sub) est d'utiliser la fonction Ajustement auto. Allez à Affich. et Ajustement auto pour optimiser l'image actuellement affichée à l'écran.

Lorsque vous connectez une sortie vidéo numérique en utilisant un câble numérique (DVI, HDMI ou DP), la fonction Ajustement auto sera désactivée, car le moniteur affichera automatiquement la meilleure image.

Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur lorsque vous utilisez la fonction Ajustement auto.

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utilitaire de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.

1. Exécutez le programme de test auto. exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, celle que le bureau de votre système d'exploitation. Cependant, il est recommandé d'utiliser auto. exe. Lorsque vous exécutez auto. exe, un motif de test s'affiche. 2. Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S. Switch pour faire apparaître le menu des touches spéciales. Sélectionnez Menu pour accéder au menu principal. 3. Allez à Affich. et Ajustement auto. 4. Si du bruit vertical est observé (comme un effet de rideau-tremblement des lignes verticales), sélectionnez Horloge Pixel et ajustez le moniteur jusqu'à la disparition du bruit. 5. Si du bruit horizontal est observé, sélectionnez Phase et ajustez le moniteur jusqu'à la disparition du bruit.

Personnaliser les touches spéciales

Les 3 touches de commande supérieures (également appelées touches personnalisées) servent de touches spéciales pour fournir un accès direct à des fonctions prédéfinies. Vous pouvez changer le réglage par défaut et désigner des fonctions différentes pour ces touches.

1. Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S. Switch pour faire apparaître le menu des touches spéciales. 2. Sélectionnez Menu pour accéder au menu principal. 3. Allez à Système. 4. Sélectionnez la touche personnalisée que vous souhaitez changer. 5. Dans le sous-menu, sélectionnez une fonction qui peut être accédée par cette touche. Un message s'affichera, indiquant que la configuration est terminée.

Configurer votre propre mode de jeu

Plusieurs modes d'image prédéfinis sur votre moniteur sont appropriés pour les yeux. Pour mieux répondre à vos besoins, vous pouvez modifier et enregistrer les paramètres d'affichage liés, et passer à votre propre mode de jeu facilement.

I. Ajustez les paramètres d'affichage liés dans les différents menus OSD. Les paramètres qui peuvent être personnalisés pour le mode de jeu sont :

• « Luminosité (pendant la lecture 2D) / NVIDIA® 3D LightBoost™ (pendant la lecture 3D) » (consultez la page 38)
• « Contraste » (consultez la page 38)
• « Finesse » (consultez la page 38)
• « Black Equalizer » (consultez la page 39)
• « Gamma » (consultez la page 39)
• « Temp. couleur » (consultez la page 39)
• « Teinte » (consultez la page 39)
• « Saturation » (consultez la page 39)
• « AMA » (consultez la page 39)
• « Mode instantané » (consultez la page 40)
• « Mode d'image » (consultez la page 42)
• « Mode d'affichage » (consultez la page 43)
• « Dynamic Contrast » (consultez la page 42)
• « Échelle intelligente » (consultez la page 43)
• « Focus intelligent » (consultez la page 44)
• « Volume » (consultez la page 46)
• « Muet » (consultez la page 46)
• Après avoir effectué tous les réglages, allez à Enregistrer paramètres et enregistrez dans un des modes de jeu.

Vous pouvez également appuyer et maintenir un des boutons du mode jeu (marqués I à 3) sur S. Switch pour enregistrer dans un des modes de jeu.

1. Si vous souhaitez passer à votre mode de jeu à tout moment, allez à Image Avancée et Mode d'image, et sélectionnez le mode de jeu que vous avez enregistré à l'Étape 2. Vos paramètres d'affichage préférés seront appliqués immédiatement.

Vous peuvent également appuyer et maintenir un des boutons du mode jeu (selon notre réglage à l'étape 2) sur S. Switch pour passer au mode de jeu souhaité rapidement.

BenQ offre d'autres modes de jeu optimisés sur le site Web. Si vous préférez utiliser ces réglages, consultez « Téléchargement de plus de modes de jeu en utilisant Game Mode Loader » à la page 33.

Téléchargement de plus de modes de jeu en utilisant game mode loader

Au lieu de personnaliser vos propres règles d'affichage, vous pouvez télécharger les modes de jeu disponibles sur le site Web BenQ et appliquer les règles directement.

1. Visitez gaming.benq.com. 2. Téléchargez et installez le chargeur de mode de jeu. 3. Suivez les instructions à l'écran pour terminer la configuration.

1. Allez à Image avancée et Mode d'image sur votre moniteur, et Sélectionnez le mode de jeu que vous venez de télécharger et appliquez les réglages directement.

Une connexion Internet est requise pour cette opération.

Ajuster le mode d'affichage

Pour afficher les images en des formats autres que le format de votre moniteur et des tailles autres que la taille de votre affichage, vous pouvez ajuster le mode d'affichage sur le moniteur. Pour le format et la taille de votre affichage, consultez les spécifications sur le CD.

1. Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S. Switch pour faire apparaitre le menu des touches spéciales, et appuyez sur Menu pour accéder au menu principal. 2. Allez à Image avancée et Mode d'affichage. 3. Sélectionnez un mode d'affichage approprié. Le réglage sera effectif immédiatement.

Passez d'abord au mode d'affichage désiré, et suivez les instructions dans « Utiliser Échelonnage intelligent » à la page 34 pour ajuster la taille d'affichage pour correspondre précisément à vos besoins.

Utiliser l'échelonnement intelligent

Vous pouvez redimensionner votre façade avec Échelle intelligente.

1. Allez à Image avancée et Échelle intelligente. 2. Ajustez la valeur.

• Si l'une des touches personnalisées est prédéfinie pour Échelle intelligente, vous pouvez appuyer sur la touche personnalisée et ajuster la valeur directement.
• Votre écran peut devenir instable temporairement quand il est redimensionné. C'est un phénomène normal et ne devrait pas être considéré comme défaut de fabrication.
• Pour plus d'informations sur l'Échelle intelligente, voir « Échelle intelligente » à la page 43.

Utiliser le mode instantané

Pendant les yeux, vous pouvez diminuer le décalage d'entrée en activant le Mode instantané.

1. Allez à Image et Mode instantané. 2. Sélectionnez Active.

Naviguer dans le menu principal

Vous supportez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran.

Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S. Switch pour faire apparaitre le menu des touches spéciales. Sélectionnez Menu pour acceder au menu principal. Voir « Utilisation de base des menus » à la page 30 pour plus de détails.

Les options de menu disponibles peuvent varier selon les sources d’entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront.

Les langues du menu OSD peuvent être différentes du produit fourni dans votre région. Voir « Langue » à la page 48, au-dessous de Système et Paramètres OSD pour plus de détails.

Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes :

• « Menu d'affichage » à la page 36
• « Menu Image » à la page 38
• « Menu Image Avancée » à la page 41
• Menu Enregistrer paramètres » à la page 45
• « Menu Son » à la page 46
• « Menu Système » à la page 47

Menu d'affichage

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront.

1. Sélectionnez Menu dans le menu des touches spéciales. 2. Utilisez ou pour sélectionner Affich. 3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour sélectionner un élément du menu. 4. Utilisez ou pour faire des ajustements ou pour faire des sélections. 5. Pour retourner au menu précédent, sélectionnez 6. Pour quitter le menu, sélectionnez X.

Élément	Fonction	Plage
Ajustement auto	Optimise et ajuste les paramètres de l'écran automatiquement pour vous. N'est pas applicable à un signal d'entrée numérique.
Position H.	Ajuste la position horizontale de l'image sur l'écran.	0 à 100
Position V.	Ajuste la position verticale de l'image sur l'écran.	0 à 100
Horloge Pixel	Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal video analogue en entrée. Voir également : « Optimisation de l'image » à la page 32. N'est pas applicable à un signal d'entrée numérique.	0 à 100
Phase	Ajuste la phase de l'horloge pixel pour synchroniser avec le signal video analogue en entrée. Voir également : « Optimisation de l'image » à la page 32. N'est pas applicable à un signal d'entrée numérique.	0 à 63

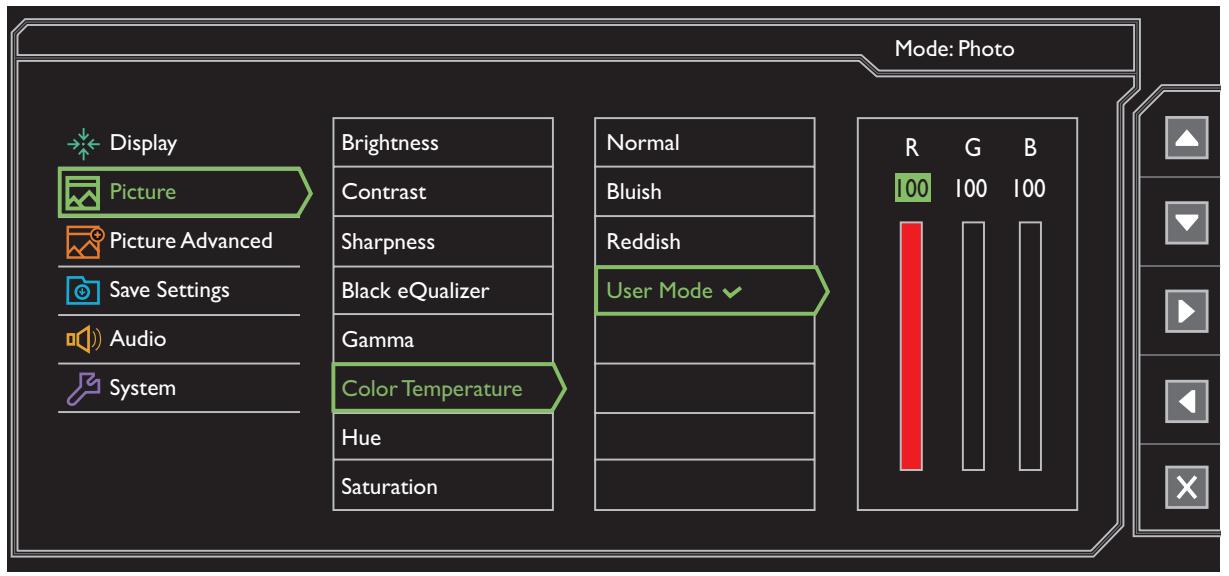

Menu image

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront.

1. Sélectionnez Menu dans le menu des touches spéciales. 2. Utilisez ou pour sélectionner Image. 3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour sélectionner un élément du menu. 4. Utilisez ou pour faire des ajustements ou pour faire des sélections. 5. Pour retourner au menu précédent, sélectionnez 6. Pour quitter le menu, sélectionnez X.

Élément	Fonction		Plage
Luminosité (pendant la lecture 2D) / NVIDIA® 3D LightBoost™ (pendant la lecture 3D)	• Ajuste la balance entre les niveaux lumineux et sombres (pendant la lecture 2D). Ou • Règle la luminosité de l'image pendant la lecture 3D.		(pendant la lecture 2D) • 0 à 100 (pendant la lecture 3D) • OFF (DÉSACT) à MAX
Contraste	Ajuste le degré de différence entre les points sombres et les points lumineux.		0 à 100
Finesse	Ajuste la clarté et la visibilité des contours des sujets dans l'image.		1 à 10
Éléments	Fonction		Plage
Black eQualizer	Fait resortir les teintes sombres en augmentant la luminosité sans changer les tons clairs.Si l'image est trop claire ou ne contient presque pas de nuances sombres, ajuster la valeur de Black eQualizer peut ne pas apporter beaucoup de changement à l'image.		0 à 20
Gamma	Réglez la luminescence du ton. La valeur par défaut est 3 (la valeur standard pour Windows).		• Gamma 1• Gamma 2• Gamma 3• Gamma 4• Gamma 5
Temp. couleur	Normal	Permet aux vidés et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.
	Bleuâtre	Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
	Rougeâtre	Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
	Utilisat.	Le mélange des couleurs primaries Rouge, Vert et Bleu peut être modifié pour changer la teinte de la couleur de l'image. Allez aux menus R (rouge), V (vert), et B (bleu) se suivant pour modifier les paramètres.La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. (P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.)	• R (0 à 100)• V (0 à 100)• B (0 à 100)
Teinte	Réglez le degré de perception des couleurs.		0 à 100
Saturation	Réglez le degré de pureté des couleurs.		0 à 100
Réinit. couleur	Réinitialise les réglages de couleur personnalisés aux valeurs par défaut de l'usine.		• OUI• NON
AMA	Améliore le temps de réponse du niveau de gris du panneau LCD.		• ACTIVÉ• DÉSACT
Élément	Fonction		Plage
Mode instantané	Ajuste le traitement de l'image pour diminuer le décalage d'entrée. Vous pouze avoir une expérience en temps réel avec les yeux.Pour optimiser la qualité d'image, désactiver le Mode instantané si la source est la video entrelacée. Pour vérifier la résolution de la source videoo, allez dans Système et Informations sur le moniteur.		• ACTIVÉ • DÉSACT

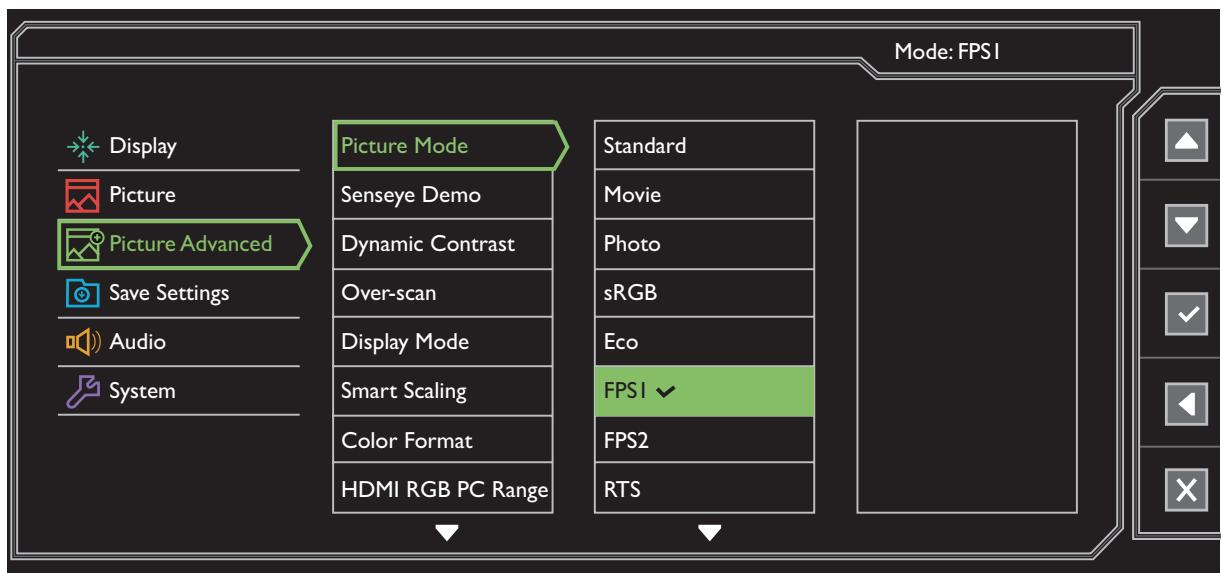

Menu image avancée

Les options de menu disponibles peuvent varier selon les sources d’entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront.

1. Sélectionnez Menu dans le menu des touches spéciales. 2. Utilisez ou pour sélectionner Image avancée. 3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour sélectionner un élément du menu. 4. Utilisez ou pour faire des ajustements ou pour faire des sélections. 5. Pour retourner au menu précédent, sélectionnez 6. Pour quitter le menu, sélectionnez X

Éléments	Fonction		Plage
Mode d'image	Sélectionnez un Mode d'image qui correspond le最好的u type d'images sur l'écran. Le réglage par défaut est JTS1. Modifiez le réglage si nécessaire.
	Standard	Pour des applications PC de base.
	Film	Pour afficher les vidésos.
	Photo	Pour afficher des images fixes.
	sRVB	Pour une meilleure représentation de la correspondance des couleurs avec les périhériques, telles que les imprimantes, les apparils photo numériques, etc.
	Éco	Pour économique l'électricité avec une faible consommation d'énergie en fournissant la luminosité minimale pour tous les programmes exécutés.
	JTS1	Pour jour aux yeux JTS (Jeu de tir subjectif).
	JTS2
	STR	Pour jour aux yeux STR (stratégie en temps-réal).
	Joueur1	Applique les paramètres d'affichage personnelisés.
	Joueur2
	Joueur3	Pour des détails sur la configuration d'un mode de jeu, voir « Configurer votre propre mode de jeu » à la page 33.
Présentation	Affiche l'aperçu des images à l'écran avec le mode sélectionné dans Mode d'image. L'écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de croite présente les images avec le mode spécifique.		• ACTIVÉ • DÉSACT
Dynamic Contrast	La fonction permet de détecter automatiquement la distribution d'un signal visuel en entrée, puis de créé le contraste optimal.		0 à 5
Overscan	Agrandit légèrement l'image d'entrée. Utilisez cette fonction pour cacher le bruit de corduregilant s'il estprésent autour de votre image. Disponible seulement si la source d'entrée est HDMI, DP ou D-Sub (VGA converti depuis Composantes).		• ACTIVÉ • DÉSACT
Élément	Fonction		Plage
Mode d'affichage	Cette fonction est fournie pour permettre un autre format que 16:9 d'être affchéé sans distorsion géométrique. Les options au-dessous de Mode d'affichage seront différentes selon les sources de signal d'entrée. Selon votre sélection de Mode d'image, une option différente Mode d'affichage est prédéfiènie. Modifiez le réglage si nécessaire.
	Plein	Échelonne l'image d'entrée pour replir l'écran. Idéal pour les images au format 16:9.
	Format	L'image d'entrée est affichée sans distorsion géométrique replissant autant que possible l'affichage.
	1:1	Affiche l'image d'entrée dans sa résolution native sans l'échelonner.
	17" (4:3)	Affiche l'image en entrée comme sur un monateur de 17" au format 4:3.
	19" (4:3)	Affiche l'image en entrée comme sur un monateur de 19" au format 4:3.
	19"L (16:10)	Affiche l'image en entrée comme sur un monateur de 19"L au format 16:10.
	21,5" (16:9)	Affiche l'image en entrée comme sur un monateur de 21,5" au format 16:9.
	22"L (16:10)	Affiche l'image en entrée comme sur un monateur de 22"L au format 16:10.
	23"L (16:9)	Affiche l'image en entrée comme sur un monateur de 23"L au format 16:9.
Échelle intelligente	Ajuste la taille d'affichage pour mistrés correspondre à vos besoin. Si le Mode d'affichage est 17", 19"L ou 21,5", les 2 derniers régles d'échelonnage (dans différentes résolutions de la source d'entrée) seront enregistrrés pour un accès rapide. Si le Mode d'affichage est 1:1 (et la résolution de la source d'entrée est inférieure à 1920 x 1080), les 5 derniers paramètres d'échelonnage (dans différentes résolutions de la source d'entrée) seront enregistrrés pour un accès rapide.		0 à 100
Éléments	Fonction		Plage
Format couleur	Détermine l'espace de couleur (RVB ou YUV) en fonction du signal video déetecté. Il peut être nécessaire de régler manuellement le Format couleur si les couleurs affichées sur l'écran du moniteur ne s'affichtant pas correctement. Si la source d'entrée est HDMI ou DP, le format couleur n'est pas sélectionnable. Donc, le Format couleur est régé automatiquement selon la source d'entrée video.
	RVB	Pour la source d'entrée D-Sub (VGA) depuis le PC. Pour la source d'entrée DVI.
	YUV	Pour la source d'entrée D-Sub (Composantes converti depuis VGA) depuis un appareil video.
Plage PC RVB HDMI	Détermine la plage des échelles de couleur. Sélectionnez une option qui correspond au réglage de plage RVB de l'appareil HDMI connecté.		• RVB (0 à 255) • RVB (16 à 235)
Focus intelligent	Cette fonction fournit une zone de surbrillance pour se concentrer sur certains contenus, par exemple une réserve YouTube ou un jeu dans une fenêtre.
	Taille	Détermine la taille de la zone de surbrillance.	• Petite • Grande • DÉSACT
	Position H.	Ajuste la position horizontal de la zone de surbrillance.	0 à 100
	Position V.	Ajuste la position verticale de la zone de surbrillance.	0 à 100
	Échelonnage	Met la zone de surbrillance à l'échelle.	0 à 100

Menu enregistrer paramètres

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront.

1. Sélectionnez Menu dans le menu des touches spéciales. 2. Utilisez ou pour sélectionner Enreg. Réglages. 3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour sélectionner un élément du menu. 4. Utilisez pour faire la sélection. 5. Pour retourner au menu précédent, sélectionnez 6. Pour quitter le menu, sélectionnez X.

Élément	Fonction	Plage
Joueur 1	Enregistre un nouveau groupe de paramètres d'affichage personnelisés.	-
Joueur 2	Voir « Configurer votre propre mode de jeu » à la page 33 pour des informations sur l'application du mode de jeu.
Joueur 3

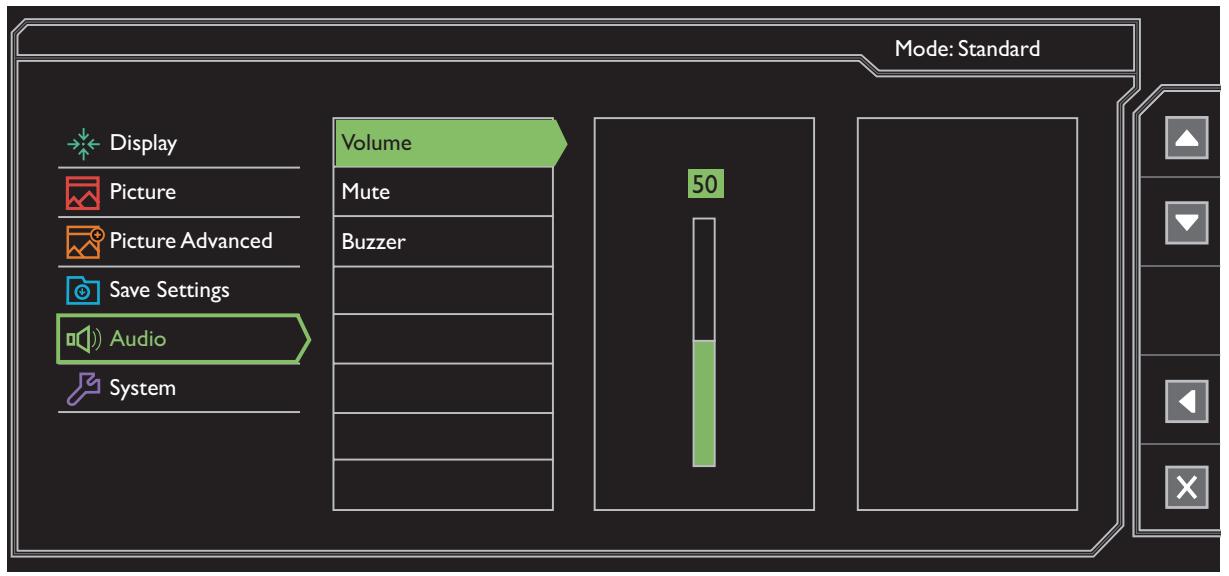

Menu son

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront.

1. Sélectionnez Menu dans le menu des touches spéciales. 2. Utilisez ou pour sélectionner Son. 3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour sélectionner un élément du menu. 4. Utilisez ou pour faire des ajustements ou pour faire des sélections. 5. Pour retourner au menu précédent, sélectionnez 6. Pour quitter le menu, sélectionnez X.

Élément	Fonction	Plage
Volume	Ajusté le volume audio.	0 à 100
Muet	Désactive l'entrée audio.	• ACTIVÉ • DÉSACT
Vibreur	Active ou désactive le son des touches de commande.	• ACTIVÉ • DÉSACT

Menu système

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront.

1. Sélectionnez Menu dans le menu des touches spéciales. 2. Utilisez ou pour sélectionner Systeme. 3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour sélectionner un élément du menu. 4. Utilisez ou pour faire des ajustements ou pour faire des sélections. 5. Pour retourner au menu précédent, sélectionnez 6. Pour quitter le menu, sélectionnez X.

Élément	Fonction		Plage
Entrée	Utilisez ceci pour changer l'entrée à celle appropriée pour votre type de connexion de cable video.		• D-Sub • DVI-DL • HDMI 1 • HDMI 2 • DP
Éléments	Fonction		Plage
Paramètres OSD	Langue	Définit la langue du menu OSD. Les options de langue affichées à l'écran peuvent être différentes de celles affichées à droite, selon le produit fourni dans votre région.	• English • Français • Deutsch • Italiano • Español • Polski • Česky • Magyar • Serbo-croatia • Română • Nederlands • P核酸检测 • Svenska • Português • 日本語 • 繁體中文 • 简体中文
	Temps d'affichage	Ajuste le temps d'affichage du menu OSD.	• 5 s • 10 s • 15 s • 20 s • 25 s • 30 s
	Verrou OSD	Évite que les régages de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera désactivé. Pourdéverrouiller les commandes OSD, appuyez et maintenez une touche pendant 10 secondes.
Toucheperson 1	Définit les fonctions accessibles par la touchepersonnalisée l.		• Mode d'image• Mode d'affichage• Échelle intelligente• Luminosité• Contraste• Focus intelligent• Volume• Muet• Entrée• Blackequalizer
Toucheperson 2	Définit les fonctions accessibles par la touchepersonnalisée 2.
Toucheperson 3	Définit les fonctions accessibles par la touchepersonnalisée 3.
Alim. auto.désact.	Paramétrz le temps au bout duquel l'écran s'éteindraautomatiquement et se mettra en mode économique d'énergie.		• DÉSACT• 10min.• 20min.• 30min.
DDC/CI	Permet aux paramètres du moniteur d'être définis via lelogiciel sur l'ordinateur.DDC/CI est l'accrémie de Display Data Channel/CommandInterface, qui a été développée par la Video Electronics StandardsAssociation (VESA) pour étendre le standard DDC existant. Lacapacité DDC/CI permet aux commandes du moniteur d'êtreenvoyées via logiciel pour les diagnostics à distance.		• ACTIVÉ• DÉSACT
Mode émetteur(XL2420TXseulment)	Décide de la plage du signal IR.
	Mode normal	Définit la distance du signal en mode d'alimentation normal.
	Mode client	Définit pour réduire l'interférence avec unautre appeareil IR (p.ex. une télévision ou unlecteur de DVD).
	Rèseau	Définit la distance minimum pour les partiesen réseau en mode d'alimentation bas.
Commut. auto HDMI	Lorsque cette fonction est activée, le port HDMI sera dansles可以选择 de sélection auto de l'entrée. Dans le cascontraire, HDMI ne peut être sélectionné que par lasélection de l'entrée ou par la touche spéciale.		• ACTIVÉ• DÉSACT
Avis derésolution	Choisit d'afficher ou non l'avis de résolution de la résolutionrecommendée quand une nouvelle source d'entrée estdéetectée par le moniteur.		• ACTIVÉ• DÉSACT
Élément	Fonction		Plage
Information	Affiche les réglages actuels des propriétés de l'écran.		• Entrée • Résolution actuelle • Résolution optimale (meilleure avec le monateur) • Nom de modèle
Rétablit tout	Rétablit tous les réglages de mode, de couleur et de géométrie aux valeurs par défaut de l'usine.		• OUI • NON

Foire aux questions (FAQ)

Les couleurs de l'image ne sont pas correctes.

• Le mode d'image par défaut est JTS1, qui est désigné pour les jours JTS. Si vous préférez d'autres modes d'image, allez à Image avancée et changez le paramètre dans Mode d'image.
• Si l'image présente une teinte jaunâtre, bleutée ou rosée, allez à Image et Réinit. couleur, puis choisissez OUI pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu'une broche est piquée ou cassée, contactez votre revendeur.

L'image est floue.

Lisez les instructions du lien « Ajuster la résolution de l’écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Utilisez-vous un câble d'extension VGA ?

Effectuez un test après avoir retiré le cable d'extension. L'image est-elle à présent correctement mise au point ? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Ajuster le taux de rafraîchissement de l'écran » du lien « Ajuster la résolution de l'écran ». Lorsqu'on utilise un cable d'extension, il est normal que l'image puisse présenter un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une (Meilleure conductivité ou un amplificateur intégré.

L'image n'est-elle floue qu'à une résolution inférieure à la résolution native (maximale)?

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD. Sélectionnez la résolution native.

Des erreurs de pixels sont visibles.

Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.

• Nettoyez l'écran LCD.
• Mettez sous tension puis hors tension.
• Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un défaut naturel qui se produit dans la technologie LCD.

Aucune image n'est visible.

Le témoin de l'écran est-il de couleur verte?

Si le témoin LED est allumé en vert et que le message Hors de portée s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en sélectionnant un mode d'affichage admis. Veuillez voir la section « Modes d'affichage prédéfinis » du lien « Ajuster la résolution de l'écran »

Une légère ombre de l'image statique affichée est visible à l'écran.

• Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrer en mode de veille basse consommation lorsqu'ils ne sont pas utilisés.
• Utilisez un écran de veille pour éviter la détention des images.

Le témoin de l'écran est-il de couleur orange ?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pincée ou cassée, contactez votre revendeur.

Le témoin de l'écran est-il allumé?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

L'image est déformée, clignote ou scintille.

Lisez les instructions du lien « Ajuster la résolution de l’écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Vous utilisez le moniteur dans sa résolution native, mais l'image est toujours déformée.

Les images de sources différentes peuvent apparaitre déformées ou étirées sur le moniteur utilisé dans sa résolution native. Pour la performance d'affichage optimale de chaque source d'entrée, vous pouvez utiliser la fonction Mode d'affichage pour définir un format approprié pour les sources d'entrée. Voir « Mode d'affichage » à la page 43 pour des détails.

L'image est déplacée dans une direction déterminée.

Lisez les instructions du lien « Ajuster la résolution de l’écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Les commandes OSD sont inaccessibles.

Pour déverrouiller les commandes OSD quand elles sont prédéfinies pour être verrouillées, appuyez et maintenez une touche pendant 10 secondes.

Aucun son ne peut être entendu sur les haut-parleurs externes connectés.

• Retirez votre casque (si le casque est connecté au moniteur).
• Vérifiez si la sortie audio est correctement connectée.
• Si les haut-parleurs externes sont de type USB, vérifie si la connexion USB est OK.
• Augmentez le volume (le volume peut être muet ou trop faible) sur les haut-parleurs externes.

Pour plus d'aide?

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : [e-mail].
