Observez ces instructions de sécurité pour obtenir les meilleures performances et la plus grande longévité de votre moniteur.
• Le câble d’alimentation permet de mettre hors tension le matériel qui peut être branché. Placez votre équipement près d’une prise électrique facilement accessible. • Vous devez respecter le type d’alimentation indiqué sur l’étiquette de repérage. Si vous ne connaissez pas le type d’alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d’électricité. • Un cordon d’alimentation supérieure ou égale à H03VV-F ou H05VV-F, 2G ou 3G, 0,75mm2 doit être utilisée.
• Nettoyage. Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d’aérosol ou de nettoyant pour vitres. • Les orifices et les ouvertures situés au-dessus et à l’arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d’un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation adéquat est en place. • N’introduisez aucun objet, ne renversez aucun liquide dans l’appareil.

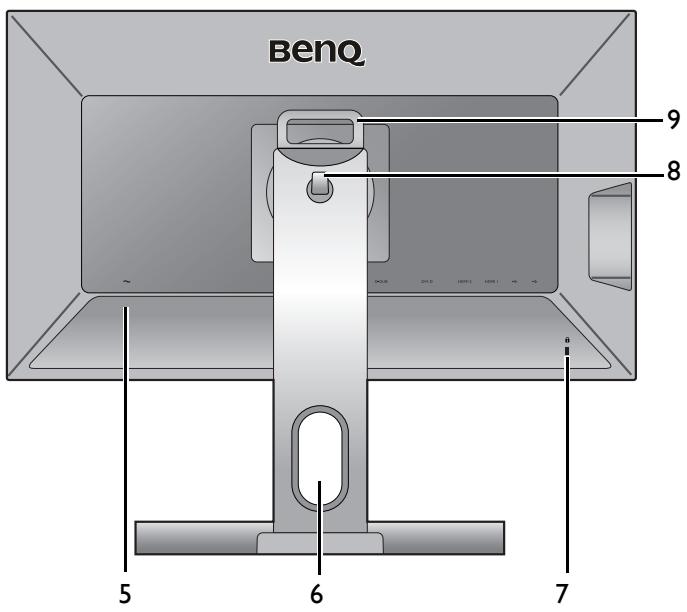

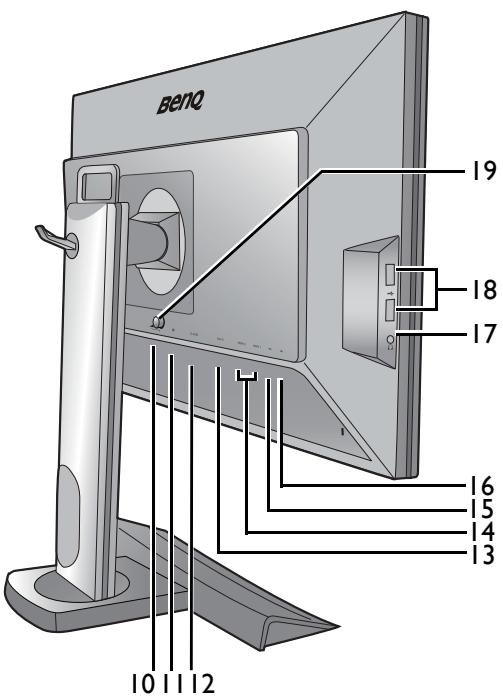

Vue avant 7 Vue arrière 7
Pivoter le moniteur 18 Réglage de l’angle de vision 19 Utilisation du kit de montage du moniteur 20
Installation du moniteur sur un nouvel ordinateur 22 Mise à niveau du moniteur sur un ordinateur existant 23 Comment installer sur les systèmes Windows 7 24 Comment installer sur les systèmes Windows Vista 25 Comment regarder du contenu 3D sur votre moniteur 26

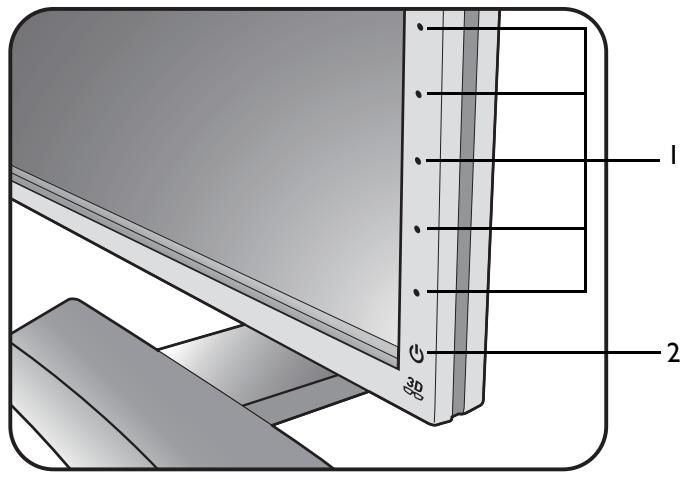

Le panneau de commande 28 S. Switch 29 Utilisation de base des menus 30 Optimisation de l’image 32 Personnaliser les touches spéciales 32 Configurer votre propre mode de jeu 33 Téléchargement de plus de modes de jeu en utilisant Game Mode Loader 33 Ajuster le mode d’affichage 34 Utiliser Échelonnage intelligent 34 Utiliser le Mode instantané 34

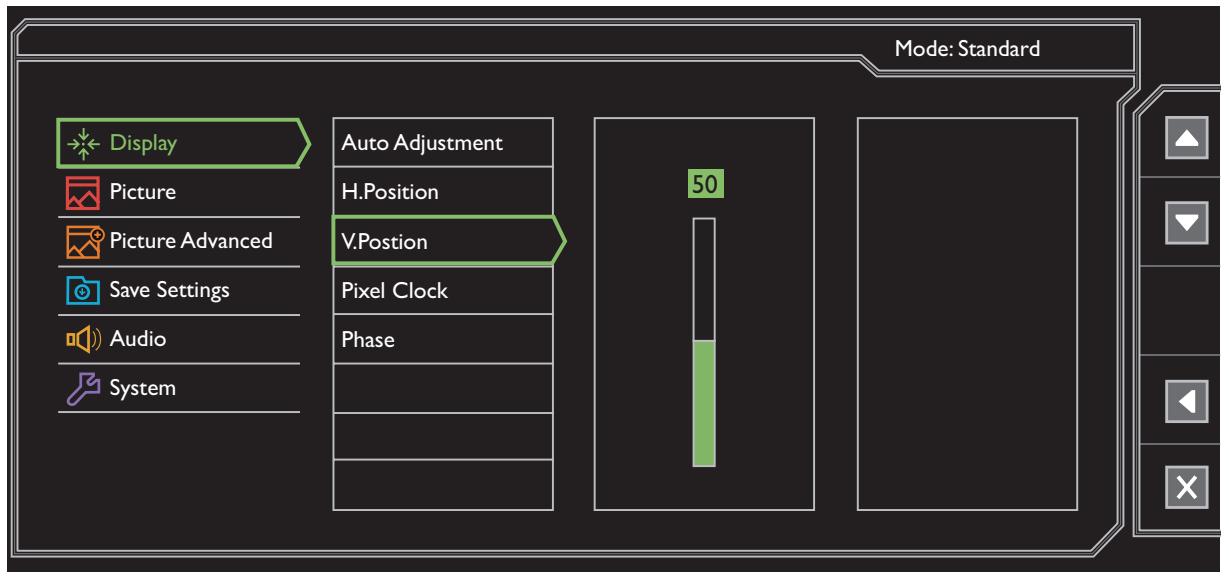

Menu d’affichage 36 Menu Image 38 Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.
Envisagez la possibilité de conserver le carton et l’emballage pour une utilisation ultérieure lorsque vous pourrez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du moniteur pendant le transport. Gardez toujours le produit et les accessoires hors de portée des jeunes enfants.

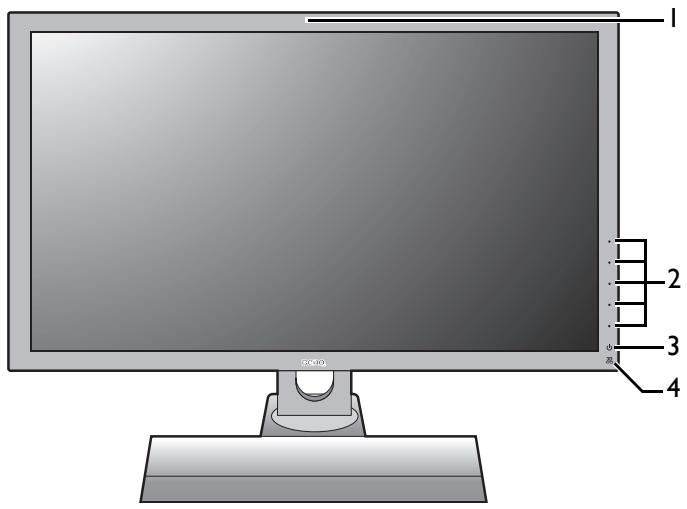

Vue avant 1 Veuillez procéder avec soin pour éviter d’endommager le moniteur. Si la surface de l’écran est placée sur un objet tel qu’une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

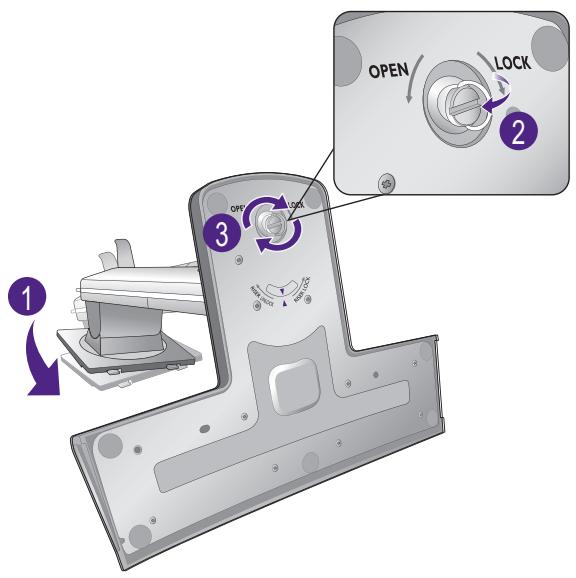

Placez la surface de l’écran sur surface plane matelassée. Orientez et alignez la partie creuse du pied avec l'extrémité du bras du support. Assurez-vous que les languettes de verrouillage à l'extrémité du pied ne sont pas en face des plaques de maintien sur le pied, puis poussez le pied et la base pour les assembler. Si la base est correctement assemblée, la flèche à l’extrémité du pied devrait pointer sur RISER UNLOCK.

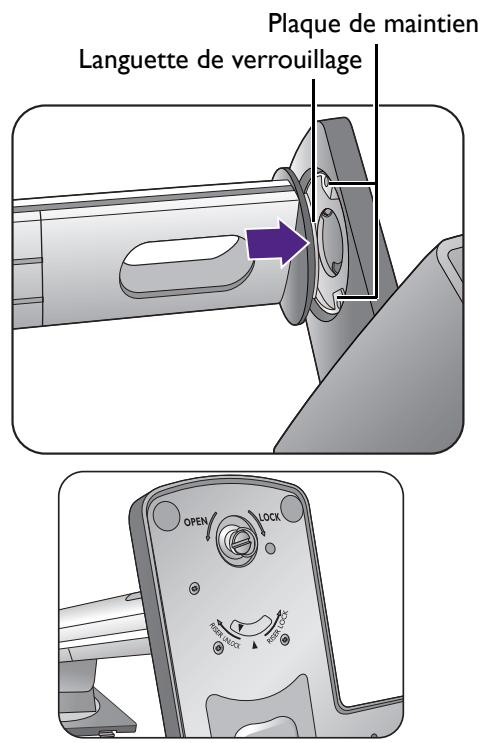

Languette de verrouillage

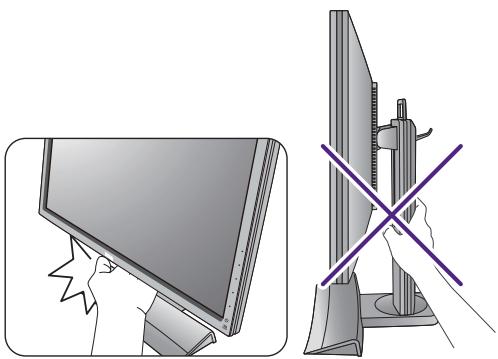

Pour déplacer le moniteur, vous devez tenir la poignée et le bas de la base du pied en même temps, comme illustré. Vous pouvez protéger le moniteur en utilisant la housse de protection fournie.
Branchez le connecteur du câble D-Sub (à l’extrémité sans filtre ferrite) au connecteur vidéo du moniteur. Branchez l’autre prise du câble (à l’extrémité avec filtre ferrite) au connecteur vidéo de l’ordinateur. Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l’utilisation. Pour connecter le câble DVI-D à liaison double
Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l’utilisation.
S’il y a plus d’une méthode de transmission vidéo à votre disposition, vous pouvez prendre la qualité d’image de chaque câble vidéo en considération avant de faire la connexion. - Meilleure qualité : HDMI / DVI-D / DP - Bonne qualité : D-Sub Les câbles vidéo inclus dans votre emballage et les illustrations des connecteurs à droite peuvent varier selon le produit fourni pour votre région.
Vous pouvez connecter un casque à la prise casque sur le côté gauche du moniteur.

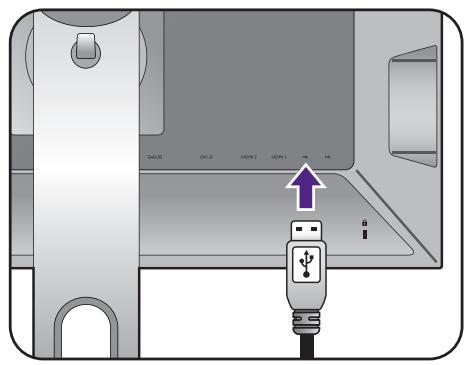

Branchez le câble USB entre le PC et le moniteur (via le port USB montant au dos). Ce port USB montant transmet les données entre le PC et les périphériques USB connectés au moniteur.

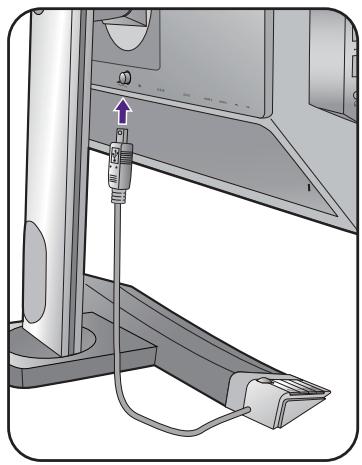

Vous pouvez place S. Switch à la gauche ou à la droite de la base du moniteur.
Branchez une extrémité du cordon d’alimentation dans la prise marquée sur l’arrière du moniteur. Ne connectez pas tout de suite l’autre extrémité à une prise secteur.

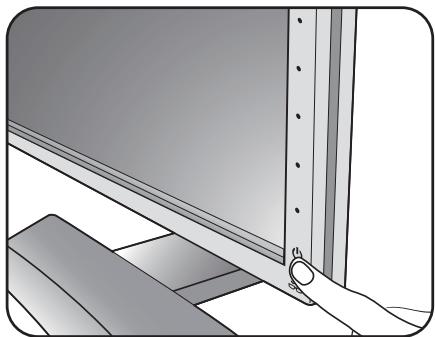

Branchez l’autre extrémité du cordon d’alimentation à une prise et branchez-le. L’image peut être différente du produit fourni dans votre région. Installation matérielle du moniteur
Pour prolonger la longévité de l’appareil, il est conseillé d’employer la fonction d’économie d’énergie de l’ordinateur. Lorsque le moniteur est allumé, pour éviter la surchauffe, ne couvrez pas le moniteur avec la housse de protection fournie et n’obstruez pas les trous de ventilation.

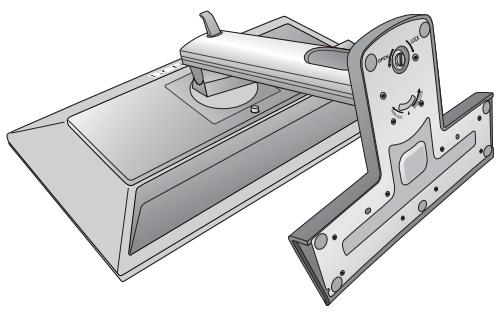

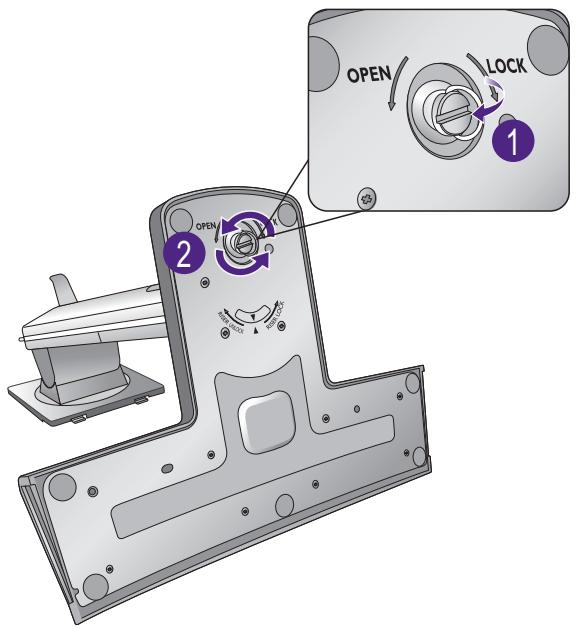

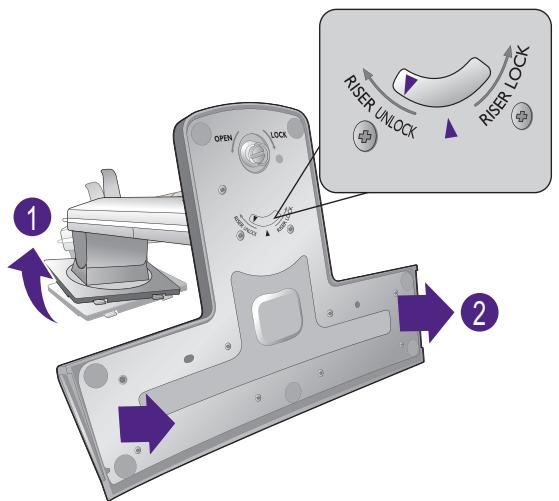

1. Préparez le moniteur et la zone. Mettez le moniteur hors tension et l’alimentation avant de débrancher le câble d’alimentation. Mettez l’ordinateur hors tension avant de débrancher le câble signal du moniteur. Protégez le moniteur et l’écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l’écran sur une surface propre et matelassée. Veuillez procéder avec soin pour éviter d’endommager le moniteur. Si la surface de l’écran est placée sur un objet tel qu’une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

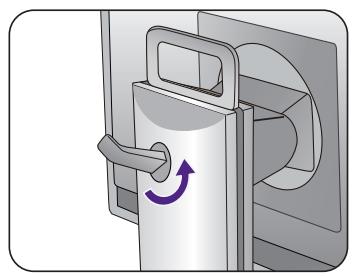

) et déverrouillez la vis comme illustré (
Éloignez les enfants du moniteur lorsque vous effectuez cette opération.
Cliquez du bouton droit sur le bureau et sélectionnez Résolution d’écran dans le menu auto. Sélectionnez Portrait dans Orientation, et appliquez le réglage. Selon le système d’exploitation sur votre PC, différentes procédures doivent être suivies pour ajuster l’orientation de l’écran. Consultez le document d’aide de votre système d’exploitation pour plus de détails.

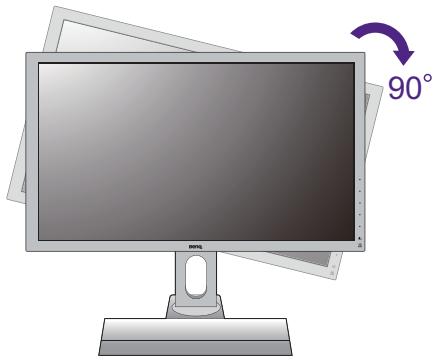

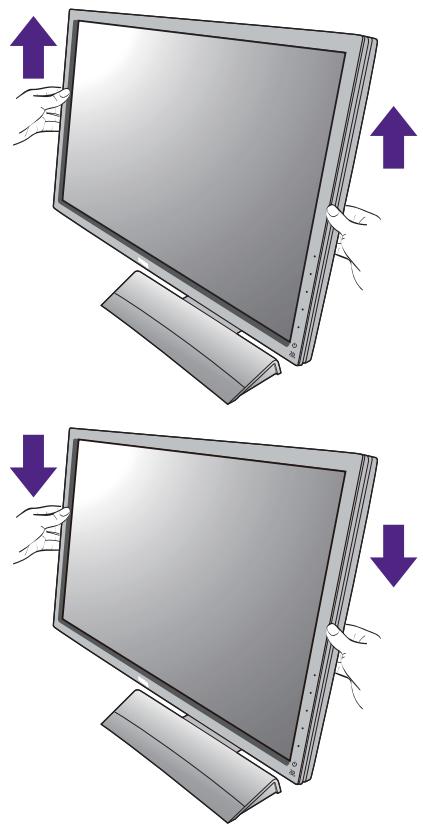

Soulevez doucement l’affichage vers le haut et déployez-le à la position déployée maximale. Puis faites pivoter le moniteur. Le moniteur doit être déployé verticalement pour lui permettre de pivoter de mode paysage en mode portrait.
Pour éviter que le bord de l’affichage LCD n’heurte la surface de la base lors du pivotement, n’oubliez pas de déployer le moniteur à sa position la plus haute avant de commencer à faire pivoter l’affichage. Vous devez également vous assurer qu’il n’y a pas d’obstacle autour du moniteur et qu’il y a assez de place pour les câbles.

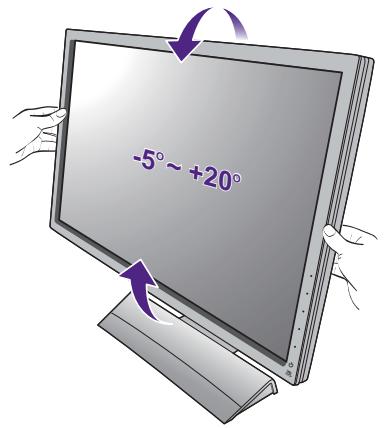

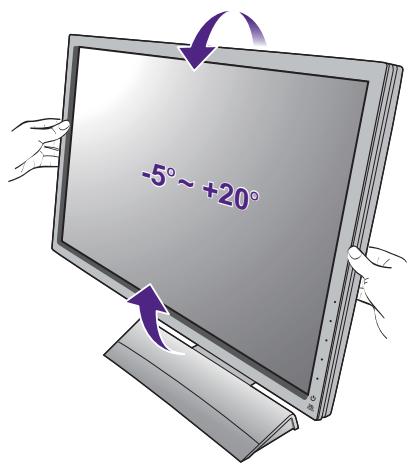

Vous pouvez positionner l’écran à l’angle souhaité avec une inclinaison du moniteur de -5° à +20°, une rotation du moniteur de 70° (total gauche et droite) et une hauteur du moniteur de 130 mm.
• Assurez-vous que le mur est suffisamment résistant pour supporter le poids du moniteur. • Mettez le moniteur hors tension et l’alimentation avant de déconnecter les câbles du moniteur LCD.

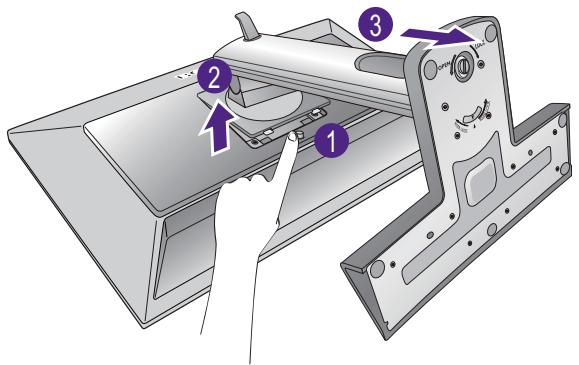

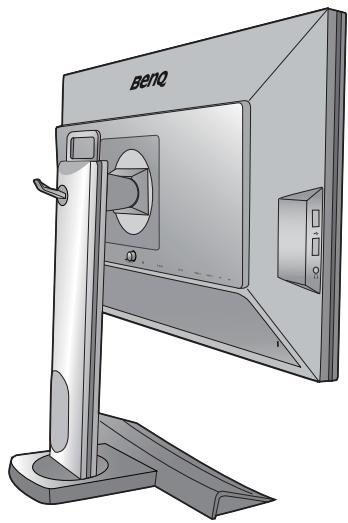

Détachez le pied du moniteur comme indiqué dans les étapes 1 à 2 de « Comment séparer le pied et la base » à la page 15.

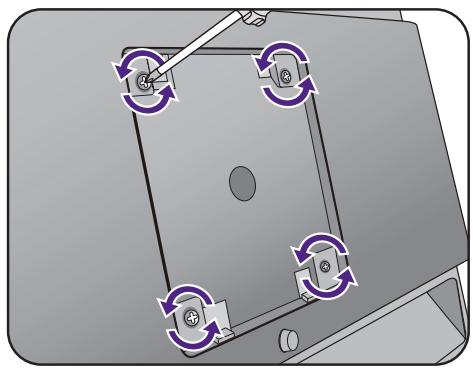

Utilisez un tournevis cruciforme pour retirer les vis qui fixent le couvercle arrière au moniteur. L’utilisation d’un tournevis à pointe magnétisée est recommandée pour éviter de perdre les vis. Au cas où vous souhaitez utiliser votre moniteur sur le support ultérieurement, veuillez conserver la base du moniteur, le support du moniteur et les vis dans un endroit sûr pour une utilisation ultérieure.
Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté. Suivez les instructions de l’assistant jusqu’à ce qu’il vous demande de sélectionner un modèle de moniteur. À ce moment, cliquez sur le bouton Disque fourni, insérez le CD-ROM du moniteur LCD BenQ et sélectionnez le modèle de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour l’installation automatique (nouvelle) ou mise à niveau (existante), voir : • « Installation du moniteur sur un nouvel ordinateur » à la page 22. • « Mise à niveau du moniteur sur un ordinateur existant » à la page 23. • Si un nom d’utilisateur et un mot de passe sont nécessaires pour vous connecter à votre ordinateur Windows, vous devez vous connecter comme Administrateur ou comme membre de groupe d’Administrateurs pour installer le logiciel pilote du moniteur. De plus, si votre ordinateur est connecté à un réseau qui a des exigences d’accès de sécurité, les paramètres de stratégie du réseau peuvent vous empêcher d’installer le logiciel sur votre ordinateur. • Pour vérifier le nom du modèle acheté, consultez l’étiquette des caractéristiques sur l’arrière du moniteur.
Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de « Mise à niveau du moniteur sur un ordinateur existant ».
Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l’assistant Nouveau matériel détecté. Suivez les invites jusqu’à l’affichage de l’option pour Installer les pilotes de périphérique matériel. 2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l’ordinateur. 3. Sélectionnez la case à cocher Rechercher un pilote approprié pour mon périphérique et cliquez sur Suivant. 4. Sélectionnez la case à cocher Lecteurs de CD-ROM (désélectionnez toutes les autres) et cliquez sur Suivant. 5. Regardez et confirmez que l’assistant a sélectionné le nom correct de votre moniteur et cliquez sur Suivant. 6. Cliquez sur Terminer. 7. Redémarrez l’ordinateur.
Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d’autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n’a effectué aucun test de ce pilote sur d’autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.
Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d’installation. Voir : • « Comment installer sur les systèmes Windows 7 » à la page 24. • « Comment installer sur les systèmes Windows Vista » à la page 25.
Par ailleurs, cliquez-droit sur le bureau et sélectionnez Personnaliser, Affichage, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu. 2. Sélectionnez Propriétés dans le menu. 3. Cliquez sur l’onglet Matériel. 4. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés. 5. Cliquez sur l’onglet Driver et sur le bouton Mettre à jour le pilote. 6. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l’ordinateur. 7. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l’option Parcourir mon ordinateur à la recherche du pilote logiciel. 8. Cliquez sur Parcourir et naviguez au répertoire suivant: d:\BenQ_LCD\Driver\ (où d est la lettre de lecteur désignant le lecteur de CD-ROM). La lettre de votre lecteur de CD peut être différente de l’exemple ci-dessus selon votre système. Elle peut être ‘D:’ ou ‘E:’ ou ‘F:’ etc.
Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur. 10. Cliquez sur Fermer. Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.
Cliquez du bouton droit sur le bureau et sélectionnez Personnaliser dans le menu auto. Sélectionnez Afficher les paramètres dans la fenêtre Personnaliser l’apparence et les sons.
2. Cliquez sur le bouton Paramètres avancés. La fenêtre Propriétés du moniteur PnP générique s’affiche. 3. Cliquez sur l’onglet Moniteur et sur le bouton Propriétés. 4. Cliquez sur Continuer dans la fenêtre d’invite Contrôle du compte utilisateur. 5. Cliquez sur l’onglet Driver et sur le bouton Mettre à jour le pilote. 6. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l’ordinateur. 7. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l’option Parcourir mon ordinateur à la recherche du pilote logiciel. 8. Cliquez sur Parcourir et naviguez au répertoire suivant: d:\BenQ_LCD\Driver\ (où d est la lettre de lecteur désignant le lecteur de CD-ROM). La lettre de votre lecteur de CD peut être différente de l’exemple ci-dessus selon votre système. Elle peut être ‘D:’ ou ‘E:’ ou ‘F:’ etc.
Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur. 10. Cliquez sur Fermer. Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.
Toutes les options du menu ne sont disponibles pour la lecture d’images 3D.
• Moniteur LCD BenQ XL2420T / XL2420TX • Contactez NVIDIA ou visitez le site Web de NVIDIA (http://www.nvidia.com/page/home.html) pour l’achat et les paramètres du GPU compatible.
Pour améliorer la performance des lunettes 3D, vous pouvez procéder comme suit : • Sur le XL2420TX, vérifiez s’il y a des obstacles devant le capteur infrarouge situé en haut sur l’avant du moniteur qui empêchent le capteur de recevoir les signaux des lunettes 3D. Allez à Système et Mode émetteur et changez le paramètre si nécessaire. Voir « Mode émetteur (XL2420TX seulement) » à la page 49 pour plus d’informations. • Sur le XL2420T ou XL2420TX, Suivez les manuels d’instruction des accessoires pour apporter les ajustements. Si vous voulez ajuster la luminosité lorsque vous regardez du contenu 3D, allez à Image et NVIDIA® 3D LightBoost™. Voir « Luminosité (pendant la lecture 2D) / NVIDIA® 3D LightBoost™ (pendant la lecture 3D) » à la page 38 pour plus d’informations.
• Si vous éprouvez des maux de tête, des étourdissements ou des nausées, cessez de regarder le contenu 3D immédiatement. Il peut être nécessaire de consulter un médecin si les symptômes persistent. • Regarder du contenu 3D pendant une longue période de temps peut augmenter les risques de santé. Pour les petits enfants, les personnes âgées, les femmes enceintes ou les personnes faisant de l’hypertension ou ayant d’autres problèmes de santé, consultez un médecin avant de regarder du contenu 3D.
Icône OSD dans le OSD dans No. menu des le menu touches spéciales principal Touche perso 1
OSD dans le OSD dans menu des No. le menu touches spéciales principal
• Pour l’ajustement bas/diminution.
Lorsque vous connectez une sortie vidéo numérique en utilisant un câble numérique (DVI, HDMI ou DP), la fonction Ajustement auto sera désactivée, car le moniteur affichera automatiquement la meilleure image. Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur lorsque vous utilisez la fonction Ajustement auto.
1. Exécutez le programme de test auto.exe depuis le CD-ROM. C’est la meilleure manière d’observer les modifications possibles. Vous pouvez également utiliser toute autre image, telle que le bureau de votre système d’exploitation. Cependant, il est recommandé d’utiliser auto.exe. Lorsque vous exécutez auto.exe, un motif de test s’affiche. 2. Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S. Switch pour faire apparaître le menu des touches spéciales. Sélectionnez Menu pour accéder au menu principal. 3. Allez à Affich. et Ajustement auto. 4. Si du bruit vertical est observé (comme un effet de rideau-tremblement des lignes verticales), sélectionnez Horloge Pixel et ajustez le moniteur jusqu’à la disparition du bruit. 5. Si du bruit horizontal est observé, sélectionnez Phase et ajustez le moniteur jusqu’à la disparition du bruit.
Les 3 touches de commande supérieures (également appelées touches personnalisées) servent de touches spéciales pour fournir un accès direct à des fonctions prédéfinies. Vous pouvez changer le réglage par défaut et désigner des fonctions différentes pour ces touches. 1. Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S. Switch pour faire apparaître le menu des touches spéciales. 2. Sélectionnez Menu pour accéder au menu principal. 3. Allez à Système. 4. Sélectionnez la touche personnalisée que vous souhaitez changer. 5. Dans le sous-menu, sélectionnez une fonction qui peut être accédée par cette touche. Un message auto apparaîtra, indiquant que la configuration est terminée.
1. Ajustez les paramètres d’affichage liés dans les différents menus OSD. Les paramètres qui peuvent être personnalisés pour le mode de jeu sont : • « Luminosité (pendant la lecture 2D) / NVIDIA® 3D LightBoost™ (pendant la lecture 3D) » (consultez la page 38) • « Contraste » (consultez la page 38) • « Finesse » (consultez la page 38) • « Black eQualizer » (consultez la page 39) • « Gamma » (consultez la page 39) • « Temp. couleur » (consultez la page 39) • « Teinte » (consultez la page 39) • « Saturation » (consultez la page 39) • « AMA » (consultez la page 39) • « Mode instantané » (consultez la page 40) • « Mode d’image » (consultez la page 42) • « Mode d’affichage » (consultez la page 43) • « Dynamic Contrast » (consultez la page 42) • « Échelle intelligente » (consultez la page 43) • « Focus intelligent » (consultez la page 44) • « Volume » (consultez la page 46) • « Muet » (consultez la page 46) 2. Après avoir effectué tous les réglages, allez à Enregistrer paramètres et enregistrez dans un des modes de jeu. Vous pouvez également appuyer et maintenir un des boutons du mode jeu (marqués 1 à 3) sur S. Switch pour enregistrer dans un des modes de jeu. 3. Si vous voulez passer à votre mode de jeu à tout moment, allez à Image Avancée et Mode d’image, et sélectionnez le mode de jeu que vous avez enregistré à l’Étape 2. Vos paramètres d’affichage préférés seront appliqués immédiatement. Vous pouvez également appuyer et maintenir un des boutons du mode jeu (selon votre réglage à l’étape 2) sur S. Switch pour passer au mode de jeu souhaité rapidement. BenQ offre d’autres modes de jeu optimisés sur le site Web. Si vous préférez utiliser ces réglages, consultez « Téléchargement de plus de modes de jeu en utilisant Game Mode Loader » à la page 33.
Mode Loader Au lieu de personnaliser vos propres réglages d’affichage, vous pouvez télécharger les modes de jeu disponibles sur le site Web BenQ et appliquer les réglages directement. 1. Visitez gaming.benq.com. 2. Téléchargez et installez le chargeur de mode de jeu. 3. Suivez les instructions à l’écran pour terminer la configuration. Comment ajuster votre moniteur
Une connexion Internet est requise pour cette opération.
Pour afficher les images en des formats autres que le format de votre moniteur et des tailles autres que la taille de votre affichage, vous pouvez ajuster le mode d’affichage sur le moniteur. Pour le format et la taille de votre affichage, consultez les spécifications sur le CD. 1. Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S. Switch pour faire apparaître le menu des touches spéciales, et appuyez sur Menu pour accéder au menu principal. 2. Allez à Image avancée et Mode d’affichage. 3. Sélectionnez un mode d’affichage approprié. Le réglage sera effectif immédiatement. Passez d’abord au mode d’affichage désiré, et suivez les instructions dans « Utiliser Échelonnage intelligent » à la page 34 pour ajuster la taille d’affichage pour correspondre précisément à vos besoins.
Vous pouvez redimensionner votre affichage avec Échelle intelligente. 1. Allez à Image avancée et Échelle intelligente. 2. Ajustez la valeur. • Si une des touches personnalisées est prédéfinie pour Échelle intelligente, vous pouvez appuyer la touche personnalisée et ajuster la valeur directement. • Votre écran peut devenir instable temporairement quand il est redimensionné. C’est un phénomène normal et ne devrait pas être considéré comme défaut de fabrication. • Pour plus d’informations sur l’Échelle intelligente, voir « Échelle intelligente » à la page 43.
Pendant les jeux, vous pouvez diminuer le décalage d’entrée en activant le Mode instantané. 1. Allez à Image et Mode instantané. 2. Sélectionnez Activé.

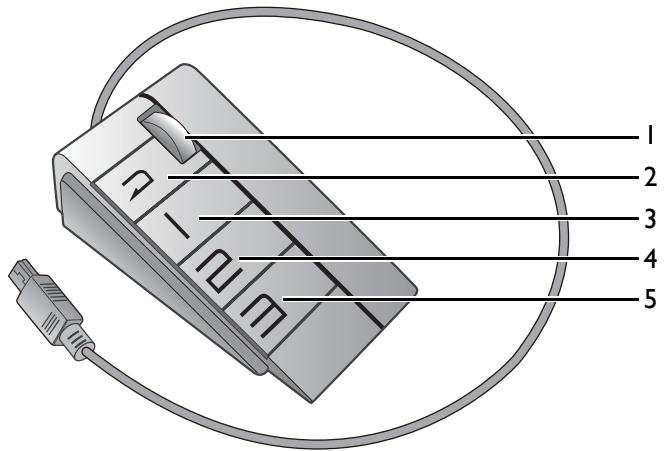

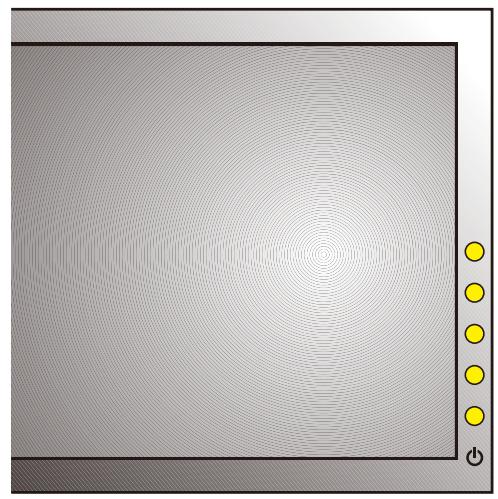

Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S. Switch pour faire apparaître le menu des touches spéciales. Sélectionnez Menu pour accéder au menu principal. Voir « Utilisation de base des menus » à la page 30 pour plus de détails. Les options de menu disponibles peuvent varier selon les sources d’entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront. Les langues du menu OSD peuvent être différentes du produit fourni dans votre région, voir « Langue » à la page 48 au-dessous de Système et Paramètres OSD pour plus de détails.

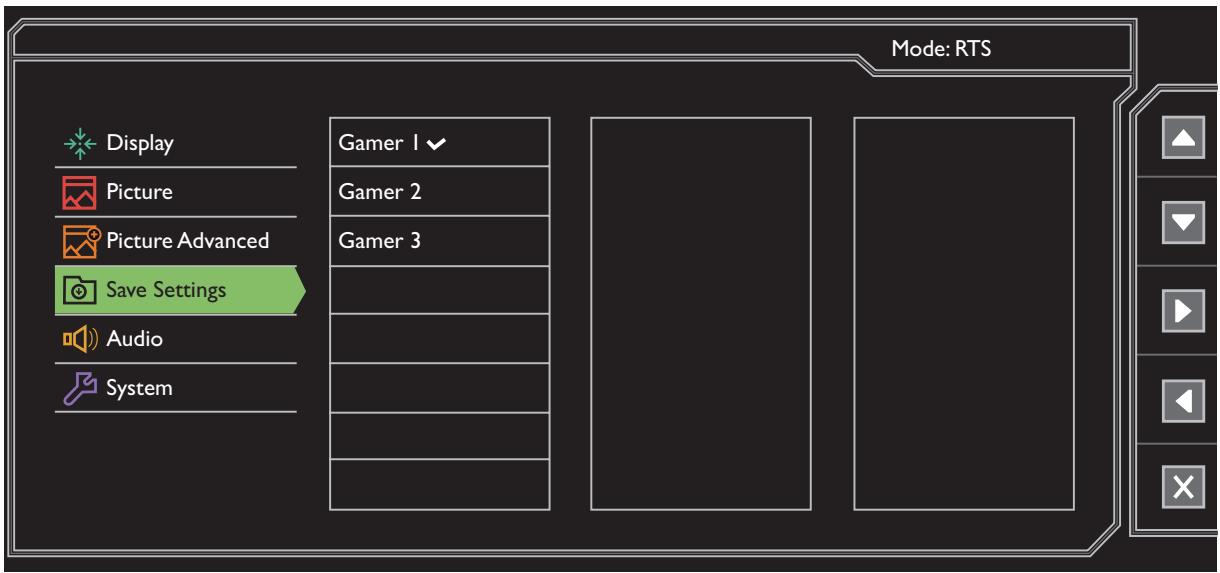

• « Menu d’affichage » à la page 36 • « Menu Image » à la page 38 • « Menu Image Avancée » à la page 41 • « Menu Enregistrer paramètres » à la page 45 • « Menu Son » à la page 46 • « Menu Système » à la page 47
6. Pour quitter le menu, sélectionnez Élément Ajustement auto
Fonction Voir également : « Optimisation de l’image » à la page 32. N’est pas applicable à un signal d’entrée numérique.
Naviguer dans le menu principal
6. Pour quitter le menu, sélectionnez Élément
pour faire des sélections. .
Fonction NVIDIA® 3D LightBoost™ • Règle la luminosité de l'image pendant la lecture 3D. (pendant la lecture 3D) Luminosité
Naviguer dans le menu principal

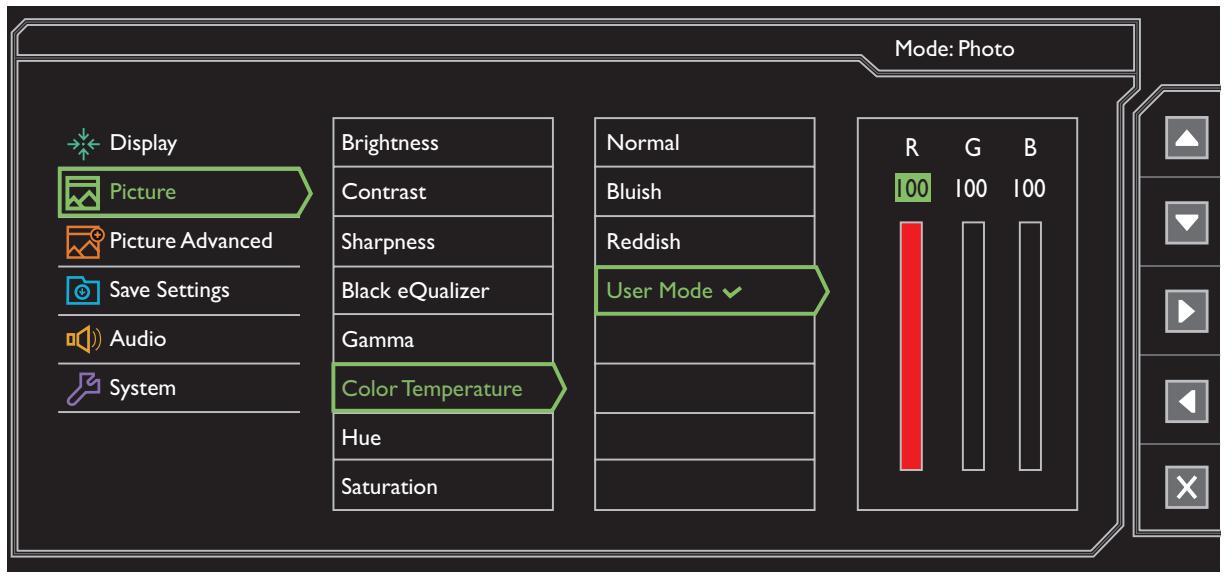

La diminution d’une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l’image. (P. ex. si vous réduisez le niveau bleu, l’image prendra graduellement une teinte jaunâtre. Si vous réduisez le vert, l’image prendra une teinte magenta.)
6. Pour quitter le menu, sélectionnez
Standard, alors que la fenêtre de droite présente les images avec le mode spécifié.
Contrast Selon votre sélection de Mode d’image, une option différente Mode d’affichage est prédéfinie. Modifiez le réglage si nécessaire.
Si le Mode d’affichage est 1:1 (et la résolution de la source d’entrée est inférieure à 1920 x 1080), les 5 derniers paramètres d’échelonnage (dans différentes résolutions de la source d’entrée) seront enregistrés pour un accès rapide.
(0 à 255) • RVB (16 à 235)
Naviguer dans le menu principal
Les options de menu disponibles peuvent varier selon les sources d’entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront.
6. Pour quitter le menu, sélectionnez Élément
pour faire des sélections. .

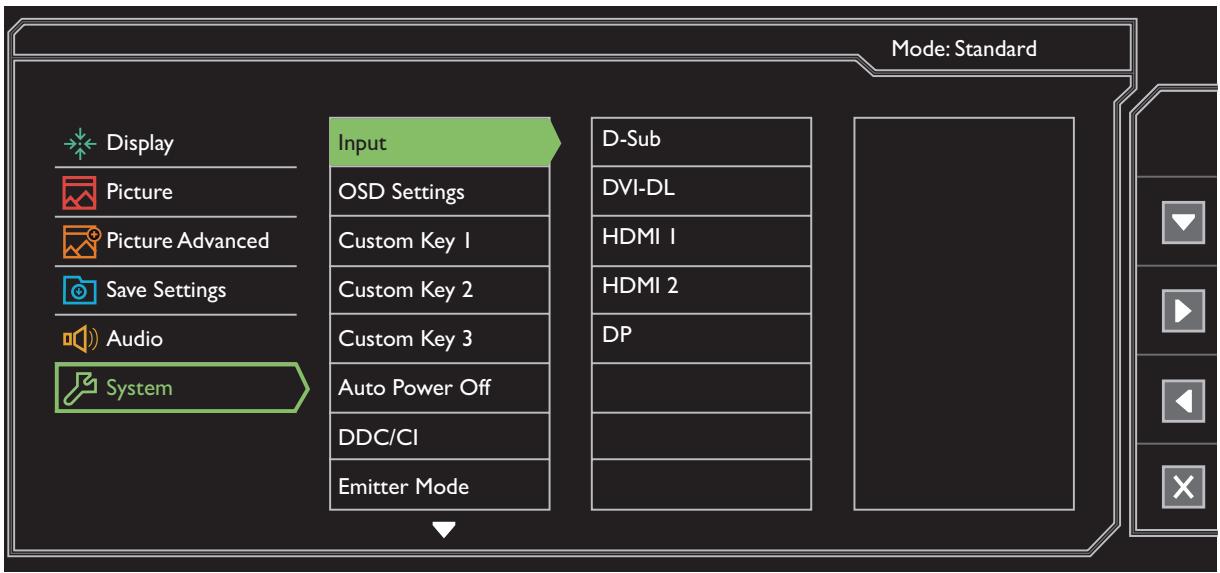

Fonction 6. Pour quitter le menu, sélectionnez Élément Entrée
Fonction Mode client Définit pour réduire l’interférence avec un autre appareil IR (p.ex. une télévision ou un lecteur de DVD). Mode Définit la distance minimum pour les parties réseau en réseau en mode d'alimentation bas. Lorsque cette fonction est activée, le port HDMI sera dans les choix de sélection auto de l’entrée. Dans le cas contraire, HDMI ne peut être sélectionné que par la sélection de l’entrée ou par la touche spéciale. Choisit d’afficher ou non l’avis de résolution de la résolution recommandée quand une nouvelle source d’entrée est détectée par le moniteur. Mode normal
Rétablir tout Rétablit tous les réglages de mode, de couleur et de
• Le mode d’image par défaut est JTS1, qui est désigné pour les jeux JTS. Si vous préférez d’autres modes d’image, allez à Image avancée et changez le paramètre dans Mode d’image. • Si l’image présente une teinte jaunâtre, bleutée ou rosée, allez à Image et Réinit. couleur, puis choisissez OUI pour réinitialiser les réglages de couleurs aux valeurs par défaut de l’usine. Si l’image n’est toujours pas correcte et que la couleur de l’OSD est elle aussi anormale, l’une des trois couleurs primaires est absente du signal d’entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu’une broche est pliée ou cassée, contactez votre revendeur. L’image est floue. Lisez les instructions du lien « Ajuster la résolution de l’écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Utilisez-vous un câble d’extension VGA ? Effectuez un test après avoir retiré le câble d’extension. L’image est-elle à présent correctement mise au point ? Si ce n’est pas le cas, optimisez l’image en suivant les instructions de la section « Ajuster le taux de rafraîchissement de l’écran » du lien « Ajuster la résolution de l’écran ». Lorsqu’on utilise un câble d’extension, il est normal que l’image puisse présenter un certain flou dû à des pertes lors du trajet du signal dans le câble. Vous pouvez réduire ces pertes en employant un câble d’extension doté d’une meilleure conductivité ou un amplificateur intégré. L’image n’est-elle floue qu’à une résolution inférieure à la résolution native (maximale) ? Lisez les instructions du lien « Ajuster la résolution de l’écran » sur le CD. Sélectionnez la résolution native. Des erreurs de pixels sont visibles. Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d’une autre couleur. • Nettoyez l’écran LCD. • Mettez sous tension puis hors tension. • Il s’agit de pixels qui restent allumés ou éteints en permanence, c’est un défaut naturel se produisant dans la technologie LCD. Une légère ombre de l’image statique affichée est visible à l’écran. • Activez la fonction de gestion de l’alimentation pour permettre à votre ordinateur et votre moniteur d’entrer en mode de veille basse consommation lorsqu’ils ne sont pas utilisés. • Utilisez un écran de veille pour éviter la rétention des images. Le témoin de l’écran est-il de couleur orange ? Si le témoin LED est allumé en orange, le mode d’économie d’énergie est actif. Appuyez sur n’importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu’une broche est pliée ou cassée, contactez votre revendeur. Le témoin de l’écran est-il éteint ? Contrôlez la prise secteur, l’alimentation électrique externe et l’interrupteur de mise sous tension. L’image est déformée, clignote ou scintille. Lisez les instructions du lien « Ajuster la résolution de l’écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Vous utilisez le moniteur dans sa résolution native, mais l’image est toujours déformée. Les images de sources différentes peuvent apparaître déformées ou étirée sur le moniteur utilisé dans sa résolution native. Pour la performance d’affichage optimale de chaque source d’entrée, vous pouvez utiliser la fonction Mode d’affichage pour définir un format approprié pour les sources d’entrée. Voir « Mode d’affichage » à la page 43 pour des détails. L’image est déplacée dans une direction déterminée. Lisez les instructions du lien « Ajuster la résolution de l’écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Les commandes OSD sont inaccessibles. Pour déverrouiller les commandes OSD quand elle est prédéfinie pour être verrouillée, appuyez et maintenez une touche pendant 10 secondes.

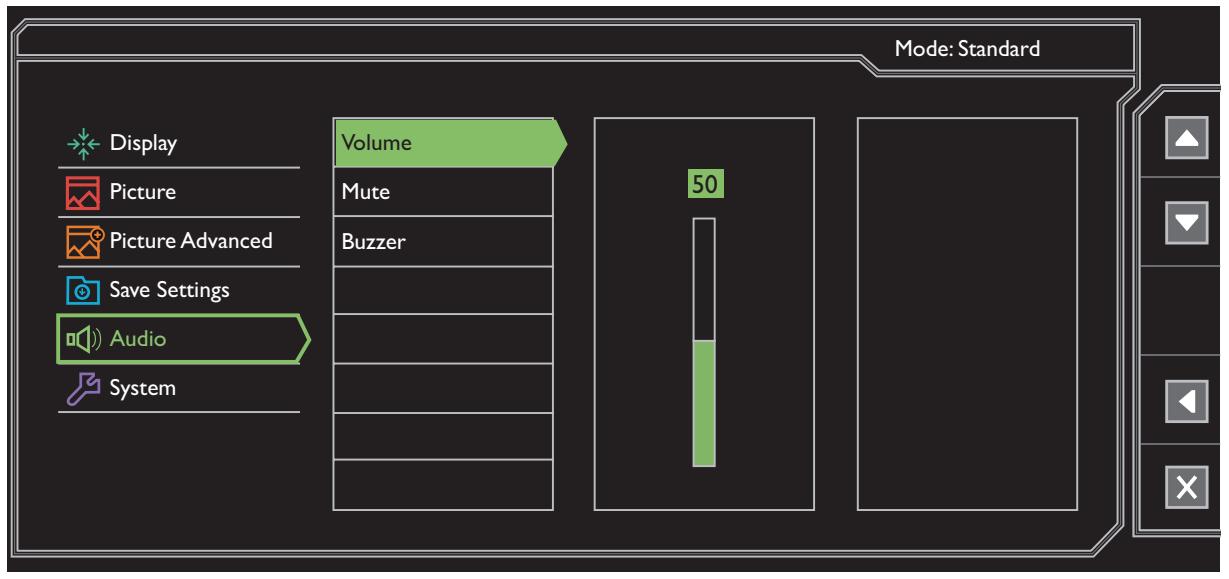

• Si les haut-parleurs externes sont de type USB, vérifiez si la connexion USB est OK. • Augmentez le volume (le volume peut être muet ou trop faible) sur les haut-parleurs externes.
Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l’adresse suivante : Support@BenQ.com.
