Type de produit	Subwoofer amplifié
Marque	JBL
Modèle	ES250PW
Réponse en fréquence	25 Hz - 150 Hz
Puissance de l'amplificateur	250 W RMS
Sensibilité	90 dB (2,83 V/1 m)
Impédance nominale	8 ohms
Dimensions (H x L x P)	400 mm x 350 mm x 400 mm
Poids	15 kg
Alimentation	Secteur 220-240 V AC, 50/60 Hz
Fonctions principales	Reproduction des basses fréquences, amplification intégrée, réglage de volume, filtre passe-bas, phase réglable
Connectivité	Entrée ligne RCA, entrée haut-parleur (bornier)
Blindage antimagnétique	Oui, permet le placement près d'un téléviseur
Protection	Protection contre les surcharges et courts-circuits
Entretien et nettoyage	Dépoussiérer avec un chiffon doux. Ne pas utiliser de produits nettoyants.
Sécurité	Ne pas ouvrir le boîtier. Débrancher avant le nettoyage. Tenir à l'écart des sources de chaleur.
Pièces détachées et réparabilité	Contacter un service après-vente agréé JBL pour toute réparation ou remplacement.
Informations générales	Fabricant: Harman International Industries. Utilisation en home cinéma ou stéréo.

FOIRE AUX QUESTIONS - ES250PW JBL

Comment connecter le subwoofer ES250PW à mon ampli home cinéma ?

Utilisez un câble RCA pour relier la sortie subwoofer de votre ampli à l'entrée LFE du caisson. Vous pouvez également utiliser l'entrée haut-parleur pour une connexion de niveau enceinte. Assurez-vous que tous les appareils sont éteints avant de brancher.

Où placer le subwoofer pour obtenir les meilleures basses ?

Placez le subwoofer dans un coin ou près d'un mur pour renforcer les graves. Évitez de le bloquer par des meubles. Essayez plusieurs positions pour trouver l'emplacement offrant le rendu le plus équilibré dans votre pièce.

Comment régler le niveau des basses et la fréquence de coupure ?

Utilisez les commandes de volume et de filtre passe-bas à l'arrière du subwoofer. Réglez la fréquence de coupure en fonction de vos enceintes (généralement entre 80 et 120 Hz). Ajustez le volume pour équilibrer les basses avec le reste du système.

Que faire si le subwoofer ne produit aucun son ?

Vérifiez les connexions, l'alimentation électrique et que le subwoofer est bien allumé. Assurez-vous que la source audio envoie un signal (par exemple, activez le mode LFE dans l'ampli). Testez avec une autre source ou câble.

Puis-je utiliser le ES250PW avec un ampli stéréo sans sortie subwoofer ?

Oui, utilisez l'entrée haut-parleur en connectant les câbles d'enceinte depuis l'ampli vers le subwoofer, puis du subwoofer vers les enceintes. Vérifiez que l'impédance et la puissance sont compatibles.

Comment entretenir et nettoyer le subwoofer ?

Dépoussiérez le boîtier et la grille avec un chiffon doux et sec. N'utilisez jamais de produits nettoyants ou abrasifs. Débranchez l'appareil avant tout nettoyage.

Quelle est la puissance du subwoofer ES250PW ?

L'amplificateur intégré délivre 250 watts RMS, avec une puissance crête pouvant atteindre 500 watts en pointe.

Le subwoofer peut-il être placé près d'un téléviseur ?

Oui, le boîtier est blindé antimagnétiquement, ce qui permet de le placer à côté d'un téléviseur sans risque de perturbations de l'image.

Comment éviter les vibrations parasites du subwoofer ?

Placez le subwoofer sur une surface stable et dure. Utilisez les pieds en caoutchouc fournis pour découpler l'enceinte du sol. Évitez de le poser sur une surface creuse ou résonante.

Que faire si le subwoofer chauffe anormalement ?

Assurez-vous que les ouïes de ventilation ne sont pas obstruées. Éloignez l'appareil des sources de chaleur. Si la surchauffe persiste, réduisez le volume ou éteignez l'appareil et contactez le service après-vente.

MODE D'EMPLOI ES250PW JBL

Depuis plus de 60 ans, JBL Inc. fournit des équipements audio aux salles de concert, aux studios d'enregistrement et aux salles de cinéma du monde entier, et c'est devenu sans conteste la marque de choix des principaux artistes et ingénieurs du son pour l'enregistrement.

Avec la série JBL ES, des technologies innovantes comme les tweeters à dôme laminé en titane, les guides d'onde Elliptical Oblate Spheroidal™ (EOS) et les transducteurs PolyPlas™ renforcés, sont à votre disposition. Profitez-en!

Si vous suspectez que l'équipement a subi un quelconque dommage au cours de son transport, contactez immédiatement votre revendeur ou la société de livraison. Gardez le carton et autres matériaux d'emballage dans un endroit sûr où vous pourrez facilement les retrouver.

NE faites JAMAIS glisser l'enceinte pour la déplacer, car cela endommagerait les pointes, les pieds et/ou le caisson en bois lui-même. Soulevez toujours l'enceinte et portez-la jusqu'à son nouvel emplacement.

ATTENTION : les enceintes colonne (tour) possèdent un centre de gravité en hauteur, par conséquent elles peuvent être instables et se renverser pendant des événements comme des tremblements de terre, ou si elles sont secouées, inclinées ou mal positionnées. Si cela vous inquiète, vous pouvez ancrer ces enceintes dans le mur derrière elles, en utilisant les mêmes procédures et les mêmes équipements que pour l'ancrage d'étagères ou de bibliothèques. Une installation correcte et la sélection des matériels appropriés sont de la responsabilité du client.

Stereo

Avant de décider où placer vos enceintes, réfléchissez à la configuration de votre pièce et arrêtez-vous aux considérations suivantes, en vous aidant de la Figure 1 :

• Pour un bon résultat, éloignez les enceintes l'une de l'autre (entre 1,5m et 2,5m)
• Placez les enceintes pour que le tweeter soit à hauteur de vos oreilles.
• Généralement, la sortie des basses augmente si l'enceinte est placée dans un angle ou près du mur.
• Reportez-vous à la section "Home cinema" si vous envisagez d'intégrer vos enceintes à un tel système.

Figure 1. Essayez plusieurs emplacements pour obtenir la meilleure image sonore et le meilleur effet de basses pour votre pièce.

Pour une utilisation frontale, placez vos enceintes de chaque côté du téléviseur. Les haut-parleurs bénéficient d'un blindage antimagnétique et peuvent donc être placés à proximité du téléviseur sans en perturber l'image.

Pour une utilisation surround, placez les enceintes sur des étagères ou sur des socles latéralement par rapport à la position d'écoute. Un montage mural est aussi possible pour l'enceinte ES10. Le positionnement définitif dépendra de l'acoustique de la pièce, de l'espace disponible et de vos préférences d'écoute. (Figures 2 et 3).

Pour une configuration 6 ou 7 canaux, placez les enceintes arrière derrière la position d'écoute, comme illustré aux Figures 2 et 3.

NOTA : Un subwoofer amplifie ne peut qu'ajouter à la force d'impact et au réalisme des bandes son et des enregistements audio. Consultez votre revendeur pour qu'il vous conseille sur les modèles de caissons de graves compatibles à votre système.

Figure 2. Schéma d'une configuration typique home cinema. Les enceintes arrière droite/gauche sont pour un système 7 canaux. L'enceinte centrale arrière est pour un système 6 canaux.

Figure 3. Schéma d'une configuration alternative pour certaines pièces. Les enceintes arrière droite/gauche sont pour un système 7 canaux. L'enceinte centrale arrière est pour un système 6 canaux.

Installation des PIEDS

ES10, ES20, ES30

Les pieds caoutchouc autocollants fournis peuvent être fixés aux quatre coins sous votre enceinte, pour protéger votre mobilier.

Changement des PIEDS

ES80, ES90, ES100

Les enceintes ES80, ES90 et ES100 bénéficient de pieds externes séduisants, installés en usine. Cependant, si vous souhaitez les replacer par des pieds internes plus discrets (inclus), suivez les instructions ci-dessous.

1. Enlevez les quatre pieds du dessous de l'enceinte en dévisant les deux vis de chaque pied. Conservez les vis pour un usage ultérieur.

1. Fixez les pieds internes noirs dans les trous extérieurs (les plus proches de l'avant de l'enceinte pour les pieds avant et les plus proches de l'arrête de l'enceinte pour les pieds arrière), ceux dans lesquels étaient fixés les anciens pieds, en utilisant les mêmes vis.
2. Serrez-les suffisamment à l'aide d'un tournevis cruciforme. N'utilisez pas de tournevis électrique ou similaire.

1. Replacez les autres vis dans les trous intérieurs.

ATTENTION : Les enceintes colonne ont un centre de gravité vers le haut et peuvent basculer en cas de vibrations du sol ou de pose instable. Pour éviter tout risque de ce genre, il est possible de les arrimer au mur placé derrière, auquel cas il suffit d'utiliser la procédure indiquée et les accessoires habituels pour un accrochage mural. La correction de l'installation et du choix des accessoires est alors sous l'entière responsabilité de l'utilisateur.

Installation des pointes de PIED

ES80, ES90, ES100

Quatre pointes métalliques sont fournies pour être utilisées avec les pieds externes si l'enceinte est placée sur un tapis, pour surélever l'enceinte du plancher et éviter l'humidité. Pour insérer les pointes, basculez doucement l'enceinte sur le côté (pas sur l'avant ou l'arrière) sur une surface douce, non abrasive. Chaque pointe se visse dans le filetage de chaque pied externe. Assurez-vous que les quatre pointes sont complètement visées pour une stabilité correcte.

NE faites JAMAIS traîner l'enceinte sur la surface pour la déplacer, cela endommagerait les pointes, les pieds et/ou l'enceinte elle-même, mais toujours la soulever pour la poser à un autre endroit.

Montage MURAL

ES10

Un montage mural est possible pour l'enceinte ES10. Le client est responsable de la sélection et de l'utilisation correcte du matériel de montage (disponible dans les magasins d'équipment) pour garantir un montage mural correct et sur de l'enceinte. CES PRODUITS NE SONT PAS CONCUS POUR UN MONTAGE AU PLAFOND.

Deux vis N°8 à tête hexagonale ou ronde doivent être utilisées par enceinte. La tête de vis doit être d'un diamètre compris entre 5/16 pouce (8 mm) et 1/4 pouce (6,3 mm), et la vis doit être d'une longueur d'au moins 2 pouces (50 mm).

Lors de l'installation des vis dans le mur, utilisez toujours les chevilles d'ancrage appropriées. Fixez deux des quatre pieds caoutchouts autocollants livrés avec l'enceinte à l'arrière du boîtier, dans les deux coins inférieurs afin de décoller le boîtier du mur. Sélectionnez un emplacement de montage mural correct. (Le plafond n'est pas un emplacement de montage correct.)

Percez deux trous, d'une taille appropriée pour les vis chevillées spécifiques ou les chevilles d'ancrage utilisées. Les trous doivent être écartés de 10 pouces (254 mm). Les trous doivent être percés à 3/4 pouce (19 mm) en dessous de l'endroit où vous souhaitez positionner le haut du boîtier. Utilisez un niveau à bulle pour vérifier que les trous sont à plat et que l'enceinte sera montée de niveau.

Installez les deux vis dans des poteaux de cloison ou des chevilles, puis vissez-les jusqu'à ce que l'arrière de chaque vis soit à environ 1/8 pouce (3 mm) du mur. Installez l'enceinte en faisant glisser le caisson sur les vis de façon à insérer les têtes de vis dans la grande ouverture circulaire des deux troughs de serrure. Une fois que les têtes de vis sont entrées dans les troughs de serrure, le caisson doit descendre doucement dans les encoches à vis. Vérifiez que l'enceinte est fermement fixée sur les vis en la poussant vers le bas et vers l'avant.

Raccordements du système

IMPORTANT : Eteignez tous les appareils avant de procéder au raccordement des enceintes.

Utilisez des cordons de haute qualité. Une rainure ou autre forme de codage sur le fil correspond généralement à la polarité positive (+).

NOTA : Le cas échéant, besoin de sauter revendeur agrée JBL sur lechioix des cordons et des options de branchement.

Figure 4. Ce schéma illustre comment brancher les fils dénudés sur les bornes.

Les enceintes sont dotées de borniers codés acceptant plusieurs types de connecteurs. Le mode de branchement le plus courant est illustré en Figure 4.

Connectez chaque borne + de l'ampli-tuner à la borne + (rouge) de chaque enceinte, comme montré en Figure 5. Connectez les bornes - (noir) pareillement. Consultez les notices d'utilisation qui accompagnent les différents appareils pour confirmer la procédure de raccordements.

IMPORTANT : Ne pas inverser les polarités (+ en - ou - en +), sous peine d'obtenir une image sonore médiocre et une réponse anémique dans les graves.

Branchement standard

Figure 5. Schéma de raccordement montrant les polarités pour une enceinte de chaîne stéréo ou système home cinema.

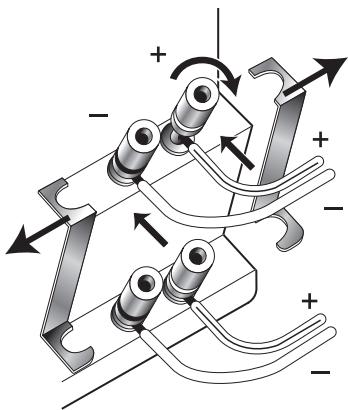

Bicablage

ES30, ES80, ES90, ES100

Le panneau de connexions extérieur et les circuits diviseurs internes des enceintes ES30, ES80, ES90 et ES100 sont conçus pour le raccordement de quelques cordons séparés vers le transducteur de basses fréquences et le transducteur de médiums/hautes fréquences. Cette disposition, désignée sous le nom de bi-câblage, est associée à des avantages acoustiques et de bienernes pleures possibités pour le choix de l'amplificateur de puissance.

1. Desserrez les bornes et retirez les cavaliers
2. Insérez le cordon des hautes fréquences sur le bornier du haut et resserrez les bornes
3. Insérez le cordon des basses fréquences sur le bornier du bas et resserrez les bornes

Figure 6. AMPL STEREO SIMPLE Figure 7.

AMPLI STÉRÉO DOUBLE Figure 8.

Derniers réglages

Vérifiez la qualité de reproduction des enceintes en réglant initialement le volume du système sur un minimum, puis en l'augmentant progressivement. Utilisez votre plage audio ou vidéo favorite pour ce faire.

NOTA : La reproduction sonore doit être équilibrée sur toute la largeur du spectre fréquentiel. Si ce n'est pas le cas, vérifie les branchements ou demande conseil à votre revendeur/agréé JBL.

Un certain nombre de facteurs influencent la quantité de basses et la qualité de l'image stéréo reproduites : les dimensions, la forme de la pièce et les matériaux de construction utilisés, la position d'écoute par rapport aux enceintes et l'emplacement des enceintes dans la pièce.

Écoutez vos morceaux favoris et notez le niveau de sortie des basses. S'il est trop élevé, éloignez les enceintes des murs. Faites l'inverse pour obtenir plus de basses.

Entretien de vos enceintes

La finition vinyl de vos enceintes JBL ne requiert qu'un minimum d'entretien. Enlever la poussière ou les traces de doigt avec un chiffon doux sur le cabinet ou la grille.

NOTA: Ne pas utiliser de produits de nettoyage sur le cabinet ou la grille.

SPECIFICATIONS

	ES10	ES20	ES30	ES80
Réponse en fréquence (-3 dB)	65 Hz - 40 kHz	60 Hz - 40 kHz	50 Hz - 40 kHz	45 Hz - 40 kHz
Puisance d'amplification maximale recommendée*	100 W	125 W	150 W	200 W
Puisance gérée (continue/crête)	50 W/200 W	60 W/240 W	70 W/280 W	100 W/400 W
Sensibilité (2,83 V/1 m)	86 dB	86 dB	88 dB	90 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms
Fréquences de séparation	3000 Hz - 24 dB/octave ;	3300 Hz - 24 dB/octave ;	3000 Hz - 24 dB/octave ;	700 Hz, 3600 Hz - 24 dB/octave ;
	9000 Hz - 18 dB/octave	12000 Hz - 18 dB/octave	9000 Hz - 18 dB/octave	12000 Hz - 18 dB/octave
Transducteur basse fréquence	PolyPlas™ de 4" (100 mm), blindé	PolyPlas™ de 5" (130 mm), blindé	PolyPlas™ de 6" (170 mm), blindé	Double PolyPlas™ de 6" (170 mm), blindé
Transducteur Médium	N/A	N/A	N/A	PolyPlas™ de 4" (100 mm), blindé
Transducteur haute fréquence	Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d'onde EOS	Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d'onde EOS	Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d'onde EOS	Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d'onde EOS
Transducteur à ultra hautes fréquences	Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d'onde EOS	Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d'onde EOS	Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d'onde EOS	Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d'onde EOS
Dimensions avec grille (H x L x P)	201 mm x 305 mm x 140 mm (7-7/8" x 12" x 5-1/2")	318 mm x 174 mm x 203 mm (12-1/2" x 6-7/8" x 8")	387 mm x 223 mm x 330 mm (15-1/4" x 8-3/4" x 13")	1084 mm x 223 mm x 330 mm (42-11/16" x 8-3/4" x 13")
Poids par enceinte	4 kg (8,8 lb)	4,6 kg (10,3 lb)	8,9 kg (19,6 lb)	21 kg (46,3 lb)

	ES90	ES100	ES25C
Réponse en fréquence (-3 dB)	36 Hz - 40 kHz	32 Hz - 40 kHz	80 Hz - 40 kHz
Puisance d'amplification maximale recommends*	225 W	250 W	150 W
Puisance générée (continue/creme)	110 W/440 W	125 W/500 W	75 W/300 W
Sensibilité (2,83 V/1 m)	91 dB	91 dB	90 dB
Impédance nominale	8 ohms	8 ohms	8 ohms
Fréquences de séparation	500 Hz, 3000 Hz - 24 dB/octave; 12000 Hz - 18 dB/octave	450 Hz, 3000 Hz - 24 dB/octave; 12000 Hz - 18 dB/octave	3000 Hz - 24 dB/octave; 12000 Hz - 18 dB/octave
Transducteur BASSE fréquence	Double PolyPlas™ de 8" (200 mm), blindé	Double PolyPlas™ de 10" (250 mm), blindé	Double PolyPlas™ de 5" (130 mm), blindé
Transducteur Médium	PolyPlas™ de 4" (100 mm), blindé	PolyPlas™ de 4" (100 mm), blindé	N/A
Transducteur haute fréquence	Dôme laminé en titane de 3/4" (19 mm), blindé; guide d'onde EOS	Dôme laminé en titane de 3/4" (19 mm), blindé; guide d'onde EOS	Dôme laminé en titane de 3/4" (19 mm), blindé; guide d'onde EOS
Transducteur à ultra haute fréquences	Radiateur circulaire à film polyester de 3/4" (19 mm), blindé; guide d'onde EOS	Radiateur circulaire à film polyester de 3/4" (19 mm), blindé; guide d'onde EOS	Radiateur circulaire à film polyester de 3/4" (19 mm), blindé; guide d'onde EOS
Dimensions avec grille (H x L x P)	1084 mm x 260 mm x 384 mm (42-11/16" x 10-1/4" x 15-1/8")	1149 mm x 305 mm x 422 mm (45-1/4" x 12" x 16-5/8")	178 mm x 476 mm x 254 mm (7" x 18-3/4" x 10")
Poids par enceinte	24,2 kg (53,4 lb)	29 kg (63,9 lb)	7,6 kg (16,7 lb)

• Le taux de puissance d'amplification maximale recommandée garantira une hauteur correcte du système pour les crées occasionnelles. Nous ne recommandons pas un fonctionnement prolongé à des niveaux de puissance maximale.

Déclaration de Conformité

Je soussigné, Harman Consumer Group Inc.

2, route des lours 2000-01:1

72500 Château du Loir, France

France

déclare sur l'honneur que les produits décrits dans la

Présente notice d'utilisation sont conformes aux normes

suivantes

EN 61000-6-3:2001

EN 61000-6-1:2001

Laurent Rault

Toutes les fonctionnalités et caractéristiques sont sujettes à modification sans préavis.

JBL est une marque de fabrique de Harman International Industries, Incorporated, enregistrée aux États-Unis et/ou dans d'autres pays. Elliptical Oblate Spheroidal, PolyPlas ou Pro Sound Comes Home est une marque de fabrique de Harman International Industries, Incorporated.

© 2007 Harman International Industries, Incorporated. Tous droits réservés.
