CONTROL ONE - Enceinte de monitoring JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de monitoring passive
Marque	JBL
Modèle	CONTROL ONE
Réponse en fréquence	80 Hz – 20 kHz
Puissance admissible	200 W (crête) / 50 W (RMS)
Amplification recommandée	100 W RMS
Sensibilité	89 dB / 2,83 V / 1 m
Impédance nominale	8 Ohms
Haut-parleur grave/médium	100 mm (blindage magnétique)
Tweeter	12 mm en titane laminé (blindage magnétique)
Dimensions (H x L x P)	228 x 155 x 139 mm
Poids unitaire	2,4 kg
Alimentation	Enceinte passive, nécessite un amplificateur externe
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de détergents ni d'aérosols
Sécurité	Respecter les consignes de sécurité : éviter l'humidité, les sources de chaleur, et les surtensions ; ne pas ouvrir l'appareil
Pièces détachées et réparabilité	En cas de panne, contacter un technicien qualifié ; utiliser des pièces spécifiées par le fabricant
Montage mural	Possible avec un kit optionnel ; suivre les instructions de fixation
Garantie	Caduque en cas de réparation non autorisée ou de modification du numéro de série
Informations générales	Enceinte de monitoring JBL CONTROL ONE, utilisation professionnelle ou domestique

FOIRE AUX QUESTIONS - CONTROL ONE JBL

Comment brancher les enceintes CONTROL ONE à un amplificateur ?

Reliez les bornes + et - de chaque enceinte aux bornes correspondantes de l'amplificateur. Veillez à respecter la polarité (le + de l'enceinte avec le + de l'ampli) pour une image stéréo correcte. Utilisez des câbles de haut-parleur de bonne qualité et assurez-vous que les connexions sont bien serrées.

Que faire s'il n'y a aucun son provenant des deux enceintes ?

Vérifiez d'abord que l'amplificateur est allumé et qu'une source audio est en cours de lecture. Assurez-vous que l'amplificateur fonctionne correctement (testez avec d'autres enceintes si possible). Vérifiez également les câbles et les connexions.

Pourquoi n'y a-t-il qu'une seule enceinte qui fonctionne ?

Vérifiez le réglage de balance sur votre amplificateur ou récepteur. Examinez les fils et connexions de l'enceinte silencieuse : assurez-vous qu'ils ne sont pas effilochés, coupés ou mal branchés.

Comment monter les enceintes CONTROL ONE au mur ?

Utilisez un kit de fixation mural en option (disponible chez votre revendeur). Suivez les étapes : fixez l'applique murale avec des vis adaptées, installez la bague de fixation sur l'enceinte, puis accrochez-la. Utilisez le cordon de sécurité fourni pour éviter les chutes.

Quelle puissance d'amplificateur dois-je utiliser ?

La puissance recommandée est de 100 W RMS. Vous pouvez utiliser un amplificateur délivrant entre 50 et 200 W RMS, mais évitez un fonctionnement continu à pleine puissance pour préserver le haut-parleur. Une puissance insuffisante peut provoquer un écretêtage et endommager l'enceinte.

Comment nettoyer mes enceintes CONTROL ONE ?

Utilisez un chiffon humide (non mouillé) pour essuyer la surface. N'utilisez jamais de détergents, d'aérosols ou de produits abrasifs, car ils pourraient endommager la finition.

Quelles sont les précautions de sécurité à respecter ?

Évitez d'exposer l'enceinte à la pluie, à l'humidité ou aux source de chaleur. Ne placez pas d'objets remplis de liquide dessus. Ne pas ouvrir le boîtier : il ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, débranchez l'amplificateur et contactez un technicien qualifié.

Que faire en cas de basses faibles ou inexistantes ?

Vérifiez la polarité des connexions : les bornes + et - doivent être correctement reliées des deux côtés. Si la polarité est inversée sur une enceinte, les basses s'annulent. Assurez-vous également que les câbles sont en bon état et bien branchés.

Quelles sont les dimensions exactes des enceintes CONTROL ONE ?

Les dimensions (H x L x P) sont de 228 x 155 x 139 mm. Le poids unitaire est de 2,4 kg. Ces mesures permettent une installation sur une étagère ou un support mural.

Puis-je utiliser ces enceintes en extérieur ?

Non, les enceintes CONTROL ONE ne sont pas conçues pour une utilisation en extérieur. Elles doivent être placées dans un endroit sec et à l'abri des intempéries. L'exposition à la pluie ou à l'humidité peut endommager les haut-parleurs et présenter un risque d'électrocution.

MODE D'EMPLOI CONTROL ONE JBL

GUIDE DE L'UTILISATEUR

JBL

ENCEINTE CONTROL MONITOR

CONTROL ONE

RISQUE de CHOC électrique NE PAS OUVRIR

ATTENION: POUR REDUIRE LES RISQUES D'ELECTRCTION, OUVRIEZ PAS SE LANNEU ARRRIERE OU LE CAPOT DE L'APPEARÉL. IL NE CONTENT UN COMPOUNT SON QUI POURSÉ ÉTRE INTENUEL PAR L'UTILISERATE. ENTRÉNTE: POUR REDUÉ DES RISQUES D'ÉLECTRCTION, OUVRIEZ PAS SE LANNEU ARRRIERE OU LE CAPOT DE L'APPEARÉL.

L'éclair échéant au centre d'un triangle équilatéral prévenant l'utilisateur de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral prélevant l'utilité de la présence d'instructions importantes dans le cadre de la mode de production ou de l'entretien de l'article.

ATTENTION: POUR RÉQUIÉ LES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREL À LA PLUIE OU À L'HUMIDITE.

De manière générale

1. À la réception de l'équipement. Vérifier l'état du produit. Tout endommagement occasionné par le transport doit immédiatement être signalé au revendeur et/ou à la société en charge de la livraison.
2. Raccordements électriques. Tout branchement, débranchement ou remplacement des câbles d'alimentation, d'acheminement des signaux, ou autre, doit être précédé d'une mise hors tension des équipements concernés, afin de prévenir les décharges électriques dues aux impulsions transitoires. Les raccordements doivent être tenus hors de portée des enfants. Avant de déplacer l'appareil, vérifie que tous les câbles d'interconnexion avec d'autres appareils ont été débranchés et que tout appareil alimenté relié à l'équipement est débranché du secteur.
3. Lisez les instructions. Les consignes de sécurité et les instructions d'emploi doivent être lues attentivement avant toute utilisation de l'appareil.
4. Conserve les instructions. Conserve consignes de sécurité et instructions d'emploi dans un lieu sûr pour pouvoir vous y référer ultérieurement.
5. Tenez compte des mises en garde. Observez les mises en garde que vous trouverez sur l'appareil ou dans le mode d'emploi.
6. Suivez les instructions. Suivez toutes les instructions relatives au fonctionnement et à l'utilisation de l'appareil.
7. Eau et humidité. Éloignez l'appareil des sources d'eau, ne le placez pas près d'une baignoire, d'un lavabo, d'un évier, d'un bac à linge, dans un sous-sol humide, près d'une piscine, etc.
8. Accessories. Ne placez t de blesser gravement un enfant ou un adulte et de subir de sérieux dommages. N'utilisez ce genre de support que s'ils sont recommandés par le fabricant ou vendus avec l'appareil. Tout montage de l'appareil doit suivre les instructions du fabricant et utiliser les accessoires qu'il recommande.
9. Montage mural ou au plafond. Ne fixez l'appareil sur le mur ou au plafond que lorsque ce mode d'installation est explicitement recommandé et spécifique par le fabricant.
10. N'utilisez pas de détergents ni d'aérosols. Servez-vous d'un chiffon humide.
11. Extensions. N'utilise pas d'extensions non recommandées par le fabricant, sous peine de danger.
12. Pièces de rechange. Lorsque le remplacement d'une pièce est nécessaire, assurez-vous que le technicien qui effectue la réparation utilise les pièces spécifiées par le fabricant ou des pièces aux caractéristiques similaires aux pièces d'origine. Les remplacements non autorisés peuvent être à l'origine d'incendies, de chocs électriques ou d'autres dangers pour l'utilisateur.
13. Contrôle de sécurité. Suite à une intervention de maintenance ou à une réparation effectuée sur cet appareil, demandez à un technicien de procéder à des contrôles de sécurité pour vérifier son bon état de fonctionnement.
14. Pieds/Pointes. Au moment de poser ou de déplacer cet appareil, ne le traînez pas mais soulevez-le, pour éviter d'endommager le sol ou le plancher. Pensez également au fait que le caoutchou/clastique peut produire une réaction chimique ou tacher les surfaces en bois en l'absence de protection.
15. Garantie. La garantie qui couvre cet appareil devient caduque dans les cas suivants : a. Disparition ou modification du numéro de série apposé par le fabricant. b. Réparation et/ou modifications et/ou autres interventions/réglages effectués par une personne non qualifiée, de même que l'ajout d'extensions/accessoires non agréés par le fabricant/l'importateur.
16. Garantie. Les dommages suivants ne sont pas couverts par la garantie : a. Détérioration causée par une manipulation non conforme aux instructions du manuel de l'utilisateur.

b. Détérioration des éléments mécaniques (têtes d'enregistrement/lecture, pièces en caoutchouc ou plastique, fusions) ou détérioration imputable à une usure normale. c. Détérioration causée par une influence ou un agent extérieur. d. Détérioration causée par une utilisation dépassant les limites spécifiées pour l'appareil. e. Détérioration causée par une surtension ou les intempéries (foudre). f. Détérioration causée par le feu, la fumée ou un liquide. g. Défaut connu de l'acheteur avant l'acte d'achat. h. Détérioration, due à un usage de type professionnel, d'équipements prévus pour une utilisation purement domestique (location, restaurants, spectacles, annonces répétitives en boucle, etc.) 17. Spécifications. Toutes les caractéristiques et spécifications des équipements sont modifiables sans préavis.

Équipements passifs

1. Amplificateurs. Les amplificateurs utilisés pour piloter ces équipements doivent délivrer une puissance de sortie minimale suffisante. Un manque de puissance peut provoquer un phénomène d'échablonnement dont les conséquences ne sont pas couvertes par la garantie.

Équipements actifs (alimentés)

1. Protection des cordons d'alimentation. Veillez à ce que l'on ne puisse pas marcher sur les cordons d'alimentation ou qu'ils ne puissent pas être coincé areil. Pour prévenir tout risque de danger, n'utilisez que les cordons livrés avec les appareils. Si vous utilisez un cordon de rechange, vérifiez qu'il a les mêmes spécifications. Les cordons prolongateurs ne sont pas conseillés avec cet appareil. Comme c'est le cas pour tous les appareils électriques, ne faites pas passer ces cordons sous des moquettes ou des tapis, et ne placez pas des objets lourds ni de meubles. Un cordon d'alimentation détérioré doit être immédiatement remplacé, par un technicien qualifié, avec un cordon de mêmes spécifications. Au moment de le débrancher d'une prise murale, ne tirez jamais le cordon par le fil, mais par sa prise.
2. Dysfonctionnement nécessitant une réparation. Débranchez l'appare

a. Le cordon d'alimentation ou la prise est endommagé(e) b. Des objets ou du liquide ont pénétré dans l'appareil c. L'appareil a été soumis à la pluie ou des aspersions d'eau d. L'appareil ne fonctionne pas correctement en dépit du respect des instructions de manipulation.

N'essayez de régler que les fonctions décrites par le mode d'emploi, car la manipulation intempestive d'autres commandes peut générer des pannes souvent plus graves et plus longues à réparer pour le technicien qualifié.

L'appareil est tombé, ou son cabinet est endommagé. L'appareil ne semble pas fonctionner de manière optimale et montre des signes de faiblesse au niveau des performances.

Réparation. N'essayez pas de réparer l'appareil vous-même. En ouvrant ou en retirant les capots de protection, vous exposerrez à des tensions dangereuses ou à autres risques pour votre santé. Débranchez l'appareil de la source d'alimentation et contactez un professionnel qualifié.

1. Pénétration d'objets ou de liquide.

N'introduisez jamais d'objets dans les interstices et les orifices de cet appareil. Ils pourraient entrer en contact avec des points de tension dangereux ou de provoquer un court-circuit qui pourrait être à l'origine d'un incident ou d'une décharge électrique. Ne renverssez jamais de liquide sur l'appareil. Ne l'exposez pas à des aspersions ou des écoulements de liquide, et ne posez jamais dessus des vases ou autres objets remplis de liquide. 22. Chaleur. Eloignez l'appareil des sources de chaleur telles que radiateurs, bouches d'air chaud, cuisinières, et autres appareils (amplis inclus) générateurs de chaleur. Evitez les installations dans les endroits exposés à des températures extrêmes ou aux rayons du soleil. Au moment de trouver un emplacement définitif, vérifiez que les conditions de ventilation appropriées sont respectées au voisinage de l'appareil (sur les côtés, dessus, dessous).

Remarque importante relative à la sécurité : le choix du matériel complémentaire, non inclus avec ce produit, utilisé pour l'assemblage et l'installation des systèmes d'applique murale des enceintes est du ressort du client et n'engage que lui. Le fabricant décline toute responsabilité en la matière.

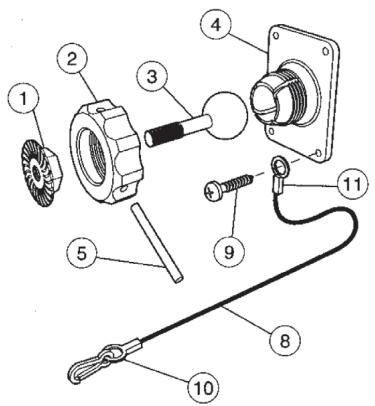

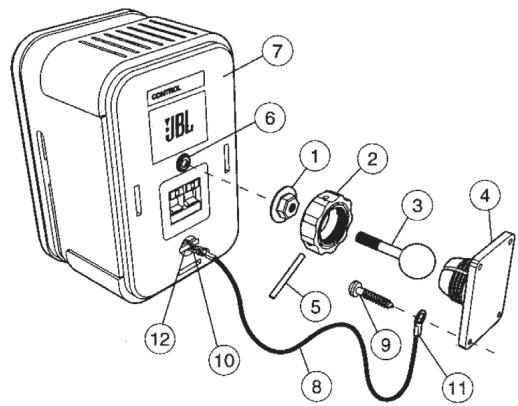

a. Desserrez et déposez la bague moletée 2 en la tournant dans le sens contraire des aiguilles d'une montre. Pour ce faire, utilisez au besoin la tige métallique 5 incluse en accessoire, en introduisant celle-ci dans l'un des trous pratiqués à la périphérie de la bague 2. b. Retirez la boule 3 de son logement dans le socle de fixation 4 en tirant sur sa tige. c. Enfilez la bague 2 sur la tige de boule 3, la partie filée en premier, puis vissez l'écrou métallique 1 à fond sur cette tige. La face moletée de l'écrou métallique doit être tournée vers l'extérieur.

d. Visser l'extrémité de la tige de boule 3 à fond dans le trou filtré 6 pratiqué dans le panneau arrêté de l'enceinte, jusqu'à ce que cette tige y soit parfaitement assujettie. e. À l'aide d'une clé universelle, visser l'écrou moleté 1 jusqu'à ce qu'il soit en contact avec le panneau arrêté de l'enceinte et verrouillez la tige de boule en position. Le contact de l'écrou peut laisser des marques sur le panneau arrêté, mais ces marques seront recouvertes par l'écrou 1. f. Le cordon de sécurité est destiné à prévenir la chute de l'enceinte sur le sol si celle-ci venait à se détacher de l'applique murale. L'élastique à l'extrémité du cordon doit être passé dans une des deux vis du bas qui servent à fixer l'applique au mur avant de visser celle-ci en position. Utiliser des vis de 10 (2,5 cm de longueur min.) et veiller à fixer les quatre vis dans des chevilles et

non pas directement dans le mur nu. L'emploi de chevilles de taille appropriée est impératif. La tête de la vis doit être assez large pour que l'élastique du cordon de sécurité ne puisse s'en libérer et se détacher.

g. En tenant l'enceinte 7 à deux mains, replacer la boule ③ dans son logement sur l'applique murale 4. h. Serrer à la main la bague moletée 2 tout en maintenant l'enceinte dans la position souhaitée pour son orientation définitive. i. Une fois l'orientation de l'enceinte définitivement établie, finir de serrer la bague au moyen de la tige métallique 1. j. Assujettir l'autre extrémité du cordon de sécurité au cabinet de l'enceinte Control ONE, en le faisant passer dans l'ergot 1 situé sur le panneau arrière.

ETAPE 2. Montage au mur

Les haut-parleurs Control ONE peuvent être fixés au mur. Un kit de fixation est disponible en option. Prenez contact avec votre distributeur local.

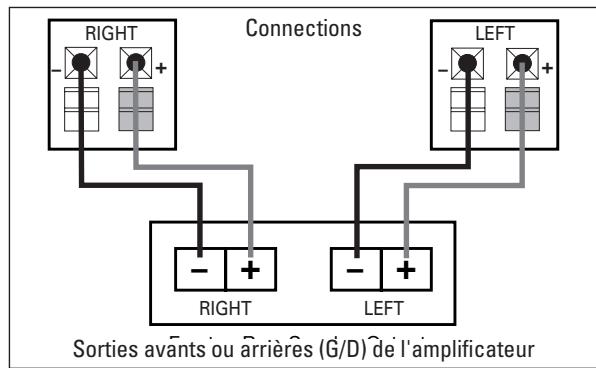

ETAPE 3. Connexions des haut-parleurs

Les haut-parleurs et les bornes électroniques ont des bornes (+) et (-) qui correspondent. Il est important de relier les deux haut-parleurs de façon identique : le (+) du haut-parleur relié au (+) de l'amplificateur et le (-) du haut-parleur au (-) de l'amplificateur. Un câblage déphasé produit un son faible, des basses amoindries et une image stéréo faible.

S'il n'y a plus aucun son provenant des deux haut-parleurs:

• Vérifiez que le récepteur / amplificateur est allumé et que la source joue.
• Vérifiez le bon fonctionnement de votre récepteur/amplificateur

S'il n'y a plus aucun son provenant d'un haut-parleur:

• Vérifiez le réglage d'équilibrage sur votre récepteur / amplificateur.
• Vérifiez tous les fils et connexions entre le récepteur / amplificateur et les haut-parleurs.

Assurez-vous que tous les fils sont bien reliés. Assurez-vous qu'aucun des fils du haut-parleur n'est effiloché, coupé ou perforé.

Si les volumes du système sont faibles et que celui-ci s'arrête lorsque le volume est augmenté:

• Vérifiez tous les fils et connexions entre le récepteur / amplificateur et les haut-parleurs. Assurez-vous que tous les fils sont bien reliés. Assurez-vous qu'aucun des fils du haut-parleur n'est effiloché, coupé ou perforé.
• Dans le cas où plusieurs paires de haut-parleurs sont utilisées, vérifiez les conditions d'impédance minimum de votre récepteur / amplificateur.

S'il y a pas de basses (ou des basses faibles) :

Assurez-vous que les polarités (+ et -) des entrées de haut-parleur gauche et droite sont reliées correctement.

Haut-parleurs de Bass/Mémium magnétique)	100 mm
Tweeters (blindage magnétique)	12 mm Titanium Laminate
Réponse en fréquence	80Hz – 20kHz
Tenue en puissance	200W/50W
Amplification recommende*	100W RMS
Sensibilité	89dB/2.83V/1m
Impédance nominale	8 Ohms
Dimensions (H x L x P)	228 x 155 x 139 mm
Poids (unitaire)	2.4 kg

*La puissance maximale nominale de l'amplificateur assure au système une marge suffisante pour accepter les pics occasionnels. Toutefois, un fonctionnement continu de l'appareil à de tels niveaux de puissance est fortement déconseillé.

Toutes ces caractéristiques sont sujettes à modification sans préavis.

Notice to Purchaser: JBL décline toute responsabilité en cas de dommages matériels ou blessures corporelles pouvant résulter directement, indirectement, ou par voie de conséquence d'une installation incorrecte des enceintes Control ONE.

Déclaration de Conformité

certificats à nos risques et périls que le produit décrit dans ce manuel d'utilisation est conforme aux spécifications techniques:

EN 61000-6-3:2001

EN 61000-6-1:2001

Laurent Rault
