Type de produit	Enceinte sans fil active
Marque	JBL
Modèle	CONTROL 2.4G AW
Dimensions (H x L x P)	228 x 155 x 139 mm
Poids unitaire	2.4 kg
Réponse en fréquence	80 Hz – 20 kHz
Sensibilité	89 dB / 2.83 V / 1 m
Impédance nominale	8 Ohms
Tenue en puissance	200 W crête / 50 W RMS
Amplification recommandée	100 W RMS
Haut-parleur grave/médium	100 mm avec blindage magnétique
Tweeter	12 mm Titanium Laminate avec blindage magnétique
Montage mural	Support mural en option avec kit de fixation (vis de 10, chevilles adaptées)
Cordon de sécurité	Prévu pour prévenir la chute de l'enceinte
Entretien et nettoyage	Utiliser un chiffon humide, pas de détergents ni d'aérosols
Alimentation	Non spécifiée (enceinte passive alimentée par amplificateur externe)
Garantie	Caduque en cas d'ouverture non autorisée, modification, ou utilisation non conforme
Réparabilité	Confier toute réparation à un technicien qualifié
Sécurité	Ne pas exposer à l'eau, à la pluie, ni à l'humidité ; éviter les sources de chaleur ; ne pas ouvrir

FOIRE AUX QUESTIONS - CONTROL 2.4G AW JBL

Comment installer l'enceinte JBL CONTROL 2.4G AW ?

Placez l'enceinte à l'avant pour une image stéréo optimale. Pour un montage mural, utilisez le kit de fixation en option (vis de 10, chevilles adaptées). Suivez les étapes de démontage de la bague moletée et de fixation de la boule sur le panneau arrière de l'enceinte. N'oubliez pas d'attacher le cordon de sécurité pour éviter une chute.

Comment brancher les câbles d'enceinte ?

Reliez les bornes (+) et (-) de l'enceinte à celles de l'amplificateur correspondantes. Assurez-vous que la polarité est respectée : (+) de l'enceinte sur (+) de l'amplificateur, et idem pour (-). Un câblage inversé produit un son faible, des basses amoindries et une mauvaise image stéréo.

Que faire si le son est faible ou qu'il n'y a aucun son ?

Vérifiez que l'amplificateur est allumé et qu'une source audio est active. Contrôlez les réglages d'équilibre et de volume. Examinez tous les câbles et connexions : ils doivent être bien branchés, sans effilochage ni coupure. Si plusieurs paires d'enceintes sont utilisées, vérifiez l'impédance minimale de votre amplificateur.

Comment entretenir l'enceinte ?

Nettoyez l'enceinte avec un chiffon humide. N'utilisez jamais de détergents, d'aérosols ou de produits abrasifs. Évitez d'exposer l'enceinte à l'eau, à l'humidité, à la pluie ou à des sources de chaleur.

Quelles précautions de sécurité faut-il observer ?

Ne pas ouvrir le boîtier : risque de choc électrique. Ne pas exposer l'appareil à la pluie ou à l'humidité. Éloignez-le des sources de chaleur et des liquides. Utilisez uniquement les accessoires recommandés. Pour toute réparation, faites appel à un technicien qualifié.

Puis-je fixer l'enceinte au plafond ?

Le manuel ne recommande pas le montage au plafond ; seul le montage mural est décrit. Si vous souhaitez une installation au plafond, consultez un professionnel et utilisez des supports adaptés non fournis.

Quelle puissance d'amplificateur est recommandée ?

JBL recommande un amplificateur délivrant 100 W RMS. La tenue en puissance de l'enceinte est de 200 W crête / 50 W RMS. Une puissance insuffisante peut provoquer un écrêtage, non couvert par la garantie.

Comment installer le cordon de sécurité ?

Passez l'élastique du cordon de sécurité dans une des deux vis inférieures de l'applique murale avant de la visser. Fixez l'autre extrémité du cordon à l'ergot situé sur le panneau arrière de l'enceinte. Utilisez des vis de 10 avec chevilles adaptées.

Que faire si un objet ou un liquide pénètre dans l'enceinte ?

Débranchez immédiatement l'enceinte de l'amplificateur (et de l'alimentation si elle est active). Ne tentez pas de réparer vous-même. Contactez un technicien qualifié. Ne renversez jamais de liquide sur l'appareil.

Où puis-je trouver les pièces détachées ?

Le manuel ne liste pas de pièces détachées spécifiques. En cas de besoin, contactez un revendeur agréé JBL ou un service après-vente. Utilisez uniquement des pièces recommandées par le fabricant.

MODE D'EMPLOI CONTROL 2.4G AW JBL

GUIDE DE L'UTILISATEUR

JBL

ENCEINTE CONTROL MONITOR

CONTROL ONE

RISQUE de CHOC électrique NE PAS OUVRIR

ATTENION: POUR REDUIRE LES RISQUES D'ELECTRCTION, OUVRIEZ PAS SE LANNEU ARRRIERE OU LE CAPOT DE L'APPEARÉL. IL NE CONTENT UN COMPUCON ASPOUT QUE PUSSÉ É ETRETRENU PAR L'UTILISERATE. AINTÉNTE: POUR REDUÉ DES RISQUES D'ÉLECTRCTION, OUVRIEZ PAS SE LANNEU ARRRIERE OU LE CAPOT DE L'APPEARÉL.

L'éclair échéant au centre d'un triangle équilatéral prévenant l'utilisateurs de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral prélevant l'utilité de la présence d'instructions importantes dans le cadre de la mode de production en ouvré et l'entretien de l'appareil.

ATTENTION: POUR RÉQUIÉ LES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREL À LA PLUIE OU À L'HUMIDITE.

De manière générale

1. À la réception de l'équipement. Vérifier l'état du produit. Tout endommagement occasionné par le transport doit immédiatement être signalé au revendeur et/ou à la société en charge de la livraison.
2. Raccordements électriques. Tout branchement, débranchement ou remplacement des câbles d'alimentation, d'acheminement des signaux, ou autre, doit être précédé d'une mise hors tension des équipements concernés, afin de prévenir les décharges électriques dues aux impulsions transitoires. Les raccordements doivent être tenus hors de portée des enfants. Avant de déplacer l'appareil, vérifie que tous les câbles d'intéconnexion avec d'autres appareils ont été débranchés et que tout appareil alimenté relié à l'équipement est débranché du secteur.
3. Lisez les instructions. Les consignes de sécurité et les instructions d'emploi doivent être lues attentivement avant toute utilisation de l'appareil.
4. Conservez les instructions. Conservez consignes de sécurité et instructions d'emploi dans un lieu où pouvoir vous y référer ultérieurement.
5. Tenez compte des mises en garde. Observez les mises en garde que vous trouverez sur l'appareil ou dans le mode d'emploi.
6. Suivez les instructions. Suivez toutes les instructions relatives au fonctionnement et à l'utilisation de l'appareil.
7. Eau et humidité. Éloignez l'appareil des sources d'eau, ne le placez pas près d'une baignoire, d'un lavabo, d'un évier, d'un bac à linge, dans un sous-sol humide, près d'une piscine, etc.
8. Accessories. Ne place pas l'appareil sur un chariot, une console, un trépied, un support ou une table instable. En tombant, il risquerait eil. Tout montage de l'appareil doit suivre les instructions du fabricant et utiliser les accessories qu'il recommende.
9. Montage mural ou au plafond. Ne fixez-le que si ce mode d'installation est explicitement recommandé et spécifique par le fabricant.
10. N'utilisez pas de détergents ni d'aérosols. Servez-vous d'un chiffon humide.
11. Extensions. N'utilise pas d'extensions non recommandées par le fabricant, sous peine de danger.
12. Pièces de rechange. Lorsque le remplacement d'une pièce est nécessaire, assurez-vous que le technicien qui effectue la réparation utilise les pièces spécifiées par le fabricant ou des pièces aux caractéristiques similaires aux pièces d'origine. Les remplacements non autorisés peuvent être à l'origine d'incendies, de chocs électriques ou d'autres dangers pour l'utilisateur.
13. Contrôle de sécurité. Suite à une intervention de maintenance ou à une réparation effectuée sur cet appareil, demandez à un technicien de procéder à des contrôles de sécurité pour vérifier son bon état de fonctionnement.
14. Pieds/Pointes. Au moment de poser ou de déplacer cet appareeil, ne le trainez pas mais soulevez-le, pour éviter d'endommager le sol ou le plancher. Pensez également au fait que le caoutchou/clastique peut produire une réaction chimique ou tacher les surfaces en bois en l'absence de protection.
15. Garantie. La garantie qui couvre cet appareil devient caduque dans les cas suivants : a. Disparition ou modification du numéro de série apposé par le fabricant. b. Réparation et/ou modifications et/ou autres interventions/réglages effectués par une personne non qualifiée, de même que l'ajout d'extensions/accessoires non agréés par le fabricant/l'importateur.
16. Garantie. Les dommages suivants ne sont pas couverts par la garantie : a. Détérioration causée par une manipulation non conforme aux instructions du manuel de l'utilisateur.

b. Détérioration des éléments mécaniques (têtes d'enregistrement/lecture, pièces en caoutchouc ou plastique, fusions) ou détournement imputable à une usure normale. c. Détérioration causée par une influence ou un agent extérieur. d. Détérioration causée par une utilisation dépassant les limites spécifiées pour l'appareil. e. Détérioration causée par une surtension ou les intempéries (foudre). f. Détérioration causée par le feu, la fumée ou un liquide. g. Défaut connu de l'acheteur avant l'acte d'achat. h. Détérioration, due à un usage de type professionnel, d'équipements prévus pour une utilisation purement domestique (location, restaurants, spectacles, annonces répétitives en boucle, etc.) 17. Spécifications. Toutes les caractéristiques et spécifications des équipements sont modifiables sans préavis.

Équipements passifs

1. Amplificateurs. Les amplificateurs utilisés pour piloter ces équipements doivent délivrer une puissance de sortie minimale suffisante. Un manque de puissance peut provoquer un phénomène d'échéancement dont les conséquences ne sont pas couvertes par la garantie.

Équipements actifs (alimentés)

1. Protection des cordons d'alimentation. Veillez à ce que l'on ne puisse pas marcher sur les cordons d'alimentation ou qu'ils ne puissent pas être coincé areil. Pour prévenir tout risque de danger, n'utilisez que les cordons livrés avec les appareils. Si vous utilisez un cordon de rechange, vérifiez qu'il a les mêmes spécifications. Les cordons prolongateurs ne sont pas conseillés avec cet appareil. Comme c'est le cas pour tous les appareils électriques, ne faites pas passer ces cordons sous des moquettes ou des tapis, et ne placez pas des objets lourds ni de meubles. Un cordon d'alimentation détérioré doit être immédiatement remplacé, par un technicien qualifié, avec un cordon de mêmes spécifications. Au moment de le débrancher d'une prise murale, ne tirez jamais le cordon par le fil, mais par sa prise.
2. Dysfonctionnement nécessitant une réparation. Débranchez l'appare

a. Le cordon d'alimentation ou la prise est endommagé(e) b. Des objets ou du liquide ont pénétré dans l'appareil c. L'appareil a été soumis à la pluie ou des aspersions d'eau d. L'appareil ne fonctionne pas correctement en dépit du respect des instructions de manipulation.

N'essayez de régler que les fonctions décrites par le mode d'emploi, car la manipulation intempestive d'autres commandes peut générer des pannes souvent plus graves et plus longues à réparer pour le technicien qualifié.

L'appareil est tombé, ou son cabinet est endommagé. L'appareil ne semble pas fonctionner de manière optimale et montre des signes de faiblesse au niveau des performances.

Réparation. N'essayez pas de réparer l'appareil vous-même. En ouvrant ou en retirant les capots de protection, vous exposerrez à des tensions dangereuses ou à d'autres risques pour votre santé. Débranchez l'appareil de la source d'alimentation et contactez un professionnel qualifié.

1. Pénétration d'objet ou de liquide.

N'introduisez jamais d'objets dans les interstices et les orifices de cet appareil. Ils pourraient entrer en contact avec des points de tension dangereux ou de provoquer un court-circuit qui pourrait être à l'origine d'un incident ou d'une décharge électrique. Ne renverssez jamais de liquide sur l'appareil. Ne l'exposez pas à des aspersions ou des écoulements de liquide, et ne posez jamais dessus des vases ou autres objets remplis de liquide. 22. Chaleur. Eloignez l'appareil des sources de chaleur telles que radiateurs, bouches d'air chaud, cuisinières, et autres appareils (amplis inclus) générateurs de chaleur. Evitez les installations dans les endroits exposés à des températures extrêmes ou aux rayons du soleil. Au moment de trouver un emplacement définitif, vérifiez que les conditions de ventilation appropriées sont respectées au voisinage de l'appareil (sur les côtés, dessus, dessous).

Remarque importante relative à la sécurité : le choix du matériel complémentaire, non inclus avec ce produit, utilisé pour l'assemblage et l'installation des systèmes d'applique murale des enceintes est du ressort du client et n'engage que lui. Le fabricant décline toute responsabilité en la matière.

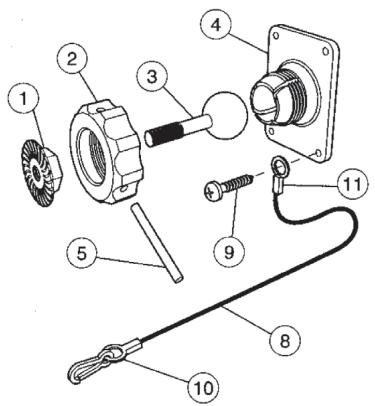

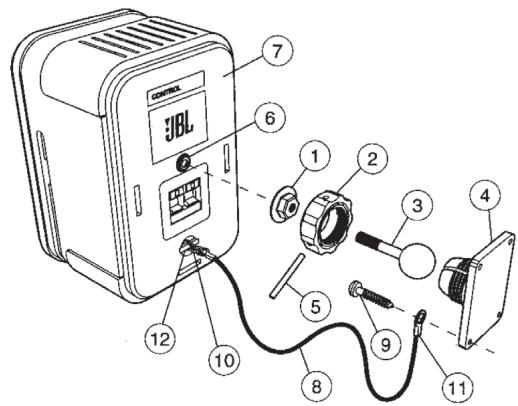

a. Desserrez et déposez la bague moletée 2 en la tournant dans le sens contraire des aiguilles d'une montre. Pour ce faire, utilisez au besoin la tige métallique 5 incluse en accessoire, en introduisant celle-ci dans l'un des trous pratiqués à la périphérie de la bague 2. b. Retirez la boule 3 de son logement dans le socle de fixation 4 en tirant sur sa tige. c. Enfilez la bague 2 sur la tige de boule 3, la partie filée en premier, puis vissez l'écrou métallique 1 à fond sur cette tige. La face moletée de l'écrou métallique doit être tournée vers l'extérieur.

d. Visser l'extrémité de la tige de boule 3 à fond dans le trou filtré 6 pratiqué dans le panneau arrêté de l'enceinte, jusqu'à ce que cette tige y soit parfaitement assujettie. e. A l'aide d'une clé universelle, visser l'écrou moleté 1 jusqu'à ce qu'il soit en contact avec le panneau arrêté de l'enceinte et verrouillez la tige de boule en position. Le contact de l'écrou peut laisser des marques sur le panneau arrêté, mais ces marques seront recouvertes par l'écrou 1. f. Le cordon de sécurité est destiné à prévenir la chute de l'enceinte sur le sol si celle-ci venait à se détacher de l'applique murale. L'élastique à l'extrémité du cordon doit être passé dans une des deux vis du bas qui servent à fixer l'applique au mur avant de visser celle-ci en position. Utiliser des vis de 10 (2,5 cm de longueur min.) et veiller à fixer les quatre vis dans des chevilles et

non pas directement dans le mur nu. L'emploi de chevilles de taille appropriée est impératif. La tête de la vis doit être assez large pour que l'élastique du cordon de sécurité ne puisse s'en libérer et se détacher.

g. En tenant l'enceinte 7 à deux mains, replacer la boule ③ dans son logement sur l'applique murale 4. h. Serrer à la main la bague moletée 2 tout en maintenant l'enceinte dans la position souhaitée pour son orientation définitive. i. Une fois l'orientation de l'enceinte définitivement établie, finir de serrer la bague au moyen de la tige métallique 1. j. Assujettir l'autre extrémité du cordon de sécurité au cabinet de l'enceinte Control ONE, en le faisant passer dans l'ergot 1 situé sur le panneau arrière.

ETAPE 1. Positionnement des haut-parleurs

A I'avant.

ETAPE 2. Montage au mur

Les haut-parleurs Control ONE peuvent être fixés au mur. Un kit de fixation est disponible en option. Prenez contact avec votre distributeur local.

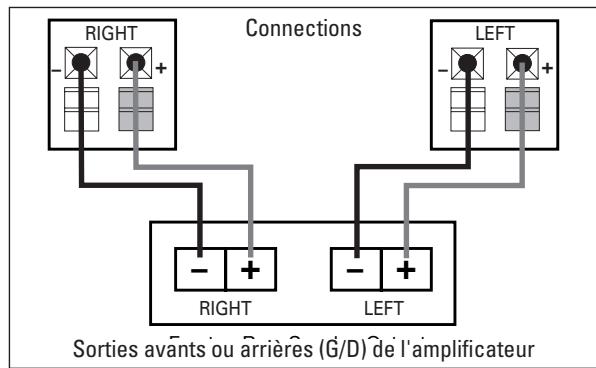

ETAPE 3. Connexions des haut-parleurs

Les haut-parleurs et les bornes électroniques ont des bornes (+) et (-) qui correspondent. Il est important de relier les deux haut-parleurs de façon identique : le (+) du haut-parleur relié au (+) de l'amplificateur et le (-) du haut-parleur au (-) de l'amplificateur. Un câblage déphasé produit un son faible, des basses amoindries et une image stéréo faible.

S'il n'y a plus aucun son provenant des deux haut-parleurs:

• Vérifiez que le récepteur / amplificateur est allumé et que la source joue.
• Vérifiez le bon fonctionnement de votre récepteur/amplificateur

S'il n'y a plus aucun son provenant d'un haut-parleur:

• Vérifiez le réglage d'équilibrage sur votre récepteur / amplificateur.
• Vérifiez tous les fils et connexions entre le récepteur / amplificateur et les haut-parleurs.

Assurez-vous que tous les fils sont bien reliés. Assurez-vous qu'aucun des fils du haut-parleur n'est effiloché, coupé ou perforé.

Si les volumes du système sont faibles et que celui-ci s'arrête lorsque le volume est augmenté:

• Verifiez tous les fils et connexions entre le récepteur / amplificateur et les haut-parleurs. Assurez-vous que tous les fils sont bien reliés. Assurez-vous qu'aucun des fils du haut-parleur n'est effiloché, coupé ou perforé.
• Dans le cas où plusieurs paires de haut-parleurs sont utilisées, vérifiez les conditions d'impédance minimum de votre récepteur / amplificateur.

S'il y a pas de basses (ou des basses faibles) :

Assurez-vous que les polarités (+ et -) des entrées de haut-parleur gauche et droite sont reliées correctement.

Haut-parleurs de Bass/Mémium magnétique)	100 mm
Tweeters (blindage magnétique)	12 mm Titanium Laminate
Réponse en fréquence	80Hz – 20kHz
Tenue en puissance	200W/50W
Amplification recommende*	100W RMS
Sensibilité	89dB/2.83V/1m
Impédance nominale	8 Ohms
Dimensions (H x L x P)	228 x 155 x 139 mm
Poids (unitaire)	2.4 kg

*La puissance maximale nominale de l'amplificateur assure au système une marge suffisante pour accepter les pics occasionnels. Toutefois, un fonctionnement continu de l'appareil à de tels niveaux de puissance est fortement déconseillé.

Toutes ces caractéristiques sont sujettes à modification sans préavis.

Notice to Purchaser: JBL décline toute responsabilité en cas de dommages matériels ou blessures corporelles pouvant résulter directement, indirectement, ou par voie de conséquence d'une installation incorrecte des enceintes Control ONE.

Déclaration de Conformité

certificat à nos risques et périls que le produit décrit dans ce manuel d'utilisation est conforme aux spécifications techniques:

EN 61000-6-3:2001

EN 61000-6-1:2001

Laurent Rault
