MODE D'EMPLOI CINEMA SB400 JBL

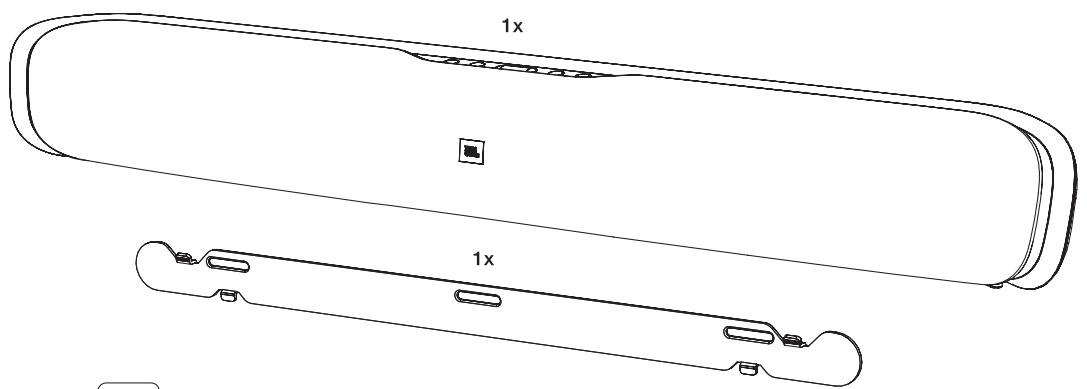

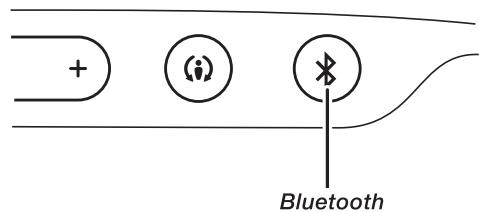

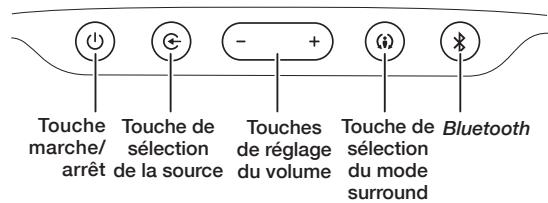

Touches Touche de Bluetooth marche/ sélection de réglage sélection arrêt de la source du volume du mode surround Connecteur d’entrée optique

Connecteur d’entrée auxiliaire

Touche d’amplification des graves

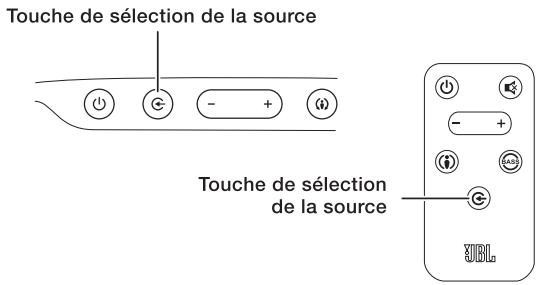

Touche de sélection de la source

Interrupteur d’alimentation

Connecteur du câble d’alimentation

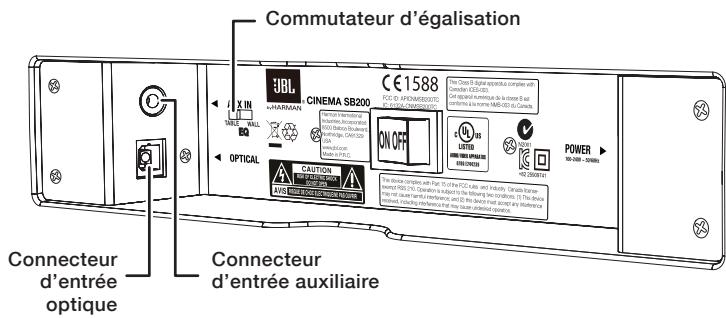

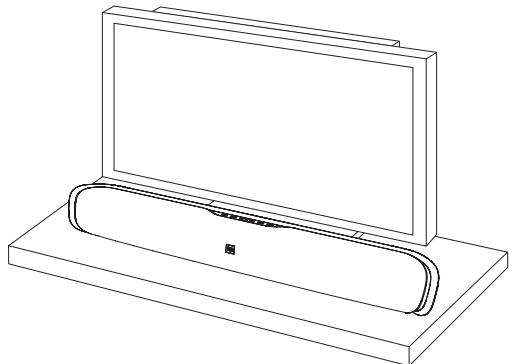

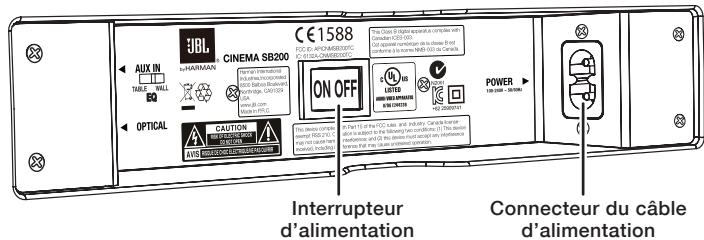

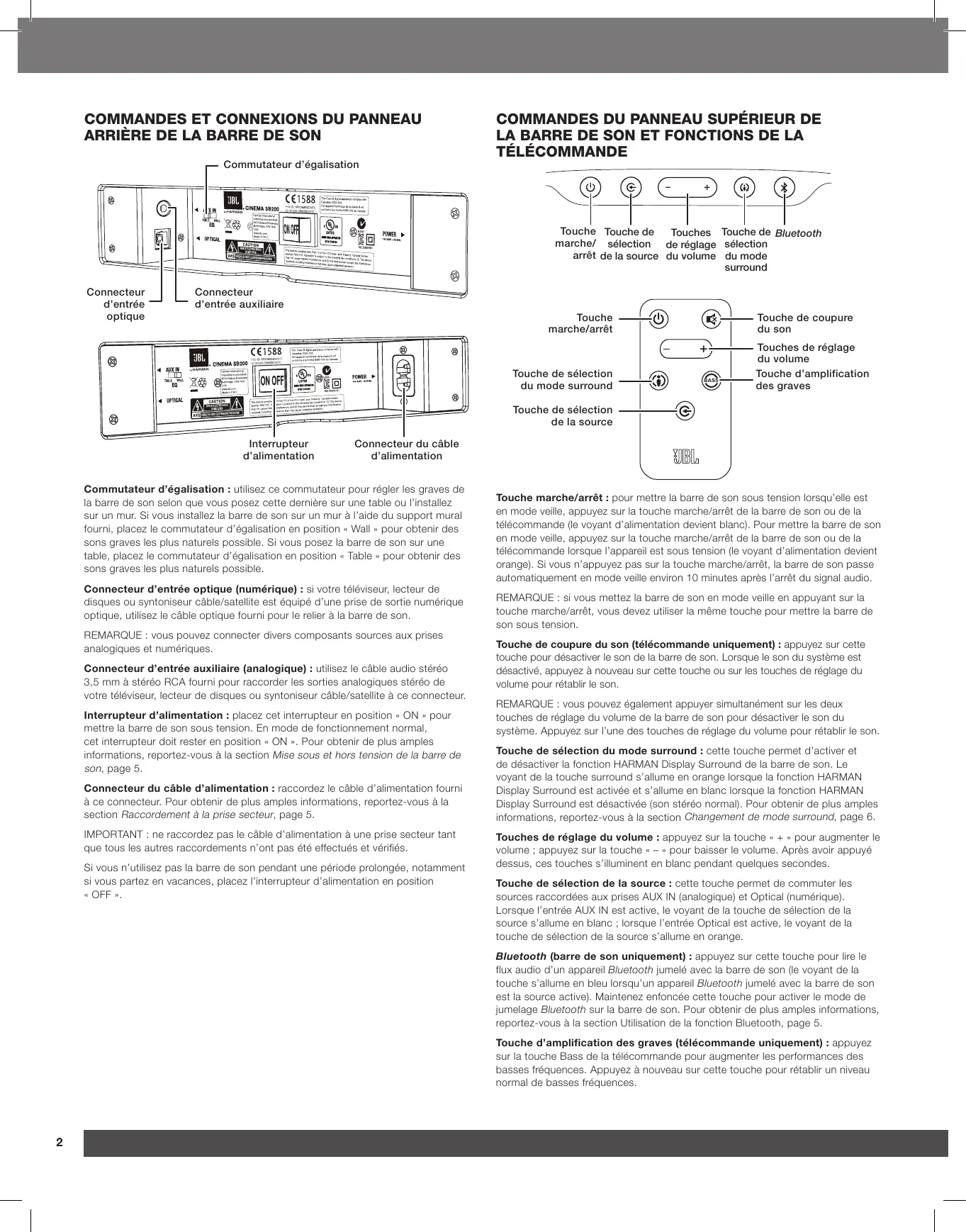

Commutateur d’égalisation : utilisez ce commutateur pour régler les graves de la barre de son selon que vous posez cette dernière sur une table ou l’installez sur un mur. Si vous installez la barre de son sur un mur à l’aide du support mural fourni, placez le commutateur d’égalisation en position « Wall » pour obtenir des sons graves les plus naturels possible. Si vous posez la barre de son sur une table, placez le commutateur d’égalisation en position « Table » pour obtenir des sons graves les plus naturels possible.

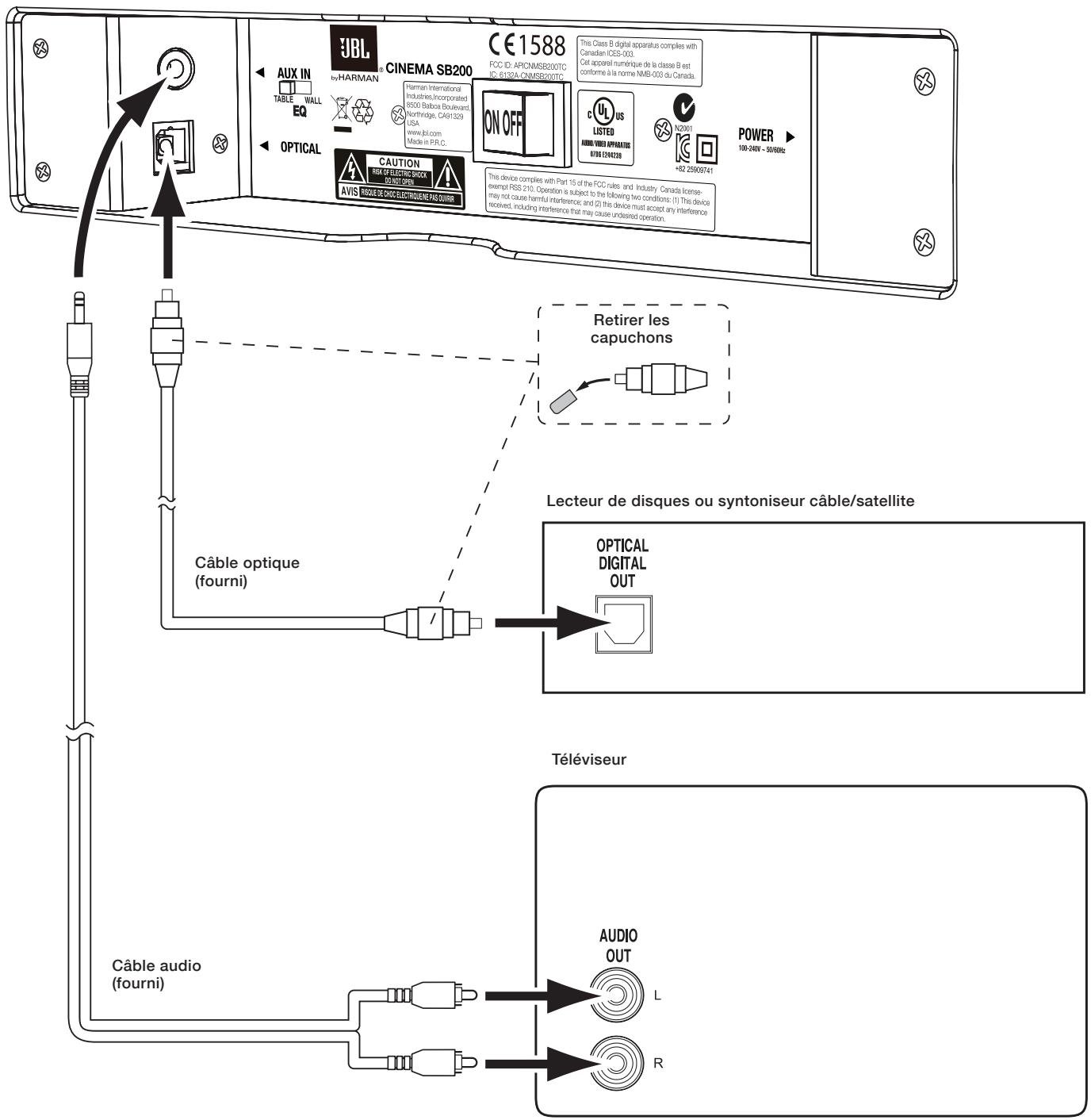

Connecteur d’entrée optique (numérique) : si votre téléviseur, lecteur de disques ou syntoniseur câble/satellite est équipé d’une prise de sortie numérique optique, utilisez le câble optique fourni pour le relier à la barre de son. REMARQUE : vous pouvez connecter divers composants sources aux prises analogiques et numériques. Connecteur d’entrée auxiliaire (analogique) : utilisez le câble audio stéréo 3,5 mm à stéréo RCA fourni pour raccorder les sorties analogiques stéréo de votre téléviseur, lecteur de disques ou syntoniseur câble/satellite à ce connecteur. Interrupteur d’alimentation : placez cet interrupteur en position « ON » pour mettre la barre de son sous tension. En mode de fonctionnement normal, cet interrupteur doit rester en position « ON ». Pour obtenir de plus amples informations, reportez-vous à la section Mise sous et hors tension de la barre de son, page 5. Connecteur du câble d’alimentation : raccordez le câble d’alimentation fourni à ce connecteur. Pour obtenir de plus amples informations, reportez-vous à la section Raccordement à la prise secteur, page 5. IMPORTANT : ne raccordez pas le câble d’alimentation à une prise secteur tant que tous les autres raccordements n’ont pas été effectués et vérifiés. Si vous n’utilisez pas la barre de son pendant une période prolongée, notamment si vous partez en vacances, placez l’interrupteur d’alimentation en position « OFF ».

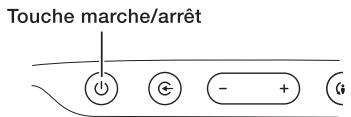

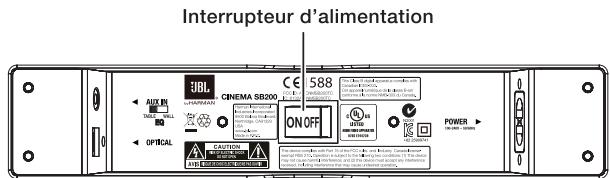

Touche marche/arrêt : pour mettre la barre de son sous tension lorsqu’elle est en mode veille, appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande (le voyant d’alimentation devient blanc). Pour mettre la barre de son en mode veille, appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande lorsque l’appareil est sous tension (le voyant d’alimentation devient orange). Si vous n’appuyez pas sur la touche marche/arrêt, la barre de son passe automatiquement en mode veille environ 10 minutes après l’arrêt du signal audio.

REMARQUE : si vous mettez la barre de son en mode veille en appuyant sur la touche marche/arrêt, vous devez utiliser la même touche pour mettre la barre de son sous tension. Touche de coupure du son (télécommande uniquement) : appuyez sur cette touche pour désactiver le son de la barre de son. Lorsque le son du système est désactivé, appuyez à nouveau sur cette touche ou sur les touches de réglage du volume pour rétablir le son. REMARQUE : vous pouvez également appuyer simultanément sur les deux touches de réglage du volume de la barre de son pour désactiver le son du système. Appuyez sur l’une des touches de réglage du volume pour rétablir le son. Touche de sélection du mode surround : cette touche permet d’activer et de désactiver la fonction HARMAN Display Surround de la barre de son. Le voyant de la touche surround s’allume en orange lorsque la fonction HARMAN Display Surround est activée et s’allume en blanc lorsque la fonction HARMAN Display Surround est désactivée (son stéréo normal). Pour obtenir de plus amples informations, reportez-vous à la section Changement de mode surround, page 6. Touches de réglage du volume : appuyez sur la touche « + » pour augmenter le volume ; appuyez sur la touche « – » pour baisser le volume. Après avoir appuyé dessus, ces touches s’illuminent en blanc pendant quelques secondes. Touche de sélection de la source : cette touche permet de commuter les sources raccordées aux prises AUX IN (analogique) et Optical (numérique). Lorsque l’entrée AUX IN est active, le voyant de la touche de sélection de la source s’allume en blanc ; lorsque l’entrée Optical est active, le voyant de la touche de sélection de la source s’allume en orange. Bluetooth (barre de son uniquement) : appuyez sur cette touche pour lire le flux audio d’un appareil Bluetooth jumelé avec la barre de son (le voyant de la touche s’allume en bleu lorsqu’un appareil Bluetooth jumelé avec la barre de son est la source active). Maintenez enfoncée cette touche pour activer le mode de jumelage Bluetooth sur la barre de son. Pour obtenir de plus amples informations, reportez-vous à la section Utilisation de la fonction Bluetooth, page 5. Touche d’amplification des graves (télécommande uniquement) : appuyez sur la touche Bass de la télécommande pour augmenter les performances des basses fréquences. Appuyez à nouveau sur cette touche pour rétablir un niveau normal de basses fréquences.

Reportez-vous à la rubrique Commandes et connexions du panneau arrière de la barre de son, page 2.

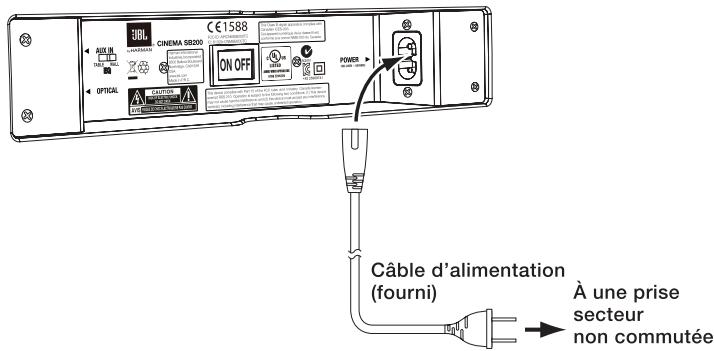

4. Raccordez tous les câbles à la barre de son en suivant les instructions de la rubrique Raccordements, page 4.

IMPORTANT : à cette étape, vous ne devez PAS brancher le câble d’alimentation de la barre de son à la prise secteur. • Placez le commutateur d’égalisation en position « Wall », puis placez l’interrupteur d’alimentation en position « ON ». Reportez-vous à la rubrique Commandes et connexions du panneau arrière de la barre de son, page 2. 5. Fixez la barre de son au support , pour cela, insérez les crochets supérieurs du support dans les fentes situées à l’arrière de la barre de son. Ces fentes sont suffisamment larges pour vous permettre d’ajuster l’angle de la barre de son afin de mettre cette dernière à niveau.

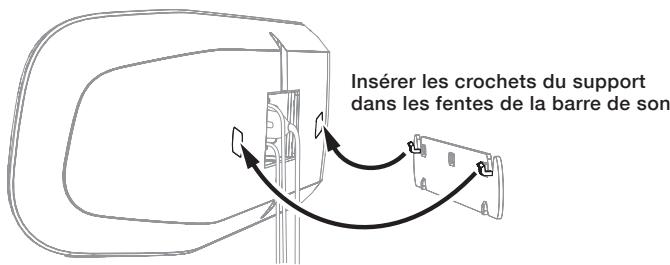

Insérer les crochets du support dans les fentes de la barre de son

INSTALLATION DE LA BARRE DE SON SUR UN MUR Si vous avez fixé votre téléviseur au mur, vous pouvez utiliser le support mural fourni pour installer la barre de son directement sous le téléviseur.

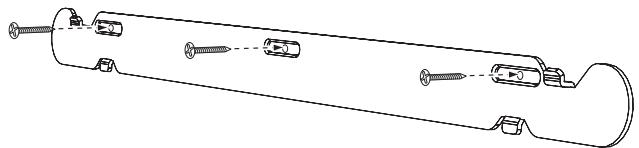

1. D  éterminez l’emplacement de la barre de son sur le mur. Assurez-vous que la partie supérieure de la barre de son ne vous empêche pas de regarder la télévision une fois la barre de son fixée au mur. 2. P  lacez le support contre le mur et marquez les emplacements des orifices du support mural de la barre de son sur le mur. Veillez à laisser un espace d’environ 18 cm (7 1/16 po) entre les trous ; les fentes du support prennent en charge des vis de 4 mm. Assurez-vous que les trous sont à la même hauteur. Reportez-vous à l’illustration ci-dessous. Marquer les orifices sur le support en laissant un espace de 18 cm (7 1/16 po) entre chacun d’eux

 près avoir vérifié que le côté plat du support est contre le mur, fixez le support mural aux emplacements que vous avez marqués à l’aide d’éléments de fixation adaptés au matériau de construction du mur. Notez que la barre de son pèse 3,4 kg (7,5 lb). Veillez à utiliser des éléments de fixation capables de supporter ce poids.

Optical (numérique) de la barre de son.

Retirer les capuchons

Lecteur de disques ou syntoniseur câble/satellite

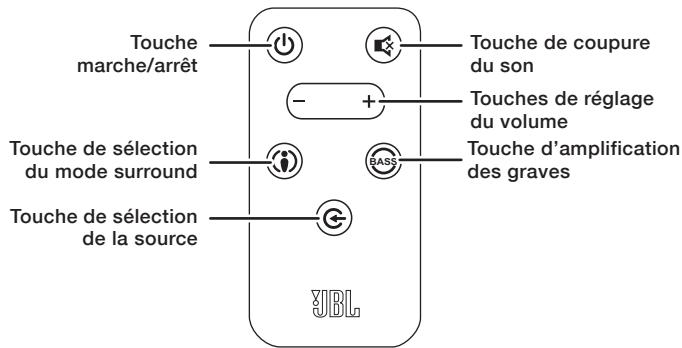

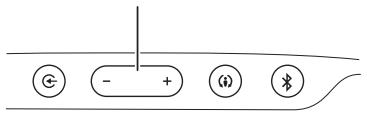

Touches de réglage du volume

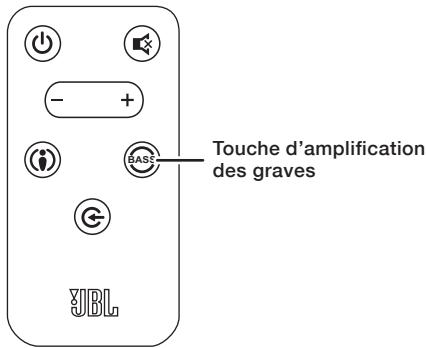

Appuyez sur la touche Bass de la télécommande pour optimiser les basses fréquences ; les graves sont amplifiés afin d’adapter le son au visionnage de films et à l’écoute de musique. Nous vous recommandons de tester librement cette commande afin de trouver le réglage adapté à vos préférences. Appuyez à nouveau sur cette touche pour rétablir un niveau normal de basses fréquences.

DÉSACTIVATION DU SON DU SYSTÈME Appuyez simultanément et brièvement sur les deux touches de réglage du volume de la barre de son ou appuyez sur la touche de coupure du son de la télécommande pour désactiver le son du système. Appuyez à nouveau brièvement sur l’une des touches de réglage du volume de la barre de son ou sur la touche de coupure du son de la télécommande pour réactiver le son.

Les deux touches de réglage du volume

Touche de coupure du son

PROGRAMMATION DES COMMANDES DE VOLUME ET DE COUPURE DU SON DE LA TÉLÉCOMMANDE DU TÉLÉVISEUR Vous pouvez programmer la barre de son de façon à ce qu’elle obéisse aux commandes d’augmentation/réduction du volume et de désactivation du son.

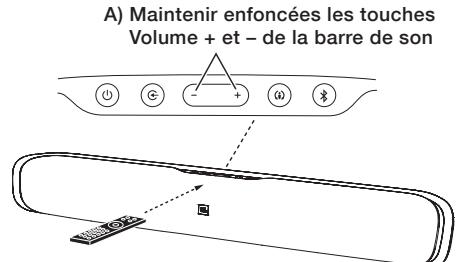

Vous pourrez ainsi commander la barre de son et votre téléviseur à l’aide d’une seule télécommande. Avant de commencer à programmer la barre de son, munissez-vous de la télécommande de votre téléviseur. 1. Maintenez enfoncée la touche de sélection du mode surround de la barre de son jusqu’à ce qu’elle commence à clignoter en orange.

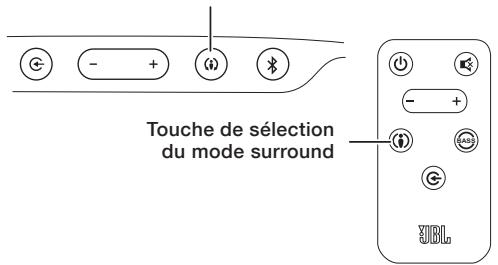

BASS CHANGEMENT DE MODE SURROUND Appuyez sur la touche de sélection du mode surround de la barre de son ou de la télécommande pour commuter le son stéréo normal (le voyant de la touche de sélection du mode surround s’allume en blanc) et le son HARMAN Display

Surround (le voyant de la touche de sélection du mode surround s’allume en orange). La fonction HARMAN Display Surround restitue un son surround puissant et enveloppant capable d’atteindre aussi bien l’auditeur assis face à la barre de son que celui situé plusieurs mètres en retrait. Bien que le mode HARMAN Display Surround soit particulièrement adapté au visionnage de films, vous pouvez également l’utiliser pour écouter de la musique.

Maintenir cette touche enfoncée jusqu’à ce qu’elle clignote en orange

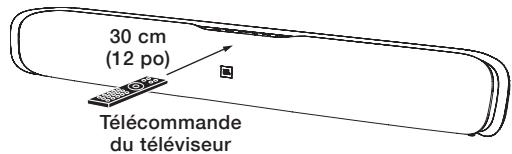

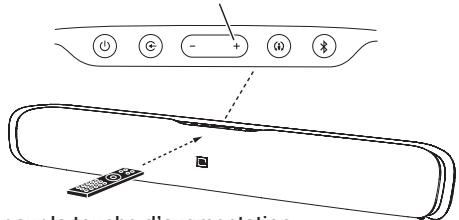

 irigez la télécommande de votre téléviseur vers la barre de son en respectant une distance minimale d’environ 30 cm (12 po) :

Si la programmation réussit, la touche de sélection du mode surround de la barre de son cesse de clignoter en orange et s’allume en blanc pendant une seconde, puis clignote en orange à nouveau.

BASS A) Maintenir enfoncée la touche

Volume + de la barre de son

B) Appuyer sur la touche d’augmentation du volume de la télécommande du téléviseur

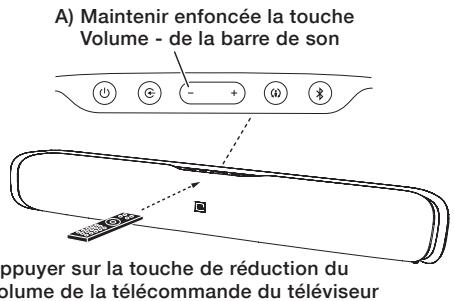

 aintenir enfoncée la touche Volume - de la barre de son

Caractéristiques techniques

Barre de son amplifiée CINEMA SB200 Transducteur basse fréquence :  aintenir enfoncées les touches Volume + et – de la barre de son

B) Appuyer sur la touche de coupure du son de la télécommande du téléviseur

3. L  orsque vous avez terminé, maintenez enfoncée la touche de sélection du mode surround de la barre de son jusqu’à ce qu’elle cesse de clignoter en orange. La barre de son obéit à présent aux commandes de volume et de désactivation du son de la télécommande du téléviseur.

Botón de silencio Botones de volumen

Botón de modo envolvente

BASS Botón de amplificación de bajos

Interruptor de encendido

Conector del cable de alimentación

Interruptor de ecualización: utilice este interruptor para ajustar los bajos de la torre de sonido para montaje en pared o de sobremesa. Si va a montar la torre de sonido con el soporte de montaje en pared que se incluye, ajuste el interruptor de ecualización en la posición “Wall” (Pared) para obtener un rendimiento de bajos lo más natural posible. Si va a colocar la torre de sonido en una mesa, ajuste el interruptor de ecualización en la posición

“Table” (Mesa) para obtener un rendimiento de bajos lo más natural posible. Conector de entrada óptica (digital): si su televisor, reproductor de discos o sintonizador de televisión por cable/satélite dispone de una salida digital óptica, utilice el cable de fibra óptica que se incluye para conectarlo aquí. NOTA: Puede conectar distintos componentes fuentes a los conectores analógicos y digitales. Conexión de entrada auxiliar (analógica): utilice el cable de sonido estéreo de 3,5 mm a estéreo RCA para conectar las salidas estéreo analógicas de su televisor, reproductor de discos o sintonizador de televisión por cable/satélite. Interruptor de alimentación: ajuste este interruptor en la posición “On” (Encendido) para activar la torre de sonido. En funcionamiento normal, este interruptor deberá dejarse en dicha posición. Consulte Encendido y apagado de la torre de sonido, en la página 5, si desea obtener más información. Conector del cable de alimentación: sirve para conectar el cable de alimentación. Consulte Conexiones de alimentación, en la página 5, si desea obtener información adicional. IMPORTANTE: No conecte el cable de alimentación a una toma de CA hasta haber efectuado y comprobado todas las conexiones. Si tiene intención de no utilizar la torre de sonido durante un periodo de tiempo prolongado (por ejemplo, si piensa salir de vacaciones), ajuste el interruptor de alimentación en la posición “Off” (Apagado).

Botón de encendido: para encender la torre de sonido cuando está en modo de espera, presione el botón de encendido en la torre de sonido o en el mando a distancia. El indicador de alimentación se iluminará con una luz blanca. Para poner la torre de sonido en modo de espera cuando el sistema esté encendido, presione el botón de encendido. El indicador de alimentación se iluminará con una luz ámbar. Si no presiona el botón de alimentación, la torre de sonido entrará en modo de espera tras no detectar ninguna señal de sonido transcurridos aproximadamente 10 minutos.

NOTA: Si pone la torre de sonido en modo de espera pulsando el botón de encendido, deberá encenderla pulsando de nuevo manualmente el botón de encendido. Botón de silencio (solo mando a distancia): presiónelo si desea silenciar el sonido de la torre. Cuando el sistema esté en silencio, vuelva a presionar el botón de silencio o uno de los botones de control de volumen para restablecer el sonido. NOTA: El sistema también se pondrá en silencio si se pulsan ambos botones de control del volumen a la vez cuando el sonido está activado. Para restablecer el sonido, vuelva a pulsar ambos botones de control del volumen. Botón de modo envolvente: este botón permite activar o desactivar el procesamiento HARMAN Display Sorround (sonido envolvente para visualización). El indicador del botón de sonido envolvente se ilumina en ámbar cuando el procesamiento de HARMAN Display Surround está activo, y en color blanco cuando HARMAN Display Surround no está activo (sonido estéreo normal). Consulte Botones de modo de sonido envolvente, en la página 6, si desea más información. Botones de aumento/disminución del volumen: Presione el botón “+” para aumentar el volumen, y el botón “–” para disminuirlo. Al presionarse, los botones se iluminan en blanco durante unos segundos. Botón de selección de fuente: este botón permite alternar entre las distintas fuentes conectadas a las entradas Auxiliar (analógica) y Óptica (digital). Cuando está activa la entrada auxiliar, el indicador de fuente se ilumina en color blanco; cuando está activa la entrada óptica, el indicador de fuente se ilumina en ámbar. Bluetooth (solo en la torre de sonido): presione este botón para reproducir el sonido desde un dispositivo Bluetooth acoplado a través de la torre de sonido. El LED del botón se iluminará en azul cuando la fuente activa sea un dispositivoBluetoothacoplado. Mantenga presionado este botón para que la torre de sonido entre en modo de acoplamiento Bluetooth. Consulte Funcionamiento del Bluetooth, en la página 5, si desea obtener más información. Botón de amplificación de bajos (solo en el mando a distancia): presione el botón de amplificación de bajos del mando a distancia para mejorar el rendimiento en las bajas frecuencias. Vuelva a presionar este botón para restablecer el rendimiento normal de la torre de sonido en las bajas frecuencias.

“Table” (Mesa). Consulte Controles y conexiones del panel trasero de la torre de sonido en la página 2.

 ras leer la sección de Conexiones en la página 4, conecte todos los cables a la torre de sonido. IMPORTANTE: NO enchufe aún el cable de alimentación de la torre de sonido a la toma de CA. • Ajuste el interruptor de actualización de la torre de sonido en la posición “Wall” (Pared) y el botón de encendido de la torre de sonido en la posición “On” (Encendido). Consulte Controles y conexiones del panel trasero de la torre de sonido en la página 2. 5. Para fijar la torre de sonido al soporte, deslice las lengüetas superiores de este para introducirlo en las ranuras de la torre de sonido. Las ranuras de la torre de sonido le permiten ajustar el ángulo de la torre de sonido en la pared para asegurarse de que está a nivel.

Inserte las lengüetas del soporte en las ranuras de la torre de sonido

MONTAJE DE LA TORRE DE SONIDO EN LA PARED Si su televisor está fijado a la pared, puede utilizar el soporte de montaje en la pared que se incluye para fijar la torre de sonido a la pared, justo debajo del televisor.

1. D  etermine la ubicación de la torre de sonido en la pared. Asegúrese de que la parte superior de la torre de sonido no bloquee la vista de la pantalla del televisor antes de montarla en la pared. 2. S  ostenga el soporte contra la pared a modo de plantilla y marque la posición de los orificios del soporte en la pared. Los tres orificios deben quedar a una distancia de 18 cm entre sí. Las ranuras del soporte admiten tornillos de 4 mm. Asegúrese de que los orificios son de la misma altura. Consulte la ilustración a continuación. Marque la posición de los tres orificios del soporte a una distancia de 18 cm
