Intitulé	Description
Type de produit	Ordinateur portable de jeu
Processeur	Intel Core i7-6700HQ
Carte graphique	NVIDIA GeForce GTX 960M
RAM	8 Go DDR4
Stockage	1 To HDD + 128 Go SSD
Écran	15,6 pouces Full HD (1920 x 1080)
Système d'exploitation	Windows 10
Dimensions approximatives	383 x 260 x 38 mm
Poids	2,3 kg
Alimentation électrique	Adaptateur secteur 150W
Type de batterie	Batterie lithium-ion
Durée de vie de la batterie	Environ 4-5 heures
Connectivité	Wi-Fi, Bluetooth, USB 3.0, HDMI, Ethernet
Fonctions principales	Jeux, multimédia, bureautique
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des ports, mise à jour des pilotes
Pièces détachées et réparabilité	Accès facile aux composants internes pour mise à niveau
Garantie	1 an
Informations générales	Conçu pour les joueurs avec un bon rapport qualité-prix

FOIRE AUX QUESTIONS - GP62-6QE MSI

Comment réinitialiser mon MSI GP62-6QE aux paramètres d'usine ?

Pour réinitialiser votre MSI GP62-6QE, redémarrez l'ordinateur et appuyez sur la touche 'F3' pendant le démarrage. Suivez ensuite les instructions à l'écran pour restaurer les paramètres d'usine.

Que faire si mon ordinateur ne démarre pas ?

Vérifiez si l'ordinateur est correctement branché et que la batterie est chargée. Si l'ordinateur ne s'allume toujours pas, essayez de retirer la batterie, de maintenir le bouton d'alimentation enfoncé pendant 15 secondes, puis de remettre la batterie en place.

Comment mettre à jour les pilotes de mon MSI GP62-6QE ?

Visitez le site Web de MSI, recherchez la page de votre modèle et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Mon ventilateur est bruyant, que puis-je faire ?

Assurez-vous que les grilles d'aération ne sont pas obstruées par la poussière. Un nettoyage régulier peut aider. Si le bruit persiste, il peut être nécessaire de vérifier si le ventilateur est endommagé ou de le remplacer.

Comment augmenter la mémoire RAM de mon MSI GP62-6QE ?

Pour augmenter la mémoire RAM, éteignez l'ordinateur, retirez le panneau arrière et localisez les emplacements de RAM. Ajoutez une nouvelle barrette de RAM compatible, puis refermez le panneau et redémarrez l'ordinateur.

Comment résoudre des problèmes de connexion Wi-Fi ?

Vérifiez que le Wi-Fi est activé sur l'ordinateur. Redémarrez le routeur et l'ordinateur. Si le problème persiste, essayez de mettre à jour les pilotes de la carte réseau.

Que faire si l'écran reste noir ?

Essayez de brancher un écran externe pour vérifier si le problème vient de l'écran ou de l'ordinateur. Si l'écran externe fonctionne, il peut être nécessaire de remplacer l'écran de votre ordinateur.

Comment vérifier l'état de la batterie de mon MSI GP62-6QE ?

Vous pouvez vérifier l'état de la batterie dans les paramètres d'alimentation de Windows. Cliquez sur 'Démarrer', puis sur 'Paramètres', 'Système', et enfin sur 'Alimentation et mise en veille' pour des informations sur la batterie.

Pourquoi mon MSI GP62-6QE chauffe-t-il beaucoup ?

Une surchauffe peut être causée par une mauvaise ventilation ou une accumulation de poussière. Assurez-vous que les grilles d'aération sont dégagées et envisagez de nettoyer les ventilateurs internes.

Comment résoudre des problèmes de performance ?

Vérifiez les programmes en cours d'exécution dans le Gestionnaire des tâches et fermez ceux qui consomment beaucoup de ressources. Assurez-vous également que votre disque dur n'est pas plein et envisagez de défragmenter le disque.

MODE D'EMPLOI GP62-6QE MSI

Réglementation et déclaration 1-4

Déclaration FCC-B sur les interférences de radiofréquence 1-4

Conditions FCC 1-4

Conformité CE 1-5

Réglements de batterie 1-5

Déclaration DEEE 1-5

Instructions de sécurité 1-6

Informations supplémentaires 1-8

Avis relativ au lecteur optique 1-9

Marque de commerce 1-9

Historique des publications 1-9

2. Présentation 2-1

Plan du mode d'emploi 2-2

Déballage 2-2

Présentation du produit 2-3

Vue du dessus 2-3

Vue de devant 2-7

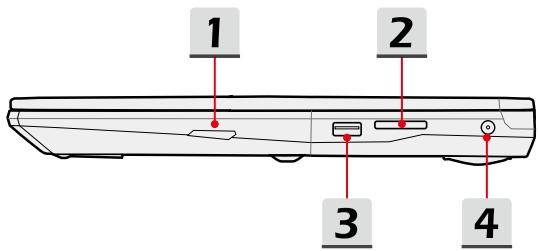

Vue de droite 2-8

Vue de gauche 2-9

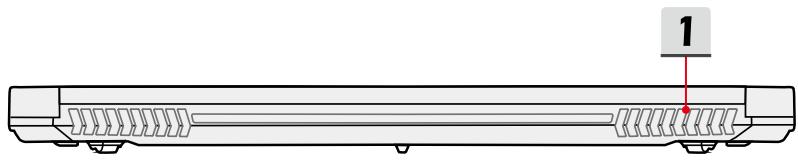

Vue de l'arrière. 2-11

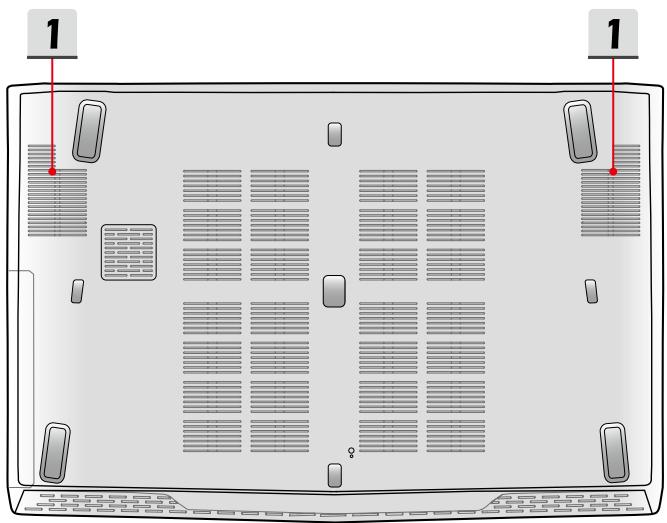

Vue de dessous 2-12

Charactéristiques 2-13

3. Pour commencer 3-1

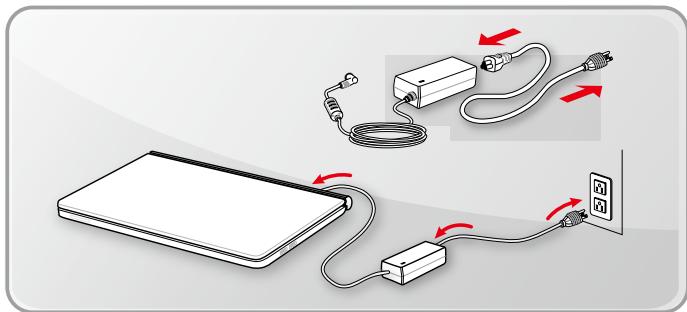

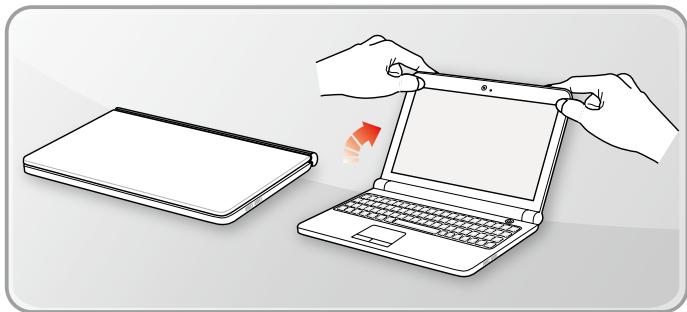

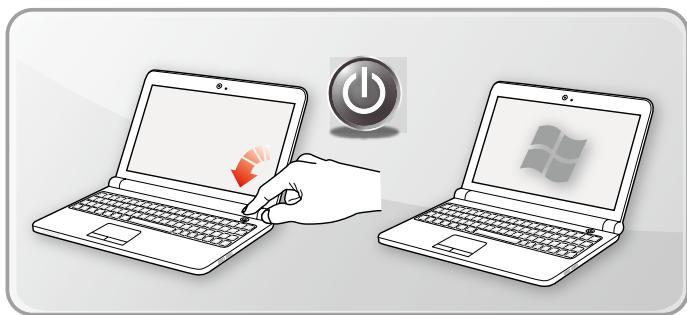

Commencer à utiliser l'ordinateur portable 3-2

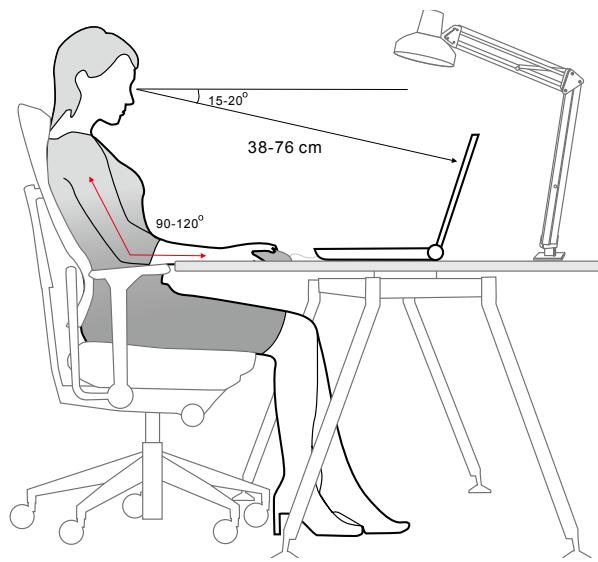

Comment utiliser l'ordinateur en sécurité 3-3

Comment gerer l'alimentation 3-4

Adaptateur d'alimentation 3-4

Batterie 3-4

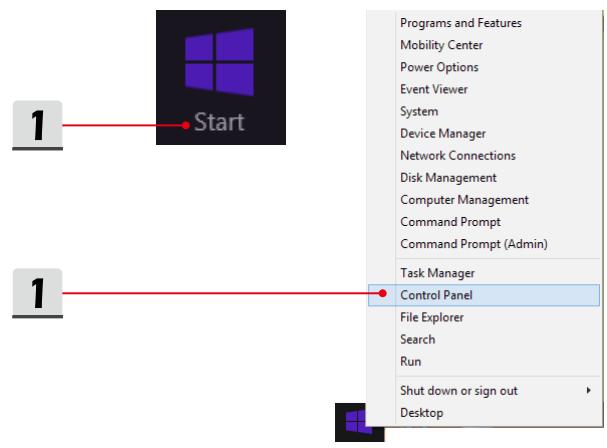

Comment régler l'alimentation sous Windows 3-6

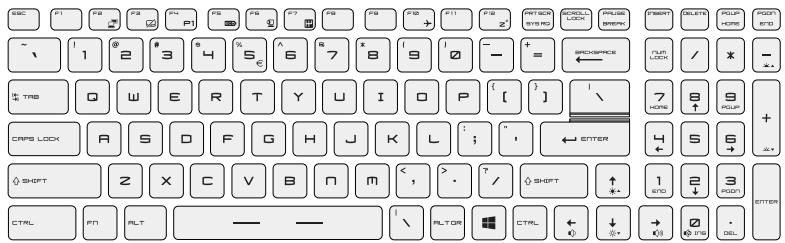

Commentutiliserleclavier 3-8

Touche de Windows 3-8

Commutation d'écrans 3-8

Déclenchement du pavé tactile 3-8

Mise en mode veille 3-9

Réglage de la luminosité de l'écran 3-9
Réglage du volume des haut-parleurs 3-9
Réglage de l'intensité du rétroéclairage du clavier 3-10
Touches de raccourci 3-10

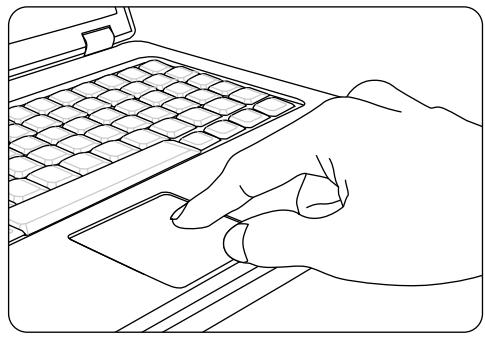

Qu'est-ce qu'un pavé tactile 3-12
Qu'est-ce qu'un disque dur 3-13
Qu'est-ce qu'un disque SSD 3-13

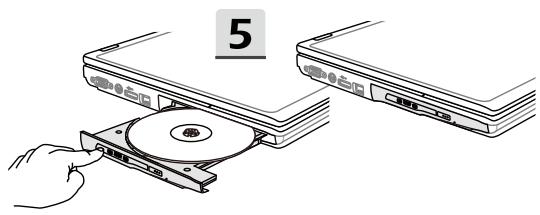

Commentutiliserlelecteurde disque optique 3-14
Comment se connecter à internet 3-15

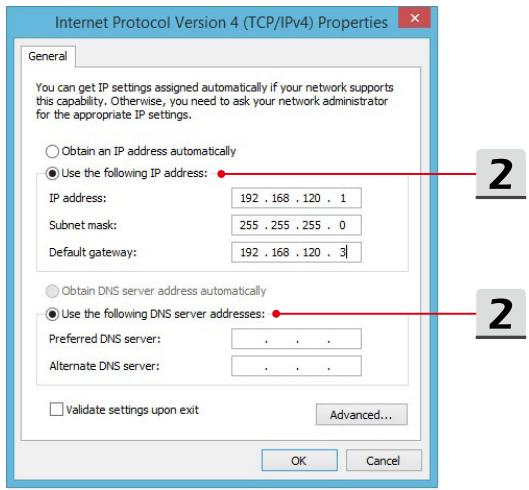

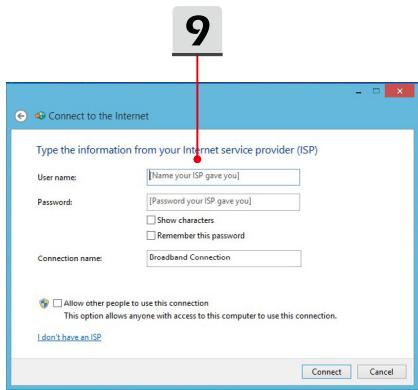

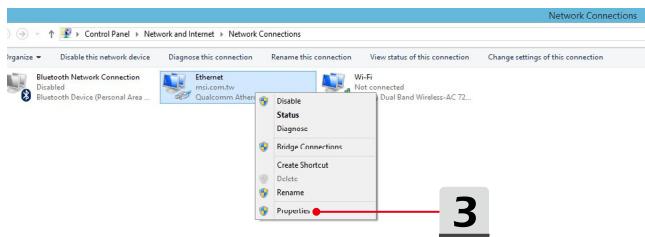

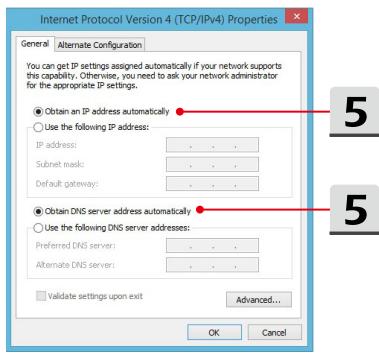

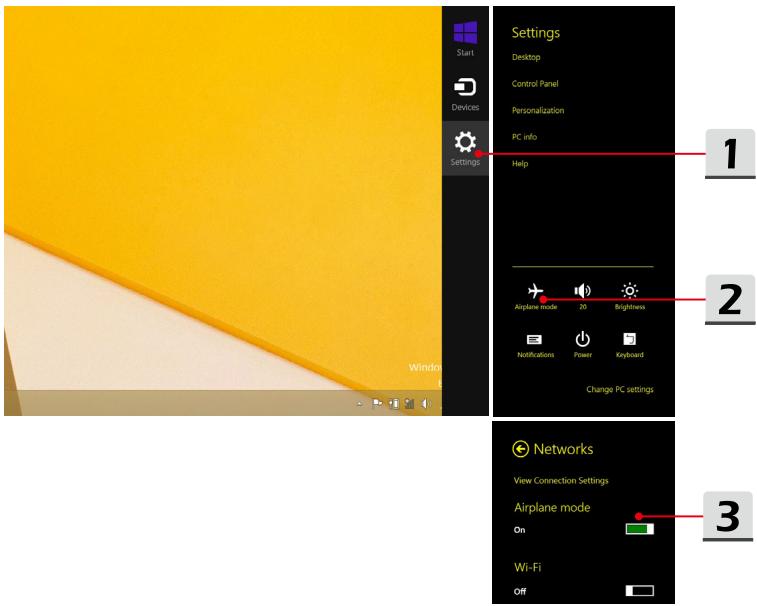

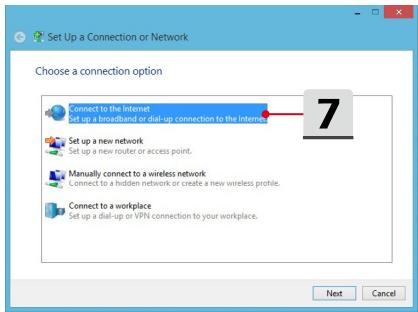

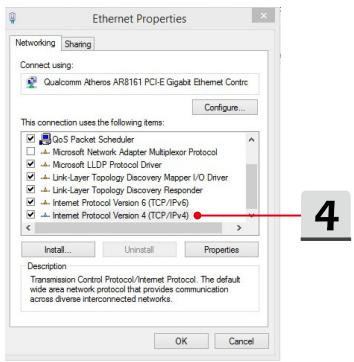

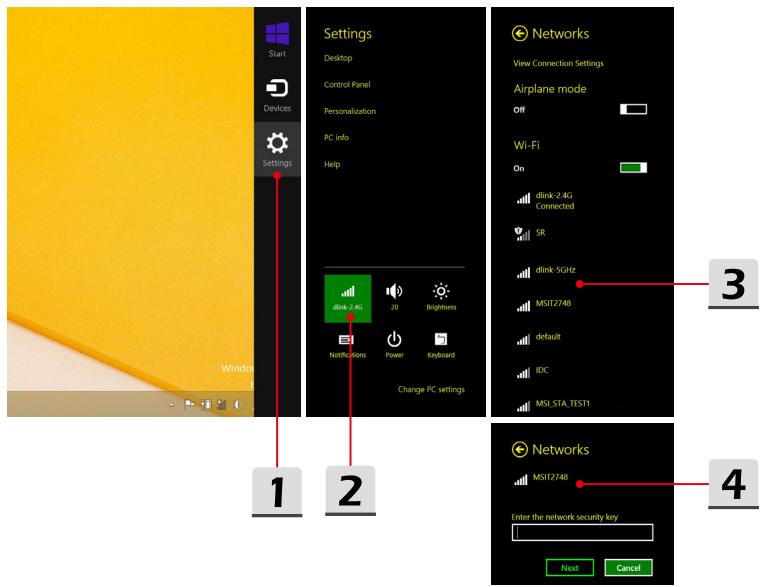

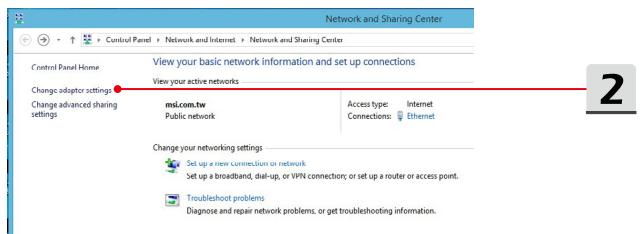

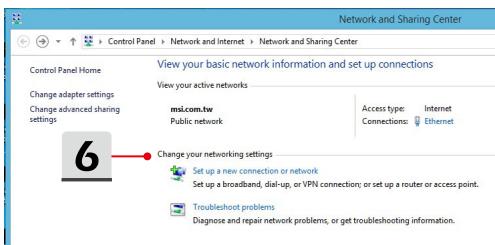

Connexion sans-fil (WLAN) 3-15

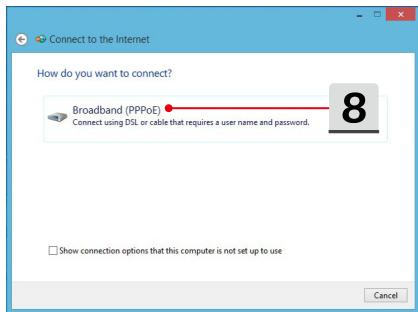

Connexion filaire (LAN) 3-17
Comment régler la connexion Bluetooth 3-21

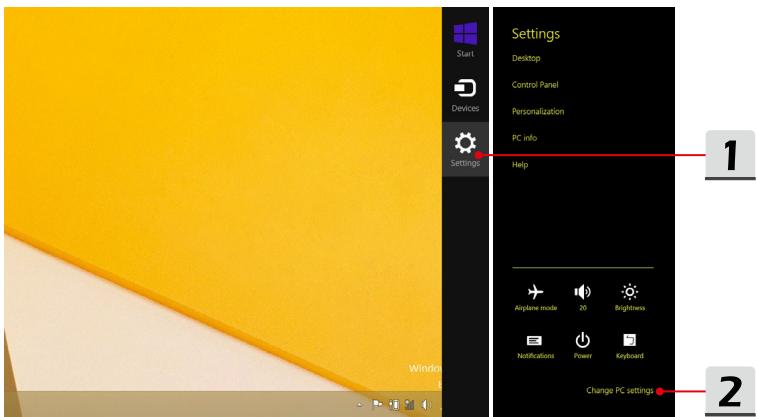

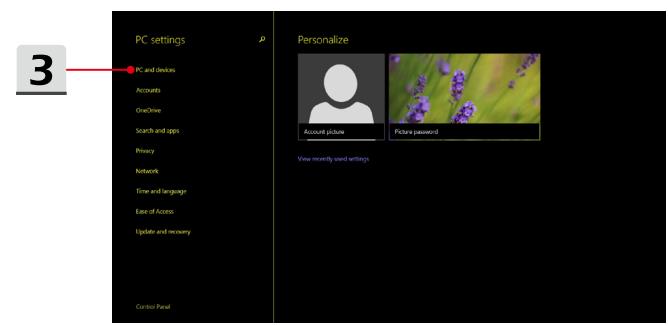

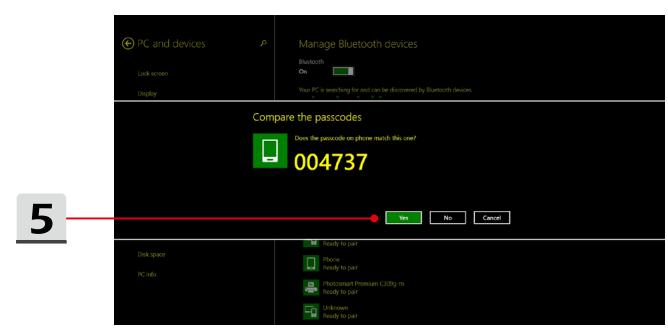

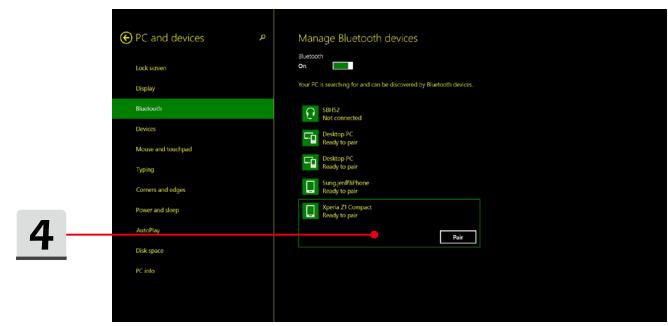

Activier la connexion Bluetooth 3-21

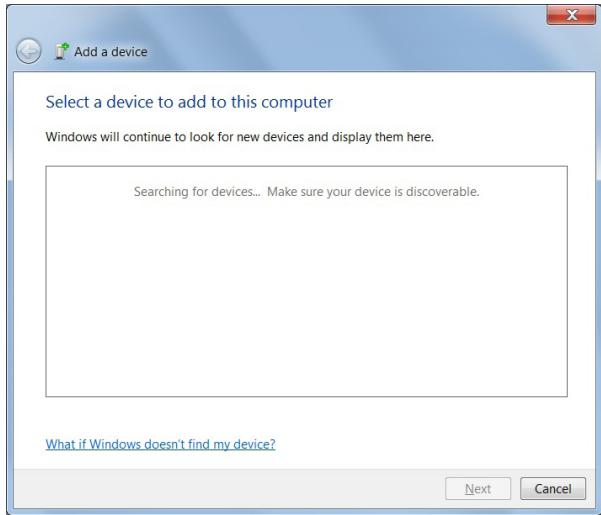

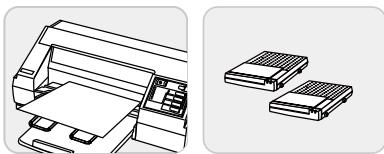

Comment connecter un périhérique externe 3-23

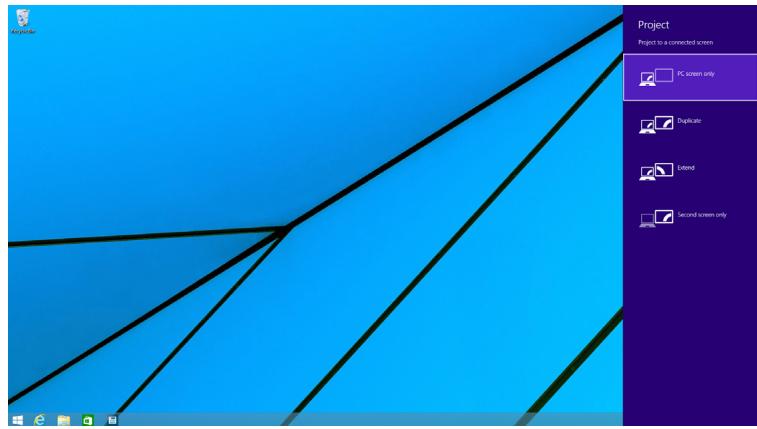

Commentutiliserplusieursmoniteurs 3-24

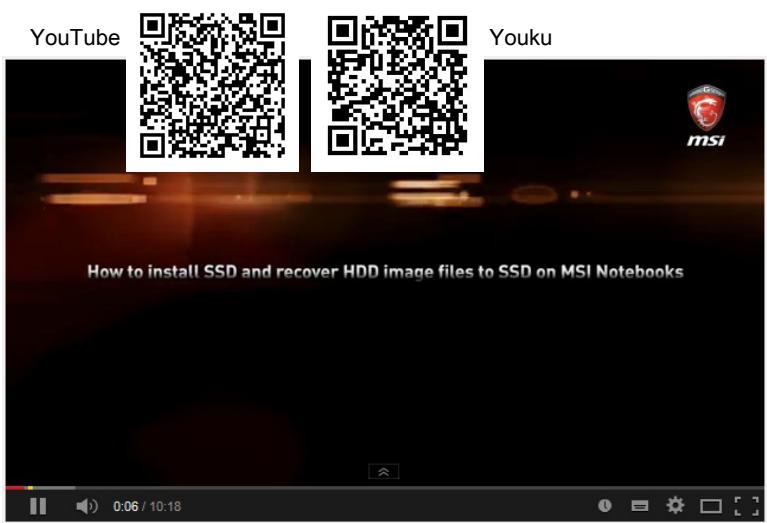

Comment utiliser la technologie RAID 3-25

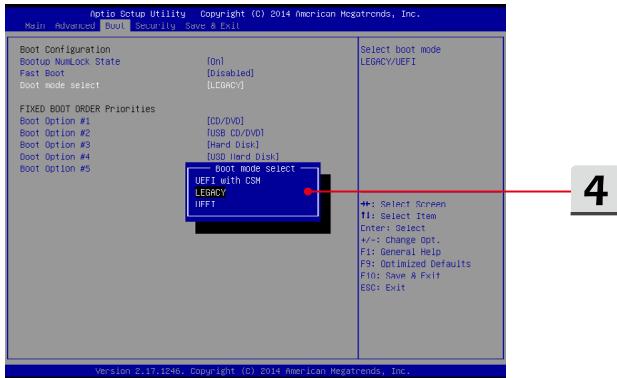

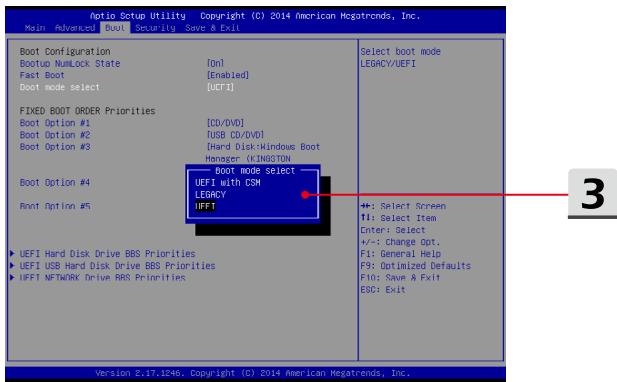

Comment selectionner le mode de démarriage dans le BIOS pendant l'installation du système d'exploitation 3-26

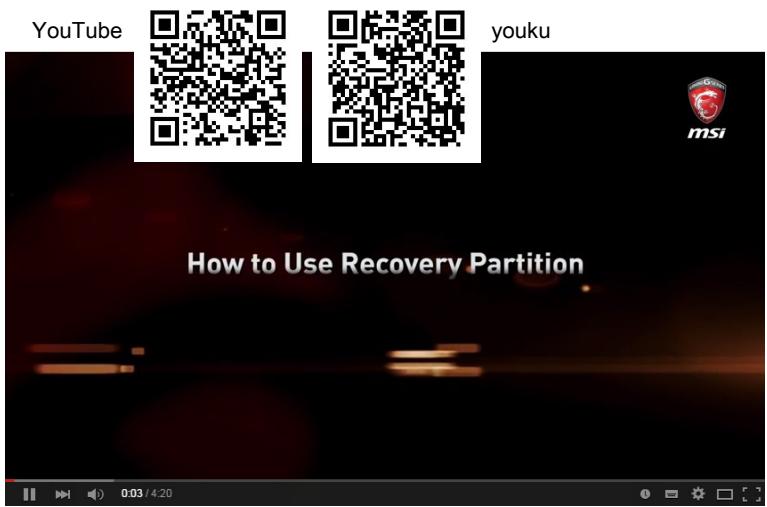

Comment utilisier la partition de récupération 3-27

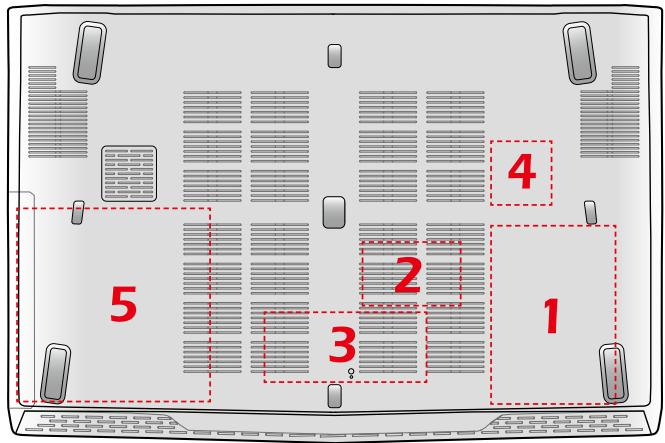

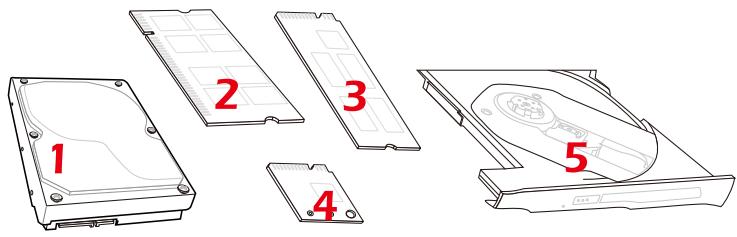

Ou se trouvent les composants maieurs 3-28

Réglementation et déclaration

Déclaration FCC-B sur les interférences de radiofréquence

Cet apparéil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux apparéils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l' apparéil est utilisé dans un environnement résidentiel. Ce matériel génére, exploite et peut émettre des fréquences radioélectriques. En outre, en cas d'installation ou d'utilisation non conforme aux instructions, il risque de provoquer des interférences indésirables avec les communications radioélectriques. Cependant, rien ne garantit qu'aucune interférence ne se produit dans certaines installations particulières. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez déterminer en allumant et en éteignant l' apparéil), nous vous engageons viviment à y remédier en prénant l'une des mesures suivantes :

Réorientez ou déplacez l'antenne de réception.
Augmentez la distance séparant l'appareil du récepteur.
Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur.
- Contactez votre revendeur ou un technician qualifié en réparation radio/ télévision.

REMARQUES

• Les changements ou modifications qui ne sont pas expressement approuvés par la partie responsable de la conformité aux normes peuvent annuler le droit de l'utilisateur à utiliser l'appareil.
• Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

Conditions FCC

Cet apparéil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

Cet apparéil ne doit pas générer d'interférences nuisibles.
- Cet apparéil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entrainer un fonctionnement indésirable.

Conformité CE

Ce périphérique est conforme aux exigences essentielles de sécurité et aux autres dispositions relatives mises en place par les Directives Européennes.

Réglementations de batterie

Union Européenne : Les piles, batteries et accumulateurs ne doivent pas être jetsés comme des déchets domestiques non triés. Veuillez faire appel au système de collecte public pour faire recycler ou détruire votre batterie en conformité avec les réglementations locales.

廢電池請回收

Taiwan: Pour uneisteelle protection de I'environnement, les batteries usesdoivent etre ramasseeseparément pour etre recyclées ou eliminées d'une maniere particuliere.

Etat de Californie, Etats-Unis : Les piles boutons peuvent contenir du perchlorate et nécessiter une manipulation particulière lors de leur recyclage ou de leur destruction dans l'etat de Californie.

Pour plus d'informations, rendez-vous sur la page : http://www.dtsc.ca.gov/ hazardouswaste/perchlorate/

Directives de sécurité concernant l'utilisation d'une batterie lithium-ion

Le remplacement incorrect de la batterie peut provoquer un risque d'explosion. Si vous devez remplacer votre batterie,CHOisissez seulement une batterie de même type ou d'un type équivalent recommendé par le fabricant. Pour vous débarrasser de votre batterie usagée, veuillez suivre les instructions du fabricant.

Déclaration DEEE

Union européen : Selon la directive européen DEEE, ou 2002/96/EC, relative aux déchets d'équipements électriques et Electroniques et ayant pris effet le 13 août 2005, les produits ELECTRIQUES et ELECTRONIQUES ne peuvent plus être déposés dans les décharges municipales ni estre mis à la poubelle, et les fabricants des équipements concernés sont obligés de récapérer ces produits lorsque ceux-ci atteignent leur fin de vie.

Instructions de sécurité

Veuillez dire attentivement les instructions de sécurité et prendre en compte tous les avertissements et toutes les précautions d'usage se trouvant sur l'appareil ou sur le mode d'emploi.

Conserve cet apparéil à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface stable avant de l'utiliser.

Les ouvertures sur le boitier seront à la circulation de l'air et évitent donc à l'appareil de surchauffer. Ne couvrez pas les ouvertures.

• Ne laïsez pas l'appareil dans un environnement non climatisé, à des températures dépassant les 60^ (140°F) ou inférieures à 0^ (32°F) car cela pourrait endommager l'appareil.

• En marche, l'appareil supporte une tempereature ambiente maximum de 35^ (95^)

• Avant de brancher l'équipment au secteur, assurez-vous que la tension d'alimentation soit comprise dans les limites de sécurité et qu'elle ait bien été réglée entre 100 et 240V.

• Débranchez toujours le cordon d'alimentation avant d'insérer ou d'ajouter une carte ou un module.

• Si l'appareil doit rester inutilisé pendant un certain temps, débranchez le cordon d'alimentation, enlevez la batterie ou mettez la prise murale hors tension afin d'éviter de consommer de l'énergie inutilement.

Placez le cordon d'alimentation de manière à éviter de marcher dessus. Ne posez rien sur le cordon d'alimentation.

Éloignez l'appareil de tout équipement émettant un champ magnétique ou électrique puissant.

• Pour éviter une explosion provoquée par un mauvais remplacement des piles, utilisez systématiquement des piles identiques ou de type équivalent, en suivant les recommendations du fabricant.
• Conservez toujours la batterie dans un endroit sûr.

Lorsque vous installez le cable coaxial sur le symtoniseur du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment.

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Si l'une des situations suivantes se produit, faites inspector
l'appareil par un réparateur :

• Le cordon d'alimentation ou la prise est endommagé.
• Du liquide a coule dans l'appareil.
  L'appareil a ete exposé à l'humidité.
• L'appareil ne fonctionne pas correctement ou vous ne pouvez pas le faire fonctionner conformément au guide d'utilisation.
  L'appareil est tombé et est abîné.
  L'appareil presente des signes apparents de fracture.

Economie d'énergie

• Consommation d'énergie réduite pendant l'utilisation et en mode veille
• Utilisation limitée des matières nuisibles à l'environnement et la santé
• Facile à désassembler et à recycler
• Utilisation réduites de ressources naturelles pour encourager le recyclage
• Durée de vie prolongée grâce à une capacité de mise à niveau améliorée
• Réduction des déchets grâce à une politique de récapération des produits en fin de vie

Politique environnementale

• Le produit a été concu dans le but d'être ensuite recyclé ou réutilisé et ne doit donc pas être mis au rebus.
• Veuillez faire appel au système de collecte public pour faire recycler ou détruire votre produit en fin de vie.

Informations supplémentaires

Pour obtenir des informations supplémentaires sur les produits MSI, veuillez vous rendre sur les pages

SteelSeries Engine en exclusivité sur les ordinateurs MSI Gaming

La collaboration entre MSI et SteelSeries a permis l'intégration exclusive de l'application SteelSeries Engine dans les ordinateurs portables MSI Gaming. Cette application combine toutes les fonctionnalités que les joueurs utilisent le plus souvent pour la gestion de leurs péripériques.

XSplit Gamecaster, l'application exclusive pour enregistrer et streamer en direct sesiaux video!

Les ordinateurs portables MSI Gaming sont dotés de XSplit Gamecaster, la première solution de live streaming et d'enregistrement video spécialement pensée pour le jeu video. Découvre les instructions de base dans le tutoriel XSplit Gamecaster.

Système Dynaudio sur les ordinateurs MSI Gaming

MSI s'est associé à Dynaudio, principal fabricant de haut-parleurs, pour équiper ses ordinateurs portables gaming d'un système audio extrément efficace, pour une expérience impressionnante.

Avis relatif au lecteur optique

ATTENTION : Cet apparéil contient un système laser considéré comme un produit laser de classe 1. Pour vous assurer une utilisation ajustée du lecteur optique, veuillez lore attentivement les instructions et conserver ce manuel de façon à pouvoir y faire reférence ultérieurement. En cas de problème avec ce modele, veuillez contacter le centre de service agréé le plus proche. Pour éviter toute exposition directe au faisceau laser, n'essayez pas de démonter le boîtier.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.
- THX et THX TruStudio Pro sont des marques de commerce de THX Ltd. susceptibles d'avoir été déposées dans certaines juridictions. Tous droits réservés.
Sound Blaster® est une marque déposée de Creative Technology Ltd.

Historique des publications

Version:1.0
Date:04.2015

---

msi®

2

Présentation

Félicitations, vous venez d'acheter un ordinateur portable de conception exceptionnelle, qui saura vous faire vivre une/agréable experience professionnelle. Nous sommes fiers de vous annunciçer que ce produit a fait l'objet de tests minutieux et assure une sécurité de fonctionnement sans precedent afin de satisfaire chacun de nos utilisateurs.

Plan du mode d'emploi

Ce mode d'emploi comprend les instructions avec illustrations sur le fonctionnement de cet ordinateur. Nous vous recommendons de le dire avec attention avant d'utiliser cet ordinateur.

Chapitre 1, Préface : informations basiques de sécurité et averissements en rapport avec l'utilisation de cet ordinateur.

Chapitre 2, Présentation: brève description de l'ordinateur, avec la presentation générale de l'appareil, des boutons de fonction, des touches de raccourci, des connecteurs, des LED, etc.

Chapitre 3, Pour commencer : instructions de base sur le fonctionnement de l'ordinateur.

Déballage

Commencez par sorting les articles du carton d'emballage tout en les contrôleient attentivement. Si l'un des articles est endommagé ou venait à manquer, veuillez contacter immidiatement votre revendeur. Conservez le carton ainsi que les matériaux d'emballage dans le cas où vous devriez ultérieurement returner l'unité. L'emballage doit containir les articles suivants :

Ordinateur
Guide de démarriage rapide
Adaptateur CA/CC / Prise interchangeable
Sacoche de transport (en option)
- Disque d'application tout-en-un, contenant la version complète du manuel d'utilisation, les pilotes, les utilisaires et la fonction de récapération optionnelle, etc. (en option)

Présentation du produit

Cette section déscrit les principaux aspects de l'ordinateur. Cela vous permettra d'en savoir plus sur l'apparance de cet ordinateur avant de vous en servir. Veuillez prendre note que l'ordinateurprésenté dans cette section peut différer de celui que vous avez acheté.

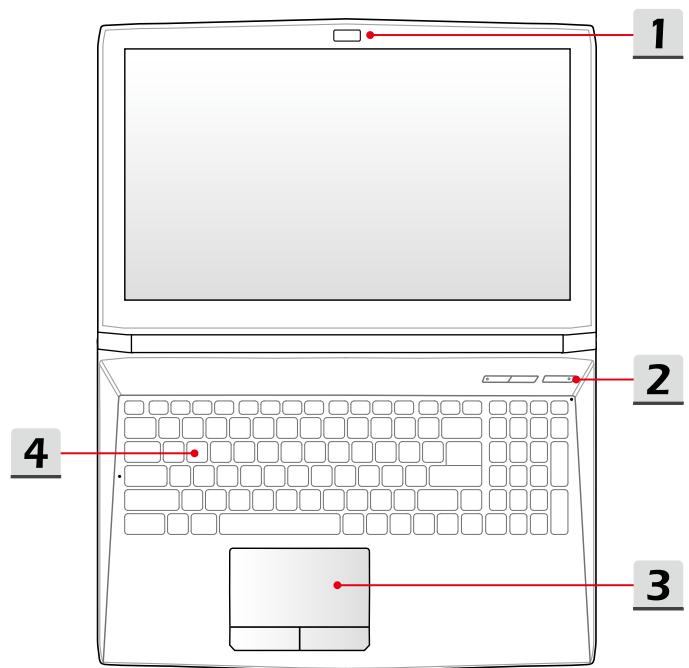

Vue du dessus

L'illustration de la vue du dessus et la description ci-dessous vous permettent de visualiser les principales zones de fonctionnement de votre ordinateur.

1. Webcam / LED de la webcam / microphone interne

• La webcam intégrée peut être utilisé pour prendre des photos, enregistrer des videos, tener une videoconference ou executer toute autre application interactive.
• L'indicateur LED place pres de la webcam devient blanc lorsqu'elle est activée et s'éteint quand elle est désactivée.
• Le microphone intégré dispose des fonctions standards d'un microphone.

2. Boutons de raccourci

Utilissez les boutons de raccourci pour activer des applications spécifiques ou des outils. Les boutons de raccourci ci-dessous ne peuvent fonctionner dans le système d'exploitation qu'aupres l'application SCM installée. Pour garantir la simplicité et la commodité de fonctionnement, recherche l'application SCM sur le disque d'application tout-en-un fournis. Il est fortement recommendé d'installer l'application SCM.

Cooler Boost	Utilisez ce bouton pour accélérer le ventilateur et refroidir l'ordinateur. L'indicateur LED s'allume lorsque la vitesse du ventilateur est à son maximum et il s'éteint lorsque le mode AUTO est activé.
Dragon Gaming Center	Cet ordinateur peut être préinstallé d'une utiliserie de jeu, Dragon Gaming Center, fournissant aux utilisateurs une solution remarquable et efficace dans les jeux. Utilisez ce bouton pour ouvrir l'application Dragon Gaming Center.
Power	Bouton d'alimentation Utilisez le bouton d'alimentation pour allumer l'ordinateur. Utilisez le bouton d'alimentation pour sorting l'ordinateur du mode veille. LED d'alimentation La LED s'allume lorsque l'ordinateur est mis sous tension. La LED s'éteint lorsque l'ordinateur est mis hors tension.

3. Pavé tactile

II s'agit du dispositif de pointage de I'ordinateur portable.

4. Clavier

Le clavier intégré dispose de toutes les fonctions d'un clavier de taille standard.

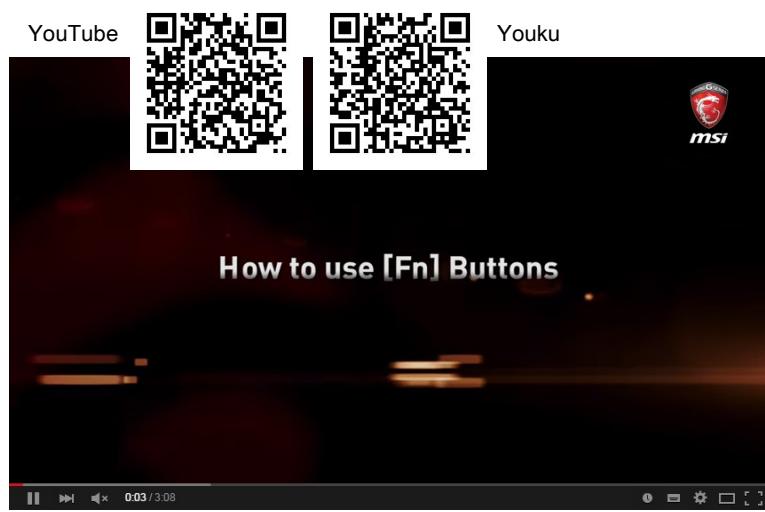

Touches de raccourci [Fn]

Utilisez les touches [Fn] du clavier pour activer des applications ou des outils spécifiques.

A l'aide de ces touches, votre travail sera plus efficace.

Les touches suivantes ne fonctionneront dans le système d'exploitation que si l'application SCM est installée.

Dragon

Gaming Center ou

onglet "Défini par l'utilisateur" (en option)

• Cet ordinateur peut être pré-équipé de la plate-forme de jeu Dragon Gaming Center qui offre aux utilisateurs une solution remarquable et efficace dans les yeux.
• Si la plate-forme Dragon Gaming Center est préinstallé, appuyez sur les touches Fn et F4 pour faire apparaitre le menu [Instant Play: Play Key Setting] et définir la touches de raccourci d'une application particulière. Puis, appuyez sur Fn et F4 pour lancer l'application définitie. Si cette touche de raccourci n'est pas définitie, le fait d'appuyer sur les touches Fn et F4 fera de nouveau apparaitre le menu [Instant Play: Play Key Setting].
• Si la plate-forme Dragon Gaming Center n'est pas installée ou qu'elle a eté désinstallée, appuyez les touches Fn et F4 pour ouvrir l'onglet « Défini par l'utilisateur ».

ECO Engine (Economie d'énergie)

• Appuyez sur et maintenez la touche Fn puis appuyez plusieurs fois sur la touche F5 pour alterner entre les différents modes d'économie d'énergie fournis par l'outil ECO Engine ou bien pour éteindre cette fonction.

Webcam

• Appuyez sur et maintenez la touche Fn puis appuyez sur la touche F6 pour activer la webcam. Appuyez une nouvelle fois pour la désactiver.

• Appuyez sur et maintenez la touche Fn puis appuyez sur la touche F7 pour alterner entre les modes Sport, Comfort et Eco et ainsi adapter les performances de l'ordinateur selon son utilisation.
• Cette fonction ne peut être activée que lorsque l'ordinateur est branché à une source l'alimentation et qu'il est paramétré en mode Sport.

• Appuyez sur et maintenez la touche Fn puis appuyez sur la touche F10 à plusieurs reprises pour activer ou désactiver le mode avion.
• Pour des raisons de sécurité, il est toujours recommendé d'activer le mode avion lorsque vous étés en vol.
• Référez-vous à l'icone d'activation du mode avion sous [Démarrer > Paramètres > Modifier les paramètres du PC > Réseau > Mode Avion] pour vérifier l'état de l'appareil.

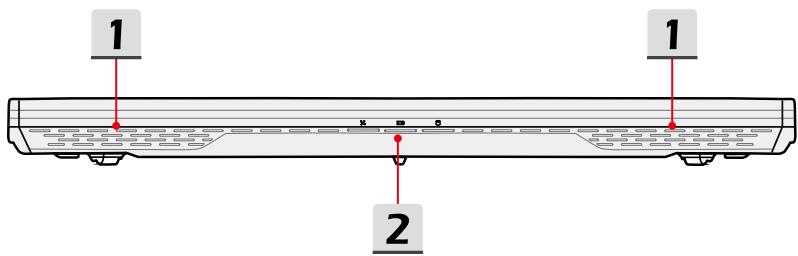

Vue de devant

1. Haut-parleurs stéreo

Les haut-parleurs délivrent un son stéréo de grande qualité et supportent la fonction Hi-Fi.

2. Statut LED

WLAN(WiFi)

Connexion sans-fil (Wi-Fi)

L'indicateur LED s'allume lorsque la fonction de connexion sans-fil (Wi-Fi) est activée.
L'indicateur LED s'estint lorsque la fonction est désactivée.

Batterie

L'indicateur LED s'estint lorsque la batterie est en charge.
- L'indicateur LED clignote lorsque la batterie est défectueuse. Il est alors recommendé de la replacer.
- Consultez votre revendeur pour acheter une batterie de type équivalent, recommandaee par le fabricant.
- L'indicateur LED de la batterie s'éteint lorsque la batterie est complètement chargée ou lorsque l'adaptateur CA est débranché.

Disques de stockage

L'indicateur LED clignote lorsque le système accede aux disques de stockage internes.

Vue de droite

1. Lecteur de disque optique

Votre ordinateur est équipé d'un lecteur de disque optique. Le type de lecteur dépend du modele de l'ordinateur que vous avez achété.

2. Lecteur de carte

Le lecteur de carte intégré peut prendre en charge les cartes mémoire SD 3.0 (Secure Digital). Contactez votre revendeur pour obtenir plus d'informations et voirlez noter que les cartes mémoires prises en charge peuvent être modifiées sans préavis.

3. Port USB 2.0

Le port USB 2.0 vous permet de brancher des péripériques d'interface USB, comme une souris, un clavier, un modem, un disque dur portable, une imprimante et bien plus encore.

4. Connecteur d'alimentation

Permet de brancher l'adaptateur CA pour alimenter l'ordinateur portable.

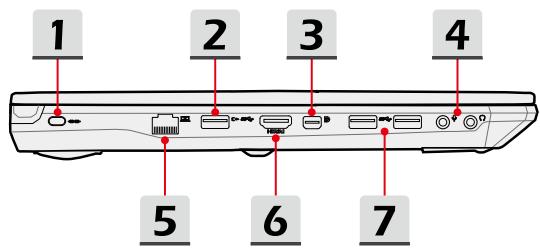

1. Encoche de sécurité Kensington

Cet ordinateur portable est doté d'une encoche de sécurité Kensington vous permettant de le sécuriser par l'intermédiaire d'un cable de sécurité métallique caoutchoute doté d'une clé ou d'un cadenas numérique. L'extrémité du cable dispose d'une petite boucle permettant de l'enrouler autour d'un objet fixe, comme une table ou un autre meuble, et ainsi protégger l'ordinateur portable contre le vol.

2. Port USB 3.0 et fonction USB Super Charger

La norme USB 3.0 délivre un taux de transferts de données plus élevé que les normes USB précédentes et vous permet de profiter de cette vitesse sur de nombreux péripériques compatibles, tels que des disques de stockage ou des apparils photo.

La fonction USB Super Charger permet quant à elle de recharger vos péripériques plus rapidement et même si votre ordinateur est étant (fonction compatible avec les produits Apple).

3. Mini-DisplayPort

Le port Mini-DisplayPort est la version miniaturisée du port DisplayPort. Avec un adaptateur approprié, le port Mini-DisplayPort peut être utilisé avec une interface VGA, DVI ou HDMI.

4. Connecteurs port audio

Permet d'obtenir un son stéreo de grande qualité et supporte la fonction Hi-Fi.

Microphone

Connecteur pour un microphone externe.

Casque

Connecteur pour haut-parleur ou casque.

5. Connecteur RJ-45

Le connecteur RJ-45 (Ethernet 10/100/1000) est utilisé pour brancher un cable LAN et créé une connexion réseau filaire.

6. Connecteur HDMI

Le High Definition Multimedia Interface, ou HDMI, est une interface audio/vidéo retrouvée sur les ordinateurs, les écans et les péripériques électroniques grand public. Il prend en charge les signaux video de haute définition ainsi que les signaux audio multicanaux par l'intermédiaire d'un seul cable. Le cable micro-HDMI vers HDMI fourni permet de connecter la tablette à un apparéil plus grand équipé d'un port HDMI.

7. Ports USB 3.0

La norme USB 3.0 délivre un taux de transferts de données plus élevé que les normes USB précédentes et vous permet de profiter de cette vitesse sur de nombreux péripériques compatibles, tels que des disques de stockage ou des apparèils photo.

Vue de l'arrière

1. Ventilateur

Pour garantir une bonne circulation de l'air, N'OBSTRUEZ JAMAIS les grilles du ventilateur.

Vue de dessous

1. Ventilateur

Le ventilateur est conçu pour refroidir le système. Pour garantir une bonne circulation de l'air, N'OBSTRUEZ JAMAIS les grilles du ventilateur.

Caracteristiques

Les specifications peuvent changer sans préavis. Le produit actuellement vendu peut être différent selon la région. Veuillez vérifier avec le revendeur local pour la specification détaillée.

\section*{Caracteristiques physiques}

Dimensions	388 x 260 x 29,5-30,6 mm (15,6")419,9 x 287,8 x 29,5-33,5 mm (17.3")
Poids	2.3 kg avec la batterie (15.6")2.6 kg avec la batterie (17.3")
Processeur
Emballage	BGA
Type de processeurs(en option)	Intel® Quad ou Dual Core
TDP	47W
Chipset
PCH	Intel® Lynx Point (HM8 Séries)
Mémoire
Technologie	DDR3L 1600MHz
Mémoire	2 x SO-DIMM
Maximum	Jusqu'à 16 Go
Alimentation
Adaptateur CA/ CC	120W, 19.5VEntrée : 100~240V 50~60HzSortie : 19.5V --- 6.15A ● ● ●
Type de batterie	6-cellules
Batterie temps réel	Oui
Stockage (les articles montrés ici peuvent varier sans prévis)
Disque dur	2.5" HDD
SSD (en option)	M.2 2280 SSD
Lecteur de disque optique (en option)	Super Multi / Blu-ray/ BD Writer
Port E/S
USB	x 3 (version 3.0)
	x 1 (version 2.0)
Mic-entrée	x 1
Casque-sortie	x 1 (S/PDIF-Out supporté)
RJ45	x 1
HDMI	x 1
Mini-DisplayPort	x 1
Lecteur de cartes	x 1 (SD/ MMC)
	Les cartes mémoire prises en charge peuvent être modifiées sans prévis.
Connexion
LAN	10/ 100/ 1000Mb Ethernet
Wireless LAN	Supporté
Bluetooth	Supporté
Ecran
Type LCD (en option)	15.6"/ 17.3" HD/ FHD/ DisplayPortTM intégré (eDPTM)
Luminosité	Contrôle par les touches raccourcies du clavier

Vidéo

Graphics

NVIDIA® GeForce® avec support de NVIDIA® Optimus™

VRAM

GDDR3, basée sur la structure GPU

Sortie HDMI

Oui

Sortie DisplayPort

Oui

Fonction Multi-Display

Supportée

WebCam

HD CMOS Camera

Oui

Audio

Haut-parleurs internes

4 haut-parleurs

Volume

Ajustable par l'intermédiaire des boutons et des touches de raccourci du clavier.

Logiciel et BIOS

Redemarrage flash USB

Oui, démarriage disquette USB DOS uniquement

BIOS

Support demarrage rapide

Autres

Compatibilité

WHQL

Verrouillage Kensington

X1

---

msi®

3

Pour commencer

Commencer à utiliser l'ordinateur portable

Pour bien commencer à utiliser cet ordinateur portable, nous vous proposons de suivre les instructions ci-dessous.

Comment utiliser l'ordinateur en sécurité

Si vous étés novice en matière d'ordinateur portable, veuillez dire les instructions suivantes pour assurer votre comfort et votre sécurité lors de l'utilisation de ses fonctions.

• Voiture espace de travail doit être suffisamment éclairé.
• Choisissez un bureau et une chaise comportables et ajustez leur hauteur pourkowski d'une bonne position de travail.
  Lorsque vous estes assis sur une chaise, reglez, si possible, le dossier de maniere à maintainircomfortablementvotre dos.
• Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à un angle d'environ 90 degrés lorsque vous travailliez.
• Ajustez l'angle et la position de l'ordinateur portable pour profiter d'une vue optimale.
  N'utilisez pas l'ordinateur portable si I'environnement n'est pas comfortable.
  Modifiez fraisment votre posture.
  Étirez-vous et rougez de manière régulière.
  N'oubliez pas de faire une pause après un moment de travail.

Comment général alimentation

Cette section vous fournit des instructions de sécurité à suivre lorsque vous utilisez un adaptateur d'alimentation et une batterie.

Adaptateur d'alimentation

Pour réussir à démarrer un ordinateur correctement, il est fortement recommandé de brancher l'adaptateur d'alimentation fourni lors de la première utilisation. Vous trouverez ci-dessous des conseils d'utilisation pour l'adaptateur d'alimentation.

A faire

Utiliser seulement l'adaptateur livre avec l'ordinateur.
- Toujours faire attention à la chaleur émise par l'adaptateur d'alimentation en cours d'utilisation.
- En cas de besoin, consulter le revendeur ou un technician spécialisé en radio/télévision experimenté.

A ne pas faire

• Utiliser un adaptateur d'alimentation d'une autre marque car cela risquerais d'endommager votre ordinateur ou les périphériques qui y sont connectés.
• Couvrir un adaptateur en cours d'utilisation car cela provoquerait sa surchauffe.

Batterie

Cet ordinateur intègre une batterie lithium-ion polymère de haute capacité. Cette batterie est rechargeable et représentée une source d'alimentation interne pour l'ordinateur. Remarquez que la batterie ne peut être replacée par l'utilisateur.

Préservation de la batterie

Pour maintainir un fonctionnement normal, il est indispensable de-disposer d'une alimentation efficace. Si I'alimentation par batterie n'est pas bien geree, les données sauvegardees et les parametes personalisés risquent d'etre perdus. Pour optimiser la durée de vie de la batterie et eviter les soudaines pertes de puissance, veuillez dire les conseils ci-dessous :

• Suspendre l'activité du système si vous prévoyez de le garder en veille pendant un long moment ou réduire le temps d'attente avant la mise en veille.

• Eteindre le système si vous ne prévoyez pas d'utiliser l'ordinateur pendant une longue période de temps.

• Désactiver les paramètres inutiles ou déconnecter les péripériques en voille.

• Connecter un adaptateur CA/CC dés que possible.

Recharge de la batterie

La batterie peut être rechargée lorsqu'elle installée dans votre ordinateur. Veuillez prendre note des informations suivantes avant de recharger la batterie:

• Si une batterie de rechange chargée n'est pas disponible, veuilles sauvegarder votre travail, fermer les programmes en cours et ainsi éteindre votre système.
• Brancher un adaptateur CA/CC externe.
• Vous pouvez utiliser le système, suspendre son fonctionnement, l'eteindre et lemettre hors tension sans interrompree le processus de charge.
• La batterie utilise des cellules au lithium-ion qui n'ont pas « d'effet mémoire ». Il n'est pas nécessaire de décharger la batterie avant de la recharger. Cependant, et de façon à optimiser la durée de vie de la batterie, nous vous recommendons de consommer complètement l'alimentation de la batterie une fois par mois.
• Une fois la batterie rechargée, l'autonomie réelle de l'ordinateur dépendra de son utilisation.

Comment régler l'alimentation sous Windows

Les étapes suivantes vous montrent comment économique la consommation d'alimentation de votre ordinateur à l'aide du mode d'économie d'énergie. Veuillez suivre les instructions ci-dessous pour régler l'alimentation sous le système d'exploitation Windows :

Les options d'alimentation du système d'exploitation Windows vous permettent de contrôler les fonctions de gestion d'alimentation de l'écran, du disque dur et de la batterie.

1. Bougez le curseur vers la gauche de l'écran pour faire apparaitre l'icone Demarrer. Faites un clic droit sur l'icone et choisissez l'options Panneau de configuration dans le menu de sélection.
2. Cliquez sur Systeme et Securite.
3. Cliquez sur Options d'alimentation.
4. Sélectionnez le mode d'alimentation correspondant à vos besoins.
5. L'icone d'alimentation presente les options. Vous pouvez sortinger votre ordinateur du mode veille en appuyant sur le bouton de mise en marche.

2

System and Security

Comment utiliser le clavier

Cet ordinateur portable dispose d'un clavier aux fonctions complètes. Afin de garantir le fonctionnement correct du clavier, il est recommendé d'avoir l'application SCM préinstallée dans le système d'exploitation.

Touch de Windows

Vous trouvrez sur le clavier une touche avec le logo Windows qui sert à exécuter des fonctions spécifiques à Windows, comme l'ouverture du menu Demarrer et le lancement du menu des raccourcis.

Commutation d'écrans

Permet de passer d'un mode de sortie écran à un autre : écran LCD, moniteur externe ou les deux.

Déclenchement du pavé tactile

Activer ou désactiver la fonction du pavé tactile.

Mise en mode veille

Force l'ordinateur à entrer en mode Veille (selon la configuration du système). Appuyez sur le bouton d'alimentation pour sortir le système du mode veille.

Réglage de la luminosité de l'écran

Augmenter la luminosité de l'écran LCD.

Baisser la luminosité de l'écran LCD.

Réglage du volume des haut-parleurs

Augmenter le volume des haut-parleurs intégrés.

Baisser le volume des haut-parleurs intégrés.

Désactiver la fonction audio de l'ordinateur.

Réglage de l'intensité du rétroéclairage du clavier

Augmenter l'intensité du rétroéclairage du clavier.

Réduire l'intensité du rétroéclairage du clavier.

Touches de raccourci

Utilisez les touches [Fn] du clavier pour activer des applications ou des outils spécifiques. A l'aide de ces touches, votre travail sera plus efficace.

Dragon
Gaming Center ou
onglet "Défini par l'utilisateur" (en option)

• Cet ordinaire peut être pré-équipé de la plate-forme de jeu Dragon Gaming Center qui offre aux utilisateurs une solution remarquable et efficace dans les yeux.
• Si la plate-forme Dragon Gaming Center est préinstallé, appuyez sur les touches Fn et F4 pour faire apparaitre le menu [Instant Play: Play Key Setting] et définir la touches de raccourci d'une application particulière. Puis, appuyez sur Fn et F4 pour lancer l'application définie. Si cette touche de raccourci n'est pas définie, le fait d'appuyer sur les touches Fn et F4 fera de nouveau apparaitre le menu [Instant Play: Play Key Setting].
• Si la plate-forme Dragon Gaming Center n'est pas installée ou qu'elle a été désinstallée, appuyez les touches Fn et F4 pour ouvrir l'onglet « Défini par l'utilisateur »

ECO Engine (Economie d'énergie)

• Appuyez sur et maintenez la touche Fn puis appuyez plusieurs fois sur la touche F5 pour alterner entre les différents modes d'économie d'énergie fournis par l'outil ECO Engine ou bien pour éteindre cette fonction.

Webcam

• Appuyez sur et maintenez la touche Fn puis appuyez sur la touche F6 pour activer la webcam. Appuyez une nouvelle fois pour la désactiver.

• Appuyez sur et maintenez la touche Fn puis appuyez sur la touche F7 pour alterner entre les modes Sport, Comfort et Eco et ainsi adapter les performances de l'ordinateur selon son'utilisation.
• Cette fonction ne peut être activée que lorsque l'ordinateur est branché à une source l'alimentation et qu'il est paramétré en mode Sport.

• Appuyez sur et maintenez la touche Fn puis appuyez sur la touche F10 à plusieurs reprises pour activer ou désactiver le mode avion.
• Pour des raisons de sécurité, il est toujours recommendé d'activer le mode avion lorsque vous âtes en vol.
• Référez-vous à l'icone d'activation du mode avion sous [Démarrer > Paramètres > Modifier les paramètres du PC > Réseau > Mode Avion] pour vérifier l'état de l'appareil.

Rendez-vous sur le site pour la video d'instruction : https://www.youtube.com/watch?v=u2EGE1rzfrQ

Qu'est-ce qu'un pavé tactile

Le pavé tactile intégré à votre ordinaire portable est un dispositif de pointage comparable à une souris standard et vous permettant donc de commander le curseur à l'écran et de faire une seLECTION en utilisant ses deux boutons faisant office de clic droit et.gauche.

• Personnalisation du pavé tactile

Vous pouvez personnelier le pavé tactile afin qu'il réponde mieux à vos besoin. Si vous étés gaucher par exemple, vous pouze inverser les fonctions des deux boutons. De plus, vous pouze modifier la taille, l'apparce, la vitesse de déplacement et d'autres fonctionnalités avancées du curseur à l'écran.

Pour configurer le pavé tactile, utilisez le pilote standard Microsoft ou IBM PS/2 de votre système d'exploitation Windows. Les Propriétés de la souris dans le Panneau de commande vous permettent de modifier la configuration.

Positionnement et déplacement

Placez votre doigt sur le pavé tactile (habituellement l'index): le pavé rectangulaire va réagir comme une copie miniature de votre écran. En déplaçant votre index sur le pavé, le curseur à l'écran rouge simultanément, dans la même direction. Lorsque votre doigt atteint le bord du pavé, souveze-le puis replacez-le sur le pavé pour poursuivre le mouvement.

Pointer et cliquer

Lorsque vous avez déplace et place le curseur sur une icône, un élément d'un menu ou une commande que vous foulez exécuter, il suffit d'appuyer légèrement sur le pavé tactile ou d'appuyer sur le bouton gauche pour le sélectionner. Cette procédure, appelée pointer et cliquer, représentée la base du fonctionnement de votre ordinateur portable. Contrairement à la souris, l'ensemble du pavé tactile peut agir comme un clic gauche : chaque pression sur le pavé tactile correspond à une pression du bouton gauche de la souris. Si vous tapezrapidement deux fois sur le pavé tactile, il s'agit d'un double-clic.

Glisser et déplacer

Vous pouvez déplacer des fichiers ou des objets dans votre ordinateur en utilisant la fonction Glisser/Déplacer. Il suffit de placer le curseur sur l'objet voulu et de taper légèrement à deux reprises tout en laissant votre doigt en contact avec le pavé tactile lors du deuxième contact. Vous pouvez maintainant faire glisser l'élement sélectionné jusqu'à l'emplacement voulu en déplaçant libre voit sur le pavé. Soulevez libre voit pour déposer l'élement à la place voulue. Vous pouvez également rester appuyé sur le bouton gauche lorsque vous sélectionné un élément, puis déplacer libre voit jusqu'à l'emplacement voulu. Pour finir, enlevez libre voit du bouton gauche.

Qu'est-ce qu'un disque dur

Votre ordinaire portable est équipé d'un disque dur de 2,5 pouces. Il est habituellement utilisé pour installer le système d'exploitation et les applications de logiciels. N'envez pas ni n'installez pas le disque dur lorsque l'ordinaire est sous tension. Le remplacement du disque dur doit être effectué par un professionnel/agréé ou un technicien qualifié.

Qu'est-ce qu'un disque SSD

Votre ordinateur portable peut être équipé d'un lecteur SSD, un périphérique de stockage qui enregistre les données sur une mémoire flash. N'enlevez pas ni n'installez pas le disque dur lorsque l'ordinateur est sous tension. Le Replacement du disque dur doit être effectué par un professionnel agéré ou un technicien qualifié.

Comment utiliser le lecteur de disque optique

Votre ordinateur portable peut etre equipe d'un lecteur de disque optique. Veuillez suive les instructions ci-dessous pour inserer un disque. Les images montrées ici ne sont données qu'a titre de reference.

1. Vérifiez que l'ordinateur portable est allumé.
2. Appuyez sur le bouton EJECT sur le panneau pour sortir partiellement le tiroir de disque.
3. Tirez doucement le tiroir pour le sortir complètement.
4. Placez votre disque dans le tiroir avec l'étiquette vers le haut. Appuyez légèrement sur le centre du disque pour lemettre bien en place.
5. Poussez le tiroir dans le lecteur.

Comment se connecter à internet

Connexion sans-fil (WLAN)

La connexion sans-fil WLAN est une connexion de haut débit permettant d'acceder à internet sans utiliser de cable. Veuillez suivre les instructions ci-dessous pour créé une connexion sans-fil.

Désactiver le mode d'avion

Pour des raisons de sécurité, il est toujours recommendé d'activer le mode avion lorsque vous voyagez en avion. Quand ce mode est activé, les connexions sans-fil et Bluetooth sont indisponibles. Veuillez vous assurer de bien désactiver le mode avion avant de régler la connexion sans-fil.

Allez sur le bureau. Lancez le Bureau si vous estes sur I'ecran de demarrage Windows 8.

1. Cliquez sur l'icone [Paramètres] située sur le bureau.
2. Sélectionnez [Mode avion].
3. Ouvrez le menu [Mode avion] sous [Réseaux]. Assurez-vous que le mode avion est bien désactivé.

Régler la connexion sans-fil

1. Ouvrez le menu Démarrer en pointant la souris en bas à droite du bureau et cliquez sur Réglages.
2. Cliquez sur l'icone [Réseau sans-fil].
3. Sélectionnez la connexion sans-fil voulue dans la liste de réseaux affichée.
4. Entrez la clé de sécurité demandée pour lancer la connexion. Cliquez ensuite sur [Suvivant].

La connexion filaire LAN permet d'acceder à internet par l'intermédiaire d'un cable et d'un adaptateur réseau.

Paramétrre une connexion IP/PPPoE dynamique

Allez sur le bureau. Lancez le Bureau si vous estes sur I'ecran de demarrage Windows 8.

1. Pointez le curseur de la souris vers l'icone LAN dans la barre de tâches puis faite un clic droit pour Sélectionner [Centre Résseau et partage].
2. Choisissez [Modifier les paramètres de la carte].
3. Faite un cli c droit sur [Ethernet] pour selectionnez [Propriétés] dans le menu déroulant.
4. Dans la fenêtre [Propriétés Ethernet], Sélectionnez l'onglet [Réseau] et vérifie [Protocole Internet Version 4 (TCP/IPv4)]. Ensuite, cliquez sur [Propriétés] pour continuer.
5. Sélectionnez l'onglet [Général], cliquez sur [Obtenir une adresse IP automatique] et [Obtenir une adresse serveur DNS automatique]. Cliquez enfin sur [OK].

1. Répétez l' étape 1 pour relancer [Centre Réseau et partage]. Sélectionnez [Configurer une nouvelle connexion ou un nouveau réseau] sous [Modifier vos paramètres réseau].
2. Choisissez [Se connecter à Internet], puis cliquez sur [Suvant].
3. Cliquez sur [Large bande (PPPoE)].
4. Remplissez le nom de l'utilisateur, le mot de passer et le domaine du nom de connexion. Enfin cliquez sur [Connexion].

• Paramétr une connexion internet avec IP statique

• Suívez les étapes 1 à 4 données précédemment dans la section « Paramétrer une connexion IP/PPPoe dynamique »

• Sélectionnez l'onglet [Général] et cliquez sur [Utiliser l'adresse IP suivante] et [Utiliser l'adresse de serveur DNS suivante]. Saisissez l'adresse IP, le masque de sous-réseau et la passerelle réseau par défaut dans l'espace vide. Cliquez enfin sur [OK].

Comment régler la connexion Bluetooth

Une connexion en Bluetooth permet de connecter deux péripériques compatibles à la norme Bluetooth afin de partager des données sans-fil.

Activier la connexion Bluetooth

Désactiver le mode d'avion
Avant de lancer la connexion Bluetooth, désactivez le mode avion. Rétérez-vous à la section « Connexion sans-fil (WLAN) » pour connaître la marche à suivre.
Appairer des périhériques Bluetooth

Allez sur le bureau. Lancez le Bureau si vous estes sur I'ecran de demarrage Windows 8.

1. Pointez le curseur de votre souris vers le bas à droite de l'écran pour faire apparaitre la barre de tâches. Cliquez sur [Paramètres].
2. Sélectionnez [Modifier les paramètres du PC].

1. Cliquez sur "PC et périphériques" dans la liste de réglages de l'ordinateur.
2. Choisissez le péripérisque Bluetooth désiré dans la liste puis cliquez sur [Appairer] pour continuer.
3. Entrez le mot de passer pour confirmer la connexion du pérophérique avec votre ordinateur. Cliquez sur [Oui] pour terminer.

Comment connecter un périphérique externe

Cet ordinateur peut être équipé de plusieurs ports E/S (entree/sortie) permettant de connecter des pérophériques USB, HDMI, DisplayPort ou mini DisplayPort.

Veuillez vous reférer d'abord aux manuels d'instructions de chacun de ces péripériques avant de les connecter. Cet ordinateur est capable de détecter automatiquement les péripériques qui y sont reliés. Au cas où la détction automatique ne se déclencherait pas, veillez activer les péripériques manuellement dans [Démarrer / Panneau de configuration / Matériel et audio / Ajouter un péripérique] pour ajouter un nouveau péripérique.

Comment utiliser plusieurs moniteurs

Si vous connectez un monieur externe à l'ordinateur, il sera automatiquement détecté. Vous pourrez en personnelier les paramètres.

1. Connectez le moniteur à l'ordinateur.
2. Appuyez sur et maintenez la touche Windows puis appuyez sur la touche [P] pour faire apparaitre [Projet].
3. Sélectionnez le mode désiré :

Bureau uniquement sur l'ordinateur portable : montre le bureau sur l'écran de l'ordinateur seulement.
Bureau en miroir : le bureau est affiché sur le moniteur d'ordinateur ainsi que sur le moniteur externe.
Bureau étendu: le bureau est étendu sur tous les écrans. Cette option sert à élargir la superficie du bureau selon votre besoin.
Bureau uniquement sur l'affichage externe : montre le bureau sur le moniteur externe seulement.

Comment utiliser la technologie RAID

Cet ordinaire supporte la technologie RAID à différents niveaux. La technologie RAID vous permet de répartir des données sur plusieurs disques durs ou disques SSD. Pour en savoir plus, contactez notre revendeur et veillez remarquer que les types de RAID pris en charge peuvent varier selon les modèles que vous achetez.

Pour régler la technologie RAID, veuilles suivre les instructions ci-dessous :

1. Créez un disque de récapération avec l'outil « Recovery Image Backup Tool » contenu dans le CD de restauration fourni avec votre ordinateur. Vous trouverez le raccourci de BurnRecovery sur l'écran de démarrage du bureau de Windows.
2. Associez des disques SSD ou des disques durs de même marque et de même capacité. Pour le montage, faites appel à un centre de service agréé si vous n'avez pas les compétences pour.
3. Allez sur la page du BIOS, Sélectionnez [RAID] pour le mode SATA dans l'onglet [Avancé] puis sélectionnez [Legacy] pour le mode de démarrage dans l'onglet [Démarriage].
4. Rendez-vous sur le site pour la vente d'instruction : https://www.youtube.com/watch?v=ArvWkGG_yu8&index=2&list=PLTPGJNsY3U4wiHm-QI989ved86Mq0Wi4o

Comment sélectionner le mode de démarrage dans le BIOS pendant l'installation du système d'exploitation

1. Démarrez le système. Appuyez immédiatement sur la touche Supprès que le logo Windows s'affiche à l'écran pour entrer dans le menu BIOS.
2. Bougez le curseur vers l'onglet [Démarrage] et Sélectionnez [Sélectionner le mode de démarrage] dans la configuration de démarrage.
3. Pour un système d'exploitation compatible au BIOS UEFI (Windows 8 et Windows 8.1), il est conseilé de Sélectionner [UEFI].
4. Pour Windows 7 ou les versions précédentes, Sélectionnez le mode [Legacy].

Comment utiliser la partition de récapuration

Regardez la video explicative sur :

https://www.youtube.com/watch?v=zDZAKvmoMcA, pour récapéorerle

système aux paramètres par défaut du fabricantsi nécessaire.

Où se trouvent les composants majorés

Dans cette section, vous trouvezez toutes les informations concernant les composants majorés d'un ordinateur portable. Selon le modele de l'ordinateur, certains sont amovibles et peuvent donc'être replacés.

N'essayez pas de remplacer les périhériques par vous-même car un remplacement non autorisé pourrait annuler votre garantie. Pour plus d'informations, veuillez contacter le centre de service autorisé local.

1. Disque dur
2. Mémoire
3. Disque SSD M.2
4. Carte combo Bluetooth/ WiFi
5. Lecteur de disque optique
