SATURN RIGOLES - BROCHURE - Lavabo FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lavabo mural collectif
Matériau	Acier inoxydable
Nombre de postes	3
Installation	Mural
Robinetterie	Robinet mural manuel
Présence de miroirs	Oui, 3 miroirs
Étagères	3 étagères murales
Distributeurs de savon	Oui, 3 distributeurs muraux
Type de vidage	Rigole intégrée
Finition	Mat satinée
Dimensions approximatives	Non précisé
Usage	Collectif, sanitaire public
Accessoires inclus	Étagères, miroirs, distributeurs
Entretien	Facile, surface lisse
Fixation	Fixation murale robuste

FOIRE AUX QUESTIONS - SATURN RIGOLES - BROCHURE FRANKE

Comment installer le FRANKE SATURN RIGOLES ?

Pour installer le FRANKE SATURN RIGOLES, suivez les instructions fournies dans la brochure d'installation. Assurez-vous d'avoir tous les outils nécessaires et de respecter les mesures indiquées.

Quels sont les matériaux utilisés dans le FRANKE SATURN RIGOLES ?

Le FRANKE SATURN RIGOLES est fabriqué à partir de matériaux de haute qualité, y compris de l'acier inoxydable et des composites résistants à l'eau.

Comment entretenir le FRANKE SATURN RIGOLES ?

Pour entretenir votre FRANKE SATURN RIGOLES, nettoyez-le régulièrement avec un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs.

Quelle est la garantie du FRANKE SATURN RIGOLES ?

Le FRANKE SATURN RIGOLES est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Que faire si le FRANKE SATURN RIGOLES présente des fuites ?

Si vous constatez des fuites, vérifiez d'abord les joints et les raccords. Si le problème persiste, contactez un professionnel pour une inspection.

Le FRANKE SATURN RIGOLES est-il adapté à tous les types de cuisines ?

Oui, le FRANKE SATURN RIGOLES est conçu pour s'adapter à la plupart des configurations de cuisines, mais il est recommandé de vérifier les dimensions avant l'achat.

Comment puis-je obtenir des pièces de rechange pour le FRANKE SATURN RIGOLES ?

Les pièces de rechange pour le FRANKE SATURN RIGOLES peuvent être commandées directement auprès de votre revendeur FRANKE local ou via notre site web.

Y a-t-il des accessoires recommandés pour le FRANKE SATURN RIGOLES ?

Oui, nous recommandons des accessoires tels que des égouttoirs et des planches à découper qui sont compatibles avec le FRANKE SATURN RIGOLES pour maximiser son utilisation.

Où puis-je trouver la brochure du FRANKE SATURN RIGOLES ?

La brochure du FRANKE SATURN RIGOLES est disponible en téléchargement sur notre site officiel ou chez votre revendeur FRANKE.

Comment puis-je contacter le service client de FRANKE ?

Vous pouvez contacter le service client de FRANKE via notre site web ou par téléphone. Les coordonnées sont disponibles dans la section 'Contact' de notre site.

MODE D'EMPLOI SATURN RIGOLES - BROCHURE FRANKE

Les entreprises industrielles sont demandées de solutions sanitaires flexibles: des lavabos qui s'adaptent aux locaux et offrent suffisamment d'espace.

Caracteristiques du produit :

• Solutions variables de 600 à 3000 mm
• Longueurs sur mesure
• Écoulement à gauche ou à droite
• Hygienique avec rebord mural
  -Avec ou sans plaque pour robinetterie
• Accessoires de montage inclus

Nombreux équipements supplémentaires :

• Crédence
• Dosseret arrêté pour robinetterie
• Portes-servletes
• Tablets

Representation

toutes les données en mm

Référence

Numero d'article

Rensignements sur demande

Representation

toutes les données en mm

Référence

Numero d'article

AQUA201

AQUA200

AQUA130

AQUA132

Lavabo rigole ECO400CS en acier au chrome F17

Lavabo rigole pour montage mural, en acier au chrome F17. Surfaces apparentes satinées. Plage de robinetterie de 70 mm, non percée. Remontée arrière de 30 mm. Ecoulement avec vidage à grille 1''1/2 . Consoles incluses + une console supplémentaire incluse à partir de 1800 mm. Ecoulement à gauche.

600x400
ECO6L	7612210522017
Set:
ECO6L + AQUA201
ECO6L.002	7612210063213
ECO6L + AQUA200
ECO6L.003	7612210063220
ECO6L + AQUA130
ECO6L.004	7612210063237
ECO6L + AQUA132
ECO6L.005	7612210063244

1200x400
EC012L	7612210522031

Set:
ECO12L + 2x AQUA201
ECO12L.002	7612210063251
ECO12L + 2x AQUA200
ECO12L.003	7612210063268
ECO12L + 2x AQUA130
ECO12L.004	7612210063275
ECO12L + 2x AQUA132
ECO12L.005	7612210063282

1500x400
EC015L	7612210522178

Set:
ECO15L + 2x AQUA201
ECO15L.002	7612210063299
ECO15L + 2x AQUA200
ECO15L.003	7612210063305
ECO15L + 2x AQUA130
ECO15L.004	7612210063312
ECO15L + 2x AQUA132
ECO15L.005	7612210063329

1800x400
EC018L	7612210522055

Set:
ECO18L + 3x AQUA201
ECO18L.002	7612210063336
ECO18L + 3x AQUA200
ECO18L.003	7612210063343
ECO18L + 3x AQUA130
ECO18L.004	7612210063350
ECO18L + 3x AQUA132
ECO18L.005	7612210063367

2400x400
EC024L	7612210522079

Set:
ECO24L + 4x AQUA201
ECO24L.002	7612210063374
ECO24L + 4x AQUA200
ECO24L.003	7612210063381
ECO24L + 4x AQUA130
ECO24L.004	7612210063398
ECO24L + 4x AQUA132
ECO24L.005	7612210063404

3000x400
ECO30L	7612210522093

Set:
ECO30L + 5x AQUA201
ECO30L.002	7612210063411
ECO30L + 5x AQUA200
ECO30L.003	7612210063428
ECO30L + 5x AQUA130
ECO30L.004	7612210063435
ECO30L + 5x AQUA132
ECO30L.005	7612210063442

AQUA201

AQUA200

AQUA130

AQUA132

Lavabo rigole ECO400CS en acier au chrome F17

Lavabo rigole pour montage mural, en acier au chrome F17. Surfaces apparentes satinées. Plage de robinetterie de 70 mm, non percée. Remontée arrière de 30 mm. Ecoulement avec vidage à grille 1''1/2 . Consoles incluses + une console supplémentaire incluse à partir de 1800 mm. Ecoulement à droite.

600x400

EC06R 7612210522024

Set:

EC06R + AQUA201

EC06R.002 7612210063459

EC06R + AQUA200

EC06R.003

EC06R + AQUA130

EC06R.004

EC06R + AQUA132

EC06R.005 7612210063480

1200x400

EC012R 7612210522048

Set:

ECO12R + 2x AQUA201

EC012R.002 7612210063497

ECO12R + 2x AQUA200

EC012R.003 7612210063503

ECO12R + 2x AQUA130

ECO12R.004 7612210063510

ECO12R + 2x AQUA132

EC012R.005 7612210063527

1500x400

EC015R 7612210522185

Set:

ECO15R + 2x AQUA201

ECO15R.002 7612210063534

ECO15R + 2x AQUA200

EC015R.003 7612210063541

ECO15R + 2x AQUA130

EC015R.004 7612210063558

ECO15R + 2x AQUA132

EC015R.005 7612210063565

1800x400

EC018R 7612210522062

Set:

ECO18R + 3x AQUA201

EC018R.002 7612210063572

ECO18R + 3x AQUA200

EC018R.003 7612210063589

ECO18R + 3x AQUA130

ECO18R.004 7612210063596

ECO18R + 3x AQUA132

ECO18R.005 7612210063602

2400x400

EC024R 7612210522086

Set:

ECO24R + 4x AQUA201

EC024R.002 7612210063619

ECO24R + 4x AQUA200

EC024R.003 7612210063626

ECO24R + 4x AQUA130

EC024R.004 7612210063633

ECO24R + 4x AQUA132

EC024R.005 7612210063640

3000x400

EC030R 7612210522109

Set:

EC030R + 5x AQUA201

EC030R.002 7612210063657

ECO30R + 5x AQUA200

EC030R.003 7612210063664

ECO30R + 5x AQUA130

ECO30R.004 7612210063671

ECO30R + 5x AQUA132

EC030R.005 7612210063688

Representation

toutes les données en mm

Référence

Numéro d'article

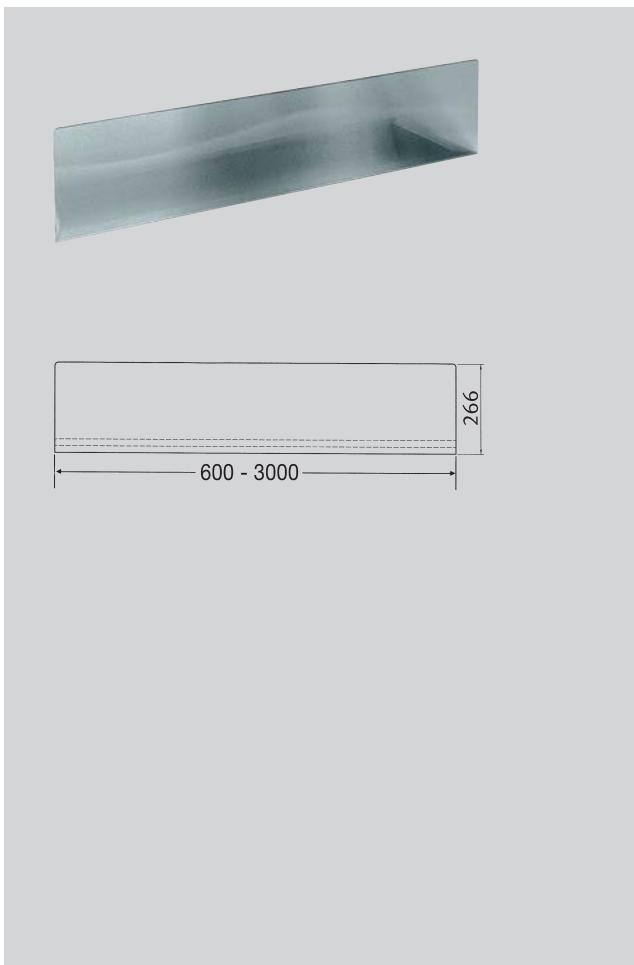

Dosseret pour lavabo rigole ECO400CS

Dosseret en acier au chrome F17 finition satinée, clipsable, pour lavabo rigole ECO400CS. Epaisieur de matériel 0.8 mm.

600x266
ECC6	7612210522116
1200x266
ECC12	7612210522123
1500x266
ECC15	7612210522161
1800x266
ECC18	7612210522130
2400x266
ECC24	7612210522147
3000x266
ECC30	7612210522154

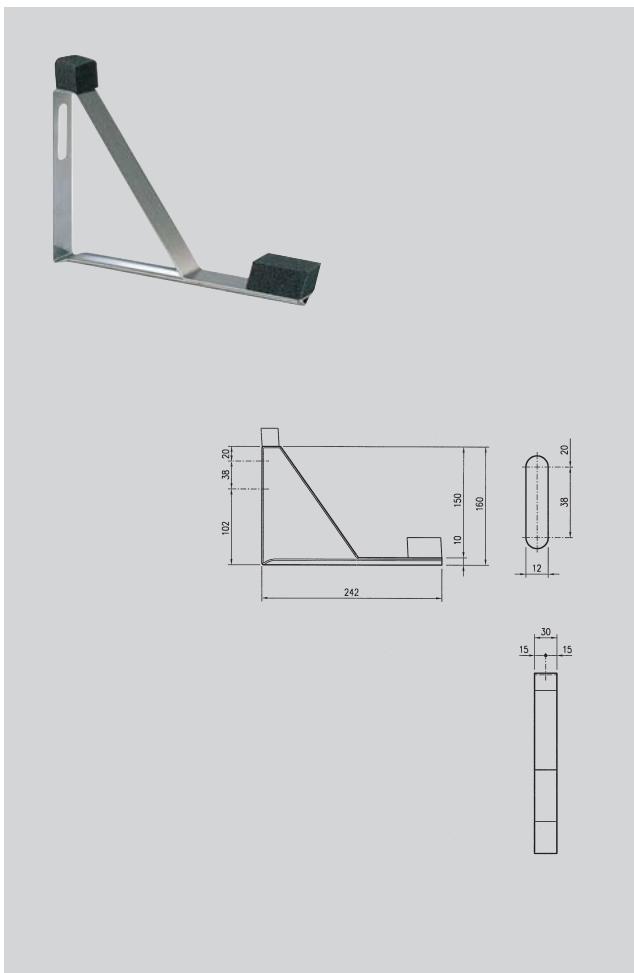

Console pour lavabo rigole ECO400CS et ECN400CNS

Console chromée, surface satinée. Epaisseur du matériel de 2 mm. Console avec coussinet en mousse, vendue à l'unité. Visserie incluse.

30x242x160

SU24

7612210705014

Representation

toutes les données en mm

Référence

Numéro d'article

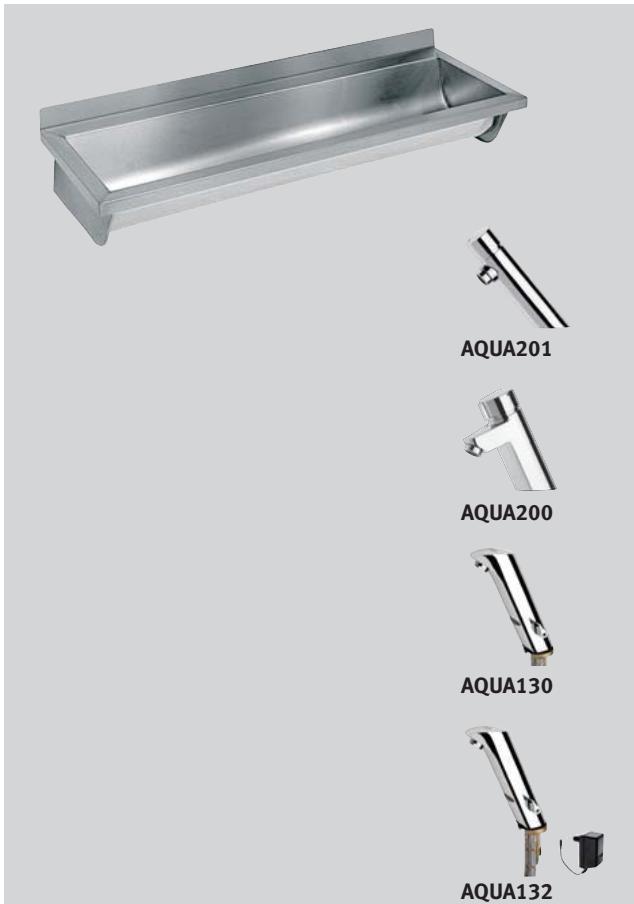

AQUA201

AQUA200

AQUA130

AQUA132

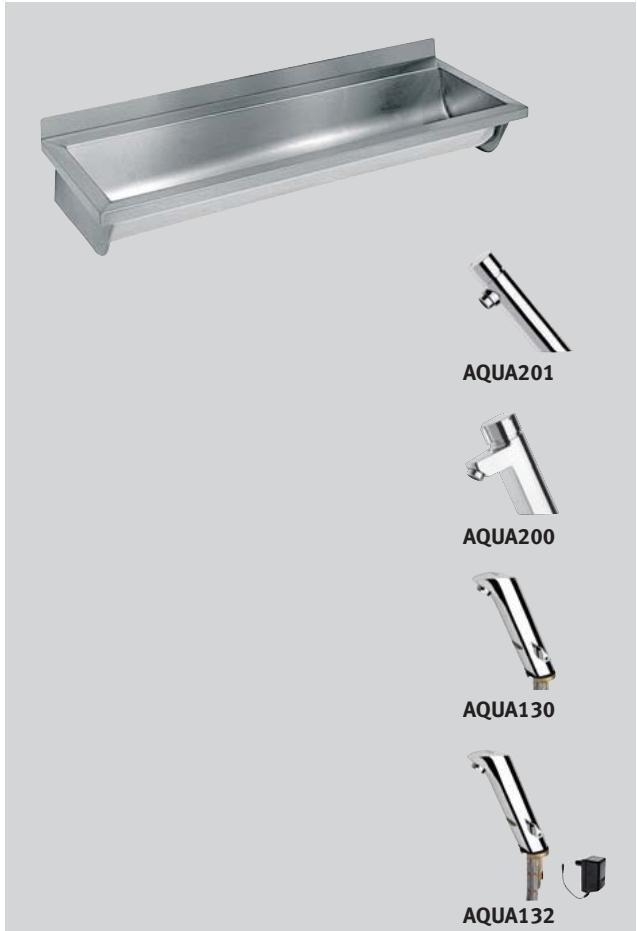

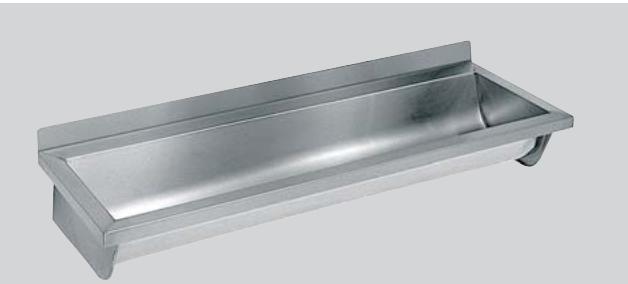

Lavabo rigole ECN400CNS avec plage de robinetterie

Lavabo rigole pour montage mural, en acier inox 18/10. Surfaces apparentes satinées. Plage de robinetterie de 70 mm, non percée. Remontée arrrière de 40 mm. Ecoulement avec vidage à grille 1"1/2. Consoles incluses + une console supplémentaire incluse à partir de 1800 mm. Ecoulement à gauche.

600x400
ECN6L	7612210525711
Set:
ECN6L + AQUA201
ECN6L.002	7612210063695
ECN6L + AQUA200
ECN6L.003	7612210063701
ECN6L + AQUA130
ECN6L.004	7612210063718
ECN6L + AQUA132
ECN6L.005	7612210063725

1200x400
ECN12L	7612210525735

Set:
ECN12L + 2x AQUA201
ECN12L.002	7612210063732
ECN12L + 2x AQUA200
ECN12L.003	7612210063749
ECN12L + 2x AQUA130
ECN12L.004	7612210063756
ECN12L + 2x AQUA132
ECN12L.005	7612210063763

1400x400
ECN14L	7612210006371
Set:
ECN14L + 2x AQUA201
ECN14L.002	7612210063770
ECN14L + 2x AQUA200
ECN14L.003	7612210063787
ECN14L + 2x AQUA130
ECN14L.004	7612210063794
ECN14L + 2x AQUA132
ECN14L.005	7612210063800

1500x400
ECN15L	7612210525872

Set:
ECN15L + 2x AQUA201
ECN15L.002	7612210063817
ECN15L + 2x AQUA200
ECN15L.003	7612210063824
ECN15L + 2x AQUA130
ECN15L.004	7612210063831
ECN15L + 2x AQUA132
ECN15L.005	7612210063848

1800x400
ECN18L	7612210525759

Set:
ECN18L + 3x AQUA201
ECN18L.002	7612210063855
ECN18L + 3x AQUA200
ECN18L.003	7612210063862
ECN18L + 3x AQUA130
ECN18L.004	7612210063879
ECN18L + 3x AQUA132
ECN18L.005	7612210063886

Representation

toutes les données en mm

Référence

Numero d'article

Lavabo rigole ECN400CNS avec plage de robinetterie

Lavabo rigole pour montage mural, en acier inox 18/10. Surfaces apparentes satinées. Plage de robinetterie de 70 mm, non percée. Remontée arrêté de 40 mm. Ecoulement avec vidage à grille 1"1/2. Consoles incluses + une console supplémentaire incluse à partir de 1800 mm. Ecoulement à gauche.

2400x400

ECN24L

7612210525773

Set:

ECN24L + 4x AQUA201

ECN24L.002

ECN24L + 4x AQUA200

ECN24L.003

ECN24L + 4x AQUA130

ECN24L.004

ECN24L + 4x AQUA132

ECN24L.005

7612210063893

7612210063909

7612210063916

7612210063923

3000x400

ECN30L

7612210525797

Set:

ECN30L + 5x AQUA201

ECN30L.002

ECN30L + 5x AQUA200

ECN30L.003

ECN30L + 5x AQUA130

ECN30L.004

ECN30L + 5x AQUA132

ECN30L.005

7612210063930

7612210063947

7612210063954

7612210063961

Representation

toutes les données en mm

Référence

Numéro d'article

Lavabo rigole ECN400CNS avec plage de robinetterie

Lavabo rigole pour montage mural, en acier inox 18/10. Surfaces apparentes satinées. Plage de robinetterie de 70 mm, non percée. Remontée arrrière de 40 mm. Ecoulement avec vidage à grille 1"1/2. Consoles incluses + une console supplémentaire incluse à partir de 1800 mm. Ecoulement à droite.

600x400
ECN6R	7612210525728
Set:
ECN6R + AQUA201
ECN6R.002	7612210063978
ECN6R + AQUA200
ECN6R.003	7612210063985
ECN6R + AQUA130
ECN6R.004	7612210063992
ECN6R + AQUA132
ECN6R.005	7612210064005

1200x400
ECN12R	7612210525742
Set:
ECN12R + 2x AQUA201
ECN12R.002	7612210064012
ECN12R + 2x AQUA200
ECN12R.003	7612210064029
ECN12R + 2x AQUA130
ECN12R.004	7612210064036
ECN12R + 2x AQUA132
ECN12R.005	7612210064043

1400x400
ECN14R	7612210006388
Set:
ECN14R + 2x AQUA201
ECN14R.002	7612210064050
ECN14R + 2x AQUA200
ECN14R.003	7612210064067
ECN14R + 2x AQUA130
ECN14R.004	7612210064074
ECN14R + 2x AQUA132
ECN14R.005	7612210064081

1500x400
ECN15R	7612210525889
Set:
ECN15R + 2x AQUA201
ECN15R.002	7612210064098
ECN15R + 2x AQUA200
ECN15R.003	7612210064104
ECN15R + 2x AQUA130
ECN15R.004	7612210064111
ECN15R + 2x AQUA132
ECN15R.005	7612210064128

1800x400
ECN18R	7612210525766
Set:
ECN18R + 3x AQUA201
ECN18R.002	7612210064135
ECN18R + 3x AQUA200
ECN18R.003	7612210064142
ECN18R + 3x AQUA130
ECN18R.004	7612210064159
ECN18R + 3x AQUA132
ECN18R.005	7612210064166

Representation

toutes les données en mm

Référence

Numero d'article

AQUA201

AQUA200

AQUA130

AQUA132

Lavabo rigole ECN400CNS avec plage de robinetterie

Lavabo rigole pour montage mural, en acier inox 18/10. Surfaces apparentes satinées. Plage de robinetterie de 70 mm, non percée. Remontée arrêté de 40 mm. Ecoulement avec vidage à grille 1"1/2. Consoles incluses + une console supplémentaire incluse à partir de 1800 mm. Ecoulement à droite.

2400x400

ECN24R

7612210525780

Set:

ECN24R + 4x AQUA201

ECN24R.002

ECN24R + 4x AQUA200

ECN24R.003

ECN24R + 4x AQUA130

ECN24R.004

ECN24R + 4x AQUA132

ECN24R.005

7612210064173

7612210064180

7612210064197

7612210064203

3000x400

ECN30R

7612210525803

Set:

ECN30R + 5x AQUA201

ECN30R.002

ECN30R + 5x AQUA200

ECN30R.003

ECN30R + 5x AQUA130

ECN30R.004

ECN30R + 5x AQUA132

ECN30R.005

7612210064210

7612210064227

7612210064234

7612210064241

Representation

toutes les données en mm

Référence

Numero d'article

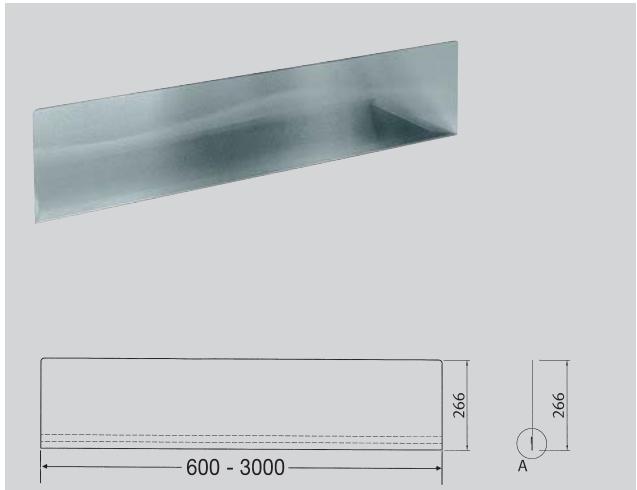

Dosseret pour lavabo rigole ECN400CNS

Dosseret en acier inox 18/10 finition satinée, clipsable, pour lavabo rigole ECN400CS. Epaisieur de matériel 0.8 mm.

600x266

ECNC6 7612210525810

1200x266

ECNC12 7612210525827

1400x266

ECNC14 7612210006814

1500x266

ECNC15 7612210525865

1800x266

ECNC18 7612210525834

2100x266

ECNC21 7612210006821

2400x266

ECNC24 7612210525841

3000x266

ECNC30 7612210525858

Representation

toutes les données en mm

Référence

Numero d'article

AQUA205

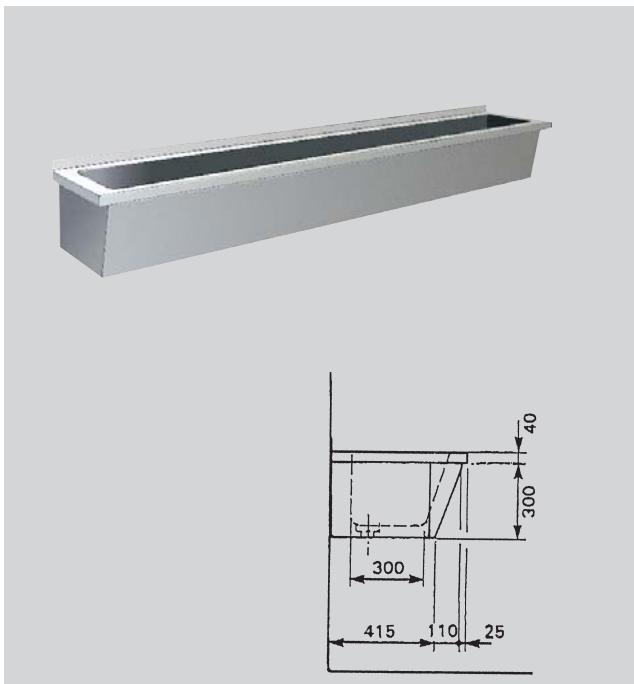

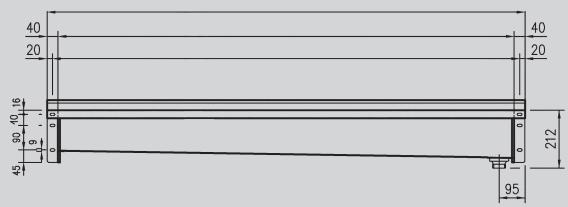

Lavabo rigole BX400CNS sans plage de robinetterie

Lavabo rigole pour montage mural, en acier inox 18/10. Surfaces apparentes satinées. Sans plage de robinetterie . Remontée arrêté de 30 mm. Ecoulement avec védage à grille 1"1/2. Consoles incluses + une console supplémentaire incluse à partir de 2400 mm. Ecoulement à gauche:

600x400 BX60L	7612210511011
Set: BX60L + AQUA205 BX60L.006	7612210064258
1000x400 BX100L	7612210511059
Set: BX100L + 2x AQUA205 BX100L.006	7612210064265
1200x400 BX120L	7612210511073
Set: BX120L + 2x AQUA205 BX120L.006	7612210064272
1400x400 BX140L	7612210511097
Set: BX140L + 2x AQUA205 BX140L.006	7612210064289
1500x400 BX150L	7612210511110
Set: BX150L + 2x AQUA205 BX150L.006	7612210064296
1800x400 BX180L	7612210511134
Set: BX180L + 3x AQUA205 BX180L.006	7612210064302
2000x400 BX200L	7612210000027
Set: BX200L + 3x AQUA205 BX200L.006	7612210064319
2100x400 BX210L	7612210511172
Set: BX210L + 3x AQUA205 BX210L.006	7612210064326
2400x400 BX240L	7612210511196
Set: BX240L + 4x AQUA205 BX240L.006	7612210064333
2800x400 BX280L	7612210511219
Set: BX280L + 4x AQUA205 BX280L.006	7612210064340
3000x400 BX300L	7612210511233
Set: BX300L + 5x AQUA205 BX300L.006	7612210064357

AQUA205

Lavabo rigole BX400CNS sans plaque de robinetterie

Lavabo rigole pour montage mural, en acier inox 18/10. Surfaces apparentes satinées. Sans plage de robinetterie . Remontée arrêté de 30 mm. Écoulement avec védage à grille 1"1/2. Consoles incluses + une console supplémentaire incluse à partir de 2400 mm. Écoulement à droite.

600x400

BX60R 7612210511028

Set:

BX60R + AQUA205

BX60R.006 7612210064364

1000x400

BX100R 7612210511066

Set:

BX100R + 2x AQUA205

BX100R.006 7612210064371

1200x400

BX120R 7612210511080

Set:

BX120R + 2x AQUA205

BX120R.006 7612210064388

1400x400

BX140R 7612210511103

Set:

BX140R + 2x AQUA205

BX140R.006 7612210064395

1500x400

BX150R 7612210511127

Set:

BX150R + 2x AQUA205

BX150R.006 7612210064401

1800x400

BX180R 7612210511141

Set:

BX180R + 3x AQUA205

BX180R.006 7612210064418

2000x400

BX200R 7612210000034

Set:

BX200R + 3x AQUA205

BX200R.006 7612210064425

2100x400

BX210R 7612210511189

Set:

BX210R + 3x AQUA205

BX210R.006 7612210064432

2400x400

BX240R 7612210511202

Set:

BX240R + 4x AQUA205

BX240R.006 7612210064449

2800x400

BX280R 7612210511226

Set:

BX280R + 4x AQUA205

BX280R.006 7612210064456

3000x400

BX300R 7612210511240

Set:

BX300R + 5x AQUA205

BX300R.006 7612210064463

Representation

toutes les données en mm

Référence

Numéro d'article

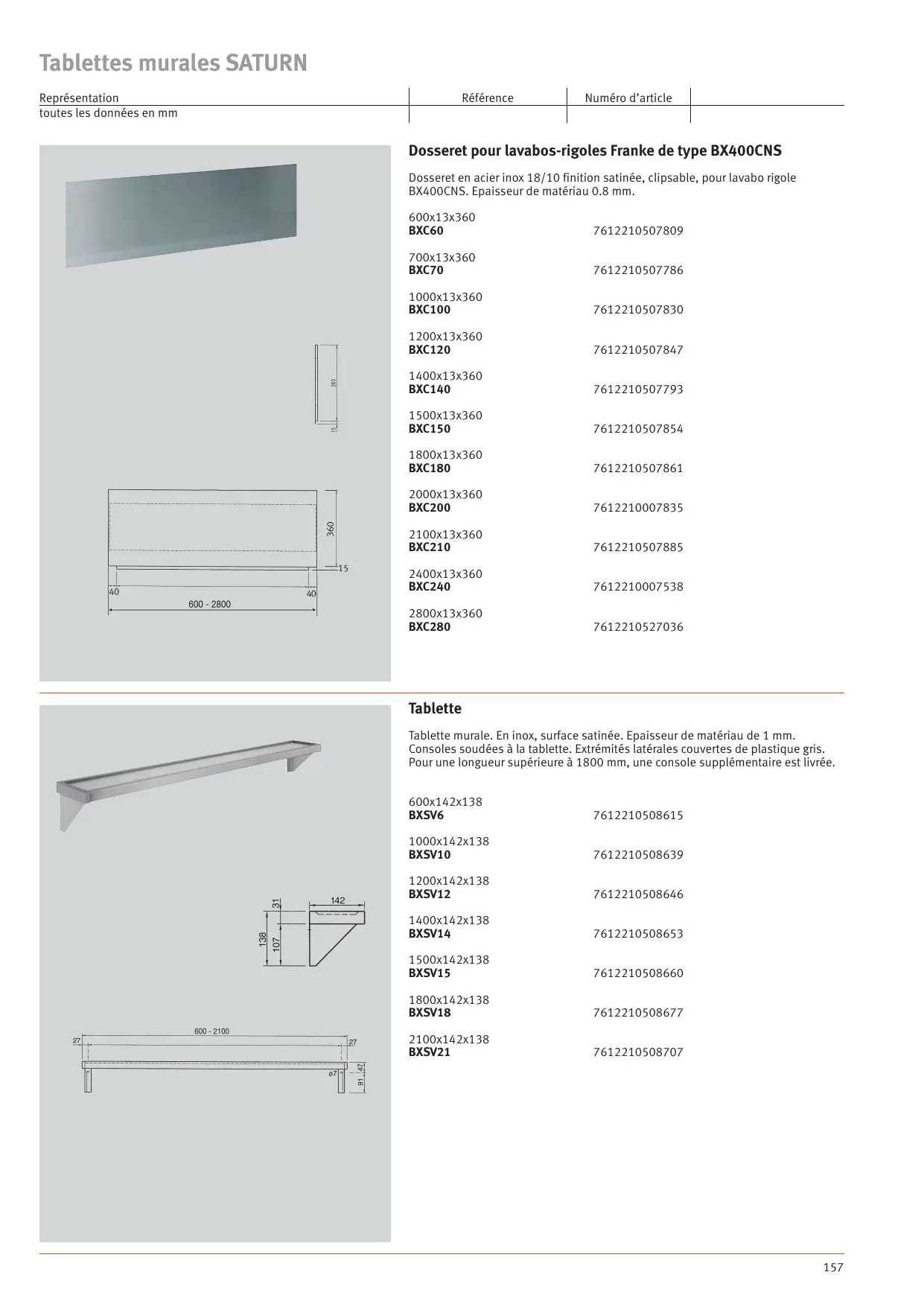

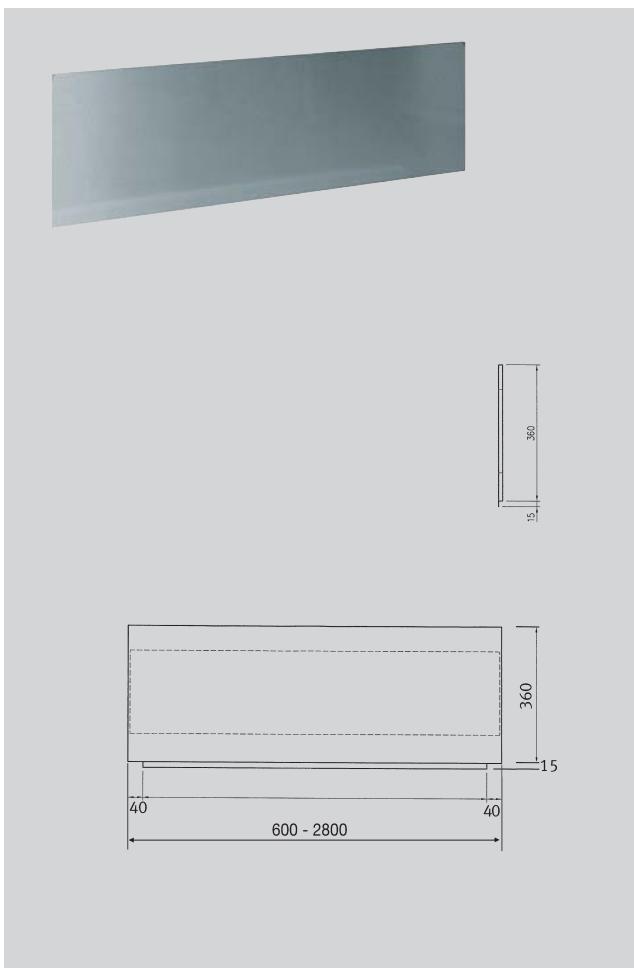

Dosseret pour lavabos-rigoles Franke de type BX400CNS

Dosseret en acier inox 18/10 finition satinée, clipsable, pour lavabo rigole BX400CNS. Epaissur de matériel 0.8 mm.

600x13x360

BXC60

7612210507809

700x13x360

BXC70

7612210507786

1000x13x360

BXC100

7612210507830

1200x13x360

BXC120

7612210507847

1400x13x360

BXC140

7612210507793

1500x13x360

BXC150

7612210507854

1800x13x360

BXC180

7612210507861

2000x13x360

BXC200

7612210007835

2100x13x360

BXC210

7612210507885

2400x13x360

BXC240

7612210007538

2800x13x360

BXC280

7612210527036

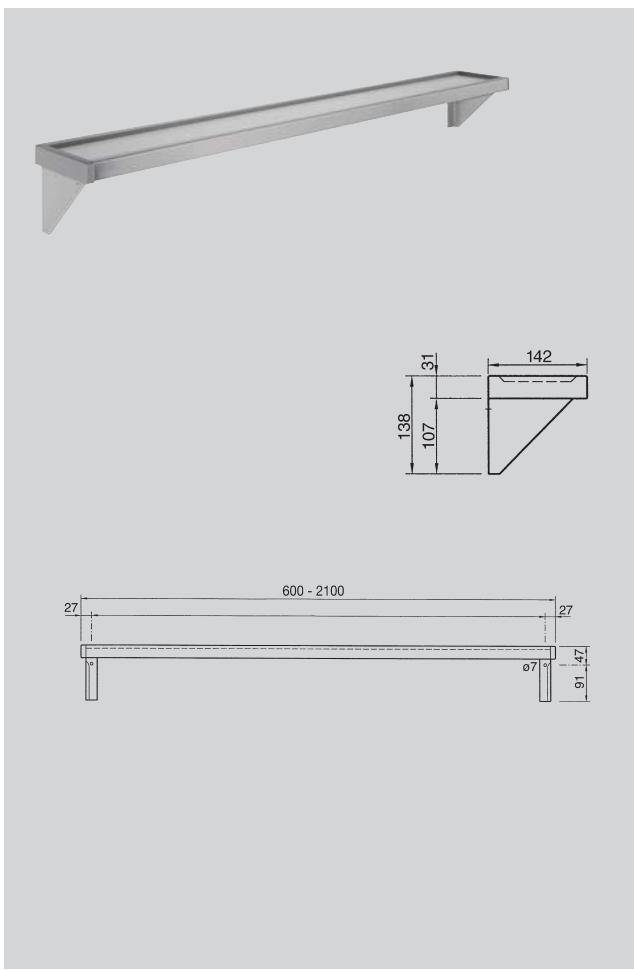

Tablette

Tablette murale. En inox, surface satinée. Epaisseur de matériel du 1 mm. Consoles soudees à la tablette. Extrémités latères couvertes de plastique gris. Pour une longueur supérieure à 1800 mm, une console supplémentaire est livrée.

600x142x138

BXSV6

7612210508615

1000x142x138

BXSV10

7612210508639

1200x142x138

BXSV12

7612210508646

1400x142x138

BXSV14

7612210508653

1500x142x138

BXSV15

7612210508660

1800x142x138

BXSV18

7612210508677

2100x142x138

BXSV21

7612210508707

Representation

toutes les données en mm

Référence

Numéro d'article

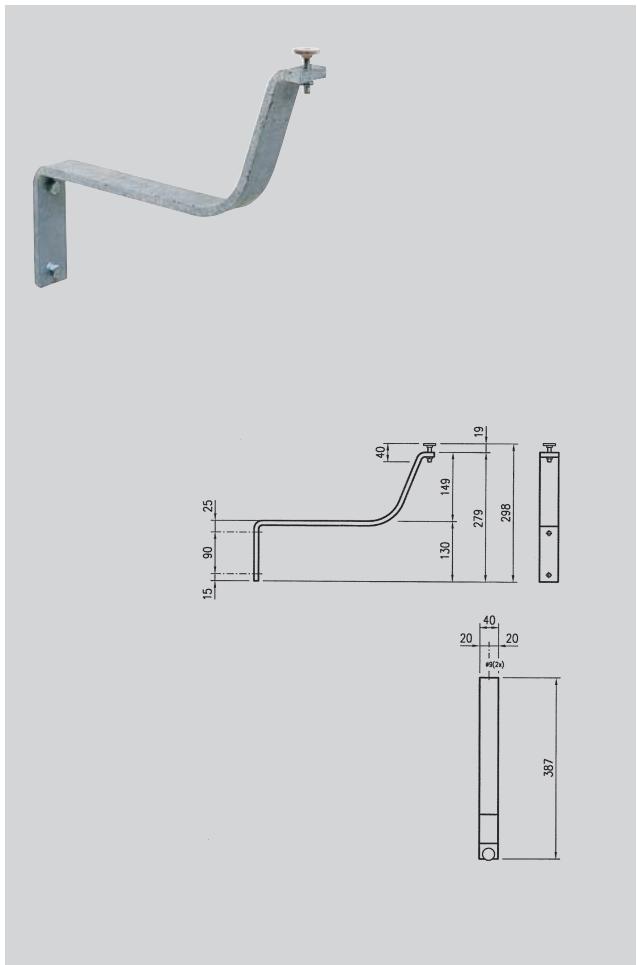

Console pour lavabo rigole BX400CNS

Console en acier galvanisé, surface satinée. Epaisseur du matériel de 10 mm. Hauteur régable. Fixations incluses.

40x387x279

SU39

7612210511608

Console pour lavabo rigole BXTS

Console pour lavabos-rigoles Franke avec panneau arrêté de type BXTS. En acier galvanisé, surface satinée. Epaisseur du matériel de 10 mm. Hauteur régiable. Fixations inclues.

40x387x159

SU39TAB

7612210511615

Representation

toutes les données en mm

Référence

Numéro d'article

Lavabo rigole medical

Lavabo rigole Médical en inox, montage mural, sans plage de robinetterie, rebord de 40 mm sur l'avant et les cotés.

1200x550x335

MT12

7612210004209

1400x550x335

MT14

7612210004216

1800x550x335

MT18

7612210004223

2400x550x335

MT24

7612210004230
