MODE D'EMPLOI ELVS-456S ESSENTIELB
- Caractéristiques techniques. 4
Conformité aux normes et données d'essai. 5
Recyclage 6 - Informations de sécurité 6 - Recommandations 10 - Ne pas laver en machine. 10
Installation de la machine 11
- Positionnement de la machine 11
Raccordement d'eau 12
Tuyau d'arrivée d'eau 13
Tuyau de vidange 14
Raccordement électrique 16
Installation de la machine sous un plan de travail 17
Avant la première utilisation.
- Importance de la quantité de calcaire dans l'eau. 19
Chargement du sel dans le réservoir de l'adoucisseur d'eau. 19
Bande test de contrôle de la dureté de l'eau. 20
Réglage de l'adoucisseur. 20
Détergent. 22
- Remplissage du compartiment à détergent. 22
Détergents combinés. 22
- Remplissage du compartiment à produit de rinçage et réglage du doseur. 23
Chargement du lave-vaisselle 24
Autres chargements des paniers 25
Description des programmes
Sélection du programme et fonctionnement de la machine

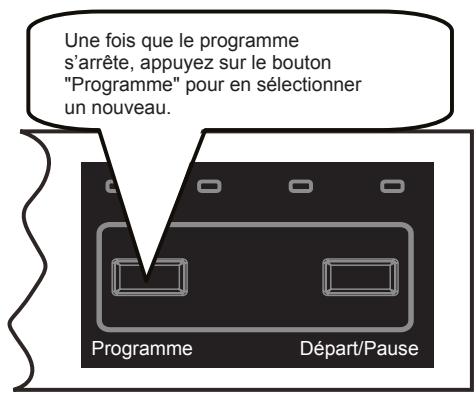

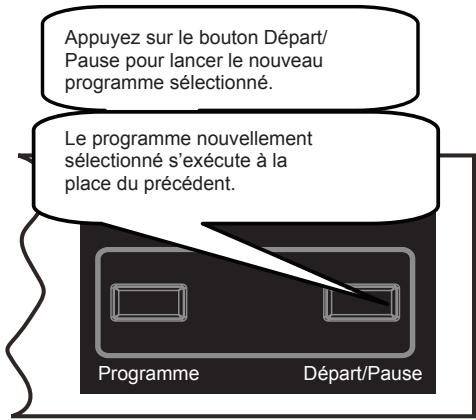

- Modification d'un programme 30
Annulation d'un programme
Entretien et nettoyage
Filtres. 32 - Bras de lavage 33 - Filtre du tuyau d'arrivée d'eau. 33

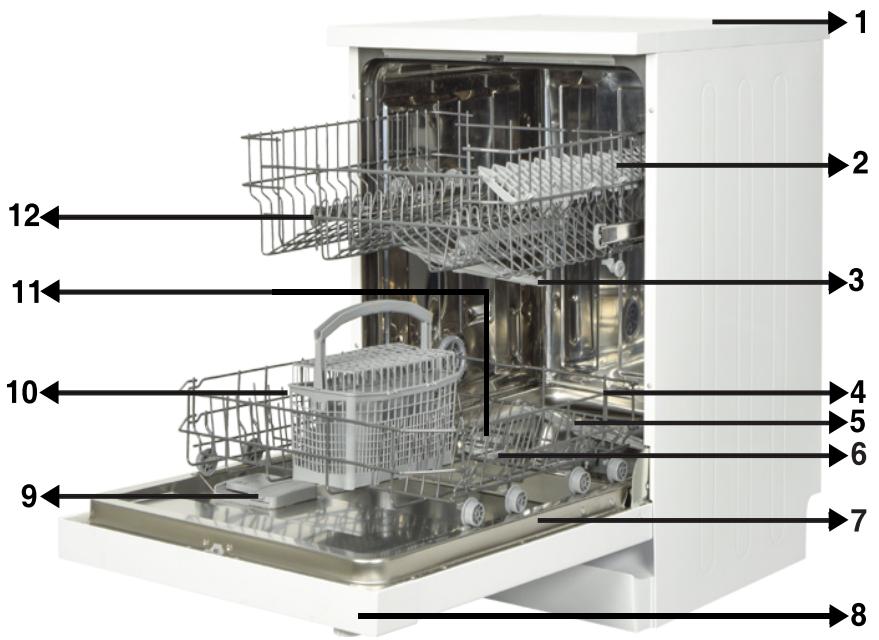

- Plan de travail (top)
- Panier supérieur avec supports pour verres à pied et tasses
- Bras pulvérisateur supérieur
- Panier inférieur
- Bras pulvérisateur inférieur
- Filtres
- Plaque signalétique
- Panneau de commande
- Distributeur de détergent et de liquide de rinçage
- Panier à couverts
- Récipient de sel
- Loquet de glissière du panier supérieur
13. Unité de séchage actif
Ce système offre d'excellentes performances de séchage pour votre vaisselle.
Caractéristiques techniques
| Capacité | 13 couverts |
| Hauteur | 850 mm |
| Hauteur (sans plan de travail) | 820 mm |
| Largeur | 600 mm |
| Profondeur | 610 mm |
| Poids net | 46 kg |
| Alimentation électrique | 220-240 V-50 Hz |
| Pression au robinet d'acciviée d'eau | 0,03 MPa (0,3 bar)-1 MPa (10 bar) |
Ce produit répond aux exigences de toutes les directives européennes en vigueur ainsi qu'à toutes les normes harmonisées correspondantes, qui prévoient le marquage CE.
Recyclage
- Certains composants et l'emballage de votre lave-vaisselle sont fabriqués à partir de matériaux recyclables.
- Les éléments en matière plastique portent les inscriptions internationales (>PE<, >PS<, >POM<, >PP<, ...).
- Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet.
- Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage.
- Contacter les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut.
Dès réception de votre appareil
- Vérifiez que le lave-vaisselle et son emballage sont exempts de tout dommage. Ne démarrez jamais l'appareil s'il est endommagé de quelque manière que ce soit ; contactez le service après-vente de votre magasin revendeur si nécessaire.
- Déballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux règles applicables.
Points importants pendant l'installation du lave-vaisselle
- Installez votre lave-vaisselle dans un endroit adapté et à niveau, ne présentant pas de risque pour la sécurité.
- Procédez à l'installation et au raccordement de votre lave-vaisselle en suivant les instructions.
- Ce lave-vaisselle ne doit être installé et réparé que par un service après vente agrée.
- N'utilisez que les pièces détachées d'origine.
- Avant l'installation, vérifiez que le lave-vaisselle est débranché.
- Vérifiez que votre prise électrique est conforme aux normes en vigueur. Tous les branchements électriques doivent correspondre aux valeurs indiquées sur la plaque signalétique.
- IMPORTANT : vérifiez que le lave-vaisselle n'est pas posé sur le câble d'alimentation.
- Ne branchez jamais le lave-vaisselle au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois le lave-vaisselle installé.
- Après avoir installé le lave-vaisselle sur un emplacement adéquat, faites-le fonctionner à vide lors de la première utilisation.
Usage quotidien
- Ce lave-vaisselle est exclusivement destiné à un usage domestique. Ne l'utilisez à aucune autre fin. Toute utilisation du lave-vaisselle à des fins commerciales annule la garantie.
- Ne montez pas, ne vous asseyez pas et ne placez pas de charge sur la porte ouverte du lave-vaisselle : il pourrait se renverser.
- Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre lave-vaisselle d'autres produits que ceux spécialement conçus pour le lave-vaisselle. À défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre lave-vaisselle.
- L'eau contenue dans la cuve de lavage du lave-vaisselle n'est pas potable. Ne la buvez pas.
- Du fait du danger d'explosion, ne placez
- Vérifiez que les objets en plastique résistent à la chaleur avant de les laver en lave-vaisselle.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissances, s'ils sont supervisés, ont reçu des instructions relatives à l'utilisation sécurisée de l'appareil et comprennent les dangers y associés. Ne permettez pas à de jeunes enfants de jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent être effectués par des enfants que lorsqu'ils bénéficient d'une supervision.
- Seuls les objets adaptés au lavage en lave-vaisselle doivent être introduits dans la machine. En outre, ne dépassez pas la capacité de chargement des paniers. À défaut, notre société ne saurait être tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votre lave-vaisselle causée par des mouvements du panier.
- À cause, notamment, d'un débordement d'eau chaude possible, n'ouvrez la porte du lave-vaisselle en aucune circonstance pendant le fonctionnement. Un dispositif de sécurité met le lave-vaisselle à l'arrêt en cas d'ouverture de la porte.
- Pour éviter tout risque d'accident, ne laissez pas la porte de votre lave-vaisselle ouverte à l'arrêt.
- Installez les couteaux et autres objets pointus dans le panier à couverts, pointe en bas. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou un technicien qualifié afin d'éviter tout danger.
Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.
Sécurité des enfants
- Après le déballage du lave-vaisselle, veillez à tenir les matériaux d'emballage hors de portée des enfants.
- Ne laissez pas les enfants jouer avec ou mettre en marche le lave-vaisselle.
- Rangez les détergents et produits de rinçage hors de portée des enfants.
- Tenir les enfants à l'écart du lave-vaisselle lorsqu'il est ouvert : il peut contenir des résidus de substances de nettoyage.
- Veillez à ce que votre ancien lave-vaisselle ne pose aucun risque à vos enfants. Il est arrivé que des enfants s'enferment
à l'intérieur de lave-vaisselles usagés. Pour prévenir cette situation, brisez le système de verrouillage du lave-vaisselle et arrachez les câbles électriques avant sa mise au rebut.
En cas de dysfonctionnement
- Tout défaut de fonctionnement du lave-vaisselle doit impérativ -vente agréé entraînera l'annulation de la garantie.
- Avant d'effectuer toute réparation sur le lave-vaisselle, prenez soin de le débrancher du réseau électrique. Coupez les fusibles ou débranchez le lave-vaisselle. Ne pas tirer sur le cable pour débrancher le lave-vaisselle. Prenez soin de fermer l'acciviée d'eau.
Recommandations
- mettre la vaisselle dans le lave-vaisselle. Mettez le lave-vaisselle en marche après l'avoir entièrement chargé.
- N'utilisez le programme de trempage que si nécessaire.
- Installez les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas.
- Il est conseilé de ne pas surcharger le lave-vaisselle et de ne pas y installer de la vaisselle de nature différente de cette indiquée.
Ne pas laver en lave-vaisselle.
- Cendres de cigarettes, restes de bougie, cirage, substances chimiques, matériaux à base d'alliages ferreux.
- ; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques.
- Objets en plastique ne résistant pas à la chaleur, récipients en cuivre ou étamés.
- Objets en aluminium et en argent (ils peuvent se décolorer ou se ternir).
- Certains verres fragiles, les porcelaines ornées de motifs décoratifs imprimés qui s'estompent même après le premier lavage, certains articles de cristal qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découper, les articles fabriqués avec de la fibre synthétique.
- Les articles absorbants tels que les éponges ou les torchons ne sont pa .
- ATTENTION : Prenez soin d'acheter des article à partir d'aujourd'hui.
Positionnement du lave-vaisselle :
Pour installer votre lave-vaisselle, prenez soin de choisir un endroit où vous pourrez facilement charger et décharger votre vaisselle.
N'installez pas votre lave-vaisselle dans un lieu où la température ambiante peut descendre sous 0°C.
- Avant de le positionner, sortez le lave-vaisselle de son emballage en respectant les averissements apposés sur celui-ci.
- Positionnez le lave-vaisselle à proximité d'une arrivée et d'une évacuation d'eau. Vous devez
- Ne saisissez pas le lave-vaisselle par la porte ou par le panneau de commande pour la déplacer.
- Prenez soit de laisser un espace autour du lave-vaisselle de manière à pouvoir le déplacer facilement d'avant en arrêté pendant le nettoyage.
- Prenez soin n de ne pas coincer le câble électrique sous le lave-vaisselle.
- Réglez les pieds réglibes du lave-vaisselle de manière à ce qu'il soit à niveau et bien stable. Le bon positionnement du lave-vaisselle est essentiel pour une bonne ouverture et fermeture de la porte.
- z que l'appareil est à niveau et stable sur le sol ; dans le cas contraire, positionnez le stable en ajustant les pieds réglables.
Raccordement d'eau
Vérifiez que érieure convient à l'installation d'un lave-vaisselle. Nous vous recommandons en outre d'installer un filtre à l'entrée de
votre domicile, de manière à éviter qu'une contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau d'eau ou dans érieure cause tout dommage au lave-vaisselle, et à prévenir tous désagréments tels que le jaunissement de la vaisselle ou la formation de dépôts après le lavage.
Tuyau d'arrivée d'eau : N'utilisez jamais le tuyau d'arrivée d'eau de votre ancien lave-vaisselle. Utilisez le tuyau neuf fourni avec votre lave-vaisselle. Avant de raccorder le tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre lave-vaisselle, faites couler de l'eau dans celui-ci pendant un moment. Raccordez à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression du robinet doit être au minimum de 0,03 MPa (0,3 bar) et au maximum de 1 MPa (10 bar). Si la pression d'eau est supérieure à 1 MPa (10 bar), installez un dispositif réducteur de pression entre le robinet et le tuyau.
Une fois les raccords effectués, ouvrez le robinet à fond et vérifiez l'étanchéité. Pour la sécurité de votre lave-vaisselle, prenez soin de toujours fermer le robinet d'arrivée après la fin de chaque programme.

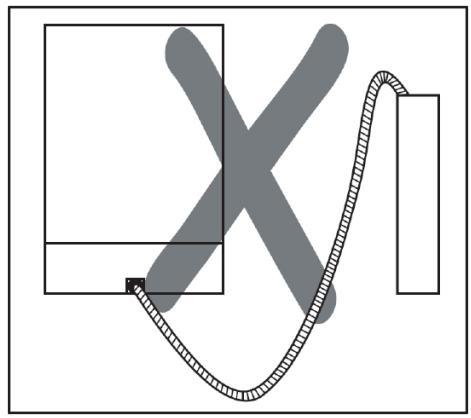

Tuyau de vidange
On peut raccorder le tuyau de vidange, soit directement à une vidange fixe, soit à un raccord spécial sous l'évier. Au moyen d'un tuyau coude spécial (si disponible), vous pouvez vidanger le lave-vaisselle directement dans l'évier en accrochant le tuyau coude au bord de l'évier. Ce raccordement doit se trouver à au moins 50 cm et au plus 110 cm du niveau du sol.
AVERTISSEMENT : Lorsqu'un tuyau de vidange de plus de 4 m est utilisé, les ustensiles peuvent rester sales. Dans ce cas, notre société déclinera toute responsabilité.
Raccordement électrique
La prise avec terre de votre lave-vaisselle doit être raccordée à une prise avec mise à la terre dont la tension et l'intensité correspondent aux valeurs prévues (suivant les normes en vigueur). Si votre logement ne compte pas d'installation avec mise à la terre, faites réaliser ce type d'installation par un électricien qualifié. En cas d'utilisation sans mise à la terre, notre société dégagera toute responsabilité pour toute perte ou dommage qui pourrait se produire.
Intensité du fusible intérieur : 10-16 A.
Votre lave-vaisselle est configuré pour fonctionner en 220-240 V. Si votre domicile est en 110 V, intercalez un transformateur 110/220 V - 3 000 W. Le lave-vaisselle doit être débranché pendant le positionnement.
Utilisez en permanence la prise encastrée fournie avec l'appareil. À basse tension, l'efficacité de votre lave-vaisselle est inférieure.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger. Dans le cas contraire, des accidents peuvent se produire.
Pour des raisons de sécurité, assurez-vous de toujours débrancher la prise à la fin du programme.
Afin d'éviter une électrocution, évitez de débrancher l'appareil lorsque vos mains sont mouillées.
Débranchez toujours votre lave-vaisselle par la prise. Ne tirez jamais sur le câble électrique lui-même.

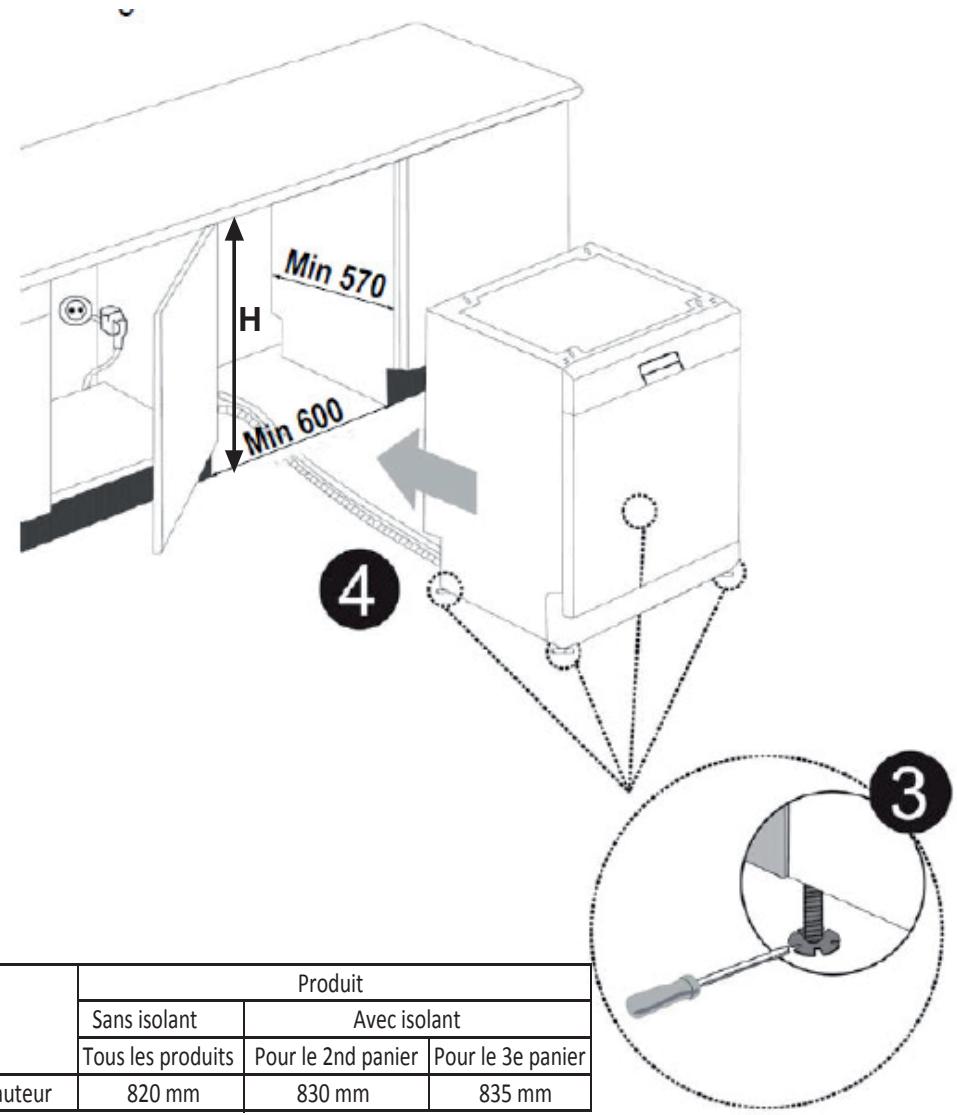

Installation sous un plan de travail
Si vous souhaitez installer votre lave-vaisselle sous un plan de travail (top), vérifiez que vous disposez d'un espace suffisant sous le plan de travail et que l'installation électrique et la plomberie vous le permettent. Si vous jugez que l'espace sous le plan de travail de votre cuisine est suffisant pour installer votre lave-vaisselle, retirez le plan de travail du lave-vaisselle comme indiqué dans la figure 2 ci-dessous.
AVERTISSEMENT : Le support vertical sous lequel vous installez votre lave-vaisselle en retirant son plan de travail (top) doit être stable afin d'éviter tout déséquilibre.
Pour retirer le plan de travail du lave-vaisselle, dévissez les vis qui le maintiennent à l'arrière du lave-vaisselle. Poussez ensuite le panneau de 1 cm de l'avant vers l'arrière et soulevez-le.
Réglez les pieds du lave-vaisselle en fonction de la pente du sol et du niveau.
sol et du niveau. Installez votre lave-vaisselle en le poussant sous le plan de travail et en prenant soin de ne pas plier ou écraser les tuyaux.
AVERTISSEMENT : Une fois le plan de travail retiré, le lave-vaisselle doit être placé dans un endroit fermé dont les dimensions sont indiquées (voir fig. 4).
Avant la première utilisation
- Vérifiez que les caractéristiques techniques du réseau électrique et d'alimentation en eau correspondent aux valeurs indiquées dans les instructions d'installation de la machine.
- Retirez tous les matériaux d'emballage à l'intérieur de la machine.
- Réglez l'adoucisseur d'eau. Reportez-vous à la section correspondante page 21.
- Ajoutez 1 kg de sel dans le compartiment et remplissez-le d'eau à ras bord.
- Remplissez le compartiment à produit de rinçage.
Importance de la quantité de calcaire dans l'eau
Pour un bon résultat, le lave-vaisselle doit fonctionner avec de l'eau adoucie, peu calcaire. À défaut, des résidus de calcaire blancs se déposeront sur la vaisselle et à l'intérieur de la machine, ce qui affectera négativement la performance de lavage et de rinçage de la machine et le brillant de la vaisselle. Quand l'eau traverse l'adoucisseur, elle est débarrassée des ions responsables de sa dureté et atteint le degré de douceur désiré pour obtenir le meilleur résultat de lavage. Selon le degré de dureté de l'eau, ces ions s'accumulent rapidement à l'intérieur de l'adoucisseur. Il faut donc régénérer le système adoucisseur avec du sel pour lave-vaisselle de manière à ce qu'il fonctionne aussi bien au cours du lavage suivant.
Chargement du sel dans le réservoir de l'adoucisseur d'eau
Utilisez du sel spécifique pour adoucisseur de lave-vaisselle. Pour mettre le
Pour met l'adoucisseur, enlevez d'abord le panier inférieur, puis dévissez le bouchon en le tournant dans le sens inverse des aiguilles d'une montre.
À la première utilisation du lave-vaisselle, remplissez le réservoir avec 1 kg de sel et complétez avec de l'eau 3 jusqu'au niveau haut du réservoir.
Si l'entonnoir est livré avec le lave-vaisselle, il facilitera le remplissage du sel.
Nettoyez le filetage et revissez le bouchon.
Enlevez impérativement le sel ayant pu tomber à côté du réservoir, sur le fond inox. Si vous ne faites pas de lavage immédiatement après avoir mis du sel, mettez en marche un programme court de lavage.
avec une machine vide afin d'éviter d'endommager l'intérieur du lave-vaisselle (risque de corrosion) en raison du débordement de sel dans l'appareil lors du remplissage du réservoir. Ainsi, le surplus de sel sera immédiatement enlevé au moment de l'opération de lavage.
Lorsque vous commencez à faire fonctionner le lave-vaisselle, le réservoir de sel se remplit d'eau. Pour cette raison, mettez le sel dans le réservoir avant de commencer à utiliser votre appareil (comme indiqué ci-dessus).
Si vous mettez du sel en tablette dans le réservoir, ne le remplissez pas entièrement. Nous vous recommandons d'utiliser du sel en grains ou en poudre.
Ne mettez jamais de sel de table dans votre lave-vaisselle. Dans le cas contraire, la fonction de l'adoucisseur peut diminuer au fil du temps.
Quand le témoin indicateur de sel qui se trouve sur le panneau de commande s'allume, remplissez à nouveau le réservoir de sel.
Contrôle de la durée de l'eau
L'efficacité de lavage de votre lave-vaisselle dépend du degré de dureté de l'eau du robinet. Pour cette raison, votre lave-vaisselle est équipé d'un système qui réduit la dureté de l'eau d'alimentation. L'efficacité du lavage augmentera avec un bon réglage du système.
Pour connaître le degré de dureté de l'eau dans votre région, contactez votre fournisseur d'eau ou la mairie de votre commune.
Réglage de l'adoucisseur d'eau
Diagramme de réglage du degré de dureté de l'eau.
| Degré de dureté de l'eau | Degré français de dureté : dF | Indicateur de la durée dé le'eau |
| 1 | 0-9 | L1 est visible à l'écran. |
| 2 | 10-20 | L2 est visible à l'écran. |
| 3 | 21-30 | L3 est visible à l'écran. |
| 4 | 31-40 | L4 est visible à l'écran. |
| 5 | 41-55 | L5 est visible à l'écran. |
| 6 | 56-90 | L6 est visible à l'écran. |
Selon le niveau, réglez la dureté de l'eau de la machine en suivant les indications ci-dessous.
Lorsque la machine est à l'arrêt, appuyez sur le bouton de programmes (2) et maintenez-le enfoncé. Appuyez sur le bouton Marche/Arrêt (1) pour mettre la machine en marche et maintenez-le enfoncé pendant au moins 6 secondes tout en maintenant le bouton de programmes (2) enfoncé simultanément. Si le réglage de la dureté de l'eau est reconnu, « SL » s'affiche pendant 2 secondes. Relâchez le bouton de programmes (2). Le dernier niveau de réglage s'affiche. Appuyez sur le bouton de programmes (2) pour régler le niveau souhaité. Le niveau de dureté augmente chaque fois que vous appuyez sur le bouton de programmes. Le niveau de dureté retourne à 1 lorsque vous atteignez le niveau 6. Vous pouvez appuyer sur le bouton Marche/Arrêt (1) pour couper l'alimentation de la machine et sauvegarder le dernier niveau de dureté sélectionné. AVERTISSEMENT : En cas de déplacement, il est important de régler le niveau de dureté de l'eau en fonction de zone où vous résidez afin de garantir les performances de lavage.
Détergent
Utilisez un détergent spécifique conçu pour lave-vaisselle domestique.
Des produits de nettoyage contenant des phosphates et du chlore sont proposés sur le marché. Placez le détergent dans le compartiment avant de démarrer la machine. Conservez les détergents dans un endroit frais et sec, hors de portée des enfants.
Mettez les quantités appropriées afin de préserver l'environnement. Ne remplissez pas le compartiment à détergent plus que nécessaire, faute de quoi vos verres pourraient se rayer et le détergent pourrait mal se dissoudre.
Pour de plus amples informations sur le détergent que vous utilisez, adressez-vous directement au fabricant du détergent.
Remplissage du compartiment à détergent
Poussez le loquet (1) pour ouvrir le compartiment à détergent comme indiqué sur l'illustration. Vous pouvez mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac à détergent. Le bac à détergent peut contenir jusqu'à 40 cm³ de détergent.
Ouvrez l'emballage de
Détergent pour lave-vaisselle : versez dans le grand compartiment de prélavage (b) 25 cm³ de détergent si votre vaisselle est très sale, ou 15 cm³ si elle est peu sale. (2) Si votre vaisselle est restée sèche pendant très longtemps, si elle contient des résidus d'aliments secs et si vous avez surchargé le lave-vaisselle, versez 5 cm³ de détergent dans le compartiment de prélavage (a) et démarrez votre machine.
Selon le degré de saleté de votre vaisselle et la durée du programme,
l'eau dans votre région, vous devez ajuster la quantité de détergent dans votre machine.
Détergents combinés
Les fabricants de détergent proposent également des détergents combinés dénommés 2 en 1, 3 en 1, 5 en 1...
Les détergents 2 en 1 contiennent du détergent + du sel ou du produit de rinçage. En utilisant les détergents 2 en 1, il faut tenir compte des fonctions de la tablette.
Les autres détergents en tablettes comportent du détergent, du produit de rinçage, du sel et diverses autres fonctions.
De manière générale, les détergents combinés donnent des résultats suffisants dans certaines conditions d'utilisation uniquement. Ces détergents contiennent du produit de rinçage et/ou du sel dans des quantités prédéfinies.
En utilisant ce type de produits :
- Vérifiez toujours les caractéristiques du produit que vous allez utiliser et s'il s'agit d'un produit combiné.
- Vérifiez que le détergent utilisé convient à la dureté de l'eau du réseau auquel la machine est raccordée. Suivez les instructions figurant sur l'emballage de ces produits.
- Si ces détergents se présentent en tablettes, ne les placez jamais dans la cuve du lave-vaisselle ou dans le panier à couverts. Placez toujours les tablettes dans le compartiment du distributeur de détergent.
- z ce type de détergents, vous devez contacter le fabricant et vous renseigner sur les bonnes conditions d'utilisation.
- Contactez le fabricant du détergent si vous n'obtenez pas de bons résultats de lavage (si votre vaisselle présente des dépôts de calcaire ou si elle reste humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. La garantie de votre machine exclut toutes réclamations dues à l'utilisation de ces types de détergents.
Usage conseillé : Pour de meilleurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rinçage dans votre machine et réglez la dureté de l'eau et le doseur de produit de rinçage à la position la plus basse.
Pour les programmes courts, il est préférable d'utiliser des détergents en poudre plutôt
que des tablettes. En effet, selon les fabricants, les tablettes se dissolvent différemment
en fonction de la température et de la durée du cycle de lavage.
Attention : Si, en utilisant ce type de détergent, vous rencontrez un problème quelconque que vous n'avez pas rencontré auparavant, contactez directement le fabricant du détergent.
Quand vous arrêtez d'utiliser des détergents combinés
- Remplissez les compartiments à sel et à produit de rinçage.
- Réglez la durée de l'eau à la position la plus élevée et faites un lavage à vide.
- Réglez ensuite la durée de l'eau comme indiqué plus haut.
- Procédez au réglage voulu du doseur de produit de rinçage.
Remplissage du compartiment à produit de rinçage et réglage du doseur
Pour remplir le compartiment du liquide de rinçage, ouvrez son couvercle, remplissez-le avec du liquide de rinçage jusqu'au niveau MAX, puis refermez le bouchon. Veillez à ne pas trop le remplir et essuyez les éclaboussures.
Suivez les étapes ci-après pour modifier le niveau du liquide de rinçage avant de mettre la machine en marche :
- Appuyez sur le bouton de sélection de programme et maintenez-le enfoncé.
- Mettez la machine en marche.
- Maintenez le bouton de sélection de programme enfoncé jusqu'à ce que l'inscription « rA » disparaisse de l'écran. Le réglage du liquide de rinçage suit celui de la durée de l'eau. La machine affiche le dernier réglage.
- Réglez le niveau en appuyant sur le bouton de sélection de programme.
- Éteignez la machine pour enregistrer les réglages effectués. Le réglage par défaut est « 4 ».
Si la vaisselle n'est pas correctement lavée ou si elle comporte des taches, augmentez le niveau. Si des taches bleues se forment sur votre vaisselle, baissez le niveau.
| Niveau | Dose de brillant | Indicateur |
| 1 | Le liquide de rinceage n'est pas distribué | r1 s'affiche à l'écran. |
| 2 | 1 dose est distribuée | r2 s'affiche à l'écran. |
| 3 | 2 doses sont distribuées | r3 s'affiche à l'écran. |
| 4 | 3 doses sont distribuées | r4 s'affiche à l'écran. |
| 5 | 4 doses sont distribuées | r5 s'affiche à l'écran. |
Chargement de votre lave-vaisselle
Placez correctement la vaisselle dans l'appareil.
Votre lave-vaisselle est doté de deux paniers séparés destinés au chargement de la vaisselle. Le panier inférieur est destiné aux assiettes rondes et creuses, tandis que le panier supérieur est réservé aux assiettes fines et de petite taille. Pour un meilleur résultat, il vous est recommandé d'utiliser le porte-couverts.
Pour éviter toute blessure, placez les ustensiles à long manche et pointus sur les paniers, avec leurs pointes tournées vers le bas ou placées horizontalement.
Avertissement : Placez la vaisselle dans le lave-vaisselle de sorte qu'elle n'empêche pas les bras pulvérisateurs supérieurs et inférieurs de tourner.
Égouttoir à vaisselle
Vous pouvez placer des verres de différentes tailles dans ces égouttoirs grâce à leur fonctionnalité réglable en hauteur. Vous pouvez régler les égouttoirs à 2 hauteurs différentes.
Clayettes pliables
Les clayettes pliables situées au-dessus du panier supérieur ont été conçues pour faciliter la disposition de plus grands objets tels que les casseroles, les poêles, etc. Si besoin, chaque partie peut être pliée séparément, ou toutes à la fois, pour gagner de l'espace. Pour régler les clayettes pliables, il convient de les tirer vers le haut ou de les replier.

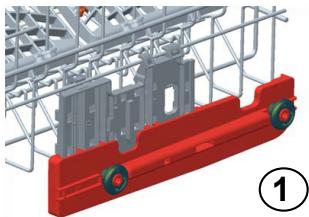

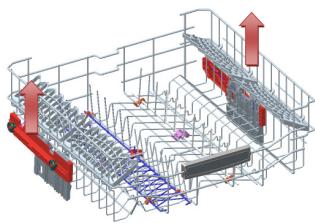

Réglage en hauteur du panier supérieur lorsque celui-ci est plein
Le mécanisme de r de votre machine a été conçu pour vous permettre d'ajuster la hauteur de ce panier vers le haut ou vers le bas, sans l'enlever de la machine lorsqu'il est plein. Cela permet ainsi de créer des espaces plus grands ou plus petits entre les paniers supérieur et inférieur. Le panier de votre machine a été réglé sur la position supérieure en réglage d'usine. Pour lever ce panier, tenez-le des deux côtés et tirez-le vers le haut. Pour le baisser, tenez-le à nouveau des deux côtés, tirez vers le haut et lâchez-le lentement. Dans le mécanisme de réglage du panier, assurez-vous que les deux côtés se trouvent au même niveau.
Panier inférieur clayettes pliables
Les clayettes pliables, divisées en quatre parties, ont été conçues pour faciliter la disposition de plus grands objets tels que les casseroles, les poêles, etc. À la demande, chaque partie peut être pliée séparément afin d'obtenir plus d'espace.

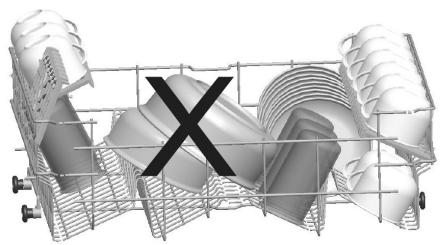

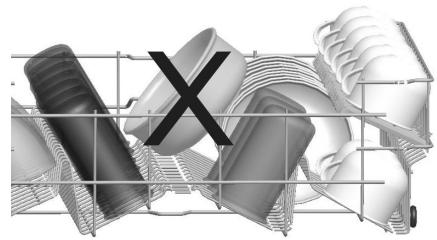

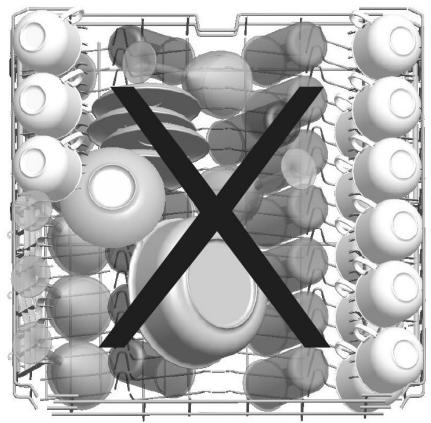

Autres chargements des paniers
Panier inférieur
Panier supérieur
Descriptions des programmes
| Programmes | P1 | P2 | P3 |
| Prélavage | Express 30 min | Verre |
| Températures | - | 40 °C | 40 °C |
| Types de résidus alimentaires | Vaiselle peu sale, café, lait, thé | Café, lait, thé, viandes froides, légumes qui n'ont pas séché | Café, lait, thé, viandes froides, légumes qui n'ont pas séché |
| Degré de saleté | Faible | Bas | Moyen |
| Quantité de détergent B : 25 cm³/15 cm³ A : 5 cm³ | Pas de produit | B | A + B |
| Lavage à 35 °C | Lavage à 40°C | Prélavage |
| Rinçage à chaud | Rinçage à froid | Lavage à 40°C |
| Fin | Rinçage à chaud | Rinçage à froid |
| Fin | Rinçage à chaud |
| | Séchage |
| | Fin |
| Durée du programme (min) | 15 | 30 | 74 |
| Consommation d'énergie (kW/h) | 0,45 | 0,90 | 0,95 |
| Consommation d'eau (litres) | 7,7 | 12,4 | 15,7 |
| Si vous utilisez la fonction demi-charge, les valeurs sont les suivantes : |
| Durée du programme (min) | 18 | 30 | 66 |
| Consommation d'énergie (kW/h) | 0,45 | 0,90 | 0,93 |
| Consommation d'eau (litres) | 7,7 | 12,4 | 11,5 |
AVERTISSEMENT : Les programmes courts ne comportent pas l'etape de sechage. Les valeurs indiquées ci-dessus ont été obtenues dans des conditions de laboratoire conformément aux normes en vigueur. Ces valeurs peuvent varier en fonction de l'utilisation du produit et de l'environnement (tension de secteur, pression de l'eau, température d'eau d'entrée et température ambiente).
| Programmes | P4 (Référence) | P5 | P6 |
| ECO | Rapide 50 min. | Intensif |
| Températures | 50°C | 65 °C | 65 °C |
| Type• de résidu•Á alimentaire• | Café, lait, thé, viandes froides, légumes qui n'ont pas séché | Soupes, sauges, pâtisseries,œufs, pilaf, pommes de terre, légumes farcis, frites... | Soupes, sauges, pâtisseries,œufs, pilaf, pommes de terre, légumes farcis, frites... |
| Dégré de saleté | Moyen | Moyen | Élevé |
| Quantité de détergent B : 25 cm3/15 cm3A : 5 cm3 | A + B | A + B | A + B |
| Prélavage | Lavage à 65°C | Lavage à 45°C |
| Lavage à 50°C | Rinçage intermédiaire | Lavage à 65°C |
| Rinçage à chaud | Rinçage à chaud | Rinçage à froid |
| Séchage | Fin | Rinçage à chaud |
| Fin | | Séchage |
| | Fin |
| Durée du programme (min) | 171 | 50 | 117 |
| Consommation d'énergie (kW/h) | 0,91 | 1,35 | 1,61 |
| Consommation d'eau (litres) | 9,0 | 12,7 | 17,2 |
| Si vous utilisez la fonction demi-charge, les valeurs sont les suivantes : |
| Durée du programme (min) | 144 | 46 | 96 |
| Consommation d'énergie (kW/h) | 0,87 | 1,22 | 1,40 |
| Consommation d'eau (litres) | 9,0 | 12,7 | 12,2 |
AVERTISSEMENT : Les programmes courts ne comportent pas l'etape de sechage. Les valeurs indiquées ci-dessus ont été obtenues dans des conditions de laboratoire conformément aux normes en vigueur. Ces valeurs peuvent varier en fonction de l'utilisation du produit et de l'environnement (tension de secteur, pression de l'eau, température d'eau d'entrée et température ambiente).
Sélection du programme et démarrage de l'appareil
Appuyez sur le bouton Marche/Arrêt (4) pour mettre l'appareil sous tension. Le voyant Marche/Arrêt reste allumé tant que l'appareil est sous tension. Appuyez successivement sur le bouton Programme (5) jusqu'au programme souhaité. Le voyant correspondant au programme sélectionné s'allume.
Appuyez sur le bouton Départ/Pause (6) pour lancer le démarrage du programme. Dès que le programme sélectionné est lancé, le voyant de lavage s'allume et la durée du programme s'affiche. Si vous ouvrez la porte de la machine alors que le programme est en cours, le numéro et la durée du programme alternent sur l'écran.
Vous pouvez suivre le déroulement du programme grâce aux voyants "Lavage", "Rinçage", "Séchage" et "Fin" (7) sur le panneau de commande. Lorsque le voyant de séchage s'allume, la machine reste silencieuse pendant 40 à 50 minutes.
Fonctions demi-charge / 3 en 1 :
- Demi-charge: appuyez une fois sur le bouton "Demi-charge / 3 en 1" (3) pour activer l'option demi-charge. La durée du programme sélectionné est réduite afin de baisser la consommation en eau et en énergie.
- 3 en 1 : appuyez deux fois sur le bouton "Demi-charge / 3 en 1" (3) pour activer l'option tablette 3 en 1 (si vous utilisez des détergents combinés contenant du sel, des produits de rincege et d'autres composants).
Fonction départ différé :
Vous pouvez différer le départ d'un programme de 1 à 19 heures en appuyant (2) avant de lancer le programme. Le voyant correspondant s'allume.
Si vous souhaitez modifier la durée du départ différé, appuyez sur le bouton "Départ/Pause", puis appuyez pour définir une nouvelle durée. Appuyez sur le bouton "Démarrage/Pause" pour valider.
Pour annuler un départ différé, jusqu'à ce que la durée affichée atteigne 0h.
Options :
Appuyez successivement sur le bouton "Options" (1) pour activer l'option souhaitée (si compatible avec le programme de lavage sélectionné). Le voyant correspondant (8) s'allume :
- Lavage + : la température et la durée de lavage sont modifiées pour un lavage encore plus hygienique.
- Votre vaisselle ressortira plus propre et plus éclatante.
- tre vaisselle en ressortira plus sèche.
REMARQUE : les options "Lavage +", "Rinçage +" et "Séchage +" ne peuvent être sélectionnées qu'avec certains programmes.
Répéter/annuler une fonction ou une option :
Si vous avez ajouté supplémentaire et que vous souhaitez la supprimer lors d'un nouveau programme, appuyez sur le bouton correspondant à la fonction ou à l'option, et maintenez-le enfoncé jusqu'à ce que le voyant s'éteigne. Vous pouvez également appuyer sur le bouton Marche/Arrêt (4) pour arrêter la machine. Si vous souhaitez utiliser une nouvelle fonction ou option supplémentaire pour le nouveau programme sélectionné, sélectionnez-la.
REMARQUE : Si vous éteignez l'appareil après avoir sélectionné un départ différé et lancé le programme, le départ différé est annulé.
INDICATEURS DE SEL ET DE LIQUIDE DE RINÇAGE
- L'indicateur de replissage de sel (9) s'allume s'il y a un manque de sel. Dans ce cas, veuillez rem
- L'indicateur de replissage de produit de rinçage produit de rinçage. Dans ce cas, veuillez remplir le réservoir du produit de rinç iment à produit de rinçage" page 23.
Modifier un programme
Si vous souhaitez modifier un programme de lavage pendant qu'un autre est en cours
Annuler un programme
Si vous souhaitez annuler un programme au cours d'un cycle de lavage
REMARQUE : N'ouvrez pas la porte avant la fin du programme.
REMARQUE : À la fin du programme de lavage, laiss entrouverte pour accélérer le processus de séchage.
REMARQUE : Si vous ouvr ou si l'alimentation est coupée au cours du cycle de lavage, le programme reprend à la fermeture de la porte ou au rétablissement de l'alimentation.
Le nettoyage régulier de la machine prolonge sa durée de vie.
De la graisse et du calcaire peuvent s'accumuler dans la cuve. Dans ce cas :
- Remplissez le compartiment à détergent sans charger de vaisselle dans l'appareil. Sélectionnez un programme intensif et mettez l'appareil en route. Si cette procédure se révèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché (produits de nettoyage spécial lave-vaisselle).
Nettoyage des joints de porte
Pour nettoyer tous les résidus accumulés dans les joints de porte, essuyez-les régulièrement avec un chiffon humide.
Nettoyage de la machine
Nettoyez les filtres après chaque lavage, et les bras de lavage au moins une fois par semaine. Débranchez votre machine et fermez le robinet d'arrivée d'eau avant de commencer le nettoyage.
N'utilisez pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide.

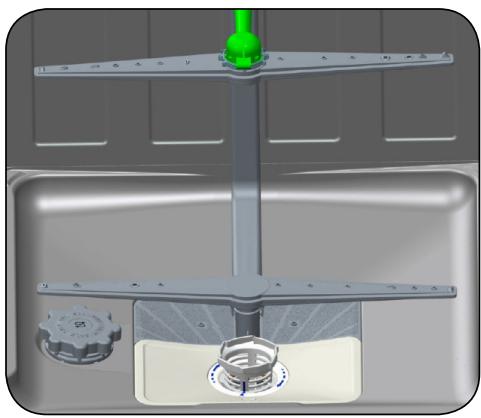

Filtres
Vérifiez si des résidus d'aliments se sont accumulés dans le filtre et le micro-filtre.
En cas de présence de résidus, retirez les filtres et nettoyez-les soigneusement à l'eau courante.
a. Microfiltre extérieur
b. Filtre à déchets intérieur
c. Filtre tamis métal ou plastique
Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens inverse des aiguilles d'une montre et retirez-le en le soulevant.
Tirez et retirez le filtre métal ou plastique.
Séparez ensuite le filtre à déchets et le microfiltre. Rincez-les abondamment à l'eau courante. Réinstallez le filtre à déchets dans le microfiltre en faisant attention de bien faire correspondre les repères. Positionnez l'ensemble dans le filtre métal ou plastique et tournez-le dans le sens de la flèche (sens des aiguilles d'une montre) ; l'ensemble est verrouillé quand on peut voir la flèche sur le microfiltre.
N'utilisez jamais votre lave-vaisselle sans filtre. Une installation incorrecte du filtre diminuera l'efficacité de l'appareil.
La propreté des filtres est essentielle au bon fonctionnement de l'appareil.
Bras de lavage
Vérifiez que les gicleurs des et inférieur ne sont pas bouchés. En cas d'obstruction, retirez les bras de lavage et nettoyez-les à l'eau courante.
Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le , retirez l'écrou en le tournant vers la gauche. Veillez à parfaitement serrer l'écrou en réinstallant le .
Filtres du tuyau d'arrivée d'eau
Les f empêchent que votre machine ne soit endommagée par toute contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau ou l'installation de plomberie intérieure. Ils préviennent également les désagréments tels que le jaunissement ou la formation de dépôts après le lavage. Vérifiez régulièrement les filtres et le tuyau d'arrivée d'eau, et nettoyez-les si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtre du tuyau ainsi que le filtre à l'entrée du lave-vaisselle, et nettoyez-les à l'eau courante. Réinstallez les filtres propres dans leurs logements respectifs et réinstallez le tuyau.
CODES DE DYSFONCTIONNEMENT ET GUIDE DE DÉPANNAGE
| CODE D'ERREUR | DéFINITION DE L'ERREUR | CONTRÔLE |
| F5 | Le tuyau d'arrivée d'eau n'est pas approprié. | Assurez-vous que le robinet du tuyau d'arrivée d'eau soit bien ouvert et qu'il n'y ait pas de coupure de courant. |
| Fermez le robinet du tuyau d'arrivée d'eau et nettoyez le filtré sur les extrémités du tuyaux en retardant le tuyau d'arrivée d'eau du robinet. |
| Allumez de nouveau votre machine et contactez le service après-vente de votre magasin revendeur si la panne persiste. |
| F3 | Panne d'admission d'eau continue | Fermez le robinet. |
| Contactez le service après-vente de votre magasin revendeur. |
| F2 | La machine ne peut plus évacuer l'eau usée. | Le conduit d'évacuation de l'eau peut être bouché. |
| Les filtres de votre machine peuvent être bouchés. |
| Éteignez et rallumez votre machine, et annulez le programme en cours. |
| Contactez le service après-vente de votre magasin revendeur, si la panne persiste. |
| F8 | Panne de chauffage | Contactez le service après-vente de votre magasin revendeur. |
| F1 | L'indicateur anti-débordement s'allume | Éteignez votre machine et fermez le robinet. |
| Contactez le service après-vente de votre magasin revendeur. |
| F7 | Erreur de surchauffe (la température de la machine est trop élevé) | Contactez le service après-vente de votre magasin revendeur. |
| F6 | Le capteur de la température est défectueux. | Contactez le service après-vente de votre magasin revendeur. |
| FE | Panne de l'identification de paramètres de la carte électronique | En raison de chutes de tension très fréquentes et prolongées, la carte électronique ne peut pas enregistrer les variables du logiciel. |
| Le programme se reprendra après avoir été reliçé. La tension du réseau doit être contrôlée. |
L'un des voyants de déroulement du cycle s'allume et le témoin lumineux "Départ/Pause" s'allume et s'éteint.
La porte est ouverte. Fermez la porte.
Le programme ne démarre pas :
Vérifiez que la prise de courant est branchée.
Vérifiez les fusibles de la ligne.
Vérifiez que le robinet d'arrivée d'eau est ouvert.
Vérifiez que vous avez fermé la porte de la machine.
Vérifiez que vous avez éteint la machine en appuyant sur le bouton "Marche/Arrêt".
Vérifiez que les filtres d'arrivée d'eau et les filtres de la machine ne sont pas obstrués.
Les voyants "Lavage" et "Fin" clignotent sans interruption.
La sécurité antidébordement est active. Fermez le robinet et contactez le service après-vente de votre magasin revendeur.
Les voyants de déroulement du cycle ne s'éteignent pas après une opération de lavage.
Appuyez sur la touche "Marche/Arrêt" pour mettre l'appareil hors tension.
Il reste des résidus de lessive dans le compartiment à détergent :
Vous avez introduit la lessive dans le compartiment humide. Bien vérifier que le compartiment est sec avant de mettre de la lessive.
Il reste de l'eau à l'intérieur de la machine à la fin du programme.
Le tuyau de vidange est obstrué ou plié. - Les filtres intérieurs sont obstrués. Le programme n'est pas encore terminé.
La machine s'arrête pendant une opération de lavage.
- Panne de courant. Coupure d'arrivée d'eau. Programme en mode pause.
Des bruits de vase remuée et des coups se font entendre pendant une opération de lavage.
La vaisselle n'est pas installée correctement. Le bras de lavage heurte la vaisselle.
Il reste des résidus d'aliments sur la vaisselle.
La vaisselle est mal positionnée dans la machine ; l'eau aspergée par les bras de lavage n'atteint pas les endroits mal lavés. Le panier est trop chargé. Les éléments de vaisselle se touchent. La quantité de détergent est insuffisante. Le programme sélectionné est inadapté, la température n'est pas assez haute. Le bras de lavage est obstrué par des résidus alimentaires. - Les filtres intérieurs sont obstrués. - Les filtres sont mal positionnés. La pompe de vidange est bouchée.
Présence de taches blanches sur la vaisselle
La quantité de détergent est insuffisante. Le doseur de produit de rinçage est réglé sur une position trop faible. Absence de sel régénérant malgré le fort degré de dureté de l'eau. Le réglage de l'adoucisseur est trop faible. Le couvercle du compartiment à sel est mal fermé.
La vaisselle ne sèche pas :
Un programme sans séchage a été sélectionné. Vous avez placé de la vaisselle en plastique dans l'appareil, ceci n'est pas recommandé. Le doseur de produit de rinçage est réglé sur une position trop faible. La vaisselle a été retirée avant la fin du cycle de séchage. Attendez que le voyant "Fin" soit allumé avant d'ouvrir la porte du lave-vaisselle. L'adoucisseur a été mal réglé.
Astuce : entrouvrez la porte du lave-vaisselle lorsque le programme est terminé.
Présence de taches de rouille sur la vaisselle.
La vaisselle en acier inoxydable est de mauvaise qualité. La teneur en sel de l'eau de lavage est trop élevée. Le couvercle du compartiment à sel est mal fermé. Il y a trop de sel dans la machine au moment du remplissage. Du sel a débordé dans la cuve. La mise à la terre est défectueuse.
Appelez le service après-vente de votre magasin revendeur si le problème persiste après les contrôles ou en cas de tout dysfonctionnement non décrit ci-dessus.
- Chaque fois que vous n'utilisez pas votre appareil :
- Débranchez l'appareil et coupez l'eau.
- Laissez la porte légèrement entrouverte pour empêcher la formation d'odeurs désagréables.
- Maintenez l'intérieur de l'appareil propre.
- Elimination des traces d'eau sur la vaissele :
- Lavez la vaisselle avec le programme intensif.
- Retirez tous les récipients métalliques de la machine.
- Ne mettez pas trop de détergent.
- Si vous positionnez correctement votre vaisse dans la machine, vous l'utiliserez au mieux en termes de consommation d'énergie et de performance de lavage et de séchage.
- Retirez les gros résidus de votre vaisselle sale avant de la charger dans l'appareil.
- Faites fonctionner l'appareil une fois qu'il est entièrement plein.
- N'utilisez le programme de prélavage que si nécessaire.
- Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.
- L'appareil pouvant atteindre des températures élevées, il est déconseillé de l'installer à côté d'un réfrigérateur.
- Si l'appareil se trouve dans un endroit où le risque de gel existe, vous devez complètement vider l'eau restée dans l'appareil. Fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz les 2 tuyaux (arrivée d'eau et vidange) afin d'évacuer le maximum d'humidité. Enlevez ensuite le filtre intérieur, et éliminez le restant d'eau à l'aide d'une éponge.
FICHE PRODUIT
| Marque déposée du fournisseur | ESSENTIEL B |
| Modèle du fournisseur | ELV 456b / ELV 456s |
| Capacité du lave-vaisselle (nombre de couverts) | 13 |
| Classe d'efficacité énergétique | A++ |
| Consommation d'énergie annuelle en kWh (AEc) (cycle 280) * | 261 |
| Consommation d'énergie (Et) (kWh par cycle) | 0,91 |
| Consommation d'électricité en mode Arrêt (W) (Po) | 0,50 |
| Consommation d'électricité en mode Laissé sur Marche (W) (Po) | 1,00 |
| Consommation d'eau annuelle en litres (AEc) (cycle 280)** | 2520 |
| Classe d'efficacité de séchage *** | A |
| Nom du programme standard**** | Eco |
| Durée du programme pour le cycle standard (min) | 171 |
| Durée du mode sous tension (Ti) (min) | - |
| Émissions de bruits aériens en dB(A) pour 1 pW | 45 |
| Non-encastré/Encastré | Non-encastré |
- Consommation d'énergie de 261 kWh par an, sur la base de 280 cycles de lavage standard, en utilisant un raccordement d'eau froide et la consommation en mode faible. La consommation énergétique réelle dépend des conditions d'utilisation de l'appareil. Consommation d'eau de 8 200 litres par an sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. Classé d'efficacité de séchage A sur une échelle graduée de G (moins efficace) à A (plus efficace). Le programme "Eco" est le programme standard. Le programme standard correspond au cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette et sur la fiche. Ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommations combinées d'énergie et d'eau.
Lave-vaisselle
ELV 456b / ELV 456s
Protection de l'environnement
Ce symbole apposé sur le produit signifie qu'il s'agit d'un
- appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.
Testé dans nos laboratoires
Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.
essentiel
Service Relation Clients
Avenue de la Motte
CS 80137
59811 Lesquin cedex
Art. 8005067 / 8005068
Réf. ELV 456b / ELV 456s
FABRIQUÉ EN TURQUIE
21 Avenue de l'Harmonie
59650 Villeneuve d'Ascq
Faites un geste
Éco-citoyen, recyclez
Recyclez ce produit en fin de vie.
