BDP-83 SE - Lecteur de disques Blu-ray OPPO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de disques Blu-ray universel
Modèle	OPPO BDP-83 SE
Dimensions (L x P x H)	430 x 310 x 80 mm
Poids	5,2 kg
Alimentation	110-240 V CA, 50/60 Hz
Consommation électrique	30 W (en fonctionnement), 0,5 W (veille)
Formats de disque supportés	BD-Video, DVD-Video, DVD-Audio, SACD, CD, CD-R/RW, DVD±R/RW, AVCHD, DivX, HDCD
Résolution de sortie maximale	1080p (Full HD)
Sorties vidéo	HDMI 1.3, composite, composante
Sorties audio analogiques	7.1 canaux (prises RCA), stéréo
Sorties audio numériques	Coaxiale, optique
Fonctions audio	Décodage Dolby Digital, DTS, Dolby Pro Logic II, contrôle de plage dynamique
Fonctions réseau	Ethernet (RJ45), mise à jour firmware, BD-Live
Port USB	1 x USB 2.0 (avant), 1 x USB 2.0 (arrière) pour lecture multimédia et mise à jour
Scaler vidéo	VRS (Video Reference Series) jusqu’en 1080p
Multi-régions	Oui (DVD et Blu-ray)
Deep Color	HDMI 1.3, 30/36 bits
Télécommande	Rétro-éclairée, avec touches de contrôle complètes
Contrôle parental	Oui (code 0000 par défaut)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir le boîtier. Utiliser uniquement l’alimentation fournie.
Pièces détachées et réparabilité	Contacter le service après-vente pour les pièces. Réparation par un professionnel recommandée.
Informations générales	Notice en français disponible en téléchargement. Support : forum hdlandforum.fr.

FOIRE AUX QUESTIONS - BDP-83 SE OPPO

Comment changer la région du lecteur OPPO BDP-83 SE ?

Pour changer la région DVD ou Blu-ray, suivez les instructions de la fiche dédiée fournie avec votre platine. En général, il faut accéder au menu Setup > Contrôle parental > Code région et saisir un code spécifique. Attention, le nombre de changements est limité.

Comment régler le contrôle parental sur le OPPO BDP-83 SE ?

Allez dans Setup > Contrôle parental. Entrez le mot de passe (par défaut 0000). Vous pouvez limiter les disques selon l'âge (BD) ou la classification (DVD). Pour changer le mot de passe, saisissez deux fois le nouveau code.

Comment mettre à jour le firmware du lecteur ?

La mise à jour peut se faire via USB, disque ou Internet. Pour Internet, connectez le lecteur au réseau et allez dans Setup > Mise à jour du lecteur > Via Internet. Suivez les instructions à l’écran.

Quels formats audio sont pris en charge par les sorties analogiques 7.1 ?

Les sorties analogiques 7.1 peuvent restituer les formats Dolby Digital, DTS, LPCM et DSD (pour SACD). Le réglage Configuration des haut-parleurs permet d'ajuster la taille, la distance et le niveau de chaque enceinte.

Comment activer le mode vidéo 24p sur le OPPO BDP-83 SE ?

Allez dans Setup > Sortie principale > Sortie 1080P24. Choisissez Auto pour activer automatiquement le 24p si votre téléviseur est compatible, ou On pour forcer le mode.

Que faire si le lecteur ne lit pas un disque Blu-ray ?

Vérifiez que le disque est propre et exempt de rayures. Assurez-vous que le lecteur est à jour (firmware). Si le problème persiste, désactivez le BD LIVE dans Setup Réseau > BD LIVE ACCESS en le mettant sur Off.

Comment utiliser la fonction PIP (Picture-in-Picture) ?

Pendant la lecture d’un Blu-ray compatible, appuyez sur la touche PIP de la télécommande pour activer/désactiver la fenêtre secondaire. Vous pouvez également activer le marquage PiP dans Setup > Marquage PiP.

Comment régler le délai audio (lip sync) ?

Allez dans Setup > Réglages d'affichage > Délai audio. Utilisez les flèches gauche/droite pour ajuster le délai en millisecondes jusqu'à ce que l'image et le son soient synchronisés.

Le lecteur OPPO BDP-83 SE peut-il lire des fichiers multimédia via USB ?

Oui, branchez une clé USB ou un disque dur externe sur le port USB avant ou arrière. Utilisez la touche SOURCE ou HOME pour accéder au menu média et naviguer parmi les fichiers vidéo, audio ou image compatibles.

Comment réinitialiser le lecteur aux réglages d'usine ?

Assurez-vous qu'aucun disque n'est dans le lecteur. Allez dans Setup > Retour aux réglages d'usine et confirmez. Tous les paramètres personnalisés seront effacés.

MODE D'EMPLOI BDP-83 SE OPPO

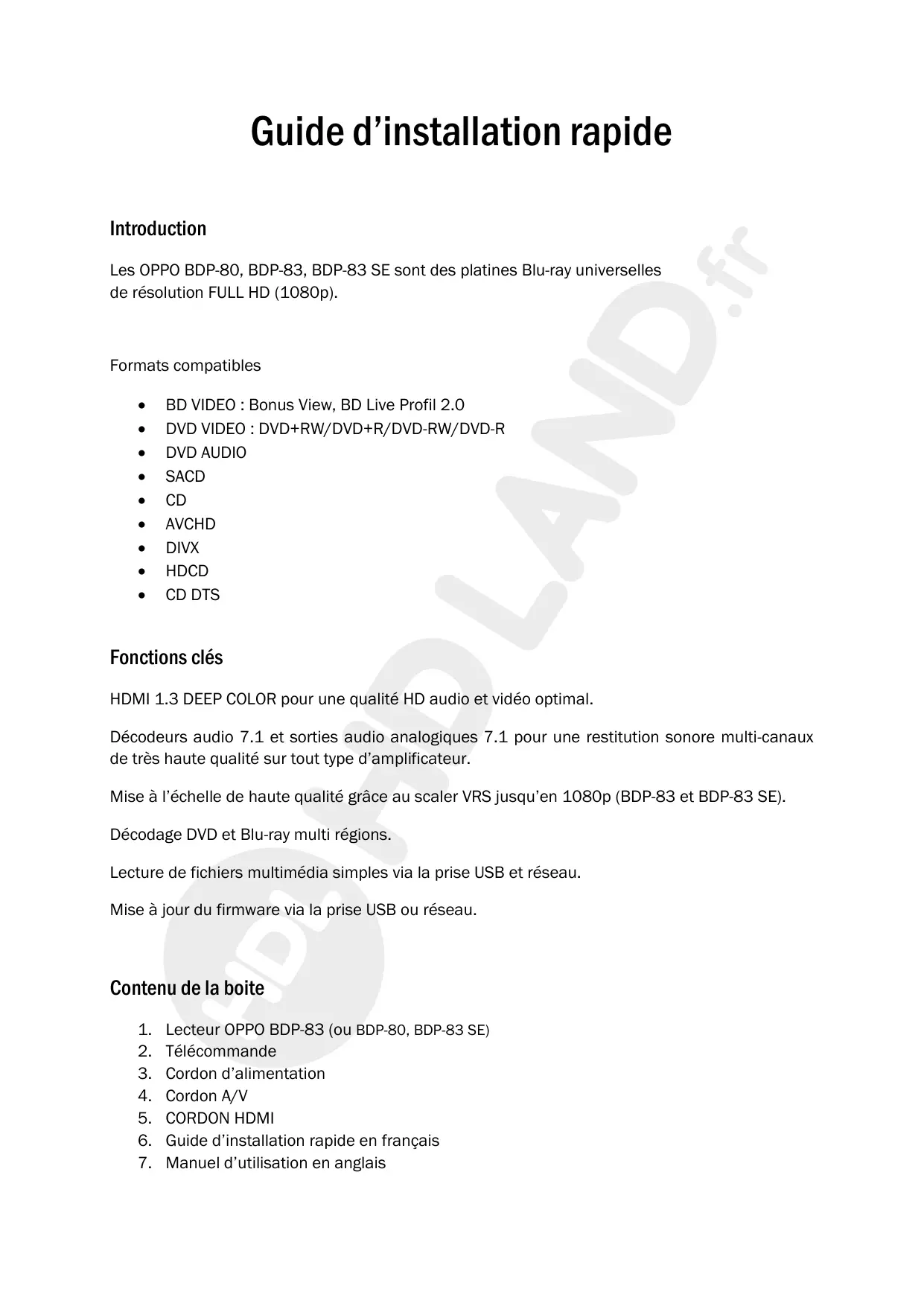

Guide d'installation rapide

Guide d'installation rapide

Les OPPO BDP-80, BDP-83, BDP-83 SE sont des platines Blu-ray universelles de résolution FULL HD (1080p).

Formats compatibles

• BD VIDEO : Bonus View, BD Live Profil 2.0 DVDVIDEODVD+RW/DVD+R/DVD-RW/DVD-R DVD AUDIO SACD CD AVCHD DIVX HDCD CD DTS

Fonctions clés

HDMI 1.3 DEEP COLOR pour une qualité HD audio et vidéo optimal.

Décodeurs audio 7.1 et sorties audio analogiques 7.1 pour une restitution sonore multi-canaux de très haute qualité sur tout type d'amplificateur.

Mise à l'échelle de haute qualité grâce au Scaler VRS jusqu'en 1080p (BDP-83 et BDP-83 SE).

Décodage DVD et Blu-ray multi régions.

Lecture de fichiers multimédia simples via la prise USB et réseau.

Mise à jour du firmware via la prise USB ou réseau.

Contenu de la boîte

1. Lecteur OPPO BDP-83 (ou BDP-80, BDP-83 SE)
2. Telecommande
3. Cordon d'alimentation
4. Cordon A/V
5. CORDON HDMI
6. Guide d'installation rapide en français
7. Manuel d'utilisation en anglais

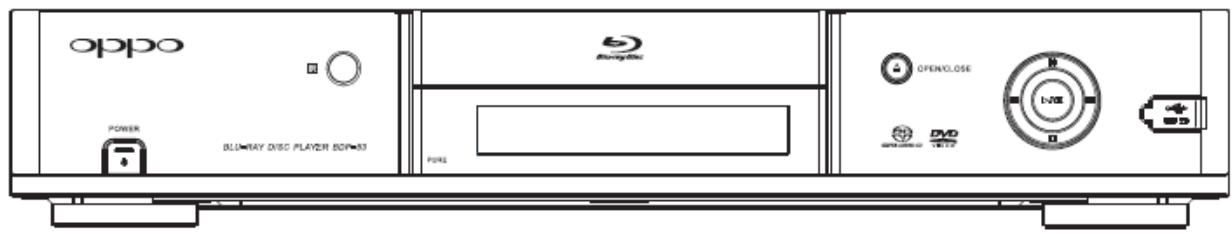

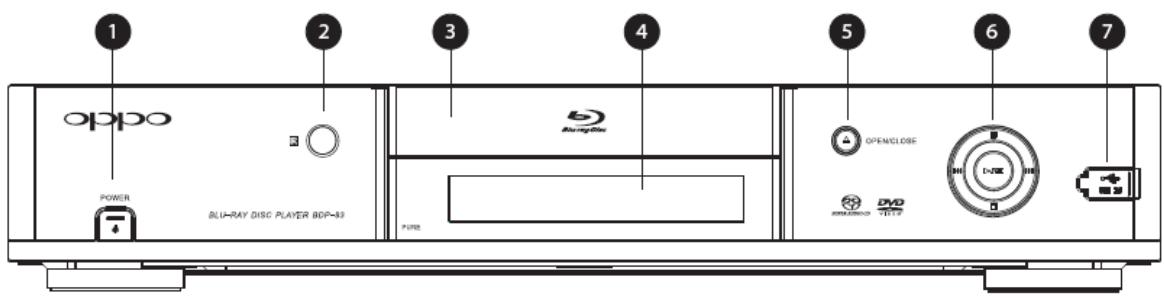

Panneau avant

1. Bouton Marche/Arrêt
2. Capteur Infra Rouge
3. Tiroir de disque
4. Afficheur
5. Eject
6. Boutons de contrôle de lecture et de navigation
7. Port USB

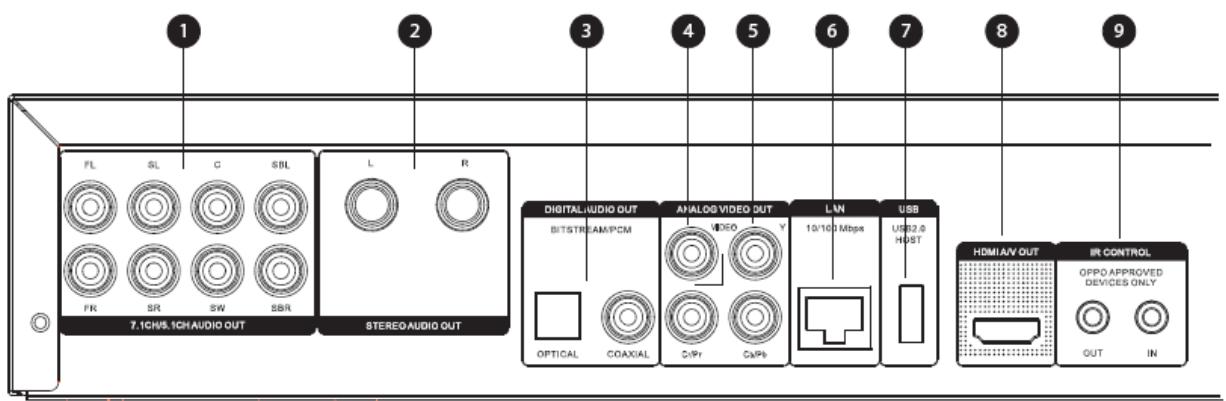

Panneau arrêté

1. Sorties analogiques 7.1CH/5.1CH
2. Sortie stéreo
3. Sorties numériques coaxiale et optique
4. Sortie vidéo composite
5. Sortie vidéo composante
6. Port Ethernet
7. Port USB 2.0 Sortie HDMI
8. Port entrée/sortie IR

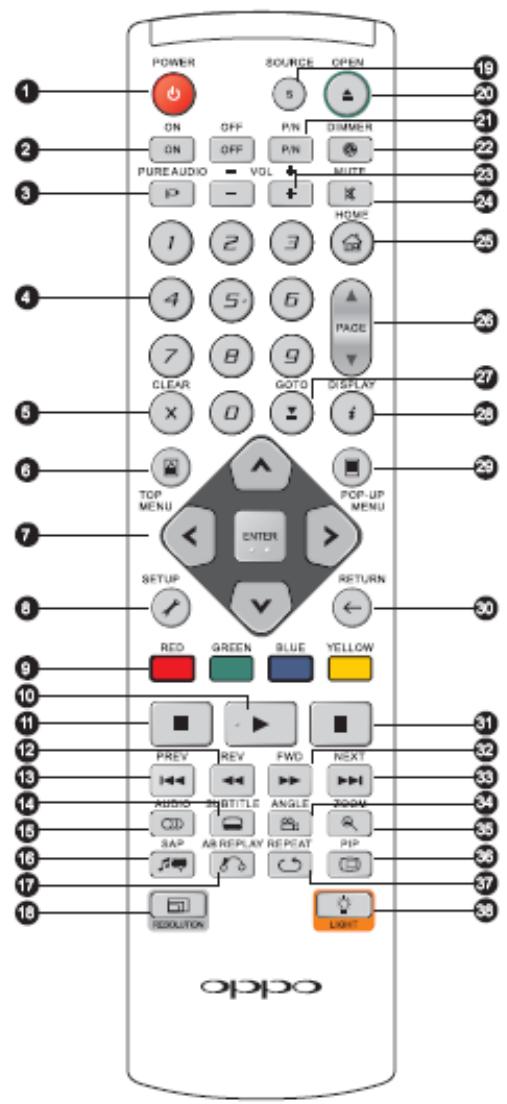

1. Power : Bouton Marche/Arrêt
2. ON/OFF : Bouton discret ON/OFF
3. Pure Audio : Allume ou Coupe la ventilation
4. Clavier numérique
5. CLEAR: Annule les chiffres
6. Top Menu: Accède au Menu principal BR ou DVD
7. Flèche de navigation et bouton OK
8. Setup: Menu réglages
9. Boutons couleurs : Leur utilisation peut varier
10. PLAY : Bouton Lecture
11. STOP : Bouton ARRET
12. REVERSE : Bouton Retour Rapide
13. PREVIOUS : Chapitre précédent
14. SUBTITLE : Bouton Sous-Titres
15. AUDIO : Bouton Langue
16. SAP: Active ou désactive la seconde piste audio (BONUS VIEW)
17. A-B REPLAY: Répète la partie sélectionnée
18. RESOLUTION : Change la résolution de sortie vidéo
19. SOURCE : Accède au Menu Principal pour sélectionner une Source Média
20. OPEN : Eject
21. P/N : Change le système TV (PAL/NTSC/MULTI)
22. DIMMER: Varie l'intensité de l'afficheur
23. VOLUME +/- : Augmente ou diminue le volume
24. MUTE : Sourdine
25. HOME: Accède au Menu Principal du Lecteur
26. PAGE UP/DOWN: Accède à la page suivante/précédente
27. GOTO : Lire depuis un endroit spécifique
28. DISPLAY: Active ou désactive les informations à l'écran
29. POPUP MENU : Bouton Menu BD et menu DVD
30. RETURN : Retour
31. PAUSE : Bouton Pause
32. FWD : Bouton avance rapide
33. NEXT: Bouton Chapitre suivant
34. ANGLE: Bouton de changement d'angle
35. ZOOM : Bouton de Zoom
36. PIP : Bouton d'activation du PIP
37. REPEAT: Lecture répétée
38. LIGHT: Active le rétro-éclairage de la télécommande

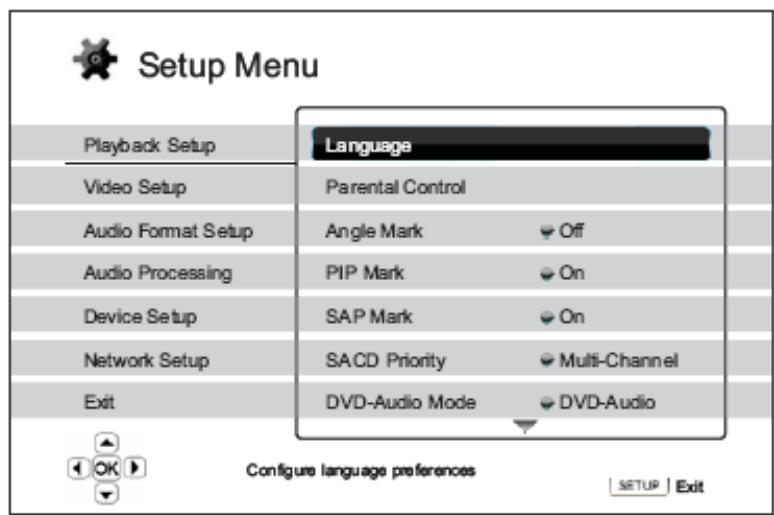

Paramètres de lecture

• Langue du lecteur (Anglais uniquement)
• Langue du menu DVD/Blu-ray : Permet de désirer une langue différente par défaut pour le Menu du disque.
• Langue Audio : Permet de choisir la langue préférée par défaut si l'option est disponible sur le DVD ou le Blu-ray.
• Langue Sous-Titres : Permet de choisir le Sous-Titre préféré par défaut si l'option est disponible pour les DVD.
• Contrôle Parental :
• Permet de régler l'autorisation parentale afin de prévenir le jeune public d'un contenu inapproprié. Afin d'utiliser le Contrôle Parental vous doivent désirsir un code. Par défaut, le code est 0000. BD: Permet de limiter le contenu suivant I'age de 1 a 21 ans. DVD: Permet de limiter le contentu selon différents critères - enfant, G, PG, PG-13, PGR, R, NC17, Adulte et arrêt (nomenclature US). Code Région: Par défaut, la platine ne supporte que le contrôle en vigueur aux Etats-Unis. La version commercialisée par HD LAND est multi-régions (voir fiche dédiée au changement de région fournie avec la platine).
• Changement du mot de passe : Pour changer le mot de passe du contrôle parental, entre deux fois le nouveau mot de passe et confirmer. Si les deux mots de passe correspondent, le nouveau remplacera l'ancien.
• Marque d'Angle (ON/OFF)
• Active ou désactive l'indicateur d'angle lorsqu'un DVD ou un Blu-ray multi-angle est inséré.
• Marquage PiP (ON/OFF)

Active ou désactive l'indicateur PiP lorsqu'un Blu-ray avec une seconde piste vidéo est lu.

1. Marquage SAP (programme audio secondaire)

Active ou désactive l'indicateur SAP lorsqu'un Blu-ray avec un programme audio et vidéo secondaire est lu.

1. Priorité SACD
2. Permet de sélectionner la couche SACD prioritaire : Multi Canal Stéréo Mode CD
3. Mode DVD-AUDIO
4. Permet de sélectionner la couche DVD-AUDIO prioritaire : DVD-AUDIO avec la piste sonore haute résolutionDVD-VIDEO avec la piste sonore Dolby Digital ou DTS
5. Lecture automatique
6. Permet de paramétrer la lecture automatique des CD ou SACD.
7. Contrôle de lecture

Active ou désactive le contrôle de lecture : ON - laisse apparaitre le menu PBC OFF - lit le contenu par séquence

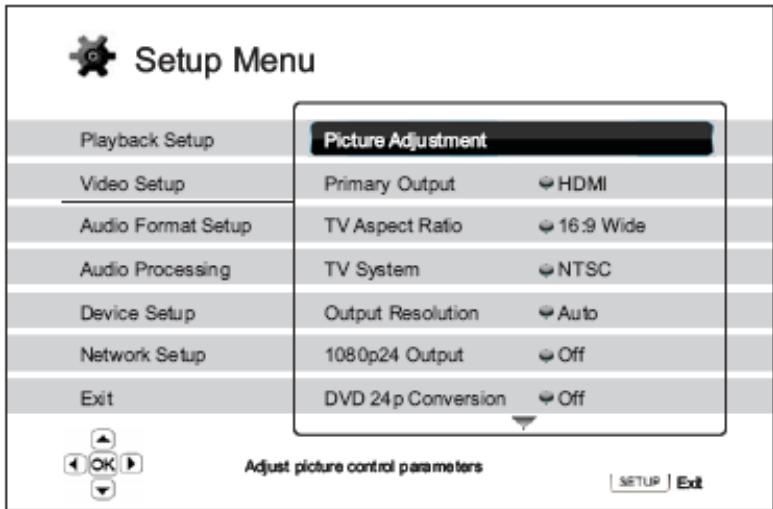

1. Réglages d'image : Permet de régler les paramètres d'image. La platine OPPO permet de régler un grand nombre de paramètres de réglages image.

Lumière - Contraste Teinte - Saturation Amélioration du détail Amélioration des bords - Réducteur de bruit Délai Y/C - Niveau de bordure

2. Sortie principale

Permet de sélectionner la sortie vidéo principale

• HDMI : Utilise l'HDMI comme sortie vidéo principale. Ce réglage assure la meilleure qualité d'image possible. Le Scaler VRS (BDP-83 et BDP-83 SE uniquement) est activé par défaut à moins de sélectionner le mode SOURCE DIRECT qui, dans ce cas, désactivera le processeur VRS. La sortie composante et composite peuvent être inactives selon le contenu ou du moins limitées en résolution (limitations CSS).
• Composante : Utilise la sortie composante en sortie principale. Dans cette configuration, leScaler VRS est inactif.

3. Ratio d'image

• 4:3 LETTERBOX : Choisir ce format lorsque vous avez un écran 4/3, l'image anamorphique apparait avec des barres noires verticales à gauche et à droite de l'image.
• 4:3 PAN & SCAN : Choisir ce format lorsque vous avez un écran 4/3. Une image anamorphique sera dans ce cas étirée (sauf dans le cas d'un écran 4/3 compatible 16/9ème). 16:9 WIDE : Choisir ce format lorsque vous avez un écran 16/9ème. Une image anamorphique sera diffusée dans son format natif et les images 4/3 seront bordées de barres noires verticales.

4. Système TV

• NTSC : les disques NTSC ne sont pas reconvertis, les disques PAL sont reconvertis en NTSC.
• PAL : Les disques PAL ne sont pas reconvertis, les disques NTSC sont reconvertis en PAL.
• MULTI SYSTEME: Pas de reconversion.

5. Résolution de sortie

• Choisir la meilleure résolution compatible avec votre matériel.

6. Sortie 1080P24

• Permet de choisir les options d'affichage 24p :

AUTO - Permet de sélectionner un signal 24p si le téléviseur est compatible.

ON - Force le signal 24p même si le téléviseur n'est pas compatible.

OFF - (par défaut). Convertit le 24p en 60Hz (3:2 Pulldown).

7. Conversion DVD 24P

• Permet la conversion du DVD en 24p. Disponible uniquement dans le mode 1080p24.

ON - Convertit en 24Hz les DVD lorsque cela est possible (DVD Z1).

OFF - Désactive la conversion 24p des DVD.

8. Options HDMI

Configure uniquement la sortie HDMI

Mode de dés-entrelacement

Sélectionne l'algorithme de dés-entrelacement que le lecteur utilise pour convertir l'image entrelacée d'un DVD ou d'un Blu-ray en sortie progressive.

Voici les différentes options :

AUTO (défaut) - Ce réglage permet l'adaptation optimale du lecteur suivant le type de signal.

Mode Film - Permet de détecter un signal d'origine Film de manière automatique.

Mode Vidéo - Coupe le mode Film et traite tous les signaux d'origine Vidéo.

2:2 Pair - Ce mode peut être utilisé lorsque la source d'origine est cadencée à 50Hz et que l'on peut éviter une désynchronisation de l'image (travaillé sur les trames paires de l'image vidéo).

2:2 Impair - Très similaire au mode Pair, peut améliorer la synchronisation, le choix doit se porter sur le mode qui crée le moins de saccades à l'écran (travaille sur les trames impaires de l'image video).

• Correcteur de Chroma

Ce mode permet de détecter et de filtrer les aberrations chromatiques :

AUTO (recommandé) - Le lecteur détermine automatiquement quel espace couleur utiliser en fonction de l'appareil.

NIVEAU RVB VIDEO - La sortie HDMI utilise l'espace couleur RVB et le niveau de signal dédiés aux diffuseurs video.

NIVEAU RVB PC - La sortie HDMI utilise tout l'espace couleur RVB et le niveau de signal dédiés au PC (Full Range).

Y'CbCr 4:4:4 - La sortie HDMI utilise l'espace couleur Y'CbCr 4:4:4

Y'CbCr 4:2:2 - La sortie HDMI utilise l'espace couleur Y'CbCr 4:2:2. C'est généralement l'espace couleur le plus utilisé par les disques.

Le Deep Color est une option disponible sur certains écrans et projecteurs compatibles HDMI 1.3. L'image vidéo est normalement traitée en 8 Bits par couleurs primaires alors qu'en Deep Color, si l'écran le permet, l'image est traitée en 10 Bits ou en 12 Bits. Très peu d'afficheurs acceptent ce type de signal en entrée.

Les différences d'options sont :

30-Bit : 10 Bits par couleur primaire

36-Bit : 12 Bits par couleur primaire

OFF - désactive le mode Deep Color

Mode de démonstration

Permet de couper l'écran en deux afin de montrer le résultat du traitement de l'image par leScaler VRS. Deux modes sont disponibles :

ON - À gauche l'image traitée par leScaler VRS et à droite l'image non traitée.

OFF - Mode de diffusion normal

Permet de régler le décalage image/son. Utiliser les flèches Gauche/Droite et Enter pour ajuster le délai.

Économiseur d'écran

Permet d'activer ou de désactiver le mode économiseur d'écran.

Trois options sont disponibles :

ON - Lance le mode économiqueur d'écran au bout de trois minutes.

OFF - Désactive le mode économiqueur d'écran.

ENERGY SAYER - Coupe la sortie video au bout de trois minutes d'inactivité.

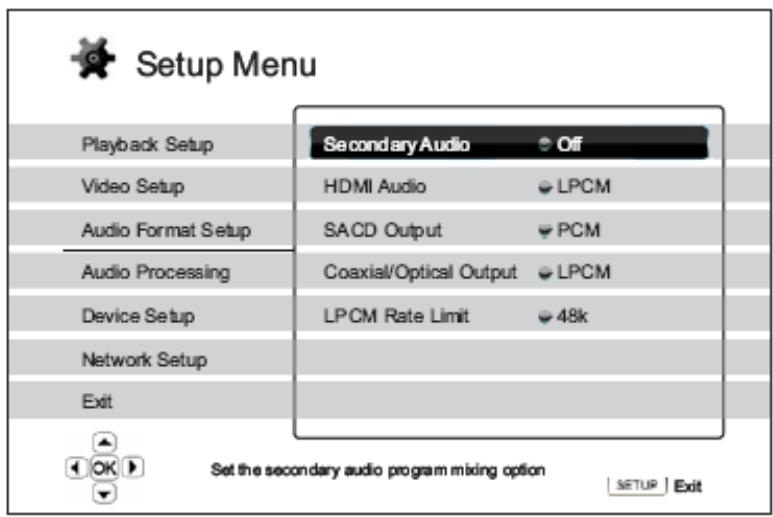

1. Audio secondaire

Active ou désactive la seconde piste audio comme un commentaire audio du réalisateur. Deux options sont disponibles :

ON - Mixe la seconde piste audio avec la piste principale, ce qui entraîne une diminution de la qualité audio pour la piste principale.

OFF - Ce réglage permet de préserver la qualité audio pour la piste principale

2. HDMI AUDIO

Permet de sélectionner le format de sortie audio de la prise HDMI. Trois options sont disponibles :

• LPCM: Dans ce mode c'est le lecteur qui décode les formats sonores qui sont transmis en signal PCM via la prise HDMI (HDMI 1.1 minimum).
• BITSTREAM: Dans ce mode c'est l'amplificateur ou le préamplificateur qui décode le signal (HDMI 1.3 minimum). OFF: Coupe le son transmis via l'HDMI.

3. Sortie SACD

Deux options sont disponibles :

• PCM : Le signal DSD est converti en signal PCM, compatible avec la plupart des amplificateurs. DSD : Le signal DSD n'est pas converti.

4. Sortie coaxiale/optique

Deux options disponibles :

• LPCM: Converti le signal numérique en PCM stéréo.
• BITSTREAM: Le décodage se fait par un ampli ou préampli audio/vidéo externe.

5. Niveau d'échantillonnage LPCM

Permet de sélectionner le niveau d'échantillonnage maximum pour la sortie optique et coaxiale. Le lecteur ne fait pas d'UP SAMPLING audio mais permet de désigner la limite de fréquence d'échantillonnage compatible avec son appareil :

48K: Supportée par la plupart des appareils - 96K: Permet une meilleure restitution sonore mais tous les appareils ne sont pas compatibles. 192K: Permet une meilleure restitution sonore mais tous les appareils ne sont pas compatibles.

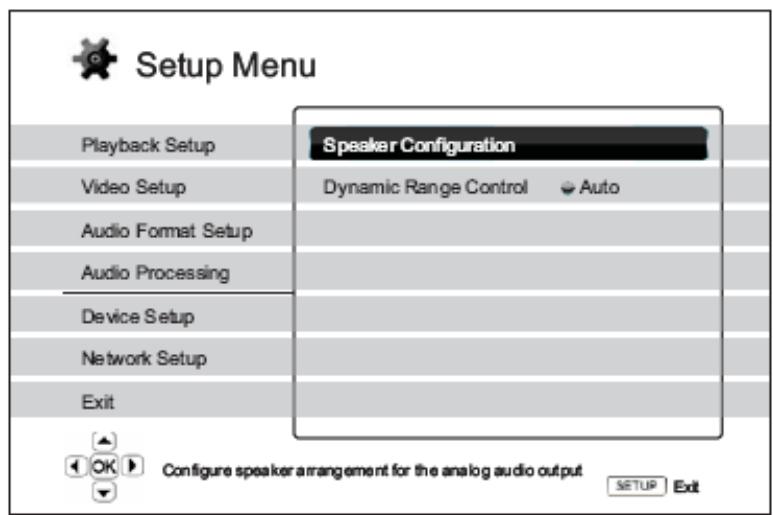

Reglage du traitement AUDIO

Cette section permet de configurer le traitement sonore du lecteur.

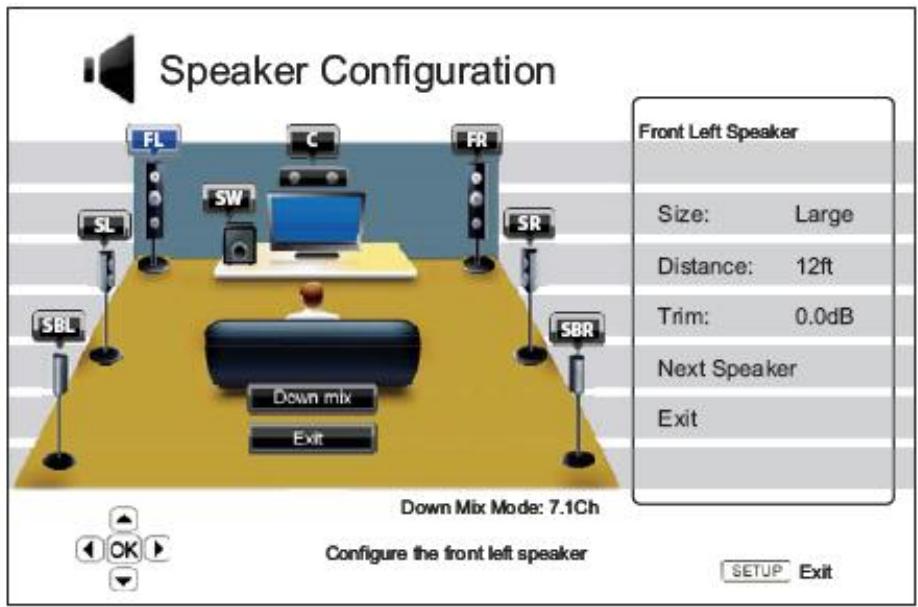

Configuration des haut-parleurs

Ce mode vous permet de régler le nombre de HP, la distance, la taille et le niveau grâce aux flèches de navigation et au menu illustré. ATTENTION ce réglage n'est valable que pour les sorties audio analogiques.

Mode Down Mix

Ce mode permet de convertir un signal multi canal en un nombre d'enceintes moins important :

LT/RT: Permet de convertir un signal multi canal en un signal matricé stéréo qui pourrait être décodé de nouveau par un ampli PRO LOGIC.

Stéréo: Ce mode convertit en stéréo un signal multi canal.

5.1Ch : Ce mode permet de configurer la sortie audio analogique en 5.1. Si le signal dispose de plus de canaux, les surrounds arrière seront mixés aux enceintes surrounds latérales.

7.1Ch : Ce mode permet de sortir le contenu intégral du signal multi canal 7.1 si celui-ci est disponible.

Réglage des enceintes

Les paramètres suivants sont disponibles :

1. Taille :

Large - les basses fréquences sont transmises aux enceintes principales.

Small - Les basses fréquences ne sont pas transmises aux enceintes principales.

ON - Active l'enceinte sélectionnée.

OFF - Désactive l'enceinte sélectionnée.

1. Distance :

Ce paramètre indique la distance (en pieds uniquement) entre l'enceinte et la place d'écoute principale.

1. Niveau d'enceinte (TRIM) :

Permet de régler le volume sonore individuel de chaque enceinte.

AUTRES Reglages du traitement AUDIO

1. Dolby Pro Logic II

Permet d'appliquer le traitement Dolby PLII aux sources stéréo lorsque le mode 5.1Ch ou 7.1Ch a été sélectionné. Trois options sont disponibles :

MUSIC - Préconisé pour la musique. MOVIE - Préconisé pour les films. OFF - Pas de traitement Dolby PLII.

1. Contrôle de la plage dynamique

Permet de régler la compression dynamique. Trois options sont disponibles :

• Auto - Cette option n'est valable que pour les contenus Blu-ray. Permet de restituer la plage dynamique indiquée par le disque.
• ON - Active la compression dynamique. OFF - Désactive la compression dynamique.

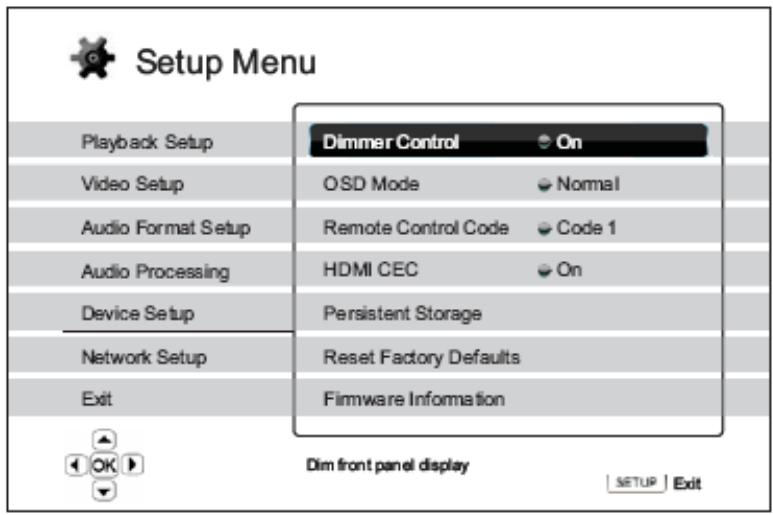

1. Contrôle de l'afficheur
2. On: luminosité normale de l'afficheur. Dim : Abaisse la luminosité de l'afficheur.
3. Off: Coupe la luminosité de l'afficheur.
4. Mode d'afficheur sur écran

Normal: Les informations à l'écran restent jusqu'à ce que l'utilisateur les annule.

1. Code de télécommande

Code 1: La télécommande de l'OPPO est réglée sur 1 (Par défaut). Code 2: La télécommande de l'OPPO est réglée sur 2. Ne l'appliquer que si vous avez une autre OPPO à proximité. Code 3: La télécommande de l'OPPO est réglée sur 3. Ne l'appliquer que si vous avez une autre OPPO à proximité.

1. HDMI CEC

Ce réglage permet la communication entre deux appareils compatibles par une même télécommande.

ON: Le HDMI CEC est activé. - Limitée : Le HDMI CEC est activé mais en mode restreint. Seules les touches de transport fonctionnent. OFF: Le HDMI CEC est désactivé.

1. Retour aux réglages d'usine

Ne fonctionne que lorsqu'aucun disque n'est présent dans le lecteur.

6. Mise à jour du lecteur

Trois options sont disponibles :

• Via un disque : Vous pouvez graver un disque de mise à jour sur le site OPPO.
• Via le port USB : Vous pouvez télécharger la mise à jour sur une clef USB sur le site OPPO.
• Via Internet : Le lecteur, lorsqu'il est connecté à internet, peut se mettre à jour automatiquement si cette option est activée.

7. Information mise à jour

Indique la version du firmware (microprogramme).

8. Mode de stockage

Permet de stocker les données du contenu BD LIVE ou BONUS VIEW des disques Blu-ray.

Mode de stockage

Mémoire interne - 1 Go disponible.

Stockage externe - Un périphérique USB externe peut servir à stocker les données BD LIVE et BONUS VIEW.

TOTAL SPACE : Affiche la capacité totale du mode de stockage. - AVAILABLE SPACE : Affiche la capacité disponible du mode de stockage. - ERASE BD-VIDEO Data : Supprime le contenu du disque de stockage.

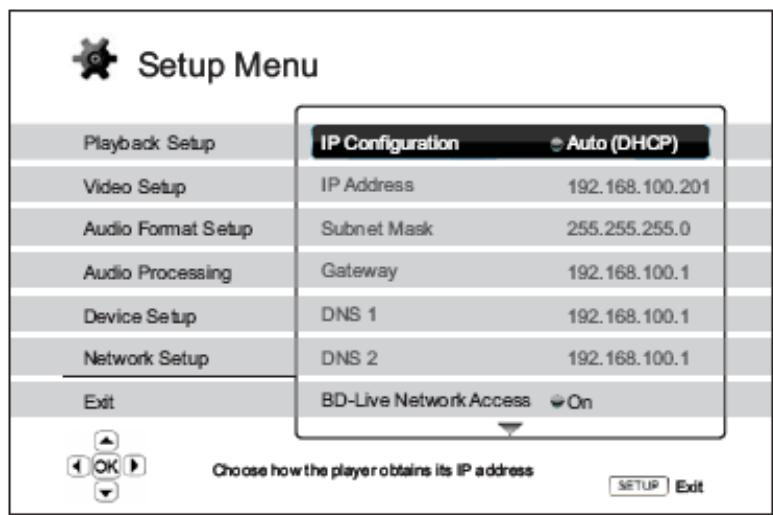

Reglages RESEAU

Cette section permet de configurer les paramètres de la connexion internet et de régler les autorisations d'accès au contenu BD LIVE.

• Auto: Le lecteur attribue une adresse IP via DHCP.
• Manual: Permet d'entrer manuellement une adresse IP.

• Indique l'adresse IP de la machine.

• Indique l'adresse du sous-réseau.

4. Gateway

• Indique l'adresse de la passerelle.

5. DNS 1

• Indique l'adresse DNS primaire.

6. DNS 2

• Indique l'adresse DNS secondaire.

7. BD LIVE ACCESS Network

On: Le BD LIVE est autorisé. - Limited: Le BD LIVE n'est autorisé qu'avec du contenu certifié. - Off: Le BD LIVE est désactivé (récommandé dans le cas d'un problème de lecture de disque Blu-ray).

8. Connection TEST

• Sert à tester la connexion Internet

9. MAC address

• Indique l'adresse MAC du lecteur

Vous pourrez trouver d'autres informations complémentaires et poser des questions techniques sur le forum HD LAND : www.hdlandforum.fr.
