AQD1170D 69 EU - Lave-linge séchant HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Lave-linge séchant
Capacité de lavage	11 kg
Capacité de séchage	7 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A
Dimensions approximatives	85 x 60 x 60 cm
Poids	70 kg
Alimentation électrique	230 V
Consommation d'eau	50 L par cycle
Fonctions principales	Programmes de lavage variés, séchage, départ différé
Entretien et nettoyage	Nettoyage régulier du filtre, entretien du tambour
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité modérée
Sécurité	Protection contre les surcharges, verrouillage de sécurité
Compatibilités	Compatible avec les détergents standards

FOIRE AUX QUESTIONS - AQD1170D 69 EU HOTPOINT

Comment résoudre un problème de bruit excessif lors du fonctionnement de la Hotpoint AQD1170D 69 EU ?

Vérifiez que la machine est correctement nivelée et que tous les pieds sont en contact avec le sol. Assurez-vous également qu'aucun objet n'est coincé dans le tambour.

Que faire si la Hotpoint AQD1170D 69 EU ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le couvercle est bien fermé et que le programme est sélectionné.

Comment éliminer les odeurs désagréables dans ma Hotpoint AQD1170D 69 EU ?

Exécutez un cycle à vide avec du vinaigre blanc ou un produit de nettoyage spécifique pour lave-linge. Assurez-vous de laisser la porte ouverte après chaque utilisation pour permettre à l'intérieur de sécher.

Pourquoi ma Hotpoint AQD1170D 69 EU ne sèche pas correctement mes vêtements ?

Vérifiez que le filtre à peluches est propre et que le tuyau d'évacuation n'est pas obstrué. Assurez-vous également de ne pas surcharger la machine.

Comment changer le programme de lavage sur la Hotpoint AQD1170D 69 EU ?

Tournez le bouton de sélection de programme jusqu'à ce que le programme souhaité soit en face du repère sur le panneau de contrôle. Appuyez ensuite sur le bouton de démarrage.

Que faire si l'eau ne s'écoule pas dans la Hotpoint AQD1170D 69 EU ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué.

Comment nettoyer le tiroir à lessive de la Hotpoint AQD1170D 69 EU ?

Retirez le tiroir à lessive et rincez-le à l'eau chaude. Utilisez une brosse douce pour enlever les résidus de lessive.

Pourquoi le voyant de fin de cycle clignote sur ma Hotpoint AQD1170D 69 EU ?

Cela peut indiquer un problème avec le cycle de lavage. Vérifiez les messages d'erreur sur le panneau de contrôle et consultez le manuel d'utilisation pour plus d'informations.

Comment réinitialiser ma Hotpoint AQD1170D 69 EU ?

Débranchez la machine pendant au moins 5 minutes, puis rebranchez-la. Cela peut réinitialiser les paramètres et résoudre certains problèmes.

MODE D'EMPLOI AQD1170D 69 EU HOTPOINT

! Ce symbole vous rappelle de dire ce mode d'emploi.

FR

FR

Français,1

AQUALTIS

AQD1170D 69

Sommaire

Installation, 2-3

Déballage et mise à niveau

Raccordements eau et électricité

\section*{Caracteristiques techniques}

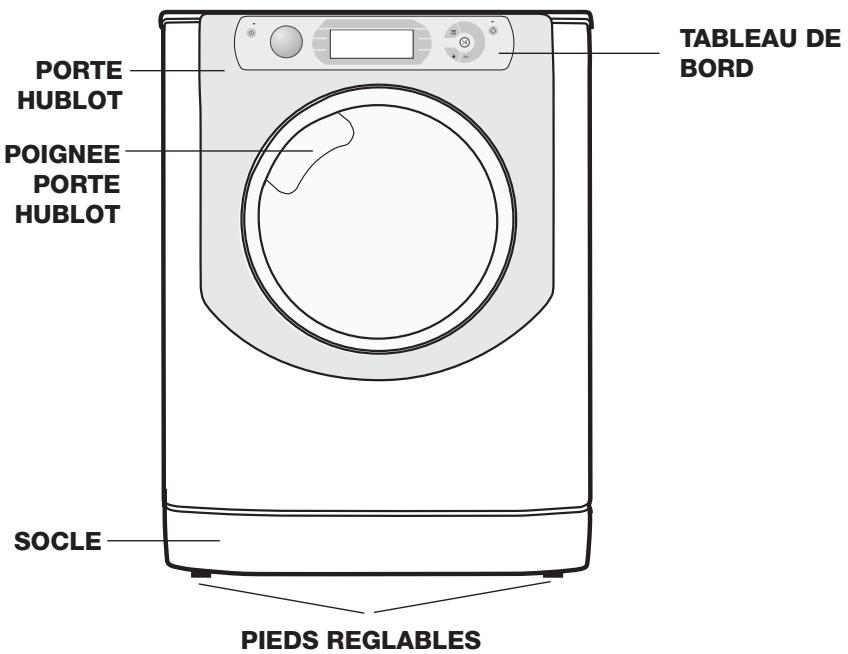

Description de l'appareil, 4-5

Tableau de bord "touch control"

Comment effectuer un cycle de lavage ou un séchage, 6

Programmes et options, 7

Tableau des programmes

Options de lavage

Produits lessiviels et linge, 8

Lessive

Triage du linge

Conseils de lavage

Système d'équilibrage de la charge

Précautions et conseils, 9

Sécurité générale

Mise au rebut

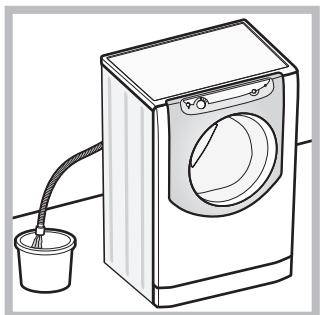

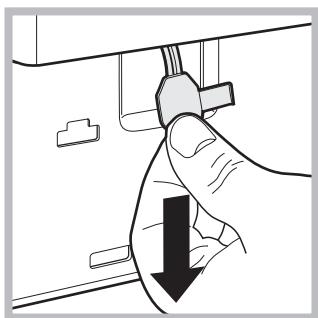

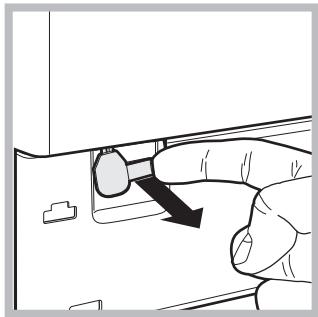

Ouverture manuelle de la porte hublot

Coupure de l'arrivée d'eau et du courant

Nettoyage de l'appareil

Nettoyage du tiroir à produits lessiviels

Entretien du tambour

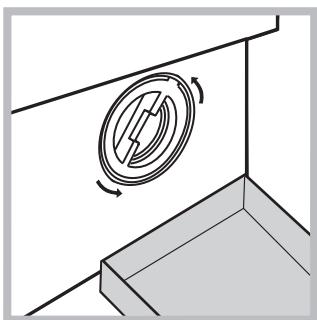

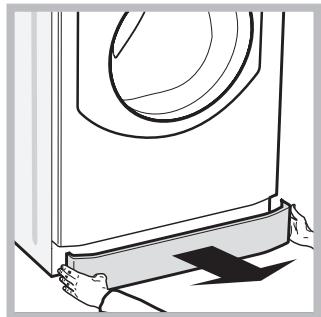

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

Anomalies et remèdes, 11

Assistance, 12

FR

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il offre toujours le Lavante séchante.
! Lire attentivement les instructions : elles fournissant des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.
! Cette notice, la garantie et les pieces servant à l'installation sont réunies dans un sachet.

Déballage et mise à niveau

Déballage

1. Sitôt le Lavante séchante déballe, s'assurer qu'il n'a pas été endommagé pendant son transport.

S'il est abimé, ne pas le raccorder et contacter le vendeur.

1. Enlever les quatre vis de protection pour le transport, le caoutchouc et la cale, places dans la partie arrrière (voir figure).

2. Boucher les trouss à l'aide des bouchons plastique fournis dans le sachet.

3. Ces pieces sont à conserver car il faut les remonter en cas de déplacement du Lavante séchante pour éviter d'endommager l'intérieur de l'appareil pendant le transport.
   ! Les pieces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Poser le Lavante séchante sur un sol plat et rigide, sans l'adosser à un mur ou à un meuble.

1. Pour compenser les irregularités du sol, visser ou dévisser les pieds de réglage jusqu'à ce que l'appareil soit parfaitement à l'horizontal (il ne doit pas être incliné de plus de 2 degrés).

! Une mise à niveau minutieuse garantit une bonne stabilité de l'appareil et évite toute vibration et bruit surtout pendant l'essorage.

! Si l'appareil est posé sur de la moquette ou un tapis, agir sur les pieds de réglage de manière à ce qu'il y ait suffisamment de place pour assurer une bonne ventilation.

Raccordements eau et électricité

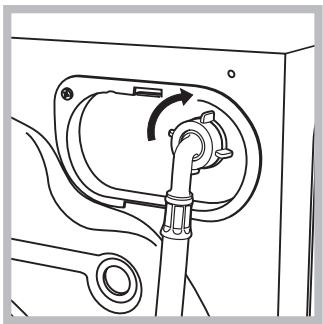

Raccordement du tuyau d'arrivée de l'eau

! Avant de raccorder le tuyau d'arrivee de I'eau, laisser couler I'eau jusqu'à cequelle soit limpide.

1. Raccorder le tuyau d'arrivée de l'eau à l'appareil en le vissant à la prise d'eau prévue, dans la partie arrrière en haut à droite (voir figure).

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout filtré 3/4 gaz (voir figure).

2. Attention à ce que le tuyau ne soit pas pié ou écrasé.

! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caracteristiques techniques (voir page ci-contre).
! Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé.
! Ne jamais utiliser de tuyaux d'arrivée usés mais uniquement ceux fournis avec l'appareil.

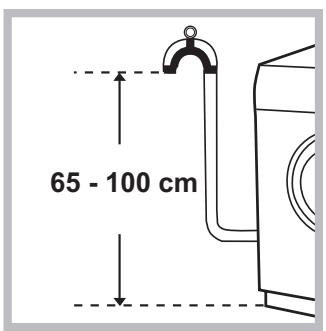

Raccordement du tuyau de vidange

Raccorder le tuyau de vidange à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comme entre 65 et 100 cm en évitant à tout prix de le plier.

Autrement, accrocher le tuyau de vidange à un évier ou à une baignoire, dans ce cas, fixer le support plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation d'un tuyau de ballonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caracteristiques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caracteristiques techniques (voir ci-contre);
• la prise est bien compatible avec la fiche de l'appareil.
  Autrement, replacer la prise ou la fiche.

! Cet apparéil ne doit pas être installé à l'extérieur, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

!Après installation de l'appareil, la prise de courant doit être facilement accessible.

! N'utiliser ni rallonges ni prises multiples.

! Le cable ne doit être ni plié ni trop écrasé.

! Le cable d'alimentation et la fiche ne doivent être remplacés que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Charactéristiques techniques
Modèle	AQD1170D 69
Dimensions	largeur 59,5 cm hauteur 85 m profondeur 64,5 cm
Capacité	de 1 à 11 kg pour le lavage de 1 à 7 kg pour le séchage
Raccordements éllectriques	Voir la plaque signalétique appliquée sur la machine
Raccordements hydrauliques	pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 71 litres
Vitesse d'esso- rage	jusqu'à 1600 tours minute
Programmes de contrôle selon la norme EN 50229	lavage: programme L6°; températu- re 60°C; effectué avec une charge de 11 kg. séchage: pour le séchage de la charge de linge réduite, sélectionner le niveau de séchage «Intensif», le linge doit comprendre: 7 draps et 3 taies d'oreiller; pour le séchage de la charge de linge restante, sélectionner le niveau de séchage «Intensif».
CE	Cet apparéil est conforme aux Directi- ves Communautaires suivantes: - 2004/108/CE (Compatibilité élec- tromagnétique) - 2006/95/CE (Basse Tension) - 2002/96/CE

FR

PORTE HUBLOT

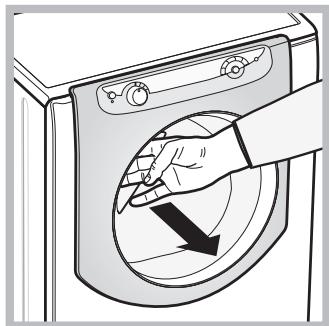

Pour ouvrir la porte, se servir de la poignée prévue (voir illustration).

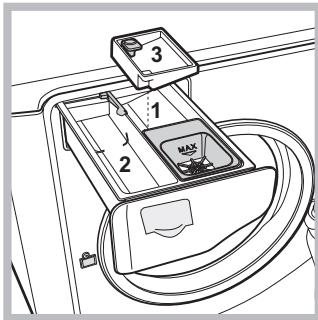

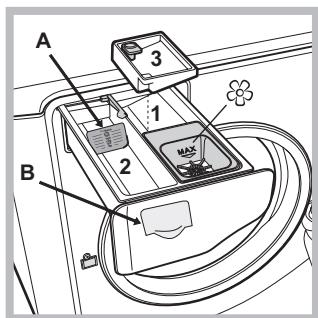

TIROIR A PRODUITS LESSIVIELS

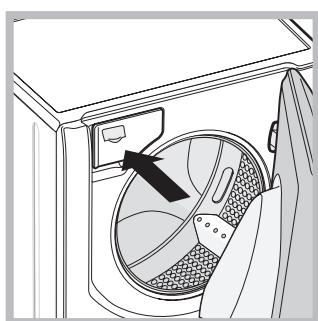

Le tiroir est situé à l'intérieur de l'appareil et il faut ouvrir la porte pour y acceder.

Pour le dosage des produits lessiviels, consulter le chapitre "Produits lessiviels et linge".

1. bac à produit de prélavage : utiliser de la lessive en poudre.
   !Avant d'introduire la lessive, s'assurer que le bac supplémentaire 3 n'est pas present.
2. bac à produit de lavage : En cas d'utilisation de lessive liquide, nous conseillons d'introduire le séparateur A fourni avec le Lavante

sechante pour derniers déterminer la dose correcte.

En cas d'utilisation de lessive en poudre, placer le séparateur dans le bac B.
3. Bac supplémentaire: Eau de Javel

! L'utilisation du bac supplémentaire 3 exclut le prélavage.

bac à additifs : pour assouplissant ou additifs liquides. Il est recommandé de ne jamais dépasser le niveau maximal indiqué par la grille et de diluer des assouplissants concentrés.

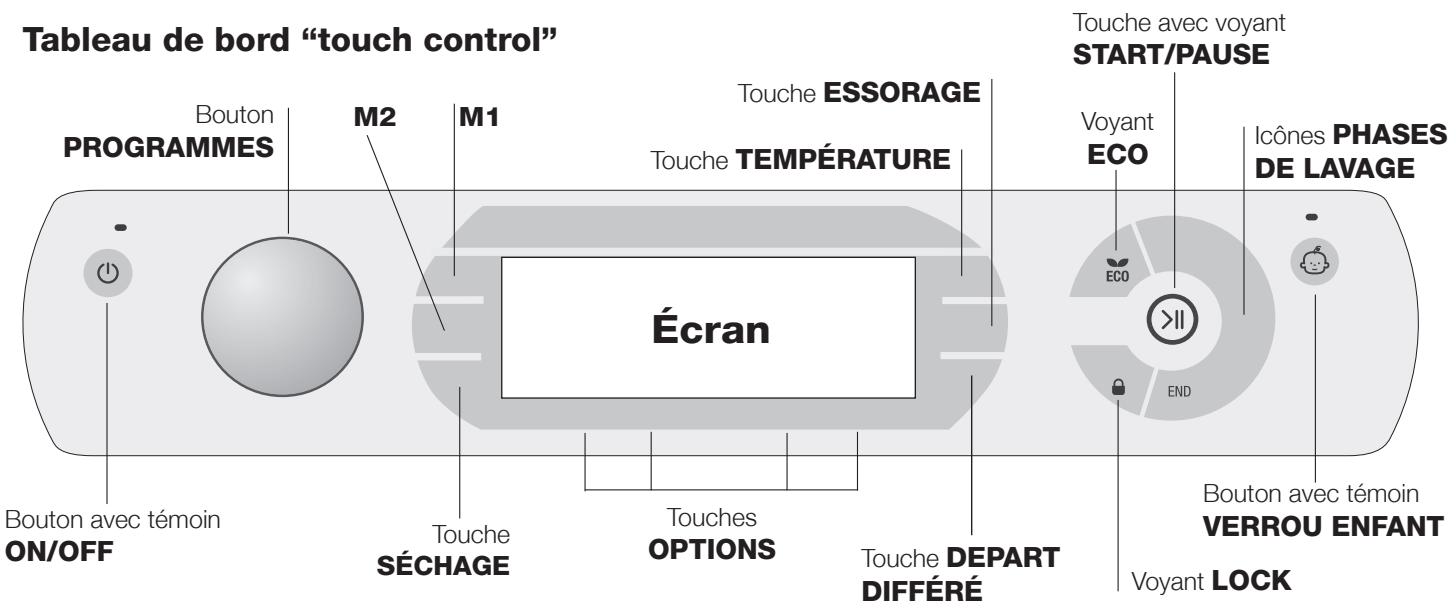

Tableau de bord "touch control"

Pour modifier les sélections, appuyer légèrement sur l'icone à l'intérieur de la zone sensible (touch control) comme illustré (voir figure).

Stand-by

Ce Lavante sechante, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est équipée d'un système d'extinction automatique (veille) activé après 30 minutes environ d'inutilisation. Appuyez brièvement sur la touche ON-OFF et attendre que la machine soit reactivée.

Bouton avec témoin ON/OFF: appuyer brièvement sur la touche pour allumer ou éteindre l'appareil. Le témoin vert indique que l'appareil est sous tension. Pour éteindre le Lavante séchante en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite; une pression brève ou accidentelle n'entraine pas l'arrêt de l'appareil. L'arrêt de l'appareil pendant un lavage annule le lavage en cours.

Bouton PROGRAMMES: il peut tourner dans les deux sens. Pour sélectionner le programme plus adapté, consulter le "Tableau des programmes". Pendant le lavage, le bouton reste fixe.

Touches M1-M2: exercer une pression sur une des touches pour mémoriser un cycle et les personnalisations préférentes. Pour returner à un cycle précédemment mémorisé appuyer sur la touche correspondante.

Touché SÉCHAGE: appuyer pour réduire ou supprimer le séchage; le niveau ou le temps de séchage sélectionné s'affiche à l'écran (voir "Comment effectuer un cycle de lavage ou un séchage").

Touches (®) TEMPERATURE: appuyer sur la touche pour régler ou supprimer la température; la valeur est indiquée par les voyants situés au-dessus (voir "Comment effectuer un cycle de lavage ou un séchage").

Touche ESSORAGE: appuyer sur la touche pour régler ou supprimer l'essorage; la valeur est indiquée par les voyants situés audessus (voir "Comment effectuer un cycle de lavage ou un séchage").

Touché DEPART DIFFÉRÉ: appuyer sur la touche pour sélectionner un départ différé du programme choisi; le retard programmé est indiqué par l'écran situé au-dessus (voir "Comment effectuer un cycle de lavage ou un séchage").

Touches et Voyants OPTIONS: appuyez pour sélectionner les options disponibles. Levoyant correspondant à l'option selectionnée reste allumé (voir "Comment effectuer un cycle de lavage ou un séchage").

Icônes PHASES DE LAVAGE: elles s'allument pour indiquer le stade d'avancement du cycle (Lavage - Rincage - Essorage/Vidange - Sechage). L'inscription END s'allume quand le cycle est terminé.

Touché avec voyant START/PAUSE: quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un

lavage. Une fois le cycle lancé, le voyant passée à l'allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche; le voyageur passée à l'orange et se met à clignoter. Si le voyageant "LOCK" est étenteint, on peut ouvrir la porte. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Voyant LOCK: il indique que la porte hublot est verrouillée. Pour pouvoir ouvrir la porte, il fautmettrelecycle en pause (voir "Comment effectuer un cycle de lavage ou un séchage"). Bouton avec témoin VERROU ENFANT: pour activer ou désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. L'allumage duvoyant signale que le tableau est verrouillé. Ceci permet d'éviter toute modification involontaire des programmes, surtout s'il y a des enfants à la maison.

Voyant ECO: l'icone ECO s'allume quand la modification des paramètres de lavage permet d'atteindre au moins 10% d'économie d'électricité. De plus, avant que l'appareil ne se mette en mode "Stand by", l'icone s'allume pendant quelques secondes. Appareil étant, la récapération d'énergie estimée est d'environ 80%.

MODIFICATION DE LA LANGUE

A la première mise en service de l'appareil, la première langue clignote à l'écran. En correspondance des 3 touches à droite de l'écran, il y a affichage des symboles “ ”, “OK” et “V”. Les langues changent automatiquement toutes les 3 secondes ou par pression des touches à côté des symboles “ ” et “V”. La touche “OK” permet de confirmer la langue qui devient fixe au bout de 2 secondes. Si aucune pression n'est exercée, le changement de langue automatique reprend au bout de 30 secondes.

Pour modifier la langue, il faut allumer et éteindre l'appareil puis, dans les 30 secondes qui seront, appuyer simultanément pendant 5 secondes de suite sur les touches température (0) + essorage (9) + départ différé (7), un bref signal sonore retentit et l'écran affiche la langue sélectionnée en mode clignotant. Pour changer de langue, appuyer sur les touches à côté des symboles “A” et “V”. La touche à côté du symbole “OK” permet de confirmer la langue qui devient fixe au bout de 2 secondes. Si aucune pression n'est exercée, le changement de langue automatique reprend au bout de 30 secondes. Allumer l'appareil.

Comment effectuer un cycle de lavage ou un séchage

FR

REMARQUE: lors de la première mise en service du Lavante séchante, lancer un cycle de lavage à vide mais avec du produit lessiviel en selectionnant un programme coton 90^ sans prélavage.

1. METTRE L'APPAREIL SOUS TENSION. Appuyer sur la touche Ⓞ. Tous les voyants s'allument pendant 1 seconde et AQUALTIS est affiché à l'écran; levoyant de la touche Ⓞ reste allumé et levoyant START/PAUSE se met à clignoter.
2. CHOISIR LE PROGRAMME. Tourner le BOUTON PROGRAMMES vers la droite ou vers la gauche pour sélectionner le programme désiré. Le nom du programme est affché à l'écran avec attribution d'une température et d'une vitesse d'essorage qui peuvent être modifiées. L'écran affiche la durée du cycle de lavage.
3. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.
4. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe "Description de l'appareil".
5. FERMER LA PORTE HUBLOT.
6. PERSONNALISER LE CYCLE DE LAVAGE. Agir sur les touches correspondantes du tableau de bord:

Modifier la température et/ou la vitesse d'essorage.

L'appareil affiche automatiquement la température et l'essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s'ilts sont compatibles avec le programmeChoisi. En appuyant sur la touche 0, on peut diminuer progressively la température de lavage jusqu'à un lavage à froid (OFF).En appuyant sur la touche 9, on peut diminuer progressively la vitesse d'essorage jusqu'à sa suppression totale (OFF). Une autre pression sur les touches ramèneras les valeurs aux maximums prévus.

! Exception: lors de la sélection du programme l'été la température peut être augmentée jusqu'à 90^ .

Sélectionner le séchage

A la première pression sur la touche 念 , l'appareil selectionne automatiquement le niveau de sechage maximum compatible avec le programme selectionné. Les pressions successives font diminuer le niveau et ensuite le temps de sechage jusqu'à sa suppression "OFF". Une autre pression sur les touches ramènera les valeurs aux maximums prévus.

Deux types de séchage sont disponibles:

A - En fonction du temps : de 20 à 180 min.
B - En fonction du degré d'humidité du linge:

A repasser: linge légèrement humide, facile à repasser.

Sur centre: idéal pour le linge n'exigeant pas de séchage complet.

A ranger: conseilé pour le linge à ranger dans l'armoire sans repassage.

Intensif: conseillé pour le linge exigeant un séchage complet, serviettes éponge et peignoirs par exemple.
Si, exceptionnellement, la charge de linge à laver et faire sécher dépasse la charge maximum prévue, procéder au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour. Suivre à présent les instructions pour procéder au "Sechage

seulement". Proceder de même pour le linge restant. Un cycle de refroidissement est toujours prévu quand le séchage est terminé.

Sechage单单

Selectionner à l'aide du bouton programmes un séchage (en fonction du type de tissu. Possibilité de selectionner le niveau ou le temps de séchage souhaite à l'aide de la touche SECHAGE

Selectionner un départ différé.

Pour programmer le départ différé d'un programme sélectionné, appuyer sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Pendant le réglage, le temps de décalage est affché ainsi que le message "Part dans:" et le symbole clignotant. Àpres avoir programmes le départ différé, l'écran affiche le symbole en fixe et l'écran returne à l'affichage de la durée du cycle sélectionné, du message "Finit dans:" et de la durée du cycle. Une seule pression sur la touche DÉPART DIFFÉRÉ permet d'afficher le salarié d'attente sélectionné précédemment. Àpres le lancement, l'écran affiche le message "Part dans:" et le temps de décalage. Une fois que le salarié d'attente sélectionné touche à sa fin, l'appareil démarre et l'écran affiche le message "Finit dans:" et le temps restant jusqu'à la fin du cycle. Pour annuler le départ différé, appuyer sur la touche jusqu'à ce que l'écran affiche OFF; le symbole s'éteindra.

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer l'option, l'écran affiche le nom de l'option et le croissant de lune correspondant à la touche s'allume.
• Appuyer une nouvelle fois sur la touche pour désactiver l'option, l'écran affiche le nom de l'options plus OFF et le croissant de lune s'éteint.

! Si la fonction selectionnelle est incompatible avec le programme selectionné, levoyant correspondant se met à clignoter, un signal sonore (3 bips) retentit et la fonction n'est pas activée.

! Si l'option sélectionnée est incompatible avec une autre option précédemment sélectionnée, le voyant correspondant à la première option se met à clignoter et seule la deuxième option est activée le voyageant de la touche reste fixe.
! Les options permettent de modifier la charge conseillée et/ou la durée du cycle de lavage.

1. DEMARRER LE PROGRAMME. Appuyer sur la touche START/PAUSE. Levoyant correspondant reste fixe et la portehublot est verrouillée (voyant LOCK allumé). Les icônes correspondant aux phases de lavage s'allument pendant le cycle pour indiquer la phase en cours. Pour changer un programme tandis qu'un cycle est en cours, activer une pause du Lavante séchante par pression sur la touche START/PAUSE; selectionner enfin le cycle désiré et appuyer à nouveau sur la touche START/PAUSE. Pour ouvrir la portedansqu'un cycle est en cours, appuyer sur la touche START/PAUSE; si levoyant LOCK est étéint, on peut ouvrir la porte. Pour faire redémarrer le programme exactement à l'endetroit de l'arrêt, appuyer une nouvelle fois sur la touche START/PAUSE.
2. FIN DU PROGRAMME. Elle est signalée par l'inscription END allumée. La porte hublot peut alors être ouverte aussiot. Si levoyant START/PAUSE clignote, appuyer sur la touche pour terminer le cycle. Ouvrir la porte, vider le Lavante sechante et éteindre l'appareil.
   ! Une pression prolongée sur la touche permet d'annuler un cycle déjà lancé. Le cycle est interrompu et la machine s'éteint.

Programmes et options

Tableau des programmes

Icône	Description du Programme	Temp. maxi(°C)	Vitesse maxi(toursminute)	Séchage	Produits lessiviels				Charge maxi(€)
					Prélavage	Lavage	Javel	Adoucis-sant
L40°	Coton Couleurs (2)	40°	1600	●	-	●	●	●	11
A	Synthétique Résistant	60°	800	●	-	●	●	●	5
A	Synthétique Résistant (4)	40°	800	●	-	●	●	●	5
B	Blanc	60°	1600	●	-	●	-	●	6
B	Couleurs (3)	40°	1600	●	-	●	●	●	6
B	Noir et Foncé	30°	800	●	-	●	-	●	6
C	Laine (Platinum Care): pour laine, cachemire, etc.	40°	800	●	-	●	-	●	2,5
D	Ultra Délicat	30°	0	●	-	●	-	●	1
E	Antiallergique	60°	1600	●	-	●	-	●	6
F	Rinçage	-	1600	●	-	-	●	●	11
G	Essorage et Vidange	-	1600	●	-	-	-	-	11
H	Lave&Seche	30°	1600	●	-	●	-	●	1
I	Séchage Coton	-	-	●	-	-	-	-	7
J	Séchage Laine	-	-	●	-	-	-	-	2,5
K	Séchage Synthétique	-	-	●	-	-	-	-	5
L90°	Coton avec Prélavage: pour enlever les taches tenaces.(Ajouter le produit lessiviel dans le bac prévu).	90°	1600	●	●	●	-	●	11
L60°	Coton Blanc (1): Blanca et couleurs résistantes très sales.	60°(max. 90°C)	1600	●	-	●	●	●	11

a t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t
(*) Remarque : environ 10 minutes après le début du programme, selon la charge, la machine effectuera un nouveau calcul et affichera le temps restant jusqu'à la fin du programme.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la directive EN 50229: selectionner le programme et une temperature de 60^ .
2) Programme coton long: selectionner le programme et une tempétaire de 40^ .
3) Programme coton court: selectionner le programme et une temperature de 40^ .
4) Programme synthetiques long: selectionner le programme et une temperature de 40^ .

Options de lavage

Super Lavage

Gracé à l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et à une durée prolongée, cette option permet d'obtenir un lavage très performant, est très utile pour éliminer les taches les plus résistantes. Possibilité d'utilisation avec ou sans eau de Javel. Pour effectuer un blanchiment aussi, il faut introduire le bac supplémentaire 3, foumi, dans le bac 1. Au

moment de verser l'eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le pivot central (voir figure). Pour n'effectuer qu'un blanchissage sans effectuer un lavage complet, verser l'eau de Javel dans le bac supplémentaire 3, selectionner le programme "Rinçage" et activer la fonction "Super Lavage".

!Elle n'est pas disponible pour les programmes , , , , , , , , , , , , , , , , , , , , , ,

Rinçage Plus

La sélection de cette option permet d'augmenter l'efficacité du rincege et d'éliminer totalement toute trace de dessive. Elle est très utile pour les personnes particulièrement sensibles aux produits lessiviels. Son utilisation est conseillée en cas de pleine charge ou de doses élevées de produit lessiviel.

!Elles n'est pas disponible pour les programmes , , , , ,

K,，，∠

Repassage Facile

En cas de selection de cette option, le lavage et l'essorage seront dûment modifiés pour réduire la formation de plis. À la fin du cycle de lavage, le Lavante séchante fait tourner le tambour lentement; les voyants "Repassage Facile" et START/ PAUSE se mettent à clignoter. Pour finir le cycle, appuyer sur la touche START/PAUSE ou sur la touche "Repassage Facile".

!EllenestpasdisponiblepourlesprogrammesL,，，，，

Note: si vous voulez aussi effectuer le séchage, ce bouton agit uniquement s'il est utilisé avec le niveau "A repasser".

Gain de temps

La sélection de cette option permet de réduire jusqu'à 50 % la durée de lavage du cycle choisi et de faire des économies d'eau et d'énergie. Utiliser ce programme pour les vêtements modérément sales.

! Cette option n'est pas disponible avec les programmes

，T，，，，，，，，

Produits lessiviels et linge

FR

Lessive

Le可以选择 et la quantité de lessive dépendent du type de textile (coton, laine, soie...), de la couleur, de la température de lavage, du degré de salissure et de la durée de l'eau. Bien doser la quantité de produit lessiviel permet d'éviter les gaspillages et protège l'environnement : bien que biodégradables, les produits lessiviels contiennent des éléments qui altermènt l'équilibre de la nature. Il est conseillé de:

• utiliser des lessives en poudre pour le linge en coton blanc et pour le prélavage.
• utiliser des lessives liquides pour linge délicat en coton et pour tous les programmes basse température.
• utiliser des lessives liquides délicates pour la laine et la soie. Le produit lessiviel doit être versé juste avant le démarrage du lavage dans le bac prévu à cet effet ou dans la boule doseuse directement dans le tambour. Dans ce cas, le cycle Coton avec prélavage n'est pas disponible.

! Ne pas utiliser de lessives pour lavage à la main, elles générent trop de mousse.

Triage du linge

• Bien déployer le linge avant de le charger.
• Trier le linge selon le type de textile (symbole sur l'étiquette du vêtement) et la couleur en veillant à bien séparer le linge couleur du linge blanc;
  Vider les poches et contrôler les boutons ;
• Ne pas dépasser les valeurs indiquées dans le "Tableau des programmes" correspondant au poids de linge sec.

Combien pèse le linge ?

1 drap 400-500 g
1taiedoreiller 150-200g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette de toilette 150-250 g
1 jeans 400-500 g
1 chemise 150-200 g

Conseils de lavage

Blanc: utiliser ce cycle de lavage pour le linge blanc.
Ce programme est conçu pour préserver l'éclat du blanc au fil des lavages. Pour obtenir de plusieurs résultats, nous conseillons d'utiliser de la lessive en poudre.
En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et mieux encore car il n'y a pas de risque de jaunissement du linge à cause du soleil ni de perte de blancheur à cause des poussières containes dans l'air.
Seuls les séchages par niveaux peuvent être sélectionnés.

Couleurs: utiliser le cycle pour le lavage de textiles de couleur claire. Ce programme est conçu pour préserver l'éclat des couleurs au fil des lavages.

Noir et foncé: utiliser le cycle pour le lavage des textiles de couleur fonçée. Ce programme est unconçu pour préserver les couleurs fonçées au fil des lavages. Pour obtenir deGX
meilleurs résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles foncés.
En cas de selection de la fonction de sechage, un sechage
délicat protégeant les couleurs du linge aura lieu a la fin du lavage. L'écran affiche le niveau "Sur cintre".
Charge maxi: 3 kg.

Laine: le cycle de lavage « Laine » de ce Lavante séchante Hotpoint-Ariston a été testé et approuvé par la société Woolmark Company pour le lavage d'articles en laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l'étiquette du vêtement et aux indications fournies par le fabricant de l'électroménager. Hotpoint-Ariston est la première marque de Lavante séchante à avoir obtenu la certification Woolmark Apparel Care - Platinum délivrée par la société Woolmark Company pour ses performances de lavage et pour sa consommation d'eau et d'énergie. (M1135)

Ultra délicat: utiliser le programme pour le lavage d'articles particulièrement délicats avec applications de strass ou de paillettes.

Il est recommandé demettre le linge à l'envers avant le lavage et d'introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats.

Pour obtenir de meilleurs résultats, nous conseillons d'utiliser de la dessive liquide spéciale textiles délicats. Pour le lavage d'articles en Soie et de Rideaux, sélectionner le cycle et activer le option é (); l'appareil arrive au bout du cycle en laissant le linge tremper, le voyant é clignote. Pour vidanger l'eau et pouvoir sortir le linge, il faut appuyer sur la touche START/PAUSE ou sur la touche é. En cas de selection de la fonction de séchage temporisé, un séchage particulièrement délicat aura lieu à la fin du lavage sous forme d'un brassage léger et avec un jet d'air à une température dûment contrôle.

Les temps conseillés sont :

1 kg de synthétique --> 160 min
1 kg de synthétique et coton --> 180 min
1 kg de coton --> 180 min
Le degré de séchage dépendra de la charge et de la composition du textile.

Antiallergique: utiliser le programme pour éliminer les principaux allergènes tels que pollens, acariens, poils de chien ou de chat.

Lave&Seche: utiliser le programme pour laver et secher votre linge (Coton et Synthétiques) peu sale en un rien de temps. La sélection de ce cycle permet de laver et de secher jusqu'à 1 kg de linge en à peine 45 minutes. Pour obtenir de更好地 résultats, utiliser une lessive liquide ; pré-traiter les cols, les poignets et les taches.

Taches tenaces: mistrux vaut traiter les taches tenaces avec du savon solide avant le lavage et selectionner ensuite le programme Coton avec prélavage.

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le Lavante séchante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procédé à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le Lavante séchante préfére procédé à la répartition du linge只想 qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pieces de linge.

! Cet apparéil a été créé et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les liè attentionivement.

Sécurité générale

• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentalles sont réduites ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elle n'aient été formées et encadrées pour l'utilisation de cet apparéil par une personne responsable de leur sécurité. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.

• Ne pasmettre sécher du linge non lavé.

• Le linge contaminé avec des substances telles que de l'huile de cuisson, de l'acétone, de l'alcool, de l'essence, du kérosène, des détachants, de l'essence de térébenthine, de la cire et des substances pour l'enlever, doit être lavé à l'eau chaude avec une dose supplémentaire de lessive avant d'être introduit dans le sèche-linge.
• Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles imperméables, des articles doublés de caoutchouc et des vêtements ou des coussins ayant des parties en mousse de latex ne doivent pas être séchés en seche-linge.
• En cas d'utilisation d'assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant.
• La partie finale d'un cycle du sèche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endommagement du linge.

ATTENTION: Ne jamais arrêté le séche-linge avant la fin du programme de séchage. Dans ce cas, sortir immédiatement tout le linge et l'étendre pour le faire refroidirrapidement.

• Cét apparéil est concu pour un usage domestique.
• Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir la porte hublot : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchant pas de l'appareil pendant son fonctionnement.
• Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne jamais le déplacer tout seul car il est très lourd.
• Avant d'introduire le linge, s'assurer que le tambour est bien vide.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages puisent être recyclés.

• La directive europeenne 2002/96/CE sur les déchets d'équipements électriques et électroniques prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains ordinaires. Les apparèils usages doivent faire l'objet d'une collecte séparée pour optimiser le taux de récapération et de recyclage des matérieliaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective. Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s'adresser au service public préposé ou au vendeur.

Ouverture manuelle de la portehublot

A défaut de pouvoir ouvrir la portehublot à cause d'une panne de courant pour étendre le linge, procédér comme suit :

1. débrancher la fiche de la prise de courant.

2. s'assurer que le niveau de l'eau à l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l'eau en excès à travers le tuyau de vidange dans unseau comme illustré voir figure.

3. démonter le panneau situé à l'avant du Lavante séchante (voir page suivante).

1. se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt; tirer ensuite vers le bas jusqu'à ce qu'un "clic" indique que la porte est déverrouillée.

1. ouvrir la porte ; si elle est encore verrouillée, refaire la même opération.

2. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique de l'appareil et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de toute opération de nettoyage et de travaux d'entretien.

Nettoyage de l'appareil

Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels

Pour sorting le tiroir, appuyer sur le levier (1) et tirer vers soi (2) (voir figure).

Le laver à l'eau courante;
effectuer cette opération
assez souvent.

Entretien du tambour

• Laisser toujours la porte hublot entrouverte pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

L'appareil est équiné d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour acceder à cette préchambre:

1. retarder le panneau situé à l'avant du Lavante séchante en appuyant vers le centre. Appuyer ensuite vers le bas de chaque côté et l'extraire (voir figures).

1. placer un réseau pour recueiller l'eau qui s'écoule (1,5 l'environ) (voir figure);

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d'une montre (voir figure);

3. nettoyer soigneusement l'intérieur;

4. revisser le couvercle;
5. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement en cas de croquèlements et de fissures : car les fortes pressions subies pendant le lavage pourrait provoquer des cassures.

Anomalies et/remèdes

Il peut arriver que l'appareil ne fonctionne pas bien. Avant d'appeler le Service de dépannage (voir "Assistance"), contrôle s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

FR

Anomalies:	Causes / Solutions possibles:
L'appareil ne s'allume pas.	• La fiche n'est pas branchée dans la prise de courant ou mal branchée. • Il y a une panne de courant.
Le cycle de lavage ne démarre pas.	• La portehublot n'est pas bien fermée. • La touche START/PAUSE n'a pas été enforcée. • Le robinet de l'eau n'est pas ouvert. • Un départ différé a été sélectionné.
Il n'y a pas d'acciviée d'eau.	• Le tuyau d'acciviée de l'eau n'est pas raccordé au robinet. • Le tuyau est pié. • Le robinet de l'eau n'est pas ouvert. • Il y a une coupure d'eau. • La pression n'est pas suffisante. • La touche START/PAUSE n'a pas été enforcée.
La porte de l'appareil resté verrouillée.	• Si l'options "Repassage Facile ≈" est sélectionné, au terme du programme, le tambour tournera lentement. Pour achever le programme, appuyer sur le bouton START/PAUSE ou sur le bouton "Repassage Facile ≈".
L'appareil prend l'eau et vidange continuellement.	• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation"). • L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation"). • Si l'appointement est situé aux derniers étages dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que le Lavante séchante prend et évacue l'eau continuellement. Pour supprimer cet inconvenient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.
L'appareil ne vidange pas ou n'essore pas.	• L'évacuation murale n'a pas d'event. • Le programme ne prévoit pas de vidange : pour certains programmes, il faut la faire partir manuelle (voir "Programmes et options"). • L'option "Repassage Facile" est activée: pour compléter le programme, appuyer sur la touche START/PAUSE (voir "Programmes et options"). • Le tuyau d'évacuation est pié (voir "Installation"). • La conduite d'évacuation est bouchée.
L'appareil vibre beaucoup pendant l'essorage.	• Le tambour n'a pas été débloqué comme il faut lors de l'installation du Lavante séchante (voir "Installation"). • L'appareil n'est pas posé à plat (voir "Installation"). • L'appareil est coincé entre des meubles et le mur (voir "Installation"). • La charge est déséquilibrée (voir "Produits lessiviels et linge").
L'appareil fuit.	• Le tuyau d'acciviée de l'eau n'est pas bien visse (voir "Installation"). • Le tiroir à produits lessiviels est bouché (pour le nettoyer voir "Entretien et soin"). • Le tuyau de vidange n'est pas bien fixé (voir "Installation").
Les icônes correspondant à la "Phase en cours" clignotentrapidément en même temps que levoyant ON/OFF.	• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer. Si l'anomalie persiste, appeler le service d'assistance.
Il y a un excès de mousse.	• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour Lavante séchante", "main et machine", ou autresemblable). • La quantité utilisée est excessive.
La porte de l'appareil reste verrouillée.	• Procédéur au déverrouillage manuel (voir "Précautions et consails").
Le lavante-sechante ne s'est pas.	• La fiche n'est pas branchée dans la prise de courant ou mal branchée. • Il y a une panne de courant. • Le hublot n'est pas bien fermé. • Un départ différé a été sélectionné. • Le SECHAGE est en position OFF.

Avant d'appeler le service après-vente:

• Vérifier si l'anomalie ne peut pas être résolue par soi-même (voir "Anomalie set Remèdes");
• Remetre le programme en marche pour contrôle si l'inconvénient a disparu;
• Si ce n'est pas le cas, contacter le service d'Assistance technique agréé.

!En cas de probleme d'installation ou d'utilisation inadecuate du Lavante sechante, l'intervention sera payante.

! Ne jamais faire appel à des techniciens non agréés.

Signalez:

• le type de panne;
• le modele de l'appareil (Mod.);
• le nombre de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil.
