S 390 H - Tondeuse à gazon MOUNTFIELD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scarificateur à moteur thermique
Marque	MOUNTFIELD
Modèle	S 390 H
Poids	29 kg
Capacité du bac de ramassage	40 l
Largeur de travail	38 cm
Profondeur de travail	5 mm (réglable)
Vitesse de rotation des outils	3 000 tr/min
Transmission	Par courroie trapézoïdale
Moteur	4 temps, monocylindre, essence sans plomb
Lubrification	Huile moteur SAE 10W30
Vibrations au guidon	< 2,5 m/s²
Sécurité	Interrupteur de sécurité, arrêt automatique, protection contre redémarrage accidentel
Utilisation	Régénération et aération de la pelouse
Préparation	Tondre et nettoyer la pelouse avant scarification
Fréquence d'utilisation recommandée	2 fois par an (printemps et automne)
Réglage de la profondeur	Manivelle de réglage sur le guidon
Entretien	Vérifier et affûter les couteaux, vidange moteur selon notice
Pièces détachées	Couteaux, courroie, bougie, filtre à air (disponibles en atelier spécialisé)
Fabricant	PILOTE 88, 11 rue des FERRY, 88200 REMIREMONT (France)
Service après-vente	Atelier agréé (liste sur demande)
Accessoires inclus	Bac de ramassage

FOIRE AUX QUESTIONS - S 390 H MOUNTFIELD

Comment démarrer le moteur du scarificateur MOUNTFIELD S 390 H ?

Avant de démarrer, assurez-vous que la machine est sur une surface plane et que personne ne se trouve dans la zone dangereuse. Ouvrez le robinet d'essence, mettez la manette du moteur sur START ou CHOKE, actionnez la manette d'accélération. Saisissez le lanceur et tirez énergiquement. Une fois le moteur en marche, ramenez la manette sur RUN ou MINI et réglez la vitesse.

Comment régler la profondeur de travail ?

Pour régler la profondeur, abaissez la poignée de manœuvre (rep 13) pour descendre l'arbre porte-couteaux. Dévisser la vis de réglage (rep 40) pour augmenter la profondeur ou la visser pour la diminuer. La profondeur recommandée est de 5 mm. Après quelques heures, il peut être nécessaire de réajuster.

À quelle fréquence dois-je scarifier ma pelouse ?

Il est recommandé de scarifier deux fois par an, au printemps et à l'automne. Cela permet de régénérer la pelouse et d'améliorer l'infiltration de l'eau.

Que faire en cas de vibrations excessives ?

Des vibrations anormales peuvent indiquer un déséquilibre des couteaux ou un problème de fixation. Arrêtez immédiatement le moteur, débranchez le fil de bougie, et vérifiez l'état et le serrage des couteaux. Si nécessaire, faites réaffûter ou remplacer les couteaux par un atelier spécialisé.

Comment entretenir les couteaux du scarificateur ?

Les couteaux doivent être vérifiés régulièrement. Pour les affûter, utilisez une lime en respectant l'angle d'origine et en affûtant les deux côtés pour éviter un déséquilibre. Si les couteaux sont très endommagés, remplacez-les. Portez des gants de protection lors de la manipulation.

Quelle huile moteur utiliser pour le MOUNTFIELD S 390 H ?

Le moteur est livré sans huile. Utilisez une huile détergente de bonne qualité, type SAE 10W30. Remplissez le carter jusqu'au niveau recommandé avant la première utilisation.

Comment installer le bac de ramassage ?

Soulevez le volet arrière (rep H), saisissez la poignée (rep I) et introduisez les extrémités (rep K) du bac dans les logements (rep L) sur le châssis. Pour retirer le bac, soulevez le volet arrière et dégagez l'arrière.

Quelles sont les mesures de sécurité essentielles à respecter ?

Ne laissez jamais des enfants de moins de 16 ans utiliser la machine. Portez des chaussures robustes et un pantalon long. Avant toute intervention, arrêtez le moteur et débranchez le fil de bougie. Ne travaillez jamais dans un local fermé avec un moteur à essence. Utilisez le bac ou le déflecteur de sécurité.

Que faire si le câble électrique (modèle électrique) est endommagé ?

Pour le modèle électrique S 390 E, si le câble est endommagé, débranchez immédiatement la prise secteur. Ne réparez jamais le câble avec du ruban isolant. Faites remplacer le câble par un atelier spécialisé. Le câble doit être conforme aux normes 05 RN-F.

Où puis-je trouver des pièces détachées pour le MOUNTFIELD S 390 H ?

Les pièces détachées (couteaux, courroie, bougie, filtre à air) sont disponibles dans les ateliers de service agréés. Pour obtenir la liste des agents, contactez le fabricant PILOTE 88 à l'adresse indiquée dans la notice.

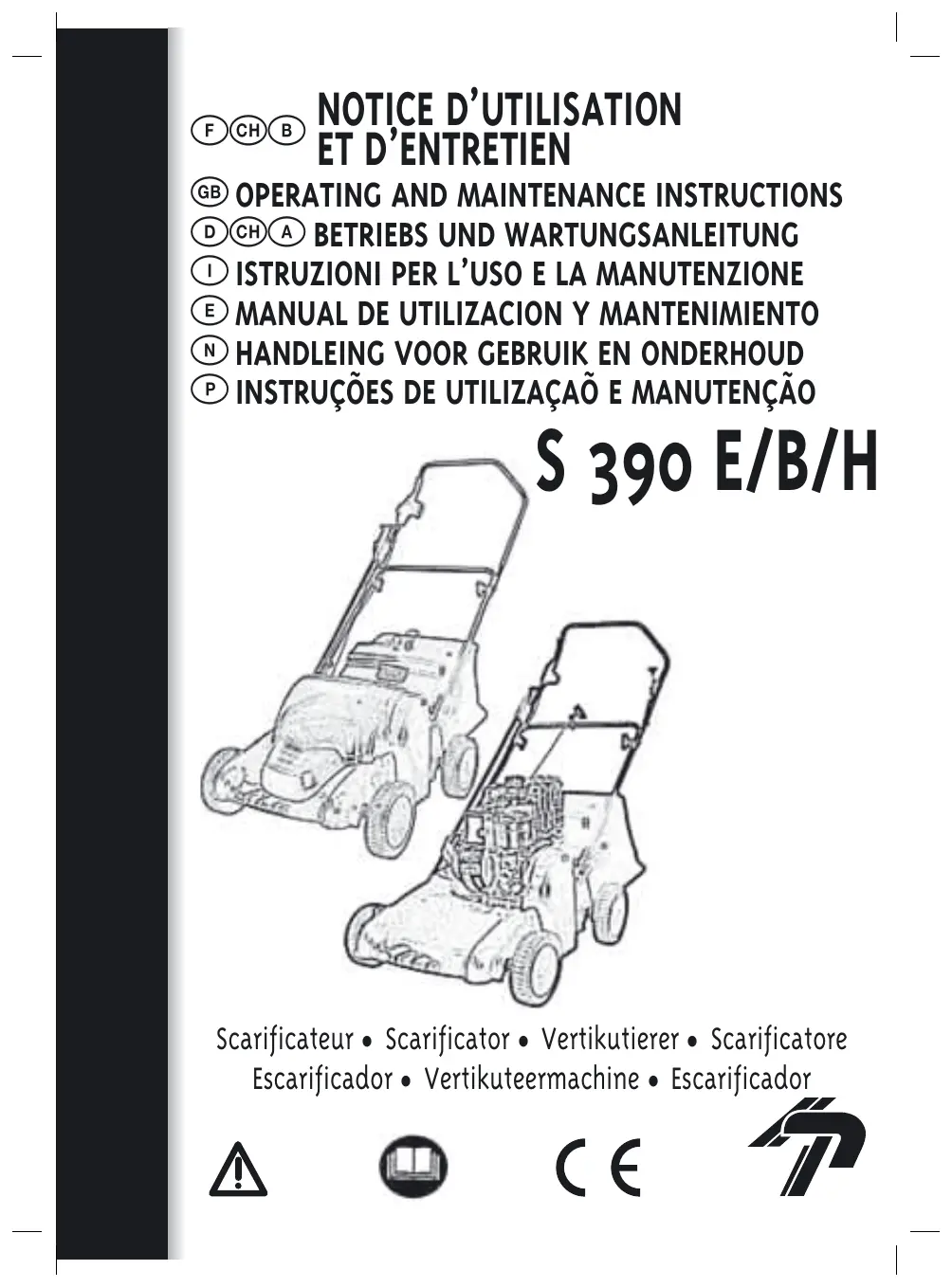

MODE D'EMPLOI S 390 H MOUNTFIELD

• Poids: 29kg - Capacité du sac: 40 l Largeur de travail : 38 cm • Profondeur de travail : 5 mm
• Vibrations au guidon: < 2,5m / s^2 Transmission: par courroie trapézoidale. Vitesse de rotation des outils: ± 3000tr / min

Avant de METTRE votre machine en MARCHE, veuillez LIRE attentivement la NOTICE du moteur AINSI que les instructions de ce MANUEL.

Dans le but d'améliorer ses produits et d'être en conformité avec les normes européennes, PILOTE 88 se réserve le droit de modifier sans préavis les caractéristiques.

• Introduisez les extrémités du guidon D sur le guidon E. Serrez au moyen des écrous de fixation F.
• Au moyen des colliers de gaines, attachez les câbles le long du guidon.
• Visser la tringle S avec la vis T sur la tringle U.

Mise en PLACE du BAC de ramassage

-Soulevez le volet arrière H, saisissez la poignée I, et introduisez les extrémités K de ramassage dans les logements L sur le châssis.

Dépose du BAC de ramassage

-Soulevez le volet arrière H, saisissez la poignée I et dégagez l'arrière.

Ce scarificateur est équipé d'un interrupteur électrique de sécurité contre tout démarrage accidentel. Presser d'abord l'interrupteur de sécurité et, sans lâcher, tirer le levier (fig. 1) contre le guidon. S390 E : sur le guidon est appliqué un anneau d'accrochage pour la rallonge. Fixer le câble (Fig. 2) pour protéger fiche et prise contre tout débranchement accidentel.

Avant toute intervention sur la machine, débrancher le fil de la bougie, ou le câble électrique. Pour l'entretien du moteur, se conformer à la notice du constructeur.

• Le scarticifer etper met de régénérer et d'airer votre plante abimée par la mousse, les mauvais herbes, etc..
• Pour un meilleur résultat, il est recommandé de tondre la pelouse, puis de la nettoyer soigneusement de façon à ne pas endommager les couteaux du scarificateur.
• La scarification s'effectue par des passages croisés, de manière à quadriller la zone de travail.
• L'opération est renouvelée deux fois par an, lors de la premièrement au printemps et lors de la année pour permettre à l'eau de bien s'infiltrer.

Réglage de la profondeur de travail

• Baisser la poignée de manœuvre (Rep 13) vers le bas pour descendre l'arbre porte-couteaux.
• Dévisser la vis de réglage (Rep 40) pour augmenter la profondeur de travail.
• Visser la vis de réglage pour diminuer la profondeur de travail

La profondeur du travail doit être de 5 mm.

Après quelques heures de fonctionnement, il est nécessaire de réajuster la profondeur de travail. - Pour effectuer tout déplacement ou transport, relever la poignée de manœuvre (Rep 13) vers le haut, pour remonter l'arbre porte-couteaux.

La profondeur de travail réglée n'est pas modifiée.

Conseils de sécurité

• Brancher la prise de courant (230 volts) pour permettre le démarrage du scarificateur :
• Appuyer sur le bouton A se trouvant sur le guidon, et en même temps, tirer le levier et laisser le bouton. Pour éteindre, lacher le levier.
• Travailler essentiellement avec des câbles de sécurité.
• Les broches doivent être étanches.
• Si le câble était abimé malgré toutes les précautions prises, débrancher tout de suite. Seulement

• Toutes les réparations doivent être effectuées dans l'atelier service clients.

TOUTES LE OPERATIONS DE MAINTENANCE ET DE PENNAFFE DOIVENT ETRE IMPERATIVÉMENT EFFECTUÉS DANS UN ATELIER SPECIALISSE (Nous tenons la liste des agents à leur disposition).

A Les mineurs ayant moins de 16 ans ne doivent pas utiliser le scarificateur. B L'utilisateur est responsable vis-à-vis des tiers dans la zone de travail. C La lame se trouve du côté opposé de l'utilisateur. D Avant de commencer la scarification, il faut enlever du gazon les éventuels corps étrangers. E Durant la coupe, il faut porter des chaussures robustes et un pantalon long. F Si du gazon, il faut imperativement arrêter les couteaux. G Avant de laisser sans surveillance la machine, il faut arrêter le moteur, il faut également débrancher la bougie ou débrancher la prise électrique. H L'entretien et le nettoyage de la machine ainsi que l'enlvement des dispositifs ne doivent être effectués que moteur arrêté, couteaux arrêtés, et seulement après avoir enlevé le fil de la bougie ou la fiche de secteur. I Avant d'enlever le bac ou avant le réglage de la profondeur de travail, il faut déconnecter le moteur et attendre l'arrêt des couteaux. Pour le scarificateur, il faut utiliser le dispositif de protection tel que le bac ou le déflecteur. K Lorsque le moteur tourne, il faut absolument éviter de mettre la main ou le bout des pieds sous le bord du carter ou dans le tunnel d'éjection. L La distance de sécurité donnée par le manche doit être toujours maintenue. En cas de scarification dans une pente, on recommande une prudence toute particulière (par exemple en suivant les pentes, dans le sens de la longueur, l'emploi de chaussures anti-dérapantes est recommandé ou de la largeur avec une corde accrochée au guidon). M Si la machine a le démarrage avec le démarrage de la traction vers le haut, il faut éviter de se placer du côté de l'expulsion de l'herbe. N Faire attention car il est très dangereux d'utiliser le scarificateur sans le bac à cause des couteaux en rotation et des objets expulsés. O L'essence est très inflammable (Défense de fumer). Pour le remplissage, utiliser un entonnoir. Le remplissage par essence directement dans le réservoir doit être effectué à l'air libre et à moteur arrêté. P Pour protéger les mains, il faut mettre des gants de protection pour le montage et le démontage des couteaux. Q On doit monter les couteaux en respectant les instructions prévues pour le scarificateur. S Avant de commencer la coupe, il faut contrôler que les couteaux sont bien fixés. En cas de nécessité de réaffûter les tranchants, cela doit être effectué sur les deux côtés pour éviter des déséquilibres. Dans le cas où les couteaux seraient particulièrement endommagés, on conseille de les remplacer. T Si la lame heurte un objet, il faut la faire vérifier par un technicien. U Le scarificateur à moteur à essence ne doit jamais fonctionner dans un local fermé à cause des gaz d'échappement. V Pour votre sécurité, ne jamais dépasser le nombre de tours indiqués sur la plaque signalétique. Dans le cas de scarificateur à moteur électrique, il faut vérifier à intervalles réguliers le câble. Le câble doit toujours être en parfait état. Il ne faut jamais faire rouler le scarificateur sur le câble d'alimentation. Dans le cas où cette éventualité se réaliserait, il faut avant tout enlever la fiche Schuko de la prise de secteur et ensuite le câble du scarificateur. Il faut ensuite contrôler le câble et voir s'il a des dommages éventuels. Il ne faut en aucune manière réparer le câble de façon provisoire avec du ruban isolant ou des dominos, etc... Lorsqu'on laisse la tondeuse sans surveillance, il faut débrancher la tondeuse du secteur. Durant la coupe, il faut toujours trainer le câble d'alimentation à l'arrêt du scarificateur, toujours du côté de l'herbe déjà coupée. Scarifier le gazon lorsqu'il n'est pas mouillé. Les câbles d'alimentation doivent être aux normes 05 RN - F selon DIN 57282/VDE 0282. La prise de secteur doit être en caoutchouc ou recouverte de caoutchouc.

Insérer le câble dans le porte-câble avant de brancher la prise de l'interrupteur

Avant toute intervention sur la machine, le moteur doit être arrêté, le fil de bougie déconnecté. Ne jamais mettre de carburant dans le moteur brûlant, attendre son refroidissement, utiliser un entonnoir ou autre pour éviter les éclaboussures.

Preparation:

(se reporter à la notice du moteur)

• Le moteur est livré sans huile, il convient de mettre une huile détergente de bonne qualité et de type 10 W30.
• Remplir le réservoir avec de l'essence

Sans plomb, sans aller jusqu'au débordement. En cas d'éclaboussures, essuyer avec un chiffon.

Démarrage du moteur :

Avant de lancer le moteur, s'assurer que personne ne se trouve dans la zone dangereuse des outils, ni à proximité du moteur. Se placer à côté derrière la machine.

Ouvrir le robinet d'essence, s'il y a lieu, mettre la manette du moteur sur "START" ou "CHOKE", faire de même avec la manette d'accélération. Saisir la poi

Saisie du lanceur et tirer énergiquement pour passer la compression du moteur. Lorsque le moteur tourne, ramener la manette du moteur sur "RUN" ou "MINI" et régler la vitesse avec la manette d'accelération.

Lorsque le moteur est chaud, amener la manette du moteur à mi-course pour le démarrer.

On arrête le moteur en plaçant la manette d'accélération au mancheron sur "STOP" ou en appuyant sur le bouton coupe-circuit s'il y a lieu.

11 rue des FERRY - 88200 REMIREMONT (France)
