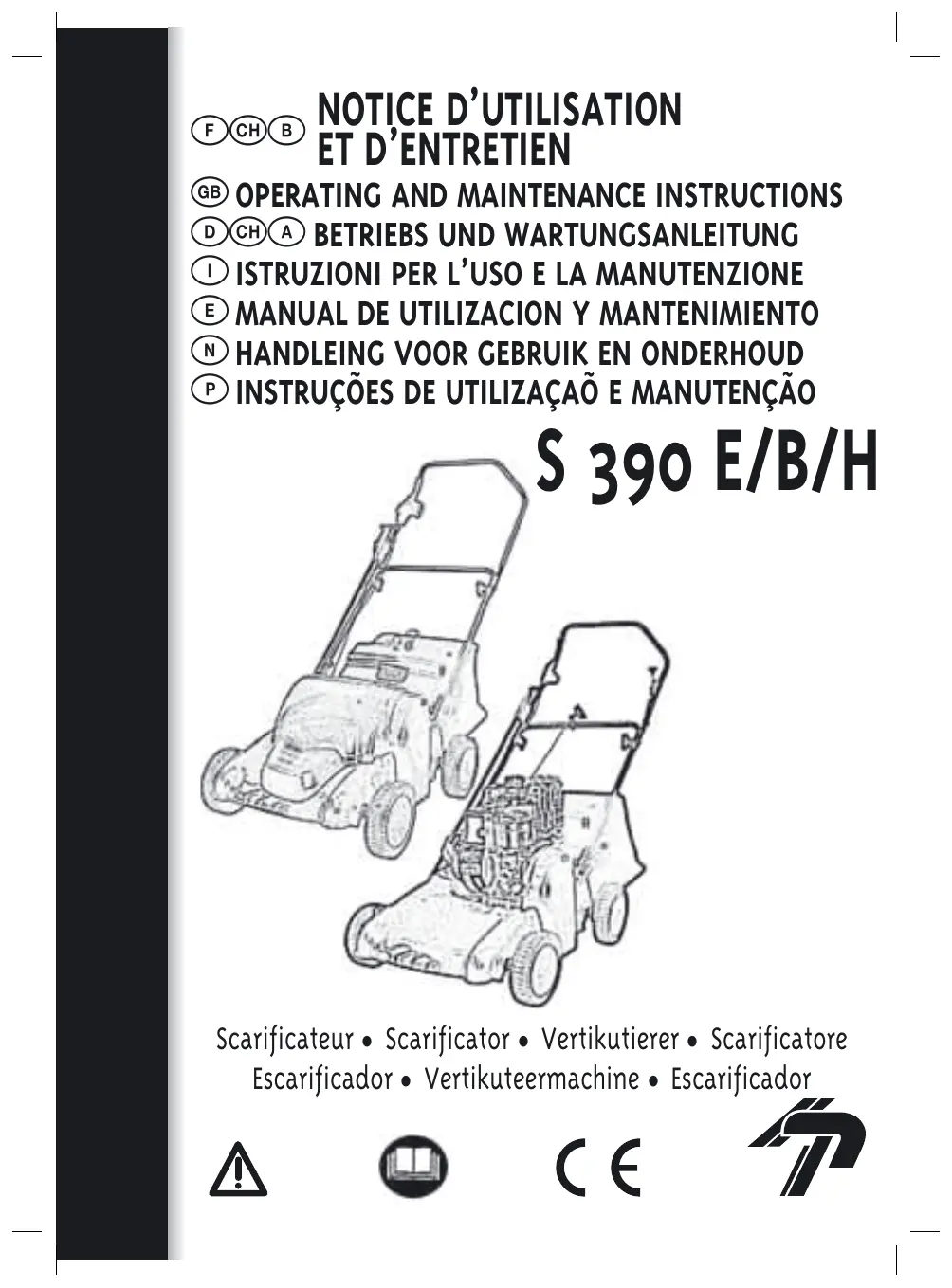

S 390 B - Tondeuse à gazon MOUNTFIELD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scarificateur / Tondeuse à gazon
Marque	MOUNTFIELD
Modèle	S 390 B
Poids	29 kg
Capacité du bac de ramassage	40 litres
Largeur de travail	38 cm
Profondeur de travail	5 mm (réglable)
Vitesse de rotation des outils	≈ 3000 tr/min
Transmission	Par courroie trapézoïdale
Vibrations au guidon	< 2,5 m/s²
Alimentation	Essence (moteur 4 temps, huile 10W30 requise)
Type de moteur	Moteur essence, démarrage par lanceur
Fonctions principales	Scarification et régénération du gazon ; élimination de la mousse et mauvaises herbes
Sécurité	Interrupteur de sécurité antidémarrage ; volet arrière ; bac de ramassage obligatoire
Réglage de profondeur	Poignée de manœuvre et vis de réglage
Entretien	Vidange huile moteur, affûtage des couteaux, vérification des câbles
Pièces détachées	Disponibles en atelier spécialisé (liste des agents sur demande)
Garantie et réparabilité	Réparations exclusivement en atelier agréé ; moteur garanti par le constructeur
Notice	20 pages, disponible en téléchargement gratuit
Informations générales	Utilisation pour pelouse abîmée ; passages croisés recommandés ; 2 fois par an

FOIRE AUX QUESTIONS - S 390 B MOUNTFIELD

Quelle huile moteur utiliser pour le scarificateur MOUNTFIELD S 390 B ?

Utilisez une huile détergente de bonne qualité, type 10W30. Le moteur est livré sans huile, il faut en ajouter avant la première utilisation.

Comment démarrer le moteur du S 390 B ?

Ouvrez le robinet d'essence, mettez la manette sur START/CHOKE, saisissez le lanceur et tirez énergiquement. Une fois chaud, placez la manette à mi-course. Arrêtez le moteur en mettant la manette sur STOP ou en appuyant sur le bouton coupe-circuit.

Quelle est la profondeur de scarification recommandée ?

La profondeur de travail doit être réglée à 5 mm. Utilisez la vis de réglage (rep 40) pour augmenter ou diminuer la profondeur.

Comment régler la profondeur de travail ?

Abaissez la poignée de manœuvre (rep 13) pour descendre l'arbre porte-couteaux. Dévisser la vis de réglage (rep 40) pour augmenter la profondeur, visser pour diminuer. Après quelques heures, réajustez si nécessaire.

Le sac de ramassage est-il obligatoire ?

Oui, le bac de ramassage doit être en place pour des raisons de sécurité. Ne jamais utiliser la machine sans le bac, car les couteaux en rotation peuvent projeter des objets.

Quelles précautions de sécurité observer ?

Portez des chaussures robustes et un pantalon long. Avant toute intervention, arrêtez le moteur et débranchez le fil de bougie. Ne jamais utiliser dans un local fermé. Vérifiez régulièrement le câble d'alimentation.

Comment entretenir les couteaux du scarificateur ?

Portez des gants de protection. Affûtez les deux côtés des couteaux pour éviter le déséquilibre. Remplacez les couteaux s'ils sont trop endommagés. Vérifiez leur fixation avant chaque utilisation.

Peut-on utiliser le scarificateur sur une pelouse mouillée ?

Il est déconseillé de scarifier un gazon mouillé ou détrempé. Pour un meilleur résultat, tondez d'abord la pelouse, puis nettoyez-la soigneusement avant la scarification.

Quelle est la fréquence de scarification recommandée ?

L'opération doit être renouvelée deux fois par an : une première fois au printemps et une seconde fois en automne pour favoriser l'infiltration de l'eau.

Que faire en cas de choc avec un objet pendant la scarification ?

Arrêtez immédiatement le moteur et débranchez la bougie. Faites vérifier l'appareil par un technicien agréé avant toute réutilisation.

MODE D'EMPLOI S 390 B MOUNTFIELD

• Poids: 29kg - Capacité du sac: 40 l Largeur de travail : 38 cm • Profondeur de travail : 5 mm
• Vibrations au guidon: < 2,5m/s^2 Transmission: par courroie trapézoidale. Vitesse de rotation des outils: ± 3000tr / min

Avant de metture votre machine en MARCHE, veuillez LIRE attentivement la NOTICE du moteur AINSI que les instructions de ce MANUEL.

Dans le but d'améliorer ses produits et d'être en conformité avec les normes européennes, PILOTE 88 se réserve le droit de modifier sans préavis les caractéristiques.

• Introduisez les extrémités du guidon D sur le guidon E. Serrez au moyen des écrous de fixation F.
• Au moyen des colliers de gaines, attachez les câbles le long du guidon.
• Visser la tringle S avec la vis T sur la tringle U.

Mise en PLACE du BAC de ramassage

-Soulevez le volet arrière H, saisissez la poignée I, et introduisez les extrémités K de ramassage dans les logements L sur le châssis.

Dépose du BAC de ramassage

-Soulevez le volet arrière H, saisissez la poignée I et dégagez l'arrière.

Ce scarificateur est équipé d'un interrupteur électrique de sécurité contre tout démarrage accidentel. Presser d'abord l'interrupteur de sécurité et, sans lâcher, tirer le levier (fig. 1) contre le guidon. S390 E : sur le guidon est appliqué un anneau d'accrochage pour la rallonge. Fixer le câble (Fig. 2) pour protéger fiche et prise contre tout débranchement accidentel.

Avant toute intervention sur la machine, débrancher le fil de la bougie, ou le câble électrique. Pour l'entretien du moteur, se conformer à la notice du constructeur.

• Le scarticiferum permet de regénérer et d'aérer votre pelouse abimée par la mousse, les mauvaises herbes, etc.
• Pour un meilleur résultat, il est recommandé de tondre la pelouse, puis de la nettoyer soigneusement de façon à ne pas endommager les couteaux du scarificateur.
• La scarification s'effectue par des passages croisés, de manière à quadriller la zone de travail.
• L'opération est à renouveler deux fois par an, lors de la première sécessive au printemps et lors de la année pour permettre à l'eau de bien s'infiltrer.

Réglage de la profondeur de travail

• Baisser la poignée de manœuvre (Rep 13) vers le bas pour descendre l'arbre porte-couteaux.
• Dévisser la vis de réglage (Rep 40) pour augmenter la profondeur de travail.
• Visser la vis de réglage pour diminuer la profondeur de travail

La profondeur du travail doit être de 5 mm.

Après quelques heures de fonctionnement, il est nécessaire de réajuster la profondeur de travail. - Pour effectuer tout déplacement ou transport, relever la poignée de manœuvre (Rep 13) vers le haut, pour remonter l'arbre porte-couteaux.

La profondeur de travail réglée n'est pas modifiée.

Conseils de sécurité

• Brancher la prise de courant (230 volts) pour permettre le démarrage du scarificateur :
• Appuyer sur le bouton A se trouvant sur le guidon, et en même temps, tirer le levier et laisser le bouton. Pour éteindre, lacher le levier.
• Travailler essentiellement avec des câbles de sécurité.
• Les broches doivent être étanches.
• Si le câble était abimé malgré toutes les précautions prises, débrancher tout de suite. Seulement

• Toutes les réparations doivent être effectuées dans l'atelier service clients.

TOUTES LE OPERATIONS DE MAINTENANCE ET DE PENNAFFE DOIVENT ETRE IMPERATIVÉMENT EFFECTUÉS DANS UN ATELIER SPECIALISSE (Nous tenons la liste des agents à leur disposition).

A Les mineurs ayant moins de 16 ans ne doivent pas utiliser le scarificateur. B L'utilisateur est responsable vis à vis des tiers dans la zone de travail. C I lame se trouve du cote opposé de I utilisateur. D Avant de commencer la scarification, il faut enlever du gazon les éventuels corps étrangers. E Durant la coupe, il faut porter des chaussures robustes et un pantalon long. F Si, por transporter la machine, on doit la foulever, il faut d'abord arreter le moteur et attendre l'arrêt des couteaux. Durant le déplacement hors du gazon, il faut imperativement arrêt les couteaux. G Avant de laisser sans surveillance la machine, il faut arreter le moteur, il faut également debrancher la bougie ou debrancher la prise electrique. H L'entretien et le nettoyage de la machine ainsi que l'enlvement des disposifits ne doivent et effectue que moteur arrêté, couteaux arrêtés, et seulement lorsqu'on enlevé le fil de la bougie ou la fiche de secteur. I Avant d'enlever le bac ou avant le reglage de la profondeur de travail, il faut deconneter le moteur et attendre l'arrêt des couteaux. Pour le scarificateur il faut utiliser le dispositif de protection tel que le bac ou le deflecteur. K Lorsque le moteur tourne, il faut absolument eviter de metre la main ou le bout des pieds sous le bord du carter ou dans le tunnel d'ejction. L La distance de sécurité donnée par le manche doit être toujours maintainue. En cas de scarification dans une pente on recommende une prudence toute particuliere (par exemple en suivant les pentes, dans le sens de la longueur, l'emploi de chaussures anti-dérapantes est recommendé ou de la largeur avec une corde accrochée au guidon). M Si la machine a le démarre avec le démarrage de la traction vers le haut, il faut éviter de se placer du côté de l'expulsion de l'herbe. N Faire attention car it es tres dangereux d'utiliser le scarificateur sans le bac a cause des couteaux en rotation et des objets expulsés. O L'essence est très inflammable (Défense de fumer). Pour le replissage, utiliser un entonnoir. Le replissage par essence directement dans le réservoir doit être effectue à l'air libre et à moteur arrêté. P Pour protéger les mains il fautmettre des gants de protection pour le montage et le démontage des couteaux. Q On doit monter les couteaux en respectant les instructions prévues pour le scarificateur. S Avant de commencer la coupe il faut contrcler que les couteaux sont bien fixés. En cas de nécessite de reaffuter les tranchants, eci doit etre effectue sur les deux cotés pour eviter de desdéquilibrer. Dans le cas où les couteaux seraient particulierement endommages, on conseille de les remplaces. T Si la lame heurte un objet, il faut la faire vérifier par un technicien. U La scarificateur a moteur a essence ne doit jamais fonctionner dans un local fermé a cause des gaz d'échéappement. V Pour vous sécurité, ne jamais dépasser le nombre de tours indiqués sur la plaque signalétique. Dans le cas de scarifcauteur a motre electrique, il faut vérifier a intervalles régulier de cable. Le cable doit toujours etre en parfait etat. Il ne faut jamais faisie rouler le scarifcauteur sur le cable d'alimentation. Dans le cas ou cette eventualite se réalisait, il faut avant tout enleve la fiche Schuko de la prise de secteur et ensuite le cable du scarifcauteur. Il faut ensuite contrêter le cable et voir s'il a des dommages éventuels. Il ne faut en aucune manière répérapper le cable de façon provisoire avec du ruban isolant ou des dominos, etc... lorsqu'el on laïse la tondeuse sans surveillance, il faut débrancher la tondeuse du secteur. Durant la coupe, il faut tousiers trainer le cable d'alimentation à l'arrête du scarticateur, tous jours du côte de l'herbe déjà coupée. Scarifier le gazon lorsqu'il n'est pas fouillou. Les cables d'alimentation doivent etre aux normes os RN-F selon DIN 57z82/VDE o282. La prise de secteur doit etre en caoutchou ou recouverte de caoutchouc.

Insérer le câble dans le porte-câble avant de brancher la prise de l'interrupteur

Avant toute intervention sur la machine, le moteur doit être arrêté, le fil de bougie déconnecté. Ne jamais mettre de carburant dans le moteur brûlant, attendre son refroidissement, utiliser un entonnoir ou autre pour éviter les éclaboussures.

Preparation:

(se reporter à la notice du moteur)

• Le moteur est livré sans huile, il convient de mettre une huile détergente de bonne qualité et de type 10 W30.
• Remplir le réservoir avec de l'essence

Sans plomb, sans aller jusqu'au débordement. En cas d'éclaboussures, essuyer avec un chiffon.

Démarrage du moteur :

Avant de lancer le moteur, s'assurer que personne ne se trouve dans la zone dangereuse des outils, ni à proximité du moteur. Se placer à côté derrière la machine.

Ouvrir le robinet d'essence, s'il y a lieu, mettre la manette du moteur sur "START" ou "CHOKE", faire de même avec la manette d'accélération. Saisir la poi

Saisie du lanceur et tirer énergiquement pour passer la compression du moteur. Lorsque le moteur tourne, ramener la manette du moteur sur "RUN" ou "MINI" et régler la vitesse avec la manette d'accelération.

Lorsque le moteur est chaud, amener la manette du moteur à mi-course pour le démarrer.

On arrête le moteur en plaçant la manette d'accélération au mancheron sur "STOP" ou en appuyant sur le bouton coupe-circuit s'il y a lieu.

11 rue 328ines FERRY - 88200 REMIREFONT (France)

Pouadat for tchdng en Kiennne

E-mail: [e-mail] - Site internet: www.pilote88.fr
