Type de produit	Lave-vaisselle intégrable
Marque	DE DIETRICH
Modèle	DVH 938 WE1
Capacité	12 couverts
Programmes de lavage	Intensif, Normal, Éco, Rapide 30 min, Trempage, ICS (Intelligent Control System)
Consommation d'énergie par cycle	1,3 à 1,8 kWh
Consommation d'eau par cycle	4,5 à 16,5 L
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids net	45 kg
Alimentation électrique	230 V ~ 50 Hz, 10 A
Système de sécurité	Anti-débordement, anti-fuite, sécurité totale (tuyau avec arrêt automatique)
Adoucisseur d'eau	Réglable selon la dureté de l'eau (6 positions H0 à H6)
Réglage du panier supérieur	Oui, en hauteur (2 positions)
Panier à couverts	Coulissant et amovible, avec grilles de séparation
Filtres	3 éléments : filtre à déchets, filtre principal, micro-filtre
Produits lessiviels compatibles	Détergent classique (poudre, liquide, pastille), sel régénérant, liquide de rinçage, pastilles multifonction (2 en 1 à 5 en 1)
Option 4 en 1	Oui, avec réglages « Séch'net » ou « Transparence éclats »
Entretien courant	Nettoyage régulier des filtres ; programme d'entretien sans vaisselle tous les 3 à 4 mois
Niveau sonore	48 dB(A) (estimation)
Pièces détachées d'origine	Recommandées pour toute réparation (disponibles auprès du service après-vente)

FOIRE AUX QUESTIONS - DVH 938 WE1 DE DIETRICH

Comment régler l'adoucisseur d'eau ?

Pour régler l'adoucisseur, accédez au menu en maintenant la touche Set appuyée jusqu'à entendre un double bip. Utilisez les touches < > pour choisir le réglage (H0 à H6) correspondant à la dureté de votre eau mesurée avec la bandelette fournie. La validation est automatique après 10 secondes.

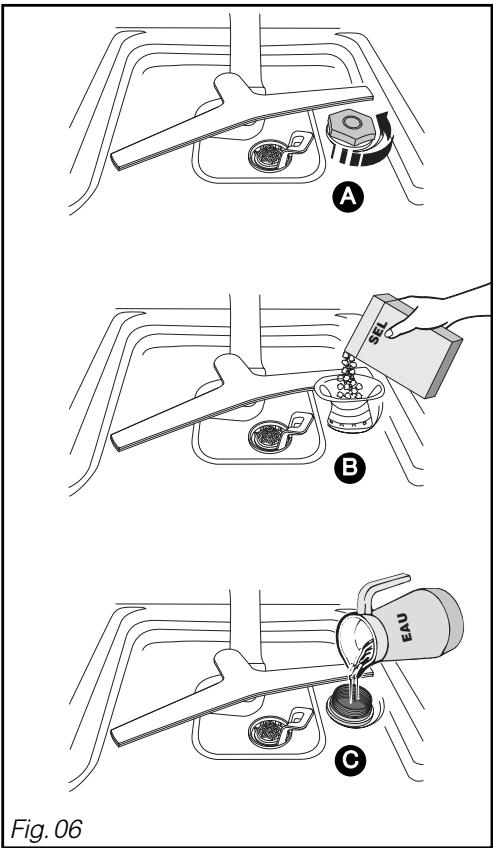

Quand faut-il ajouter du sel régénérant ?

Le voyant Sel s'allume lorsque le niveau est bas. Remplissez le réservoir avec du sel spécial lave-vaisselle jusqu'à ras bord (la première fois, remplissez aussi d'eau). Le voyant s'éteint après un cycle lorsque le sel est dissous.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la prise est sous tension, le robinet d'eau ouvert, et que la porte est bien fermée. Annulez toute programmation erronée en appuyant 3 secondes sur Start/C. Si le problème persiste, consultez les codes d'erreur (ex. d01 pour défaut d'alimentation eau).

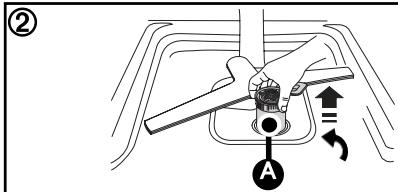

Comment nettoyer les filtres ?

Démontez les trois éléments : filtre à déchets (A), filtre principal (B) et micro-filtre (C). Nettoyez-les soigneusement sous l'eau courante. Remontez en ordre inverse et verrouillez le filtre à déchets d'un quart de tour.

Quel programme choisir pour une vaisselle très sale ?

Sélectionnez le programme Intensif (prélavage chaud, lavage à 70°C) pour les casseroles, plats très sales et graisseux. La durée est d'environ 120-140 minutes.

Pourquoi y a-t-il des traces blanches sur la vaisselle ?

Cela peut être dû à un calcaire (eau dure) ou à un excès de sel. Vérifiez le réglage de l'adoucisseur, le niveau de sel, et utilisez du liquide de rinçage. Si l'eau est trop douce, cela peut aussi opaliser le verre.

Comment activer l'option 4 en 1 ?

Appuyez longuement sur Set jusqu'au bip. Ensuite, sélectionnez le réglage de dureté H0, H1 ou H2, puis appuyez sur la touche 4/1 pour choisir entre « Transparence éclats » (voyant clignotant) ou « Séch'net » (voyant allumé). La validation est automatique.

Que faire en cas de code d'erreur d01 ?

Le code d01 indique un défaut d'alimentation en eau. Vérifiez que le robinet est ouvert et que le tuyau d'arrivée n'est pas plié. Si le problème persiste, contactez le service après-vente.

Comment entretenir l'appareil pour une longue durée ?

Nettoyez les filtres régulièrement, effectuez un programme d'entretien sans vaisselle tous les 3-4 mois avec un produit spécial lave-vaisselle, et utilisez exclusivement des produits adaptés (détergent, sel, rinçage). En cas d'arrêt prolongé, débranchez l'appareil et fermez le robinet.

Peut-on utiliser des pastilles multifonction ?

Oui, si la dureté de l'eau est inférieure à 25°F (2,5 mmol/l). Activez l'option 4 en 1 et réglez l'adoucisseur sur H0, H1 ou H2. Les pastilles multifonction contiennent détergent, sel et rinçage intégrés, mais peuvent nécessiter d'ajuster le réglage de séchage ou brillance.

MODE D'EMPLOI DVH 938 WE1 DE DIETRICH

Vous venez d'acquérir un Lave-vaisseau DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.

Votre nouveau Lave-vaisselle DE DIETRICH s'intègrera harmonieusement dans votre cuisine et alliera parfaitement les performances de lavage et séchage et la capacité d'utilisation. Nous avons voulu vous offrir un produit d'excellence.

Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouveau Lave-vaisselle DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et retrouvez-nous aussi sur notre site www.dedietrich-electromenager.com sur lequel vous trouvez nos dernières innovations ainsi que des informations utiles et complémentaires.

Les nouveaux objets de valeur

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

www.dedietrich-electromenager.com

1/ À l'attention de l'utilisateur

• Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5

2/ Description de votre appareil

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande 7

• La durée de l'eau en France 8

4/ A FAIRE avant la première utilisation

• Mesurez la durée de l'eau et choix du détergent 9 Tableaux de dureté 9

5/ Produit lessiviels et reglages de l'adoucisseur

Pour les produits classiques : 10 Pour les produits multifonctions : l'option "4 en 1" 11

8/ Equipement de votre lave-vaisselle

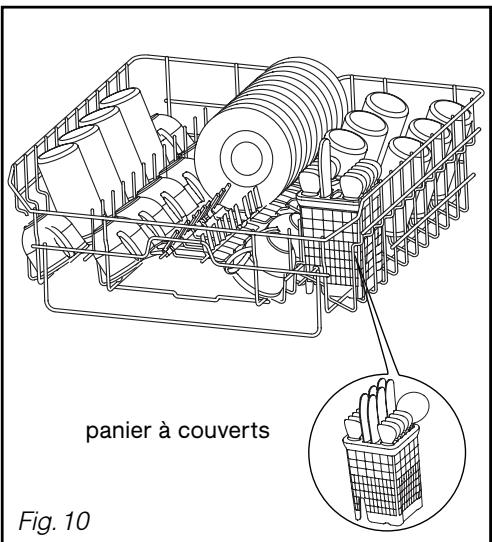

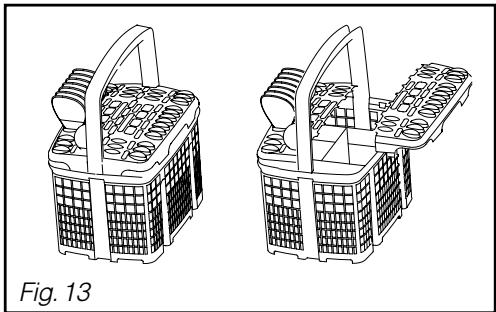

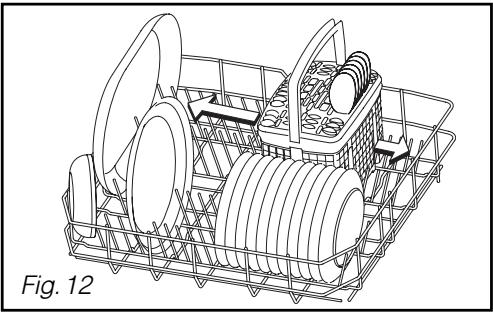

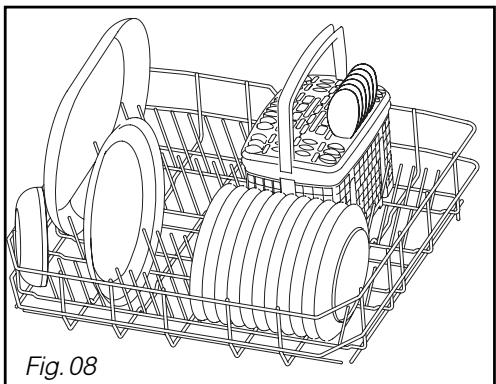

Le panier inférieur 14 Le panier supérieur 15 Le panier à couvert 16

12/ Nettoyage de votre appareil

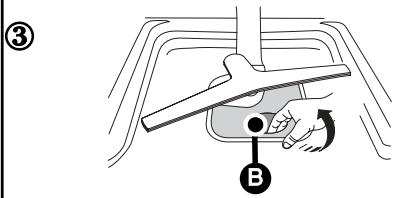

Nettoyage des filtres à déchets 22

14/ Service après-vente

• Interventions - Relations consommateurs 29

INDICATIONS POUR LES LABORATOIRES D'ESSAIS 30

Important: Conservez cette notice d'utilisation avec vos appareil. Si l'appareil devant être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser vos appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Installation

• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'a pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.
• Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
• Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur.
• Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre.
• Une fois votre appareil installé, la prise doit rester accessible.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés. Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Les parois du lave-vaisselle ne doivent en aucun cas être percées.

Sécurité des enfants

• Cet appareil doit être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
• L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
• Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants. Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : Risque d'étouffement.

Utilisation

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• N'utilisez que des produits spécialement conçus pour votre lave-vaisselle (Sel adoucissant, Detergent et produit de rinçage).

• Évitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre appareil avant toute intervention technique.
• Évitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage par la chaleur;
• N'introduisez pas dans votre lave-vaiselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

Protection de l'environnement

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive française 2002/96/CE sur les déchets d'équipements électriques et

électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE économique et écologique

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaisseau. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaiselle et en fonction de son degré de salissures.
• Évitez les surdosages de détergents, de sel régénérant et de liquide de rincage. Observez les recommandations inscrites dans ce guide (pages 9-10-11) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir pages 10-11).

- Presentation generale du lave-vaisselle

Bandeau de commande

F Réervoir à sel régénérant

Panier supérieur

C. Filtre à déchets

Distributeur de produits de lavage

Filtre principal

D Fil gabarit anti-blocage

Distributeur de produit de recharge

Bras d'aspersion inférieur

Plaque signalétique (Réf. S. A. V)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences des équipements peuvent apparaître entre votre appareil et les descriptions générées.

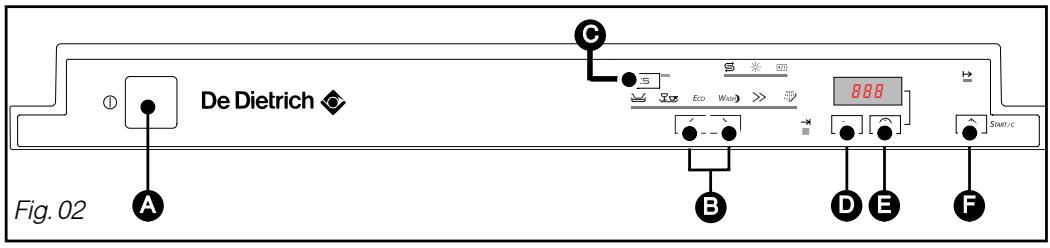

On/off:

Appuyez sur cette touche pour mettre votre lave-vaisselle en marche.

Choix d'un programme : procedez par appui court successif sur l'une ou l'autre touche pourCHOISIR VOYRE PROGRAMME.

appuyez sur cette touche pour sélectionner le programme automatique

• Un appui long : accès aux menus de réglages : - réglage de l'adoucisseur,
• activer ou désactiver l'usage du "sel régénérant", du "produit de rinçage" ou "4 en 1" (selon réglage adoucisseur page suivante). - bip fin de programmes,

Appuyez sur cette touche pour différer le programme de 1 à 12 heures.

F Start / C: Appuyez sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant 3 secondes.

Les voyants:

allumé; vous indique le manque de sel régénérant.

Liquide de rinçage :

allumé; vous indique le manque de produit de rincavage.

allumé; vous indique que votre lave-vaisselle est réglé pour utiliser les pastilles “4 en 1".

allumé ; vous indique que votre programme est en cours.

Fin de programme

allumé ; vous indique que votre programme est terminé.

Remarques :

Un court signal sonore (bip) confirme la sélection de la touche, à l'exception de la touche "On/Off".

Important : pour que yo

Pour que vous lave-vaisselle vous donne un résultat de lavage et de séchage impeccable et sans trace, vous devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire, plus elle est dite «dure».

Selon la dureté de l'eau de votre ville, utilisez les produits les plus adaptés.

• Il existe plusieurs types de produits. Comment désir ?

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.

Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). Le Sel régénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important :

N'utilise en aucun cas de liquide pour vaisselle à la main.

Pour un comportement d'utilisation, et dans certaines conditions de durée d'eau seulement < 25^, les pastilles multifonction peuvent rendre superflue l'utilisation de liquide de rinçage et ou de sel.

• Les "2 en 1" contiennent des détergents, du liquide de rincage ou un agent faisant fonction de sel.
• Les "3 en 1" contiennent des détergents, du liquide de rincage et un agent faisant fonction de sel.
• Les "4 en 1", "5 en 1",... contiennent des additifs qui préviennent par exemple l'usure des verres de mauvaise qualité ou préviennent les risques de corrosion de l'inox.

Important :

Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute, contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.

- Mesurez la DURETE de l'eau

Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave-vaisselle, ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau. Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.

Tableeaudurete

Bandelette	□□□□□	■□□□□	■□□□□	■□□□□	■□□□□	■□□□□	■□□□□
Dureté	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
Eau	Non dure	Peu dure	Peu dure	Dure	Dure	Dure	Très dure
Adoucissement et usage de sel	Facultatif	Indispensable si produits classiques	Indispensable si produits classiques	Indispensable	Indispensable	Indispensable	Indispensable
Utilisation possible de produits classiques ①				Utilisation exclusive de produits classiques ①
1	P ou L ou R	+ S + R		P ou L ou R	+ S + R
— ou ② multifonction
②

1 produits classiques : P : détergent poudre ou L : détergent liquide ou pastille simple

• S : Sel régénérant + R : produit de Rincage

2 produits multifonction : pastilles "multifonction"

FR 5/ Produits lessiviels et reglage de l'adoucisseur

• Voiture appareil doit être réglé spécifique pour l'utilisation des produits classiques.

- Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :

• Accédez au réglage par un appui long sur "Set" jusqu'à entendre un double signal sonore (bip long).
• L'écran affiche SEE pour vous indiquer que vous êtes en mode réglage.
• Pour régler et modifier le réglage, selon la durée de l'eau, procédez par appuis courts successifs sur l'une ou l'autre touche [< >]. L'écran vous indique le réglage H0, H1, H2 etc... - La validation est automatique après 10 secondes environ sans appui sur "Set".

Bandelette	□□□□□	■□□□□	■■□□□	■■□□□	■■□□□	■■□□□	■■□□□
Dureté	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
	0-1 mmol/l	1-1.8 mmol/l	1.8-2.5 mmol/l	2.5-4 mmol/l	4-5.5 mmol/l	5.5-7 mmol/l	>7 mmol/l
Produitsclassiques	H3	H1	H2	H3	H4	H5	H6

réglage sortie usine H

Important : il est très important

• En cas de réglage trop faible risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

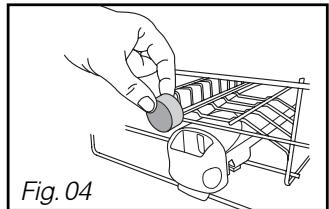

Les pastilles classiques

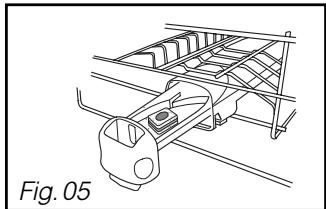

non multifonction dans le compartiment extérieur (Fig 04)

ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 05)

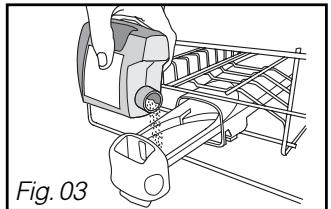

Les poudres ou les liquides dans le tiroir du distributeur (fig 03)

Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommendons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes.

Important : conservez ce

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.

N'utilisez que des produits spécialement conçus pour lave-vaisselle.

- Pour les produits multifonction: l'option 4/1

• Voiture d'appareil peut être réglée spécialement pour l'utilisation des produits multifonction dans le cas d'une dureté de eau <a 25oF ou <a 2,5 mmol/l.

Conseil :

Pour mieux répondre à la diversité des produits multifonctions, l'option "4 en 1" de votre lave-vaisselle propose deux réglages possibles, accessibles par la touche "Set".

«séch'net» renforce le résultat de séchage en cas de performance moindre du produit multifonction de type “2 en 1”, “3 en 1” ou “4 en 1”. «Transparence éclats» vous permet de privilégier la brillance de la vaisselle quel que soit le type de produit multifonction utilisé.

Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :

• Accédez au réglage par un appui long sur "Set" jusqu'à entendre un double signal sonore (bip long).

-L'écran affiche SEL pour vous indiquer que vous êtes en mode réglage.

• Pour utiliser les pastilles multifonction, vous devez sélectionner le réglage H0 ou H1 ou H2, selon la durée de

L'eau. Pour cela, procédez par appuis successifs sur l'une ou l'autre touche

- Procédez éventuellement au réglage de l'option 4/1

• 4/1(voyant éteint) désactive la fonction "4/1". 4/1 (voyant clignotant) active la fonction "4/1" avec le réglage "Transparence Eclats".
• 4/1 (voyant allumé) active la fonction "4/1" avec le réglage "Sèch net".
• La validation est automatique après 10 secondes environ sans appui sur "Set".

4/1 < >	Bandelette	□ □ □ □	□ □ □ □	□ □ □ □
	Dureté	0-10°F	10-18°F	18-25°F
		0-1 mmol/l	1-1.8 mmol/l	1.8-2.5 mmol/l
	Produits multifonction Fonction désactivée	HG 4/1	H1 4/1	H2 4/1
	Produits multifonction "Transparence Eclats"	HG 4/1	H1 4/1	H2 4/1
	Produits multifonction "Séch'net"	HG 4/1	H1 4/1	H2 4/1

Important :

7. Le réglage produits multifonction permet de désactiver les voyants d'alerte de produits de sel uniquement sur H0 et "4 en 1".

Le chargement de la pastille multifonction

Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommendés pour lave vaisse.

• Disposez la pastille dans le compartiment extérieur (Fig. 04 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig. 05 page précédente). - Fermez le distributeur.

6/ Chargement du SEL regenerant

Le chargement du sel régénérant (Fig. 06)

Important :

Utilisez du sel régénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.

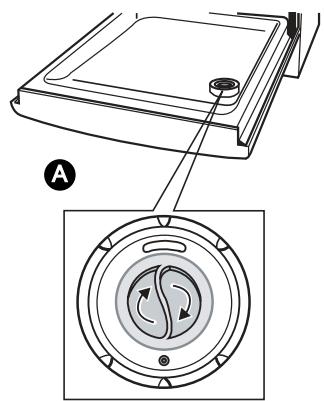

A Dévissez et enlevez le bouchon du réservoir de sel. B Remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisse. Utilisez l'entonnoir livré avec votre lavevaisselle. La première fois, complètez avec de l'eau jusqu'au bord du réservoir.

• Réévaluation du niveau de sel régénérant:

Il s'éclaire lorsqu'il faut ajouter du sel. APRÈS un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.

Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Important :

En cas de débordement du sel, il est recommandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Révissez bien à fond le bouchon du réservoir.

7/ Chargement du produit de rincage

Le produit de rincage (Fig. 07)

Important :

Utilisez du produit de rinceage spécial lave-vaisselle, il vous permettra d'obtenir une vaisselle sèche et brillante.

A B Remplissez le réservoir de produit de rinçage à la mise en service jusqu'à affleurer le haut du levier de réglage.

Réglage non nécessaire, le réglage d'origine est 2. Après quelques cycles, en cas de mauvais séchage ou de traces, augmenter le réglage en tournant le levier (fig. 07 : repère 3 pour augmenter)

• Refermer bien à fond
• Repérage du niveau de liquide de rinçage :

Il s'éclaire lorsqu'il faut ajouter du produit. Il peut être désactivé comme indiqué dans le paragraphe "Pour les produits multifonction" tableau de réglage.

Important :

En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.

Lever de réglage

Très important :

Vaisselle non appropriée pour le lavage en machine

• Les planches à découverts en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre, Laveisselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

Le PANIER inférieur

Disposez la vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poèles de grand diamètre sur les côtés.

Évitez d'intercaler, d'accélérer et de superposer les assiettes plates et creuses. (Fig. 08)

Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 09) (selon modulo).

Conseil :

Lorsque vous rentrez le panier inférieur, vérifiez qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Déchéance de la vaisse

Videz d'abord le panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

Le PANIER supérieur

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Vous pouvez ranger également tasses, louches etc... sur les supports escamotables (Fig. 10)

Conseil :

Orientez le creux des verres, des talbles bons vers le bas.

-Réglage en hauteur du panier supérieur

(selon modulo)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 11)

① Réglage en position HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

② Réglage en position BASSE :

Soulevez-vous le panier à fond des deux côtés pour déverrouiller et raccompagnez-le ensuite jusqu'à la position basse.

Important :

Vérifie que le réglage des deux glissières est à la même hauteur : panier à l'horizontale.

8/ Equipement de votre lave-vaissell

Le panier à couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi, vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 12).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle).

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 13)

Pour un lavage et un séchage optimum, utilisez ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

Important :

Pour des raisons de sécurité, nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Évitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

Porte mal fermée

Le voyant "En cours" s'allume lorsque la porte est mal fermée.

- La sécurité anti-débordement

Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

La sécurité totale

Ce tuyau d'alimentation est équipé d'un mécanisme qui interrompt l'alimentation d'eau directement au robinet en cas de fuites d'eau.

Affichage en cas d'anomalies

En cas d'anomalies, le voyant "Fin" clignote rapidement.

L'écran affiche le code de l'anomalie : reportez-vous au tableau page 24.

10/ LES PROGRAMMES DE LAVAGE

Tableau des programmes

Type de vaisselle : - porcelaine, casseroles, couverts, verres, etc...

Quantité, type, état des résidus alimentaires.

Résistante

Très sale. Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin, sauce etc..

Mixte

Normalement sale soit une quantité normale de résidus adhérents et gras.

Mixte

Normalement sale

Lavage en basse température, économique et particulièrement adapté aux lessives enzymatiques.

Programmes

Déroulement du programme.

Intensif

prélavage chaud

lavage 70°C

rinçage

rinçage chaud

Sechage

énergie (kWh))

120' - 140'

14,5-16,5I.

1,7-1,8 kWh

Normal

préavage

lavage 65°C

rincage

rincage chaud

Sechage

90' - 120'

14,5-16,5I.

1.5 - 1.6 kWh

Eco

préavage

lavage 55°C

rincage

rincage chaud

Sechage

130' - 150'

14,5-16,5I.

1,3-1,4 kWh

Ces valeurs se réfèrent :

• à des conditions normales d'utilisation avec des produits séparés (détergents, sel, produit de rinçage).
• à des conditions d'utilisation de produits multifonction seulement.

Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rincage et de la tension de l'alimentation.

WASH

10. LES PROGRAMMES DE LAVAGE

	Mixte	Mixte	Mixte	Mixte
ECO	Normalement sale soit une quantité normale de résidus adhérents et gras. Programme plus long car économique en énergie.	Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselet quotidienne avec une quantité réduite de résidus non séchés et non gras.	Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselet en attente du lavage prévu le lendomain ou le surlendomain.	Intelligent Control SystemDétection automatique du degré de salissure. Optimise les résultats en privilégiant les économies d'énergie.
	WASH*	Rapide >>	Trempage <<	ICS
			prélavage froid	prélavage
	lavage 50°C	lavage 45°C		lavage 55/65°C
	rinçage	rinçage		rinçage
	rinçage chaud	rinçage chaud 60°C		rinçage chaud
	Séchage	Séchage		Séchage
	160' - 165'	30'	15'	100' - 130'
	12 - 14 l.	11 l.	4,5 l.	14,5 - 16,5 l.
	1,05 - 1,30 kWh	0,8 kWh	0,02 kWh	1,4 - 1,6 kWh

Programmes préconisés :

EN50242

IEC 436/DIN 44990

Conseil :

Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont avez besoin selon le type de vaisse, la quantité et l'état des résidus alimentaires.

Départ immédiat d'un programme

Après avoir mis votre apparéil sous tension en appuyant sur "On/Off" A, CHOISSEZ VOIRRE programme en appuyant sur l'une ou l'autre touche ou le programme automatique en appuyant sur la touche ICS.

• Lorsqu'un programme est sélectionné, le voyant associé s'allume.

Appuyez sur "Start/C". Le voyant "En cours" s'allume, refermez la porte, le programme commence.

Un court signal sonore (bip) confirme la sélection de la touche, à l'exception de la touche "On/Off".

Durée du programme

Temps restant

Fin du programme

Départ différé d'un programme

Différez votre programme de 1 à 12 heures par appuis successifs sur la touche “Départ différé” E selon votre choix.

Validez en appuyant sur "Start/C" F

L'écran décompte d'heure en heures jusqu'au départ du programme.

Attente départ différé

10H

Annulation d'un programme

Appuyez sur la touche "Start/C" pendant quelques secondes.

La programmation

Le voyant clignote 15 minutes avant la fin du programme puis devient fixe lorsque le programme est terminé.

Fin du programme

-Réglage signal sonore

Le réglage permet d'activer ou de désactiver le bip en fin de programme.

• Accédez au réglage par un appui long sur "Set" jusqu'à entendre un double signal sonore (bip long). Sélectionnez votre choix en appuyant sur la touche "Départ différé" Ⓒ :
• bip activé : un signal sonore se fait entendre et le voyant “Fin” → clignote. - bip désactivé : aucun signal sonore et le voyant “Fin” est éteint.

La validation est automatique, après 10 secondes environ.

Arrêt de l'appareil

Lorsque le programme est terminé, appuyez sur la touche "On/Off".

- Nettoyage des filtres a dechets

Le système de filtration est composé de plusieurs éléments :

A-Le filtre à déchets. - Le grand filtre principal. - Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

Actions:

⑤ Nettoyez soigneusement les filtres A, B et C sous l'eau courante. (Fig. 15)

Remontage :

Procédez dans l'ordre inverse en positionnant les filtres C, B, puis A.

Important : n'oubliez pas

N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour bien à fond.

Fig. 14

Fig. 15

Périodiquement

Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien sans vaisselle pour éliminer tout dépôt éventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Arrêt prolongé

Nettoyez complètement votre lave-vaiselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaiselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez AAPARAVANT un programme de trempage.

Entretien courant

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

d01 : défaut d'alimentation eau (robinet)	d07 : défaut Débordement / Antifuite
d02 : défaut vidange	d08 : défaut de distribution arrosage
d03 : défaut de chauffage	d11 : défaut capteur de pression
d04 : défaut température	d12 : défaut replissage (détction entrée eau)
d05 : défaut moteur	d13 : défaut de chauffage
d06 : défaut moteur	d14 : défaut d'installation: mauvais raccordement vidange ou débit et robinet insuffisant.

Conseil :

Lorsqu'un des defaults ci-dessus est survenu et en cas d'appel à un dépanneur, n'oublie pas de lui communiquer le message affiché (d01, d02....) afin de lui faciliter la tâche.

Problème	Causes possibles	Que faire?
La portetretombe lourdement à l'ouverture (modèle intégrable)	- ressorts de portepas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La porto ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable)	- ressorts de portetrop tendus.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un pan-neau bois (panneau agglo si provisoire), et régler les res-sorts.
La portet"accroche" à la ferme-ture	- appareil bancal	- réglez les pieds.
	- portemal centrefée par rapport à la cuve.	- recentrer en réglient les pieds AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côte puis l'autre.
Petite fuite autour ou sous l'ap-pareil	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
	- fuite provenant de l'appareil.	- fermer l'arrivée d'eau et appe-ler un technicien.
Petite fuite à la porte	- appareil bancal, pas de niveau.	- ajuster les pieds régables.
	- portemal centrefée par rapport à la cuve.	- régler les pieds AR

Les voyants

Problème	Causes possibles	Que faire?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence.
Lesvoyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délal de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour alli- menter tous les apparciels en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bou- ton départ. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise et fissible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.

En cas d'anomalies de fonctionnement

Problème	Causes possibles	Que faire?
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas (cf tableau défaut 02).	- opercule sur siphon d'évier non retireré. - tuyau vidange coudé. - filtres totallyment obstrués. - pompé bloquée.	- restorer l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien.
L'appareil est bloqué (cf tableau défaut 14).	- installation de vidange non conforme : vidange trop basse ou tuyau trop,enforcé. - syphonnage : l'appareil vidange en même temps qu'il remplit.	- respecter les cotes d'installa-tion de la canne de vidange.

Mauvais résultat de LAVAGE

Problème	Causes possibles	Que faire?
Traces alimentaires, redépositions, "grains de sable" dans les verres	-VAISSELLE MAL-disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).-moulinet supérieur bloqué par couvert, plat..-filtre mal verrouillé se soulèvependant le lavage.-tamis microfiltre encrassé.-Une ou plusieurs ouïes de moulinet bouchées.	- Bien ranger la vaisselle, utiliser les zones et accessoires les mistrs adaptés à chaque type de pieces(voir notice).-vérifier libre rotation du moulinet(fil gabarit), régler le panier en position haute si besoin.-vérifier placage et verrouillage du filtre(le tourner"à fond"vers la droite).-démonter et nettoyer tous les filtrres(à l'eau tiège), y compris le tamis(1 fois par mois).-démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net(n'utilisez aucun ustensile qui pourrait déterminer les ouïes).Remonter le moulinet.
Traces graisseuses	-dose lessive trop faible, les-sive peu performante, produitéventé.-programme mal adapté(trop BASSE T°,durée trop courte).	-augmenter la dose, essayer une autre dessive.-choisis programme avec tem-pérature supérieure.

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

MAUVAIS RÉSULTAT DE LAVAGE...

Traces blanches identities nature des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant éteint = OK).
	- traces de sel (gout salé sur vaisselle).	- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identities nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme mistroux adapté avec une température plus élevé.
	- si vous utilisez un produit mul-tifonction.	- utilisez l'options "4 "en 1" (selon modele).
Traces de coulures ou goutes sur verres	- manque produit de rinceage ou dose insuffisante.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à posi-tion supérieurie.
	- produit de rinceage périmé ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modele).
Traces séchéées sur verres, net- teté insuffisante.	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modele).

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

Mauvais fonctionnement

Problème	Causes possibles	Que faire ?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et netoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assiettes avant de lesmettre dans le lave-vaisselle.
Traces de rouille sur inox	- qualité inox (couteaux particulier) non adaptés au lavage en machine.	- utiliser couverts "special lave-vaisselle".- vérifieronne fermeture du bouchon pot à sel.

Mauvais résultat de séchage

Problème	Causes possibles	Que faire?
Nombres gouttes sur les verres	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisse en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi-égiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

Les événuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).

Fig. 16

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs DE DIETRICH BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

⇒ tarif en vigueur au 1er avril 2004.

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
