MODE D'EMPLOI VS1010J BRANDT
Vous venez d'acquérir un produit BRANDT et nous vous remercions de la confiance que vous nous accordez.
Nous avons conscience et fabriqué ce produit en pensant à vous, à votre mode de vie, à vos besoins, pour qu'il réponde au mieux à vos attentes. Nous y avons mis notre savoir-faire, notre esprit d'innovation et toute la passion qui nous anime depuis plus de 60 ans.
Dans un souci permanent de toujours vous satisfaire, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.
Connectez-vous aussi sur notre site www.brandt.com où vous trouvez nos dernières innovations, ainsi que des informations utiles et complémentaires.
BRANDT est heureux de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat.
Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
Lisez ce guide d'utilisation
Veillez à lire attentivement ce guide d'installation et d'utilisation avant d'utiliser votre lave-vaisselle afin de garantir une bonne utilisation et un bon entretien du produit. - Conservez ce guide d'utilisation afin de pouvoir vous y référer ultérieurement. Transférez-le à tout propriétaire ultérieur de l'appareil.
Ce guide d'installation et d'utilisation présente des consignes de sécurité, des consignes d'utilisation, des consignes d'installation, des conseils de résolution des problèmes, etc.
Avant de faire appel à un technicien
Référez-vous à la rubrique du Guide de dépannage : celle-ci peut vous aider à résoudre vous-même certains des problèmes les plus courants. Si vous ne pouvez pas remédier vous-même au problème, merci de demander l'aide d'un technicien professionnel.
Remarque :
En accord avec la politique d'évolution constante et de mise à jour du produit de la société, le fabricant peut apporter des modifications au produit sans préavis.
Si vous perdez ce guide d'utilisation ou que celui-ci n'est pas à jour, vous pouvez obtenir un nouveau guide d'utilisation auprès du fabricant ou du fournisseur responsable.
1) Consignes de sécurité 1-4
2) Guide de prise en main 5
3) Consignes d'utilisation 6
Bandeau de commandes 6
Fonctionnalités du lave-vaisseau 7
4) Avant la première utilisation 8
A. Adoucisseur d'eau 8 B. Ajout du sel dans l'adoucisseur 9 C. Remplissage du compartiment à produit de rinçage 9 D. Fonction du détergent 10
Préparation et chargement de la vaisselle... 13
Recommandations pour le remplissage et le déchargement du lave-vaiselle. 13
Procédure de remplissage standard. 14
6) Lancer un programme de lavage. 15
Tableau des cycles de lavage 15
Mettre l'appareil en marche 15
Changer de programme en cours de cycle…...16
7) Nettoyage et entretien 17

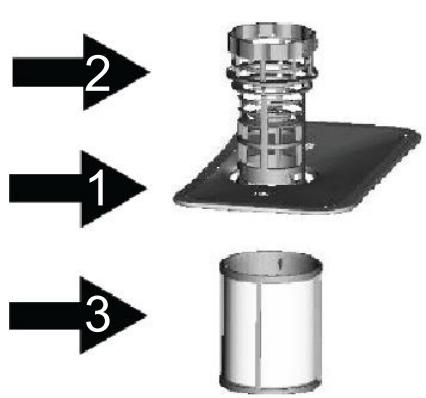

Système de filtration. 17
Entretien du lave-vaisselle 18
8) Consignes d'installation 19

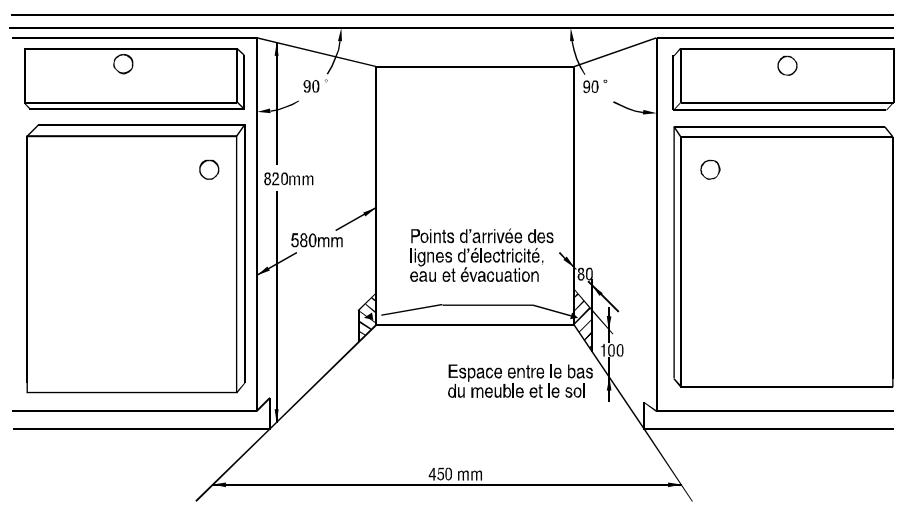

Préparation à l'installation 19

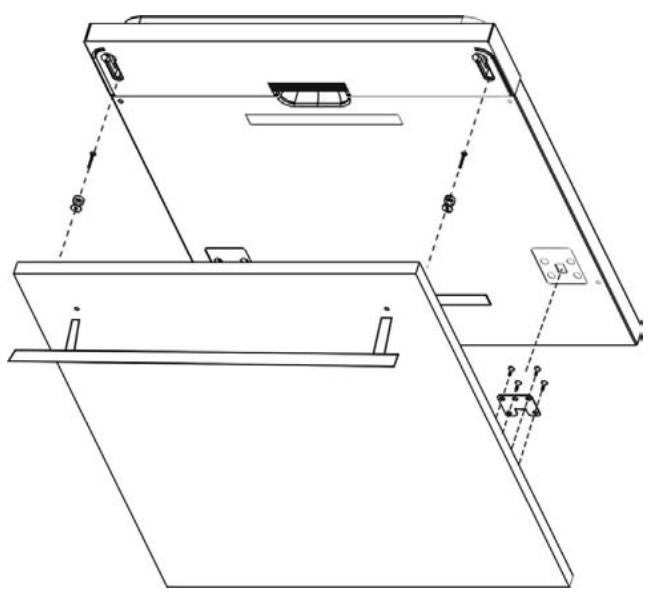

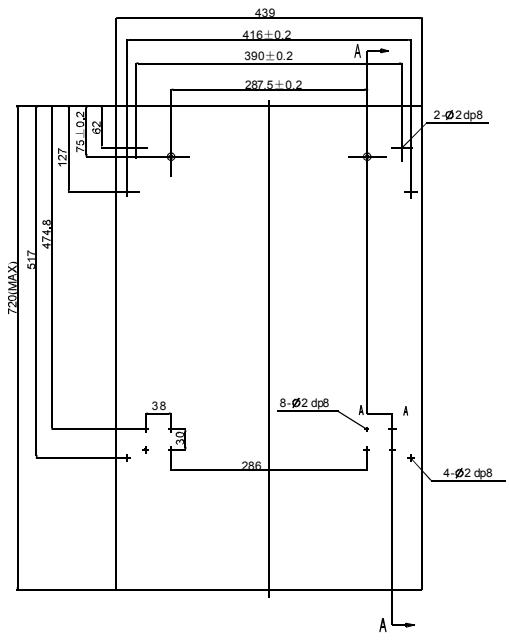

Dimensions et installation du panneau d'habillage 20
Comment régler la tension du ressort de la porte 22

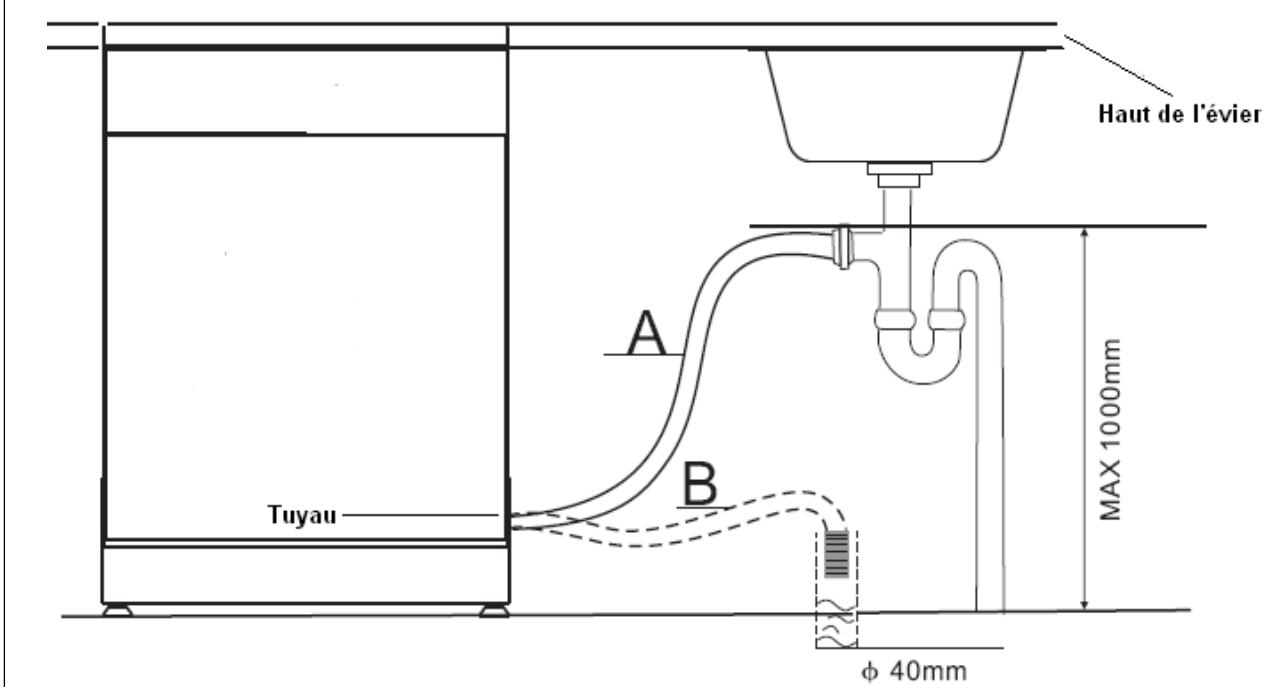

Raccordement du tuyau d'évacuation. 22

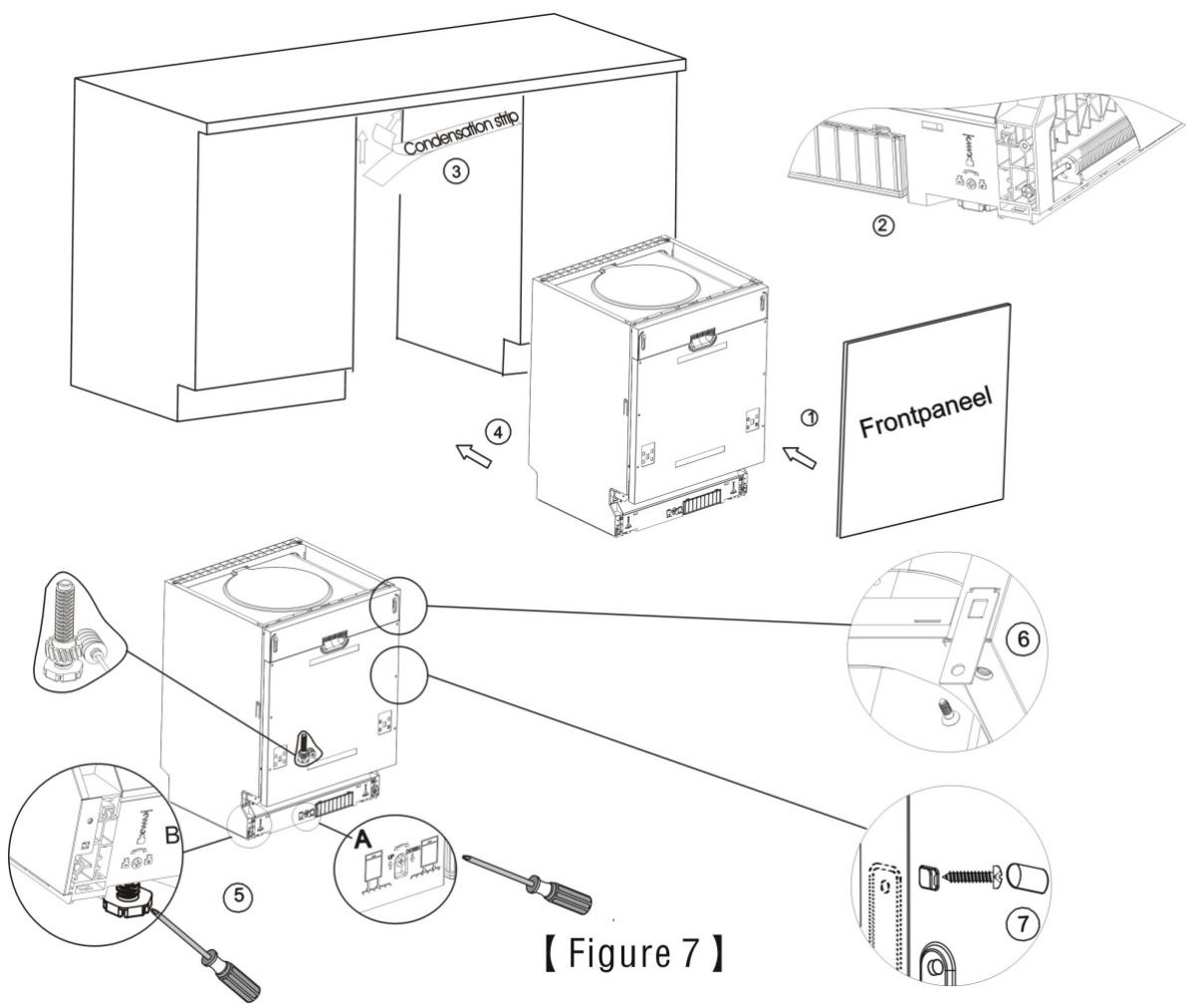

Étapes d'installation du lave-vaisselle. 23
Branchements électriques 24
Branchements d'eau 25
Démarrage du lave-vaisseau 25
9) Guide de dépannage 26
Avant de faire appel à un technicien. 26
Codes d'erreur 28
Informations techniques. 29

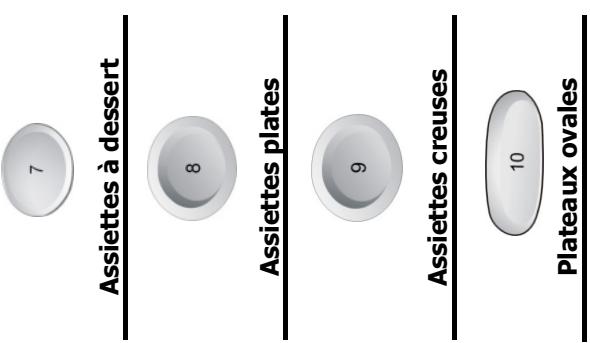

Procédure de remplissage des paniers selon la norme EN50242
Attention!
Lorsque vous utilisez votre lave-vaisselle, observez les précautions indiquées ci-dessous.
Cet appareil est exclusivement destiné à un usage domestique et à des applications similaires telles que :
- cuisines dans des magasins, bureaux et autres environnements de travail;
- exploitations agricoles;
- hôtes, motels, (chambres d'hôtes et autres environnements résidentiels;
- établissements de demi-pension.
- Les enfants âgés de 8 ans et plus et les personnes dont les capacités physiques, sensorielles ou ment érimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision. (EN60335-1)
- Les matériaux d'emballage peuvent être dangereux pour les enfants ! Cet appareil est exclusivement réservé à un usage domestique. Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide. Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil. Pour nettoyer l'appareil, utilisez un chiffon doux humidifié au savon doux, puis essuyez-le avec un chiffon sec.
Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre. La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales. - Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. - En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation. - Ne modifiez pas la prise électrique fournie avec l'appareil. Si celle-ci n'est pas adaptée à votre prise secteur, faites installer une prise ajustée par un électricien compétent. Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers du lave-vaisselle. - N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées. ■ Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper. - Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer. ■ Lorsque vous chargez de la vaisselle sale :
1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint de porte;
2) ATTENTION : les couteaux et autres ustensiles coupants peuvent être placés dans le panier à couvercle tête vers le bas ou en position horizontale.
Vérifiez que l'intégralité du détergent en poudre ait été éliminé après la fin du cycle de lavage. Assurez-vous que tous vos ustensiles en plastique présentent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil. Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vérifiez les recommandations du fabricant. ■ Utilisez uniquement des produits détergents et de rinçage recommandés pour les lave-vaisselles automatiques. - Ne mettez jamais de savon, de lessive ou de produit de lavage à la main dans votre lave-vaisselle. Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute. Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire afin d'éviter tout danger. Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation. Veillez à ne pas trafiquer les commandes. L'appareil doit être raccordé au robinet d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles. Le nombre maximal de couverts pouvant être lavés est 1. La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa. La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04MPa.
Mise au rebut
■ Les matériaux d'emballage de cet appareil sont recyclables. Jetez les emballages dans le conteneur prévu à cet effet dans un point de collecte des déchets afin qu'ils soient recyclés. Cet appareil ne doit pas être traité comme un déchet ménager.
Mise au rebut de l'appareil : ce symbole présent sur le produit ou son emballage indique que celui-ci ne peut être traité comme un déchet ménager. Il doit ainsi être rapporté au point de collecte prévu à cet effet (collecte et recyclage de matériels électriques
et électroniques). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons
l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour plus d'informations sur le recyclage de ce produit, contactez votre mairie, le service local de traitement des déchets ou le magasin où vous avez effectué l'achat.
Attention!
Rendez-vous dans un centre de recyclage pour permettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le cable d'alimentation et rendre le système de fermeture de la porte inutilisable. L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets papier pour être recyclé. ■ En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales. Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures ménagères. ■ MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée.
2. Guide de prise en main
Pour plus d'informations détaillées concernant l'utilisation de l'appareil, référez-vous à la rubrique correspondante.
| Allumer l'appareil | Appuyez sur le bouton Marche/arrêt pour allumer l'appareil et ouvre la porte. |
| Remplir le bac à détergent. | Compartiment A:À chaque cycle de lavage. Compartment B:Pour les programmes de pré-lavage uniquement(Conformez-vous aux consignes d'utilisation!) |
| Vérifier le niveau du produit de rincege | Indicateur mécanique C. Indicateur électricquedu bandeau de commandes (si disponible). |
| Vérifier le niveau du sel régénérant | Sur les modèles avec système d'adoucisseeur d'eau seulement. Indicateur électricquedu bandeau de commandes (si disponible). Sur certains modèles, s'il n'existe pas devoyant d'alerte pour le niveau de sel, vous pouvez estimer le moment auquel il faut remplir l'adoucisseeur par le nombre de cycle d'utilisation de votre lave-vaisselle. |
| Mettre les paniers en place | Pourmettre les paniers en place, référez-vous à la rubrique intitulée « Mise en place des paniers du lave-vaisselle ». |
| Sélectionner un programme | Appuyez sur les boutons Programme jusqu'à ce que le programme souhaité s'illumine.(Référez-vous à la rubrique « Consignes d'utilisation ») |
| Mettre le lave-vaisssel en marche. | Ouvrez l'arrivée d'eau, refermez la porte. L'appareil se met en marche au bout d'environ 10 secondes. |
| Changer de programme | 1. Un cycle en marche ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli.2. Ouvrez la porte.3. Appuyez sur le bouton Programme pendant plus de 3 secondes pour annuler le programme.4. Choisissez un nouveau programme5. Rallumez le lave-vaisselle |
| Ajouter de la vaissselle dans le lave-vaissselle. | 1. Ouvrez la porte un peu pour arrêté le lave-vaissselle.2. ÀpRES que les bras de lavage arrêtent de marcher, vous pouvez ouvrir la porte complètement.3. Placez vos ustensiles dans l'appareil.4. Refermez la porte, le lave-vaissselle se met en marche au bout de 10 secondes. |
| Si l'appareil est arrêté au cours d'un cycle de lavage. | Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionnez à nouveau le cycle de lavage. |
| Éteindre l'appareil. | Une fois le cycle de lavage terminé, l'appareil émet une alarmé qui retentit 8 fois, puis s'arrête. Appuyez sur Marche/arrêt pour éteindre l'appareil. |
| Fermez l'arrivée d'eau, videz le lave-vaissselle | Attention : attendez quelques minutes (environ 15 minutes) avant de vider le lave-vaissselle afin d'éviter de devoir manipérer les ustensiles encore chauds, qui sont alors plus susceptibles de se casser.Ceci permet également un meilleur séchage de votre vaissselle. Commencez par vider le panier du bas. |
3. Consignes d'utilisation
IMPORTANT Pour garantir une performance optimale du lave-vaiselle, veuillez lire l'ensemble des consignes d'utilisation avant la première utilisation.
Bandeau de commandes
- Indicateur d'alimentation : s'illumine lorsque l'appareil est sous tension.
- Témoins lumineux pour le sel S et le produit de rinçage : s'illuminent lorsque le distributeur doit être rempli.
- Indicateur de décai: montre le temps de décai choisi (3h/6h/9h/12h).
- Indicateur de demi-charge: montre que la fonction de demi-charge a été choisie.
- Indicateur de programme : montre quel programme a été choisi.
- Bouton de demi-charge : désir la fonction de demi-charge pour obtenir des consommations d'eau et d'énergie inférieures. (Cette fonction peut seulement être utilisée avec les programmes Intensif, Normal, Éco, Verre et 90min et quand vous avez seulement 5 ou moins couverts à laver.
- Bouton de départ différé : appuyez sur le bouton pour retarder le temps de départ.
- Bouton de programme de lavage: Appuyez sur le bouton pour désirer le programme de lavage souhaité.
- Bouton Marche/Arrêt: Activer/Désactiver l'alimentation.

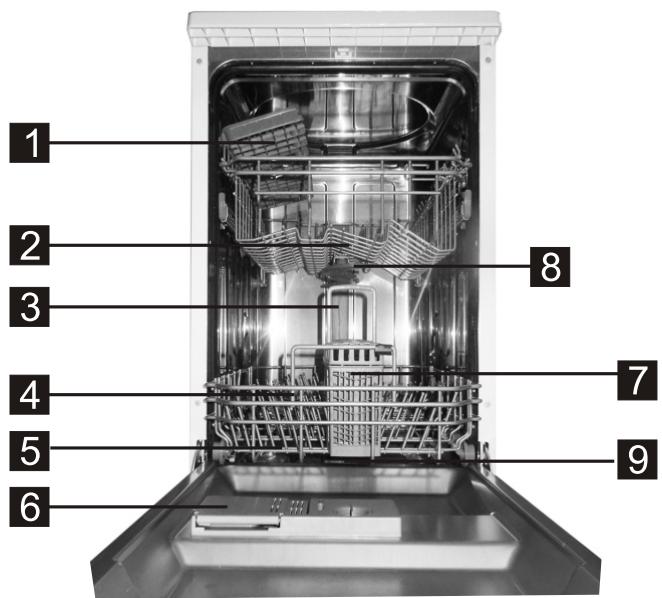

Fonctions du lave-vaisse
Vuede face

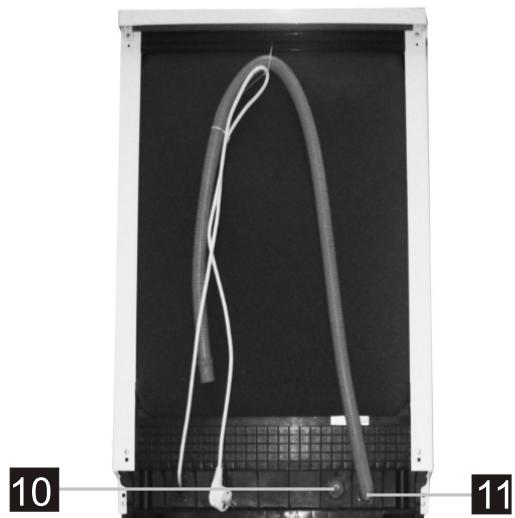

Vuedarriere
1 Rabat à tasses 2 Panier du haut 3 Conduit interne
4 Panier du bas 5 Compartiment à sel 6 Bac
7 Rabat à tasses 8 Bras de lavage 9 Dispositif de filtration
10 Raccord tuyau d'arrivée d'eau 11 Conduit de vidange
4. Avant la première utilisation
Avant d'utiliser votre lave-vaiselle pour la première fois :
A. Réglez l'adoucisseur d'eau B. Ajoutez 1,5 kg de sel pour lave-vaisselle, puis ajoutez de l'eau C. Remplissez le compartiment à produit de rince de produit de rince D. Ajoutez le détergent
A. adoucisseur d'eau
L'adoucisseur d'eau doit être réglé manuellement à l'aide du sélecteur de durété d'eau. L'adoucisseur d'eau est inconçu pour éliminer les mineraux et les sels de l'eau, qui peuvent ALTER le bon fonctionnement de l'appareil.
Plus il y a de minéraux, plus votre eau est dure.
L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec le service des eaux local pour obtenir des informations sur la dureté de l'eau dans cette région.
Régler la consommation en sé
Ce lave-vaisse est conçu pour permettre de régler la quantité de sel consommée en fonction de la durée de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel.
Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous :
- Ouvrez la porte et allumez l'appareil;
- Appuyez sur le bouton Programme pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau (à faire dans les 60 secondes qui suivent l'allumage de l'appareil). Les témoins lumineux pour le sel et le produit de rinçage s'allumeront périodiquement en mode de réglage;
- Appuyez sur le bouton Programme pour sélectionner le réglage correspondant à la durée de l'eau de votre région, les paramètres se modifient en suivant le modèle de séquence suivant : H4->H5->H6->H1->H2->H3;
- Pour sortir du mode de réglage, vous pouvez soit appuyer sur le bouton Marche/arrêt, soit attendre 5 secondes.
| DURETÉ DE L'EAU | Réglage de l'adoucisseur | Consommation en sel (gramme/cycle) | Auto nomy (cycles/1kgs) |
| °dH | °fH | °Clarke | Mmol/l |
| 0~5 | 0~9 | 0~6 | 0~0,94 | H1 («rapide» s'allume) | 0 | / |
| 6-11 | 10-20 | 7-14 | 1,0-2,0 | H2 («90min» s'allume) | 9 | 60 |
| 12-17 | 21-30 | 15-21 | 2,1-3,0 | H3 («90min» et «rapide» s'allument) | 12 | 50 |
| 18-22 | 31-40 | 22-28 | 3,1-4,0 | H4 («verre» s'allume) | 20 | 40 |
| 23-34 | 41-60 | 29-42 | 4,1-6,0 | H5 («verre» et «rapide» s'allument) | 30 | 30 |
| 35-55 | 61-98 | 43-69 | 6,1-9,8 | H6 («verre» et «90min» s'allument) | 60 | 20 |
REMARQUE:1
1 dH=1,25°Clarke=1,78°fH=0,178mmol/l
dH: degré allemand
fH : degré français
degré anglais
REMARQUE:2
Paramétrage d'usine : H3 (EN 50242)
Remarque: si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez
sauter cette rubrique.
Adoucisseur d'eau
La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se formeront sur vos plats et vos ustensiles.
L'appareil est équipé d'un adoucisseur spécial qui repose sur un compartiment à sel spécifiquement conçu pour éliminer le calcaire et les minéraux présents dans l'eau.
B. ajout du sel dans l'adoucisseur
Veillez à toujours utiliser du sel spécifique conçu pour les lave-vaisselle.
Le compartiment à sel est situé sous le panier du bas et est à remplir selon la méthode suivante :
Attention!
Veillez à toujours utiliser du sel spécifiquement conçu pour les lave-vaisselle ! Les autres types de sel non spécifiquement conçus pour les lave-vaisselle, et notamment le sel de table, endommageront l'adoucisseur d'eau. En cas d'endommagement de l'appareil causé par l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne sera tenu responsable pour aucun dommage causé. Veillez à ajouter du sel uniquement avant un cycle de lavage. Ceci permet d’empêcher que des grains de sel ou de l'eau salée éventuellement déversés demeurent dans le fond de l'appareil pendant une certaine durée, ceci pouvant donner lieu à une corrosion de la surface.

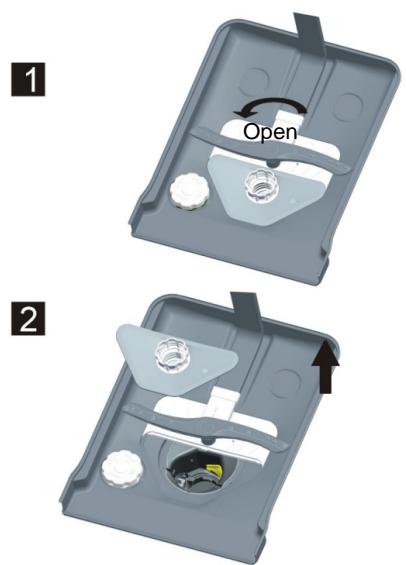

A. Avant d'avoir retiré le panier du bas, dévissez et retirez le couvercle du compartiment à sel. 1 B. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaiselle. C. Remplissez d'eau le compartiment à sel jusqu'à la limite. Il est normal qu'une petite quantité d'eau déverse du compartiment à sel. 2 D. Une fois le compartiment rempli, revissez fermement le couvercle. Le voyant d'alerte du sel s'arrête une fois que le compartiment a été rempli.
Immédiatement après avoir rempli le compartiment à sel, vous devez lancer un programme de lavage (nous recommandons un programme court), afin d'éviter que le système de filtration, la pompe ou tout autre composant important de l'appareil ne puisse être endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.
Remarque:
- Le compartiment à sel ne doit être rempli que lorsque le voyant d'alerte du sel du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissage du compartiment. S'il n'y a aucun voyant sur le bandeau de contrôle indiquant le niveau de sel (sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l'adoucisseur de sel par le nombre de cycles que le lave-vaisselle a exécuté.
- Si du sel a été versé, lancez un programme de trempage ou un programme rapide pour l'éliminer.
Le compartiment à produit de rinceage
Le produit de rinceage est libéré lors de la phase de rinceage final afin d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de moins s'écouler de vos plats. Notre lave-vaisse est conçu pour fonctionner avec du produit de rinceage liquide.
Pour remplir le compartiment, ouvre le couvercle et verse le produit de rinceage dans le compartiment jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le compartiment à produit de rinceage possède un volume d'environ 110 ml.
Fonction du produit de rinceage
Le produit de rinceage est automatiquement libéré lors de la dernière phase de rinceage pour garantir un rinceage minutieux, qui ne laisse pas de traces et qui permet un bon séchage.
Attention!
Veillez à toujours utiliser du produit de rinçage de marque spécifiquement conçu pour les lave-vaisselle. Ne versez jamais d'autres substances dans le compartiment à produit de rinçage (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre appareil.

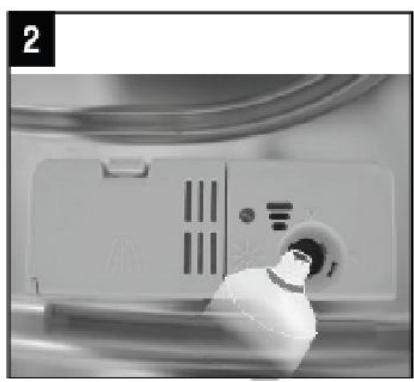

Quand remettre du produit de rinceage ?
Sauf si le voyant d'alerte du produit de rincage du bandeau de commandes est allumé, vous pouvez toujours estimer la quantité restante d'après la couleur de l'indicateur de niveau « C » situé près du couvercle. Lorsque le compartiment à produit de rincage est plein, l'indicateur est complètement noir. Au fil de la diminution du niveau de produit de rincage, la taille du point noir se réduit. Ne laisser jamais le produit de rincage atteindre un niveau inférieur à 1/4 du compartiment.
Comme le montre l'illustration ci-dessous, au fur et à mesure que le niveau du produit de rincage diminue, la taille du point noir présent sur l'indicateur du niveau de produit de rincage change.
Plein 3/4 1/2 1/4 - besoin de remise à niveau pour éviter la formation de traces ⓞ Vide
Indicateur de niveau du produit de rinçage

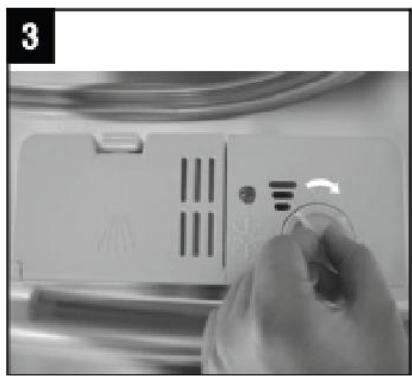

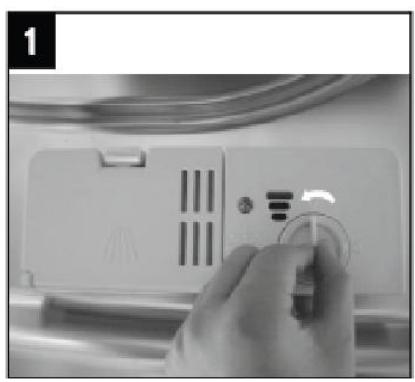

Pour ouvrir le compartiment, tournez le couvercle dans le sens de la flèche (gauche) et soulevez-le. 2. Faites attention à ne pas laisser déborder le produit de rinceage lorsque vous le versez dans le compartiment. 3. Remettez le couvercle en place en l'alignant sur la flèche et en le tournant vers la position fermée (droite).
REMARQUE : Nettoyez tout excès de produit de rinçage déversé avec un chiffon absorbant afin d'éviter la
formation excessive de mousse au cours du cycle suivant. N'oubliez pas de remettre le couvercle en place avant de refermer la porte du lave-vaisselle.

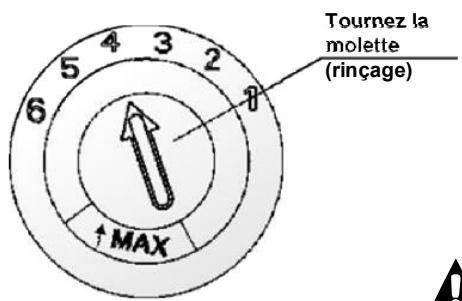

Régler le compartiment à produit de rinçage
Le compartiment à produit de rinçage possède quatre ou six modes. Commencez toujours à utiliser l'appareil en mode 4. Si votre vaisselle présente des traces ou est mal séchée, augmentez la quantité de produit de rinçage libérée en retardant le couvercle du compartiment et en tournant la molette sur 5. Si votre vaisselle est toujours mal séchée ou présente des traces, augmentez à nouveau le niveau de réglage jusqu'à ce que votre vaisselle ne présente aucune trace. Le mode recommandé est le mode 4. (Paramétrage d'usine : 4)
Remarque:
Augmentez la dose de produit si votre vaisselle présente des traces d'eau ou de calcaire après le lavage. Réduisez la dose si votre vaisselle présente des traces blanches collantes ou si vos verres ou vos couteaux ont une pellicule bleutée.
D. fonction du détergent
Les ingrédients chimiques qui composent le détergent sont nécessaires pour éliminer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin.
Attention!
Utilisation du détergent
N'utilisez que des détergents spécifiques conçus pour les lave-vaisselle. Votre détergent doit toujours être frais et sec. Ne mettez pas de détergent en poudre dans le bac avant d'être prêt à lancer un cycle de lavage.
Il existe 3 sortes de détergents
- Detergent au phosphate et au chlore
- Déttergent au phosphate et sans chlore
- Détérgeant sans phosphate et sans chlore
Généralement, les nouveaux détergents à pulvériser sont sans phosphate. Dans ce cas, la fonction adoucissante de l'eau du phosphate n'est pas assurée. Si vous utilisez ce type de détergent, nous vous recommandons de remplir le compartiment à sel même lorsque la dureté de votre eau est seulement à 6 dH. Si vous utilisez un détergent sans phosphate et que votre eau est dure, vous verrez régulièrement apparaître des taches blanches sur vos verres et votre vaisselle. Si c'est le cas, ajoutez davantage de détergent pour obtenir de meilleurs résultats. Les détergents sans chlore blanchissent quelque peu la vaisselle. Les taches résistantes et colorées ne seront pas complètement éliminées. Si c'est le cas, sélectionnez un programme qui fonctionne à une température plus importante.
Détergents concentrés
Selon leur composition chimique, on peut désigner deux types fondamentaux de détergents :
Les détergents alcalins conventionnels à composants caustiques, les détergents concentrés peu alcalins à enzymes naturelles.
Détergents en tablettes
Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains détergents en tablettes ne peuvent se dissoudre et développer leur pouvoir de nettoyage complet lors de programmes de lavage courts. Par conséquent, il convient de sélectionner des programmes longs lorsque vous utilisez des détergents en tablettes afin de garantir l'élimination complète des résidus de détergent.

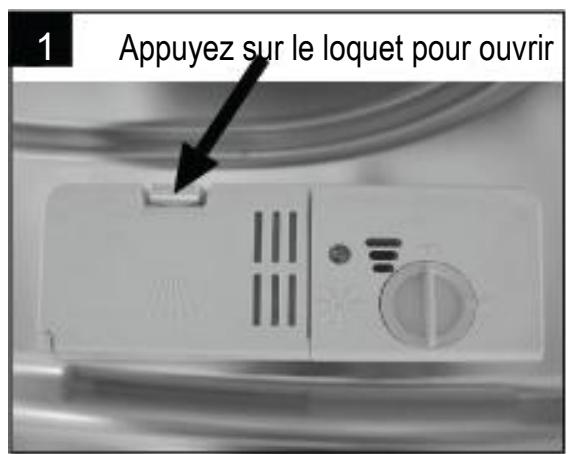

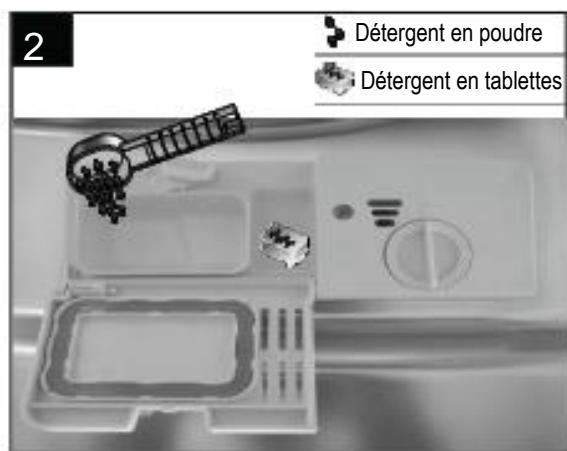

Le bac à détergent
Le bac est à remplir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle consomme moins de détergent et de produit de rinçage que les lave-vaisselles conventionnels. Généralement, une seule cuillère à soupe de détergent suffit pour un lavage ordinaire. Les ustensiles représentant plus de taches résistantes requièrent plus de détergent. Veillez à toujours mettre votre détergent dans l'appareil juste avant de le mettre en marche afin d'éviter qu'il s'humidifie et ne puisse pas se dissoudre correctement.
Remarque:
Si le couvercle est fermé, appuyez sur le bouton d'ouverture pour que le couvercle se déploie. - Mettez toujours le détergent dans l'appareil juste avant le cycle de lavage. N'utilisez que des détergents de marque pour lave-vaisselle.
Attention!
Les détergents pour lave-vaisselle sont corrosifs! Prenez garde à les tenir hors de la portée des enfants.

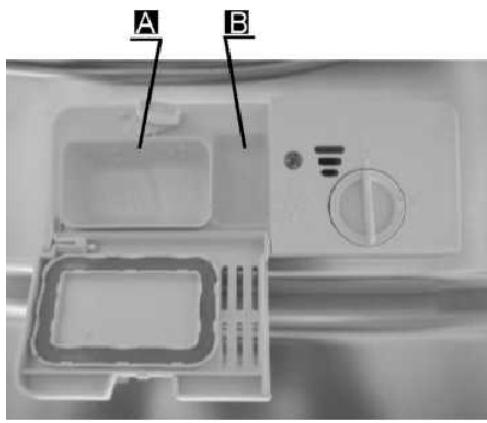

Remplir le bac à détergent
Remplissez le bac à détergent.
Les repères indiquent les niveaux de dosage, cf. illustration de droite :
A Compartiment pour détergent du cycle de lavage B Compartiment pour détergent du cycle de pré-lavage.
Veuillez observer les recommandations du fabricant pour le dosage et l'entreposage qui sont indiquées sur l'emballage de votre détergent.
Refermez le couvercle et appuyez-dessus jusqu'à ce qu'il se verrouille.
Si la vaisselle est très sale, ajoutez une dose supplémentaire de detergent dans le compartiment pour detergent de prélavage. Ce detergent agira lors de la phase de prélavage.
Remarque:
Des informations sur la quantité de détergent nécessaire pour chaque programme de lavage sont fournies en page 15. Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer. Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.
5. Préparation et chargement de la vaisselle
■ Essayez de privilégier l'achat d'ustensiles portant la mention « lavable au lave-vaiselle ». Utilisez un détergent doux pour tous types de plats. Si nécessaire, demandez des informations complémentaires au fabricant du détergent. Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus BASSE possible. Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.
Lavage des types de couverts/plats suivants
Couverts à anse en bois, en porcelaine ou en nacre ■ Objets en plastique qui ne résistent pas à la chaleur Couverts anciens dotés d'éléments collés qui ne résistent pas aux hautes températures Couverts ou plats avec colle ■ Éléments en étain ou en cuivre Verres en cristal ■ Objets en acier pouvant rouiller Plateaux en bois - Objets en fibres synthétiques
Conviennent dans une mesure restreinte
Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages. Les éléments en argent et en aluminium ont tendance à se décolorer au lavage. Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle.
Recommandations pour le remplissage et le déchargement du lave-vaisselle
(Pour garantir une performance optimale du lave-vaisselle, observer les prescriptions suivantes.)
Les fonctionnalités et l'apparence des paniers peuvent varier selon les modèles.
Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Faites ramollir les restes d'aliments brûlés dans vos poêles et casseroles.
Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante.
Les différents éléments à laver sont à placer comme suit dans l'appareil :
- Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés. 2. Les objets incurvés ou présentant des renflements doivent être positionnés de manière oblique afin que l'eau puisse s'en écouler.
- Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.
- Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras de lavage puissent tourner librement pendant le lavage.
REMARQUE: Évitez de laver les éléments très petits au lave-vaiselle : ceux-ci peuvent facilement tomber des paniers.
■ Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés ouverture vers le bas afin d'éviter que l'eau ne stagne dans le contenant. ■ Les plats et couverts ne doivent pas être empilés les uns sur les autres ni se recouvrir. ■ Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât. Les objets de grande taille et leurs qui sont difficiles à nettoyer doivent être placés dans le panier du bas. Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses. ■ Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut ! Les couverts longs et/ou tranchants tels que les couteaux à discovered sont à placer à l'horizontal dans le panier du haut. Veillez à éviter de surcharger le lave-vaisselle. Ceci est important pour obtenir de bons résultats et optimiser la consommation d'énergie.
Décharger votre vaisselle
Afin d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommandons de vider le panier du bas en premier lieu.

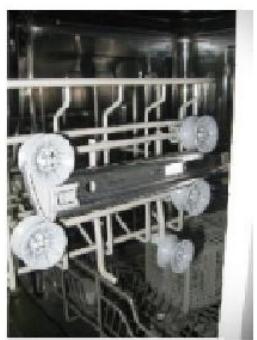

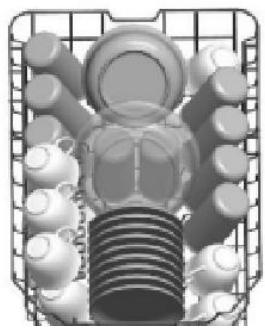

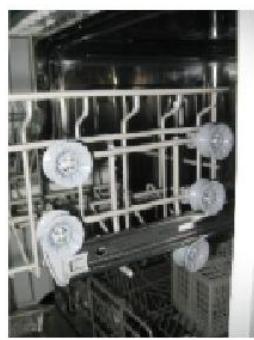

A. panier du haut
Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, tasses, soucoupes, assiettes, petits bols, ainsi que les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnez vos plats et couverts de manière à ce qu'ils ne puissent bouger sous la pression de l'arrosage.

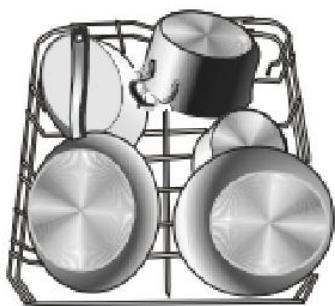

B. panier du bas
Nous vous recommandons de placer les objets les plus grands et ceux qui sont le plus difficile à nettoyer dans le panier du bas (casseroles, poêles, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le côté des compartiments afin d'éviter de bloquer la rotation du bras de lavage.
Le diamètre maximum conseillé pour les assiettes devant la boîte à produits est de 19 cm, ici afin de ne pas générer son ouverture
INTÉRIEUR
Souvenez-vous que :
Les casseroles, saladiers, etc. doivent toujours être orientés vers le bas. Les casseroles profondes doivent être inclinées pour permettre l'écoulement de l'eau. Le panier du bas est doté de pics rabattables qui permettent de placer des casseroles et plats supplémentaires ou plus grands.
C. régler le panier du haut
Vous pouvez aisément régler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas. Le panier du haut peut être ajusté en plaçant les roues sur des hauteurs de rails différentes.

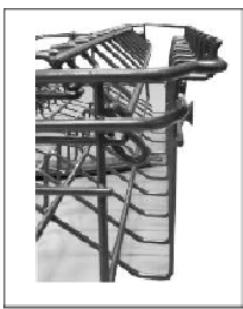

D. rabattre les compartiments à verres
Pour permettre un meilleur empilage des casseroles et poêles, les pics peuvent être rabattus, comme le montre l'illustration en bas.
E. rabattre les pics du panier du bas
Pour permettre un meilleur empilage des casseroles et poêles, les pics peuvent être rabattus, comme le montre l'illustration de droite.
F. remplissage du panier à couverts
Les couverts doivent être placés dans le panier à couverts séparément les uns des autres dans des positions appropriées. Assurez-vous que les couverts ne nichent pas ensemble, car cela peut diminuer le pouvoir de lavage.
Pour garantir votre sécurité et un nettoyage optimal, placez votre argenterie dans le panier en faisant en sorte que :
les couverts ne s'imbriquent pas les uns dans les autres. le manche de chaque couvert soit au fond du panier. les couteaux et autres ustensiles dangereux soient placés pointe en bas.
Attention!
Ne laissez aucun couvert sorti par le bas du panier. ■ Placez toujours les ustensiles tranchants pointe vers le bas !
Tableau des cycles de lavage
REMARQUE: ( ) signifie que le compartiment à produit de rinçage doit être rechargé.
| Programme | Informations sur la sélection du cycle | Description du cycle | Détergent cycle principal/pré-lavage | Durée (min) | Énergie (Kwh) | Eau (L) | Produit de rinchage |
| Intensif | Pour la vaisse très sale et les casseroles, poêles et plats, etc. représentant un niveau de saleté normal mais des résidus séchés. | Pré-lavage (50 °C)Lavage (60 °C)RinçageRinçageRinçage (70 °CSéchage | 3/22g(1 piece) | 165 | 1,4 | 16,5 | ★ |
| Normal | Pour la vaisse représentant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poêles légèrement sales. | Pré-lavage (45 °C)Lavage (55 °C)RinçageRinçage (65 °CSéchage | 3/22 g(1 piece) | 175 | 1,1 | 13 | ★ |
| ECO (* EN 50242) | Ce programme normalisé, est ajusté pour laver la vaisse représentant un niveau de saleté normal et constitue le programme le plus efficient en termes de consommation d'énergie et d'eau pour ce type de vaisse. | Pré-lavageLavage (45 °C)Rinçage (65 °CSéchage | 3/22g(1 piece) | 192 | 0,75 | 9 | ★ |
| Verre | Pour la vaisse et les verres légèrement sales. | Pré-lavageLavage (40 °C)RinçageRinçage (60 °CSéchage | 3/22 g(1 piece) | 125 | 0,75 | 13,5 | ★ |
| 90 min | Pour des charges peu sales qui ne nécessitant pas une excellente efficacité de séchage | Lavage (65 °C)RinçageRinçage (65 °CSéchage | 25g(1 piece) | 90 | 1,15 | 11, 5 | ★ |
| 90 min |
| Rapide | Lavage rapide, plus court pour des charges peu sales | Lavage (45 °C)Rinçage(50 °CRinçage (55 °C) | 20g | 30 | 0,7 | 10 | |
Remarque :
- EN 50242 : Ce programme est le cycle test. Informations utiles pour le test de comparabilité au titre de la norme EN 50242 :
Capacité : 10 modes Panier du haut : position basse Nombre de modes de distribution du produit de rince : 6 PI : 0,49w ; Po : 0,45w
Mettre l'appareil en marche
Lancer un cycle de lavage
1 Tirez le panier du bas, placez-y la vaisselle et repoussez le panier dans l'appareil.
Il est recommandé de remplir le panier du bas en premier lieu, avant celui du haut (cf. rubrique intitulée « Remplir le lave-vaisselle »).
2 Versez le détergent (cf. rubrique intitulée « Sel, détergent et produit de rinçage »). 3 Branchez la prise. L'alimentation électrique est de 220-240 VAC /50 Hz, et la prise est de 10A 250VAC. Assurez-vous que l'arrivée d'eau est bien réglée sur le mode pression totale. 4 Fermez la porte, appuyez sur le bouton Marche/arrêt, le voyant Marche/arrêt s'allume. 5 Appuyez sur les boutons Programme pour sélectionner le programme souhaité.
Les programmes suivront la séquence suivante: Intensive -> Normal -> ECO -> Verre -> 90min -> Rapide; Lorsqu'un programme est sélectionné, le voyant correspondant s'allume.
Fermez la porte, l'appareil démarre son cycle de lavage.
Remarques préalables :
Un cycle en marche ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli (cf. rubrique intitulée « Ajout du détergent »). Ouvrir la porte, appuyez sur le bouton Programme pendant plus de 3 secondes et l'appareil se mettra en mode Veille. Appuyez à nouveau sur les boutons Programme pour sélectionner le programme souhaité (cf. rubrique intitulée « Lancer un cycle de lavage »).
Remarque:
Si vous ouvrez la porte alors qu'un cycle est en cours, l'appareil se met en pause. Le voyant correspondant au programme clignote jusqu'à ce que vous refermiez la porte. Une fois la porte refermée, l'appareil se remet en route au bout de 10 secondes.
Rajouter de la vaisselle
Ouvrez ajouter de la vaisselle à tout moment avant l'ouverture du bac à detergent.
1 Ouvrez légèrement la porte. 2 Une fois que les bras de lavage cessent de fonctionner, ouvrez la porte totalement. 3 Placez vos ustensiles dans l'appareil.
4 Refermez la porte. 5 Le lave-vaiselle se met en marche au bout de 10 secondes.
Lorsque le cycle de lavage est terminé, l'appareil émet une alarme qui retentit pendant 8 secondes, puis s'arrête. Éteignez l'appareil en appuyant sur Marche/arrêt, coupez l'arrivée d'eau, puis ouvrez la porte du lave-vaisselle. Attention : attendez quelques minutes avant de vider le lave-vaisselle afin d'éviter de manipuler les ustensiles chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle. Éteindre le lave-vaisselle
Lorsque le voyant Programme est allumé, mais ne clignote pas, cela signifie que le programme est terminé.
- Éteignez le lave-vaisselle en appuyant sur Marche/arrêt.
- Coupez l'arrivée d'eau!
Faites preuve de prudence à l'ouverture de la porte.
Lorsqu'elle est chaude, la vaisselle est plus sensible aux chocs. Laissez votre vaisselle refroidir pendant environ 15 minutes avant de la sortie de l'appareil. Ouvrez la porte du lave-vaiselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisselle. Ainsi, ceci permet à la vaisselle de refroidir et garantit un meilleur séchage.
Vider le lave-vaisseau
Il est normal que l'intérieur du lave-vaisselle soit mouillé.
Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'éviter que de l'eau ne s'écoule depuis le panier du haut sur la vaisselle présente dans le panier du bas.
Attention!
Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échappe peut vous brûler.
Système de filtration
Le filtre permet d'empêcher les restes d'aliments et les autres objets les plus gros de pénétrer dans la cuve. Les résidus peuvent bloquer le filtre, auquel cas il conviendra de les retirer.
Le système de filtration consiste en un filtre primaire, un filtre plat (filtre principal) et un micro filtre (filtre fin).
Filtre principal 1
Les alimentés et autres particules capturées par le filtre sont pulvérisées par un jet spécial émanant du bras de lavage inférieur, puis évacuées dans le tuyau d'évacuation.
Filtre primaire 2
Les résidus de taille plus importante, tels que les morceaux d'os ou de verre, qui pourraient bloquer l'évacuation sont capturés par le filtre primaire. Pour retirer les objets capturés par le filtre, pincez légèrement la tête du filtre et soulevez-le.
Filtre fin 3
Ce filtre empêche les résidus et autres particules de sortir du bassin collecteur et de se redéposer sur la vaisselle lors du cycle de lavage.
Dispositif de filtration
Le filtre élimine efficacement les particules alimentaires de l'eau de lavage et permet de la recycler au cours du cycle. Pour une performance et des résultats optimaux, le filtre est à nettoyer régulièrement. Ceci explique pourquoi il est recommandé de retirer les particules alimentaires les plus grosses capturées par le filtre après chaque cycle de lavage en rinçant le filtre et le récipient semi-circulaires à l'eau courante. Pour retirer le dispositif de filtration, tirez la poignée du récipient vers le haut.
Attention!
Le lave-vaisse ne doit jamais fonctionner sans les filters. ■ Un filtre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.
Étape 1 : tournez le filtre dans le sens inverse des aiguilles d'une montre.
Étape 2: soulevez le dispositif de filtration
REMARQUE: Suivez cette procédure dans l'ordre indiqué pour démonter le système de filtration, et inversez l'ordre des étapes pour le remettre en place.
Remarques :
- Après chaque cycle, vérifie l'absence de débris dans le filtre afin d'éviter tout risque de blocage ultérieur.
- Vous pouvez retirer le système de filtration en dévissant le filtre primaire. Retirez tous les résidus alimentaires et nettoyez les filtres à l'eau courante.
REMARQUE: Il convient de nettoyer l'ensemble du système de filtration une fois par an.
Nettoyer le filtre
Pour nettoyer le filtre primaire et le filtre fin, utilisez une brosse. Réassembliez les éléments de filtration (cf. page 17), puis réinsérez-les dans le lave-vaiselle en les replaçant dans l'emplacement destiné, puis en appuyant dessus.
Attention!
Attention à ne pas cogner les filtres lorsque vous les nettoyez. Ceci pourrait tordre les filtres et nuire à la performance du lave-vaisselle.
Entretien du lave-vaisselle
Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidifié.
Après le nettoyage, veillez à bien le sécher.
Pour l'extérieur, utilisez une cire à lustrer spéciale équipements électroménagers.
N'utilisez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaisselle.

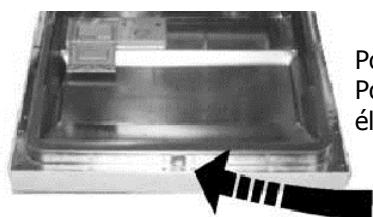

Nettoyage de la porte
Pour nettoyer les bords de la porte, utilisez un chiffon souple, tiède et humidifié.
Pour éviter toute pénétration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray.
Attention!
N'utilisez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques. ■ Les agents abrasifs ainsi que certains types d'essuie-tout sont à proscrire car ils risquent d'érafler ou de laisser des traces sur la surface en acier inoxydable.
Préparation du lave-vaisselle pour l'hiver
Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. APRÈS chaque cycle de lavage, suivez la procédure suivante :
- Mettez le lave-vaiselle hors tension au niveau de la source d'alimentation.
- Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
- Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour recueillir l'eau)
- Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
- Retirez le filtre au fond de la cuve et rincez l'eau présente dans le bassin à l'aide d'une éponge.
Remarque:
Si votre lave-vaisselle ne fonctionne pas à cause du givre, prenez contact avec un réparateur professionnel.

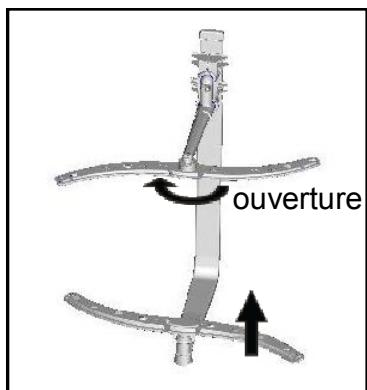

Nettoyer les bras de lavage
Il est nécessaire de nettoyer les bras de lavage régulièrement afin d'éviter que les particules chimiques de l'eau dure n'obstruent les jets et les roulements des bras de lavage.
Pour retirer le bras de lavage supérieur, maintenez l'écrou et faites tournic le bras dans le sens des aiguilles d'une montre.
Pour retirer le bras de lavage inférieur, tirez-le vers le haut.
Lavez les bras dans une eau tiègue et savonneuse et nettoyez les jets à l’aide d’une brosse souple. Rincez-les complètement, puis remettez-les en place.
Après chaque lavage
Après chaque lavage, coupe l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissent s'échapper.
Débranche la prise
Débranche la prise avant toute opération de nettoyage ou de maintenance.
Nettoyage sans solvants ni produits abrasifs
Pour nettoyer l'extérieur et les pièces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous-en à un chiffon imbibé d'eau tiède savonneuse.
Pour éliminer les traces générées sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifique conçu pour les lave-vaisselle.
Il est recommandé de lancer un cycle de lavage à vide et de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d’empêcher la formation d’odeurs à l’intérieur de l’appareil.
Déplacer l'appareil
Si vous nevez déplacer l'appareil, essayez de le maintenir en position verticale. En cas de nécessité absolue, vous pouvez le positionner sur l'arrière.
Joints
L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.
Attention:
Le raccordement du lave-vaisselle aux installations électriques et hydrauliques doit être effectué par un personnel qualifié.
| ! Avertissement |
| Danger d'électrocution.
Coupez l'alimentation électrique avant d'installer le lave-vaisselle.
En cas de non-respect de ces recommendations, il peut y avoir danger de mort ou d'électrocution. |
Préparation à l'installation
L'endroit d'installation du lave-vaisselle devrait se situer à proximité aussi bien des tuyaux pour l'arrivée et l'évacuation de l'eau déjà existants que du câble d'alimentation électrique.
Afin de simplifier le raccordement des tuyaux d'évacuation du lave-vaisselle, il est conseillé de l'installer à côté du meuble de lavabo.
Remarque : vérifiez les accessoires fournis pour l'installation (crochet pour la porte d'habillage, vis)
Veuillez dire attentivement les instructions d'installation

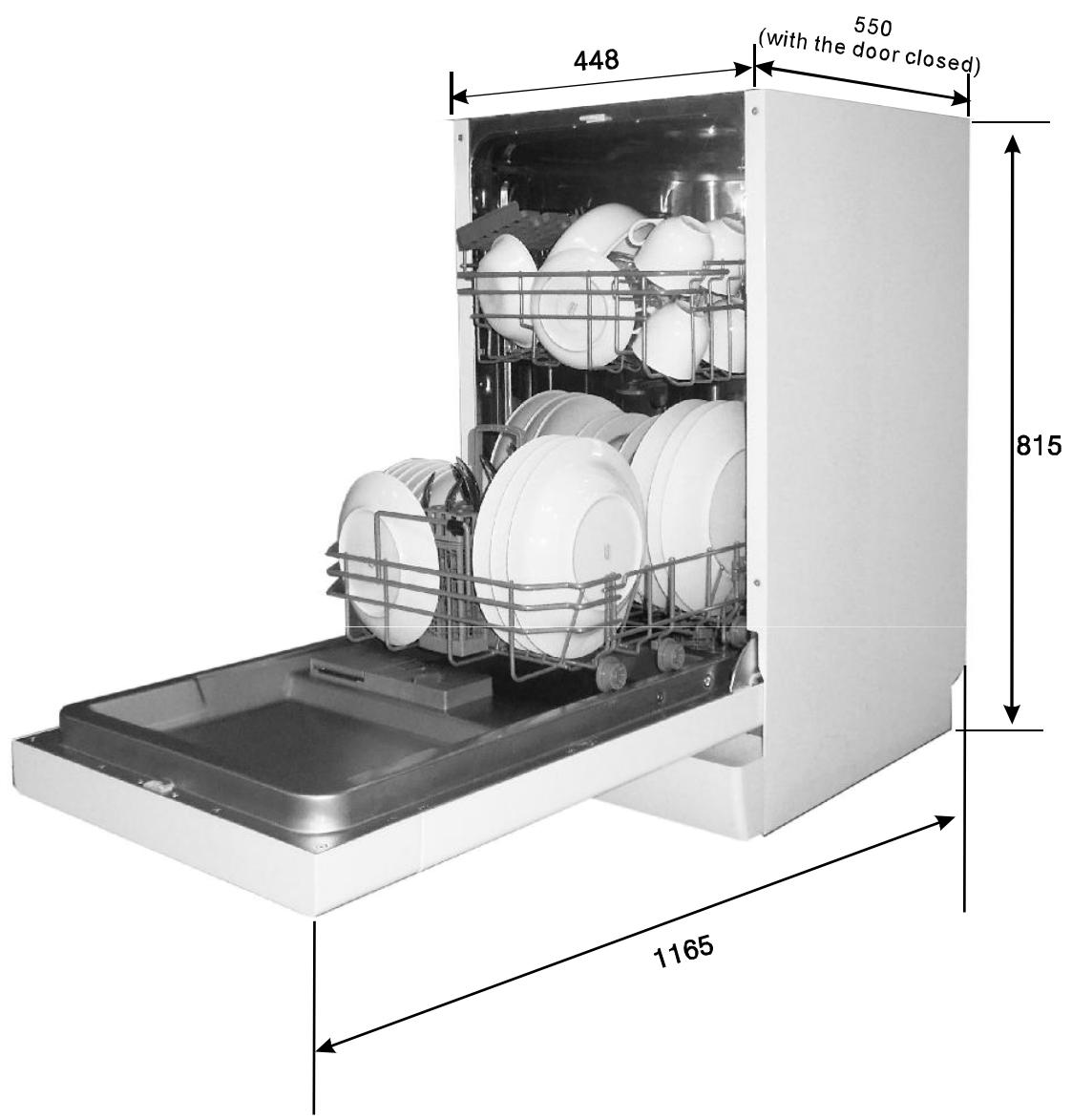

- Les illustrations fournissent les dimensions de la niche d'installation du lave-vaisselle ainsi que le positionnement de ce dernier.
Effectuez les opérations de préparation avant de placer le lave-vaisselle à l'emplacement voulu.
1 Pour simplifier l'installation des tuyaux d'arrivée et de vidange, CHOISSEZ un emplacement près de l'évier (voir figure 1). 2 Si le lave-vaisselle est installé dans un angle, il faut penser à laisser suffisamment de place pour ouvrir la porte (comme illustré figure 2).
Dimensions du meuble : Moins de 5 mm entre le haut du lave-vaisselle, le meuble et la porte extérieure alignée avec le meuble.

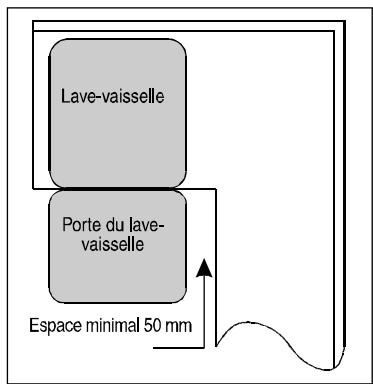

Espace minimal porte ouverte
Dimensions et installation du panneau d'habillage
1. Monter le panneau d'habillage en bois comme illustré figure 3.
Installer le panneau d'habillage conformément aux dimensions indiquées sur la figure
(Unité : mm)
2 Installer le crochet sur le panneau d'habillage en bois et l'accrocher à la fente de la porte extérieure (voir figure 4a). Après avoir positionné le panneau, le fixer à la porte extérieure à l'aide de vis et de boulons (voir figure 4b).
Installation du panneau d'habillage
Installation de la plaque de finition en bois
- Retirer les 4 petites vis.
- Les remplacer par les 4 grandes vis.
Retirer les 4 petites vis.
Les remplacer par les 4 grandes vis
La tension des ressorts de la porte extérieure est réglée en usine. En cas d'installation d'un panneau d'habillage en bois, il faudra ajuster la tension des ressorts de la porte. Tourner la vis de réglage de manière à ce que le dispositif de réglage tende ou détende le câble en acier (voir figure 5).
Le ressort est à la bonne tension quand la porte, complètement ouverte, reste en position horizontale et qu'il suffit, pour la fermer, de la pousser légèrement d'un doigt.
Réglage de la tension du ressort de la porte
[Figure 5]
Raccordement du tuyau d'évacuation
Insérer le tuyau de vidange dans une conduite de vidange d'un diamètre minimal de 4 cm ou laisser couler dans l'évier en prenant soin d'éviter de plier. Utilisez le support en plastique spécial livré avec l'appareil. Le haut du tuyau doit être à une hauteur comprise entre 40 et 100 cm. L'extrémité du tuyau ne doit pas être immergée dans l'eau.
Le support de tuyau en plastique doit être solidement fixé au mur pour empêcher le tuyau de vidange de se déplacer et ainsi éviter que l'eau ne vienne à déborder.
Étapes d'installation du lave-vaisselle
1 Installer la porte du meuble sur la porte extérieure du lave-vaisselle à l'aide des pattes de fixation fournies. Pour positionner les pattes, se servir du gabarit. 2 Régler la tension des ressorts de la porte à l'aide d'une clé plate hexagonale en tournant dans le sens des aiguilles d'une montre pour tendre les ressorts à droite et à gauche de la porte. Si ces opérations ne sont pas effectuées, l'électroménager risque d'être endommagé (Figure 2). 3 Brancher le tuyau de remplissage à la prise d'eau froide. 4 Brancher le tuyau de vidange flexible. Se référer au schéma (Figure 6) 5 Raccorder le cordon d'alimentation. 6 Coller la bande de condensation sous la surface du plan de travail. Assurez-vous que la bande de condensation soit fixée au ras du bord du plan de travail. 7 Positionner le lave-vaisselle. 8 Mettre l'appareil à l'horizontal : les pieds arrière sont réglables par l'avant du lave-vaisselle en tournant les vis situées sur le côté droit et sur le côté gauche de l'appareil (Figure 5A). Pour régler les pieds avant, les tourner à l'aide d'une clé jusqu'à ce que le lave-vaisselle soit parfaitement à l'horizontal (Figure 5B). 9 L'appareil doit être parfaitement stable. Il y a deux façons de procéder:
A Plan de travail normal : fixer le lave-vaisselle au plan de travail à l'aide de deux vis à bois en veillant à ce qu'il n'aille pas buter contre la surface (Figure 6).
B. Plan de travail en marbre ou en granit : fixez la patte de fixation au panneau latéral du lave-vaisselle, fixez ensuite le lave-vaisselle au meuble. Placez le cache-vis en caoutchouc sur la vis (Fig. 7).
Il faut que le lave-vaisselle soit parfaitement à l'horizontal pour que les paniers fonctionnent parfaitement et fournissent des performances de lavage optimales.
1 Placez un niveau à bulle sur la porte et sur le rail du panier à l'intérieur de la cuve, comme illustré, pour s'assurer que le lave-vaisselle est bien à l'horizontal. 2 Ajustez l'horizontalité du lave-vaisselle en agissant, un par un, sur ses quatre pieds de réglage. 3 Lors du réglage de l'horizontalité du lave-vaisselle, attention à ne pas le faire basculer.
Comment régler les pieds
REMARQUE: La hauteur maximale de réglage des pieds est de 50 mm
[Figure 8]
Attention!
Pour votre sécurité :
- N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.
- Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre.
Alimentation électrique

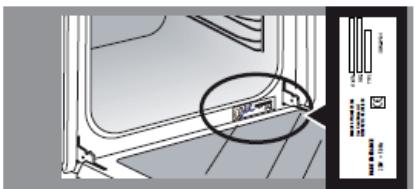

Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaiselle à une source d'alimentation adaptée.
Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommends et aménagez un circuit distinct réservé à cet appareil.
Assurez-vous de l'existence d'un branchement de mise à la terre avant d'utiliser votre lave-vaiselle.
Branchements électriques
Vérifiez les propriétés de la source d'alimentation électrique. Les propriétés relatives à la tension, la fréquence et les phases doivent correspondre à celles qui sont indiquées sur la plaque signalétique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-la ONLY que d'utiliser un adaptateur ou autre dispositif, lesquels pouvant entraîner une surchauffe et des brûlures.
Branchements d'eau froide
Raccordez le tuyau d'arrivée d'eau froide à un raccord filtré 3/4 et assurez-vous qu'il soit bien serré.
Si vos tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant une durée importante, laissez d'abord couler l'eau pour vous assurer qu'elle soit claire. Cette précaution est nécessaire pour éviter le risque que l'arrivée d'eau soit bloquée et endommage l'appareil.
Attention!
Refermez la prise d'eau après utilisation.
Positionnement de l'appareil
Placez l'appareil dans l'emplacement désiré. L'arrière devra reposer contre le mur derrière, et les côtés, le long des cabinets adjacents ou des murs. Le lave-vaiselle est équipéd avec le tuyau d'arrivée d'eau et le tuyau d'évacuation qui peuvent être placés à côté droit ou gauche pour faciliter l'installation appropriée.
Si l'évier est situé à plus de 1 000 mm du sol, l'excedent d'eau demeurant dans les tuyaux ne peut être évacué directement dans l'évier. Il sera nécessaire de vidanger l'excedent d'eau dans un saladier ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.
Sortie d'eau
Raccordez le tuyau d'évacuation. Le tuyau d'évacuation doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau d'évacuation n'est ni pincé, ni écrasé.
Tuyau de rallonge
Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire. Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaiselle pourrait être réduite.
Raccordement du siphon
La distance entre le raccord d’évacuation et le fond de l’appareil ne doit pas excéder 1 000 mm. Le tuyau d’évacuation doit être fixé.
Démarrage du lave-vaissette
Il convient d'effectuer les vérifications suivantes avant de mettre en route votre lave-vaisselle.
1. Le lave-vaisselle est bien à niveau et correctement installé.
2. La valve d'arrivée d'eau est ouverte.
Pour éviter toute fuite d'eau, vérifie que la valve d'arrivée d'eau est bien raccordée au lave-vaisselle.
4. Les câbles sont solidement raccordés.
5. L'appareil est sous tension.
6. Les tuyaux d'arrivée d'eau et de vidange ne présentent aucun nœud.
Tous les matériaux d'emballage et toute la documentation ont été retirés du lave-vaisselle.
REMARQUE: À l'issue de l'installation, veillez à conserver ce guide d'utilisation : son contenu est très utile pour les utilisateurs.
Avant de faire appel à un technicien
Vous vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien.
| Problèmes techniques | Problème | Causes possibles | Que faut-il faire ? |
| Le lave-vaiselle ne démarre pas | Un fusible ou le disjoncteur a sauté | Changez le fusible ou rétablissez le disjoncteur. Débranche tous autres apparèels électriques branchés sur le même circuit que votre lave-vaiselle |
| L'appareil n'est pas sous tension | Vérifiez que le lave-vaiselle est sous tension et que la porte est bien fermée.Vérifiez que le cable d'alimentation est bien branché à la prise secteur. |
| La pression de l'eau est faible | Vérifiez que l'arrivée d'eau est bien raccordée et que le robinet est ouvert. |
| La porte du lave-vaiselle n'est pas bien fermée. | Assurez-vous de bien fermer la porte et le loquet. |
| Le lave-vaiselle ne pompe pas l'eau | Noeud dans le tuyau d'évacuation | Vérifiez l'état du tuyau d'évacuation. |
| Filtre bouché | Vérifiez l'état du filtre primaire (cf. rubrique intitulée « Nettoyer le filtre ») |
| Évier bouché | Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché.Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans la gestion des lave- |
| Problèmes généraux | Mousse dans la cuve | Détergent non adapté | Utilisez uniquement du détergent spécial lave-vaiselle pour éviter la formation de mousse. Si cela se produit, ouvre le lave-vaiselle et laissez la mousse s'évaporer. Versez 3 ou 4 litres d'eau froide dans la cuve. Fermez le lave-vaiselle en fermant le loquet, puis sélectionnez un cycle. Le lave-vaiselle commercera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifie que la mousse ait bien disparu.Renouvelez l'opération si nécessaire. |
| Produit de rincege renversé | Nettoyez toujours immédiatement tout produit de rincege renversé. |
| Intérieur de la cuve taché | Un détergent contenant du colorant a été utilisé | Vérifiez que le détergent utilisé ne compte aucune colorant. |
| Pellicule blanche sur les surfaces internes | Minéaux contenus dans une eau dure | Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaiselle et veillez à porter des gants en caoutchuc.N'utilise jamais d'autres produits que ceux qui sont destinés aux lave-vaiselle afin d'éviter tout risque de formation de mousse. |
| Taches de rouille sur les couverts | Les couverts tachés ne sont pas résistants à la corrosion. | |
| Aucun programme n'a été lancé après l'avout du sel pour lave-vaiselle.Des traces de sel se sont mélées au cycle de lavage. | Lancez toujours le programme de lavage rapide sans placer de couverts dans le lave-vaiselle et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaiselle. |
| Le couverde de l'adouïsseur n'est pas bien fermé. | Inspectez le couvercle et assurez-vous qu'il est bien fermé. |
Causes possibles
Bruits de choc dans le lave-vaiselle
Un des bras de lavage se heurte contre l'un des ustensiles présents dans le panier situé en dessous ou au-dessus.
Que faut-il faire ?
Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras de lavage.
Cliquez dans le lave-vaiselle
Des couverts ont été renversés dans le lave-vaisselle.
Mettez le programme en pause et réorganisez la disposition de vos couverts.
Bruits de chocs dans les conduits d'eau
Ceci peut être du à l'installation sur place ou aux sections des conduits.
Ceci n'aeldom impact sur la performance du lave-vaissette. Si vous avez des doutes, faites appel à un plombier qualifié.
La vase n'est pas propre
La vaisselle n'a pas été correctement placée dans le lave-vaisselle.
Cf. rubrique « Remplir les paniers du lave-vaisselle »
Le programme choisi n'est pas assez puissant.
Sélectionnez un programme plus intensif. Cf. « Tableau des cycles de lavage »
La quantité de détergent n'était pas suffisante.
Ajoutez plus de détergent ou changez de détergent.
Des ustensiles bloquent la course des bras de lavage.
Réorganisez la disposition de vos ustensiles afin que les bras de lavage puissent tourner librement.
Le dispositif de filtration situé à la base de l'appareil n'est pas propre ou n'est pas bien installé. Ceci peut bloquer les jets des bras de lavage.
Nettoyez et/ou replacez correctement le dispositif de filtration.
Association d'une eau douce avec trop de détergent.
Nettoyez les bras de lavage. Cf. « Nettoyer les bras de lavage »
Verres troubles
Des ustensiles en aluminium ont frotté contre votre vaisselle.
Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces.
Traces noires ou grises sur la vaisselle
Des ustensiles bloquent les bacs à détergent.
Réorganisez la disposition de votre vaisselle.
La vase n'est pas sèche
Mauvaise disposition des ustensiles
Respectez les consignes de remplissage du lave-vaisselle.
Quantité de produit de rinçage insuffisante
Augmentez la quantité de produit de rinceage/remplissez le compartiment à produit de rinceage.
La vaisselle a été sortie trop tôt
Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendez que votre vaisselle soit à peine tiède au toucher pour vider votre lave-vaisselle.
Le programme choisi n'était pas adapté
Videz le panier du bas en premier lieu afin d’éviter que de l’eau ne s’écoule depuis la vaisselle du panier du haut dans celui du bas.
Les couverts présentent un revêtement de mauvaise qualité
Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée. L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle.
Codes d'erreur
En cas de dysfonctionnement, l'appareil affiche des codes d'erreur pour vous avertir :
| Code | Signification | Causes possibles |
| Levoyant « Rapid » clignote rapidement | Délai d'arrivée d'eau plus long. | Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible. |
| Levoyant « Verre » clignote rapidement | Débordement. | Un composant du lave-vaiselle fuit. |
Attention!
En cas de débordement, coupe l'arrivée d'eau avant d'appeler un technicien. Si le caisson de base déborde :
- Coupez l'arrivée d'eau avant d'appeler un technicien
- Éliminez l'excédent d'eau avant de redémarrer le lave-vaisselle.
| Hauteur : | 815 mm |
| Largeur : | 448 mm |
| Profondeur : | 550 mm (porte fermée) |
| Alimentation électrique : | cf. plaque signalétique |
| Capacité : | 10 couverts |
Fiche produit
Fiche relative au lave-vaiselle domestique conformément aux directives UE 1016/2010 & 1059/2010 :
| Fabricant | BRANDT |
| Type/description | VS1010J |
| Couverts standard | 10 |
| Classe de rendement énergétique ➀ | A++ |
| Consommation énergétique annuelle ➁ | 211 KWh |
| Consommation énergétique du cycle de lavage standard | 0,75 KWh |
| Consommation énergétique en mode étéint | 0,45 W |
| Consommation énergétique en mode allumé | 0,49 W |
| Consommation annuelle en eau ➂ | 2520 litres |
| Classe d'efficacité de séchage ➄ | A |
| Cycle de lavage standard ➈ | ECO 45°C |
| Durée du cycle de lavage standard | 192 min |
| Niveau sonore | 47dB(A) re 1 pW |
| Type d'installation | Intégrable |
| Intégration possible | Oui |
| Hauteur | 81,5 cm |
| Largeur | 44,8 cm |
| Profondeur (avec connecteurs) | 55 cm |
| Consommation d'énergie | 1930 W |
| Tension / fréquence | 230 V- 50 Hz |
| Pression hydraulique (pression de débit) | 0,4-10 bar = 0,04-1 MPa |
Remarque :
1 A+++(rendement le plus haut) à D (rendement le plus faible) La consommation énergétique est estimée à 211 kWh par an sur une base de 280 cycles standards à l'eau froide et selon la consommation des modes peu intensifs. La consommation énergétique réelle dépendra de l'utilisation de l'appareil. La consommation d'eau est estimée à 2520 litres par an sur une base de 280 cycles de lavage standards. La consommation d'eau réelle dépendra de l'utilisation de l'appareil. A (rendement le plus haut) à G (rendement le plus faible) ⑤ Ce programme convient pour laver une vaisselle représentant un niveau de saleté normal et constitue le programme le plus efficient en termes de consommation d'eau et d'énergie pour ce type de vaisselle.
Cet appareil est conforme aux normes et directives européennes dans leur version la plus à jour au moment de la livraison :
Les valeurs susmentionnées ont été mesurées conformément aux normes dans des conditions d'utilisation spécifiques. Les résultats peuvent varier dans une ample mesure selon la quantité et le niveau de saleté de la vaisselle, la durée de l'eau, la quantité de détergent, etc.
Ce guide d'utilisation est basé sur les normes et réglementations de l'Union Européenne.
- Panier du haut :
Remarque : placez les ustensiles plats et légers sur le rabat. Le poids total doit être inférieur à 1,5 kg.
3. Panier à couverts : INTÉRIEUR
2. Panier du bas :
| 1 | Cuillères àSoupe | 5 | Cuillères àdessert | |
| 2 | Fourchettes | 6 | Cuillères àservice | |
| 3 | Couteaux | 7 | Fourchettes àservice | |
| 4 | Cuillères àcafé | 8 | Louches | |
Informations destinées aux tests de comparabilité selon la norme EN 50242 :
Capacité : 10 couverts
Position du panier du haut : basse Programme : ECO
Nombre de modes de distribution du produit de rinçage : 6 Réglage de l'adoucisseur : H3
Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:
consulter notre site: www.brandt.fr • nous écrire à l'adresse postale suivante : Service Consommateurs BRANDT 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX • nous appeler du lundi au vendredi de 8h30 à 18h00 au :
0 892 02 88 01
Service 0,50 € / min + prix appel
Service fourni par Brandt France, S. A. S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531.
2- Interventions FRANCE
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.
B: Référence commerciale
C: Référence service
H: Numéro de série
Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au:
09 69 39 25 25
Service gratuit + prix appel
Pièces d'origine :
Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
