S12II-430, S12II-520 82 80PLUS BRONZE, S12II-620 82 80PLUS BRONZE - Alimentation pour ordinateur SEASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur
Marque	Seasonic
Modèles	S12II-430, S12II-520, S12II-620
Certification	80PLUS Bronze
Puissance nominale	430 W, 520 W ou 620 W selon modèle
Connecteur principal	24/20 broches (amovible)
Connecteur CPU	4/8 broches +12V
Connecteurs périphériques	SATA, Molex 4 broches, adaptateur disquette
Dimensions (L x l x H)	Environ 150 x 140 x 86 mm
Poids	Environ 1,8 kg
Ventilateur	120 mm
Protections intégrées	OVP, OCP, SCP, OPP
Température de fonctionnement	0 °C à 50 °C
Humidité relative	20 % à 80 %
Sécurité	Ne pas ouvrir le boîtier, tensions élevées à l'intérieur
Entretien	Maintenir à l'abri de l'humidité, nettoyer avec un chiffon sec
Installation	Débrancher l'ancienne alimentation, connecter les câbles, mettre l'interrupteur I/O sur I
Dépannage	Vérifier les connexions, essayer de réinitialiser avec l'interrupteur I/O
Réparabilité	Pièces détachées non disponibles, retour sous garantie conseillé
Garantie	3 ans (estimation)

FOIRE AUX QUESTIONS - S12II-430, S12II-520 82 80PLUS BRONZE, S12II-620 82 80PLUS BRONZE SEASONIC

Comment installer mon alimentation Seasonic S12II ?

Assurez-vous que le système est éteint et débranché. Ouvrez le boîtier, débranchez l'ancienne alimentation, puis connectez les câbles de la nouvelle en suivant le manuel : branchez le connecteur principal 24/20 broches sur la carte mère, le connecteur CPU 4/8 broches, et les connecteurs périphériques. Refermez le boîtier, branchez le câble secteur et mettez l'interrupteur I/O sur I.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que la fiche est bien branchée dans la prise et dans l'alimentation. Assurez-vous que l'interrupteur I/O est en position I. Vérifiez que tous les connecteurs sont correctement enfichés. Essayez d'éteindre et rallumer l'alimentation avec l'interrupteur en attendant au moins 0,5 seconde entre les cycles. Si le problème persiste, consultez le site de Seasonic.

Quels connecteurs sont fournis avec le Seasonic S12II ?

L'alimentation est livrée avec un connecteur principal 24/20 broches, un ou deux connecteurs CPU 4/8 broches, des connecteurs SATA, des connecteurs Molex 4 broches et un adaptateur pour lecteur de disquette. Le nombre exact dépend du modèle (430W, 520W, 620W).

Mon alimentation Seasonic S12II est-elle compatible avec une carte mère à 24 broches ?

Oui, le connecteur principal peut être utilisé en 24 broches ou 20 broches grâce à sa partie amovible. Pour une carte mère 20 broches, vous pouvez détacher les 4 broches supplémentaires.

Puis-je utiliser cette alimentation dans un boîtier standard ATX ?

Oui, les dimensions (environ 150x140x86 mm) sont conformes au format ATX standard. Elle s'adapte à la plupart des boîtiers d'ordinateur.

Comment nettoyer mon alimentation Seasonic ?

Débranchez l'alimentation et utilisez un chiffon sec ou une brosse antistatique pour enlever la poussière des grilles de ventilation. Ne jamais ouvrir le boîtier. Évitez l'humidité.

Quelle est la garantie de l'alimentation Seasonic S12II ?

La garantie standard est généralement de 3 ans pour cette série. Vérifiez les conditions spécifiques auprès de votre revendeur. L'ouverture du boîtier annule la garantie.

Pourquoi mon ordinateur redémarre-t-il aléatoirement avec cette alimentation ?

Cela peut être dû à une surcharge, une connexion incorrecte ou un défaut. Vérifiez que la puissance de l'alimentation est suffisante pour vos composants. Assurez-vous que tous les connecteurs sont bien enfichés. Testez avec un autre câble secteur.

L'alimentation Seasonic S12II est-elle silencieuse ?

Elle est équipée d'un ventilateur de 120 mm avec un fonctionnement généralement silencieux. Le bruit peut augmenter sous forte charge. Si le ventilateur devient très bruyant, vérifiez qu'il n'est pas obstrué par la poussière.

Puis-je remplacer le ventilateur moi-même ?

Non, il n'est pas recommandé d'ouvrir le boîtier de l'alimentation car cela expose à des tensions dangereuses et annule la garantie. En cas de panne, contactez le support Seasonic.

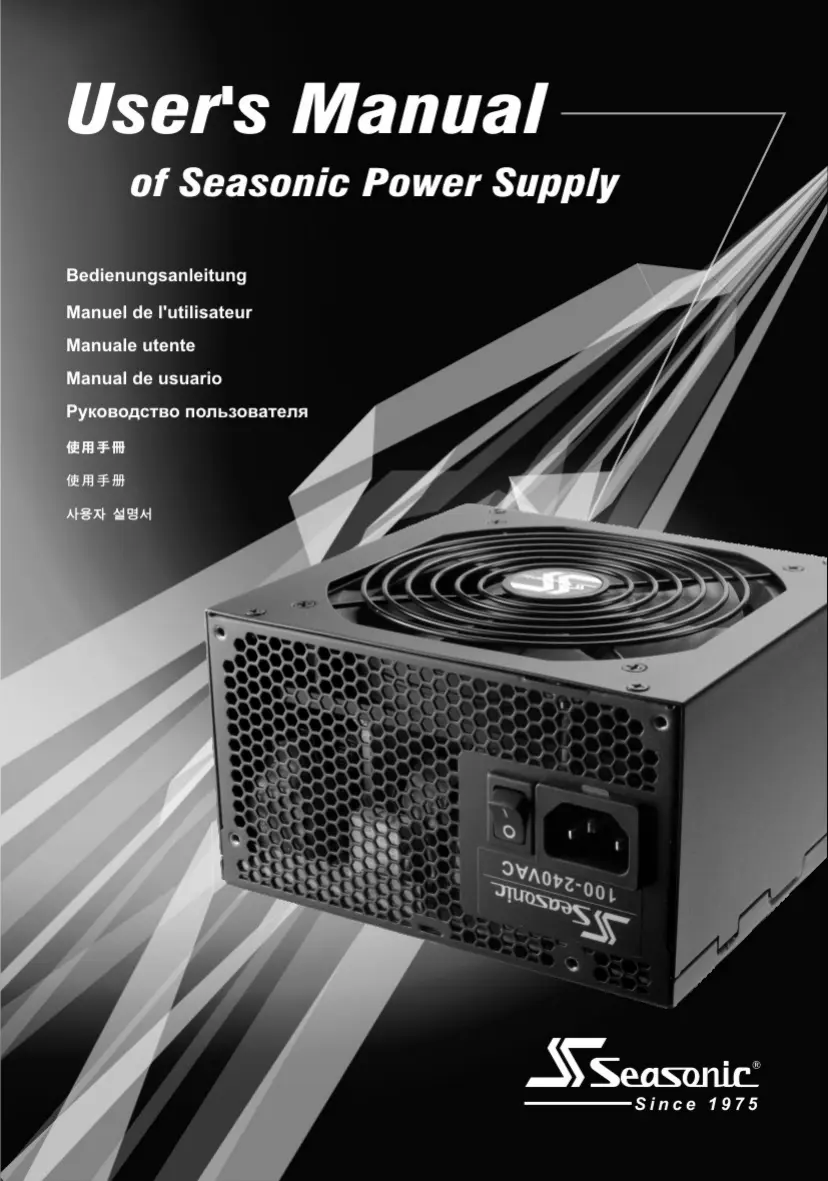

MODE D'EMPLOI S12II-430, S12II-520 82 80PLUS BRONZE, S12II-620 82 80PLUS BRONZE SEASONIC

Manuel de l'utilisateur

Manuale utente

Manuel d'utilisation

Index

English 1 Deutsch 2 Francais 3 Italiano 4 Espanol 5 Pycckn 6 7 8 9 Contact Information 10

I. Installation

1. Assurez-vous que votre système est éteint et débranché. Débranchez la fiche d'alimentation CA de votre ancien bloc d'alimentation.
2. Ouvrez le boîtier de votre ordinateur en vous référant aux directives contenues dans le manuel pour votre boîtier.
3. Débranchez tous les connecteurs d'alimentation des appareils.
4. Retirez l'ancien bloc d'alimentation et replacez le neuf dans le boîtier de votre ordinateur.
5. eils périphériques. Assurez-vous que tous les câbles et fils sont correctement branchés.
6. Branchez le connecteur amovible de l'alimentation principale à 24/20 broches à votre carte mère.
7. à 4/8 broches +12V à votre carte mère selon les besoins.
8. périphérique à 4 broches sur les appareils. Les connecteurs SATA sont destinés aux appareils avec l'interface Serial ATA.
9. Branchez l'adaptateur de puissance du lecteur de disquettes au lecteur de disquettes selon les besoins.
10. Branchez le(s) connecteur(s) de puissance plus de détails.

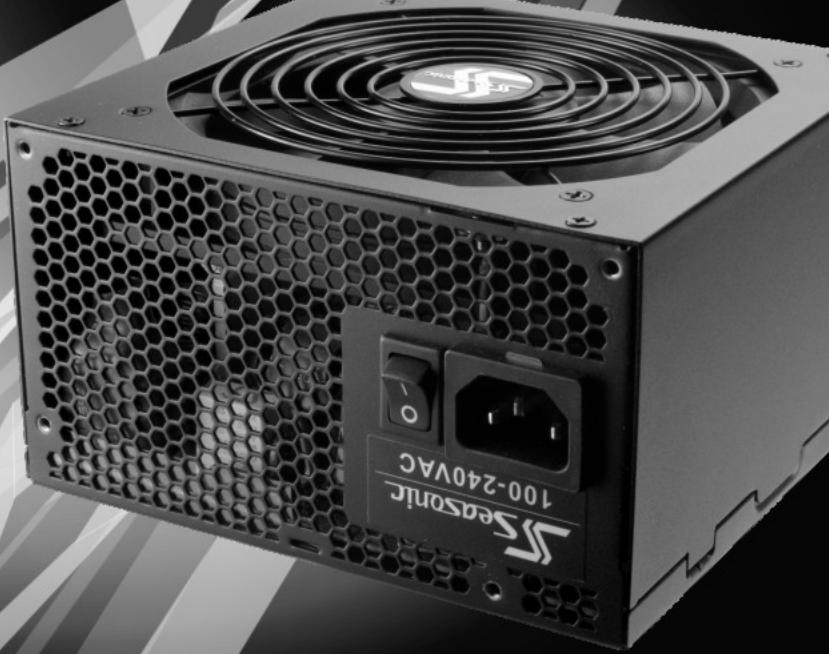

11. Fermez le boîtier de votre ordinateur, branchez la fiche d'alimentation au bloc d'alimentation, puis réglez le commutateur « I/O » du bloc d'alimentation en position « I »

II. Avertissements

Il y a des tensions élevées et dangereuses à l'intérieur du bloc d'alimentation. NE PAS ouvrir le couvercle du boîtier du bloc d'alimentation. La garantie est annulée si le couvercle est ouvert. Le couvercle du bloc d'alimentation ne doit être ouvert sous aucune circonstance. Veuillez garder le bloc d'alimentation à distance de l'humidité et l'opérer dans un environnement correctement conseillé. (Température de fonctionnement : 0 à 50°C. Humidité relative : 20% à 80%).

III. Auto-dépannage :

Si le bloc d'alimentation ne fonctionne pas correctement, veuillez vérifier les éléments qui suivent avant de demander un retour pour réparation :

1. La fiche électrique est-elle correctement branchée dans la prise électrique et dans l'entrée CA du bloc d'alimentation ?
2. Assurez-vous que le commutateur « I/O » sur le bloc d'alimentation est en position « I ».
3. Vérifiez que tous les connecteurs d'alimentation sont correctement branchés sur tous les appareils.
4. Veuillez éteindre et allumer plusieurs fois le bloc d'alimentation à l'aide du commutateur I/O, en respectant un délai d'au moins 0,5 seconde à l'état arrêt avant de réinitialiser l'unité.

Si vous souhaitez obtenir plus d'informations pour résoudre vos problèmes, veuillez vous référer au site Web de Seasonic pour plus de support technique : www.seasonic.com
