Type de produit	Alimentation pour ordinateur
Marque	SEASONIC
Modèle	P-860 PLATINUM 80PLUS PLATINUM
Puissance nominale	860 W
Certification efficacité	80 PLUS® Platinum (efficacité > 90% à 20%, > 92% à 50%, > 89% à 100% de charge)
Conception modulaire	Entièrement modulaire avec panneau de connexion CC breveté
Ventilateur	Sanyo Denki San Ace 120 mm à roulement à billes
Contrôle du ventilateur	Hybride S²FC (sans mode fanless) ou S³FC (avec mode fanless jusqu'à 30% de charge)
Protections intégrées	Protection contre les surtensions (OVP), surintensités (OCP), courts-circuits (SCP), surchauffe (OTP), sous-tension (UVP)
Tension d'entrée	100-240 V CA (universelle)
Connecteurs principaux	1 x 24 broches ATX, 2 x 4+4 broches CPU EPS, 6 x 6+2 broches PCIe, 12 x SATA, 6 x Molex
Régulation de tension	Précision ± 2%
Condensateurs	Japonais 105°C, aluminium et polymère solide conducteur
Garantie	7 ans
Sécurité	Ne pas ouvrir le bloc, ne pas insérer d'objets, utiliser uniquement les câbles fournis
Entretien	Aucune pièce réparable par l'utilisateur
Dimensions (L x l x H)	150 mm x 86 mm x 160 mm (format ATX standard)
Poids	Environ 2,2 kg

FOIRE AUX QUESTIONS - P-860 PLATINUM 80PLUS PLATINUM SEASONIC

Comment installer l'alimentation SEASONIC P-860 PLATINUM ?

Placez le bloc dans le boîtier et fixez-le avec les 4 vis fournies. Branchez d'abord les câbles modulaires sur le bloc, puis connectez la carte mère (ATX 24 broches, CPU EPS 4+4 broches) et les périphériques. Assurez-vous que l'interrupteur CA est sur 'O' avant de brancher le cordon d'alimentation.

Comment fonctionne le contrôle hybride du ventilateur ?

Le sélecteur sur le bloc permet deux modes : position 'I' pour le contrôle S²FC (ventilateur toujours en rotation) et position 'O' pour le mode S³FC (ventilateur arrêté jusqu'à 30% de charge). En mode fanless, l'alimentation est totalement silencieuse à faible charge.

Quels sont les câbles modulaires fournis ?

Le pack comprend des câbles pour : 1x ATX 24 broches, 2x CPU 4+4 broches, 6x PCIe 6+2 broches, 12x SATA, 6x Molex, et un adaptateur FDD. Tous sont entièrement modulaires.

L'alimentation est-elle compatible avec ma carte mère ?

Oui, elle est compatible avec toutes les cartes mères ATX, micro-ATX et autres standards. Les connecteurs principaux sont un 24 broches convertible (20+4) et deux CPU 4+4 broches (EPS12V). Vérifiez les besoins de votre carte mère.

Que faire si l'alimentation ne démarre pas ?

Vérifiez que le cordon d'alimentation est branché, que l'interrupteur CA est sur 'I', et que tous les connecteurs sont bien enfoncés. Essayez de basculer l'interrupteur plusieurs fois avec 0,5 seconde d'intervalle pour réinitialiser l'alimentation.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation du secteur. Utilisez un chiffon doux et sec ou un pinceau antistatique pour retirer la poussière des grilles de ventilation. N'ouvrez jamais le boîtier et n'utilisez pas de liquide.

Quelle est la durée de la garantie et comment l'activer ?

La garantie est de 7 ans à compter de la date d'achat. Conservez votre facture. Pour toute réclamation, contactez votre revendeur ou visitez www.seasonic.com. La garantie couvre les défauts de fabrication mais pas l'ouverture du bloc.

Puis-je utiliser des câbles modulaires d'une autre marque ?

Non, utilisez UNIQUEMENT les câbles Seasonic fournis. Les connecteurs peuvent avoir des brochages différents, ce qui risquerait d'endommager l'alimentation ou les composants.

Quelle est l'efficacité réelle de cette alimentation ?

L'efficacité est certifiée 80 PLUS Platinum : plus de 90% à 20% de charge, plus de 92% à 50% et plus de 89% à 100%. Cela réduit la consommation électrique et la chaleur dégagée.

Puis-je utiliser cette alimentation pour une configuration dual GPU ?

Oui, elle prend en charge les technologies multi-GPU (NVIDIA SLI et AMD CrossFire). Elle dispose de 6 connecteurs PCIe 6+2 broches, suffisants pour deux cartes graphiques haut de gamme.

MODE D'EMPLOI P-860 PLATINUM 80PLUS PLATINUM SEASONIC

Manuel de l'utilisateur

Manuel de l'utilisateur

Manuale utente

English 1 Deutsch 7 Français 13 Espanol 19 Italiano 25 31 37 Пycckoй 43 Specifications / DC Cable & Connectors 49 Protection Features 50 DC Power Connector 51 Contact Information

Contenu de l'emballage

• Bloc d'alimentation Seasonic Platinum Série
• Pack de câbles modulaires
• Manuel du propriétaire Cordon d'alimentation secteur
• Sac de vis

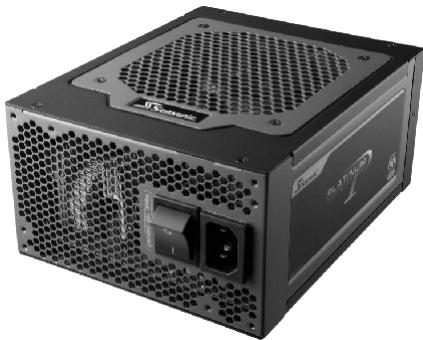

Gamme seasonic platinum

MERCI pour l'achat du bloc d'alimentation Seasonic Platinum Série, la gamme la plus technologiquement avancée de blocs d'alimentation PC disponibles de nos jours.

Gamme platinum - caractéristiques spéciales

• Une efficacité ultra haute, certifiée 80 PLUS® Platinum (www.80PLUS.org)1

Le slogan de Sea Sonic "Green Innovation Powers Your Life" (L'innovation verte qui alimente votre vie) définit notre engagement à revoir et à fabriquer des unités d'alimentation les plus écologiques possibles. La certification 80 PLUS® Platinum permet de garantir l'efficacité la plus élevée en matière de conversion électronique de puissance actuellement disponible sur le marché (efficacité supérieure à 90%, 92%, 89%, à des charges de fonctionnement respectivement de 20%, 50% et 100%). La Platinum Série, à ce jour, la gamme de blocs d'alimentation la plus efficace selon les critères Sea Sonic, et est le fruit de 35 ans de recherche et de développement dans la fabrication de blocs d'alimentation pour PC.

• Panneau de connexion CC breveté Seasonic avec module intégré de régulation de tension² Cette conception complètement modulaire brevetée minimise la chute de tension et l'impédance, maximise l'efficacité et améliore les performances globales pour le refroidissement et la fiabilité.
• Design du convertisseur CC/CC

Pour une réponse dynamique de pointe, une plus grande stabilité du système et une optimisation de la sortie 12VCC. - Contrôle hybride du ventilateur silencieux Seasonic - S²FC & S³FC²

Une première dans l'industrie, un contrôle thermique avancé sur 3 phases assure l'équilibre entre le silence et le refroidissement. Le contrôle hybride du ventilateur silencieux offre 3 étapes opérationnelles : Les modes Fanless (Sans ventilateur), Silencieux, et Refroidissement. En outre, un commutateur est fourni pour vous permettre de choisir entre le contrôle du ventilateur Seasonic S²FC, sans le mode Fanless, ou le contrôle du ventilateur S³FC, avec le mode Fanless.

Sanyo Denki - Ventilateur silencieux San Ace

Les ventilateurs à roulement à billes de Sanyo Denki, dont la renommée est mondiale, sont élaborés avec des composants de la plus haute qualité, de façon à garantir leur qualité et leur performance. L'utilisation de pales de ventilateur en plastique haute densité, en forme de cuillère et aux bords d'attaque lisses, les roulements à billes aux tolérances strictes et l'axe en cuivre de précision, sont quelques caractéristiques qui permettent d'atteindre des performances à très faible nuisance sonore, et une qualité optimale. En outre, contrairement à la norme industrielle qui ne fait mention que de deux centres de gravité du ventilateur, Sanyo Denki incorpore 3 centres de gravité pour un équilibre encore plus parfait et une rotation stable. Le ventilateur Sanyo Denki s'associe parfaitement à la commande de ventilateur silencieux et hybride de Sea Sonic, leader en la matière, pour atteindre des performances absolues dans l'industrie. Sanyo Denki, comme Sea Sonic, est synonyme de qualité et de performances. - Condensateurs en aluminium et polymère solide conducteur

Garantit la stabilité de l'alimentation dans les conditions de fonctionnement extrêmes.

• Condensateurs japonais de marque très fiables 105°C

Des composants exceptionnellement fiables qui, en retour, allongent la durée de vie du produit. - Régulation fine de la tension [± 2%]

L'amélioration de la régulation de charge pour réduire les variations de tension fournit un fonctionnementouple et stable. - Correction du facteur de puissance active [FP type de 99%]

La solution « active » repose sur la solution professionnelle en matière de correction du facteur de puissance, pour réduire l'affaiblissement de la ligne et la distorsion de la puissance.

Sortie élevée +12V

La capacité renforcée en courant sous +12V augmente les possibilités d'utilisation et assure qu'il y a assez de puissance pour prendre en charge les composants gourmands sous +12V du système. - Bornes plaquées or pour courants forts

Réduit la résistance de la transmission de courant, et optimise ainsi l'efficacité.

• Disposition double couche du circuit imprimé Utilisation optimisée de l'espace du circuit imprimé et joints de soudure extra renforcés afin d'améliorer la qualité, la fiabilité et les performances.
• Ventilation ultra [Structure en nid d'abeille]

Des trous de ventilation en nids d'abeille, pour optimiser le flux de l'air, améliorer le refroidissement et réduire le bruit. Câblage entièrement modulaire

La conception facile à maintenir offre un maximum de flexibilité.

• Les technologies Multi-GPU sont prises en charge

Connecteurs PCI-E 6P et 8P pour prendre en charge toutes les plateformes multi-GPU. - Conception du câblage CC tout-en-un

Prise en charge des PC, IPC, stations de travail et serveurs. - Connecteur à branchement facile breveté

Débranchez les connecteurs facilement, rapidement et en toute sécurité. - Entrée CA universelle [Toute la gamme]

Branchez et travaillez en sécurité partout dans le monde. 7 ans de garantie

Notre attachement envers une qualité supérieure.

1. 80 PLUS® est une marque commerciale déposée de Ecos Consulting, Inc., USA
2. Brevets mondiaux: US, CN, JP, TW, DE

Attention ! NOTES importantes relatives à la sécurité

N'ouvre JAMAIS, en aucun cas, le bloc d'alimentation. Hautes tensions à l'intérieur. La GARANTIE EST ANNULEE lorsque le capot est enlevé. - NE PAS insérer des objets dans la grille du ventilateur ni dans la zone de ventilation du bloc d'alimentation. - NE PAS placer d'objets en face du ventilateur ni dans la zone de ventilation du bloc d'alimentation, qui puisse entraver ou restreindre la circulation de l'air. - Utilisez UNIQUEMENT les câbles modulaires Seasonic fournis avec le bloc d'alimentation. - Maintenez le bloc d'alimentation dans un environnement sec, à l'abri de l'humidité. Le bloc d'alimentation est destiné à être intégré dans un système informatique et n'est pas destiné à un usage extérieur ou à l'extérieur.

Dépose du bloc d'alimentation

1. Veuillez d'abord lire "Avertissements ! Notes importantes relatives à la sécurité" ci-dessous.
2. Débranchez vous ordinaireur de toute source secteur CA. Assurez-vous que le systeme est ETEINT. Le cas échéant, mettez le bloc d'alimentation CA en position éteinte "O" (éteint).
3. Ouvrez le boîtier du PC et, le cas échéant, reportez-vous au manuel d'utilisation du fabricant de votre PC.
4. Débranche soigneusement tous les harnais de fils CC du bloc d'alimentation au niveau de la carte mère et de tous les connecteurs de périphériques.
5. Dévissez les vis de montage qui fixent le bloc d'alimentation à l'arrière du panneau arrière du boîtier du PC.
6. Retirez délicatement le bloc d'alimentation du système PC.

Installation de l'alimentation

1. Placez le bloc d'alimentation Seasonic dans l'espace prévu dans le boîtier et fixez le bloc d'alimentation sur le panneau arrière du boîtier avec les 4 vis de montage fournies dans le sac d'accessoires. Ne serrez pas trop.
2. Selon le type de boîtier de l'ordinateur, le bloc d'alimentation doit être monté avec le couvercle supérieur côté ventilateur, face à la carte mère. Cela ne s'applique pas à tous les types de boîtiers d'ordinateur.
3. Branchement de la carte mère :

a. NE PAS forcer pour insérer le connecteur, les connecteurs sont "déconnectés" et donc ne s'insèrent que d'une seule façon. S'assurer que le verrouillage du connecteur est verrouillé.

b. Connecter l'extrémité du connecteur convertible 20/24 broches de l'alimentation sur le réceptacle approprié au niveau du bloc d'alimentation. c. Connectez l'extrémité carte-mère du connecteur convertibles 20/24 broches sur la carte mère. Selon la carte-mère, vous pouvez avoir besoin de fixer ou détacher le module 4 broches du connecteur 20/24 broches. d. Connectez le connecteur P4 +12V et le connecteur EPS +12V, le cas échéant. e. Si voit syste requert un double connecteur EPS +12V veuillez brancher lextrimte a 12 broches du second connecteur CPU a 8 broches sur le recepteur 12 broches correspondant du dispositif d'alimentation. Branchez ensuite lextrimte carte mere de ce connecteur a 8 broches sur la carte mere.

1. Le sélecteur de contrôle hybride du ventilateur, situé sur le côté du panneau de cables modulaire du bloc d'alimentation, peut être réglé sur "l", pour le contrôle normal du ventilateur, S²FC (sans mode Fanless) ou "O", S³FC, contrôle hybride du ventilateur silencieux (avec le mode Fanless).

a. Le réglage standard du contrôle du ventilateur "I" permet au ventilateur de tourner en continu en mode silencieux et en mode refroidissement, selon la charge du système. b. Le réglage hybride du contrôle du ventilateur "O" permet au S³FC de tourner en mode "Fanless", jusqu'à 30% (±5%) de la charge nominale maximale. Une augmentation supplémentaire de la charge met le contrôle du ventilateur S³FC dans les modes silence et refroidissement.

1. Branchement des composants périphériques :

a. NE PAS forcer pour insérer le connecteur, les connecteurs sont "dertropes" et donc ne s'insèrent que d'une seule façon. S'assurer que le verrouillage du connecteur est verrouillé, le cas échéant. b. Branchez l'extrémité alimentation des câbles connecteurs de périphériques sur les réceptacles appropriés au niveau du bloc d'alimentation. c. Connectez les connecteurs à branchement facile sur le réceptacle d'alimentation du périphérique.

1. Refermez le boîtier de l'ordinateur de façon sûre.
2. Branchez le cordon d'alimentation CA fourni dans la boî
3. Vous êtes maintenant prêt à démarrer votre ordinateur. Alimenté par Seasonic!

Dépannage

Si l'alimentation ne fonctionne pas correctement, veuillez parcourir la liste ci-dessous.

1. Assurez-vous que le cordon d'alimentation est correctement relié à la source CA et au bloc d'alimentation.
2. Assurez-vous que la source CA est sur ON (MARCHE).
3. Assurez-vous que l'interrupteur CA marche/arrêt sur le panneau arrière du bloc d'alimentation est sur la position "I".
4. Contrôlez et fixez tous les connecteurs de la carte mère et des périphériques.
5. L'interrupteur CA marche/arrêt à l'arrière du bloc d'alimentation peut être basculé entre "I" et "O" plusieurs fois avec un-delai de 0.5 secondes à chaque fois pour vous assurer que l'alimentation est réinitialisée.

Si vous éprouvez toujours des difficultés pour que le bloc d'alimentation fonctionne correctement, veuillez visiter www.seasonic.com pour des instructions d'assistance technique plus détaillées.

Remarques

L'alimentation électrique est une technologie "pull", qui ne fournit que la puissance demandée par la carte mère et les composants.

• S'il y a un besoin de fonctionnement de la carte mère, l'alimentation ne s'allume pas. S'il y a un dysfonctionnement de composant périphérique, l'alimentation ne fournit pas de puissance à ce composant particulier.

Garantie & disclaimer

La garantie Sea Sonic couvre la gamme d'alimentations Platinum Série pour une période de soixante (60) mois à compter de la date d'achat, contre les défauts de pièces et de main d'œuvre. Au cours de la période de garantie, Sea Sonic se réserve le droit de réparer ou de remplacer par des pièces similaires ou égales à la performance, à condition que :

• Le produit est retourné au point d'achat, port payé.
• Le produit n'a pas été mal utilisé par rapport à sa destination initiale. Le produit n'a pas été endommagé suite à des catastrophes naturelles, comme la foudre, une inondation ou un incendie.
• Le capot du produit n'a jamais été enlevé et l'étiquette de garantie n'est pas rompue.

Les termes de la garantie peuvent varier entre différentes zones géographiques.

Veuillez visiter notre page d'accueil www.seasonic.com pour plus de détails.

Tous les efforts ont été déployés pour assurer l'exactitude des informations. Sea Sonic n'assure aucune responsabilité, exprimée ou implicite, concernant tout(tous) dommage(s) survenant à vos composants à la suite d'une erreur ou d'une omission dans la dépose de l'alimentation déménagement ou le guide d'installation, ou en raison de defaults ou de pannes du produit.

Sea Sonic n’assume aucune responsabilité, exprimée ou implicite, pour l’utilisation de ce produit et pour le(s) dégât(s) causés par l’utilisation de ce produit à d’autres périphériques de l’ordinateur, à cause d’une panne du produit.
