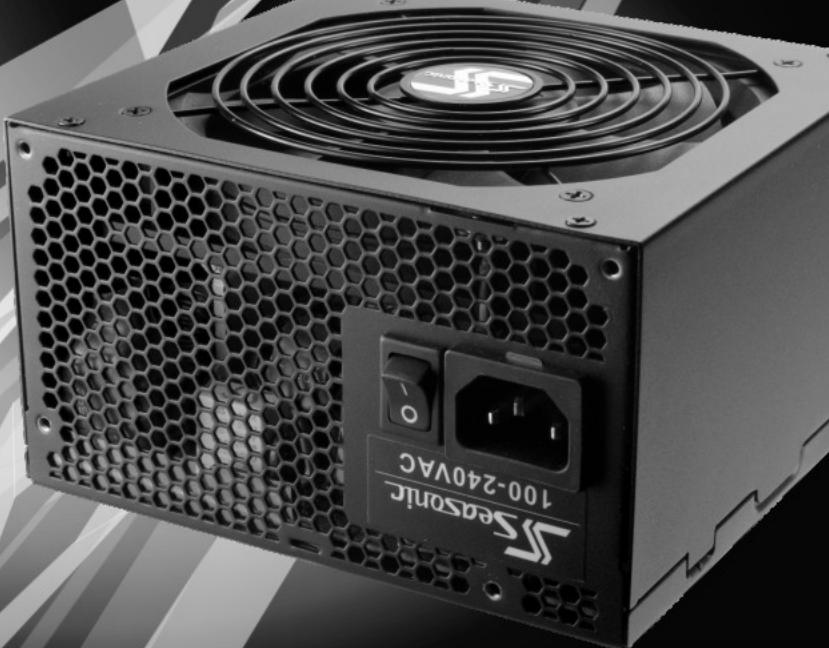

M12II-520 80PLUS BRONZE, M12II-620 80PLUS BRONZE, M12II-650 80PLUS BRONZE - Alimentation pour ordinateur SEASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur
Marque	SEASONIC
Modèles	M12II-520 80PLUS BRONZE, M12II-620 80PLUS BRONZE, M12II-650 80PLUS BRONZE
Puissance	520 W, 620 W, 650 W selon le modèle
Certification	80 PLUS Bronze
Efficacité	Jusqu'à 85 % à charge typique
Tension d'entrée	100-240 V AC, 50-60 Hz
Connecteur principal	24/20 broches amovible
Connecteurs CPU	1 x 4/8 broches +12 V
Connecteurs PCI-E	2 x 6+2 broches (selon modèle)
Connecteurs SATA	6 à 8 connecteurs selon le modèle
Connecteurs périphériques	4 broches Molex (plusieurs selon modèle)
Câbles modulaires	Oui, câbles amovibles
Ventilateur	120 mm silencieux
Protections	OVP, UVP, OCP, OPP, SCP
Dimensions (L x l x H)	150 x 86 x 140 mm (format ATX)
Poids	Environ 2,5 kg
Température de fonctionnement	0 °C à 50 °C
Humidité relative	20 % à 80 %
Garantie	5 ans (constructeur)
Entretien	Nettoyer la poussière avec un chiffon sec ; ne pas ouvrir le boîtier

FOIRE AUX QUESTIONS - M12II-520 80PLUS BRONZE, M12II-620 80PLUS BRONZE, M12II-650 80PLUS BRONZE SEASONIC

Comment installer correctement l'alimentation Seasonic M12II ?

Assurez-vous que l'ordinateur est éteint et débranché. Ouvrez le boîtier, retirez l'ancienne alimentation, puis placez la nouvelle en la fixant avec les vis fournies. Branchez les câbles modulaires nécessaires : le connecteur principal 24 broches sur la carte mère, le connecteur CPU 4/8 broches, et les connecteurs périphériques (SATA, PCI-E, etc.). Refermez le boîtier et basculez l'interrupteur I/O sur la position I.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est bien branché à la prise secteur et à l'entrée CA de l'alimentation. Assurez-vous que l'interrupteur I/O est sur I. Vérifiez également que tous les connecteurs internes sont correctement enfoncés. Si le problème persiste, essayez de basculer l'interrupteur sur O puis I après au moins 0,5 seconde. Consultez le site Seasonic pour plus d'aide : www.seasonic.com.

L'alimentation fait du bruit, est-ce normal ?

Un léger bruit de ventilateur est normal en fonctionnement. Si le bruit devient fort ou irrégulier, vérifiez que le ventilateur n'est pas obstrué par la poussière. Nettoyez délicatement les grilles avec un chiffon doux. Si le bruit persiste, contactez le service après-vente Seasonic.

Puis-je utiliser cette alimentation avec une carte graphique puissante ?

Oui, les modèles M12II sont équipés de connecteurs PCI-E 6+2 broches. Assurez-vous que la puissance totale de votre système (CPU, GPU, etc.) ne dépasse pas la capacité de l'alimentation : 520 W, 620 W ou 650 W selon le modèle. Consultez le manuel de votre carte graphique pour connaître ses besoins en puissance.

Comment brancher les câbles modulaires ?

Chaque câble modulaire possède une extrémité spécifique qui se branche sur l'alimentation. Poussez fermement jusqu'à ce qu'il s'enclenche. Branchez l'autre extrémité sur les composants (carte mère, disques, carte graphique). Veillez à ne pas forcer et respectez le sens des connecteurs. Les câbles sont conçus pour ne se brancher que dans un seul sens.

Quelle est la durée de vie de cette alimentation ?

Avec un usage normal et un entretien régulier, une alimentation Seasonic peut durer de nombreuses années. La garantie constructeur est généralement de 5 ans. Un nettoyage périodique de la poussière et une bonne ventilation prolongent sa durée de vie.

Que faire en cas d'odeur de brûlé ou de fumée ?

Éteignez immédiatement l'alimentation via l'interrupteur I/O et débranchez le câble secteur. N'ouvrez pas le boîtier de l'alimentation. Contactez le support Seasonic pour obtenir un remplacement sous garantie. Ne réutilisez pas l'alimentation avant inspection.

Cette alimentation est-elle compatible avec ma carte mère ?

Oui, elle est compatible avec les cartes mères ATX standard. Le connecteur principal 24 broches est amovible pour s'adapter aux cartes mères à 20 broches. Vérifiez également le connecteur CPU 4/8 broches selon votre carte mère. Consultez le manuel de votre carte mère pour confirmer.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation et attendez qu'elle refroidisse. Utilisez un chiffon sec ou une brosse douce pour enlever la poussière des grilles d'aération. Ne soufflez pas d'air comprimé à l'intérieur. Ne jamais ouvrir le boîtier de l'alimentation, cela annulerait la garantie.

Puis-je utiliser l'alimentation avec une tension secteur étrangère ?

Oui, l'alimentation accepte une tension d'entrée universelle de 100-240 V AC (50-60 Hz), ce qui la rend compatible avec la plupart des pays. Vérifiez simplement que le câble secteur est adapté à la prise de votre pays.

MODE D'EMPLOI M12II-520 80PLUS BRONZE, M12II-620 80PLUS BRONZE, M12II-650 80PLUS BRONZE SEASONIC

Manuel de l'utilisateur

Manuale utente

Manuel de l'utilisateur

Anglais 1 Deutsch 2 Français 3 Italiano 4 Español 5 Правильный 6 7 8 9 Contact Information 10

I. installation:

1. Assurez-vous que votre système est éteint et débranché. Débranche la fiche d'alimentation CA de votre ancien bloc d'alimentation.
2. Ouvrez le boîtier de votre ordinateur en vous référant aux directives contenues dans le manuel pour votre boîtier.
3. Débranche tous les connecteurs d'alimentation des appareils.
4. Retirez l'ancien bloc d'alimentation et replacez le neuf dans le boîtier de suive ordinateur.
5. Branchez les connecteurs d'alimentation à votre carte mère et aux appareils périphériques. Assurez-vous que tous les câbles et fils sont correctement branchés.
6. Branchez le connecteur amovible de l'alimentation principale à 24/20 broches à votre carte mère.
7. Branchez le connecteur d'alimentation à 4/8 broches +12V à votre carte mère selon les besoins.
8. Branchez le connecteur d'alimentation périphérique à 4 broches sur les appareils. Les connecteurs SATA sont destinés aux appareils avec l'interface de série ATA.
9. Branchez l'adaptateur de puissance du lecteur de disquettes au lecteur de disquettes selon les besoins.
10. Branchez le(s) connecteur(s) de puissance à PCI-E +12V à la ou aux cartes graphiques PCI-E. Si nécessaire, veuillez consulter le manuel de votre carte graphique pour des détails.
11. Fermez le boî égalez le commutateur « I/O » du bloc d'alimentation en position « I »

II. Avertissements:

Il y a des tensions élevées et dangereuses à l'intérieur du bloc d'alimentation. NE PAS ouvrir le couvercle du boîtier du bloc d'alimentation. La garantie est annulée si le couvercle est retiré. Le couvercle du bloc d'alimentation ne doit être ouvert sous aucune circonstance. Veuillez garder le bloc d'alimentation à distance de l'humidité et opérez-le dans un environnement correct conseillé. (Température de fonctionnement: 0 à 50°C Humidité relative: 20% à 80%)

III. Auto-dépannage:

Si le bloc d'alimentation ne fonctionne pas correctement, veuillez vérifier les éléments qui suivent avant de demander un retour pour réparation:

1. La fiche électrique est-elle correctement branchée dans la prise électrique et dans l'entrée CA du bloc d'alimentation?
2. Assurez-vous que le commutateur « I/O » sur le bloc d'alimentation est en position « I »
3. Vérifiez que tous les connecteurs d'alimentation sont correctement branchés sur tous les appareils.
4. Veuillez éteindre et allumer plusieurs fois le bloc d'alimentation à l'aide du commutateur I/O avec au moins 0.5 seconde de début d'arrêt avant de réinitialiser l'unité du bloc d'alimentation.

Si vous souhaitez obtenir plus d'informations pour résoudre vos problèmes, veuillez vous référer au site Web de Seasonic pour plus de support technique: www.seasonic.com
