Type de produit	Alimentation pour ordinateur
Marque	SEASONIC
Modèles	G-360 80PLUS GOLD, G-550 80PLUS GOLD, G-650 80PLUS GOLD
Puissance nominale	360 W / 550 W / 650 W selon le modèle
Certification	80 PLUS Gold
Dimensions (L x l x H)	150 x 140 x 86 mm
Poids	Environ 2,5 kg
Ventilateur	120 mm, silencieux
Type de câblage	Modulaire (semi ou full selon modèle)
Connecteur principal	24 broches (20+4) amovible
Connecteur CPU	4+4 broches +12V
Connecteurs PCI-E	2x 6+2 broches (selon modèle)
Connecteurs SATA	6 (selon modèle)
Connecteurs périphériques	3x Molex (selon modèle)
Connecteur disquette	1 adaptateur (selon modèle)
Protections	OVP, OCP, SCP, OPP, UVP
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	20 % à 80 % HR
Garantie	5 ans

FOIRE AUX QUESTIONS - G-360 80PLUS GOLD, G-550 80PLUS GOLD, G-650 80PLUS GOLD SEASONIC

Comment installer l'alimentation Seasonic G-360 / G-550 / G-650 ?

Assurez-vous que le système est éteint et débranché. Ouvrez le boîtier, retirez l'ancienne alimentation. Branchez le connecteur principal 24 broches sur la carte mère, le connecteur CPU 4+4 broches, puis les câbles périphériques (SATA, Molex, PCI-E) selon vos composants. Refermez le boîtier, branchez le câble secteur et allumez l'interrupteur I/O.

Quels connecteurs sont fournis avec cette alimentation ?

Les modèles G-360 / G-550 / G-650 incluent un connecteur principal 24 broches, un connecteur CPU 4+4 broches, des câbles PCI-E 6+2 broches (variable selon la puissance), des câbles SATA (généralement 6), des câbles Molex (3) et un adaptateur pour lecteur de disquette.

Quelle est la durée de la garantie Seasonic pour ces alimentations ?

La garantie constructeur est de 5 ans pour les modèles G-360 / G-550 / G-650 80PLUS GOLD. Conservez la preuve d'achat.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur la prise secteur et sur l'entrée CA de l'alimentation. Assurez-vous que l'interrupteur I/O à l'arrière est en position 'I'. Vérifiez que tous les connecteurs internes sont bien enfoncés. Essayez d'éteindre et de rallumer l'alimentation après 0,5 seconde.

Cette alimentation est-elle compatible avec ma carte mère ?

Oui, le connecteur principal 24 broches est compatible avec les cartes mères modernes (ATX). Le connecteur CPU 4+4 broches s'adapte aussi bien aux cartes avec prise 4 broches qu'à celles avec prise 8 broches. Vérifiez simplement le nombre de connecteurs PCI-E nécessaires pour votre ou vos cartes graphiques.

Le ventilateur de l'alimentation est-il silencieux ?

Oui, le ventilateur de 120 mm est conçu pour fonctionner silencieusement. Sous faible charge, il peut même s'arrêter (mode semi-passif selon les versions). En fonctionnement normal, le bruit reste très discret.

Quelles protections de sécurité sont intégrées ?

L'alimentation intègre plusieurs protections : OVP (surtension), OCP (surintensité), SCP (court-circuit), OPP (surpuissance) et UVP (soustension). Cela protège vos composants contre les anomalies électriques.

Comment nettoyer mon alimentation Seasonic ?

Débranchez l'alimentation et attendez que les condensateurs se déchargent. Utilisez un pinceau antistatique ou un aspirateur doux pour enlever la poussière à travers la grille du ventilateur. N'ouvrez jamais le boîtier de l'alimentation.

Puis-je utiliser des câbles modulaires d'autres marques ?

Non, utilisez exclusivement les câbles fournis avec l'alimentation Seasonic. Les connecteurs et le brochage peuvent différer d'une marque à l'autre, ce qui risquerait d'endommager le matériel.

Quelle puissance choisir pour mon PC : 360, 550 ou 650 W ?

Pour un PC bureautique sans carte graphique dédiée, le G-360 suffit. Pour un PC gaming avec une carte graphique milieu de gamme, le G-550 est recommandé. Pour une configuration haut de gamme avec plusieurs GPU, optez pour le G-650.

MODE D'EMPLOI G-360 80PLUS GOLD, G-550 80PLUS GOLD, G-650 80PLUS GOLD SEASONIC

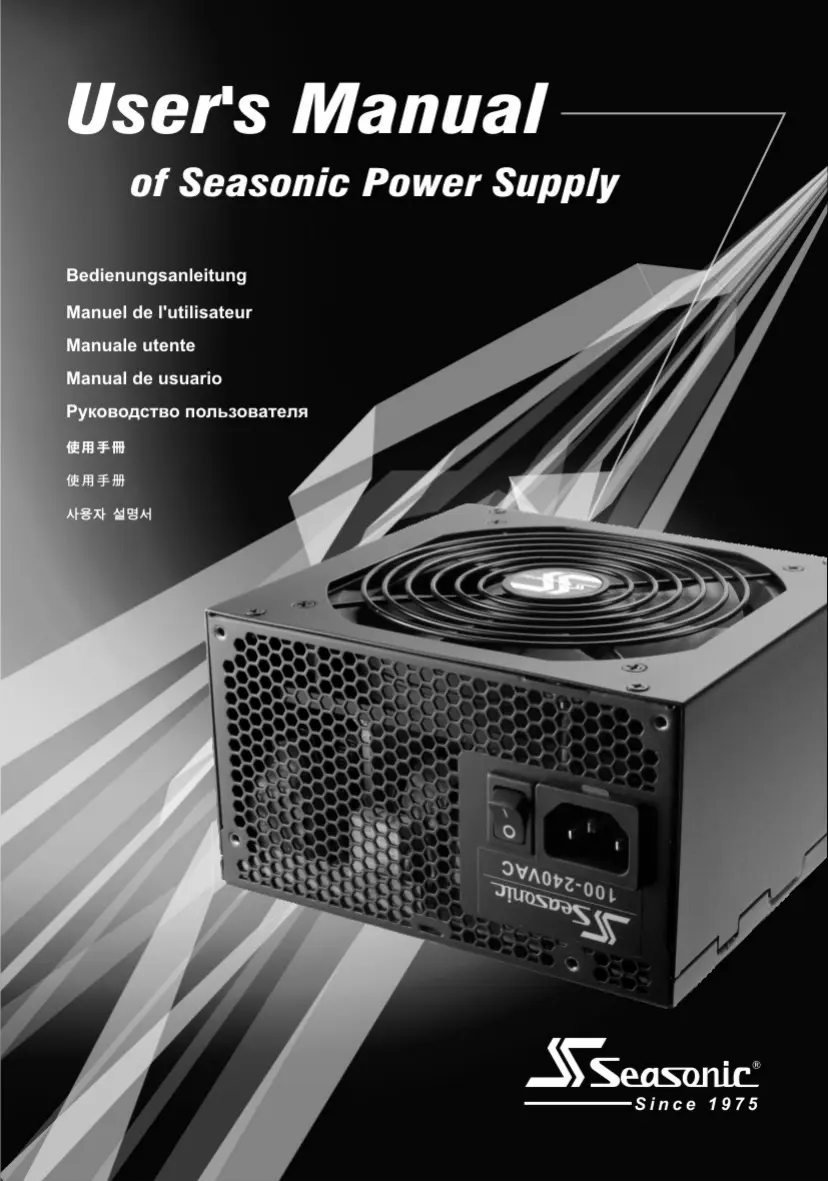

Manuel de l'utilisateur

Manuale utente

Manuel de l'utilisateur

Anglais 1 Deutsch 2 Français 3 Italiano 4 Espagnol 5 Pycckн 6 7 8

Informations de contact 10

I. installation:

1. Assurez-vous que votre système est éteint et débranché. Débranche la fiche d'alimentation CA de votre ancien bloc d'alimentation.
2. Ouvrez le boîtier de votre ordinateur en vous référant aux directives contenues dans le manuel pour votre boîtier.
3. Débranche tous les connecteurs d'alimentation des appareils.
4. Retirez l'ancien bloc d'alimentation et replacez le neuf dans le boîtier de suive ordinateur.
5. Branchez les connecteurs d'alimentation à votre carte mère et aux appareils périphériques. Assurez-vous que tous les câbles et fils sont correctement branchés.
6. Branchez le connecteur amovible de l'alimentation principale à 24/20 broches à votre carte mère.
7. Branchez le connecteur d'alimentation à 4/8 broches +12V à votre carte mère selon les besoins.
8. Branchez le connecteur d'alimentation périphérique à 4 broches sur les appareils. Les connecteurs SATA sont destinés aux appareils avec l'interface de série ATA.
9. Branchez l'adaptateur de puissance du lecteur de disquettes au lecteur de disquettes selon les besoins.
10. Branchez le(s) connecteur(s) de puissance à PCI-E +12V à la ou aux cartes graphiques PCI-E. Si nécessaire, veuillez consulter le manuel de votre carte graphique pour des détails.
11. Fermez le boî égalez le commutateur « I/O » du bloc d'alimentation en position « I »

II. Avertissements:

Il y a des tensions élevées et dangereuses à l'intérieur du bloc d'alimentation. NE PAS ouvrir le couvercle du boîtier du bloc d'alimentation. La garantie est annulée si le couvercle est ouvert. Le couvercle du bloc d'alimentation ne doit être ouvert sous aucune circonstance. Veuillez garder le bloc d'alimentation à distance de l'humidité et opérez-le dans un environnement correct conseillé. (Température de fonctionnement: 0 à 50°C Humidité relative: 20% à 80%)

III. Auto-dépannage:

Si le bloc d'alimentation ne fonctionne pas correctement, veuillez vérifier les éléments qui suivent avant de demander un retour pour réparation:

1. La fiche électrique est-elle correctement branchée dans la prise électrique et dans l'entrée CA du bloc d'alimentation?
2. Assurez-vous que le commutateur « I/O » sur le bloc d'alimentation est en position « I »
3. Vérifiez que tous les connecteurs d'alimentation sont correctement branchés sur tous les appareils.
4. Veuillez éteindre et allumer plusieurs fois le bloc d'alimentation à l'aide du commutateur I/O avec au moins 0.5 seconde de début d'arrêt avant de réinitialiser l'unité du bloc d'alimentation.

Si vous souhaitez obtenir plus d'informations pour résoudre vos problèmes, veuillez vous référer au site Web de Seasonic pour plus de support technique: www.seasonic.com
