CR-251 - Radio cassette SOLO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio cassette
Marque	SOLO
Modèle	CR-251
Dimensions (L x H x P)	178 x 50 x 135 mm
Alimentation	12 V DC
Puissance de sortie maximale	2 x 10 W
Impédance de sortie	4 ohms
Gamme FM	88 - 108 MHz
Fréquence intermédiaire FM	10,7 MHz
Sensibilité FM	15 dBµV
Séparation stéréo FM	25 dB
Gamme AM (PO)	150 - 300 kHz
Fréquence intermédiaire AM	455 kHz
Sensibilité AM	30 dBµV
Vitesse de défilement cassette	4,75 cm/s
Pleurage et scintillement	0,35% (WRMS)
Rapport signal/bruit cassette	35 dB
Fonctions radio	FM stéréo/mono, AM, recherche manuelle des stations, indicateur stéréo
Fonctions cassette	Lecture, avance rapide, éjection
Commandes	Volume, balance, sélecteur FM stéréo/mono, touches cassette (avance rapide/éjection)
Indicateurs	Marche, stéréo, radio, cassette
Type d'installation	Intégration dans tableau de bord, fixation par équerres et barrette métallique

FOIRE AUX QUESTIONS - CR-251 SOLO

Comment brancher l'autoradio CR-251 sur la batterie ?

Reliez le fil rouge au pôle + de la batterie ou au bloc de fusibles marqué 'RADIO' ou 'ACCESSIONS'. Le fil noir doit être relié au châssis du véhicule (masse). Assurez-vous d'un bon contact en grattant la peinture si nécessaire.

Comment connecter les haut-parleurs sur le CR-251 ?

Reliez le fil vert au terminal (+) du haut-parleur droit, le fil gris au terminal (+) du haut-parleur gauche, et le fil noir aux terminaux (-) des deux haut-parleurs ainsi qu'au châssis du véhicule.

Comment améliorer la réception FM quand le signal est faible ?

Utilisez le sélecteur FM STEREO/MONO pour passer en mode Mono. Cela réduit le bruit et améliore la réception lorsque vous vous éloignez de l'émetteur.

Comment régler la balance audio ?

Tournez le bouton BALANCE vers la gauche pour augmenter le volume du haut-parleur gauche et vers la droite pour le haut-parleur droit.

Comment insérer une cassette dans le CR-251 ?

Insérez la cassette longitudinalement, côté bande vers la droite, dans le compartiment prévu à cet effet.

Comment faire une avance rapide avec la cassette ?

Appuyez légèrement sur la touche numéro 13 (repérée sur la notice). Pour éjecter la cassette, appuyez à fond sur cette même touche.

Comment éjecter une cassette bloquée ?

Appuyez complètement sur la touche d'éjection/avance rapide (N°13). Si la cassette ne sort pas, vérifiez qu'elle est correctement insérée et que l'appareil est sous tension.

Pourquoi le voyant stéréo ne s'allume-t-il pas ?

Le voyant stéréo s'allume uniquement lors de la réception d'une station FM en stéréo. Vérifiez que vous êtes sur une station FM stéréo et que le sélecteur est en position stéréo.

Comment installer le CR-251 dans le tableau de bord ?

Glissez le poste dans l'emplacement. Enlevez les cache-équerres, desserrez les vis aux extrémités des équerres, ajustez les languettes, puis resserrez les vis pour maintenir l'appareil. Fixez l'arrière au châssis avec la barrette métallique fournie.

Quelles sont les dimensions de l'autoradio CR-251 ?

Les dimensions sont : L 178 mm x H 50 mm x P 135 mm.

MODE D'EMPLOI CR-251 SOLO

En appuyant sur cette touche, vous mettez en marche votre appareil.

Le cadran sera alors éclairé.

5. SELECTEUR FM STEREO/mono

Pour une réception FM stéréo : Si la réception se dégrade lorsque vous vous éloignez de l'émetteur, il est préféable de se mettre en Mono.

1. BALANCE

Tourner le bouton vers la gauche pour augmenter le volume dans le haut-parleur gauche et vers la droite pour le haut-parleur droit.

1. VOLUME

Pour augmenter le volume, tournez le bouton vers la droite et pour le baisser vers la gauche.

1. RECHERCHE DES STATIONS

Placer la flèche du cadran sur la station désirée.

1. INDICATEUR LUMINEUX STEREO

Lorsque vous écoutez une station FM en stéreo, ce voyant s'allume.

1. INDICATEUR RADIO
2. INDICATEUR CASSETTE
3. COMPARTIMENT A CASSETTE

Insérer une cassette longitudinalement, côté bande vers la droite.

1. AVANCE RAPIDE/EJECT

Appuyer moins sur cette touche pour une avance rapide et complètement pour éjecter la cassette.

1. CAHE-EQUERRE DE FIXATION

Fonctionnement de la cassette

Mettre l'appareil en marche et insérer une cassette.

Pour une avance rapide, appuyer sur la touche N°13. Pour enlever la cassette, appuyer à fond sur cette touche.

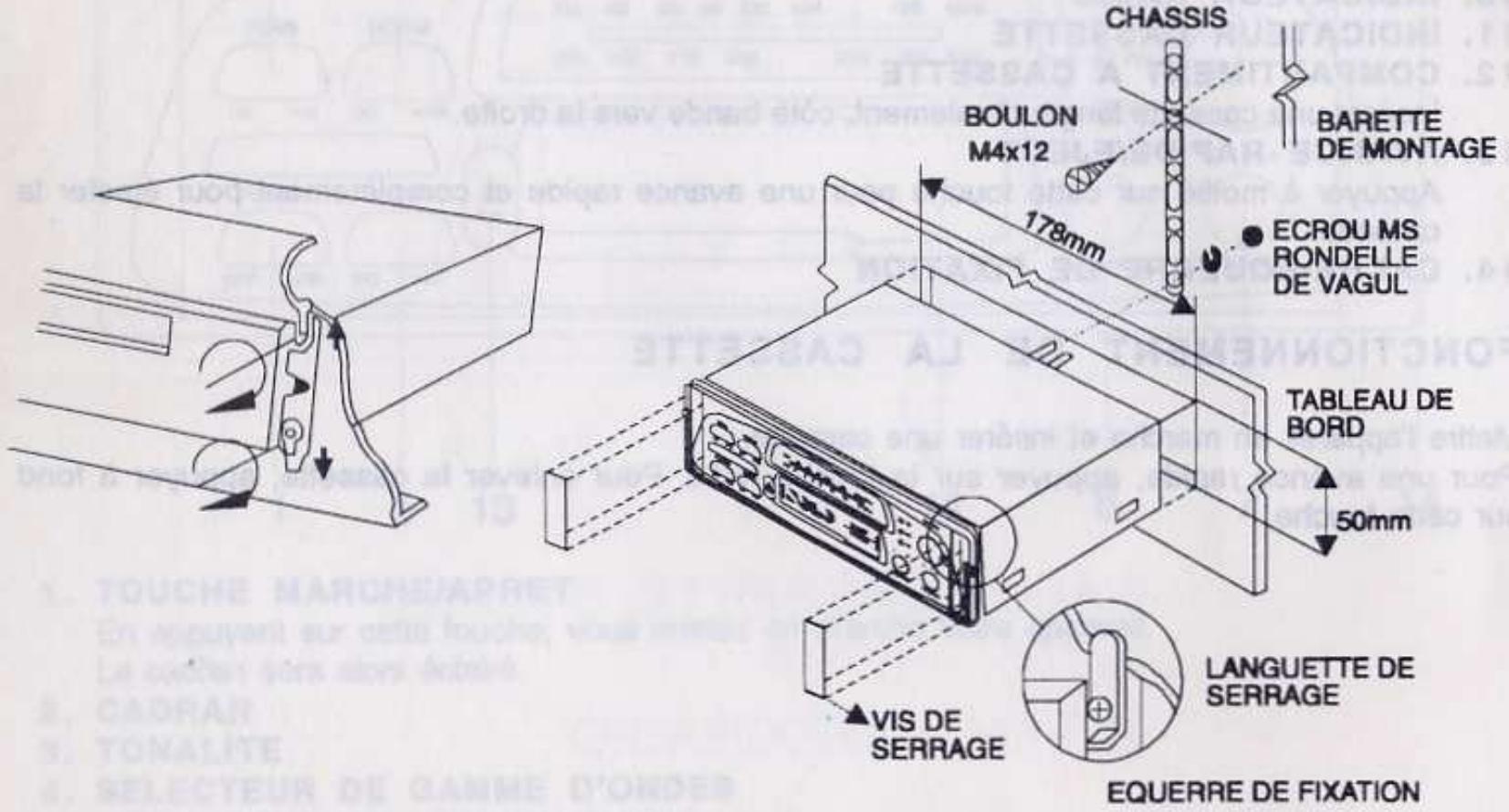

Installation

1. Glisser le poste dans l'emplacement choisi.
2. Enlever les cache-équerres de fixation.
3. Desserrer les 2 vis qui se trouvent aux extrémités de l'équerre pour libérer les languettes. Ajuster les languettes et desserrer les vis afin de maintenir l'appui de l'appareil contre la console.
4. Fixer l'arrière de l'appareil au chassis de la voiture à l'aide de la barrette en métal livré à cet effet.

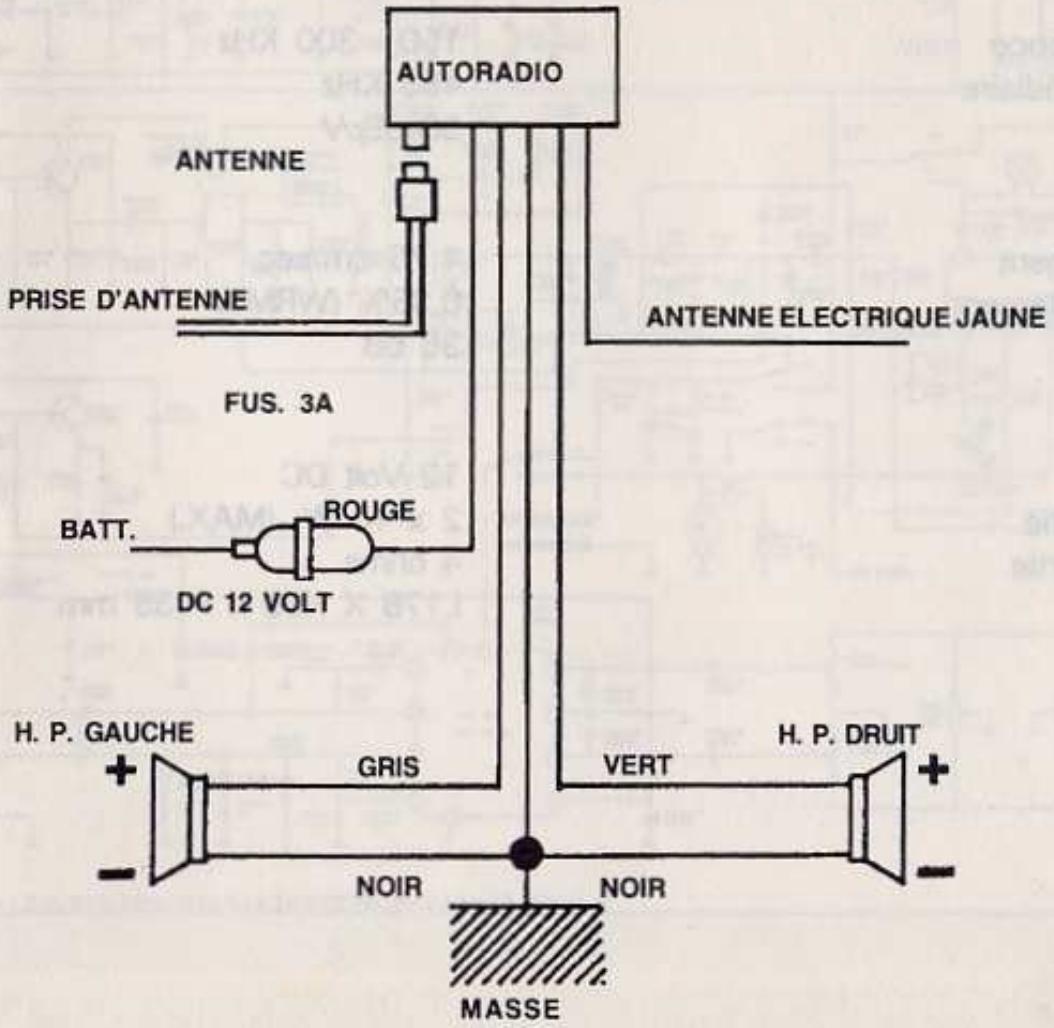

Branchement

Relier le fil rouge au pôle + de la batterie ou au bloc de fusibles de la voiture marqué "RADIO" ou "ACCESSIONS".

Relier le fil vert au terminal (+) du H. P. droit.

Relier le fil gris au terminal (+) du H. P. gauche.

Relier le fil noir aux terminaux (-) des 2 haut-parleurs et le brancher au châssis du véhicule.

S'assurer d'un bon contact (gratter la peinture si nécessaire).

Dommage de fréquence

Fréquence intermédiaire

Sensibilité

Déconnexion des voies stéréo

88-108MHz

10.7 MHz

15 dBμV

25dB

Gamme de fréquence

Fréquence intermédiaire

Sensibilité

150-300KHz

455 KHz

30 dBvN

Vitesse de défilement

Pleurage et scintillement

Sensibilité

4.75 cm/sec.

0.35% (WRMS)

35 dB

Alimentation

Puissance de sortie

Impédance de sortie

Dimensions

12 Volt DC

2 x 10W. MAX.)

4 ohms

L178 x H50 x P135 mm
