Type de produit	Lave-vaisselle encastrable
Marque	Whirlpool
Modèle	WIO3T122PS
Type de construction	Encastrable
Type de montage	Intégration totale
Dimensions (H × L × P)	820 × 595 × 570 mm
Poids net	35,5 kg
Alimentation électrique	220-240 V / 50 Hz / 1900 W / 10 A
Classe énergétique (nouveau label)	A+++
Consommation énergétique annuelle	237 kWh/an
Consommation d'eau annuelle	2 520 L/an
Niveau sonore	43 dB(A)
Capacité (couverts)	14 couverts
Nombre de programmes	11 programmes
Programmes	Éco, 6th Sense, Lave&Sèche 1h, Intensif, Quotidien, Silencieux, Rapide 30 min, Cristal, Prélavage, Anti-Bactérien, Auto-nettoyant
Options	Départ différé (1-12 h), Multizone (demi-charge), Turbo, Power Clean, Pastille
Type de commande	Électronique avec affichage digital
Panier supérieur réglable	Oui, réglable en hauteur
Fonction Power Clean	Jets haute pression dans le panier inférieur pour un lavage intensif
Système de filtration	Filtre cylindrique, panier filtre, plaque inox (3 étages)
Entretien	Nettoyage régulier du filtre, des bras d'aspersion et du tuyau d'arrivée d'eau
Sécurité	Dispositif anti-débordement, sécurité enfants (non spécifié)
Réparabilité	Service après-vente Whirlpool, manuels disponibles sur http://docs.whirlpool.eu

FOIRE AUX QUESTIONS - WIO3T122PS WHIRLPOOL

Comment remplir le réservoir de sel ?

Retirez le panier inférieur, dévissez le bouchon du réservoir (sens antihoraire), placez l'entonnoir et versez environ 1 kg de sel spécial lave-vaisselle. Essuyez les résidus et revissez fermement. Le réservoir se trouve dans le fond de la cuve.

Comment régler la dureté de l'eau ?

Allumez l'appareil, éteignez-le, puis appuyez 5 secondes sur la touche P jusqu'à un bip. Rallumez, sélectionnez le niveau de dureté (1 à 5) avec P, puis éteignez. Utilisez le tableau de dureté de l'eau fourni dans la notice.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché, que la porte est bien fermée (clic), et qu'il n'y a pas de panne de courant. Si les commandes ne répondent pas, éteignez l'appareil avec la touche Marche/Arrêt, attendez une minute, puis rallumez et réinitialisez le programme.

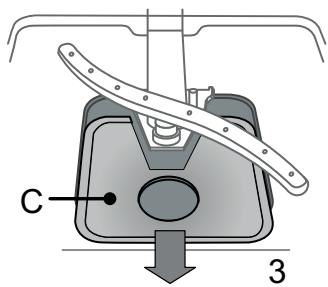

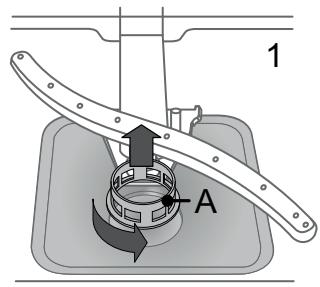

Comment nettoyer les filtres ?

Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le, puis enlevez le panier filtre B en pressant les volets latéraux, et retirez la plaque inox C. Nettoyez les trois filtres à l'eau courante avec une brosse non métallique, puis remontez. Ne jamais enlever la protection de la pompe (pièce noire).

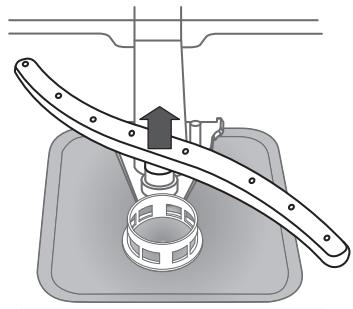

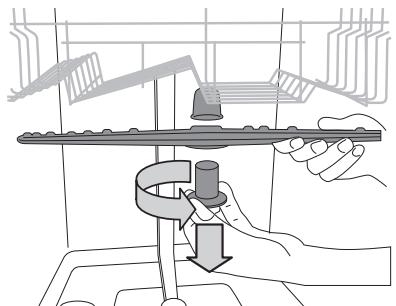

Comment nettoyer les bras d'aspersion ?

Dévissez l'anneau de verrouillage du bras supérieur (sens antihoraire) et tirez vers le bas pour le retirer. Le bras inférieur se retire en tirant vers le haut. Nettoyez les orifices avec une brosse non métallique. Remettez en place en veillant à ce que le bras supérieur soit orienté côté le plus troué vers le haut.

Quels programmes sont disponibles ?

L'appareil propose 11 programmes : Éco (standard), 6th Sense (adaptatif), Lave&Sèche 1h, Intensif (casseroles), Quotidien, Silencieux (nuit), Rapide 30 min, Cristal (délicat), Prélavage, Anti-Bactérien et Auto-nettoyant. Consultez le tableau des programmes pour les durées et consommations.

Comment utiliser l'option Départ différé ?

Après avoir sélectionné le programme, appuyez plusieurs fois sur la touche Différé pour choisir un délai de 1 à 12 heures. Fermez la porte : le compte à rebours commence. Le cycle démarre automatiquement à la fin du délai. Pour annuler, appuyez à nouveau sur Différé jusqu'à éteindre le voyant.

Que faire si la vaisselle n'est pas propre ?

Vérifiez que les bras d'aspersion tournent librement, que les filtres sont propres, que le panier n'est pas surchargé et que le programme choisi est adapté. Assurez-vous que le distributeur de détergent n'est pas vide et que le bouchon de liquide de rinçage est bien fermé. Utilisez l'option Power Clean pour les saletés tenaces.

Comment économiser de l'énergie ?

Utilisez le programme Éco qui est le plus efficace. Attendez que le lave-vaisselle soit plein avant de le lancer. Activez l'option Multizone si vous lavez uniquement un demi-panier. Essuyez les gros résidus de nourriture sans prérincer. Le mode veille consomme 0,5 W et l'appareil s'éteint automatiquement après inactivité.

Comment contacter le service après-vente ?

Trouvez le numéro de téléphone dans le livret de garantie ou sur le site www.whirlpool.eu. Ayez à disposition les codes de la plaque signalétique située sur le côté intérieur de la porte. Vous pouvez également télécharger les guides d'utilisation sur http://docs.whirlpool.eu.

MODE D'EMPLOI WIO3T122PS WHIRLPOOL

Afin de recevoir une assistance plus complète, merci de vous enregistrer votre appareil sur :

www.whirlpool.eu/register

WWW

Vous pouvez télécharger les Consignes d'utilisation en visitant notre site Web http://docs.whirlpool.eu et en suivant les consignes au dos de ce livre.

Avant d'utiliser l'appareil, lisez attentivement les Consignes de santé et sécurité.

Description du produit

APPAREIL

1. Panier supérieur
2. Volets pliables
3. Bouton de réglage de la hauteur du panier supérieur
4. Bras d'aspersion supérieur
5. Panier inférieur
6. Zone d'espace
7. Panier à couvert
8. Bras d'aspersion inférieur
9. Ensemble filtre
10. Réservoir à sel
11. Distributeurs de détergent et liquide de rinçage
12. Plaque signalétique
13. Panneau de commande

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec le voyant
2. Sélecteur de programme
3. Voyant de niveau de sel
4. Voyant de niveau de liquide de rinçage
5. Voyant pour le nombre du programme et le temps restant
6. Voyant Differé
7. Affichage
8. Voyant Multizone
9. Touche Différé
10. Touche Multizone
11. Touche Turbo avec levoyant
12. Touche Power Clean avec levoyant
13. Touche Pastille avec levoyant

Conseils au SUJET de la première utilisation

Après l'installation, enlevez les boulons d'arrêt sur les paniers et les éléments élastiques qui retiennent le panier supérieur.

Reemplir le réservoir de SEL

L'utilisation de sel empêche la formation de calcaire sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

Il est important de s'assurer que le réservoir de Sel ne soit jamais vide. Il est important de régler la durée de l'eau.

Le réservoir de Sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DES PROGRAMMES) et devrait être rempli quand le voyant NIVEAU DE SEL est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire). 2. Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde. 3. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable). Lorsque vous devez ajouter du sel, nous vous recommandons d'effectuer l'opération avant de lancer le cycle de lavage.

Régler la dureté de l'eau

Pour que l'adoucisseur d'eau fonctionne à la perfection, il est important de régler la dureté de l'eau aux conditions existantes dans votre résidence. Cette information peut être obtenue de votre fournisseur d'eau local. Le réglage par défaut est pour une dureté d'eau normale (3).

• Allumez l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Appuyez sur la touche P pour 5 secondes ; un bip se fait entendre.
• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Le numéro de la sélection actuelle et le voyant de niveau de sel clignotent.
• Appuyez sur la touche P pour sélectionner le niveau de durété désiré (voir Tableau de dureté de l'eau).

Tableau de durété de l'eau

Niveau		°dH Degrés allemand	°fH Degrés français
1	Très douce	0 - 6	0 - 10
2	Moyenne	7 - 11	11 - 20
3	Douce	12 - 17	21 - 30
4	Dure	17 - 34	31 - 60
5	Très dure	35 - 50	61 - 90

• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT. Le réglage est terminé!

Une fois cette opération complétée, lancez un programme sans charger le lave-vaisselle.

Utilisez seulement le sel spécialement conçu pour les lave-vaisselles.

Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'éteint. Si le réservoir de sel n'est pas rempli, l'adoucisseur d'eau et l'élément chauffant pourrait s'endommager.

Remplir le distributeur de liquide de rinçage

Le liquide de rinçage permet à la vaisselle de secher plus facilement. Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rinçage jusqu'à la marque de référence (110 ml) du réservoir de remplissage - évitez les débordements. Si cela se produit, nettoyez les dégâts immédiatement avec un linge sec.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre. Ne JAMAIS verser le liquide de rincage directement dans la cuve.

Ajuster le DOSAGE du liquide de rinçage

Si vous n'êtes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rincage utilisée.

• Allumez le lave-vaiselle en utilisant la touche MARCHE/ARRÊT.
• Éteignez-le en utilisant la touche MARCHE/ARRÊT.
• Appuyez sur la touche P à trois reprises - vous entendrez un bip.
• Allumez-le en utilisant la touche MARCHE/ARRET.
• Le numéro du niveau de sélection actuelle et le voyant du niveau de liquide de rincage s’affichent.
• Appuyez sur la touche P pour sélectionner la quantité de liquide de rincavage qui doit être utilisée.
• Éteignez-le en utilisant la touche MARCHE/ARRÉT. Le réglage est terminé!

Si le niveau de liquide de rincege est a ZERO (ECO), il n'y aura pas de lique de rincege distribué. Le voyant LIQUIDE DE RINÇAGE BAS ne s'alumera pas s'il ne reste plus de liquide de rincege.

Un maximum de 4 niveaux peuvent être régulés selon le modèle du lave-vaisselle. Le réglage par défaut est sur le niveau moyen.

• Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (1-2).
• Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (3-4).

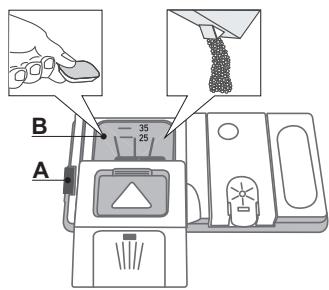

Reemplir le distributeur de détergent

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture A. Insérez le détergent dans le distributeur sec B seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

1. Lorsque vous mesurez le détergent, reportez-vous au (voir TABLEAU DES PROGRAMMES) pour ajouter la bonne quantité. Le compartiment B comprend

une marque qui indique la quantité maximale de détergent liquide ou en poudre qui peut être ajoutée à chaque cycle. 2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle; un clic se fait entendre. 3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place. Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme. Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à toujours obtenir les valeurs résultats de lavage et séchage.

TABLEAU DES PROGRAMMES

Programme		Durées de la phase	Options disponibles*)	Récipient pour détergent		Durée du programme de lavage (h:min)**	Consommation d'eau (litres/cycle)	Consommation d'énergie (kWh/cycle)
				Cuve	B
1. Éco	ECO 50°	✓	h. P	✓	✓	3:40	9	0,83
2. 6th Sense®	6th sense 50-60°	✓	MULTI ZONE >P	✓	✓	1:25 - 3:00	7 - 14	0,90 - 1,40
3. Lave&Sèche 1h	55°	✓	MULTI ZONE	-	✓	1:00	10,5	1,20
4. Intensif	65°	✓	MULTI ZONE >P	-	✓	2:50	14	1,50
5. Quotidien	50°	✓	h.	-	✓	1:30	12	1,15
6. Silencieux	50°	✓	h.	-	✓	3:30	15	1,15
7. Rapide 30 min	50°	-	h.	-	✓	0:30	9	0,50
8. Cristal	45°	✓	h.	-	✓	1:40	11	1,10
9. Préavage	-	-	h.	-	-	0:12	4,5	0,01
10. Anti-Bactérien	65°	✓	h.	-	✓	1:40	10	1,30
11. Auto-nettoyant	65°	-	h.	-	✓	0:50	8	0,80

Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européenne EN 50242. Les options ne peuvent pas toutes être utilisées en même temps. La durée du programme affichée à l'écran ou dans le livre est une approximation calculée dans des conditions normales. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

Consommation en veille : Consommation allumé : 5 W - Consommation éteinte : 0,5 W

Description des programmes

Consignes pour la sélection du cycle de lavage.

Vaisselle sale. Programme standard, le plus efficace en termes de consommation d'énergie et d'eau.

6 Th SENSE

Pour la vaisselle normalement sale avec des résidus de nourriture secs. Déterminez le degré de saleté de la vaisselle et régler le programme en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une animation apparaît sur l'afficheur et la durée du cycle est mise à jour.

LAVAGE & Sechage 1 HEURE

Vaisselle légèrement à normalement sale. Programme quotidien ajusté pour les saletés qui n'ont pas eu le temps de sécher, pour de la vaisselle propre et sèche en juste 60 minutes.

Intensif

Programme conseillé pour une vaisselle très sale, particulièrement adapté pour les poêles et les casseroles (ne pas utiliser avec la vaisselle délicate).

Quotidien

Vaisselle sale. Cycle quotidien, assure un rendement de nettoyage optimal en moins de temps.

Silencieux

Adéquat lorsque l'appareil fonctionne la nuit. Assure un rendement optimal.

Utilisez ce programme pour la vaisselle légèrement sale et sans résidus de nourriture secs. (Idéal pour deux couverts).

Programme pour la vaisselle délicate, plus sensible aux températures élevées, comme les verres et les tasses.

Prelavage

Vaisselle qui sera lavée plus tard. N'utilise pas de détergent avec ce programme.

Anti-bactérien

Vaisselle sale ou très sale, avec lavage antibactérien supplémentaire.

Auto-nettoyant

Utilisez ce cycle pour effectuer l'entretien du lave-vaisselle. Il nettoie l'intérieur de l'appareil avec de l'eau chaude.

Remarques :

Lorsque vous utilisez les programmes « 1 Heure » et « Rapide », vous obtiendrez des niveaux de rendement optimal en respectant le nombre de couverts indiqués. Pour réduire encore plus la consommation, attendez que le lave-vaisselle soit plein avant de le faire fonctionner.

Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Si une option n'est pas compatible avec le programme sélectionné, voir TABLEAU DES PROGRAMMES, le voyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

Différé

Le début du programme peut être retardé pour une période entre 1 et 12 heures.

1. Appuyez sur la touche DIFFÉRÉ : le symbole correspondant apparait à l'écran ; chaque fois que vous appuyez sur la touche, le temps (1 heures, 2 heures, etc. jusqu'à un max de 12 heures) avant le début du cycle de lavage augmente. 2. Sélectionnez le programme et fermez la porte : la minuterie commence le compte à rebours ; 3. Une fois le temps écoué, le voyant s'éteint et le cycle de lavage démarre.

Pour ajuster le délai et sélectionner une période de temps plus courte, appuyez sur la touche DIFFÉRÉ. Pour l'annuler, appuyez sur la touche à plusieurs reprises pour être indre le voyant départ différé sélectionné.

Le programme de lavage démarre automatiquement aussitôt que la porte est fermée.

La fonction DIFFÉRÉ ne peut pas être réglée une fois le programme en cours.

S'il n'y a pas beaucoup de vaisselle à laver, la demi-charge peut être utilisée pour économiser de l'eau, de l'électricité, et du détergent.

Sélectionnez un programme et appuyez ensuite sur la touche MULTIZONE : le voyant sur la touche s'illumine et le symbole du panier sélectionné s'affiche à l'écran. Par défaut, l'appareil lave la vaisselle sur tous les paniers.

Pour seulement laver la vaisselle sur un panier particulier, appuyez plusieurs fois sur cette touche :

s'affiche à l'écran (panier inférieur seulement)

s'affiche à l'écran (panier supérieur seulement)

s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave la vaisselle sur tous les paniers).

Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de détergent en conséquence.

Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et du séchage.

Après avoir sélectionné le programme, appuyez sur la touche TURBO et le voyant s'illumine. Appuyez de nouveau sur la touche pour annuler l'option.

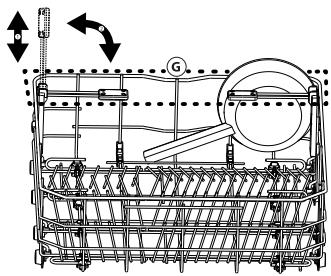

Grâce aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommandée pour le lavage des poêles et des casseroles. Appuyez sur cette touche pour activer POWER CLEAN® (le voyant s'allume).

Ce réglage vous permet d'optimiser le rendement du programme selon le type de détergent utilisé. Appuyez sur la touche PASTILLE (le voyant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rinçage, sel, et détergent en une seule dose). Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

Point lumineux

Un voyant LED projete sur le sol indique que le lave-vaisselle fonctionne. Un des modes fonctionnement suivant peut être selectionné.

a) Fonction désactivée b) Lorsque le cycle est lancé, le voyant s'illumine quelques secondes; il reste éteint durant le cycle et clignote à la fin du cycle. c) Le voyant reste allumé durant le cycle et clignote à la fin du cycle (mode par défaut).

Si le Départ différé est sélectionné, le voyant s'illumine durant les premières secondes, ou pour la durée du compte à rebours, selon que le mode b) ou c) ait été réglé. Le voyant s'éteint chaque fois que la porte est ouverte. Pour sélectionner notre mode préféré, allumez l'appareil, appuyez sur la touche P jusqu'à ce qu'une des trois lettres apparaissent à l'écran, appuyez sur la touche P pour afficher la lettre (mode) désirée, et appuyez de nouveau sur la touche P pour confirmer notre sélection.

Utilisation quotidenne

1. VÉRIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

1. Allumer le lave-vaisselle

Ouvrez la porte et appuyez sur la touche MARCHE/ARRET.

1. CHARGER LES PANIERS

(voir CHARGEMENT DES PANIERS)

1. REMPLIR DE DISTRIBUTEUR DE DÉTERGENT (voir TABLEAU DES PROGRAMMES).
2. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Sélectionnez le meilleur programme selon le type de vase et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS).

1. DEMARRER

Démarrez le cycle de lavage en fermant la porte. Vous entendez un bip lorsque le programme démarre.

1. FIN DU CYCLE DE LAVAGE

La fin du programme est signalée par des signaux acoustiques et le numéro du programme clignote sur l'afficheur. Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ARRÊT.

Pour éviter de vous brûler, attendez quelques minutes avant de retirer la vaisselle.

Déchargez les paniers en commençant par le premier niveau.

À la fin du programme, une phase de séchage supplémentaire de 30 minutes peut être sélectionnée. Vous pouvez décharger le lave-vaisselle en tout temps après la fin du programme. Pour de meilleurs résultats, nous vous conseillons de laisser la phase suivre son cours pour 30 min.

L'appareil s'éteint automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec de l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

Modifier un programme en COURS

Si vous avez sélectionné le mauvais programme, vous pouvez le changer si c'est fait au début du cycle : ouvrez la porte (attention à la vapeur CHAUBE !), appuyez sur la touche MARCHE/ARRÊT pour éteindre l'appareil.

Rallumez l'appareil en appuyant sur la touche MARCHE/ARRÊT et sélectionnez le nouveau cycle de lavage et les options désirées; démarrez le cycle en fermant la porte.

Ajouter de la vaisselle

Sans éteindre l'appareil, ouvre la porte (attention à la vapeur CHAUBE!) et placez la vaisselle à l'intérieur du lave-vaisselle. Fermez la porte et le cycle démarre au point où il a été interrompu.

Si la porte est ouverte durant le cycle de lavage, ou s'il y a une panne de courant, le cycle s'interrompt. Il redémarre au point où il a été interrompu une fois que la porte est bien refermée ou que le courant électrique est restauré.

Pour plus d'informations sur les fonctions, vous pouvez demander ou télécharger sur le Web le Guide d'utilisation et entretien en suivant les consignes à la dernière page.

Conseils

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu’elle tienne bien en place et ne risque pas de tomber ; et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes de côté pour permettre à l’eau d’atteindre toutes les surfaces et couler librement.

Avertissement: les couvercles, poignées, plaques et poêles à frire n'empêchent pas les bras d'aspersion de tourner.

Placez les petits articles dans le panier à couvert.

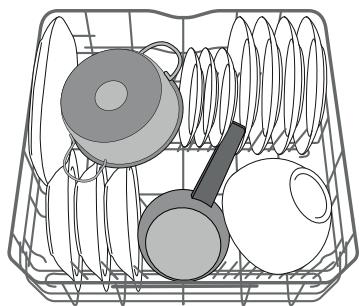

La vaisselle et les casseroles très sales devraient être placées sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permettent un meilleur rendement lors du lavage.

Après avoir chargé l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.

Pour éviter les odeurs et les dépôts qui s'accumulent dans le lave-vaisselle, lancer un programme à haute température au moins une fois par mois. Utilisez une cuillère à thé de déD Tangent et lancez le programme sans vaisselle pour nettoyer l'appareil.

Vaisselle qui NE convient PAS

Vaisselle et couverts en bois. - Verres décoratifs délicats, produits artisanaux, et vaisselle antique. Les garnitures ne sont pas résistantes. - Les pièces en matériau synthétique qui ne supportent pas les hautes températures. La vaisselle en cuivre ou en étain. La vaisselle tachée de cendre, de cire, de graisse lubrifiante, ou d'encre.

Les couleurs des garnitures de verre et des pièces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi devenir opaques après plusieurs cycles de lavage.

VERRES et vaisselle endommagés

• Seulement utiliser des verres ou de la porcelaine qui sont lavables au lave-vaiselle conformément aux recommandations du fabricant. Utilisez un détergent doux, ADFQUAT pour la vaisselle
• Retirez les verres et les couverts du lave-vaiselle aussitôt que le cycle de lavage est terminé.

PANIER supérieur

Chargez la vaisselle délicate et légère : verres, tasses, soucoupes, saladiers bas.

Le panier supérieur comprend des supports rabattables qui peuvent être utilisés dans une position verticale lorsque vous placez les soucoupes à thé et à dessert, ou abaissé pour charger les bols et les récipients de nourriture.

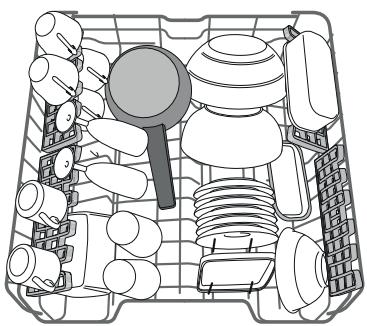

(exemple de chargement du panier supérieur)

Ajuster la hauteur du PANIER supérieur

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisselle encombrante sur le panier inférieur, et la position basse pour profiter au maximum des supports rabattables et créant plus d'espace vers le haut et éviter les chocs avec les articles sur le panier inférieur.

Le panier supérieur comprend un

dispositif de réglage de la hauteur du panier supérieur (voir figure), sans

appuyer sur les leviers, simplement soulever en tenant le panier sur les côtés jusqu'à ce qu'il soit stable en position élevée.

Pour abaisser le panier, appuyez sur les leviers A sur les côtés du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de

ne pas ajuster la hauteur du panier lorsqu'il est chargé.

Ne JAMAIS soulever ou abaisser un seul côté du panier.

VOLETS Pliables avec positions ajustables

Les volets pliables latéraux peuvent être placés à trois hauteurs différentes pour optimiser le rangement de la vaisselle sur le panier.

Les verres de vin peuvent être placés de façons sécuritaires dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante.

Pour de meilleurs résultats lors du séchage, inclinez encore plus les volets pliables. Pour changer l'inclinaison, tirez le volet pliable, glissez-le légèrement, et placez-le à la position souhaitée.

PANIER inférieur

Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n’entravent le fonctionnement des bras d’aspersion. Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des bols de saladette.

Exemple de chargement du panier supérieur

POWER CLEAN sur le PANIER inférieur

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevée.

Placez les poêles et les casseroles face à la composante Power Clean® et activez POWER CLEAN sur le panneau

Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à l'arrière du panier, qui peut être utilisé pour supporter les poêles à frire et les moules dans une position verticale, prenant ainsi moins de place.

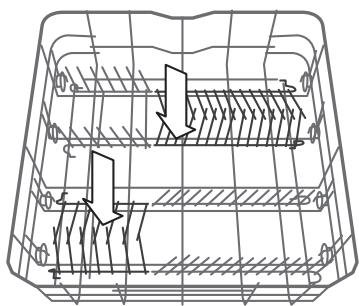

Comment utiliser Power Clean: Rabattez les supports pour assiettes arrière pour charger des casseroles.

1. Réglez la zone Power Clean (G) en rabattant les supports pour assiettes arrière pour charger des casseroles.
2. Chargez les grands plats et les casseroles en les inclinant à la verticale dans la zone Power Clean. Les casseroles doivent être inclinées dans la direction des jets d'eau haute pression.

Panierà couvert

Le panier modulaire peut être déplacé pour optimiser l'espace sur le panier inférieur. Il comprend des grilles supérieures pour placer les couverts plus facilement.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placés à l'horizontal dans le compartiment rabattable sur le panier supérieur.

Nettoyer l'ensemble filtre

Nettoyez régulièrement l'ensemble filtre pour éviter qu'ils ne se bouchent et pour permettre aux eaux usées de bien s'éliminer. L'ensemble filtre comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau : vous devez les garder propres pour obtenir les autres résultats lors du lavage.

N'utilise pas le lave-vaiselle sans les filtres ou si un filtre est mal ajusté.

Après plusieurs lavages, vérifiez l'ensemble filtré et, au besoin, nettoyez-le soigneusement avec de l'eau courante, en utilisant une brosse non métallique, et en suivant les consignes suivantes :

1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2).
3. Retirez la plaque du filtre en acier inoxydable C (Fig. 3).
4. Inspecter la cavité et enlever les résidus de nourriture.

NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noire) (Fig 4).

Après avoir nettoyé les filtres, assembler de nouveau l'ensemble filtré et remettez-le en place correctement ; c'est très important pour que le lave-vaisselle garde son efficacité.

Nettoyer les BRAS d'aspersion

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trous utilisés pour asperger de l'eau. Il est donc conseillé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique.

Pour enlever le bras d'aspersion supérieur, tournez l'anneau de verrouillage en plastique dans le sens antihoraire. Le bras d'aspersion supérieur doit être replaced de façon que le côté avec le plus grand nombre de trous est place vers le haut.

Le bras d'aspersion inférieur peut être enlevé en le tirant vers le haut.

Nettoyer le TUYAU d'arrivée d'eau

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas été utilisés depuis longtemps, laissez l'eau couler pour vous assurer qu'il n'y a pas d'impureté ou de saleté avant de les brancher. Si vous n'effectuez pas cette opération, l'alimentation en eau pourrait se boucher et endommager le lave-vaisselle.

Dépannage

Il est possible que votre lave-vaisselle ne fonctionne pas correctement. Avant de contacter le Service Après-vente, vérifie si vous ne pouvez pas régler le problème vous-même avec l'aide de la liste suivante.

PROBÉMES	CAUSES POSSIBLES	SOLUTIONS
Le lave-vaisse ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché.	Insérez la fiche dans la prise de courant.
	Panne de courant.	Le lave-vaisse démarre automatiquement lorsque le courant revient.
	La porte du lave-vaisse n'est pas fermée.	Poussez vigoureusement la porte pour entendre le « cliç ».
	Les commandes ne fonctionnent pas.	Éteindre l'appareil en appuyant sur la touche MARCHÉ/ARRÊT, rallumez-le environ une minute après, et réinitialisez le programme.
Le lave-vaisse ne se vidange pas.	Le cycle de lavage n'est pas encore terminé.	Attendre que le cycle se termine.
	Le tuyau de vidange est pié.	Assurez-vous que le tuyau de vidange n'est pas pié (voir CONSIGNES D'INS-TALLATION).
	Le conduit de vidange de l'évier est bouché.	Nettoyez le conduit de vidange de l'évier.
	Le filtre est bouché par des résidus de nourriture	Nettoyez le filtre (voir NETTOYAGE DE L'ENSEMBLE FILTRE).
Le lave-vaisse fait beaucoup de bruit.	La vaisse s'entrechoque.	Replacez la vaisse (voir CHARGEMENT DES PANIERS).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas ajusté pour les lave-vais-selles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Réinitialiséz le lave-vaisse en appuyant sur la touche DRAINDER (voir OPTIONS ET FONCTIONS) et lancez un nouveau programme sans détergent.
La vaisse n'est pas propre.	La vaisse n'est pas bien placée.	Replacez la vaisse (voir CHARGEMENT DES PANIERS).
	Les bras d'aspersion ne bougent pas libre-ment, ils sont génés par la vaisse.	Replacez la vaisse (voir CHARGEMENT DES PANIERS).
	Le cycle de lavage est trop liécat.	Sélectionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas ajusté pour les lave-vais-selles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le bouchon du comportement de liquide de rincege n'est pas bien fermé.	Assurez-vous que le bouchon du distributeur de liquide de rincege est fermé.
	Le filtre est sale ou bouché.	Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).
	Il n'y a pas de sel.	Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).

GUIDE d'entretien et de dépannage

Pour plus d'information sur les procédures d'entretien et de dépannage, voir les Consignes d'utilisation.

Les Consignes d'utilisation peuvent être obtenues de la façon suivante :

• Service après-vente ; numéro de téléphone, voir le livre de garantie.
• télécharger du site Web : http://docs.whirlpool.eu
• Utilisez le code QR :

FICHE technique

La fiche technique, qui contient les données de consommation d’énergie, peut être téléchargée sur le site Web : http://docs.whirlpool.eu

Contacter le service après-vente

Lorsque vous communiquez avec le Service Après-vente, vous devez donner les codes affichés sur la plaque signaletique qui se trouve du côté intérieur gauche ou droit de la porte du lave-vaiselle. Le numéro de téléphone est disponible dans le livre de garantie ou sur le site Web :

http://www.whirlpool.eu

195153318.00

Hälsa & Säkerhet och Installationsanvisningar

Guide de santé et sécurité 12 Consignes d'installation 24

Lisez attentivement les directives avant d'utiliser l'appareil.

Conservez ces directives à portée de main pour toute consultation ultérieure. Le présent manuel et l'appareil en question contiennent des consignes de sécurité importantes qui doivent être lues et observées en tout temps.

Le fabricant décline toute responsabilité si vous ne respectez pas ces consignes de sécurité, et en cas de mauvaise utilisation ou d'un mauvais réglage des commandes.

Avertissements de sécurité

Les enfants en bas âge (0-3 ans) et les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'ils sont constamment sous supervision. Les enfants âgés de 8 ans et plus, ainsi que les personnes représentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil sous la surveillance ou les instructions d'une personne responsable leur ayant expliqué l'utilisation de l'appareil en toute sécurité, ainsi que les dangers potentiels. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas nettoyer, ni procéder à l'entretien de l'appareil sans surveillance.

Utilisation autorisée

ATTENTION: Cet appareil n'est pas créé pour fonctionner à l'aide d'une minuterie ou d'un système de télécommande. Cet appareil est créé uniquement pour une réalisation à des fins domestiques.

Ne pas utiliser l'appareil à l'extérieur.

N’entreposez pas les substances explosives comme les aerosols et ne placez pas ou n’utilisez pas d’essence ou d’autres matériaux inflammables dans ou près de l’appareil ; ces produits risqueraient en effet de s’enflammer si le four était mis sous tension par inadvertance. L’appareil a été conçu pour un usage domestique et peut aussi être utilisé :

• cuisines pour le personnel dans les magasins, bureaux et autres environnements de travail;
• dans les fermes;
• par les clients dans les hôtels, motels, et autres résidences similaires; chambres d'hôtes B & B. L'appareil doit uniquement être utilisé pour laver la vaisselle domestique en suivant les consignes de ce manuel. Le robinet d'eau doit être fermé et la prise de courant débranchée à la fin de chaque programme, ou avant de nettoyer ou effectuer des réparations sur le lave-vaisselle. Débranchez également en cas de défaillance.

Installation

L'appareil doit être manipulé et installé par au moins deux personnes. Utilisez des gants de protection pour le déballage et l'installation de l'appareil. L'installation et les réparations doivent être réalisées par des techniciens spécialisés, en conformité avec les instructions du fabricant et les normes locales en vigueur en matière de sécurité. Ne procédez à aucune réparation ni à aucun remplacement de pièce sur l'appareil autres que ceux spécifiques indiqués dans le guide d'utilisation.

Les enfants ne devraient pas effectuer l'installation.

Maintenez les enfants à distance lors de l'installation.

Ne laissez pas les matériaux d'emballage (sacs en plastique, pièces en polystyrène, etc) à la portée des enfants pendant et après l'installation.

Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche.

L'appareil ne doit pas être branché à l'alimentation électrique lors de l'installation. Pendant l'installation, assurez-vous que l'appareil n'endommage pas le cordon d'alimentation.

Allumez l'appareil uniquement lorsque l'installation est terminée.

Le branchement au réseau de distribution d'eau doit être effectué par un technicien qualifié suivant les consignes

du fabricant et conformément aux réglementations locales en vigueur en matière de sécurité. L'appareil doit être branché à la conduite principale en utilisant de nouveaux tuyaux. Évitez de réutiliser des tuyaux usagés. Un collier doit être fermement fixé sur tous les tuyaux afin que ces derniers ne se desserrent pas lors du fonctionnement de l'appareil.

Respectez les normes en vigueur de la société locale de distribution d'eau. Pression d'alimentation en eau : 0,05 - 1,0 MPa.

La température d'entrée d'eau dépend du modèle du lave-vaisselle. Si le tuyau d'alimentation indique « max 25°C », la température maximum de l'eau ne doit pas dépasser 25°C. Pour tous les autres modèles, la température de l'eau permise est de 60°C. Ne coupez pas les flexibles et, en présence d'un appareil avec système de coupure de l'arrivée d'eau, ne plongez pas dans l'eau le boîtier en plastique de raccordement au réseau hydrique.

Si les tuyaux sont trop courts, adressez-vous à votre revendeur.

Assurez-vous que les tuyaux d'alimentation et de vidange ne sont ni pliés ni tordus. Avant toute utilisation, vérifiez l'étanchéité des tuyaux d'alimentation et de vidange de l'eau.

Pendant l'utilisation, l'accès au mur arrière doit être limité, notamment en approchant le plus possible l'appareil du mur ou du meuble.

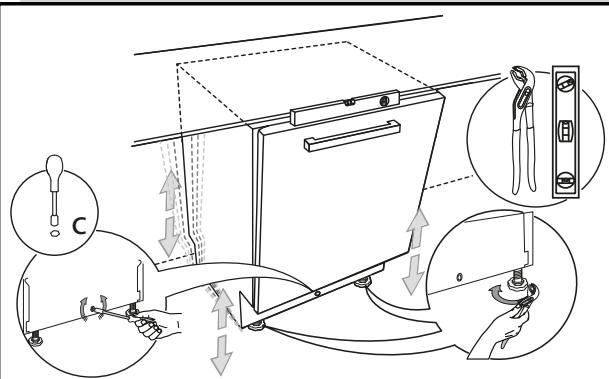

Lors de l'installation de l'appareil, assurez-vous que les quatre supports sont stables et

reposent sur le sol, en les ajustant au besoin, et assurez-vous que l'appareil est parfaitement de niveau en utilisant un niveau à bulle. Si l'appareil est installé à l'extrémité d'une rangée d'unités et que sa paroi latérale est exposée, protégez les charnières pour éviter qu'elle ne soit endommagée.

Pour les lave-vaiselles avec des ouvertures à la base pour la ventilation, les ouvertures ne doivent pas être bloquées par un tapis.

Avertissements électriques

Pour que l'installation soit conforme à la réglementation en vigueur en matière de sécurité, un interrupteur omnipolaire avec un intervalle de contact minimum de 3 mm est requis, et la mise à la terre de l'appareil est obligatoire. Si le câble d'alimentation est endommagé, remplacez-le avec un câble identique. Le câble électrique ne doit être remplacé que par un technicien qualifié conformément aux directives du fabricant et aux normes de sécurité en vigueur. Adressez-vous à un Service Après-Vente agréé. Si la fiche installée n'est pas adaptée pour votre prise, contactez un technicien qualifié.

Une fois l'appareil installé dans son meuble, le câble d'alimentation doit être suffisamment long pour le brancher à l'alimentation électrique principale. Ne tirez pas sur le câble d'alimentation. N'utilisez pas de rallonge, de multiprise, ou d'adaptateurs. N'utilisez en aucun cas cet appareil si le cordon

d'alimentation ou la prise de courant est endommagé, si l'appareil ne fonctionne pas correctement ou s'il a été endommagé ou est tombé. Éloignez le cordon des surfaces chaudes. Une fois l'installation terminée, l'utilisateur ne doit plus pouvoir accéder aux composantes électriques. Évitez de toucher l'appareil si vous êtes mouillé, et ne l'utilisez pas si vous êtes pieds nus.

Utilisation correcte

L'eau du lave-vaisselle n'est pas potable.

Le nombre maximum de places est indiqué sur la fiche produit. La porte ne devrait pas être laissée ouverte ; vous pourriez trébucher dessus.

La porte ouverte ne peut porter que le panier à vaisselle (charge de vaisselle).

N'appuyez pas d'objet sur la porte, ne vous asseyez pas et ne montez pas dessus.

Utilisez uniquement des détergents et des produits de finissage concédés pour un lave-vaisselle automatique.

Avertissement: les

Détergents pour lave-vaisselle sont très alcalins. Ils peuvent être très dangereux en cas d'absorption. Évitez tout contact avec la peau et les yeux, et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte.

Assurez-vous que le distributeur de détergent est vide à la fin de chaque cycle de lavage.

Conservez le détergent, le liquide de rinçage, et le sel hors de portée des enfants.

Avertissement: les

couteaux et autres ustensiles avec des extrémités pointues

doivent être placés dans le panier avec la pointe vers le bas ou être placés à l'horizontal. Le robinet d'eau doit être fermé et la prise de courant débranchée à la fin de chaque programme, ou avant de

nettoyer ou effectuer des réparations sur le lave-vaisselle. Débranchez également en cas de défaillance.

NETTOYAGE ET ENTRETIEN N'utilisez jamais un appareil de nettoyage à la vapeur. Utilisez des gants de protection pour le nettoyage et l'entretien. L'appareil ne doit pas être branché à l'alimentation électrique lors de l'entretien.

Mise au rebut des matériaux d'emballage

Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage :

Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec la réglementation des autorités locales régissant la mise au rebut de déchets.

Mise au rebut des appareils électroménagers

Lors de la mise au rebut de l'appareil, rendez-le inutilisable en coupant le câble électrique et en enlevant les portes et les tablettes (si disponibles) de

sorte que les enfants ne puissent pas facilement monter à l'intérieur et s'y retrouver prisonniers.

Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant à la réglementation locale en matière d'élimination des déchets.

Pour toute information supplémentaire sur le traitement, la récupération et le recyclage des appareils électroménagers, contactez le service municipal compétent, le service de collecte des déchets ménagers ou le revendeur de l'appareil.

Cet appareil est certifié conforme à la Directive française 2012/19/UE

relative aux déchets d'équipements électriques et électroniques (DEEE).

En s'assurant que l'appareil est mis au rebut correctement, vous pouvez aider à éviter d'éventuelles conséquences négatives sur l'environnement et la santé humaine, qui pourraient autrement être provoquées par une mise au rebut inappropriée de l'appareil.

Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit pas être traité comme un déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques.

Déclaration de CONFORMITE

Cet appareil a été conçu, construit et mis sur le marché conformément aux normes des directives européennes suivantes: LVD 2014/35/UE, CEM 2014/30/UE et RoHS 2011/65/UE.

Cet appareil a été conçu, construit et mis sur le marché conformément aux exigences d'étiquettes énergétiques et d'écoconception des directives de la CE: 2009/125/CE et 2010/30/UE.

8 9

CHARACTERISTIQUES PRINCIPALES

Type de construction	Encastrable
Type de montage	Intégration total
Type de commande	Electronique
Types de dispositifs de réglage et d'alarme	-
Top amovible	N/A

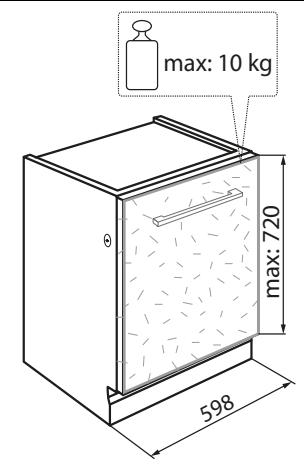

Porte habillable	Possible, avec accessoire
Couleur principale du produit	Inox
Puisance de raccordement (W)	1900
Intensité (A)	10
Tension (V)	220-240
Fréquence (Hz)	50
Longueur du cordon électrique (cm)	130
Type de prise	Schuko
Longueur du tuyau d'alimentation	155
Longueur du tuyau d'évacuation	150
Plinthe régable	Non
Hauteur avec top amovible	0
Pieds régibles	Oui - tous depuis l'avant uniquement

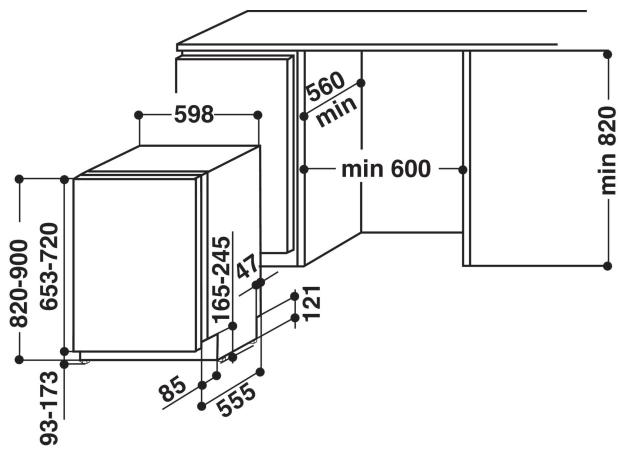

Hauteur du produit	820
Largeur du produit	595
Profondeur du produit	570
Profondeur porte ouverte à 90°	-

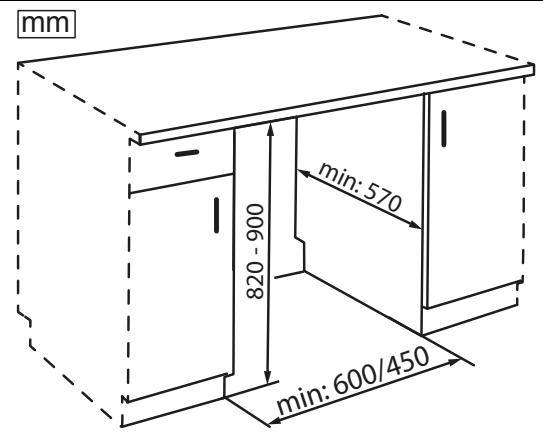

Hauteur minimale de la niche d'encastrement	820
Hauteur maximale de la niche d'encastrement	900
Largeur minimale de la niche d'encastrement	600
Largeur maximale de la niche d'encastrement	600
Profondeur de la niche d'encastrement	570
Poids net (kg)	35.50
Poids brut (kg)	37.50

CHARACTERISTIQUES TECHNIQUES

Programmes automatiques	0ui
Température maximale d'admission d'eau	60
Options de départ différé	Continu
Délambda maximum de départ différé (h)	12
Indicateur de déroulement	-
Afficheur digital de temps restant	Non
Témoin de sel	0ui
Témoin de rinçage	0ui
Dispositif de sécurité	N/A
Panier supérieur régliable	0ui
Diamètre maximum pour une assiette panier supérieur	0
Diamètre maximum pour une assiette panier inférieur	0

PERFORMANCES

Classe énergétique - NOUVEAU (2010/30/CE)	A+++
Consommation énergétique annuelle - NOUVEAU (2010/30/CE)	237
Durée du mode "laisse sur marche" - NOUVEAU (2010/30/CE)	12
Consommation énergétique en mode "laisse sur marche" - NOUVEAU (2010/30/CE)	5
Consommation énergétique en mode "arrêt" - NOUVEAU (2010/30/CE)	0.50
Consommation d'eau annuelle - NOUVEAU (2010/30/CE)	2520
Niveau sonore (dB(A) re 1 pW)	43

WIO 3033 DE

ENERGIA·EHEPTN·ENEPETEIA

ENERGIJA · ENERGY · ENERGIE

ENERGI

kWh/annum

L/annum

ABCDEFG

x14
