MODE D'EMPLOI UW6F1CWB WHIRLPOOL
Lisez attentivement la notice d'utilisation avant d'utiliser l'appareil.
- Voyants externes Marche et Alarmes

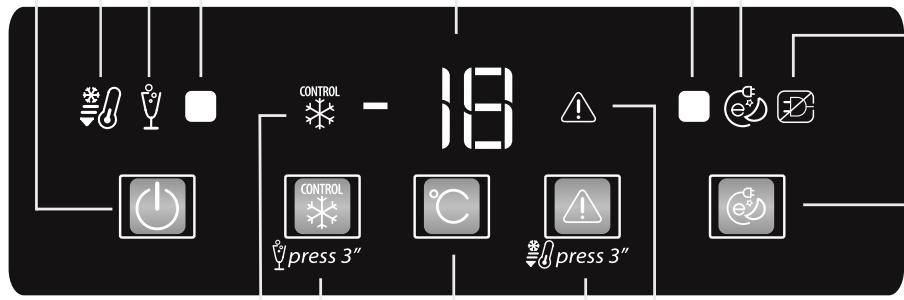

- PANNEAU DE COMMANDE
- Eclairage à LED*
- Poches de glace*
- Ice Mate ou bac à glaçons
- Séparateur de tiroir*
- Galerie porte-bouteilles*
- Clayettes en verre
- Étiquette signalétique avec nom commercial
- Kit pour inverser le sens d'ouverture de la porte
- Zone réservée à la congélation d'aliments frais ou au stockage de produits surgelés
- Zone de stockage de produits surgelés
- Joint de porte
- Disponible sur certains modèles
Mise en MARCHE de l'appareil
L'appareil se met automatiquement en marche une fois branché. Une fois l'appareil en marche, attendez au moins 4 à 6 heures avant d'y placer des aliments. Lorsque l'appareil est branché à l'alimentation électrique, l'afficheur s'illumine et toutes les icônes s'illuminent pendant environ 1 seconde.
Les valeurs par défaut (réglées en usine) de réglages du compartiment concédent s'allument.
- Voir la notice d'utilisation jointe (Version_2). Il est recommandé que deux personnes effectuent l'opération d'inversement du sens d'ouverture de la porte. L'inversion du sens d'ouverture de porte n'est pas prévue pour:
- les modèles avec poignée intégrée
- Les modèles de porte comptant un panneau en verre. Les caractéristiques, données techniques et images peuvent varier en fonction du modèle.
Voyant MARCHE (LED externe)
Une LED externe verte indiquant que l'appareil est en marche. Elle s'éteint automatiquement à l'ouverture de la porte.
Touche on/standby
Pour permettre au produit de passer en Stand-by, appuyez sur la touche et maintenez-la enfoncée pendant 3 secondes. Toutes les icônes s'extinguent sauf le voyant On/Standby. Pour réactiver l'appareil, appuyez une fois (brièvement) sur cette touche.
Modalités party
Appuyez sur cette touche pour activer/désactiver la fonction Modalité Party. Utilisez cette fonction pour refroidir rapidement des boissons dans le compartiment congélateur.
Important: ne laissez pas la bouteille à l'intérieur du compartiment du congélateur plus longtemps que l'activation de la fonction (30 minutes).
Contrôle de la congélation
La fonction Contrôle de Congélation est une technologie avancée qui réduit au minimum les fluctuations de température dans l'ensemble du compartiment congélateur.
Pour activer/désactiver la fonction Contrôle de Congélation, appuyez sur la touche CONTRÔLE DE CONGÉLATION. Si la fonction est activée et que l'utilisateur modifie la température de congélateur hors de la gamme de fonctionnement, la fonction est automatiquement désactivée. En cas d'activation de la Congélation rapide, la fonction « Contrôle de la congélation » est inhibée jusqu'à ce que la fonction Congélation rapide soit éteinte (voir la notice d'utilisation).
Le Freeze Control 6th Sense est une technologie de pointe qui réduit les brûlures de congélation et conserve la qualité et la couleur originales des aliments.
AFFICHAGE DE LA TEMPERATURE
Réglage de la température
L'appareil est normalement réglé en usine pour fonctionner à la température conseillée, soit -18°C. Il est possible de régler la température intérieure de -16°C à -24°C, en procédant comme suit : - Appuyez sur la touche de réglage de température (^). Chaque pression permet de modifier la température de stockage de -1 °C : la valeur change de manière cyclique entre -16 °C et -24 °C.
ALARME (LED externe)
Cette LED rouge clignote en cas d'alarme ou d'anomalie, même lorsque la porte est fermée. Ouvrez la porte et vérifiez le type d'alarme/d'anomalie signalé sur le bandeau de commande interne.
ALARME de CoupUre de CourAnt
Voyant d'alarme de coupure de courant prolongée.
(voir la notice d'utilisation)
Touche ECO NIGHT (TARIF de NUIT)
Appuyez sur cette touche pour activer/désactiver la fonction Eco Night. La fonction Eco Night permet de reporter la consommation d'énergie aux heures où le tarif est moins élevé, généralement la nuit (voir la notice d'utilisation).
Arrêter alarme
Appuyez sur cette touche si l'alarme retentit. Congélation rapide
Maintenez cette touche enfonlée pendant 3 secondes pour activer la fonction de Congélation rapide (voir la notice d'utilisation). La fonction se désactive automatiquement au bout de 50 heures.
TABLEEAU DES ALARMES
| TYPE D'AVERTISSEMENT | Signal | Cause | Solution |
| Alarmé de porte ouverte | L'alarme sonore retentit et levoyant d'alarme clignote. | La porté est restée ouverte plus de 2 minutes. | Fermez la porte ou appuyez sur Arrêt Alarme pour arrêté le signal sonore. |
| Alarmé température | L'affichage Température (°C) clignote et l'indicateur d'alarme reste allumé. | La température interieure n'est pas adéquate. | Appuyez sur la touche Arrêt d'alarme ; l'alarme sonore s'arrête, l'affichage de la température (°C) clignote, et le voyant d'alarme resté illuminé jusqu'à ce qu'une température de < -10°C soit atteinte. |
| Alarmé Modalité Party | Le voyant Mode Party clignote et l'alarme sonore retentit. | 30 min. se sont écoulées depuis l'activation de la fonction Modalité Party. Il est temps de retarder la bouteille du congélateur (voir la notice d'utilisation pour plus d'informations). | Appuyez sur la touche Mode Party ou sur Arrêt l'alarme pour désactiver l'alarme Mode Party et retirez la bouteille du compartment congélateur. |
| Alarmé de longue coupure de courant | L'icône de l'alarme de coupure de courant resté allumée, le voyant de l'alarme et l'affichage de la température (°C) clignotent, indiquant la température maximale atteinte au cours de la coupure de courant. | Panne de courant prolongée, pouvant faire monter la température à l'intérieur à 0°C. | Appuyez sur la touche Arrêt d'alarme ; l'alarme sonore s'arrête, l'affichage de la température (°C) clignote, et le voyant d'alarme resté illuminé jusqu'à ce qu'une température de < -10°C soit atteinte. |
| Défaillance | La dette « F » clignote sur l'écran (°C). | Mauvais fonctionnement de l'appareil. | Contactez le Service après-vente. |
Consignes d'utilisation
Chapitre 1: INSTALLATION 4
1.1 INSTALLATION D'UN SEUL APPAREIL 4
1.2 INSTALLATION DE DEUX APPAREILS 4
1.3. RÉGLAGE DES PORTES (LE CAS ÉCHÉANT) 4
Chapitre 2: FONCTIONS 5
2.1. ÉCRAN INTELLIGENT 5 2.2. CONTROLE DE LA CONGÉLATION 6TH SENSE / CONTROLE DE LA CONGÉLATION PROFREEZE...5 2.3. MARCHE/VEILLE 5 2.4. ALARME DE COUPURE DE COURANT 5 2.5. ALARME DE TEMPERATURE 5 2.6. ALARME DE PORTE OUVERTE 5 2.7. MODE SOIREE* 6 2.8. SHOCK FREEZE* 6 2.9. CONGÉLATION RAPIDE 6 2.10. FONCTION ECO NUIT (TARIF NUIT) * 7 2.11. CONTROLLE DE LA CONGÉLATION 7 2.12. FONCTION SANS GIVRE AUTOMATIQUE 7 2.13. FABRIQUE A GLAÇONS 8 2.14. SYSTÉME D'ÉCLAIRAGE À LED* 8
Chapitre 3: UTILISATION 8
3.1. COMMENT AUGMENTER LA CAPACITE DE STOCKAGE DU CONGÉLATEUR 8 3.2. REMARQUES 8
Chapitre 4: CONSEILS POUR LA CONSERVATION DES ALIMENTS. 9
4.1. DUREE DE STOCKAGE DES ALIMENTS SURGELES 9 4.2. CONSEILS POUR CONGELER ET STOCKER DES ALIMENTS FRAIS 10 4.3. UTILISATION DES POCHES DE GLACE* 10 4.4. PRODUITS SURGELES: CONSEILS D'ACHAT 10
Chapitre 5: BRUITS DE FONCTIONNEMENT 11
Chapitre 6: RECOMMANDATIONS EN CAS DE NON-UTILISATION DE L'APPAREIL....12
6.1. ABSENCE/VACANCES 12 6.2. DEPLACEMENT 12 6.3. COUPURE DE COURANT 12
Chapitre 7: ENTRETIEN ET NETTOYAGE. 12
Chapitre 8: GUIDE DE DÉPANNAGE 13
8.1. AVANT DE CONTACTER LE SERVICE APRÈS-VENTE 13
8.2. ANOMALIES 14
Chapitre 9: SERVICE APRÈS-VENTE 14
Autres :

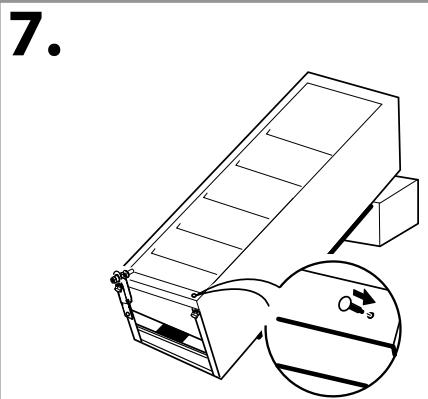

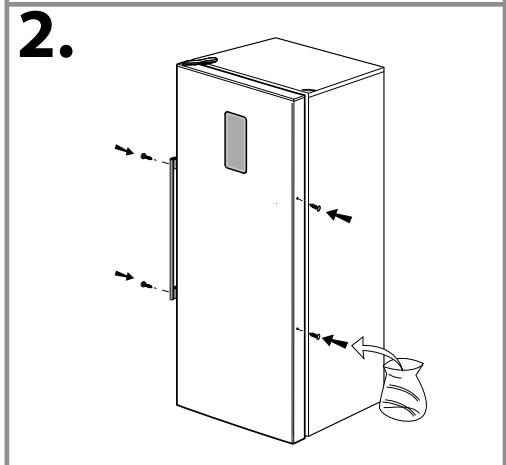

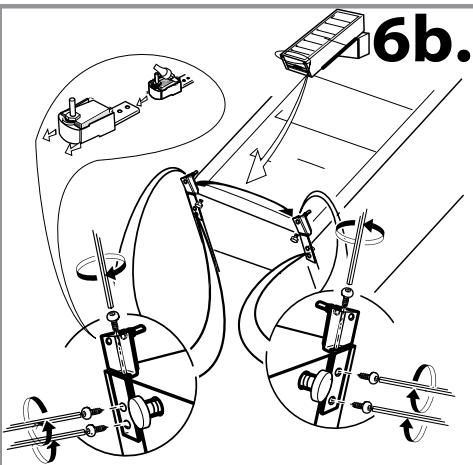

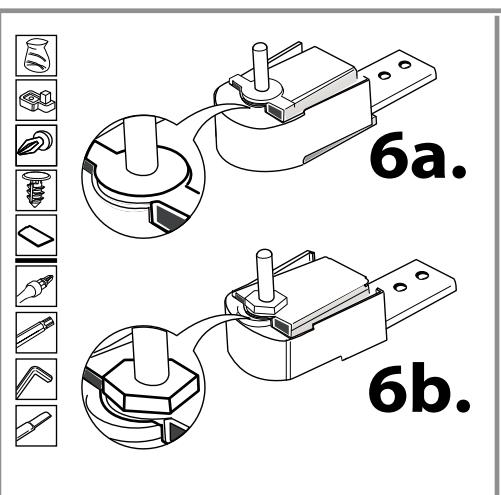

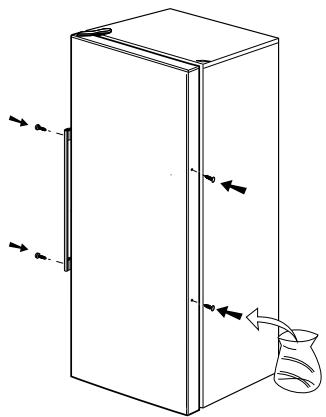

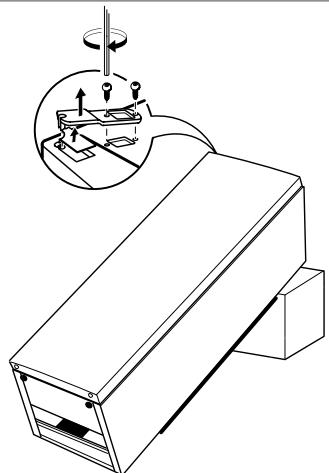

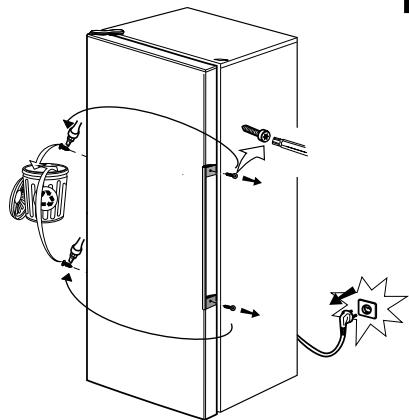

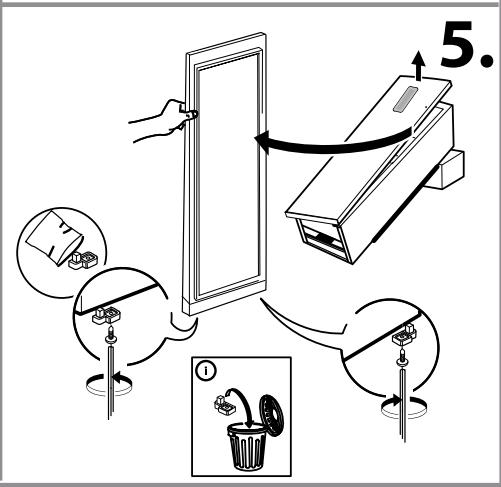

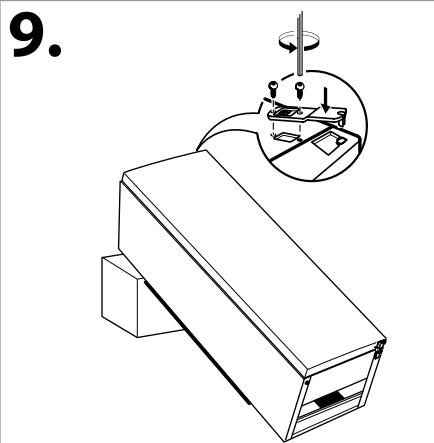

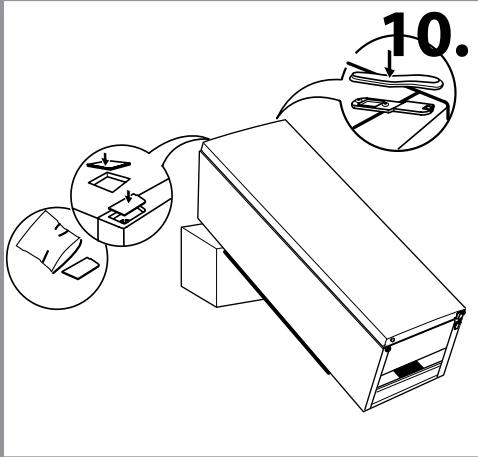

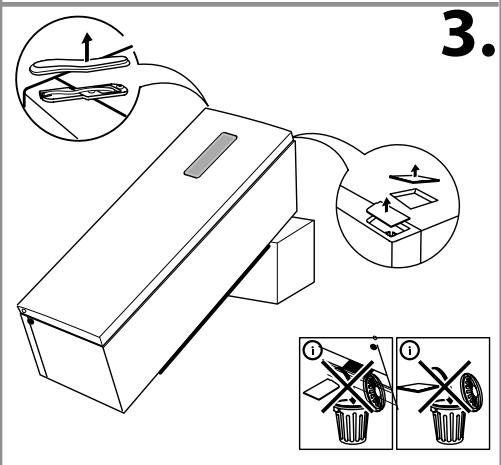

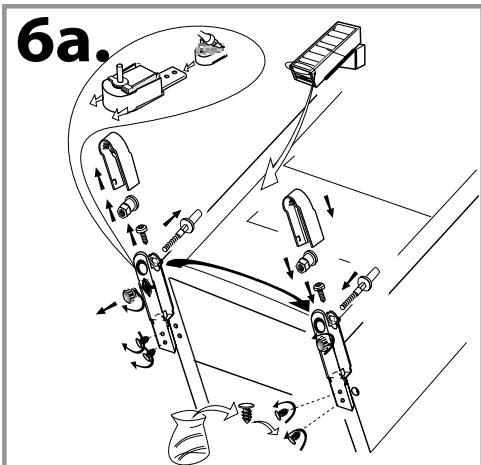

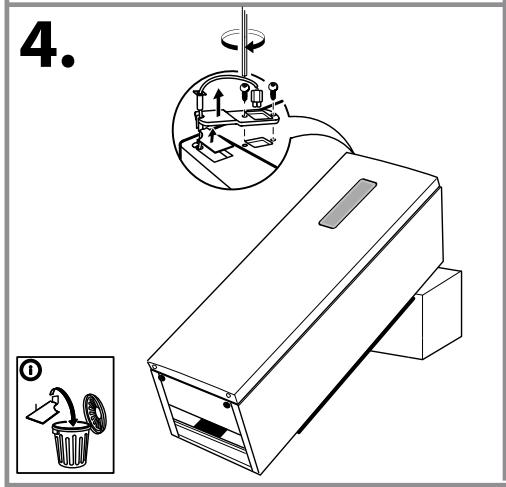

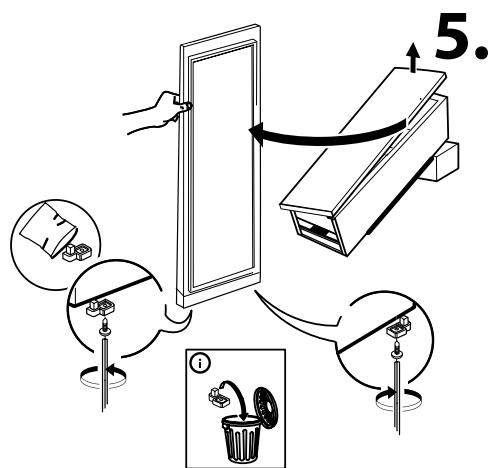

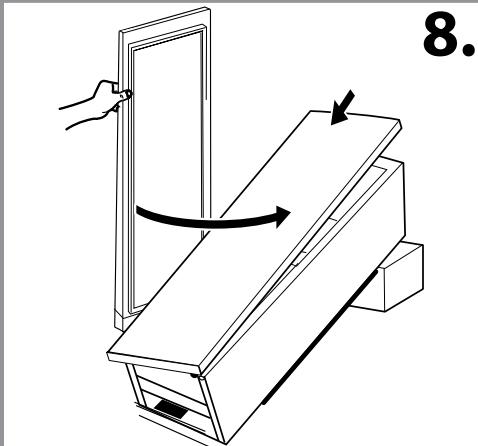

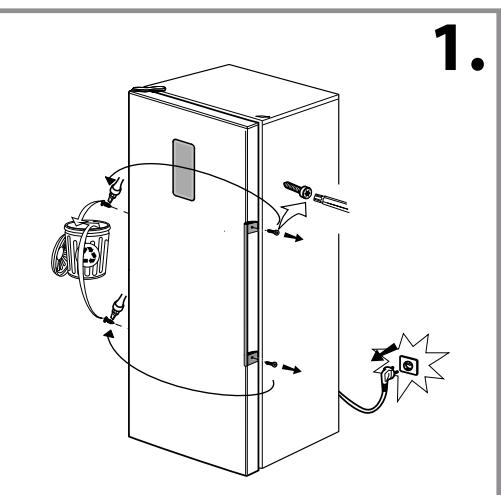

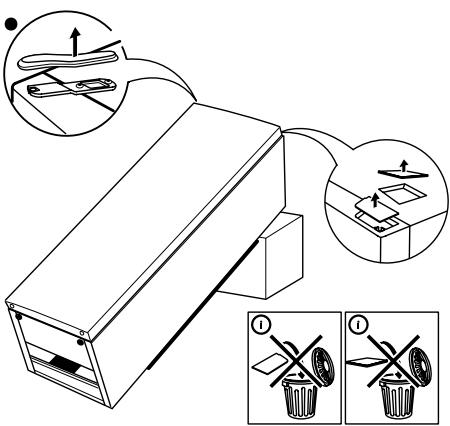

INVERSEMENT DU SENS D'OUVERTURE DE LA PORTE (VERSION_1) 15 INVERSEMENT DU SENS D'OUVERTURE DE LA PORTE (VERSION_2) 17 RETRAIT/INTRODUCTION DE L'INTERIEUR DU CONGÉLATEUR 19
REMARQUE :
Les sections ne concernant que certains modèles sont indiquées par un astérisque (*).
Consultez le GUIDE DE DEMARRAGE pour connaître les fonctions propres au modele de l'appareil que vous venez d'acquerir.
1.1 Installation d'un seul appareil
Afin de garantir une aération ajustée, laissez un espace des deux côtés et au-dessus de l'appareil.
La distance entre l'arrière de l'appareil et le mur derrière l'appareil doit être d'au moins 50 mm.
Une réduction de l'espace recommandé entraîne une augmentation de la consommation d'énergie.

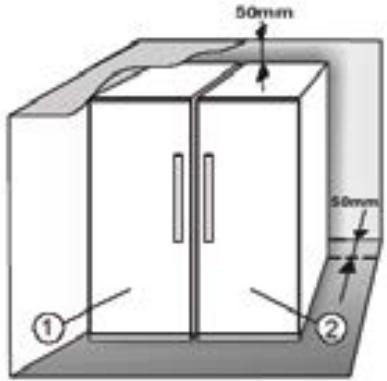

1.2. Installation de deux appareils
Lors de l'installation simultanée du congélateur ① et du réfrigerateur ②, veillez à placer le congélateur à gauche et le réfrigerateur à droite (comme indiqué dans le schéma). Sur le côté gauche du réfrigerateur se trouve un dispositif spécial permettant d'éviter les problèmes de condensation entre les appareils.
Nous vous recommandons d'installer deux appareils ensemble à l'aide du kit de fixation (3) (comme illustré dans le schéma). Vous pouvez accéder à ce kit auprès du Service Après-Vente.

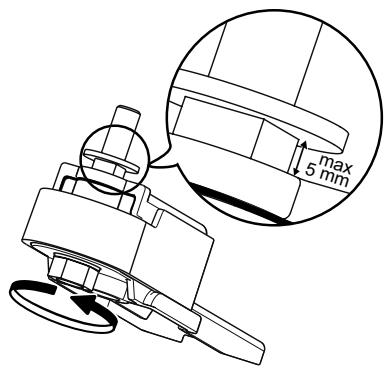

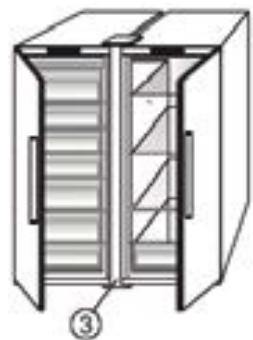

1.3. Réglage des PORTES (le cas échéant)
Pour niveler les portes à l'aide de la charnière inférieure régable (sélectionner les modèles)
Si la porte du réfrigérateur est plus BASSE que la porte du congélateur, lever la porte du réfrigérateur en tournant la vis de réglage dans le sens inverse des aiguilles d'une montre à l'aide d'une clé M10.
Si la porte du congélateur est plus BASSE que la portedu réfrigérateur, lever la porte du congélateur en tournant la vis de réglage dans le sens inverse des aiguilles d'une montre à l'aide d'une clé M10.
2.1. Écran intelligent*
Cette fonction peut être utilisée pour réaliser des économies d'énergie. Suivez les instructions du Guide de démarrage pour activer/désactiver cette fonction. L'affichage s'éteint deux secondes après l'activation de la fonction Écran intelligent. Pour régler la température ou utiliser d'autres fonctions, il est nécessaire d'activer l'affichage en appuyant sur une touche quelconque. Si aucune opération n'est exécutée pendant environ 15 secondes, l'affichage est à nouveau désactivé. Dès que cette fonction est désactivée, l'affichage normal est rétabli. La fonction Écran intelligent est automatiquement désactivée après une panne de courant. N'oubliez pas que cette fonction ne coupe pas l'alimentation électrique au niveau de l'appareil, mais réduit uniquement l'énergie consommée par l'affichage extrême.
Remarque: la consommation d'énergie déclarée fait référence à la fonctionnement de l'appareil lorsque la fonction Écran intelligent est activée. Cette fonction est disponible uniquement sur le modèle dont la porte est dotée d'une interface utilisateur.
2.2. Controle de la congélation 6TH SENSE o SENSE / controle de la congélation profreeze
La fonction Contrôle de la congélation 6th Sense/ Contrôle de la congélation ProFreeze permet de maintenir la bonne température dans les situations suivantes :
Porte ouverte pendant un certain temps
Cette fonction s'active lorsque l'ouverture de la porte provoque une augmentation de la température ne permettant pas d'assurer la bonne conservation des aliments; elle reste activée jusqu'à ce que la température optimale de conservation soit rétablie.
- Aliments frais stockés dans le congélateur
Cette fonction s'active lorsque vous placez des aliments frais dans le congélateur. Elle reste active jusqu'à ce que les conditions optimales de congélation soient rétablies de façon à assurer la meilleure qualité de congélation possible tout en réduisant la consommation électrique.
Remarque: La durée d'activation de la fonction Contrôle de la congestion 6th Sense/ Contrôle de la congestion ProFreeze ne dépend pas seulement de la quantité d'aliments placée dans le congélateur, mais également de la température ambiantе et de la quantité d'aliments déjà présents dans le congélateur. Il est donc normal que la durée d'activation de cette fonction varie.
2.3. Marche/veille
Cette fonction permet de mettre les compartiments du congélateur en mode On/Stand-by. Pour mettre l'appareil en mode Veille, appuyez sur la touche Marche/Veille pendant 3 secondes. Lorsque l'appareil est en mode veille, leclairage interieur du compartiment congélateur ne fonctionne pas. Il est bon de rappeler que cette operation ne coupe pas l'alimentation electrique au niveau de l'appareil. Pour remettre l'appareil en marche, il vous suffit d'appuyer sur la touche Marche/Pause
En cas de coupure de courant, votre appareil contrôle automatiquement la température dans le congélateur jusqu'à ce que le courant soit rétabli. Si la température à l'intérieur du congélateur passe au-dessus de la température de congélation, le voyant Coupure de courant s'illumine, le voyant d'alarme clignote et l'alarme sonore se déclenche lorsque le courant est rétabli.
Pour réinitialiser l'alarme, appuyez sur la touche Arrêt d'alarme △ une seule fois.
Dans le cas d'une alarme de coupure de courant, nous vous recommandons de prendre les mesures suivantes :
- Si les alimentés dans le congèleur sont décongelés mais encore froids, consommez-les dans un délai de 24 heures.
- Si les alimentés dans le congèleur sont congelés, ceci indique que les alimentés ont décongelé puis ont congelé de nouveau au rétablissement de l'alimentation électrique. Leur saveur, qualité, et nutritive sont réduites et ils peuvent même s'avérer dangereux pour la santé. Par conséquent, il est conseillé de jeter tout le contenu du congèleur. L'alarme de coupure de courant donne une indication sur la qualité des alimentés dans le congèleur dans le cas d'une coupure d'électricité. Ce système ne garantit ni la qualité ni la sécurité des alimentés, et les consommateurs doivent juger d'eux-mêmes de la qualité des denrées dans le compartiment congèleur.
2.5. ALARME DE TEMPERATURE
L'alarme sonore se déclenche et le voyant de température (^) clignote. L'alarme se déclenche dans les cas suivants:
L'appareil est connecté de nouveau à l'alimentation électrique après une période prolongée de mise au rancart - La température du compartiment congélateur est trop élevée - La quantité d'aliments frais placée dans le congélateur est supérieure à celle spécifiée sur la plaque signalétique - La porte du compartiment congélateur est restée ouverte trop longtemps.
Pour désactiver l'alarme sonore, appuyez une seule fois sur la touche Arrêt d'alarme. L'alarme s'éteint automatiquement dès que le compartiment congélateur atteint une température inférieure à -10 °C et que le voyant de réglage de la température cesse de clignoter et affiche le réglage sélectionné.
2.6. ALARME de porte ouverte
L'icône Alarme clignote et le signal sonore se déclenche. L'alarme se déclenche si la porte reste ouverte pendant plus de 2 minutes. Pour désactiver l'alarme de la porte, fermez la porte ou appuyez une fois sur la touche Arrêt d'alarme pour éteindre l'alarme sonore.
2.7. Mode SOIREE
Utilisez cette fonction pour refroidir les boissons à l'intérieur du compartment du congealrateur. 30 minutes après la selection de cette fonction (durée requise pour refroidir une bouteille de 0,75 I sans rompre le verre), le symbole correspondant clignote et une alarme sonore se déclenchec : retirez la bouteille du compartment congealrateur et appuyez sur la touche Arreter l'alarme pour désactiver I'alarme.
Important: ne laisser pas la bouteille dans le compartiment congélateur une fois que le temps de refroidissement nécessaire est écoulé.
2.8. SHOCK FREEZE*
Le compartiment « Shock Freeze » permet de congeler très rapidement jusqu'à 2 kg d'aliments frais. La fonction de congélation ultra-rapide « Shock Freeze » minimise la formation de cristaux de glace à l'intérieur des aliments, ce qui permet de conserver la qualité optimale des aliments décongelés avant leur consommation. Si vous n'activez pas la fonction « Shock Freeze », vous pouvez utiliser ce compartiment pour une congélation traditionnelle ou pour y stocker des aliments déjà congélés.
Remarque : lorsque la fonction Shock Freeze est activée, il est possible que vous entendiez un renflement. Ce bruit est tout à fait normal ; il provient du flux d'air qui permet une distribution optimale du froid dans le compartiment.
Activation et désactivation de la fonction « shock freeze » :
- Si vous avez préalablement utilisé la fonction « Shock Freeze », attendez au moins 12 heures avant de l'activer de nouveau. Activez cette fonction pas plus d'une fois toutes les 12 heures.
- Vérifiez que la fonction « Congélation rapide » n'est pas activée : il est impossible d'activer simultanément les fonctions « Shock Freeze » et « Congélation rapide »
- Videz le compartiment « Shock Freeze »
- Activez la fonction « Shock Freeze » en appuyant brièvement sur la touche du bandeau de commande : l'icône correspondante s'allume et les ventilateurs situés dans la partie inférieure du compartiment se déclenchent pour augmenter le flux d'air froid et accélérer le processus de congélation.
- Placez les aliments à congeler dans le compartiment en les séparant d’au moins deux centimètres des ventilateurs à l’arrière du compartiment de façon à ce que l’air froid puisse circuler.
- Pour optimiser la vitesse de congélation, nous vous recommandons de teni
- La fonction « Shock Freeze » est automatiquement désactivée 4 à 5 heures après son activation : le voyant s'éteint et les ventilateurs s'arrêtent. Il est toute voyant s'éteint et les ventilateurs s'arrêtent.
Important :
Incompatibilité avec la fonction « Congélation rapide »
Pour garantir des performances optimales, il est impossible d'utiliser simultanément les fonctions « Shock Freeze » et « Congélation rapide ». Par conséquent, si vous avez déjà activé la fonction « Congélation rapide », vous devez la désactiver avant d'utiliser la fonction « Shock Freeze » (et vice versa).
- Si les ventilateurs du compartiment shock freeze ne se mettent pas en marche
Après l'activation de la fonction « Shock Freeze », il est possible que le voyant s'allume normalement, mais que les ventilateurs ne se mettent pas en marche. Ceci est normal et signifie que le congélateur est en cours de dégivrage. Au terme du dégivrage (durée maximale : 1,5 heures), les ventilateurs se mettent automatiquement en marche et le processus « Shock Freeze » démarre normalement.
- Si le voyant ne s'allume pas
Si l'icône s'allume après avoir appuyé sur la touche : vous avez appuyé trop longtemps sur la touche. Pour activer la fonction « Shock Freeze », désactivez tout d'abord la fonction Congélation rapide (en maintenant enfoncée la touche pendant 3 secondes, puis en appuyant brièvement sur la touche, c'est-à-dire moins d'une seconde).
La quantité d'aliments frais (en kg) pouvant être congelée en 24 heures est indiquée sur l'étiquette signalétique de l'appareil.
Cette fonction peut servir à la prestation optimale de l'appareil. 24 heures avant de placer des aliments frais dans le congélateur, observer les consignes fournies dans le Guide de démarrage pour activer/désactiver la fonction. En général, après avoir placé des aliments frais dans le congélateur, 24 heures avec la fonction Congélation rapide sont suffisantes ; La fonction Congélation rapide se désactive automatiquement au bout de 50 heures.
Important :
Pour économiser de l'énergie, il est possible de désactiver la fonction Congélation rapide au bout de quelques heures lors de la congélation de petites quantités d'aliments.
Incompatibilité avec la fonction « shock freeze
Pour garantir des performances optimales, il est impossible d'utiliser simultanément les fonctions « Shock Freeze » et « Congélation rapide ». Par conséquent, si vous avez déjà activé la fonction « Congélation rapide », vous devez la désactiver avant d'utiliser la fonction « Shock Freeze » (et vice versa).
2.10. Fonction éco NUIT (TARIF NUIT)*
La fonction Eco Nuit permet de reporter la consommation d'énergie aux heures où le prix de l'électricité est moins élevé (généralement la nuit), c'est-à-dire lorsque le volume de consommation diminue (uniquement dans les pays qui utilisent un système de tarification horaire ; renseignez-vous auprès de votre compagnie électrique). Pour activer cette fonction, appuyez sur la touche à l'heure où commence le tarif réduit (selon tarification). Par exemple, si le tarif réduit commence à 20 h 00, appuyez sur la touche à cette heure. Lorsque le voyant Eco Nuit est allumé, la fonction est activée. Une fois cette fonction activée, l'appareil adapte automatiquement la consommation d'énergie en fonction de l'heure sélectionnée, c'est-à-dire qu'il consomme moins d'énergie durant le jour que pendant la nuit.
REMARQUE IMPORTANTE : pour fonctionner correctement, cette fonction doit être activée jour et nuit. Elle reste activée tant que vous ne la désactivez pas (elle est automatiquement désactivée en cas de coupure de courant ou de débranchement de l'appareil). Pour désactiver la fonction, appuyez de nouveau sur la touche. Lorsque le voyant Eco Nuit est éteint, la fonction est désactivée.
Remarque: la consommation d'énergie déclarée fait référence au fonctionnement de l'appareil lorsque la fonction Éco Nuit est activée.
2.11. Control de la congélation*
La fonction Contrôle de la congélation est une technologie avancée qui réduit au minimum les fluctuations de température dans l'ensemble du compartiment congélateur, grâce à un système d'air innovant, totalement indépendant du réfrigerateur. Les brûlures de congélation sont réduites et les aliments conservent leur qualité originale et leur couleur. Pour activer le contrôle de la congélation, sélectionnez la fonction à partir du menu, réglez sur « MARCHE » et appuyez sur la touche OK pour confirmer votre sélection. Pour désactiver la fonction, répétez la même procédure en réglant sur « ÉTEINT ». La fonction agit convenablement dans une gamme définie de températures : entre -22°C et -24°C. Quand la fonction est activée et que la température effective dans le congélateur est régée à un point de consigne plus chaud que -22°C, la température est automatiquement régée à -22°C pour s'adapter à la gamme de fonctionnement. Si la fonction est activée et que l'utilisateur modifie la température de congélateur hors de la gamme de fonctionnement, la fonction est automatiquement désactivée. En cas d'activation de la congélation rapide, la fonction « Contrôle congélation » est inhibée jusqu'à ce que la fonction Congélation Rapide soit éteinte.
2.12. Fonction sans GIVRE automatique
Cet appareil se dégivre automatiquement en fonction des conditions d'utilisation et du taux d'humidité ambiant. Les congélateurs munis de la fonction Sans givre assurent la circulation d'air froid dans les zones de stockage et empêchent la formation de givre, ce qui évite le dégivrage.
Les produits surgelés ne collent pas aux parois, les étiquettes sont lisibles et l'espace de stockage reste propre et net.
Utilisée avec la fonction Contrôle de la congélation 6th Sense/Contrôle de la congélation ProFreeze, cette fonction permet non seulement de contrôler le capteur, mais dirige aussi la puissance de refroidissement dans les zones qui en ont besoin, optimisant l'efficacité énergétique.
Vous pouvez retirer le plateau à glaçons en le tirant vers vous.
AVERTISSEMENT : Remplissez avec de l'eau potable uniquement (niveau maximal = 2/3 de la capacité totale).
Remplacez la fabrique à glaçons dans le compartiment congélateur, ou réinsérez le plateau à glaçons dans la fabrique à glaçons. Veillez à ne pas renverser d'eau.
Attendez que les glaçons se soient formés (il est conseillé d'attendre environ 4 heures).
REMARQUE : la fabrique à glaçons est amovible. Elle peut être placée en position horizontalement n'importe où dans le compartiment congélateur ou retirée de l'appareil lorsque la fabrication de glaçons n'est pas requise.
Pour augmenter la capacité de stockage dans le compartiment congélateur, vous pouvez :
retirer les bacs / rabats* afin de permettre le stockage de produits volumineux. - placer les produits alimentaires directement sur les clayettes du congélateur. retirer la fabrique à glaçons*. retirer la galerie porte-bouteilles*.
Assurez-vous que le bac de stockage est en place sous le bac à glaçons. Dans le cas contraire, mettez-le en place en le faisant glisser.
Faites tourner fermement l'un des leviers dans le sens des aiguilles d'une montre jusqu'à ce que le bac à glaçons tourne légèrement. Les glaçons tombent dans
le bac de stockage.
Répétez l'étape 2 pour l'autre moitié du bac à glaçons, si nécessaire.
Pour obtenir de la glace, soulevez légèrement le bac de stockage et tirez-le vers vous.
REMARQUE : si vous préférez, vous pouvez retirer toute la fabrique à glaçons de l'appareil, pour récupérer les glaçons de l'endroit qui vous convient le mieux (par exemple : directement sur la table).
2.14. Système d'éclairage à LED*
Le système d'éclairage à l'intérieur du compartiment congélateur est constitué d'une ampoule à LED, ce qui permet un meilleur éclairage, ainsi qu'une consommation d'énergie plus faible. Si le système d'éclairage LED ne fonctionne pas, contactez le Service Après-vente pour le remplacer.
3.2. Remarques
- Veillez à ne pas obstruer la sortie d'air (située sur la paroi arrière à l’intérieur de l’appareil) avec des aliments.
- Si le congélateur dispose d'un rabat, retirez-le afin de maximiser le volume de stockage.
- Tous les rabats, les clayettes et paniers coulissants sont amovibles.
- La température intérieure de l'appareil dépend de la température ambiante, de la fréquence d'ouverture de la porte et du lieu d'installation. Le réglage de la température doit toujours prendre ces facteurs en compte.
- Sauf indication contraire, les accessoires de l'appareil ne peuvent être lavés au lave-vaisselle.
4. Conseils pour la conservation des aliments
Le congélateur est le compartiment idéal pour la conservation des aliments surgelés, faire des glaçons, et congeler des aliments frais.
La quantité maximale (en kilogrammes) d'aliments frais pouvant être congelés dans une période de 24 heures est indiquée sur la plaque signalétique (... kg/24h).
Si vous stockez une petite quantité d'aliments dans le congélateur, nous vous conseillons d'utiliser les zones les plus froides de votre compartiment congélateur, c'est-à-dire la zone supérieure ou centrale, selon le modèle (consultez la fiche produit pour connaître la zone recommandée pour la congélation des aliments frais).
4.1. DUREE De stockage des aliments surgeles
Le tableau suivant indique la durée de stockage recommandée pour les produits frais surgelés.
| ALIMENTS | DURÉE DE STOCKAGE (mois) |
| Viandes | |
| Bœuf | 8 - 12 |
| Porc, veau | 6 - 9 |
| Agneau | 6 - 8 |
| Lapin | 4 - 6 |
| Viande hachée/abats | 2 - 3 |
| Saucisses | 1 - 2 |
| |
| Volaille | |
| Poulet | 5 - 7 |
| Dinde | 6 |
| Abats de volaille | 2 - 3 |
| |
| Crustacés | |
| Mollusques | 1 - 2 |
| Crabe, homard | 1 - 2 |
| |
| Fruits de mer | |
| Huîtres ouvertes | 1 - 2 |
| |
| Poisson | |
| Poissons à chair grasse (saumon, hareng, maquereau) | 2 - 3 |
| Poissons à chair maîgre (morue, sole) | 3 - 4 |
| |
| Ragoûts | |
| Vande, volaille | 2 - 3 |
| |
| Produits laitiers | |
| Beurre | 6 |
| Fromage | 3 |
| Crème fraîche | 1 - 2 |
| Glace | 2 - 3 |
| CEUFS | 8 |
| |
| Soupes et sauces | |
| Soupe | 2 - 3 |
| Sauce pour viande | 2 - 3 |
| Pâté | 1 |
| Ratatouille | 8 |
| |
| Produits de boulangerie-pâtisserie | |
| Pain | 1 - 2 |
| Petits gâteaux (nature) | 4 |
| Gâteaux | 2 - 3 |
| Crêpes | 1 - 2 |
| Pâtes à tarte/gâteau crues | 2 - 3 |
| Quiche | 1 - 2 |
| PIZZAS | 1 - 2 |
FRUITS ET LÉGUMES
| ALIMENTS | DURÉE DE STOCKAGE (mois) |
| Fruits | |
| Pommes | 12 |
| Abricots | 8 |
| Mûres | 8 - 12 |
| Cassis/groseilles | 8 - 12 |
| Cerises | 10 |
| Pêches | 10 |
| Pôires | 8 - 12 |
| Prunes | 10 |
| Framboises | 8 - 12 |
| Fraisés | 10 |
| Rhubarbe | 10 |
| Jus de fruits (orange, citron, pamplemousse) | 4 - 6 |
| |
| Gratin | 8 - 10 |
| Asperges | 6 - 8 |
| Basilic | 12 |
| Haricots | 8 - 10 |
| Artichauts | 8 - 10 |
| Brocoli | 8 - 10 |
| Choux de Bruxelles | 8 - 10 |
| Chou-fleur | 10 - 12 |
| Carottes | 6 - 8 |
| Céleri | 8 |
| Champignons | 6 - 8 |
| Persil | 10 - 12 |
| Poivrons | 12 |
| Petits poised | 12 |
| Haricots d'Espagne | 12 |
| Épinards | 8 - 10 |
| Tomates | 8 - 10 |
| Courgettes | |
Nous vous conseillons d'étiqueter et de dater tous vos produits surgelés. Le fait d'ajouter une étiquette vous aidera à identifier les aliments et à savoir à quel moment les utiliser avant que leur qualité ne se détériore. Ne recongelez pas les aliments décongelés.
4.2. Conseils pour la congélation et la conservation d'aliments FRAIS
- Avant la congélation, emballez et scellez les aliments frais dans : du papier aluminium, du film étirable, des sacs sous vide, des récipients en polyéthylène avec couvercle ou des récipients de congélation adaptés à la congélation d'aliments frais.
- Les aliments doivent être frais, à maturité, et de bonne qualité pour obtenir des aliments congelés de haute qualité.
- Il est préférible de congeler les fruits et légumes frais immédiatement après leur cueillette afin de préserver leur valeur nutritive, leur consistance, leur couleur, et leur goût d'origine.
Certaines viandes, notamment le gibier, doivent être suspendues avant d’être congélées.
Remarque :
Il est indispensable de laisser refroidir les aliments chauds avant de les placer dans le congélateur. - Consommez immédiatement les aliments décongelés ou partiellement décongelés. Ne recongelez pas un aliment déjà congelé à moins que vous ne l'ayez préalablement cuisiné. Une fois cuisiné, vous pouvez le recongeler. - Ne congelez pas des bouteilles remplies de liquide.
4.3. Utilisation des POCHES de GLACE*
Les poches de glace permettent de conserver les aliments congelés en cas de coupure de courant. Pour tirer le meilleur parti des poches à glace, placez-les sur les aliments stockés au-dessus du compartiment.
4.4. Produits surgeles: conseils d'achat
Lorsque vous achetez des produits surgelés :
Assurez-vous que l'emballage n'est pas endommagé (les produits surgelés dans un emballage endommagé peuvent se déterminer). Si l'emballage est gonflé ou présente des taches humides, il se peut que le produit n'ait pas été conservé dans des conditions optimes et que la décongélation ait déjà commencé. - Lorsque vous faites vos courses, achetez les produits congelés à la fin et transportez-les dans un sac isotherme. - Une fois à la maison, placez immédiatement les produits surgelés dans le congélateur. - Si les aliments se sont décongelés, ne serait-ce que partiellement, ne les recongelez pas. Consommez-les dans les 24 heures. - Évitez ou réduisez les variations de température au minimum. Respectez les dates de péremption figurant sur les emballages. - Respectez toujours les informations de conservation sur l'emballage.
5. BRUITS de fonctionnement
Les bruits provenant de votre appareil sont tout à fait normaux. Notre appareil est en effet doté de ventilateurs et de moteurs qui contrôlent automatiquement la mise sous et hors tension.
- Nivelez l'appareil et installez-le sur une surface plane
- Éviter le contact entre l'appareil et les meubles adjacents. Assurez-vous que les accessoires internes sont correctement installés. Assurez-vous que les bouteilles et les récipients ne s'entrechoquent pas.
Votre appareil peut émettre les bruits de fonctionnement suivants :
Un sifflement la première fois que vous mettez l'appareil en marche ou après une interruption de fonctionnement prolongée.
Un gargouillis quand le fluide réfrigérant s'écoule dans les tuyaux.
Un grondement qui correspond au fonctionnement du compresseur.
Un bourdonnement lorsque le robinet d'eau ou le ventilateur se met en marche.
Un craquement lorsque les glaçons tombent dans le bac, ou un cliquetis lorsque le compresseur se met en marche et s'éteint.
Le clic vient du thermostat qui ajuste la fréquence de fonctionnement du compresseur.
6.1. Absence/vacances
En cas d'absence prolongée, il est recommandé de consommer les aliments stockés et de débrancher l'appareil pour économiser de l'énergie.
6.2. Déménagement
- Retirez les pièces internes.
- Emballez-les soigneusement et fixez-les entre elles avec du ruban adhésif afin de ne pas les perdre et d’éviter qu’elles ne s’entrechoquent.
- Vissez les pieds réglables de façon à ce qu'ils ne touchent pas la surface de support.
- Fermez et fixez la porte avec du ruban adhésif et fixez le câble d'alimentation à l'appareil, également avec du ruban adhésif.
6.3. Coupure de courant
Dans le cas d'une coupure de courant, contactez votre syndicat électrique pour savoir combien de temps va durer la panne.
Remarque : À noter qu'un appareil plein restera froid plus longtemps qu'un appareil à moitié plein.
Si des cristaux de glace sont toujours présents sur les alimentés, ils peuvent être recongelés bien qu'ils puissent avoir perdu de leur saveur.
Si les aliments se sont décongelés, il est préférible de les jeter.
Pannes de courant allant jusqu'à 24 heures.
- Maintenez la porte de l'appareil fermée. Cela permettra de garder au froid les aliments stockés le plus longtemps possible.
Pannes de courant supérieures à 24 heures.
- Videz le compartiment congélateur et placez les aliments dans une glacière. Si vous ne disposez pas d'une glacière ni de poches de glace, essayez de consommer en premier les denrées périssables.
- Videz le bac à glaçons.
7. Nettoyage et entretien
Avant d'effectuer les opérations d'entretien ou de nettoyage, débranchez l'appareil de la fiche d'alimentation secteur ou coupez l'alimentation électrique.
Nettoyez régulièrement l'appareil avec un chiffon et une solution d'eau tiède et de détergent neutre spécifique au nettoyage des parois internes du réfrigerateur. N'utilisez jamais d'agents abrasifs. Ne nettoyez jamais les accessoires du réfrigerateur avec des liquides inflammables. Les émanations peuvent provoquer un incendie ou une explosion. Nettoyez les parois externes de l'appareil et le joint de porte avec un chiffon humide et séchez-les avec un chiffon doux.
N'utilisez pas de nettoyeur à vapeur.

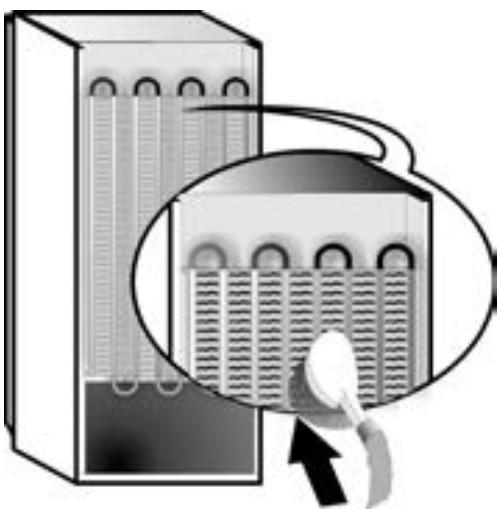

Le condensateur situé à l'arrière de l'appareil doit être nettoyé régulièrement avec un aspirateur.
Important :
- Les touches et l'écran du panneau de commande doivent être nettoyées avec un chiffon sec ; n'utilisez pas d'alcool ou des substances dérivées de l'alcool.

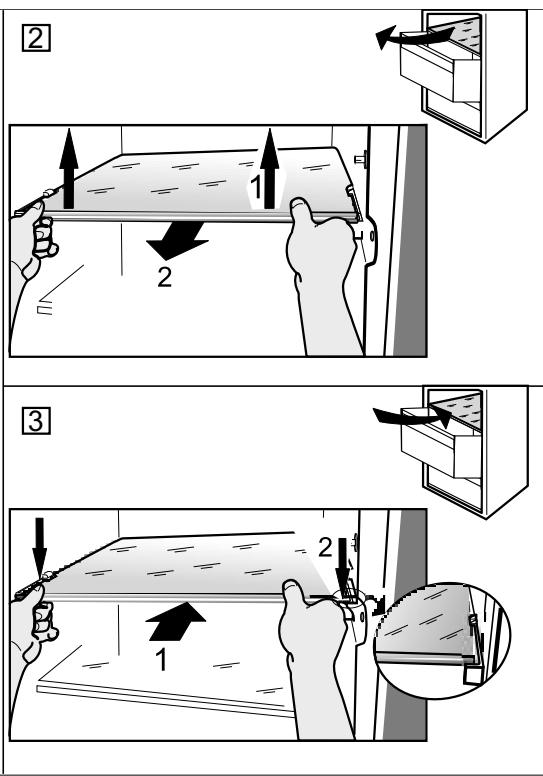

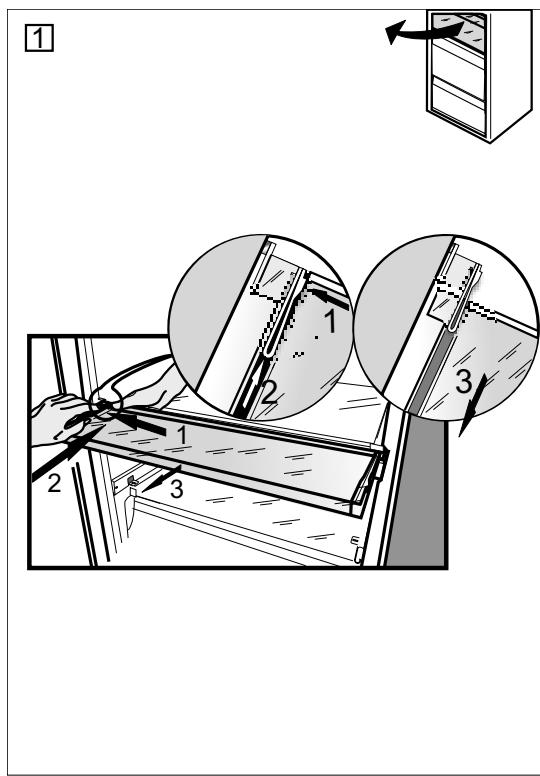

- Les tuyaux du circuit de réfrigération sont situés près du bac de dégivrage et peuvent être chauds au toucher. Nettoyez-les régulièrement avec un aspirateur. Pour retirer ou insérer la tablette en verre, soulvez la partie avant de la tablette au-dessus du cran d'arrêt.
Certains dysfonctionnements sont souvent dus à des problèmes mineurs que vous pouvez identifier et résoudre vous-même sans aucun outil.
| PROBLÈME | SOLUTION |
| L'appareil ne fonctionne pas : | Le réfrigerateur est-il branché à une prise qui fonctionne avec laonne tension ?Avez-vous vérifié les dispositifs de protection et fusibles du système électrique de votre maison ? |
| Si le bac de dégivrage contient de l'eau : | Cela est normal par temps chaud et humide. Il est même possibleque le bac soit à moitié plein. Vérifiez que l'appareil est de niveaude façon à ce que l'eau ne déborde pas. |
| Si les bords de l'appareil qui sont encontact avec le joint de porte sontchauds au toucher : | Cela est normal par temps chaud et lorsque le compresseurfonctionne. |
| Si l'éclairage interieur ne fonctionnepas : | Avez-vous contrôle les dispositifs de protection et les fusibles devotre installation électrique ?Le cordon d'alimentation est-il bien branché à une prise secteur àla tension adéquate ?Si les LED sont cassées, l'utilisateur doit appeler le Serviceaprès-vente pour effectuer le remplacement par une LED dumème type disponible uniquement auprès de nos Centres de services après-vente ou revendeurs autorisés. |
| Si le moteur semble tourner ensurégime : | La durée de fonctionnement du moteur dépend de plusieursfacteurs : fréquence d'ouverture de la portec, quantité d'almentsstockés, température de la pièce, régliages de température.Y a-t-il de la poussière ou des peluches sur le condenseur (arrierede l'appareil)?La portec est-elle bien fermée ?Les joints de la portec sont-ils bien étanches ?Par temps chaud ou dans une piece chaude, le moteur fonctionnenu naturellement plus longtemps.Si la portec est restée longtemps ouverte ou si vous avez inséréune grande quantité d'alments dans l'appareil, le moteurfonctionnera plus longtemps afin de refroidir l'intérieur ducompartment. |
| Si la température à l'intérieur del'appareil est trop élevé : | Le réfrigerateur est-il bien réglé ?Une grande quantité d'alments a-t-elle été insérée dans leréfrigerateur ou le congelateur ?Assurez-vous que la portec n'est pas ouverte trop souvent.Assurez-vous que la portec se ferme correctement. |
| Si les portes ne s'ouvrent et ne seferment pas correctement : | Assurez-vous que les emballages de nourritures ne bloquent pasla portec.Assurez-vous que les pieces internes ou la machine à glaconsautomatique sont bien en place.Assurez-vous que les joints de la portec ne sont pas sales oucollants.Assurez-vous que l'appareil est au niveau. |
8.2. Anomalies
En cas de dysfonctionnement, une alarme se déclenche et le message/symbole correspondant apparaît sur l'affichage à DEL (p. ex. : Anomalie 1, Anomalie 2, etc.). Dans ce cas, contactez le Service Après-Vente et spécifiez le code d'alarme. Une alarme sonore se déclenche, l'icône Alarme s'illumine et la lettre F clignote sur l'écran numérique en fonction du code d'anomalie décrit ci-dessous:
| Code d'anomalie | Affichage |
| Erreur 2 | La lecture F clignote à 0,5 seconde d'intervalle. Clignote 2 fois, puis resté éteinte pendant 5 secondes. Cette séquence se répête. | x2 |
| Erreur 3 | La lecture F clignote à 0,5 seconde d'intervalle. Elle clignote 3 fois, puis resté éteinte pendant 5 secondes. cette séquence se répête. | x3 |
| Erreur 6 | La lecture F clignote à 0,5 seconde d'intervalle. Elle clignote 6 fois, puis resté éteinte pendant 5 secondes. cette séquence se répête. | x6 |
Avant d'appeler le service après-vente :
Remettez l'appareil en marche pour vous assurer que l'inconvénient a été éliminé. Si ce n'est pas le cas, débranchez l'appareil de l'alimentation électrique et patientez environ une heure avant de le rallumer.
Si, après avoir procédé aux vérifications décrites dans le Guide Dépannage et après avoir remis l'appareil sous tension, ce dernier ne fonctionne toujours pas correctement, contactez le Service Après-Vente pour expliquer le problème.
Précisez:
- le modèle et le numéro de série de l'appareil (figurant sur la plaque signalétique), le type de panne,
0000 000 0000
- le numéro de série (numéro qui se trouve après le mot SERVICE sur la plaque signalétique placée à l'intérieur de l'appareil), -ète adresse complète,
- nombre de téléphone avec l'indicatif régional.
Remarque :
Le sens d'ouverture des portes peut être modifié. Si cette opération est effectuée par le Service Après-Vente, elle n'est pas couverte par la garantie.

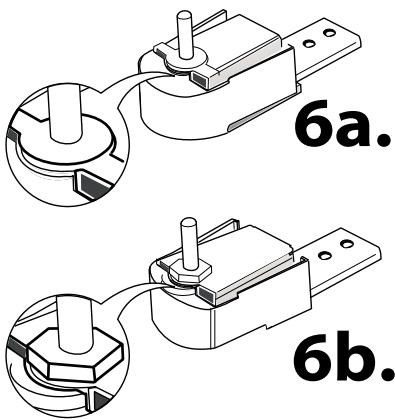

6a.
6b.
10.
CHARACTERISTIQUES PRINCIPALES
| Groupe de produit | Congélateur |
| Référence commerciale | UW4 F2Y WB F |
| Code EAN | 8003437202674 |
| Type de construction | Pose libre |
| Type de montage | N/A |
| Type de commande | Electronique |
| Couleur principale du produit | Polar white |
| Puissance de raccordement (W) | 150 |
| Intensité (A) | 10 |
| Tension (V) | 220-240 |
| Fréquence (Hz) | 50 |
| Longueur du cordon électrique (cm) | 200 |
| Type de prise | Schuko |
| Capacité nette totale (l) | 175 |
| Hauteur du produit | 1420 |
| Largeur du produit | 595 |
| Profondeur du produit | 645 |
| Réglage maximum de la hauteur des pieds | 0 |
| Poids net (kg) | 56 |
| Poids brut (kg) | 58 |
| Charnière de la porte | - |
CHARACTERISTIQUES TECHNIQUES
| Processus de dégivrage | No Frost |
| Congélation rapide | Oui |
| Thermostat pour le congélateur | Oui |
| Évacuation des eaux de dégivrage | Oui |
| Nombre de tiroirs/paniers | 4 |
| Porte verrouillable | Non |
| Thermomètre du congélateur | N/A |
| Éclairage | - |
PERFORMANCES
| Classe énergétique - NOUVEAU (2010/30/CE) | A++ |
| Capacité de congélation - NOUVEAU (2010/30/CE) | 26 |
| Temps avant l'augmentation de la température | 24 |
| Classe climatique | SN-T |
| Froidventilé | Congélateur |
| Capacité nette du congélateur - NOUVEAU (2010/30/CE) | 175 |
FICHES produits réfrigérateurs et congélateurs
MARQUE Whirlpool
CODE COMMERCIAL UW4 F2Y WB F
CATEGORIE Congélateur
CLASSE D'EFFICACITE ENERGETIQUE A++
Consommation d'énergie 200 kWh par an, basée sur les résultats de tests standards sur 24 heures. La consommation réelle dépendra de la façon dont l'appareil est utilisé et de son installation.
CAPACITE DU CONGELATEUR 175
NOMBRE D'ETOILES Automatique
CAPACITE DU REFRIGERATEUR -1
TEMPERATURE DU COMPARTIMENT SPECIAL 0°C
SYSTEME FROID VENTILE Congélateur
TEMPS DE REMONTEE EN TEMPERATURE (h) 24
CAPACITE DE CONGELATION (kg/24h) 26
CLASSE CLIMATIQUE SN-T
Cet appareil est prévu pour une utilisation à une température ambiante comprise entre 10°C et 43°C
NIVEAU SONORE EN dB(A) 41
TYPE D'INSTALLATION N/A
UW4 F2Y WB F
ENERGIA·EHEPTNIA
ENEPTEIA · ENERGIJA
ENERGY·ENERGIE·ENERGI
kWh/annum
2010/1060
Notice Facile
