Type de produit	Encodeur 4 entrées analogiques A/V avec sortie ASI
Marque	FRACARRO
Modèle	SIG7404
Code produit	287075
Fonctions principales	Encode 4 entrées analogiques en flux numérique MPEG2 ; sortie DVB-ASI ; compatible PAL et NTSC ; multiplexage intégré
Entrées vidéo	CVBS et S-Video
Entrées audio	Analogiques équilibrées
Sortie	DVB-ASI sur connecteur BNC 75 Ohm
Standard vidéo numérique	MPEG-1, MPEG-2 MP@ML (4:2:0)
Formats d'image	Full D1, Half D1, SIF, QSIF
Débit vidéo	2,5 à 15 Mbps
Compression audio	MPEG-1 Layer I, Layer II
Débit audio	32, 64, 128, 192, 256, 384 Kbps
Échantillonnage audio	32, 44,1, 48 kHz
Alimentation	220-240 V~, 50-60 Hz
Consommation	30 W
Dimensions (version rack)	318 x 483 x 44 mm (1U)
Poids unitaire	4 kg
Température de fonctionnement	-5 °C à +45 °C
Conformité	Standards PAL et NTSC
Contenu de l'emballage	1 x SIG7404, notice d'utilisation

FOIRE AUX QUESTIONS - SIG7404 FRACARRO

Comment connecter des sources vidéo au SIG7404?

Connectez vos sources via les entrées CVBS (composite) ou S-Video. Les connecteurs sont situés à l'arrière de l'appareil. Utilisez des câbles adaptés (RCA pour CVBS, mini-DIN pour S-Video).

Quels standards vidéo analogiques sont supportés?

Le SIG7404 supporte les standards PAL et NTSC. Assurez-vous que vos sources correspondent à l'un de ces standards.

Comment régler le débit vidéo?

Le débit vidéo peut être réglé entre 2,5 et 15 Mbps via le menu de configuration de l'encodeur. Consultez la notice pour accéder aux paramètres.

Peut-on utiliser le SIG7404 avec un modulateur?

Oui, le SIG7404 peut être connecté à un modulateur comme le SIG7121 pour transformer le flux numérique en multiplex COFDM. La sortie ASI se raccorde directement.

Quels formats d'image sont disponibles?

Les formats disponibles sont Full D1, Half D1, SIF et QSIF. Vous pouvez choisir le format en fonction de la résolution souhaitée.

Comment raccorder la sortie ASI?

La sortie DVB-ASI se fait via un connecteur BNC 75 Ohm. Utilisez un câble coaxial de qualité pour le raccordement à un modulateur ou un encodeur IP.

Quelle est la consommation électrique?

La consommation est de 30 Watts. L'appareil fonctionne sur une alimentation 220-240 V~ et 50-60 Hz.

Que faire si l'appareil ne s'allume pas?

Vérifiez d'abord le câble d'alimentation et la prise secteur. Assurez-vous que l'interrupteur d'alimentation est en position marche. Si le problème persiste, contactez le support technique FRACARRO.

Est-ce que le SIG7404 peut être monté en rack?

Oui, le SIG7404 est conçu pour un montage en rack 1U. Ses dimensions sont de 318 x 483 x 44 mm. Utilisez des équerres de fixation si nécessaires.

Quelle est la différence entre les modes de compression audio?

Le SIG7404 supporte MPEG-1 Layer I et Layer II. Layer II offre une meilleure qualité à débit équivalent. Les débits disponibles sont 32, 64, 128, 192, 256 et 384 Kbps.

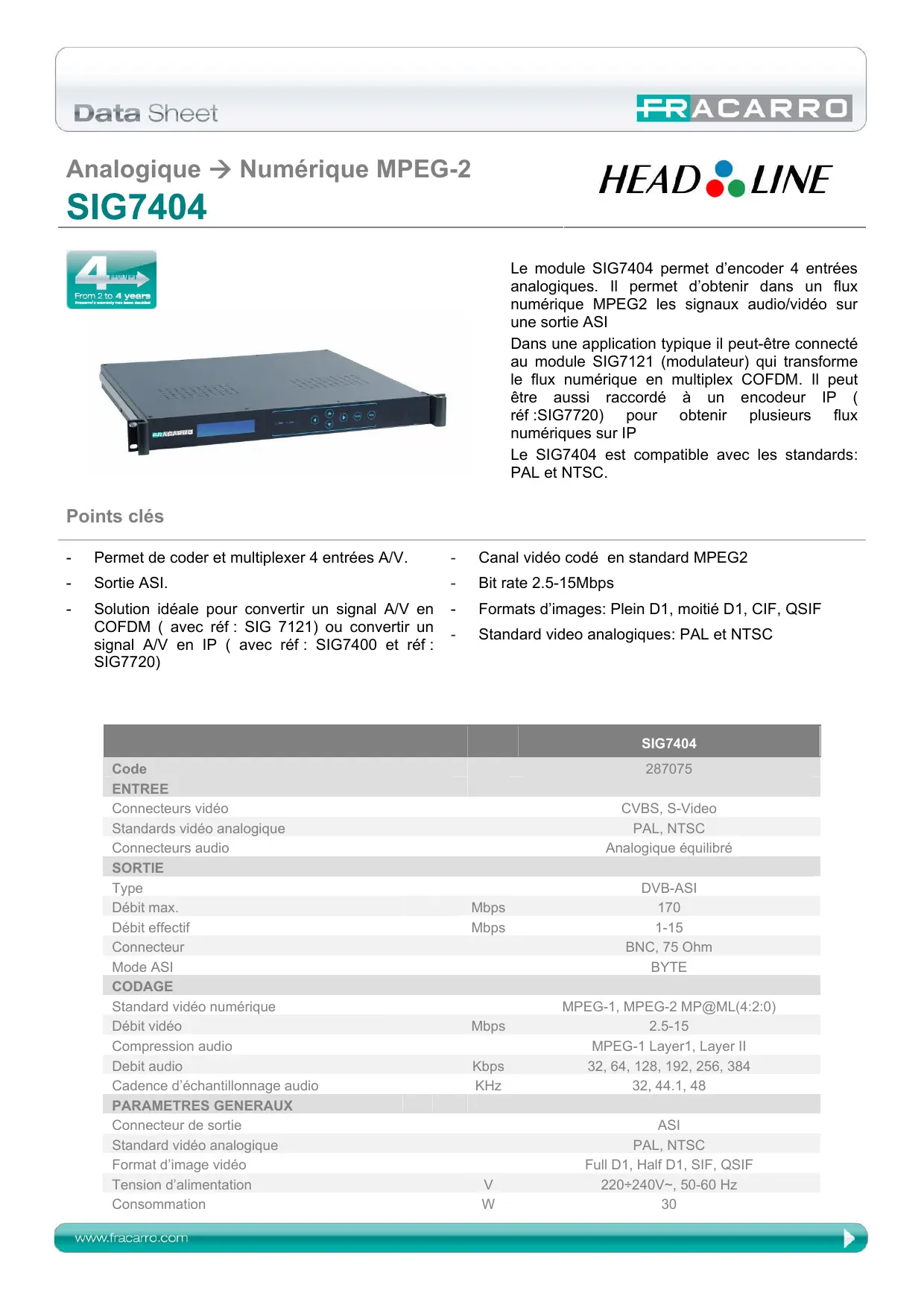

MODE D'EMPLOI SIG7404 FRACARRO

Points clés

Le module SIG7404 permet d'encoder 4 entrées analogiques. Il permet d'obtenir dans un flux numérique MPEG2 les signaux audio/vidéo sur une sortie ASI.

Dans une application typique, il peut être connecté au module SIG7121 (modulateur) qui transforme le flux numérique en multiplex COFDM. Il peut être aussi raccordé à un encodeur IP (réf: SIG7720) pour obtenir plusieurs flux numériques sur IP.

Le SIG7404 est compatible avec les standards : PAL et NTSC.

• Permet de coder et multiplexer 4 entrées A/V. Sortie ASI.
• Solution ideale pour convertir un signal A/V en COFDM (avec ref: SIG 7121) ou convertir un signal A/V en IP (avec ref: SIG7400 et ref: SIG7720)
• Canal vidéo code en standard MPEG2
• Bit rate 2.5-15Mbps
• Formats d’images: Plein D1, moitié D1, CIF, QSIF
• Standard vidéo analogiques: PAL et NTSC

	SIG7404
Code	287075
ENTREE
Connecteurs video	CVBS, S-Video
Standards video analogique	PAL, NTSC
Connecteurs audio	Analogue équilibré
SORTIE
Type	DVB-ASI
Débit max.	Mbps	170
Débit effectif	Mbps	1-15
Connecteur	BNC, 75 Ohm
Mode ASI	BYTE
CODAGE
Standard video numérique	MPEG-1, MPEG-2 MP@ML(4:2:0)
Débit video	Mbps	2.5-15
Compression audio	MPEG-1 Layer1, Layer II
Debit audio	Kbps	32, 64, 128, 192, 256, 384
Cadence d'échantillonnage audio	KHz	32, 44.1, 48
PARAMETRES GENERAUX
Connecteur de sortie	ASI
Standard video analogique	PAL, NTSC
Format d'image video	Full D1, Half D1, SIF, QSIF
Tension d'alimentation	V	220÷240V~, 50-60 Hz
Consommation	W	30

Dimensions (version rack) mm 318 × 483 × 44
Température de fonctionnement °C -5 ÷ +45
Code Fracarro 287075	Récédence	Emballage	Quantité pièce	Dimensions	Poids unitaire	Poids total
	SIG7404	Unitaire	1	320 × 490 × 50	4	4
