Informations produit

Marque : FRACARRO

Modèle : SIG7121

Catégorie : Modulateur TV

Télécharger la notice PDF Imprimer

Type d'appareil	Modulateur COFDM avec entrée ASI
Norme	DVB-T (COFDM)
Entrée	ASI (BNC, 75 Ohm)
Débit max entrée	216 Mbit/s
Fond de panier entrée TS	Connecteur 48 broches
Débit max entrée TS	100 Mbit/s
Signal de sortie	Type F femelle
Fréquence de sortie	108 - 862 MHz
Pas de réglage en fréquence	10 KHz
Niveau de sortie max	85 dBµV
Plage de réglage	0 à +15 dB
Perte de passage	< 1,5 dB
Nombre de porteuses	2K, 8K
Modulation	QPSK, 16QAM, 64QAM
FEC	1/2, 2/3, 3/4, 5/6, 7/8
Intervalle de garde	1/4, 1/8, 1/16, 1/32
Spectre	Normal/Inversé

FOIRE AUX QUESTIONS - SIG7121 FRACARRO

Comment installer le FRACARRO SIG7121 ?

Pour installer le FRACARRO SIG7121, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'appareil est placé dans un endroit bien ventilé et à l'abri de l'humidité.

Que faire si le signal est faible ou absent ?

Vérifiez les connexions de votre antenne et assurez-vous qu'elle est correctement orientée. Vous pouvez également essayer de repositionner l'appareil ou d'utiliser un amplificateur de signal.

Comment réinitialiser le FRACARRO SIG7121 ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique, attendez quelques secondes, puis rebranchez-le. Cela devrait restaurer les paramètres d'usine.

Le FRACARRO SIG7121 est-il compatible avec tous les téléviseurs ?

Oui, le FRACARRO SIG7121 est compatible avec la plupart des téléviseurs. Assurez-vous simplement que votre téléviseur dispose d'un port d'entrée approprié pour la connexion.

Comment mettre à jour le firmware du FRACARRO SIG7121 ?

Pour mettre à jour le firmware, connectez l'appareil à Internet, accédez au menu des paramètres et recherchez l'option de mise à jour du firmware. Suivez les instructions à l'écran.

Que faire si l'appareil surchauffe ?

Si l'appareil surchauffe, éteignez-le immédiatement et débranchez-le. Assurez-vous qu'il est dans un endroit bien ventilé et qu'aucun objet n'entrave le flux d'air.

Comment contacter le service client de FRACARRO ?

Vous pouvez contacter le service client de FRACARRO via leur site web officiel ou par téléphone. Les coordonnées sont généralement fournies dans le manuel d'utilisation.

Est-ce que le FRACARRO SIG7121 fonctionne avec les réseaux 4G ou 5G ?

Le FRACARRO SIG7121 est conçu principalement pour la réception de signaux de télévision et n'est pas spécifiquement destiné à fonctionner avec les réseaux 4G ou 5G.

Téléchargez la notice de votre Modulateur TV au format PDF gratuitement ! Retrouvez votre notice SIG7121 - FRACARRO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SIG7121 de la marque FRACARRO.

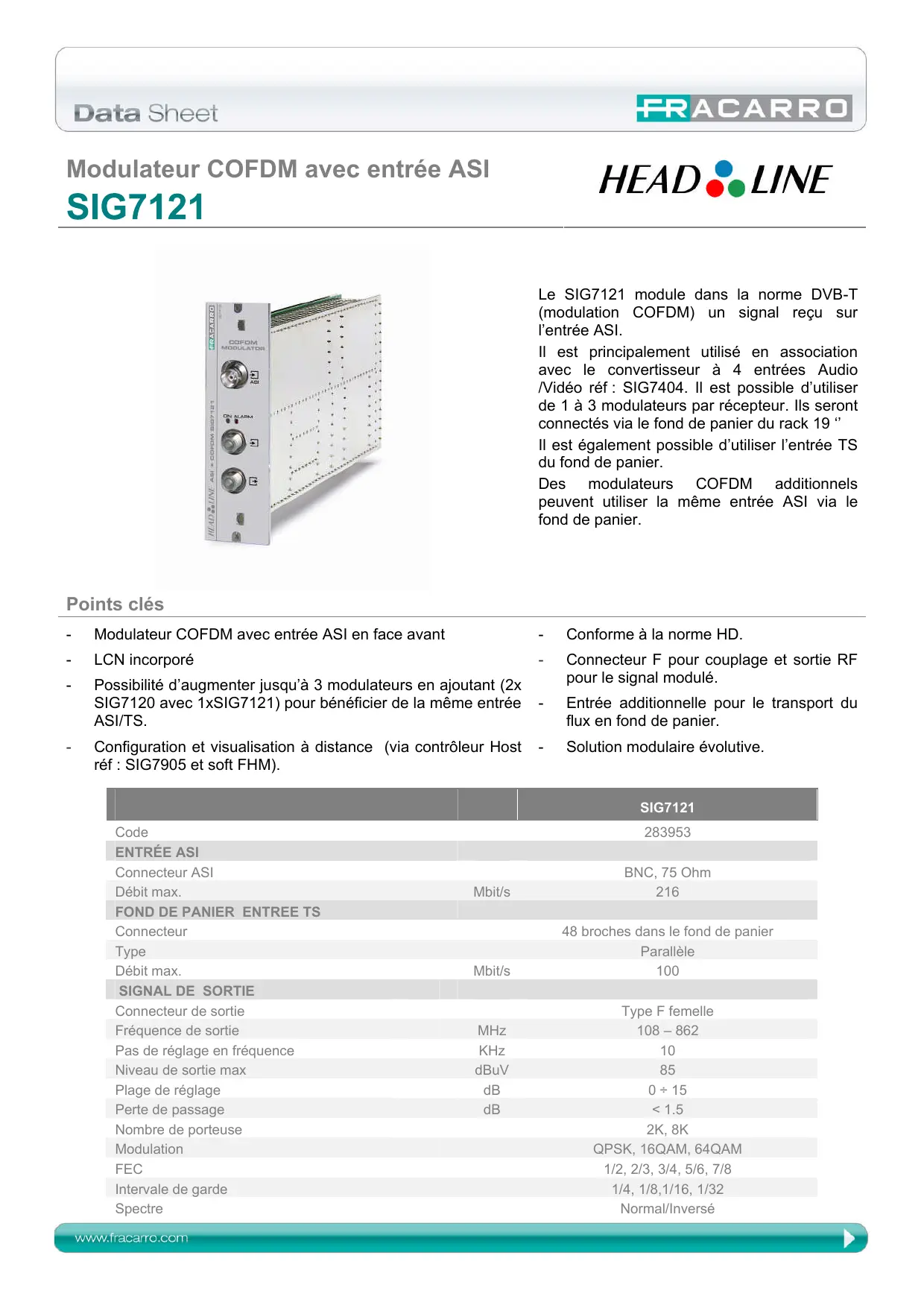

MODE D'EMPLOI SIG7121 FRACARRO

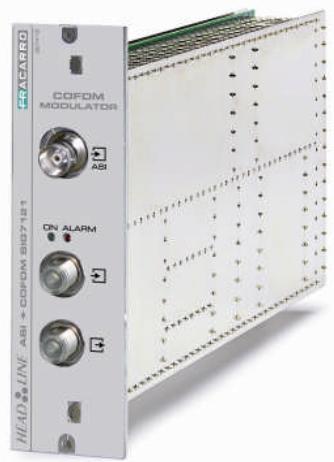

Modulateur COFDM avec entrée ASI Le SIG7121 module dans la norme DVB-T (modulation COFDM) un signal reçu sur l’entrée ASI. Il est principalement utilisé en association avec le convertisseur à 4 entrées Audio /Vidéo réf : SIG7404. Il est possible d’utiliser de 1 à 3 modulateurs par récepteur. Ils seront connectés via le fond de panier du rack 19 ‘’ Il est également possible d’utiliser l’entrée TS du fond de panier. Des modulateurs COFDM additionnels peuvent utiliser la même entrée ASI via le fond de panier. Points clés

Modulateur COFDM avec entrée ASI en face avant

Conforme à la norme HD.

Possibilité d’augmenter jusqu’à 3 modulateurs en ajoutant (2x SIG7120 avec 1xSIG7121) pour bénéficier de la même entrée ASI/TS. Connecteur F pour couplage et sortie RF pour le signal modulé.

Entrée additionnelle pour le transport du flux en fond de panier.

Solution modulaire évolutive.

Configuration et visualisation à distance (via contrôleur Host réf : SIG7905 et soft FHM). SIG7121 Code

Connecteur ASI Débit max.

FOND DE PANIER ENTREE TS

Connecteur Type Débit max.

Connecteur de sortie Fréquence de sortie Pas de réglage en fréquence Niveau de sortie max Plage de réglage Perte de passage Nombre de porteuse Modulation FEC Intervale de garde Spectre

Mbit/s 48 broches dans le fond de panier Parallèle

1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/8,1/16, 1/32 Normal/Inversé MER PARAMETRES GENERAUX Tension secteur Consommation Dimensions ( version rack) Température de fonctionnement Fracarro code

220÷240V~, 50-60 Hz 7e × 3u × 24 -10 ÷ +45 Emballage Quantité Dimensions Poids unitaire Poids total Unitaire pièce
