MULTISWITCHES - Multiswitches FRACARRO - Notice d'utilisation et mode d'emploi gratuit

Marque	FRACARRO
Modèle	Multiswitches (gamme Switchline)
Catégorie	Multiswitch pour distribution satellite et TV
Type de produit	Commutateur actif/passif pour signaux SAT (950-2300 MHz) et TV (47-862 MHz)
Nombre d'entrées	De 4 à 17 (SAT + TV) selon modèle
Nombre de sorties	De 4 à 32 selon modèle
Dimensions (L x l x H)	De 90x70x20 mm à 530x127x60 mm selon modèle
Poids	Variable selon modèle (non précisé)
Alimentation électrique	220-240 V, 50-60 Hz (consommation selon modèle, de 15 mA à 640 mA)
Fonctions principales	Distribution commutée de signaux satellite (DiSEqC 2.0) et TV terrestre. Réglage de gain SAT et TV. Passage de la voie de retour. Compatible Full HD.
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec et non abrasif.
Sécurité	Température de fonctionnement : -10°C à +55°C (certains modèles -20°C à +60°C). Utiliser dans un local sec et ventilé.
Pièces détachées et réparabilité	Accessoires disponibles : amplificateurs, alimentations, injecteurs, répartiteurs, câbles coaxiaux, connecteurs. Garantie 4 ans.
Informations générales	Conçu en Italie. Fabricant : Fracarro Radioindustrie S.p.A. Pour plus d'informations : www.fracarro.com

FOIRE AUX QUESTIONS - MULTISWITCHES FRACARRO

Qu'est-ce qu'un multiswitch Fracarro ?

Un multiswitch est un commutateur qui distribue les signaux provenant de plusieurs satellites et de la TNT vers plusieurs prises utilisateur. Les modèles Fracarro de la gamme Switchline permettent une installation simple grâce au code couleur des entrées (noir pour vertical basse, vert pour horizontal basse).

Comment brancher les câbles satellite sur un multiswitch ?

Les entrées sont repérées par des couleurs : noir = verticale basse (V/L), vert = horizontale basse (H/L). Pour 4 satellites, utilisez les 4 entrées SAT. Une entrée supplémentaire (souvent marquée TV) reçoit le signal terrestre. Branchez les câbles en respectant les polarités et le code couleur.

Quels types de multiswitch existent dans la gamme Compact ?

La gamme Compact propose des modèles de 5 entrées (4 SAT + 1 TV) avec 8, 12 ou 16 sorties. Ils sont actifs en bandes TV et SAT, avec réglage de gain. Exemples : SWI9508, SWI9512, SWI9516.

Comment régler le gain sur un multiswitch ?

Sur les modèles actifs, le gain SAT se règle via deux potentiomètres (bande basse et haute). Le gain TV se règle séparément. La plage de réglage est généralement de 15 dB pour le SAT et 20 dB pour la TV. Consultez la notice de votre modèle pour les valeurs exactes.

Qu'est-ce que la voie de retour et à quoi sert-elle ?

La voie de retour (return path) permet de faire remonter un signal depuis l'utilisateur vers la tête de réseau, utilisé par exemple pour les services interactifs. Tous les multiswitches Fracarro sont équipés de cette voie, avec une bande passante de 5-65 MHz.

Puis-je cascader plusieurs multiswitches ?

Oui, la gamme Cascadable est spécialement conçue pour les grandes installations. Elle comprend des modèles passifs et actifs. Les connecteurs de passage permettent de relier plusieurs switches en série. Par exemple, le SWI44T15 est un répartiteur/dérivateur adapté aux cascades.

Quelle alimentation est nécessaire pour un multiswitch ?

La plupart des modèles utilisent une alimentation secteur 220-240 V, 50-60 Hz. Certains modèles passifs peuvent être alimentés directement par le récepteur via le câble coaxial (tension 14/18 V). Consultez les spécifications de votre modèle.

Comment alimenter un LNB avec le multiswitch ?

Le multiswitch peut fournir l'alimentation au LNB. Le courant maximal dépend du modèle (par exemple, 1550 mA pour le SWI9508). Utilisez un injecteur d'alimentation si nécessaire. Les modèles comme le SWI508DC ont un circuit automatique 12 V pour pré-ampli.

Quelle est la longueur maximale de câble entre le multiswitch et le récepteur ?

Les multiswitches Fracarro sont compatibles avec des câbles jusqu'à 100 mètres de longueur, grâce à une isolation élevée (45 dB) et une performance électrique optimisée. Pour des distances plus longues, utilisez un amplificateur de ligne.

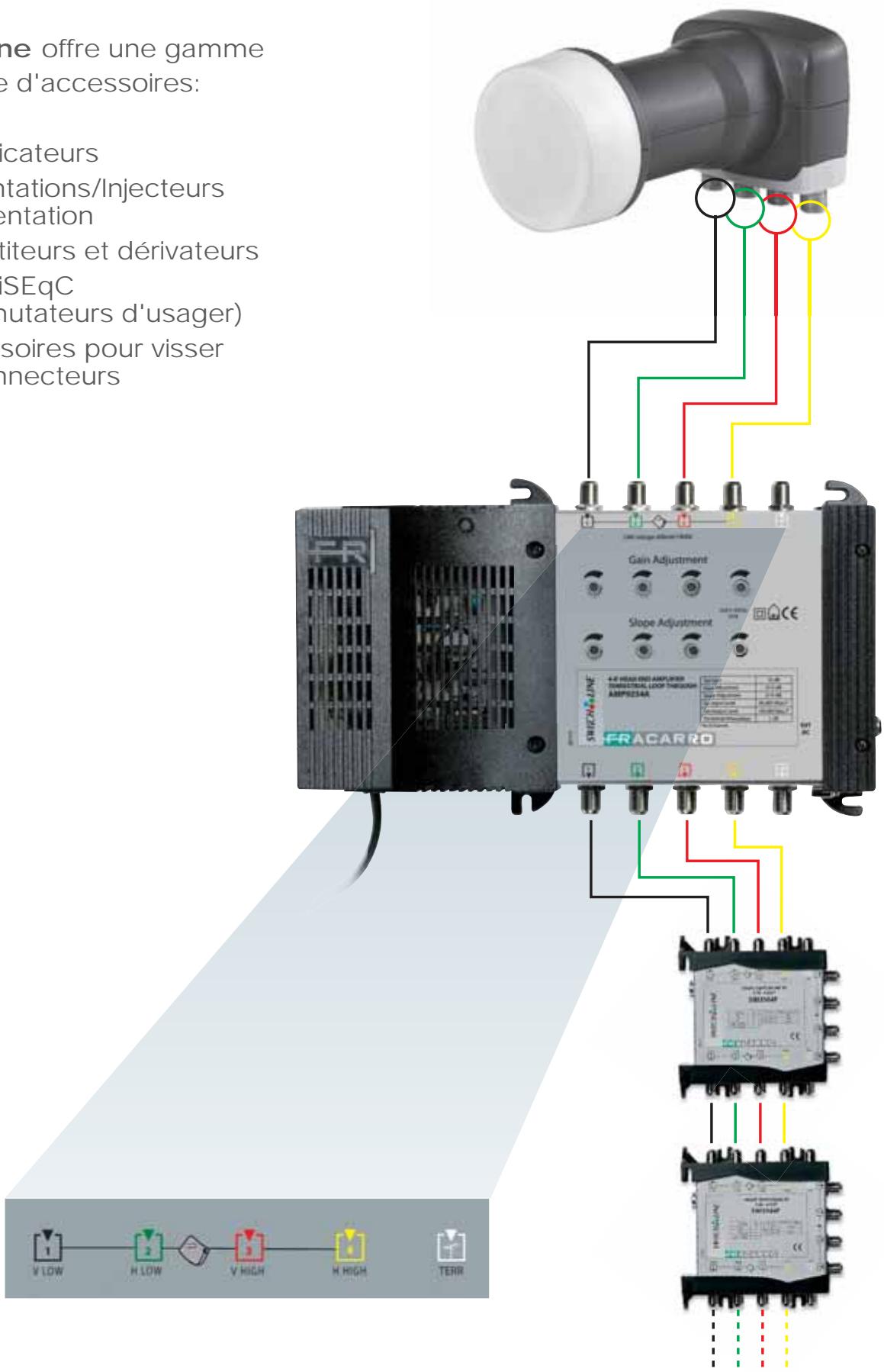

Où trouver les accessoires pour multiswitch Fracarro ?

Fracarro propose une gamme complète d'accessoires : amplificateurs de tête (ex. AMP9254), alimentations/injecteurs (PI-2W), répartiteurs et dérivateurs (SWI44T15), Mini DiSEqC (SWI1201B), et câbles coaxiaux de différentes classes. Consultez le site www.fracarro.com pour la liste complète.

MODE D'EMPLOI MULTISWITCHES FRACARRO

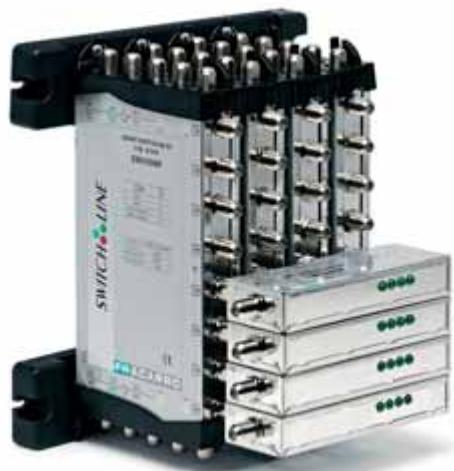

La gamme SWITCH LINE est une gamme de commutateurs Fracarro, conçue pour la distribution de signaux de la tête de réseau vers plusieurs sorties. Plus de 90 produits sont réalisés par Fracarro pour garantir la meilleure solution pour toute distribution TV commutée.

La gamme Compact, conçue pour réaliser des systèmes de petites et moyennes dimensions, et la gamme Cascadable pour les installations d'envergure. Ces deux gammes sont complétées par un grand nombre d'accessoires.

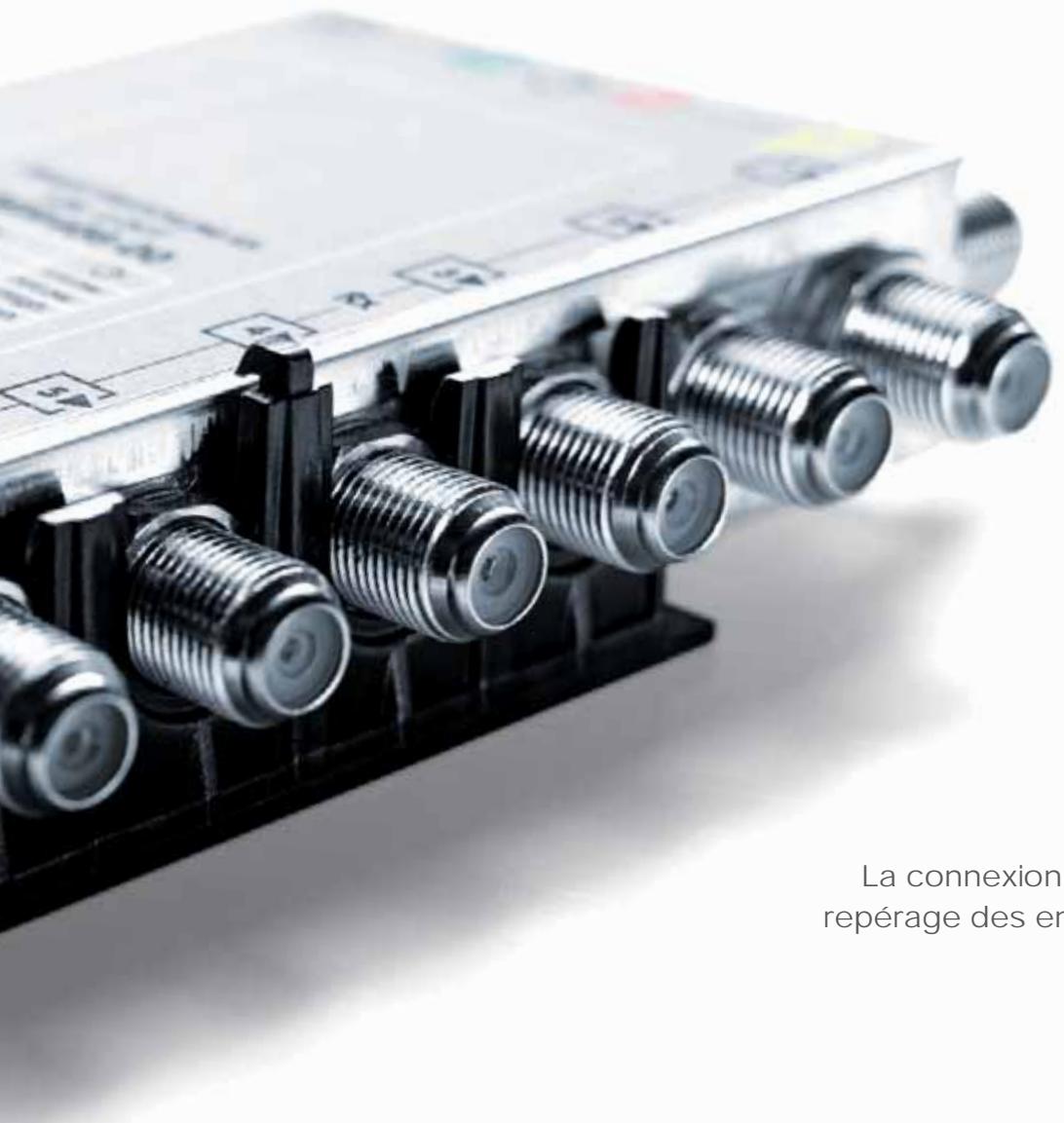

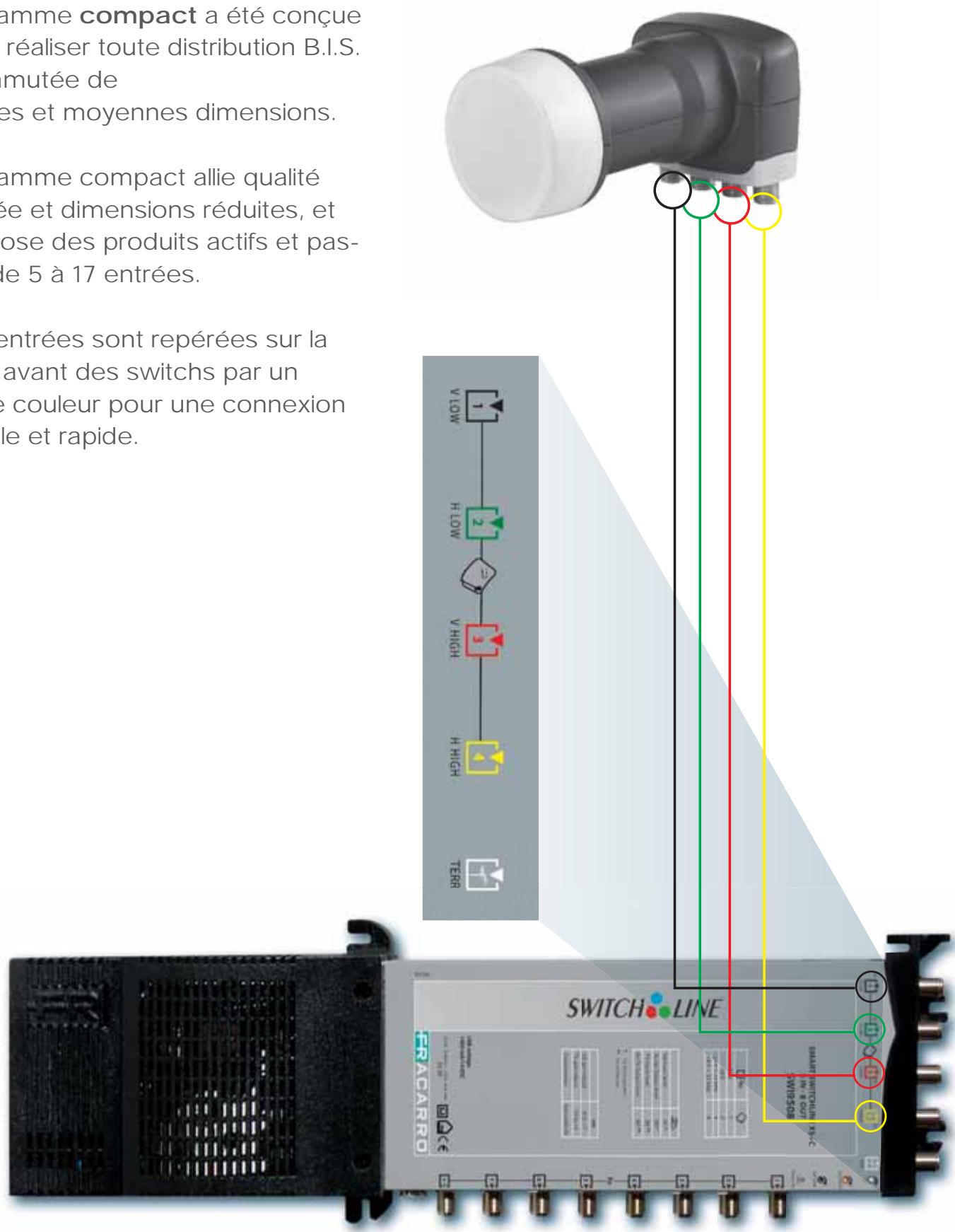

La connexion est simple et rapide grâce à un repérage des entrées par un code de couleurs :

Noir = verticale basse

Vert = horizontale basse

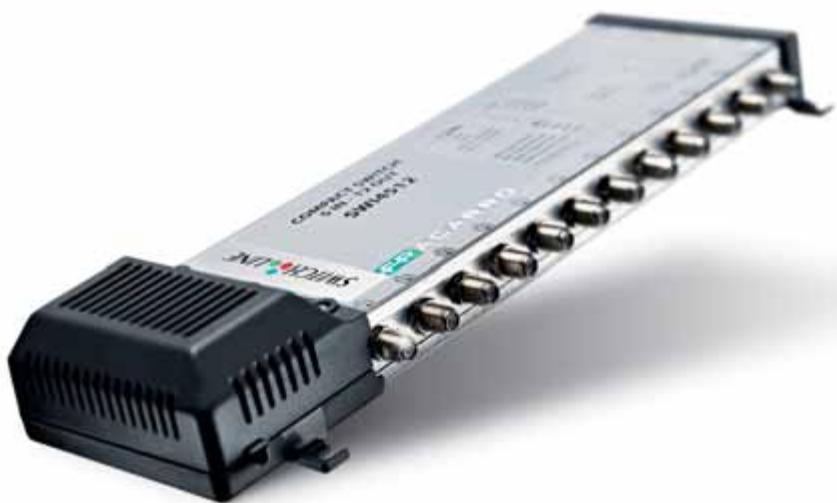

La gamme compact a été conçue pour réaliser toute distribution B.I.S. commutée de petites et moyennes dimensions.

La gamme compact allie qualité élevée et dimensions réduites, et propose des produits actifs et passifs de 5 à 17 entrées.

Les entrées sont repérées sur la face avant des switches par un code couleur pour une connexion simple et rapide.

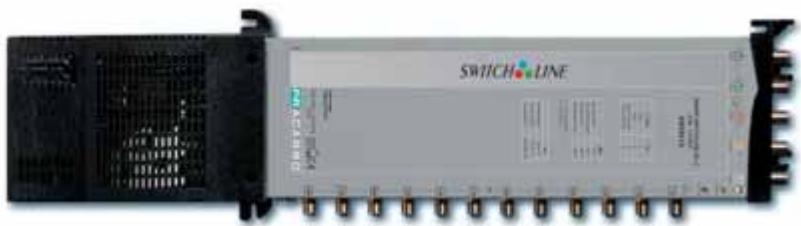

5 entrées (4 SAT + 1 TV)

Réglage de gain TV en sortie. Réglage du gain SAT x 2 (bandes basse et haute) en sortie. Gain fixe sur la voie retard. Compatible Full HD. Alimentation 2A pour les systèmes cascadés (voir l'exemple d'installation). Entrées repérées par des couleurs.

8, 12, 16 sorties

Référence Code		SWI9508 271109	SWI9512 271110	SWI9516 271111
Entrées		5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)
Sorties		8	12	16
SAT
Bande passante MHz		950-2150	950-2150	950-2150
Gain dB		5 ÷ 10	5 ÷ 10	3 ÷ 9
Rég. gain dB		15	15	15
Niveau de sortie max dBμV		110 (-35dBc 2 porteuses)	110 (-35dBc 2 porteuses)	110 (-35dBc 2 porteuses)
TV
Bande passante MHz		85-862	85-862	85-862
Gain dB		2 ÷ 5	2 ÷ 5	1 ÷ 4
Rég. gain dB		20	20	20
Niveau de sortie max dBμV		100 (-60dBc 3 porteuses)	100 (-60dBc 3 porteuses)	98 (-60dBc 3 porteuses)
Voie de retour
Bande passante MHz		5-65	5-65	5-65
Gain dB		7	7	6
Niveau de sortie max dBμV		108 (-35dBc 2 porteuses)	108 (-35dBc 2 porteuses)	108 (-35dBc 2 porteuses)
Paramètres généraux
Alimentation LNB mA		1550	1450	1360
Côtrole de commutation V, KHz		14/18, 0/22	14/18, 0/22	14/18, 0/22
Tension principale V, Hz		220-240, 50-60	220-240, 50-60	220-240, 50-60
Consommation mA		450	550	640
Dimensions mm		380x127x60	455x127x60	530x127x60
Température de fonctionnement °C		-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

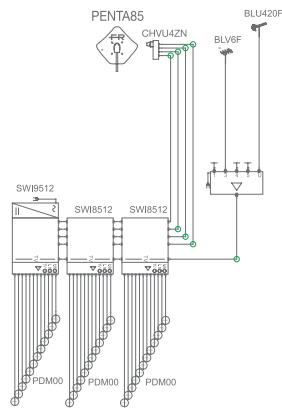

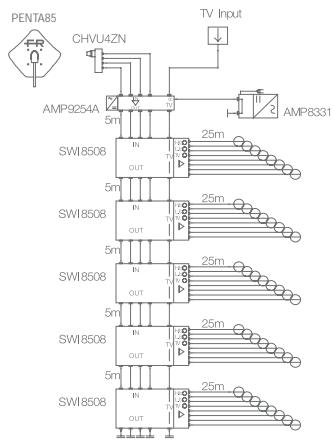

Exemples d'installation

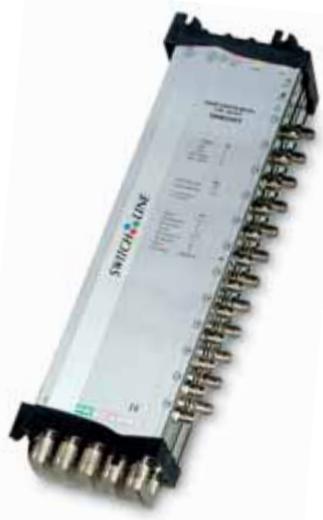

5 entrées (4 SAT + 1 TV)

Actif en bandes TV et SAT. Dimensions réduites. Compatible Full HD. Passage de la voie retard. L'alimentation à découvert garantit une grande fiabilité. Entrées repérées par des couleurs.

Référence Code		SWI4508 271101	SWI4512 271102	SWI4516 271103
Entrées		5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)
Sorties		8	12	16
SAT
Bande passante	MHz	950-2150	950-2150	950-2150
Gain	dB	0	0	0
Niveau de sortie max	dBμV	95 (-35dBc 2 porteuses)	95 (-35dBc 2 porteuses)	95 (-35dBc 2 porteuses)
TV
Bande passante	MHz	85-862	85-862	85-862
Gain	dB	-4	-5	-6
Niveau de sortie max	dBμV	95 (-60dBc 3 porteuses)	95 (-60dBc 3 porteuses)	95 (-60dBc 3 porteuses)
Voie de(retour)
Bande passante	MHz	5-65	5-65	5-65
Gain	dB	-16	-17	-19
Niveau de sortie max	dBμV	-	-	-
Paramètres généraux
Alimentation LNB	mA/V	300/14	300/14	300/14
Côtrole de commutation V, KHz		14/18, 0-22	14/18, 0-22	14/18, 0-22
Tension principale	V, Hz	220-240, 50-60	220-240, 50-60	220-240, 50-60
DimENSIONS	mm	245x125x45	325x125x45	405x125x45
Température de fonctionnement °C		-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

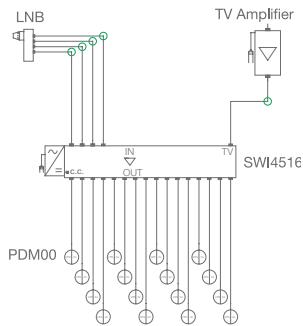

Exemples d'installation

PENTA85

PENTA85

PENTA85

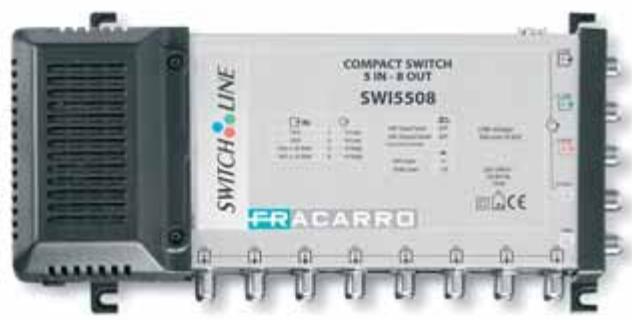

5 entrées (4 SAT + 1 TV)

Actif en bande SAT. Dimensions réduites. Compatible Full HD. Passage de la voie retard. L'alimentation à découvert garantit une grande fiabilité. Entrées repérées par des couleurs.

8, 12, 16 sorties.

Référence Code		SWI5508 271045	SWI5512 271046	SWI5516 271047
Entrées		5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)
Sorties		8	12	16
SAT
Bande passante	MHz	950-2200	950-2200	950-2200
Gain	dB	0	0	0
Niveau de sortie max	dBμV	95 (-35dBc 2 porteuses)	95 (-35dBc 2 porteuses)	95 (-35dBc 2 porteuses)
TV
Bande passante	MHz	5-862*	5-862*	5-862*
Gain	dB	-16	-17	-19
Niveau de sortie max	dBμV	-	-	-
Paramètres généraux
Alimentation LNB	mA/V	300/14	300/14	300/14
Contrôle de commutation V, KHz		14/18, 0-22	14/18, 0-22	14/18, 0-22
Tension principale	V, Hz	220-240, 50-60	220-240, 50-60	220-240, 50-60
Dimensions	mm	245x125x45	325x125x45	405x125x45
Température de fonctionnement °C		-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

*Incluant la voie de retour

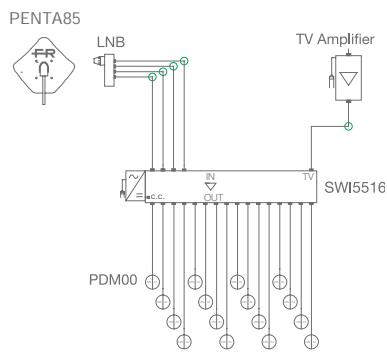

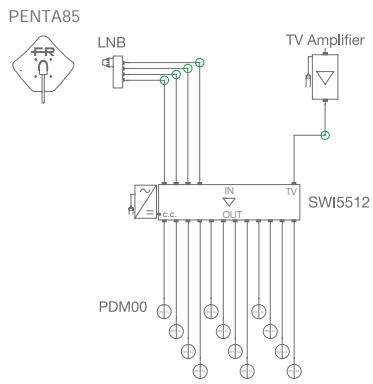

Exemples d'installation

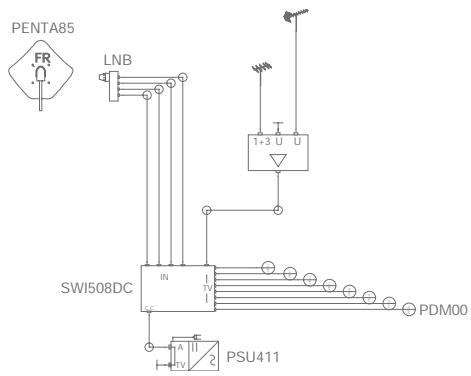

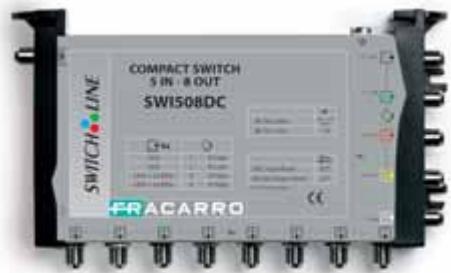

Nouveau

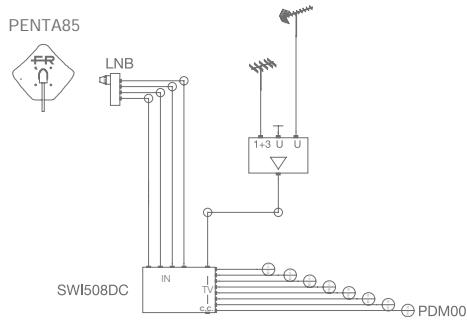

Le LNB peut être directement alimenté par le récepteur. Circuit automatique 12V pour alimenter un pré-ampli de mât. Passage de la voie retard. Connecteur additionnel pour alimenter un pré-ampli de mât de puissance élevée. Compatible Full HD. Entrées repérées par des couleurs.

Référence Code	SWI508DC 271115	SWI516DC 271117
Entrées	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)
Sorties	8	16
SAT
Bande passante MHz	950-2150	950-2150
Gain dB	-2 à +1	-2 à +1
Niveau de sortie max dBμV	105 (-35dBc 2 porteuses)	105 (-35dBc 2 porteuses)
TV
Bande passante MHz	5-862*	5-862*
Gain dB	-14	-20
Paramètres généraux
Consommation mA	35	35
Dimensions mm	220x118x30	390x118x30
Température de fonctionnement °C	-10 ÷ +55	-10 ÷ +55

*Incluant la voie de retour

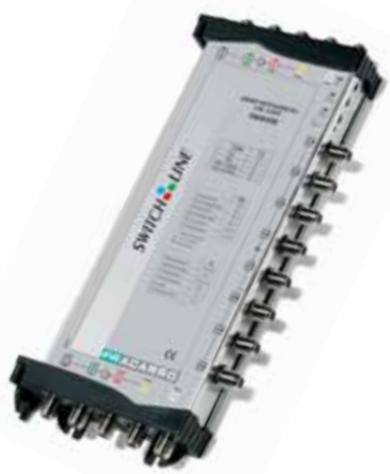

Nouveau

Dip-switch pour sélectionner voie terrestre active ou passive - Alimentation autonome pour une installation simple - Compatible Full HD - Bande passante jusqu'à 2300 MHz - Entrées repérées par des couleurs

*Incluant la voie de retour

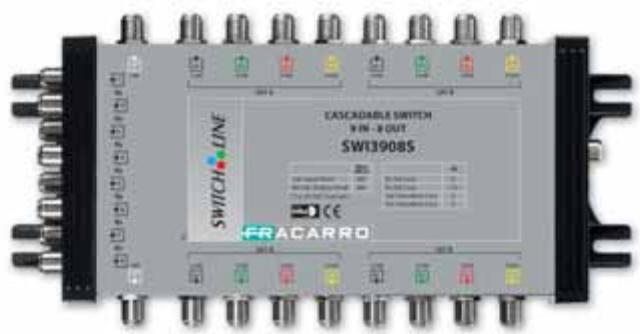

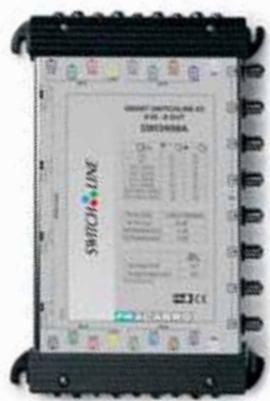

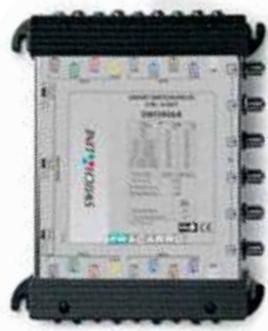

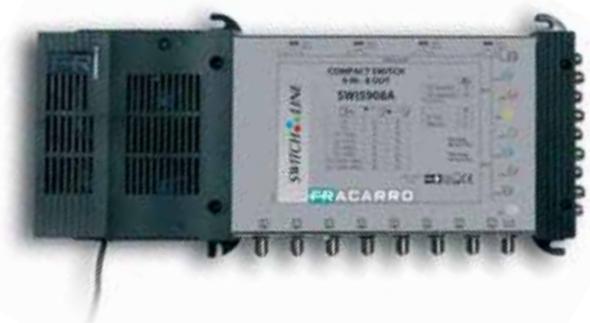

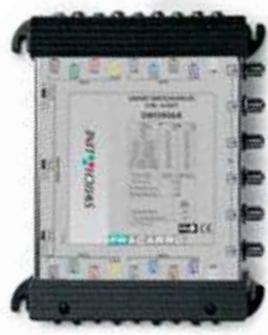

9 entreprises (8 SAT + 1 TV)

Muni d'un mini-interrupteur à chaque sortie pour désigner le satellite prioritaire. Muni d'un mini-interrupteur permettant d'alimenter le préamplificateur. La bande active garantit la qualité du signal satellite avec une grande longueur de câble. Passage de la voie retard. Compatible Full HD. L'alimentation à découvert garantit une grande fiabilité.

Entrées repérées par des couleurs

Référence Code	SWI5908A 271052	SWI5912A 271053	SWI5916A 271054
Entrées	9 (8 Sat + 1 TV)	9 (8 Sat + 1 TV)	9 (8 Sat + 1 TV)
Sorties	8	12	16
SAT
Bande passante MHz	950-2150	950-2150	950-2150
Gain dB	3	2	4
Niveau de sortie max dBμV	90 (-35dBc 2 porteuses)	90 (-35dBc 2 porteuses)	90 (-35dBc 2 porteuses)
TV
Bande passante MHz	5-862*	5-862*	5-862*
Gain dB	-16	-18	-20
Niveau de sortie max dBμV	-	-	-
Paramètres généraux
Alimentation LNB mA/V	600/14	600/14	600/14
Contrôle de commutation V, KHz	14/18, 0-22 DiSEqC 2.0	14/18, 0-22 DiSEqC 2.0	14/18, 0-22 DiSEqC 2.0
Tension principale V, Hz	220-240, 50-60	220-240, 50-60	220-240, 50-60
Consommation mA	25	25	25
Dimensions mm	305x125x65	385x125x65	445x125x65
Température de fonctionnement °C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

*Incluant la voie de retour.

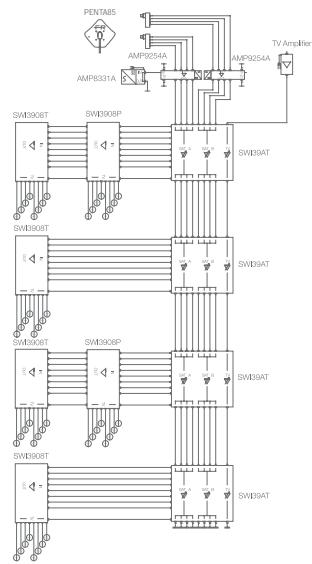

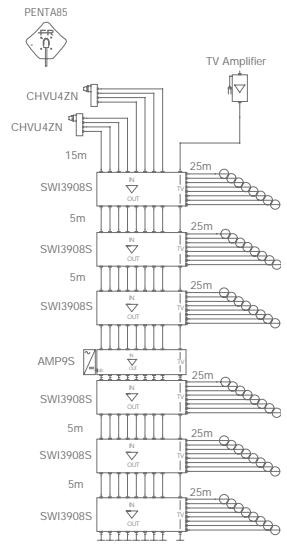

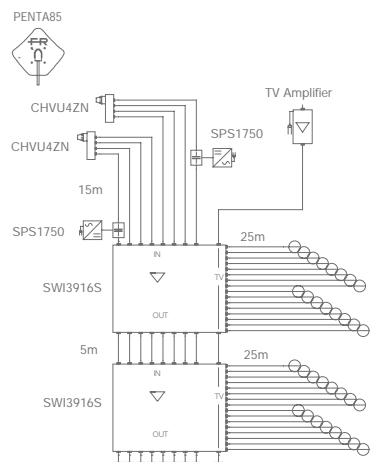

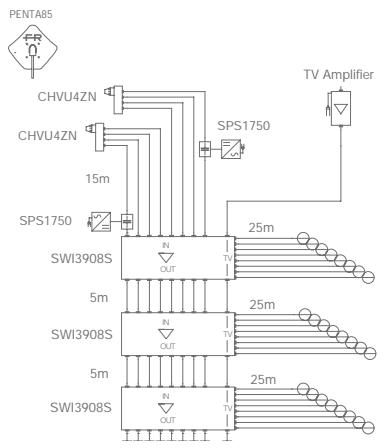

Exemples d'installation

PENTA85

PENTA85

PENTA85

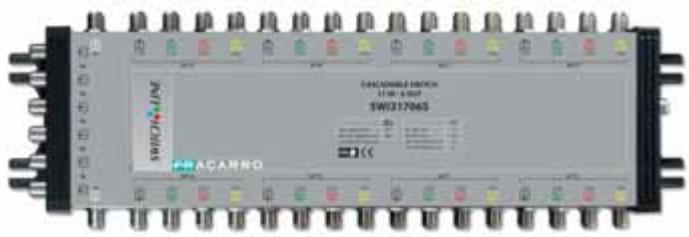

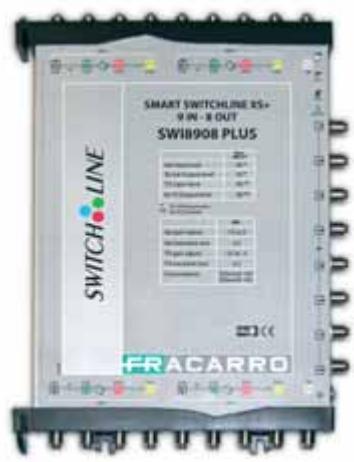

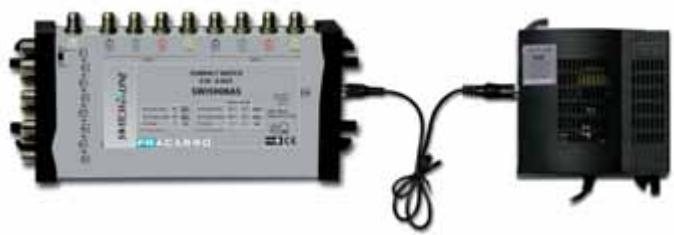

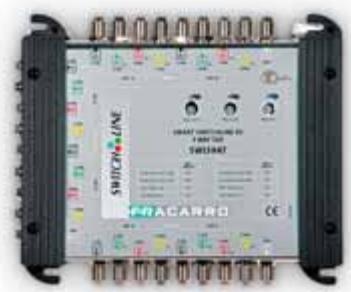

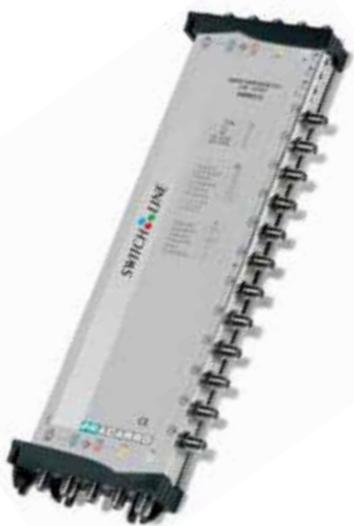

Nouveau

Dip-switch pour sélectionner voie terrestre active ou passive. Alimentation autonome pour une installation simple. Compatible Full HD. Bande passante jusqu'à 2300 MHz. Entrées repérées par des couleurs.

6, 12, 16 sorties

Référence Code	SWI51706AS 287039	SWI51712AS 287039	SWI51716AS 287039
Entrées	17 (16 Sat + 1 TV)	17 (16 Sat + 1 TV)	17 (16 Sat + 1 TV)
Sorties	6	12	16
SAT
Bande passante MHz	950-2300	950-2300	950-2300
Gain dB	-3	-3	-5
Niveau de sortie max dBμV	95 (-35dBc 2 porteuses)	95 (-35dBc 2 porteuses)	95 (-35dBc 2 porteuses)
TV
Bande passante MHz	47-862	47-862	47-862
Gain dB	-7 (passif), +3 (actif)	-7 (passif), +3 (actif)	-7 (passif), +3 (actif)
Niveau de sortie max dBμV	100 (actif), 90 (actif)	100 (actif), 90 (actif)	100 (actif), 90 (actif)
Paramètres généraux
Alimentation LNB mA/V	1600/14	1600/14	1600/14
Contrôle de commutation V, KHz	14/18, 0-22 DiSEqC 2.0	14/18, 0-22 DiSEqC 2.0	14/18, 0-22 DiSEqC 2.0
Tension principale V, Hz	220-240, 50-60	220-240, 50-60	220-240, 50-60
Consommation mA	60	60	60
Dimensions mm	430x105x51	430x195x51	430x240x51
Température de fonctionnement °C	-20 ÷ 60	-20 ÷ 60	-20 ÷ 60

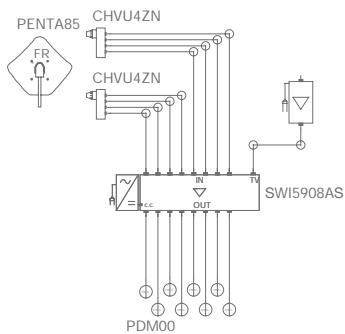

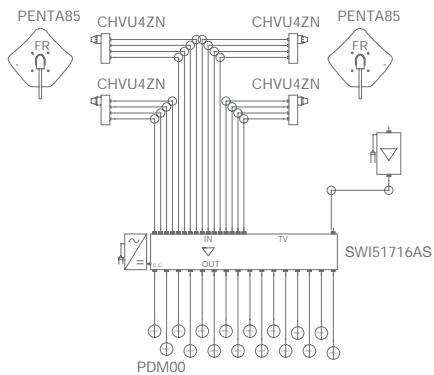

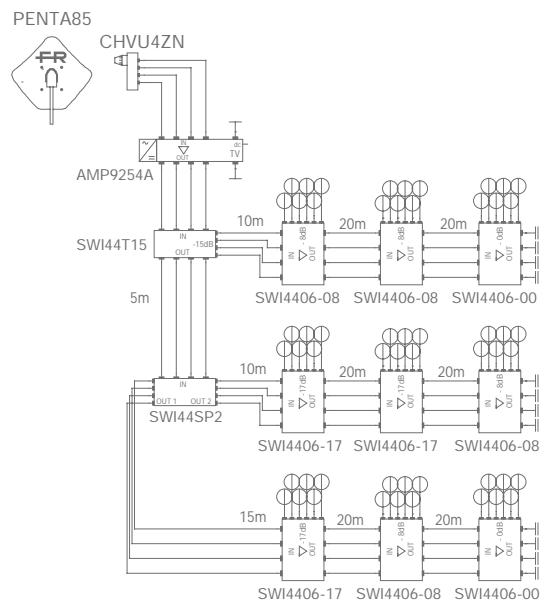

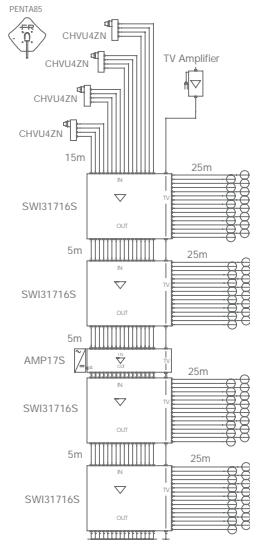

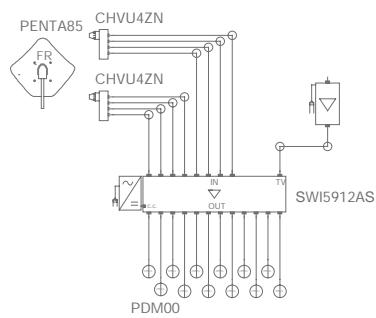

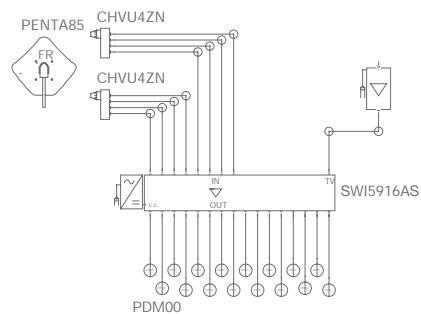

Exemples d'installation

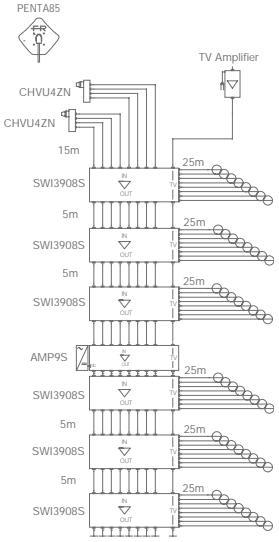

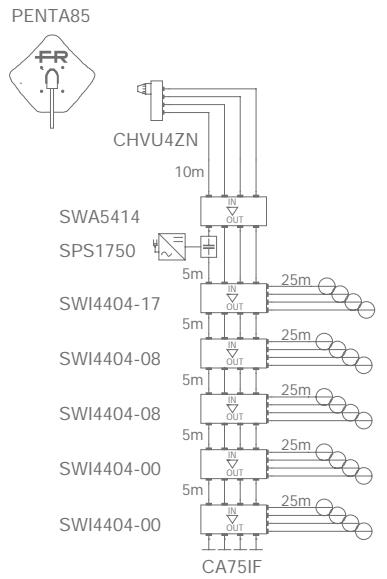

La gamme cascadable

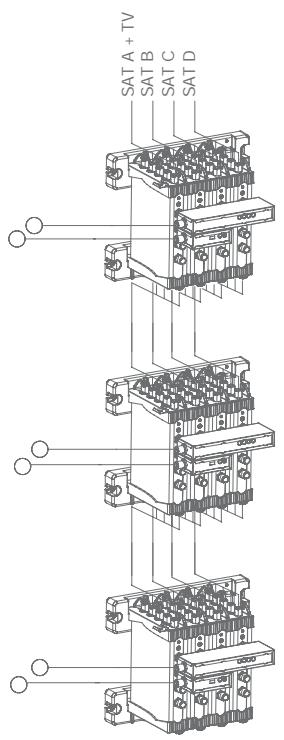

La gamme switch Cascadable a été conçue pour réaliser toute distribution B.I.S. commutée de grande dimension.

La gamme Cascadable présente des produits actifs et passifs de 4 à 17 entrées.

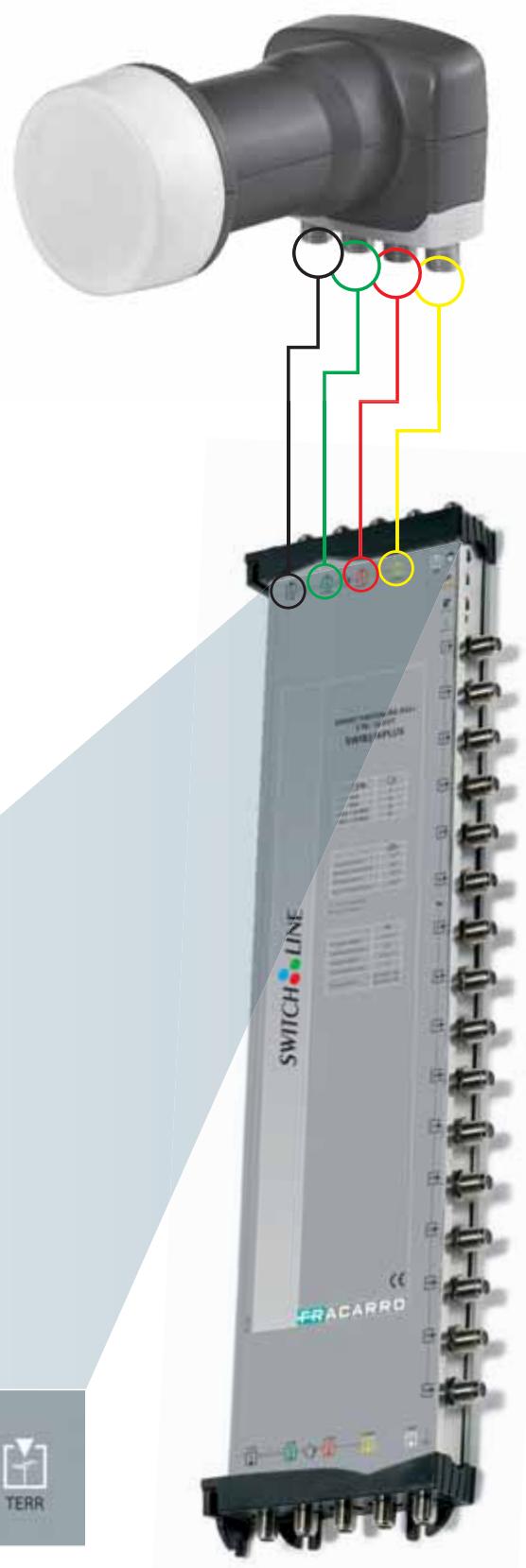

La connexion est simple et rapide grâce à un repérage par couleur des entrées.

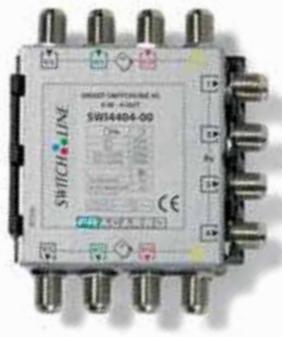

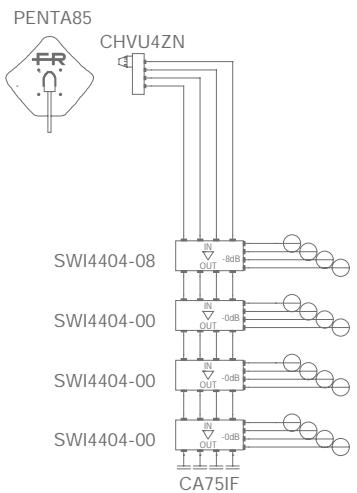

4 entrées SAT

Le LNB peut être directement alimenté par le récepteur. 3 valeurs d'atténuation différentes sont disponibles : -17 dB, -8 dB et 0 dB pour équilibrer le signal. Compatible Full HD. Support plastique pour une installation simple et rapide. Entrées repérées par des couleurs.

4 Sorties

Référence Code	SWI4404-00 271081	SWI4404-08 271082	SWI4404-17 271083	SWI4404+12 271134
Entrées	4	4	4	4
Sorties	4	4	4	4
SAT
Bande passante MHz	950-2150	950-2150	950-2150	950-2150
Gain dB	0	-8	-17	+12
Perte de passage dB	2	2	2	2
Niveau de sortie max dBμV	105	105	-	105
Consommation mA	35	35	15	45
Dimensions mm	90x70x20
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

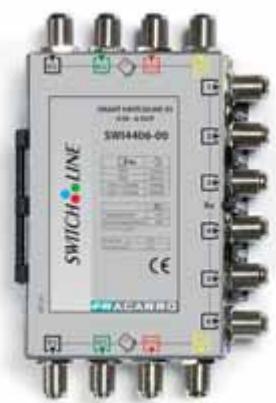

6 Sorties

Référence Code	SWI4406-00 271084	SWI4406-08 271085	SWI4406-17 271086
Entrées	4	4	4
Sorties	6	6	6
SAT
Bande passante MHz	950-2150	950-2150	950-2150
Gain dB	0	-8	-17
Perte de passage dB	2	2	2
Niveau de sortie max dBμV	105	105	-
Consommation mA	35	35	15
Dimensions mm	119x70x20
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

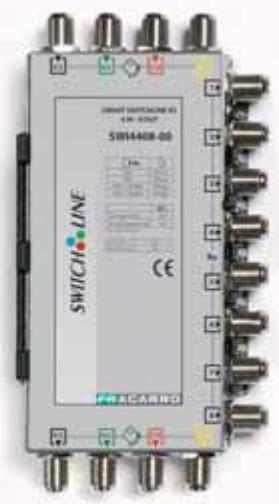

4 entrées SAT

8 Sorties

Référence Code	SWI4408-00 271087	SWI4408-08 271088	SWI4408-17 271089	SWI4408+12 271136
Entrées	4	4	4	4
Sorties	8	8	8	8
SAT
Bande passante MHz	950-2150	950-2150	950-2150	950-2150
Gain dB	0	-8	-17	+12
Perte de passage dB	3	3	3	3
Niveau de sortie max dBμV	105 (-35dBc 2 port.)	105 (-35dBc 2 port.)	-	105 (-35dBc port.)
Consommation mA	35	35	15	45
Dimensions mm	150x70x20
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

Nouveau

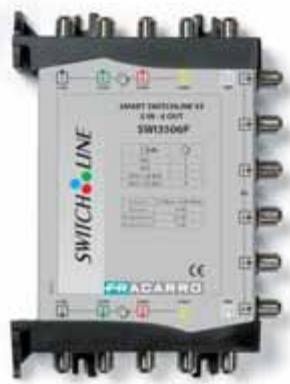

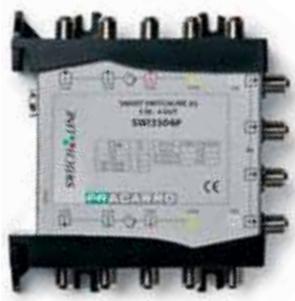

5 entrées (4 SAT + 1 TV)

3 niveaux d'atténuation différents : -17 dB, -8 dB et 0 dB pour équilibrer le signal. Disponible en version terminale avec une atténuation de 0 dB. Voie de retour sur tous les switches. Équipée de commutateurs utilisateur Mini-DiSEqC et du kit d'installation, il peut distribuer jusqu'à 4 satellites (16 polarités) + TV. Le Mini DiSEqC avec 2 entrées SAT possède un mini-interrupteur pour le choix de l'entrée satellite prioritaire. Compatible Full HD. Entrées repérées par des couleurs.

4 Sorties

Référence Code	SWI3504P 271013-C	SWI3504A10 271008	SWI3504A 271011-C	SWI3504T 271015-C
Entrées	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)
Sorties	4	4	4	4
SAT
Bande passante MHz	950-2150	950-2150	950-2150	950-2150
Gain pente dB	-20 à -16	-8	-2 à +1	-1 à +2
Perte de passage dB	-2	-2	-2	-
Niveau de sortie max dBμV	-	110 (-35dBc 2 port.)	105 (-35dBc 2 port.)	105 (-35dBc 2 port.)
TV
Bande passante MHz	5-862*	5-862*	5-862*	5-862*
Gain pente dB	-19	-15	-15	-12
Perte de passage dB	-2.5	-3	-3.5	-
Paramètres généaux
Consommation mA	15	40	35	35
Dimensions mm	120x118x30	120x118x30	120x118x30	120x118x30
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

*Incluant la voie de retour

6 Sorties

Référence Code	SWI3506P 271014-C	SWI3506A10 271009	SWI3506A 271012-C	SWI3506T 271016-C
Entrées	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)
Sorties	6	6	6	6
SAT
Bande passante MHz	950-2150	950-2150	950-2150	950-2150
Gain pente dB	-21 à -16	-8	-3 à +1	-2 à +2
Perte de passage dB	-2.5	-2.5	-2.5	-
Niveau de sortie max dBμV	-	110 (-35dBc 2 port.)	105 (-35dBc 2 port.)	105 (-35dBc 2 port.)
TV
Bande passante MHz	5-862*	5-862*	5-862*	5-862*
Gain pente dB	-19	-15	-15	-13
Perte de passage dB	-4	-4.5	-5	-
Paramètres généaux
Consommation mA	15	40	35	35
Dimensions mm	160x118x30	160x118x30	160x118x30	160x118x30
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

*Incluant la voie de retour

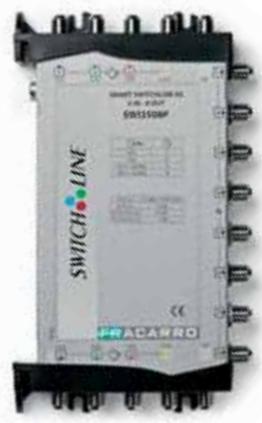

8 sorties

Référence Code	SWI3508P 271018-C	SWI3508A10 271010	SWI3508A 271017-C	SWI3508T 271019-C
Entrées	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)
Sorties	8	8	8	8
SAT
Bande passante MHz	950-2150	950-2150	950-2150	950-2150
Gain pente dB	-21 à -16	-8	-2 à +1	-2 à +1
Perte de passage dB	-3.5	-3.5	-3.5	-
Niveau de sortie max dBμV	-	110 (-35dBc 2 port.)	105 (-35dBc 2 port.)	105 (-35dBc 2 port.)
TV
Bande passante MHz	5-862*	5-862*	5-862*	5-862*
Gain pente dB	-25	-22	-22	-14
Perte de passage dB	-1	-3	-3	-
Paramètres généraux
Consommation mA	15	40	35	35
Dimensions mm	220x118x30	220x118x30	220x118x30	220x118x30
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

*Incluant la voie de retour

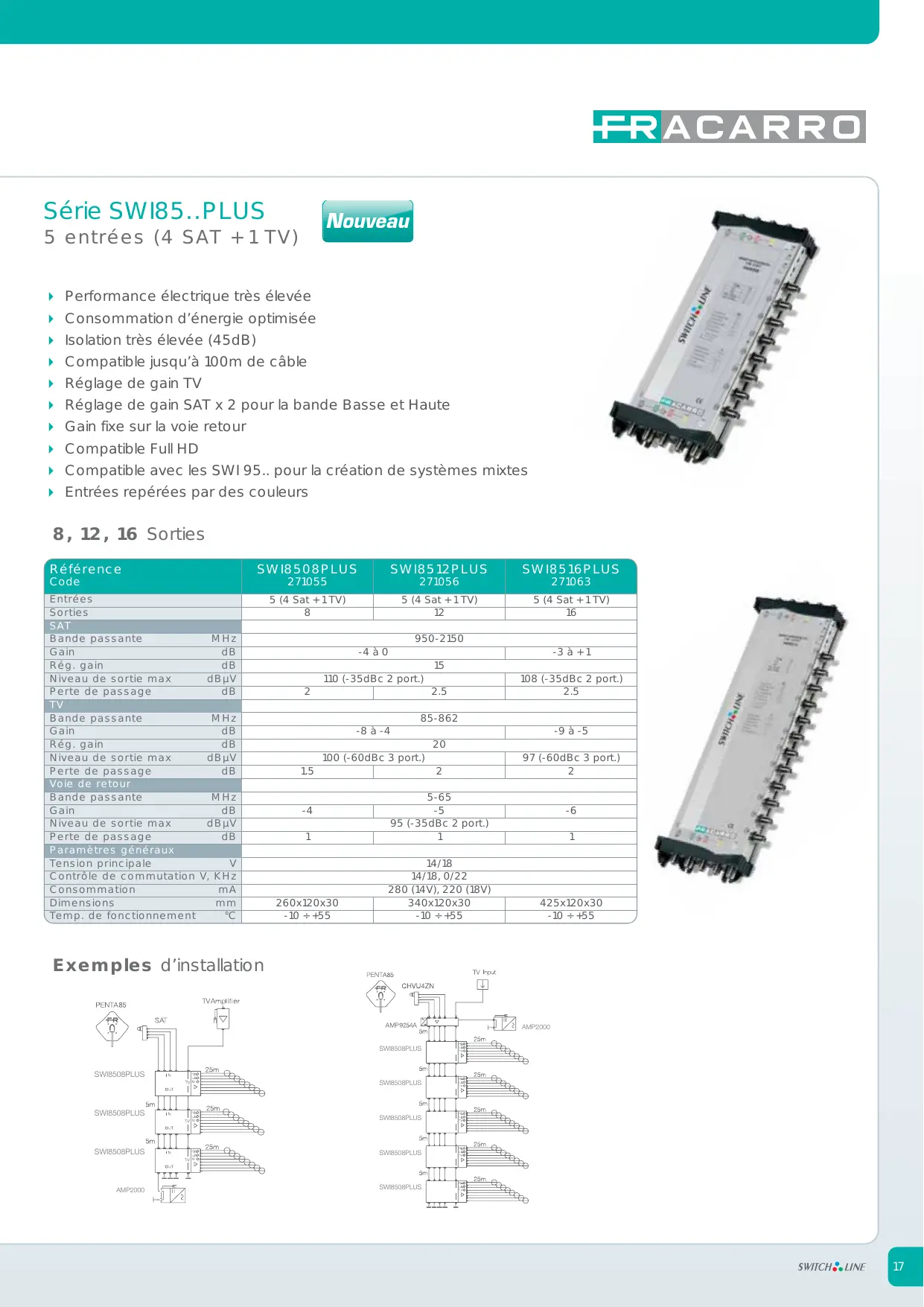

Nouveau

Performance électrique très élevée. Consommation d'énergie optimisée. Isolation très élevée (45 dB). Compatible jusqu'à 100 m de câble. Réglage de gain TV. Réglage de gain SAT x 2 pour la bande Basse et Haute. Gain fixe sur la voie retard. Compatible Full HD. Compatible avec les SWI 95.. pour la création de systèmes mixtes. Entrées repérées par des couleurs.

8, 12, 16 sorties

Référence Code	SWI8508PLUS 271055	SWI8512PLUS 271056	SWI8516PLUS 271063
Entrées	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)
Sorties	8	12	16
SAT
Bande passante MHz	950-2150
Gain dB	-4 à 0		-3 à +1
Rég. gain dB	15
Niveau de sortie max dBμV	110 (-35dBc 2 port.)		108 (-35dBc 2 port.)
Perte de passage dB	2	2.5	2.5
TV
Bande passante MHz	85-862
Gain dB	-8 à -4		-9 à -5
Rég. gain dB	20
Niveau de sortie max dBμV	100 (-60dBc 3 port.)		97 (-60dBc 3 port.)
Perte de passage dB	1.5	2	2
Voie de(retour)
Bande passante MHz	5-65
Gain dB	-4	-5	-6
Niveau de sortie max dBμV	95 (-35dBc 2 port.)
Perte de passage dB	1	1	1
Paramétres généraux
Tension principale V	14/18
Contrôle de commutation V, KHz	14/18, 0/22
Consommation mA	280 (14V), 220 (18V)
Dimensions mm	260x120x30	340x120x30	425x120x30
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

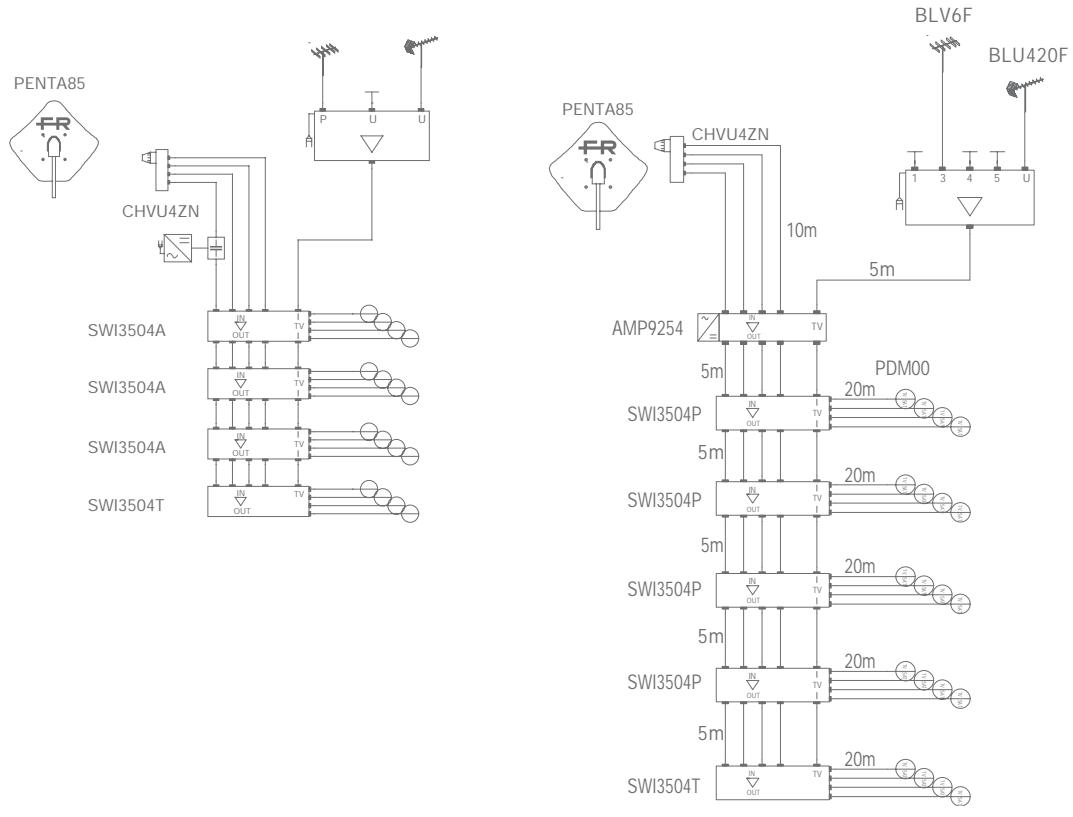

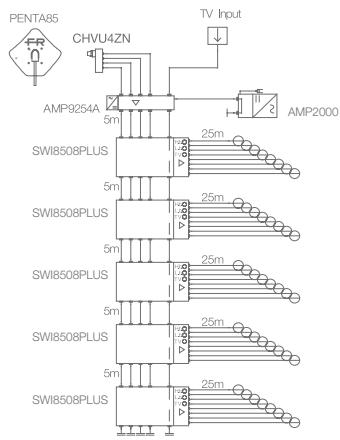

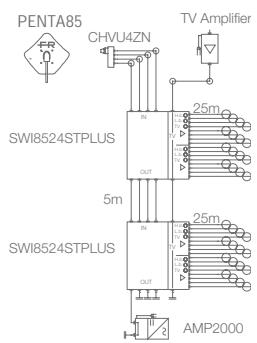

Exemples d'installation

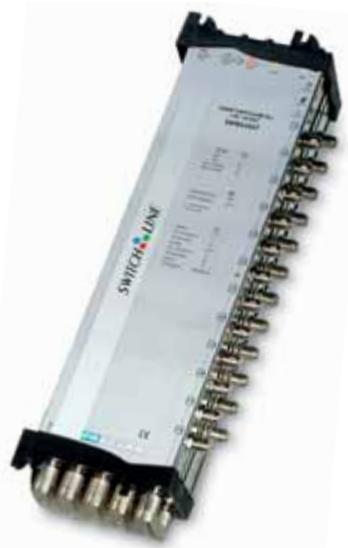

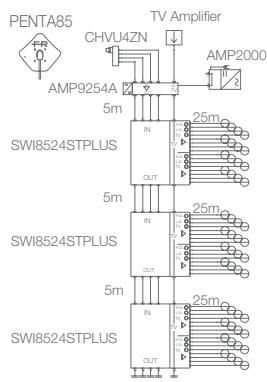

Série SWI85 – STPLUS 5 entrées (4 SAT + 1 TV)

Nouveau

Performance électrique très élevée. Consommation d'énergie optimisée. Isolation très élevée (45 dB). Compatible jusqu'à 100 m de câble. Réglage de gain TV. Réglage de gain SAT x 2 pour la bande Basse et Haute - Gain fixe sur la voie retard. Compatible Full HD. Compatible avec les SWI 95.. pour la création de systèmes mixtes. Entrées repérées par des couleurs.

Référence Code	SWI8524STPLUS 271066	SWI8532STPLUS 271058
Entrées	5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)
Sorties	24	32
SAT
Bande passante MHz	950-2150
Gain dB	-6 à 0	-5 à +1
Rég. gain dB	15
Niveau de sortie max dBμV	110 (-35dBc 2 porteuses)	108 (-35dBc 2 porteuses)
Perte de passage dB	5	5
TV
Bande passante MHz	85-862
Gain dB	-9 à -6	-11 à -5
Rég. gain dB	20
Niveau de sortie max dBμV	100 (-60dBc 3 porteuses)	97 (-60dBc 3 porteuses)
Perte de passage dB	4	4
Voie de-retour
Bande passante MHz	5-65
Gain dB	-5	-6
Niveau de sortie max dBμV	95 (-35dBc 2 porteuses)
Perte de passage dB	2	2
Paramètres généraux
Alimentation LNB mA/V	14/18
Contrôle de commutation V, KHz	14/18, 0/22
Consommation mA	560 (14V), 440 (18V)
Dimensions mm	352x120x60	440x120x60
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55

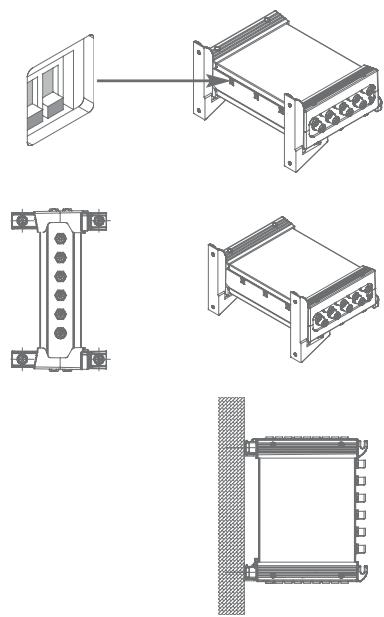

9 entrées (8 SAT + 1 TV)

3 types : SAT passif, SAT actif et SAT actif terminal. Un dip-switch est prévu sur chaque sortie pour la sélection du satellite prioritaire. Voie de retour disponible sur tous les switches. Compatible Full HD. Entrées repérées par des couleurs.

6 Sorties

Référence Code	SWI3906P 289787	SWI3906A 289788
Entrées	9 (8 Sat + 1 TV)	9 (8 Sat + 1 TV)
Sorties	6	6
SAT
Bande passante MHz	950-2150	950-2150
Gain pente dB	-22 à -17	-3 à 0
Perte de passage dB	-3	-3
Niveau de sortie max dBμV	-	105 (-35dBc 2 porteuses)
TV
Bande passante MHz	5-862*	5-862*
Gain dB	-19	-16
Perte de passage dB	-3	-4
Paramètres généraux
Contrôle de commutation V, KHz	14/18, 0/22, DiSEqC 2.0	14/18, 0/22, DiSEqC 2.0
Consommation mA	35	50
Dimensions mm	170x125x52	170x125x52
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55

*Incluant la voie de retour

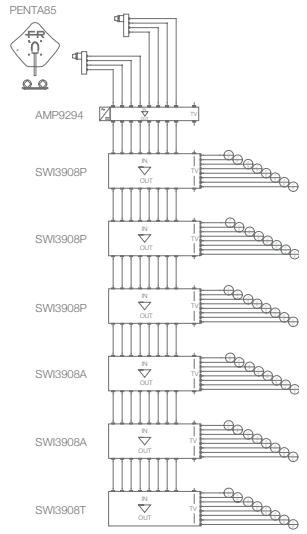

8 Sorties

Référence Code	SWI3908P 271018	SWI3908A 271027
Entrées	9 (8 Sat + 1 TV)	9 (8 Sat + 1 TV)
Sorties	8	8
SAT
Bande passante MHz	950-2150	950-2150
Gain pente dB	-21 à -16	-2 à 0
Perte de passage dB	-4	-4
Niveau de sortie max dBμV	-	105 (-35dBc 2 porteuses)
TV
Bande passante MHz	5-862*	5-862*
Gain dB	-25	-22
Perte de passage dB	-2	-3
Paramètres généraux
Contrôle de commutation V, KHz	14/18, 0/22, DiSEqC 2.0	14/18, 0/22, DiSEqC 2.0
Consommation mA	35	50
Dimensions mm	170x125x52	170x125x52
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55

*Incluant la voie de retour

9 entrées (8 SAT + 1 TV)

Dérivateur ajustable pour les systèmes en cascade. Permet la création de 9 entrées de système TV actif. Réglage de gain pour les sorties SAT et TV. Faible perte d'insertion.

Voie de retour active. Compatible Full HD. . Entrées repérées par des couleurs.

Référence Code	SWI39AT 271020
Entrées	9 (8 Sat + 1 TV)
Sorties	9 (8 Sat + 1 TV)
Nombre sorties/passage	9 (8 Sat + 1 TV)
SAT
Bande passante MHz	950-2150
Gain dB	-1 ± 2
Rég. gain dB	12
Niveau de sortie max dBμV	112 (-35dBc 2 porteuses)
Perte de passage dB	1.5
TV
Bande passante MHz	85-862
Gain pente dB	10 à 15
Rég. gain dB	15
Niveau de sortie max dBμV	116 (-60dBc 3 porteuses)
Perte de passage dB	1.5
Voie de retour
Bande passante MHz	5-65
Gain dB	10
Niveau de sortie max dBμV	106 (-35dBc 2 porteuses)
Perte de passage dB	1.5
Paramètres généraux
Consommation mA	320(14V)
Isolation entre sorties dB	30
Dimensions mm	117x132x55
Temp. de fonctionnement °C	-10 ÷ +55

9 entrées (8 SAT + 1 TV)

Isolation entre les sorties > 30 dB. Passage de la voie de retour compatible Full HD. Bande passante jusqu'à 2300 MHz. Entrées repérées par des couleurs.

*Incluant la voie de retour

Nouveau

Performance électrique très élevée. Consommation d'énergie optimisée. Isolation très élevée (45 dB). Compatible jusqu'à 100 m de câble. Réglage de gain TV.

Réglage de gain pour le signal SAT (SAT A et SAT B) x 2. Gain fixe sur la voie retard. Compatible Full HD.

Entrées repérées par des couleurs

8, 12, 16 sorties

Référence Code		SWI8908PLUS 271067	SWI8912PLUS 271068	SWI8916PLUS 271069
Entrées		9 (8 Sat + 1 TV)	9 (8 Sat + 1 TV)	9 (8 Sat + 1 TV)
Sorties		8	12	16
SAT
Bande passante	MHz	950-2150
Gain	dB	-3 à +3	-4 à +2	-6 à 0
Rég. gain	dB	15
Niveau de sortie max	dBμV	110 (-35dBc 2 porteuses)
Perte de passage	dB	2	2.5	3
TV
Bande passante	MHz	85-862
Gain	dB	-7 à -3	-9 à -4	-11 à -5
Rég. gain	dB	20	20	20
Niveau de sortie max	dBμV	100 (-60dBc 3 porteuses)
Perte de passage	dB	2	2	2
Voie de retour
Bande passante	MHz	5-65
Gain	dB	-3	-5	-7
Niveau de sortie max	dBμV	95	97	97
Perte de passage	dB	1	2	2
Paramètres généraux
Contrôle de commutation V, KHz		14/18, 22 DISEq 2.0
Consommation	mA	350(14V), 280(18V)
Tension principale	V	14 - 18
Dimensions	mm	260x180x30	340x180x30	425x180x30
Temp. de fonctionnement	°C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

17 entrées (16 SAT + 1 TV)

Isolation très élevée (45 dB). Passage de la voie retard. Compatible Full HD. Bande passante jusqu'à 2300 MHz. Entrées repérées par des couleurs.

6, 12, 16 sorties

Référence Code	SWI31706S 289780	SWI31712S 289781	SWI31716S 289782
Entrées	17 (16 Sat + 1 TV)	17 (16 Sat + 1 TV)	17 (16 Sat + 1 TV)
Sorties	6	12	16
SAT
Bande passante MHz	950-2300	950-2300	950-2300
Gain dB	-3	-4	-5
Niveau de sortie max dBμV	100 (-35dBc 2 porteuses)	100 (-35dBc 2 porteuses)	100 (-35dBc 2 porteuses)
Perte de passage dB	2	3	4
TV
Bande passante MHz	5-862*	5-862*	5-862*
Gain dB	-16	-19	-21
Perte de passage dB	5	8	10
Paramètres généraux
Contrôle de commutation V, KHz	14/18, 22 DISEqC 2.0	14/18, 22 DISEqC 2.0	14/18, 22 DISEqC 2.0
Consommation mA	60	60	60
Dimensions mm	345x105x40	345x195x40	345x240x40
Température de fonctionnement °C	-20 ÷ +60	-20 ÷ +60	-20 ÷ +60

*Incluant la voie de retour

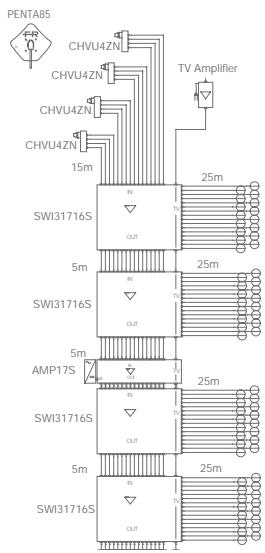

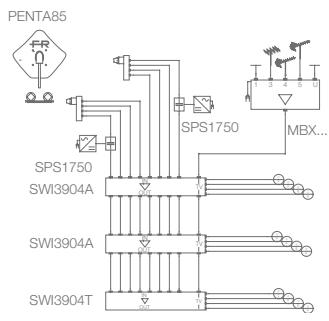

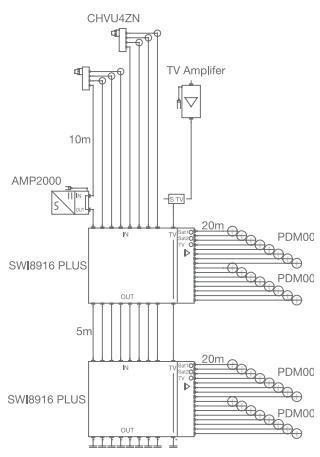

Exemples d'installation

Accessoires

Switchline offre une gamme complète d'accessoires :

Amplificateurs, alimentations, injecteurs d'alimentation, répartiteurs et dérivateurs, Mini DiSEqC (commutateurs d'usager), accessoires pour visser les connecteurs.

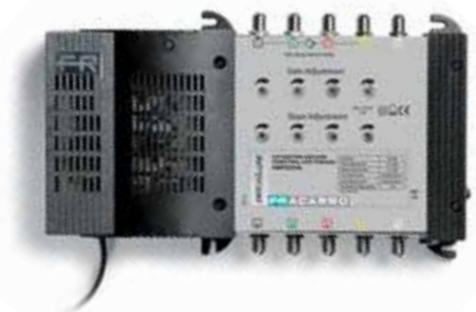

Amplificateur de tête avec 5 entrées (4 SAT + 1 TV)

Réglage de gain pour chaque entrée SAT. Pour les installations de petites et de moyennes dimensions. Alimentation LNB jusqu'à 400 mA.

AMP9254 AMP9254A

Amplificateur de tête avec 5 entrées (4 SAT + 1 TV)

Réglage de gain pour chaque entrée SAT. Connecteur pour injecteur DC sur la ligne 1 et 2. Pour les installations de moyennes et grandes dimensions ou dans des endroits avec une grande distance entre les switches. Alimentation LNB jusqu'à 400 mA.

Amplificateur de tête avec 9 entrées (8 SAT + 1 TV)

Réglage de gain pour chaque entrée SAT. Pour les installations de petites et de moyennes dimensions. Alimentation LNB jusqu'à 600 mA.

AMP9294

Référence Code		AMP9254 271031	AMP9254A 271033	AMP9294 271032
Entrées		5 (4 Sat + 1 TV)	5 (4 Sat + 1 TV)	9 (8 Sat + 1 TV)
SAT
Bande passante	MHz	950-2150
Gain	dB	19 (950MHz) 25 (2150MHz) pente fixe	32	20 (950MHz) 24 (2150MHz) pente fixe
Rég. gain	dB	15	15	15
Rég. pente	dB	-	12	-
Niveau de sortie max	dBμV	112 (-35dBc 2 porteuses)	116 (-35dBc 2 porteuses)	112 (-35dBc 2 porteuses)
TV
Bande passante	MHz	85-862
Gain	dB	-1
Paramètres généraux
Consommation	W	16	19	20
Dimensions	mm	235x125x65	235x125x65	320x125x65
Alimentation LNB	mA/V	400/14	400/14	600/14

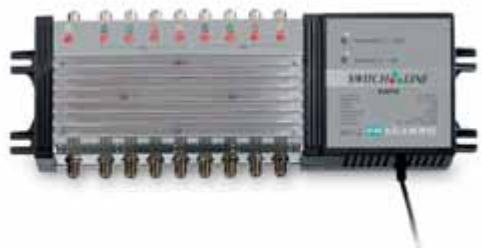

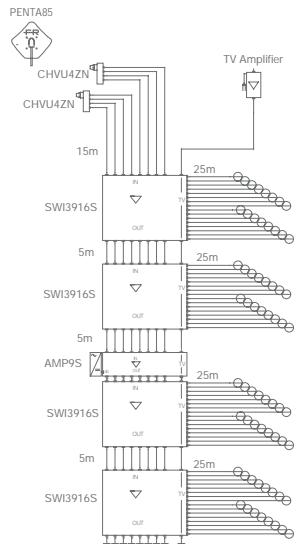

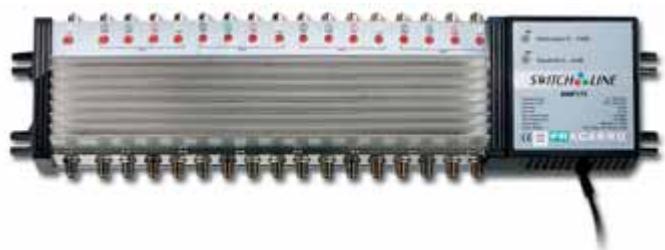

AMP9S, AMP17S

Amplificateur de tête avec 9 entrées

(8 SAT + 1 TV) et 17 sorties (16 SAT + 1 TV)

Réglage de gain et de la pente pour chaque entrée SAT. Réglage de gain pour l'entrée TV. Niveau de sortie max haut. Bande passante jusqu'à 2300 MHz. Alimentation LNB jusqu'à 1800 mA.

Référence Code	AMP9S 289778	AMP17S 289779
Entrées	9 (8 Sat + 1 TV)	17 (16 Sat + 1 TV)
SAT
Bande passante MHz	47-862	47-862
Gain dB	27	27
Rég. gain dB	10	10
Rég. pente dB	4	4
Niveau de sortie max dBμV	115	115
TV
Bande passante MHz	950-2300	950-2300
Gain dB	30	30
Rég. gain dB	10	10
Niveau de sortie max dBμV	114	114
Paramètres généraux
Alimentation LNB mA	1800	1800
Tension principale V, Hz	220-240, 50/60	220-240, 50/60
Dimensions mm	350x130x90	430x130x90
Temp. de fonctionnement °C	-20 ÷ +60	-20 ÷ +60

Amplificateur de ligne satellite 4 voies SAT

Réglage du gain et de la pente pour chaque entrée SAT. Pour les installations de petites et de moyennes dimensions. Télé-alimentation par la ligne satellite 1 (V/L), 2 (H/L) et 3 (V/H).

SWA5424 SWA5414

Amplificateur de tête 4 voies SAT

Gain fixe pour installations de petites dimensions. Peut être alimenté directement par l'alimentation à connectique F ou en utilisant une alimentation externe branchée sur l'ampli.

Amplificateur de ligne avec 2 entrées (1 SAT + 1 TV)

Réglage de gain et de la pente TV. Réglage de gain sur la voie de return pour les installations de moyennes et grandes dimensions. Alimentation prélevée sur l'entrée SAT.

SWA5122

Récurrence Code	SWA5424 271034	SWA5414 271036	SWA5122 271035
Entrées	4 Sat	4 Sat	2 (1 Sat + 1 TV)
SAT
Bande passante MHz	950-2150	950-2150	950-2150
Gain dB	25	12 à 16	-1
Rég. gain dB	15	-	-
Rég. pente dB	14	-	-
Niveau de sortie max dBμV	116	108	-
Figure de bruit dB	8	8	-
TV
Bande passante MHz	-	-	85-862
Gain dB	-	-	30
Rég. gain dB	-	-	15
Rég. pente dB	-	-	15
Niveau de sortie max dBμV	-	-	116
Figure de bruit dB	-	-	8
Voie de-retour
Bande passante MHz	-	-	5-65
Gain dB	-	-	15
Rég. gain dB	-	-	10
Niveau de sortie max dBμV	-	-	106
Figure de bruit dB	-	-	7
Paramètres généraux
Tension principale V	14-30	14-18	14-30
Consommation mA, V	320, 14	120, 14	400, 14
Dimensions mm	198x108x30	90x90x20	198x108x30
Temp. de fonctionnement °C	-10 ÷ +55	-10 ÷ +55	-10 ÷ +55

Alimentation/Injecteur

Tension de sortie : 14 Vcc, 2 A. Téléalimentation : 220-240 V, 50/60 Hz.

Alimentation/Injecteur

Tension de sortie : 14 Vcc, 2 A. Téléalimentation : 220-240 V, 50/60 Hz.

Alimentation/Injecteur

Tension de sortie : 15 Vcc, 500 mA. Téléalimentation : 220-240 V, 50/60 Hz.

Nouveau

Tension de sortie : 18 Vcc, 4 A. Téléalimentation : 220-240 V, 50/60 Hz.

Exemples d'installation

* La prise anglaise est déconnectable.

AMP4000 + PI-2W cod. 899614 + 899615

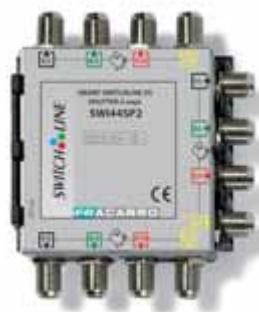

Répartiteurs et dérivateurs

SWI44T15 : passage de courant sur chaque ligne. SWI44SP2 : passage de courant à l'entrée sur une polarisation (H/H). SWI85T15 : passage DC sur chaque ligne SAT. SWI85SP2 : passage DC sur chaque ligne SAT. Connecteur F additionnel pour une injection de puissance sur chaque entrée/sortie SAT. Support en plastique pour une installation simple et rapide. Entrées repérées par des couleurs.

Nouveau

4+4 Sorties

Référence Code	SWI44SP2 271091	SWI44T15 271092	SWI85SP2 271094	SWI85T15 271095
Entrées	4	4	5 (4+1)	5 (4+1)
Sorties	4+4	4+4	5+5	5+5
SAT
Bande passante MHz	950-2150
Gain dB	-	-16 à -13	-4.5	-12
Perte de passage dB	-4.5	-1	-	-2
TV
Bande passante MHz	5-862
Gain dB	-	-	-4.5	-12
Perte de passage dB	-	-	-	-2
Paramètres généraux
Isolation SAT-SAT dB	≥ 30
Isolation SAT-TV dB	≥ 30
Temp. de fonctionnement °C	-10 ÷ +55

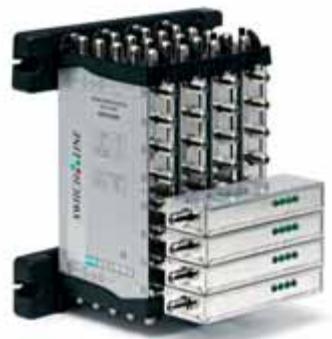

Mini DiSEqC

Accessoire pour solutions modulaires 8 SAT/16 SAT + TERR.

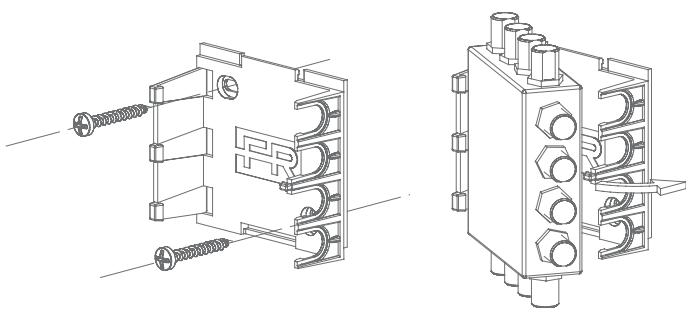

Référence Code	SWI1201B 271071	SWI1410B 271072	SWM1305A 271000
Entrées SAT	2 (1 avec TV mix)	2 (1 avec TV mix)	Kit de fixation pour associer switches SWI35., SWI85.. et MiniDiSEqC
Entrées TV	0	0
Sorties	1	1
Perte de passage SAT dB	-1.5	-1.5
Perte de passage TV dB	-2	-1.5
Contrôle de commutationV, KHz	DISEqC 2.0	DISEqC 2.0
Consommation mA	25	25

Fracarro prolonge la garantie à 4 ans même pour les switches Switchline. Pour davantage d'informations, vous pouvez visiter notre site web : www.fracarro.com

Câbles coaxiaux pour une utilisation intérieure avec gaine en PVC

Fracarro dispose de modèles adaptés aux installations individuelles (classe B) et aux installations multi-usagers, comme les hôtels, les bâtiments, les hôpitaux, les magasins, etc. (classe A).

Les modèles avec « double écran » permettent aussi d'atteindre des valeurs de blindage particulièrement élevées (supérieures à 90 dB) adaptées aux applications professionnelles.

Câbles coaxiaux pour une utilisation extérieure ou pour une pose enterrée

Les câbles (pour la plupart de classe A) assurent un blindage parfait et des niveaux d'atténuation réduits. La gaine externe en polyéthylène permet d'installer ces câbles même dans des lieux particuliers, avec un haut niveau d'humidité, comme les toits ou les balcons. Cette gamme présente deux modèles réalisés avec une corde en acier pour mettre en place de longues connexions suspendues.

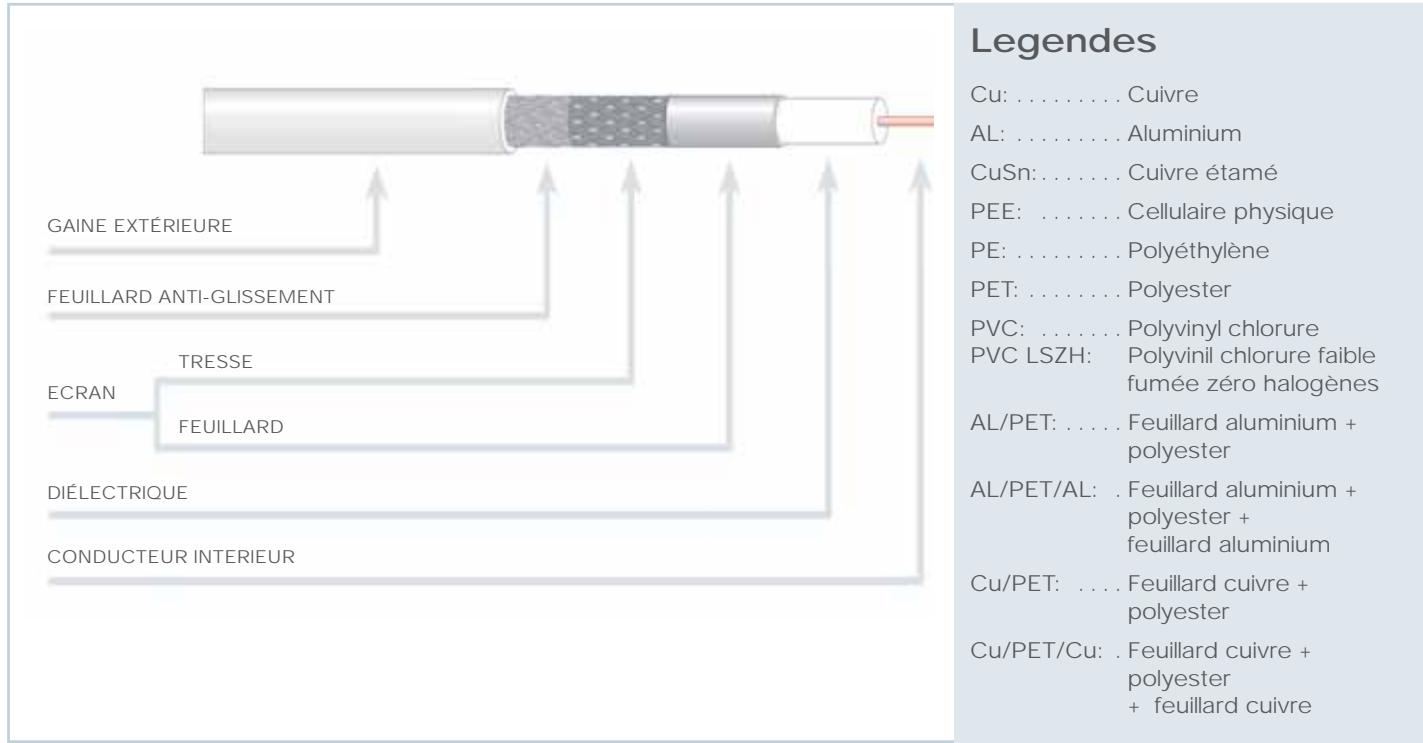

Câbles multiples

Ces modèles aident l'installateur à poser des câbles sur les installations avec des switches, là où il est nécessaire d'utiliser beaucoup de câbles sur la même ligne.

4, 5 ou 9 câbles coaxiaux sont insérés dans le même câble. Ils sont tous de couleurs différentes afin d'en faciliter l'identification et la connexion.

Référence		4 x PAS4016 Classe A		4 x PAS4116 Classe A		5 x PAS4016 Classe A		9 x PAS4017 Classe A
Conducteur intérieur Matériel Ø mm		Cu 1.0		Cu 1.0		Cu 1		Cu 1.13
Diélectrique	Matériel	PEE 4.7		PEE 4.7		PEE 4.7		PEE 4.8
Conducteur extérieur Feuillard %	Al/PET/AL 100%	CuSn 40%		Al/PET/AL 100%	CuSn 40%	Al/PET/AL 100%	CuSn 40%	Al/PET/AL 100% CuSn 40%	Cu 1.13
Gaine extérieure Matériel Ø mm	Feuillard -	PVC 4 couleurs 6.6		PVC 4 couleurs 6.6	PVC 5 couleurs 6.6	PVC 5 couleurs 6.6	PVC 9 couleurs 6.6	PVC 9 couleurs 6.6	PVC Noir 25
Gaine extérieure Matériel Ø mm	PVC Blanc 19			PVC Blanc 19	PVC Blanc 20.5	PVC Blanc 20.5	PVC Blanc 25
Caracteristiques Électroniques
Impédance à 200MHz Ohm		75 ± 3		75 ± 3	75 ± 3	75 ± 3	75 ± 3
Capacité pF/m		52		52	52	52	52
Vitesse de propagation		84%		84%	84%	84%	85%
Rayon mini. de courbure mm		35		35	35	35	35
Impédance à 20°C dB/100m
MHz	5	1.6		1.6	1.6	1.6	1.3
MHz	50	4.6		4.6	4.6	4.6	4.3
MHz	200	9.0		9.0	9.0	9.0	8.4
MHz	470	14.5		14.5	14.5	14.5	13.4
MHz	800	18.6		18.6	18.6	18.6	17.2
MHz	1000	21.1		21.1	21.1	21.1	19.5
MHz	1350	25.0		25.0	25.0	25.0	23.0
MHz	1750	27.9		27.9	27.9	27.9	26.2
MHz	2150	31.7		31.7	31.7	31.7	29.5
MHz	2400	33.2		33.2	33.2	33.2	31.9
MHz	2700	35.8		35.8	35.8	35.8	33.0
Afaiblisement de réflexion dB
MHz	30-470	>30		>30	>30	>30	>30
MHz	470-862	>25		>25	>25	>25	>28
MHz	862-1750	>20		>20	>20	>20	>23
MHz	1750-2400	>20		>20	>20	>20	>23
Efficacité d'écran dB
MHz	10-30	>75		>75	>75	>75	>75
MHz	30-900	>85		>85	>85	>85	>85
MHz	900-2150	>85		>85	>85	>85	>85
Résistance
Conducteur intérieur Ohm		22.5		22.5	22.5	22.5	18
Conducteur extérieur Ohm		27		27	27	27	26
Emballage
Touret bois 100m Rét. Code		PAS4004112 PAS4004112		PAS4304102 PAS4304102		PAS4004102 PAS4004102		PAS4004109 PAS4004109

Fracarro Radioindustrie S.p.A.

Via Cazzaro, 3

31033 Castelfranco Veneto (TV)

Italy

Tel. [phone]

Fax [phone]

www.fracarro.com

[e-mail]

7/14 rue du Fossé Blanc

Bâtiment C1

92622 Gennevilliers Cedex

France

Tel. [phone]

Fax [phone]

Fracarro Iberica S. A. U.

Polígono Táctica

C/2A NAVE 4 - 46980

Paterna - Valencia

Espana

Tel [phone]

Fax [phone]

Fracarro Polska Sp. z o. o.

ul. Puławska 109A

04-501 Warszawa

Polska

Tel. [phone]

Fax [phone]
