Intitulé	Description
Type de produit	Détecteur de métaux
Caractéristiques techniques principales	Détection de métaux ferreux et non ferreux, discrimination entre les types de métaux
Alimentation électrique	Fonctionne avec des piles 9V
Dimensions approximatives	Longueur : 1,2 m (ajustable)
Poids	Environ 1,2 kg
Compatibilités	Compatible avec divers accessoires de détection
Type de batterie	Pile alcaline 9V
Tension	9 volts
Puissance	Non spécifiée
Fonctions principales	Détection de métaux, réglage de la sensibilité, identification sonore des métaux
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau
Pièces détachées et réparabilité	Disponibilité de pièces de rechange à vérifier auprès du fabricant
Sécurité	Utiliser conformément aux instructions, éviter les zones à risque (proximité de lignes électriques)
Informations générales utiles	Idéal pour les amateurs de détection, léger et facile à transporter

FOIRE AUX QUESTIONS - CS 5 MX C-SCOPE

Comment allumer le C-SCOPE CS 5 MX ?

Pour allumer le C-SCOPE CS 5 MX, appuyez sur le bouton d'alimentation situé sur le boîtier principal jusqu'à ce que l'écran s'illumine.

Comment ajuster la sensibilité de l'appareil ?

Pour ajuster la sensibilité, tournez le bouton de réglage de la sensibilité situé sur le panneau de contrôle jusqu'à obtenir le niveau souhaité.

Que faire si l'appareil ne détecte rien ?

Vérifiez que l'appareil est correctement allumé, que la sensibilité est réglée correctement et que la bobine de détection est propre et en bon état. Essayez également de changer d'emplacement.

Comment changer les piles du C-SCOPE CS 5 MX ?

Pour changer les piles, retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil, remplacez les piles usées par des piles neuves de type AA, puis refermez le couvercle.

L'appareil émet des bips constants, que faire ?

Des bips constants peuvent indiquer une surcharge de détection. Essayez de réduire la sensibilité ou de vous éloigner des objets métalliques.

Comment utiliser le mode discrimination ?

Pour utiliser le mode discrimination, activez-le à l'aide de l'interrupteur correspondant sur le panneau de contrôle, puis ajustez le niveau de discrimination avec le bouton de réglage.

Quelle est la profondeur de détection maximale du C-SCOPE CS 5 MX ?

La profondeur de détection maximale du C-SCOPE CS 5 MX peut atteindre jusqu'à 1,5 mètre selon la taille de l'objet détecté et la composition du sol.

Comment nettoyer la bobine de détection ?

Pour nettoyer la bobine de détection, utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la bobine.

Y a-t-il une garantie pour le C-SCOPE CS 5 MX ?

Oui, le C-SCOPE CS 5 MX est généralement couvert par une garantie de deux ans contre les défauts de fabrication. Veuillez consulter le manuel pour plus de détails.

Comment contacter le service client ?

Pour contacter le service client, veuillez visiter le site officiel de C-SCOPE ou consulter le manuel d'utilisation pour les informations de contact.

MODE D'EMPLOI CS 5 MX C-SCOPE

La presente traduction du texte du mode d'emploi du CS-5-MX est la propriété de SOCE (sa). Toute copie, photocopie ou reproduction même partielle est interdite sous peine de poursuites

CS-5-MX

MODE D'EMPLOI

Avant de vous familiariser avec le fonctionnement de votre détecteur, il est nécessaire de connaître la définition des termes spécifique à la détction des métaux : le petit lexique ci-dessous vous y aidera.

。Lexique。

Détection tous métaux : le détecteur indique la présence d'un métal quelqu'en soit la nature (ferreux ou non-ferreux)

Discrimination : dispositif électronique permettant au détecteur d'analyser la nature du métal et de donner un signal sonore ou visuel différent suivant celle-ci.

Effet-sol : minéralisation du soldonnant un signal parasite sans présence réelle d'un objet métallique sous le disque de détction.

Correction de l'effet-sol : dispositif électronique automatique corrigeant les effets parasites d'un sol minéralisé.

Objet-cible: objet métallique entré et donnant un signal au détecteur.

Balayage: mouvement de va-et-vient latorial avec le disque de détction situé au plus après du sol.

Mode dynamique: mode de fonctionnement de l'appareil corrigeant automatiquement l'effet-sol et demandant impératifement un balayage constant avec le disque de détction.

Ciblage: traduction imparfaite du mot anglais "pinpointing". Permet une localisation précise de l'objet-cible. Le "ciblage" se fait en mode statique.

Mode statique: mode de fonctionnement de l'appareil permettant un ciblage de l'objet-cible sans avoir à balayer avec le disque de détention. En général le mode statique corrige l'effet-sol mais ne discriminate pas les métaux.

AVERTISSEMENT :

La presente traduction du texte du mode d'emploi du CS-5-MX est la propriété de SOCE (sa).Toute copie, photocopie ou reproduction meme partelle est interdite sous peine de poursuites.

CS-5-MX

1. Assemblez votre CS-5-MX et reglez la longueur de la tige. (enrouler le surplus de cable autour de la tige).
2. Insérez les piles.
3. Reglez le bouton "DISC 1" en haut à droite) sur "ALL METAL" ( tous metaux )
4. Réglez le bouton "DISC 2" (en bas à droite) sur le niveau "5".
5. Reglez le bouton "SENSITIVITY" (sensibilité)situé en haut à gauche sur "trois heures"(position hora).
6. Appuyez sur l'interrupteur " BATT. CHECK " ( contrôle des piles ) et le maintainir en pression pour vous donner l'indication de la charge des piles. De bonnes piles = aiguille dans la zone verte du vu-mètre.

Relâchez le bouton.

1. Placez l'interrupteur " BOOST " ( SURPUISSANCE ) sur "normal".

Vous estesmaintenant en mode "detection dynamique tous metaux

Voussuprecuivre tous les metaux situés dans le champ de détction de la tete y compris le fer et les objets metalliques de peu de valeur.

Détecez en balayant avec la tête de détction au-dessus de la cible. Ne restez pas immobile.

Pour discriminator ( ou ignorer ) ces objets métalliques de peu de valeur :

1. Reglez le bouton "DISC 1" sur la position "5".

Vousetes maintain en mode " détction dynamique avec discrimination ".

Les autres modes demandent plus d'explications que vous trouvrez dans leprésent mode d'emploi.

Si vous rencontres des problèmes, reférez-vous au mode d'emploi complet ci-après.

AVERTISSEMENT :

La presente traduction du texte du mode d'emploi du CS-5-MX est la propriété de SOCE (sa). Toute copie, photocopie ou reproduction même partielle est interdite sous peine de poursuites.

CS-5-MX

MODE D'EMPLOI

SOMMAIRE :

DESCRIPTION ET SCHEMA DU CS-5-MX

INTRODUCTION P.4

MONTAGE P.5

PILES P.5

CONTROLE DES PILES P.6

LES BOUTONS ET LEURS FONCTIONS P.7

UTILISATION DU CS-5-MX P. 11

PERFORMANCES P. 11

PROFONDEUR ET TAILLE DE L'OBJECT-CIBLE P. 11

CONSEILS D'UTILISATION P. 12

ACCESSORIES ( EN OPTION ) P. 13

CHARGE DES PILES P. 13

LA DETECTION DES METAUX ET LA LOI. P. 13

CONSEILS D'ENTRETIEN P. 13

AUTRES INFORMATIONs P. 14

LES DIX COMMANDEMENTS DU PROSPECTEUR. P. 15

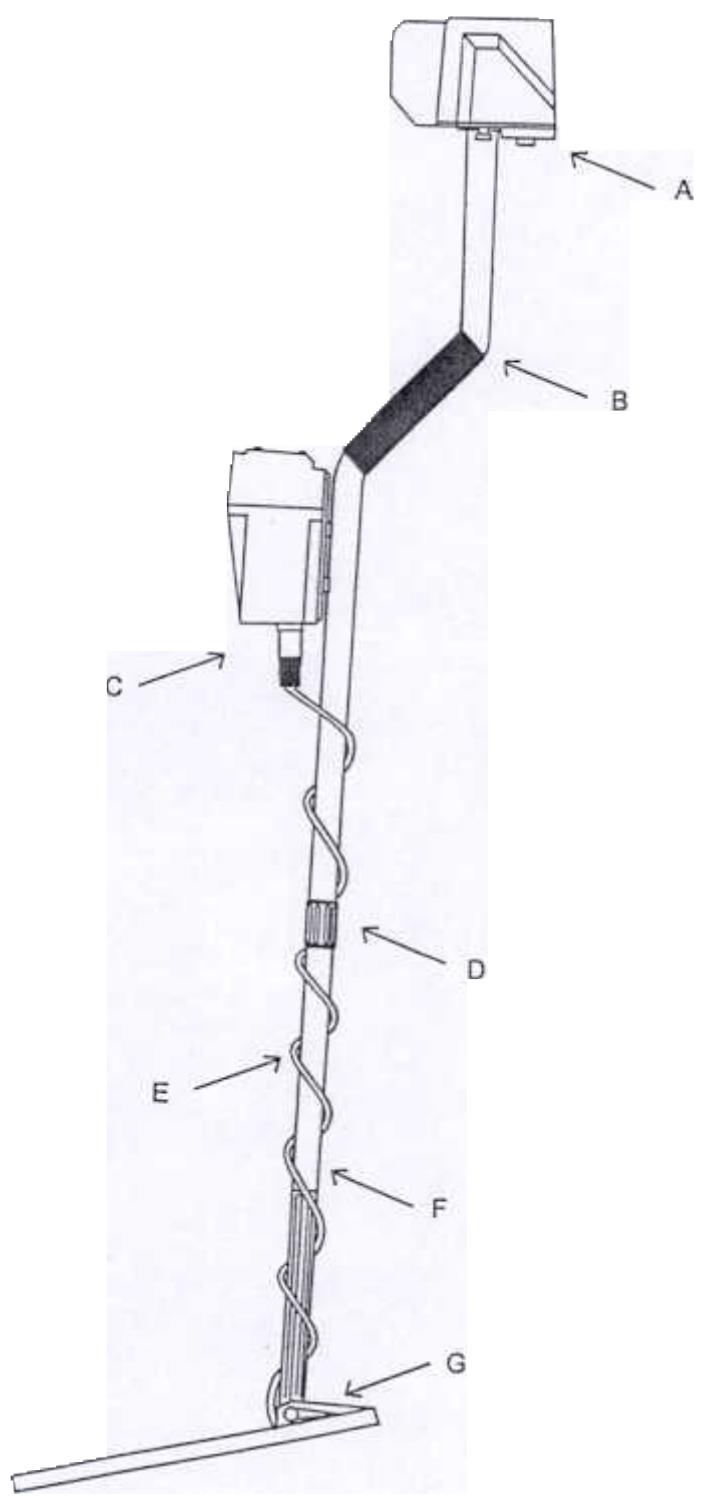

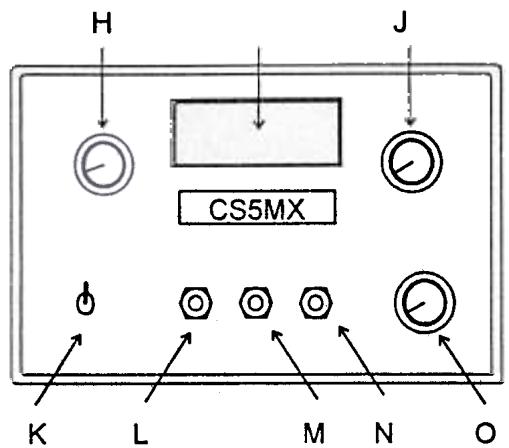

DESCRIPTION DU CS-5-MX.

BOUTONS DE REGLAGE

A COMPARTIMENT PILES

B TIGESUPERIEUREETPOIGNEE

C PRESE DIN

D BAGUE DE SERRAGE DES TIGES

E CABLE

F TIGE INFERIEURE

G PAPILLON DE FIXATION DE LA TETE

H MARCHE - ARRET & SENSIBILITE

I VU-METRE

J

( )

La presente traduction du texte du mode d'emploi du CS-5-MX est la propriété de SOCE (sa).Toute copie, photocopie ou reproduction meme partielle est interdite sous peine de poursuites.

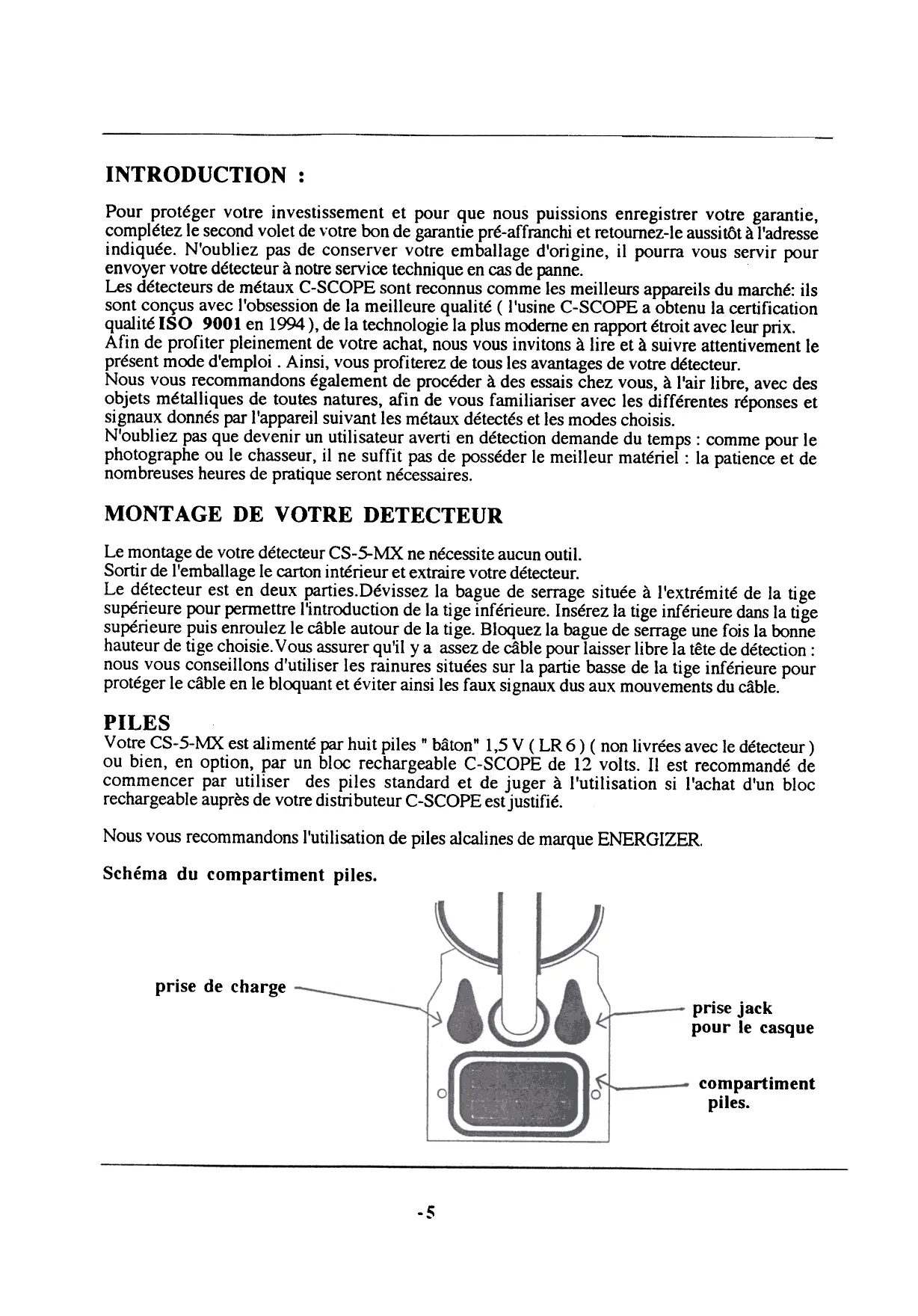

INTRODUCTION :

Pour protégger votre investissement et pour que nous puissions enregistrer vous garantie, complétez le second volet de votre bon de garantie pré-affranchi et returnez-le aussi à l'adresse indiquée. N'oubliez pas de conserver libre emballage d'origine, il pourrait vous servir pour envoyer libre détector à notre service technique en cas de panne.

Les détecteurs de métaux C-SCOPE sont reconnus comme les meilleurs appareils du marché: ils sont concus avec l'obsession de la meilleure qualité (l'usine C-SCOPE a obtenu la certification qualité ISO 9001 en 1994), de la technologie la plus moderne en rapport étroit avec leur prix.

Afin de profiter pleinement de votre achat, nous vous invitons à dire et à suivre attentivement le lié present mode d'emploi . Ainsi , vous profitez de tous les avantages de votre détector.

Nous vous recommendons également de procéder à des essais chez vous, à l'air libre, avec des objets métalliques de toutes natures, afin de vous familiariser avec les différentes réponses et signaux disponibles par l'appareil suivant les métaux détectés et les modes choisis.

N'oubliez pas que devenir un utilisateur averti en détction demande du temps : comme pour le photographe ou le chasseur, il ne suffit pas de posseder le meilleur matériel : la patience et de nombreuses heures de pratique seront nécessaires.

MONTAGE DE VOTRE DETECTEUR

Le montage de votre détector CS-5-MX ne nécessite aucun outil.

Sortir de l'emballage le carton interieur et extraire votre détecteur.

Le détector est en deux parties. Dévissez la bague de serraigse située à l'extrémité de la tige supérieure pour permettre l'introduction de la tige inférieure. Insérez la tige inférieure dans la tige supérieure puis enroulez le cable autour de la tige. Bloquez la bague de serraigse une fois la bonne hauteur de tige可以选择. Vous assurer qu'il y a assez de cable pour laisser libre la tête de détction : nous vous conseillons d'utiliser les rainures situées sur la partie basse de la tige inférieure pour protégger le cable en le bloquant et éviter ainsi les faux signaux dus aux mouvements du cable.

PILES

Votre CS-5-MX est alimenté par huit piles "baton" 1,5 V (LR 6) (non livrées avec le détecteur) ou bien, en option, par un bloc rechargeable C-SCOPE de 12 volts. Il est recommandé de commencer par utiliser des piles standard et de juger à l'utilisation si l'achat d'un bloc rechargeable auprès de votre distributeur C-SCOPE est ajusté.

Nous vous recommendons l'utilisation de piles alcalines de marque ENERGIZER.

Les piles doivent être placées dans le conteneur spécial situé dans le compartment piles. Avant demettre les piles en place, s'assurer que l'appareil est bien étent. Puis dévisser les deux vismoletées situées sur le capot de fermeture du compartment piles ( sans les retirerer complètement ducapot) et déposer le capot. A l'intérieur se trouve le conteneur de piles. Sortez-le et déconnectezles pressions de contact si celles-ci sont déjà fixées.

Placez les huit piles en vous assurant que chacune d'entreilles est dans le sens correct : polarités inversées par rapport à la pile voisine . Faites rouler les piles sur elles-mêmes afin de bien lesmettre en contact avec les pôles métalliques. Replacez les pressions de contact en vous assurantqu'elles sont correctement enconcees et introduisez le conteneur plein dans son logement. Fixez lecapot en revissant fermement les deux vis captives moletées.

Note : les piles carbone zinc traditionnelles ne doivent passeau journer dans voitre détecteur si celui-ci n'est pas utilisé pendant une longue période. Si nécessaire, pensez à les retirer après cette prospection.

CONTROLE DES PILES

Votre détecteur est équipé d'un bouton de contrôle de charge des piles. Pour procéder à ce contrôle la toute première fois avant même de connaître le mode d'emploi complet, procéder de la façon suivante :

• tourner le bouton marche-arrêt (H) dans le sens horsaire
• appuyer sur le bouton central ( BATT. CHECK ) et le maintainir appuyé en pression .
• l'aiguille du vu-metre dans le vert indiquera une bonne charge des piles.
• l'aiguille du vu-metre au centre ou à gauche indiquera que les piles doivent être

replaces ou recharges.

• relâcher le bouton et tourner le bouton marche-arrêt dans le sens anti-horaire pour éteindre le détecteur.

Les piles rechargeables n'iront pas aussi loin dans la zone verte que des piles standard même si elles sont parfaitement chargées. Ellesdonnerontegalement une indication moins forte de déchéargement lors de l'utilisation.

Nous recommendons l'utilisation d'un casque pour limiter la consommation des piles car le haut-parleur est gourmand en énergie.

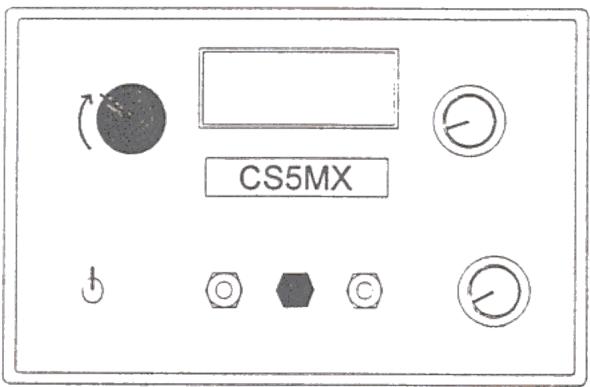

Scheme: contrôle des piles.

Maintenir le bouton de contrôle des piles en pression.

LES BOUTONS ET LEURS FONCTIONS

Le CS-5-MX a été consq pour vous apporter de haute performances associées à une grande facilité d'utilisation.

Le panneau de contrôle comprend 3 boutons rotatifs, trois boutons poussoirs, un bouton gachette et un vu-metre.

Scheme du panneau de contrôle

1. DISC 1 (Discrimination niveau 1)
2. DISC 2.(Discrimination niveau 2
3. Marche-arrêt / sensibilité
4. Bouton de " ciblage "

5.Bouton de selection de la discrimination niveau 2
6. Surpuissance.
7. Vu-metre.

1/MARCHE - ARRET / SENSIBILITE.

Mettre le détecteur en marche en tournant ce bouton dans le sens horaire et régler la sensibilité comme indiqué ci-dessous.

Le CS-5-MX est un détector silencieux et vousdezcevez tourner le bouton de sensibilité jusqu'à obtenir le seuil sonore minimum comfortable à l'oreille.

Prospectez avec la sensibilité au maximum mais si vous rencontrez des interférences venant de transmissions radio extérieures ou de la minéralisation du sol, vous doivent la réduire pour éliminer ces parasites.

2/ DISC.1 ( DISCRIMINATION NIVEAU 1 )

Dans la position à déclic tous métaux "all metal", le CS5MX détecte tous les objets metalliques (qu'ils soient ferreux ou non-ferreux)

Tourné dans le sens horaire, ce bouton règle la discrimination variable. La discrimination permet à l'appareil d'ignorer des objets généralement considérés comme ininteressants (généralement des ferreux) tout en détectant les objets intéressants (non-ferreux).

Au plus bas niveau de discrimination la plupart des objets ferreux est ignorée. Augmentez votre discrimination et votre détecteur ignorera les papiers argentés d'emballage de paquet de cigarettes aussi bien que les ferreux.

Au plus haut niveau de discrimination, même les anneaux décapsuleurs seront ignorés.

Vousevez cependant savoir qu'au niveau de discrimination maximum le detecteur pourra ignorer des pieces en argent martelé ou de faible dénomination.

Ainsi il est recommandé de régler la discrimination aussi haute que nécessaire seulement pour ignorer les ferreux et les papiers argent. (par exemple au niveau 5).

Scheme EFFET DE LA POSITION DU BOUTON DE DISCRIMINATION

PIECA = PIECE DE 1 F. CUPRO NICKEL

Ce bouton fonctionne de la même façon que le bouton DISC 1 mais permet une meilleure identification des signaux disponibles par l'objet-cible.

Commencez vos recherches avec le bouton DISC 1 regle à 5 pour ignorer les petits ferreaux et les papiers argentés.

Ne pas oublier que le CS5MX est un détecteur dynamique ce qui signifie que vous devez balayer en permanence avec votre disque de détction. ( sauf en mode "ciblage": voir ci-après).

Maintenant vous avez besoin du niveau DISC.2 pour ignorer les anneaux décapsuleurs.

Pour vous entraîner, balayez avec la tête au-dessus d'un anneau décapsuleur et tournez le bouton DISC 2 tout en appuyant sur le bouton poussoir de selection DISC 2 avec le pouce de la main qui tient le détecteur. Lorsque le signal sonore de l'anneau décapsuleur disparait, vous avez trouve le bon niveau de discrimination DISC 2 pour ce type d'objet.

Relacherbouton-poussoir.

Si le bouton poussoir DISC 2 n'est pas appuyé, votre CS5MX fonctionne automatiquement en mode DISC 1.

Lorsque votre détecteur est régé au niveau 5 de DISC 1, il donnera un signal sonore pour une piece en argent, en cupro-nickel, mais aussi pour un anneau décapsuleur ou unepiece en or !

Appuyez sur le bouton poussoir DISC 2 et maintenez-le appuyé en repassant le disque de détction au-dessus de la cible. Si vous receivez toujours un signal, il s'agit très probablement d'un des métaux cités ci-dessus à l'exclusion de l'anneau décapsuleur.

Deux niveaux de discrimination vous permettent une(Meilleure analyse plus rapide des objets-cible en augmentant la finesse de discrimination, mais même si DISC 2 ne vous donne pas de signal, l'objet-cible peut etre en cupro-nickel ou en argent martelé : dans le doute, creusez et vérifiez.

Trois remarques

1- de très gross objets ferreux, surtout s'ils sont situés pres de la surface du sol, peuvent donner un signal qui ne tient pas compte du niveau de discrimination.
2- Bien que DISC 1 et DISC 2 soient régles pour ignorer certains métaux aux mêmes réglages, vous pourrez remarquer certaines différences d'un apparéil à l'autre.
3- Des essais à l'air libre avec différents types d'objets métalliques vous permettront de vous familiariser avec les réponses de votre détecteur et ses performances.

Plus vous serez familiarisé avec votre CS5MX et plus vous utiliserez des combinaisons ingénieuses des niveaux DISC 1 et DISC 2. Le tableau ci-dessous vous donne quelques réglages types et les conditions dans lesquilles vous les utiliserez.

REF	REGLAGE DISCRIM.
	DISC 1	DISC 2	UTILISATION
A	0	0	Détection tous métaux.
B	5	0	Creusez à tous les signaux
C	5	7	Pour analyser la présence d'anneaux décapsuleurs
D	5	10	Détection de pièces modernes sur un terrain chargé en capsules
E	7	0	Détection sur une plage ou zone pique-nique : terrain chargé en anneaux décapsuleurs.
F	10	0	Identique à ci-dessus mais sur un terrain très chargé en capsules à visser.
NOTES : a) lorsque vous utilisez les régliages E et F, vous assurer que le terrain ne peut contenir de pièces en argent martelé : elles peuvent être ignorées à ce niveau élevé de discrimination. b) Lorsque vous utilisez le réglage A, vous devrez parfois réduire la sensibilité sur des terrains fortement minéralisés ou sur les plages. c) Ces régliages doivent être considérés comme indicatifs et seuls vos essais avec différents objets métalliques vous familiariseront avec les régliages corrects de votre détector.

4/ BOUTON POUSSOIR DE SELECTION DISC.2.

Voir ci-dessus utilisation du niveau DISC.2

Comme mentionné précédement, le CS5MX est un détector dynamique qui demande un balayage permanent de la tête de détction. Lorsque vous avez détecté une cible, vous devez localiser très précisément son emplacement afin d'eviter de creuser inutillement.

En appuyant sur le bouton "PINPOINT" de localisation précise ou "ciblage", vous permettez au détecteur de donner un signal qui augmente lorsque la tête est à la verticale de l'objet détecté.

Pour "cibler" précisé un objet-cible, suivé la procédure suivant

1- placer la tete de détention au-dessus d'un terrain vierge ( sans signal
2- appuyer sur le bouton poussoir de " ciblage " ( PINPOINT ) et repasser la tete de détction au-dessus de la cible : balayer doucement et écouter les variations du signal sonore.

Attention: la localisation précise travaille en mode " tous métaux" qui ne tient pas compte de votre réglage de la discrimination: vous receivez une ↔ponse positive pour tous les métaux. Dans ce mode, il n'est pas nécessaire de balayer constamment avec la tête car l'appareil détectera même s'il est maintainu stationnaire au-dessus de la cible et le signal faiblira si vous éloignez la tête de détction de la verticale de la cible.

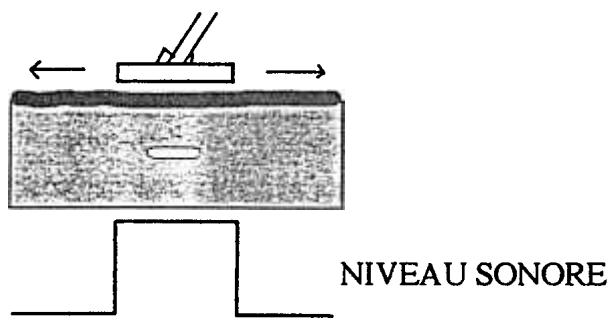

Scheme.
Réponses "normale et ciblage précis"
REPONSE NORMALE

Le vu-metre vous donne une indication visuelle de la force du signal et donne aux prospecteurs experimentés plus d'informations sur leur cible. Ceci est particulièrement utile en " ciblage" précis (PINPOINT).

Lorsque le bouton de contrôle des piles (BATT CHECK) est enforcé, le vu-mètre indiquera le niveau de charge des piles. Si l'aiguille descend en-dessous de la zone verte, les piles doivent être replacées.

7/ SURPUISSANCE (BOOSTER) HI / NORMAL

Pour une prospection standard, sélectionné la position "NORMAL"

Lorsque vous avez besoin de plus de puissance pour détecter des objets profundement enterrés, seLECTIONnez le HI (Hlg = puissant). Cependant, si vous receivez de faux signaux, dus notamment à la minéralisation du sol, revenez à la position "NORMAL"

UTILISATION DE VOTRE CS-5-MX

Contrôlez que les piles sont bien chargées avant toute détction. Pendant la détction, vérifie régulièrement leur charge. Le détector peut fonctionner avec des performances réduites pendant quelques instants après l'indication de piles déchargées.

Cependant les piles doivent être remplacées ou recharges à la toute première occasion .

Utilisez un casque, lorsque c'est possible, afin de réduire la consommation des piles mais aussi pour mistréspercevoir le signal sonore en milieu bruyant.

Il est recommandé d'enterrer dans le sol vierge toutes sortes d'objets metalliques et de vous familiariser avec les réponses de votre détector suivant les différents régles de discrimination. Les objets ferreux importants sont difficiles à discriminator et peuvent donner des signaux qui présent à confusion. Pour savoir si c'est un objet ferreux ou non, Sélectionnez le mode "tous métaux" soit en appuyant sur le bouton poussoir "ciblage" (PINPOINT), soit en tournant le bouton de réglage de discrimination complètement dans le sens anti-horaire sur "OFF": l'objet ferreux donnera généralement un signal plus fortement positif qu'un objet de valeur.

Lorsque vous détectez sur une plage sans discrimination, l'appareil peut vous donner une réponse parasite due au sable lui-même. (quartz). Si c'est le cas détectez avec suffisamment de discrimination pour que ce phénomène soit ignoré par le détecteur. Si vous avez un doute sur la nature d'un objet-cible n'hésitez pas à le déterrer.

Ainsi, vous forgerez votre expérience.

IMPORTANT : le disque de détction évidé est étanche à l'eau. L'ensemble de l'appareil est quant à lui " tous temps " c'est à dire qu'il est équipé au niveau du boîtier de contrôle et du boîtier des piles/ haut-parleur de protections ( membranes et joints toriques ) qui mettent votre CS-5-MX à l'abri des intempéries.

PERFORMANCES

Les performances de votre détector varieront selon la taille de l'objet, le temps que l'objet a passé dans le sol, et le type de sol où il est enterré. Lesassageursolsontlesolscompactsetlespièces de monnaie peuvent être détectées à grande profondeur lorsqu'elles s'y trouvent depuis de très nombreuses années ; cela permet la création, autour d'elle, d'une gangue métallique due aux sels mineraux qui donnent un signal plus important que celui donné par les pièces seules.

Les pires conditions sont celles d'un sol très aéré où les pieces sont enterrées depuis peu de temps. Dans ces conditions, les performances de détction peuvent être sensiblement réduites.

Près de 90% des objets trouvés avec un détecteur de métaux se situant dans les 15 à 20 premiers centimètres du sol.

NOTE : cette CS5MX est un détecteur haute performances mais des conditions sévères de minéralisation peuvent réduire les performances de façon significative.

DETERMINATION DE LA TAILLE ET DE LA PROFONDEUR DE LA CIBLE.

Un prospecteur qui est familiarisé avec son détecteur sera capable de faire un excellent travail de détermination de la taille, de la forme et de la profondeur de l'objet détecté avant même de creuser. Cette technique est progressivement maitrésée en analysant les signaux sonores émis par la détecteur. A chaque fois que vous percevez un signal, essayez d'analyser les caractéristiques particulières et de déterminer la forme et la profondeur de l'objet détecté. Ceci peut être fait en comparant les tonalités et les forces du signal ainsi que son amplitude en fonction de la profondeur présumée de la cible. Ces éléments seront à rapprocher d'informations données par votre apparéil lors de détction antérieures : ainsi vous apprendrez à "lire"la cible cachée avant même de creuser.

UTILISATION SUR LE TERRAIN

Pour la recherche d'objets très fins tels que : pièces, bagues pépites etc... abaissez le disque de détction au plus pres du sol sans le toucher. Déplacez le disque régulièrement en le maintainant toujours à une hauteur constante lors du balayage. En mode dynamique le balayage doit être assez rapide alors qu'en mode "cîblage" il doit être lent pour effectuer une localisation précise de l'objet repéré et identifié en mode dynamique.

Pour une bonne prospection précise il faut avancer des 2/3 du diamètre du disque à chaque balayage : cela vous donne une idée de votre progression et permet un balayage total de la zone, évitant qu'un objet ne soit "oublie".

Une des erreurs les plus fréquentes commises par les prospecteurs consiste à détecter trop rapidement et ainsi à ne pas couvir totalement la surface du sol.

COMMENT DETECTOR : CONSEILS D'UTILISATION

La chasse au trésor peut être un hobby intéérissant et profitable s'il est abordé de façonPATIENTE et intelligente. Le temps que vous consacrez à localiser une aire de recherche qui en vaille la peine sera largement compensé si votrechoix s'avere juste. Donc, pour obtenir les résultats maximum, il est important que vous choisisssiez vosite de recherche par avance. Les méthodes dépendent de la nature du terrain : il est préféable de sonder une petite surface avec soin que de balayer au hasard une surface importante couvrant tout le site. Cependant, si le site se trouve trop éloigné de chez vous pour que vous puissiez vous y rendre à nouveau, nous vous conseillons d'adopter un plan de recherche qui vous donnera une couverture maximum tout en vous indiquant les zones les derniers propriées à une recherche approfondie et minutieuse. Une méthode consiste à divisier une zone de recherche en larges carrés en utilisant un schéma de lignes croisées.

Localisation de l'objet-cible

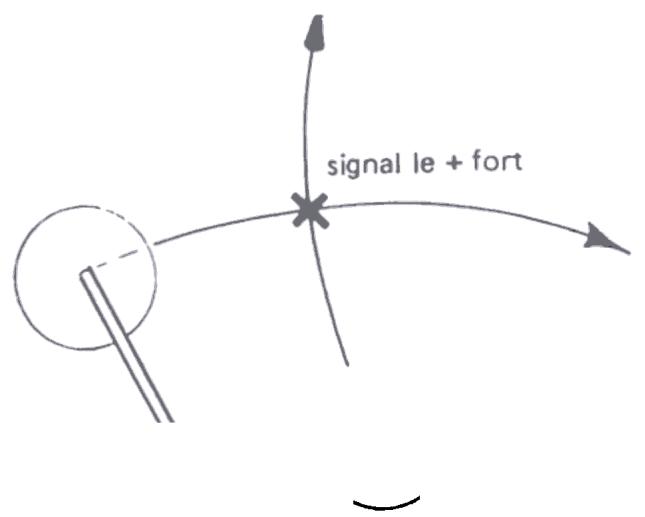

L'utilisation d'une tête de détction réponse totale permet à l'objet-cible d'être détecté sur toute la surface du disque de détction, cependant le signal le plus fort sera perché lorsque l'objet-cible sera situé à la verticale du centre du disque (point X de la figure ci-dessous). Pour bien localiser l'objet-cible, arrêter le disque au-dessus de l'objet détected, pivoter l'axe de détction de 90^ et effectuer un nouveau balayage qui rendra plus précise la localisation de l'objet-cible situé à l'intersection des deux balayages transversaux.

VouspouvezyouprocurerapprésdevotrecircueldesupporteurC-SCOPElesaccessoiressuivants:

CASQUE

Le casque ne permet pas seulement de prolonger la durée de vie des piles mais augmente la sensibilité en se protégeant des bruits extérieurs. Le casque muni d'une fiche "jack" standard stéreo de 6,35 mm. doit se brancher dans la prise correspondante ( voir schéma P. 5)

MINI-TETE

La mini-tête peut remplacer la tete standard pour détecter sur des terrains très accidentés. La mini-tête réduit les performances.

KIT SECTEUR

Composé d'un bloc compact de 8 piles rechargeables cadmium-nickel et d'un chargeur de piles destiné à recharger les huit piles rapidement et en sécurité.

CHARGE DES PILES RECHARGEABLES

Une prise spéciale pour la charge des piles rechargeables est prévue pour l'utilisation du kit secteur ( voir : accessoires) sans avoir à-retirer les piles cadmium-nickel du compartment piles du détecteur. Utilisez la plus petite prise des deux. L'insertion de la fiche du chargeur coupera automatiquement l'alimentation du détecteur (ce qui signifie que vous doivent retarder le chargeur pour contrôler la charge des piles). Entre 8 et 15 heures de charge seront nécessaires au chargeur C-SCOPE pour recharger un pack de piles déchargées.

Ne pas essayer de recharger des piles standard.

Pour plus d'information concernant les accessoires C-SCOPE : contactez votre distributeur ou SOCE-DETECTION au (1). 45.22.57.20.

LA DETECTION ET LA LOI

La loi protège le patrimoine archéologique mais n'interdit pas systématiquement la détction.

Vous trouverez à la fin de ce mode d'emploi un extrait de la Loi du 18.12.89 et les "Dix Commandements du Prospecteur" qui vous aidont à profiter pleinement de votre loisir tout en le defendant grâce à un comportement responsable.

ENTRETIEN

Votre détecteur doit être entouré de soins. Le temps de vie de votre apparéil dépendra du sein que vous lui apporterez. Ne négligez pas votre apparéil qui doit être considéré comme un instrument scientifique et non comme un jouet. Nos détecteurs sont étudiés pour être utilisés dans des conditions rigoureuses sur n'importe quel terrain, cependant un employé non approprié ou un manque d'attention élémentaire peuvent lui être préjudiciaibles.

A pres aovr empey eve detecteur dans un environnement hostile, mee le sable ou l'eau salee, nous you conseillons de nettoyer les parties exosées, à l'eau claire et soigner particulierement la tete de detection. Ne stockez pas vrie detecteur dans un endroit humide et retirez les piles pour un stock prolongé. Si ces conseils sont suivis, voite detecteur you donnera un fonctionnement irreprochable pendant des annes.

N'oubliez pas de retarder les piles si votre détecteur n'est pas utilisé pendant une longue période ; en coupant, elles peuvent corroder les pieces électroniques.

Si vous détecteur ne fonctionne pas

• vérifie la bonne charge de vos piles ( voir paragraphe : contrôle des piles). Assurez-vous que vos batteries "neuves" sont bien chargées.
• vérifie que le cable de la tête de détction est correctement branché au boîtier de commande.

Signal oscillant accompagné de variations de l'aiguille du vu-mètre

Il est généralement causé par la proximité de lampes fluorescentes, la présence d'émissions radio (taxis - CB - radiotéléphone etc.) de lignes haute tension ou de détecteurs travaillant à proximé. Une seule solution : changer de lieu de détction...

VICE DE FABRICATION

Tout défaut de fabrication doit être signalé directement à l'importateur des produits C.SCOPE pour la France : S.O.C.E. - DETECTION 17, rue de Lisbonne - 75008 PARIS.

Indiquez-nous en cas de problèmes, le numero de série inscrit sur le bon de garantie ou à l'intérieur du boîtier de piles et mentionnez le plus clairement possible la nature de la panne ou des différentes difficultés que vous rencontres.

Nous vous demandons de ne pas adresser votre détecteur à votre revendeur ou à votre détaillant, mais directement à l'importateur avec une dette d'explication. Avant de nous le faire parvenir, contrôle soignement que le mode d'emploi a été suivi et assurez-vous que les piles sont en état de marche.

Maintenant que vous avez tous les éléments nécessaires pour utiliser le plus performant des détecteurs de méaux C.SCOPE, il ne nous reste plus qu'à vous souhaiter beaucoup de succès avec votre apparéil et par conséquent beaucoup de.Plaisir.

BONNE CHANCE et BONNE CHASSE!

LES 10 COMMANDEMENTS DU PROSPECTEUR

1. Inscrivez-vous auprès de votre société archéologique locale avant de rechercher des objets anciers : vous obtiendrez auprès d'elle les informations nécessaires au respect de la loi du 18.12.89 ( voir ci-dessous). Proposez votre assistance aux sauvêtes archéologiques.
2. Ne bouleversez pas le terrain : une piece ou un petit objet peut etre extrait sans grande manipulation du sol. Il suffit d'utiliser un instrument pointu qui permette de decouper la terre autour de l'objet en question. Celui-ci une fois degagé, le tampon de terre peut etre réajusté sur le terrain. Rien ne doit y paraître.
3. Laissez les endroits où vous étés passés nets des déchets polluants que vous aurez pu extraire. Mieux vaut les jeter à la poubelle que de les retrouver enfouis à nouveau à la prochaine détction!
4. N'entrez sur les terrains que sous condition impérieuse d'en demander et d'en obtenir la permission du propriétaire ou du gardien...
5. En cas de découverte fortuite d'objets pouvant interresser l'archéologie, informez-en votre Mairie.
6. Faites un rapport immédiat à la police locale si vous vous trouvez confrontés à un objet mortel ou suspect. Laissez-le sur place, sans y toucher.
7. Apprenez la législation en matière de trésors trouvés et déclarez tous les objets de valeur que vous aurez découverts.
8. Respectez le code du paysan en refermant les barrières que vous aurez franchies et en prénant garde aux récoltes ou aux animaux.
9. Ne ratez jamais une occasion deprésenter votre détector à toute personne que celui-ci pourrait intriguer : vous pouvez trouver en elle un allie qui pourrait vous donner des renseignements utiles pour d'autres emplacements. De même à l'égard de vos collègues : vous aurez probablement à échanger des informations sur votre hobby commun. Soyez courtois !
10. Prospecteurs! Sachez vous souvent que vous estes l'ambassadeur des "chercheurs de trésors": donnez une image qui ne leur porte pas ombrage!

Protégeons ensemble le patrimoine archéologique. Défendons le loisir de la détction des métaux en respectant la loi du 18.12.89 :

"Nul ne peut utiliser du matériel permettant la détction d'objets metalliques, à l'effect de recherches de monuments et d'objets pouvant interresser la préhistoire, l'histoire, l'art ou l'archéologie sans avoir au préalable obtenu une autorisation administrative délivrée en fonction de la qualification du demandeur ainsi que de la nature et des modalités de la recherche."

La loi protège ainsi le patrimoine archéologique mais n'interdit pas systématiquement la détction. La recherche d'objets récents ou de pieces de monnaie modernes reste donc, en principe, en dehors du cadre de cette loi.

RESPECTEZ L'ARCHEOLOGIE et ... BONNE DETECTION!
