TIH 470 FLEXI - Plaque de cuisson THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de cuisson	Induction
Nombre de foyers	4 dont 1 zone Flex
Puissance totale	7 400 W
Puissance foyer principal	3 300 W
Zone FLEXI modulable	Oui - grande zone combinable
Niveaux de cuisson	9 positions
Type de commandes	Sensitives (touch) frontales
Minuteur	Individuel par zone
Securite enfants	Oui - verrouillage touch
Detecteur de casserole	Oui
Temoin chaleur residuelle	Oui (indicateur H)
Diametre grand foyer	21 cm
Coloris	Noir
Largeur	59 cm
Profondeur	52 cm
Hauteur	5,3 cm
Decoupage encastrement (L x P)	56 x 48 cm
Poids	4,5 kg
Disponibilite pieces detachees	13 ans

FOIRE AUX QUESTIONS - TIH 470 FLEXI THOMSON

Qu'est-ce que la zone FLEXI et comment l'utiliser ?

La zone FLEXI est une grande zone de cuisson modulable qui peut fonctionner comme un seul grand foyer pour woks, poissonnières ou grandes casseroles, ou être divisée en foyers indépendants. Sélectionnez la zone via les commandes sensitives et choisissez le mode souhaité selon la taille de votre ustensile.

Quels ustensiles sont compatibles avec la plaque TIH 470 FLEXI ?

L'induction fonctionne uniquement avec des ustensiles à fond ferromagnétique : acier émaillé, acier inoxydable magnétique, fonte. Vérifiez la présence du symbole spirale sur le fond de votre casserole. Les ustensiles en aluminium, cuivre, verre ou céramique non magnétique ne sont pas compatibles.

Pourquoi le symbole [U] s'affiche-t-il sur une zone de cuisson ?

Ce symbole indique qu'aucun ustensile compatible n'a été détecté sur la zone. Vérifiez que votre casserole est bien centrée sur le foyer, qu'elle a un fond magnétique, et que son diamètre est suffisant (en général 12 cm minimum). Si le problème persiste, testez un autre ustensile.

Comment activer le verrouillage sécurité enfants ?

Maintenez la touche de verrouillage (symbole cadenas ou clé) enfoncée pendant 3 à 5 secondes jusqu'à confirmation sonore ou visuelle. En mode verrouillé, aucune touche ne répond. Pour déverrouiller, reproduisez la même manipulation. Ce verrouillage ne coupe pas le chauffage en cours.

Comment programmer le minuteur individuel sur une zone ?

Sélectionnez d'abord la zone de cuisson concernée, puis appuyez sur la touche minuteur et réglez la durée souhaitée avec les touches + et -. La zone s'éteint automatiquement à la fin du décompte. Chaque foyer dispose de son propre minuteur indépendant.

La ventilation continue après avoir éteint la plaque, est-ce normal ?

Oui, c'est un fonctionnement normal. Le ventilateur de refroidissement continue à tourner après l'extinction pour dissiper la chaleur résiduelle des composants électroniques. Il s'arrête automatiquement dès que la température interne revient à un niveau acceptable, sans intervention de votre part.

Comment nettoyer correctement la surface vitrocéramique ?

Attendez toujours que la plaque soit froide avant de nettoyer. Essuyez avec un chiffon humide et un produit adapté aux vitrocéramiques. Evitez les éponges abrasives et les produits chlorés. Pour les dépôts brûlés tenaces, utilisez un grattoir à lame à plat en le maintenant à 30 degrés par rapport à la surface.

Que signifie le témoin de chaleur résiduelle ?

Le témoin H (Hot) s'allume sur la zone concernée pour signaler qu'elle est encore dangereusement chaude après l'arrêt. Il reste allumé tant que la surface dépasse un certain seuil de température. Ne posez aucun objet sensible à la chaleur et ne touchez pas la zone tant que ce témoin est allumé.

Quelles sont les dimensions de découpage pour encastrer la plaque ?

Le TIH 470 FLEXI requiert un découpage de 560 mm de largeur et 480 mm de profondeur dans le plan de travail. La plaque elle-même mesure 590 x 520 mm (L x P) pour une hauteur de 53 mm. Respectez également les distances minimales par rapport aux parois indiquées dans la notice pour la ventilation.

Que faire si la plaque est bloquée ou ne répond plus aux commandes ?

Vérifiez d'abord si le verrouillage sécurité enfants est actif (symbole cadenas visible). Si ce n'est pas le cas, coupez l'alimentation électrique de la plaque au disjoncteur ou au tableau pendant 30 secondes, puis remettez sous tension. Si le blocage persiste, contactez le SAV Thomson.

Quels sont les réglages de puissance disponibles ?

La plaque propose 9 niveaux de cuisson sélectionnables via les commandes sensitives. Le foyer principal peut atteindre 3 300 W et la puissance totale de l'appareil est de 7 400 W. Adaptez le niveau à la préparation : niveaux bas pour mijoter, niveaux élevés pour saisir ou porter à ébullition.

Où trouver des pièces détachées pour le TIH 470 FLEXI ?

Thomson (distribué par Darty) garantit la disponibilité des pièces détachées pendant 13 ans après la date d'achat. Vous pouvez commander les pièces via le SAV Darty ou des sites spécialisés comme Spareka ou Fixpart en indiquant la référence THIH4FLEX.

MODE D'EMPLOI TIH 470 FLEXI THOMSON

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitroceramique à induction.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

Consignes de sécurité importantes 3

INSTRUCTIONS DE SECURITE GENERALES 3

Description de l'appareil 7

CHARACTERISTIQUES TECHNIQUES 7 BANDEAU DE COMMANDE 8

Utilisation de l'appareil 8

AFFICHAGE 8 VENTILATION. 8

Instructions de sécurité générales précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants de la table vitrocéramique.
• Ne tentez pas de modifier l'appareil de quelque manière que ce soit.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est relié à la terre, conformément aux prescriptions en vigueur.
• N'utilisez pas de rallonge électrique.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisseau ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient endommager l'électronique.

Utilisation de l'ordinateur

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'ordinateur.
• Assurez-vous qu'aucun cable électrique d'appareil fixe ou mobile ne viennent en contact avec la plaque vitrocéramique ou la casserole chaude.
• Les objets magnétisés (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se couvrir à proximité immédiate de l'appareil en fonctionnement.
• Ne placez aucun objet métallique autre que les récipients de chauffe adaptations. Il risquerait en effet de chauffer, fondre ou brûler si la plaque était activée de manière non intentionnelle ou qu'elle était encore chaude.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Les objets métalliques tels que couteaux, fourchettes, cuillères et couvercles ne doivent pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne chauffez pas les bords de la surface vitrocéramique avec une casserole ou tout autre objet. Assurez-vous que l'appareil dispose d'une ventilation suffisante.
• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas et ne laissez pas de casseroles vides sur la table de cuisson.
• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique : éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• MISE EN GARDE: Risque d'incendie: n'entreposez aucun objet sur la surface de cuisson.
• Ne placez jamais de récipients chauds au-dessus du bandeau de commande.

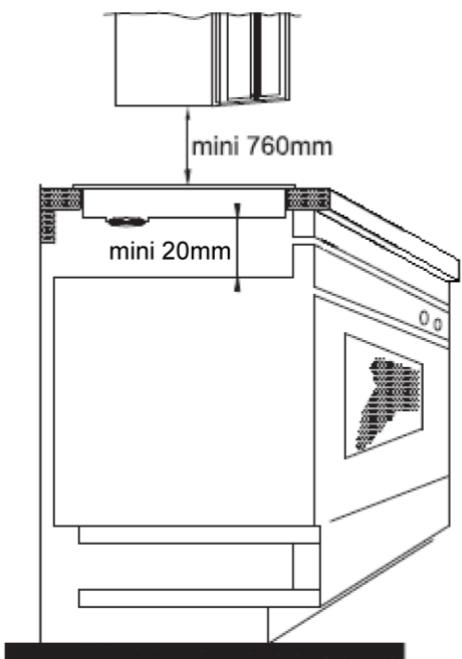

• Si un tiroir est situé sous l'appareil encastré, maintenez un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans ce tiroir. Les évventuels casiers à couverts doivent être en matériel résistant à la chaleur.

Précautions en cas de défaillance de l'ordinateur

• Si un défaut est constaté, débranchez l'appareil et coupez l'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécifique. N'ouvrez en aucun cas l'appareil vous-même.

Autres protections

• Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
• N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

NE PAS UTILISER D'ACCESSOIRES AMOVIBLES INTERMEDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON ADAPTEES A L'INDUCTION. RISQUES DE BRULURES ET DE DETERIORATION DE LA TABLE.

Nos emballages/produits peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.quefairedemesdechets.fr

Mises en garde importantes

• Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appare
• Si le câble d'alimentation est endommagé, il doit être remplacé
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacité appareil en toutes sécurité et avoir compris les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas être réalisés par les enfants sans surveillance.
• MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés.
• MISE EN GARDE : Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'éteindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvrez les flammes, par exemple, à l'aide d'un couvercle ou d'une couverture ignifugée.
• MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.
• MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocolélectrique.
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minute extérieure ou par un système de commande à distance séparé.

Ne pas utiliser d'appareil de nettoyage à la vapeur.

Caractéristiques techniques

Type	TIH470FLEXI
Puisance Totale	7400 W
Consommation d'énergie de la table de cuisson EChob**	172.8 Wh/kg
Foyer avant gauche	200x190 mm
Détection minimum	Ø 100 mm
Puisance nominale*	1400 W
Puisance du booster*	1850 W
Catégorie de la casserole standard**	C
Consommation d'énergie ECw**	172.7 Wh/kg
Foyer arrêté gauche	200x190 mm
Détection minimum	Ø 100 mm
Puisance nominale*	1400 W
Puisance du booster*	1850 W
Catégorie de la casserole standard**	C
Consommation d'énergie ECw**	172.7 Wh/kg
Foyer arrêté droit	Ø 180 mm
Détection minimum	Ø 100 mm
Puisance nominale*	1400 W
Puisance du booster*	1850 W
Catégorie de la casserole standard**	B
Consommation d'énergie ECw**	164.0 Wh/kg
Foyer avant droit	Ø 180 mm
Détection minimum	Ø 100 mm
Puisance nominale*	1400 W
Puisance du booster*	1850 W
Catégorie de la casserole standard**	A
Consommation d'énergie ECw**	181.6 Wh/kg

• La puissance peut varier en fonction des dimensions et des matériaux des casseroles. ** calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

	Ø Zone	Ø Inducteurs	« 9 »	Booster
Avant gauche	Flexi-zone	Flexi-zone	2800 W	3700 W
Arrière gauche
Arrière droit	180 mm	175 mm	1400 W	1850 W
Avant droit	180 mm	175 mm	1400 W	1850 W

Affichage

Affichage

Désignation

Fonction

Zero

La zone de chauffe est activée

1...9

Niveau de puissance

Choix du niveau de cuisson

Détection de casserole

Récipient manquant ou inapproprié

Message d'erreur

Défaut de circuit électronique

Chaleur résiduelle

La zone de cuisson est chaude

Verrouillage

La table est sécurisée

Bridge

2 zones de cuisson sont combinées.

Booster

La puissance turbo est activée.

Ventilation

Le ventilateur de refroidissement a un fonctionnement entièrement automatique. Il se met en route à petite vitesse dès que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dès que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées. Utilisez uniquement des produits spécifiques pour nettoyer la vitrocéramique.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour, produit des courants induits dans le fond ferromagnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffe.

Bien entendu le récipient doit être adapté :

• Sont recommandés tous les récipients métalliques ferromagnétiques (à vérifier éventuellement avec un petit aimant) tels que : cocotte en fonte, poèle en fer noir, casserole métalliques émaillées, en inox à semelle ferromagnétique...
• Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le récipient n'est pas adapté à la table de cuisson, le symbole ( ) reste affiché.

Touchesensitive

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale, n'appuyez que sur une seule touche à la fois.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

• Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer 2s sur [ ① ]	[ 0 ]
Arrêtier	appuyer 2s sur [ ① ]	aucun ou [ H ]
• Enclencher / arrêtier une zone de chauffe :
Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche	[ 0 ]
	sélection de la zone
Augmenter	appuyer sur [ + ]	[ 1 ] jusqu'à [ 9 ]
Diminuer	appuyer sur [ - ]	[ 9 ] jusqu'à [ 1 ]
Arrêtier	appuyer sur [ - ]	[ 0 ] ou [ H ]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Détection de récipient

La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [ ] apparaît. Le [ ] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le réseau est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [ ] apparait. Le [ ] disparaît lorsque le réseau est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilisation, éteignez la zone de chauffe. Ne laissez pas la détection de casserole [ ] active.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Fonction minuterie

La minuterie peut être affectée simultanément à tous les foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.

• Réglage ou modification de la durée de cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner	Appuyer sur la touche sélection de la zone	afficheur allumé
Augmenter	Appuyer sur [+] ou [-]	[1] ... [9] [P]
Sélectionner « Minuterie »	Appuyer simultanément sur [+] et [+]	[00]
Diminuer la durée	Appuyer sur [-]	[30] passée à 29,28,27,...
Augmenter la durée	Appuyer sur [+]	[00] passée à 01,02,03...

Après quelques secondes, le voyant de contrôle passe de « clignotement » à « fixe ». La durée est sélectionnée et le décompte démarre.

• Arrête la fonction minuterie cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyer sur la touche	L'afficheur de la
	sélection de la zone	zone s'allume
Sélectionner « Minuterie »	Appuyer simultanément	Temps restant
	sur [ - ] et [ + ]
Désactiver « Minuterie »	Appuyer sur [ - ]	Passe à [ 00 ]
		puis s'éteint

Lorsque plusieurs minuteries sont activées, il suffit de répéter l'opération.

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

Minuterie utilisée hors cuisson :

Action	Bandeau de commande	Afficheur
Activer la table de cuisson	Appuyer 2s sur [ ① ]	Voyants de zone allumés
Sélectionner « Minuterie »	Appuyer simultanément sur [ - ] et [ + ]	[ 00 ]
Diminuer la durée	Appuyer sur [ - ]	[ 00 ] passée à 30,29…
Augmenter la durée	Appuyer sur [ + ]	[ 00 ] passée à 01,02…

Après 20 secondes, les afficheurs s'éteignent mais la minuterie continue.

Dès que le temps sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit. Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche. La table s'éteint.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

Verrouillage:

Action	Bandeau de commande	Afficheur
Mise en route	Appuyer 2s sur [ ① ]	[ 0 ] ou [ H ]
Verrouiller la table	Appuyer simultanément sur [ - ] et la touche sélection zone droite	[ 0 ] ou [ H ]
	Ré-appuyer sur la touche de sélection de la zone	[L ]

Action

Mise en route Déverrouiller la table

Bandeau de commande

Appuyer 2s sur [①]

Appuyer simultanément

sur [ - ] et la touche sélection

de la zone droite

Ré-appuyer sur [ - ] seul

Afficheur

[L]

[0] ou [H]

Les afficheurs sont éteints

Fonction booster

La fonction booster [P] octroie un renforcement de puissance à la zone de cuisson sélectionnée.

Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 5 minutes avec une puissance nettement plus élevée.

Le booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.

• Enclencher/arrêter la fonction booster :

Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche sélection de la zone	[0]
Augmenter	appuyer sur [+]	[1] jusqu'à [9]
Enclencher le booster	appuyer sur [+]	[P]
Stopper le booster	appuyer sur [ - ]	[9]

Fonction bridge

Cette fonction permet de combiner les 2 zones de gauche avec les mêmes fonctionnalités qu'une seule zone.

Action	Bandeau de commande	Afficheur
Mis en route	Appuyer 2s sur [ ① ]	[ 0 ] ou [ H ] sur les 4 afficheurs
Activer le bridge	Appuyer sur les 2 zones de gauche	[ 0 ] sur la zone avant et [ ∏ ] sur la zone arrière.
Augmenter le bridge	Appuyer sur [ + ]	[ 1 à 9 ]
Enclencher le booster	Appuyer sur [ + ]	[P]
Arrêtier le bridge	Appuyer sur les 2 zones de gauche	[ 0 ] ou [ H ] sur les 2 zones

Qualité des casseroles

Matériaux adaptations : acier, acier émaillé, fonte, aluminium ou inox à fond ferromagnétique,

Matériaux non adaptations : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelaine

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction régée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassétoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie, oeufs, saucissesGoulasch, roulades, tripes
7 à 8	CuireFrière	Pommes de terre, beignets, galettes
9	Frière,Porter à ébullition	Steaks, omeletteseau
P	Frière, Porter à ébullition	Porter à ébullition des quantitésimportantes d'eau

Nettoyage et entretien

Avant de nettoyer la plaque de cuisson, vérifie qu'elle est débranchée et qu'elle est froide afin d'éviter tout risque de brûlure.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression »
• N'utiliser pas d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasif ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

Que FAIRE en cas de probleme

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

La table est mal connectée au réseau électrique - Le fusible de protection a sauté Vérifiez si le verrouillage n'est pas activé - Les touches sensitives sont couvertes d'eau ou de graisse - Un objet est posé sur les touches sensitives

Le symbole [U] s'affiche :

Il n'y a pas de casserole sur la zone de cuisson. Le récipient utilisé n'est pas compatible avec l'induction. Le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson.

L'une des zones ou l'ensemble du plan de cuisson s'arrêtent :

Le système de sécurité a fonctionné. Ce système de sécurité s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe pendant un certain temps. Ce système de sécurité s'actionne également lorsqu'une ou plusieurs touches sensitives sont couvertes. La casserole est vide et son fond a surchauffé. La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe.

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• Ce n'est pas un defaulted, le ventilateur continue de protéger l'électronique de l'appareil. La soufflerie s'arrête automatiquement.

Le symbole [l] s'affiche :

Se référer au chapitre verrouillage du bandeau de commande.

Le symbol [ER03] s'affiche :

• Un objet ou un liquide recouvre les touches de la commande. Le symbole disparait une fois les touches libérées ou nettoyées.

Le symbole [e2]ou [eh]s'affiche :

La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [E3] s'affiche :

La casserole n'est pas adaptée, changez de casserole.

Le symbole [E5] s'affiche :

• Réseau électrique défectueux. Contrôlez la tension du réseau électrique.

Le symbole [E6] s'affiche :

• Réseau électrique défectueux. Contrôlez la fréquence du réseau électrique.

Le symbole [E8] s'affiche :

L'entrée d'air du ventilateur est obstruée, libérez-la.

Le symbole [U400] s'affiche :

La table est mal connectée au réseau. Vérifiez le branchement et rebranchez la table.

Important

L'installation et la maintenance de l'appareil doivent être effectuées exclusivement par des TECHNICIENS QUALIFIES et en accord avec les règles de sécurité locales.

Le non-respect de ces conditions entraîne la perte de la garantie.

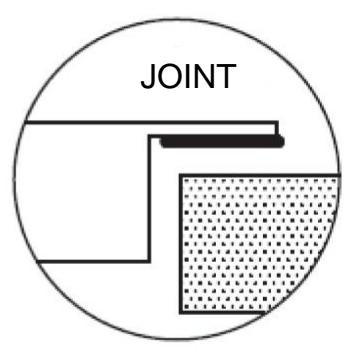

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement

• Pour la découpe du plan de travail se référer au schéma ci-dessous. La distance entre la table de cuisson et le mur doit être au minimum de 50mm. Le plan de travail doit avoir une épaisseur minimum de 30mm et doit être thermo résistant.

• La table de cuisson est un appare e. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100^).
• Les baguettes de bord murales doivent être thermorésistantes.
• Ne pas installer la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• Si un tiroir est installé sous l'appareil, maintenir un écart d'au moins 20 mm entre le fond du tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation et ainsi un bon refroidissement de l'électronique.

• Attention: L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimum de 760 mm.
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir. Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le champ de la découverte, appliquer un vernis ou une colle spéciale.
• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.

L'installation électrique doit être effectuée conformément aux instructions du fabricant. Une mauvaise installation peut causer des préjudices et des dommages aux personnes, animaux ou biens matériels, pour lesquels le fabricant décline toute responsabilité.

Avant d'effectuer toute action sur la partie électrique de l'appareil, il doit être débranché du réseau électrique.

La connexion à un bon réseau de terre est absolument essentielle.

Le fabricant décline toute responsabilité pour tout inconvénient causé par le défaut du respect de cette règle.

La table doit être installée par un électricien qualifié en conformité avec toutes les normes électriques et d'installation en vigueur.

Avant d'effectuer la connexion au réseau électrique, vérifie que la tension de l'appareil (indiquée sur la plaque signalétique de l'appareil) correspond à la tension disponible du réseau. Le câblage du réseau électrique doit être capable de supporter la puissance nécessaire à l'appareil (également indiquée sur la plaque signalétique).

Cet appareil doit être branché par une personne compétente et être protégé par un disjoncteur différentiel bipolaire. Tous les fils d'alimentation en courant électrique ainsi que le fil de terre doivent être résistants à une température ambiant de 75°C.

Précautions

• La table doit être installée par une personne qualifiée. N'essayez jamais d'installer l'appareil vous-même.
• La table vitrocéramique ne doit pas être installée au-dessus d'un réfrigérateur, congélateur, lave-vaisselle ou sèche-linge. Installez la table vitrocéramique à l'écart des sources de chaleur telles qu'un four ou des rayons de soleil.
• La table doit être installée de façon à ce que le rayonnement de la chaleur soit optimal. Le mur et la zone au-dessus de la table doivent être résistants à la chaleur.
• Pour éviter tout dommage, les joints et tous les éléments en contact avec la table doivent être résistants à la chaleur.

Branchement au réseau électrique

Cet appareil n'est donc qu'elles ne saient pas leur alimentation en 230 V~ 50/60 Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pointets en laiton situés dans le boîtier de branchement.

Monophasé 230V~1P+N:

Mettre un pontet entre les plots N1 et N2 et entre L1 et L2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot N1 ou N2.

Visser la phase L aux plots L1 ou L2.

Biphasé 400V~2P+N:

Mettre un pontet entre les plots N1 et N2

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot N1 ou N2.

Visser la phase L1 sur le plot L1 et la phase L2 sur le plot L2.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phases + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6

Attention! Un vissage trop important risque d'endommager le pas de vis. Veillez également à bien engager les fils.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local), 7j/7 et 24h/24.

Hotline vanden borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h, et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
