NGO-CPL200PDUO - Adaptateur réseau CPL NET GENERATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau CPL
Marque	NET GENERATION
Modèle	NGO-CPL200PDUO
Débit maximal	200 Mbps
Standard CPL	HomePlug AV 1.1 (compatible HomePlug 1.0)
Circuit intégré	Intellon INT6400
Bande de modulation	2 MHz à 30 MHz
Types de modulation	QAM 1024/256/64/16/8, QPSK, BPSK, ROBO
Cryptage	128-AES
Indicateurs lumineux	Power, Ethernet (liaison/activité), Data (liaison CPL/activité)
Boutons	RST (réinitialisation), SECURITY (réglage mot de passe réseau)
Consommation électrique	3.5 W max
Tension d'alimentation	100 V ~ 240 V AC, 50/60 Hz
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Certifications	CE, UL, FCC Part 15 Class B, RoHS
Dimensions (L × H)	132 × 67 × 41 mm
Poids	223 g
Fonctions principales	Plug & Play, compatible HD TV, transfert haut débit, raccordement bornes Wi-Fi, accès internet, partage de fichiers, diffusion audio/vidéo
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Utiliser uniquement dans un environnement intérieur sec. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente.
Informations générales	Connexion fiable pour ordinateurs, imprimantes, NAS, caméras, consoles de jeux et autres appareils multimédia.

FOIRE AUX QUESTIONS - NGO-CPL200PDUO NET GENERATION

Comment installer l'adaptateur CPL NET GENERATION NGO-CPL200PDUO ?

Branchez l'adaptateur directement sur une prise murale (évitez les multiprises). Connectez-le à votre routeur via le câble Ethernet fourni. Répétez l'opération avec un second adaptateur dans la pièce souhaitée. Les deux appareils s'appaireront automatiquement grâce à la technologie Plug & Play.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que la prise murale est alimentée. Testez une autre prise. Si le problème persiste, appuyez sur le bouton RST pendant 10 secondes pour réinitialiser l'appareil. Si aucun voyant ne s'allume, contactez le support technique.

Comment sécuriser mon réseau CPL ?

Appuyez sur le bouton SECURITY de chaque adaptateur pendant 2 secondes pour générer un mot de passe réseau crypté 128-AES. Cela empêche tout accès non autorisé à votre réseau électrique.

Quel est le débit maximal et la portée de cet adaptateur ?

Le débit théorique maximal est de 200 Mbps (norme HomePlug AV). En pratique, le débit dépend de la qualité du câblage électrique et de la distance. La portée peut atteindre jusqu'à 300 mètres sur le réseau électrique.

Puis-je connecter une console de jeux ou une Smart TV ?

Oui, l'adaptateur est compatible avec tout appareil disposant d'un port Ethernet : consoles de jeux, Smart TV, décodeur, etc. Il supporte le streaming HD TV et les jeux en ligne.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Insérez un trombone ou un objet pointu dans le trou RST et maintenez enfoncé pendant 10 secondes. Les voyants clignoteront puis l'appareil redémarrera avec les paramètres par défaut.

Est-ce que cet adaptateur fonctionne avec d'autres marques CPL ?

Oui, il est compatible avec tout adaptateur certifié HomePlug AV ou HomePlug 1.0. Pour des performances optimales, utilisez de préférence des adaptateurs de la même norme.

Quels sont les voyants et que signifient-ils ?

Power : vert fixe = sous tension ; Ethernet : orange clignotant = activité ; Data : vert fixe = liaison CPL établie, clignotant = transfert de données.

Puis-je brancher l'adaptateur sur une multiprise ?

Il est déconseillé de brancher l'adaptateur sur une multiprise ou un parasurtenseur, car cela peut réduire les performances et la stabilité du signal CPL. Branchez-le directement sur une prise murale.

Que faire si la connexion est lente ou intermittente ?

Vérifiez que les adaptateurs sont sur le même réseau électrique et éloignez-les d'appareils générant des interférences (chargeurs, moteurs). Réinitialisez les deux adaptateurs en appuyant sur RST pendant 10 secondes. Si le problème persiste, réduisez la distance entre eux.

MODE D'EMPLOI NGO-CPL200PDUO NET GENERATION

Plug & Play & Compatible Audio & Video (HD TV) Transfert haut débit jusqu'à 200 Mbit/s Possibilité de raccorder des bornes Wi-Fi Accès internet haut débit, transfert et partage de fichiers ainsi que diffusion audio et vidéo Connexion fiable et efficace pour les ordinateurs et les périphériques tels que imprimantes, NAS, caméras, consoles de jeux et autres appareils multimédia.

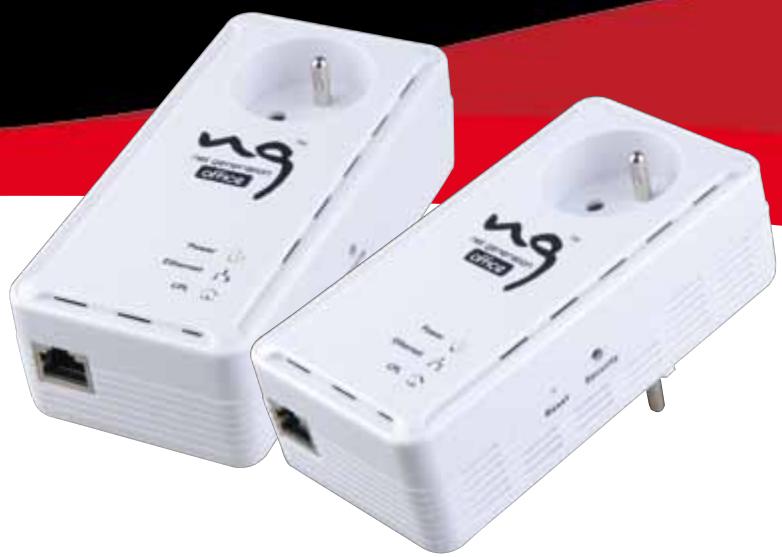

Caractéristiques

• Circuit intégré : Intellon INT6400
• Protocoles :
• Conforme HomePlug AV 1.1
• Coexistant avec HomePlug 1.0
• Débit maximal : 200 Mbps
• Bande de Modulation : 2MHz~30MHz
• Types de Modulation : QAM 1024/256/64/16/8, QPSK, BPSK et ROBO
• Cryptage: 128-AES
• Indicateurs lumineux :
• Power / Alimentation
• Ethernet : liaison Ethernet et activités
• Data / Données : liaison CPL et activités
• Boutons :
• RST: Restaure la configuration par défaut
• SECURITY: Réglage du mot de passe réseau
• Consommation : 3.5 W (Max.)
• Température de fonctionnement: 0^ 40^
• Humidité de fonctionnement : 10%~90% sans condensation
• Tension d'alimentation : 100 V~240 V alternatif, 50Hz~60Hz
• Certifications : CE, UL, FCC Part 15 Class B Conforme RoHS
• Dimensions (L × H) : 132 × 67 × 41 ~mm
• Poids: 223 g

200 Mbit/s

HomePlug AV1.0

Compatible HD TV
