Type de produit	Récepteur GPS
Modèles compatibles	GR-213U (USB), GR-213 (RS232)
Connecteurs	USB (modèle U), RS232 femelle PS2 (modèle R)
Dimensions (estimation)	70 x 50 x 20 mm
Poids (estimation)	50 g
Alimentation	5 V via port USB ou PS2
Fonctions principales	Réception GPS, recherche et fixation de position, transfert de données série
Indicateur LED	Orange fixe : recherche satellites ; orange clignotant : position fixée
Logiciel inclus	GPSViewer (Windows)
Configuration requise	Port COM, baudrate 4800 bps
Systèmes d'exploitation supportés	Windows (via pilote USB)
Installation	Installer le pilote USB (modèle U) puis connecter ; pour RS232, connecter directement
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Sécurité	Éviter les chocs, l'humidité et les températures extrêmes
Pièces détachées et réparabilité	Câble USB, câble RS232, CD d'installation ; réparation par un professionnel
Informations générales	Marque HOLUX, modèle GR-213, catégorie GPS ; notice disponible en PDF

FOIRE AUX QUESTIONS - GR-213 HOLUX

Comment installer le pilote USB du HOLUX GR-213U ?

Insérez le CD d'installation et exécutez le programme d'installation du pilote. Une fois installé, connectez le récepteur au port USB. Vérifiez dans le Gestionnaire de périphériques sous 'Ports COM & LPT' que le périphérique 'HOLUX GPS USB (Com#)' apparaît.

Que signifie la LED orange sur le GR-213 ?

La LED orange fixe indique que le récepteur recherche des satellites. Lorsqu'elle clignote, la position est fixée et le récepteur est prêt à l'emploi.

Comment configurer le logiciel GPSViewer ?

Double-cliquez sur GPSViewer.exe, puis cliquez sur 'Configurer le baudrate et le port Scan Com'. Réglez le baudrate sur 4800 et cliquez sur 'Scan' pour détecter le port COM. Sélectionnez le port correct et ouvrez la connexion.

Mon GR-213 n'est pas reconnu par l'ordinateur, que faire ?

Vérifiez que le pilote est correctement installé. Pour le modèle USB, allez dans le Gestionnaire de périphériques et cherchez un périphérique 'HOLUX GPS USB (Com#)'. S'il n'apparaît pas, réinstallez le pilote ou essayez un autre port USB. Pour le modèle RS232, assurez-vous que le câble est bien branché.

Quel baudrate utiliser avec le GR-213 ?

Le baudrate recommandé est de 4800 bps, comme indiqué dans le logiciel GPSViewer.

Le GR-213 est-il compatible avec Windows 10 ?

Le récepteur est compatible avec Windows via le pilote fourni. Si le pilote n'est pas reconnu sous Windows 10, essayez de l'exécuter en mode de compatibilité ou téléchargez les pilotes mis à jour sur le site de HOLUX.

Comment tester le fonctionnement du récepteur GPS ?

Utilisez le logiciel GPSViewer. Après avoir sélectionné le bon port COM et le baudrate, ouvrez la connexion. Le statut GPS s'affichera, indiquant la recherche ou la fixation de satellites.

Puis-je utiliser le GR-213 avec un PDA ?

Oui, le modèle RS232 peut être connecté à un PDA via le port PS2. Utilisez l'outil 'Scan' de GPSViewer pour détecter le port COM de votre PDA.

Comment nettoyer le récepteur GPS ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de produits liquides ou abrasifs. Évitez de toucher les connecteurs.

Où puis-je trouver la notice complète du GR-213 ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également recevoir une version traduite en indiquant votre langue et votre email.

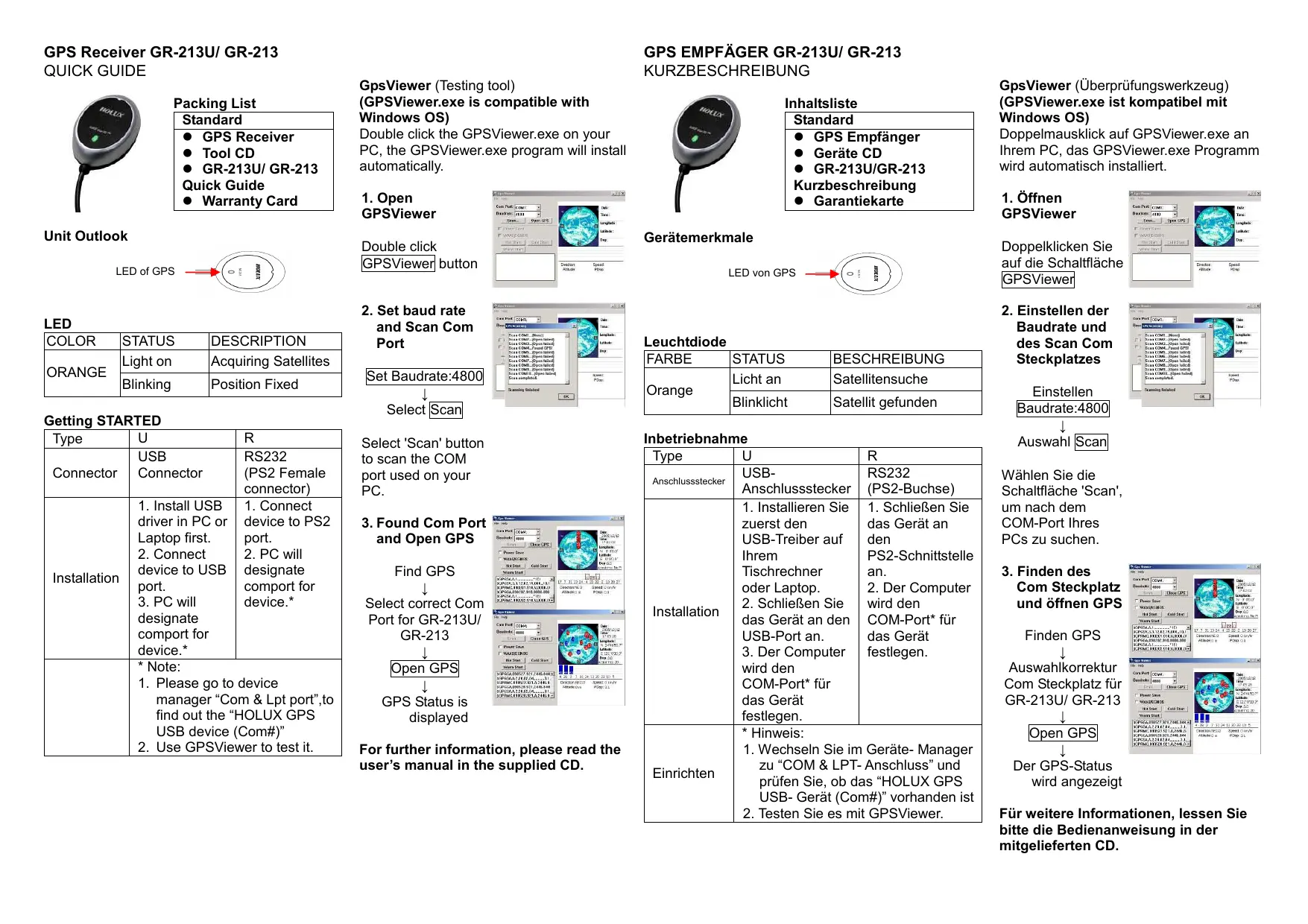

MODE D'EMPLOI GR-213 HOLUX

• Récepteur GPS CD Outil GR-213U/GR-213

Manuel - Carte de garantie

Caractéristiques des unités

LED de GPS

DEL

COULEUR	ETAT	SIGNIFICATION
Orange	Allumé	Recherche des satellites
	Clignotant	Position fixée

DEMARRAGE

Type	U	R
Connecteur	Connecteur USB	RS232 (Connecteur femelle PS2)
Installation	1. Installez tout d'abord le pilote USB sur votre PC ou ordinateur portable. 2. Reliez l'appareil au port USB. 3. PC désignera le port de communication pour l'appareil.*	1. Reliez l'appareil au port PS2. 2. PC désignera le port de communication pour l'appareil .*
Installation	* Remarques: 1. Allez sur « Port COM & LPT » dans le gestionnaire de périphériques et vérifie si le périphérique HOLUX GPS USB (Com#) est présente. 2. Utilisez GPSViewer pour le tester.

GPSViewer (Outil de test)

(GPSViewer. exe est compatible avec Windows OS)

Double cliquez sur le GPSViewer. exe installé sur le PC, alors le programme GPSViewer. exe démarre aussitôt.

1. Ouvrir

GPSViewer

Double-cliquez sur le bouton GPSViewer

1. Configurer le baudrate et le port Scan Com

Configurer Baudrate: 4800 Choisir Scan

Appuyez sur le bouton 'Scan'

(Détector) pour détecter le port COM utilisé par votre ANP

(Assistant Numérique Personnel)

1. Retrouver le Port COM et ouvrir GPS

Retrouver GPS

Choisir le correct Port Com du

GR-213U / GR-213

Le statut GPS est affiché

Pour plus d'informations, veuillez vous référer au Manuel d'utilisateur fourni ensemble avec le CD d'installation.
