Type de produit	Enceinte acoustique
Caractéristiques techniques principales	2 voies, haut-parleur de graves de 6,5 pouces, haut-parleur d'aigus de 1 pouce
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	35 x 22 x 28 cm
Poids	7,5 kg
Compatibilités	Amplificateurs compatibles avec enceintes passives
Type de batterie	Non applicable
Tension	Non applicable
Puissance	150 Watts RMS, 300 Watts en crête
Fonctions principales	Restitution sonore de haute qualité, utilisation en home cinéma ou en système audio
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées selon le revendeur
Sécurité	Ne pas exposer à l'humidité excessive, éviter les surcharges d'amplification
Informations générales utiles	Idéale pour les audiophiles et les amateurs de cinéma à domicile

FOIRE AUX QUESTIONS - REFERENCE 860W INFINITY

Quels sont les composants inclus dans la boîte de l'INFINITY REFERENCE 860W ?

La boîte de l'INFINITY REFERENCE 860W comprend l'alimentation, un câble d'alimentation, des vis de montage et un manuel d'utilisation.

Comment installer l'INFINITY REFERENCE 860W dans mon boîtier ?

Pour installer l'INFINITY REFERENCE 860W, fixez l'alimentation dans l'emplacement prévu de votre boîtier à l'aide des vis fournies, puis connectez les câbles d'alimentation aux composants de votre PC.

Quel type de câbles d'alimentation sont fournis avec l'INFINITY REFERENCE 860W ?

L'INFINITY REFERENCE 860W est livré avec des câbles d'alimentation ATX, des câbles PCIe pour les cartes graphiques, des câbles SATA et des câbles Molex.

Que faire si l'INFINITY REFERENCE 860W ne s'allume pas ?

Vérifiez que tous les câbles sont correctement connectés, que l'alimentation est branchée sur une prise fonctionnelle et que l'interrupteur à l'arrière de l'alimentation est en position 'ON'.

Comment savoir si l'INFINITY REFERENCE 860W est défectueux ?

Si l'alimentation ne s'allume pas après avoir vérifié les connexions, ou si vous entendez des bruits étranges comme des cliquetis, il se peut qu'elle soit défectueuse. Dans ce cas, contactez le service client.

L'INFINITY REFERENCE 860W est-elle compatible avec tous les boîtiers ?

L'INFINITY REFERENCE 860W est compatible avec la plupart des boîtiers ATX standard, mais il est recommandé de vérifier les dimensions de votre boîtier pour garantir un bon ajustement.

Quels sont les systèmes de protection inclus dans l'INFINITY REFERENCE 860W ?

L'INFINITY REFERENCE 860W est équipé de protections contre les surcharges, les surtensions, les courts-circuits et la surchauffe, assurant une utilisation sécurisée.

Comment entretenir l'INFINITY REFERENCE 860W ?

Pour entretenir l'INFINITY REFERENCE 860W, assurez-vous de le garder propre et exempt de poussière. Vérifiez régulièrement les ventilateurs et nettoyez-les si nécessaire.

Où trouver le manuel d'utilisation de l'INFINITY REFERENCE 860W ?

Le manuel d'utilisation est inclus dans la boîte. Vous pouvez également le télécharger depuis le site web du fabricant.

Quelle est la garantie de l'INFINITY REFERENCE 860W ?

L'INFINITY REFERENCE 860W est généralement couvert par une garantie de 5 ans, mais cela peut varier selon le vendeur. Consultez les conditions de garantie fournies avec le produit.

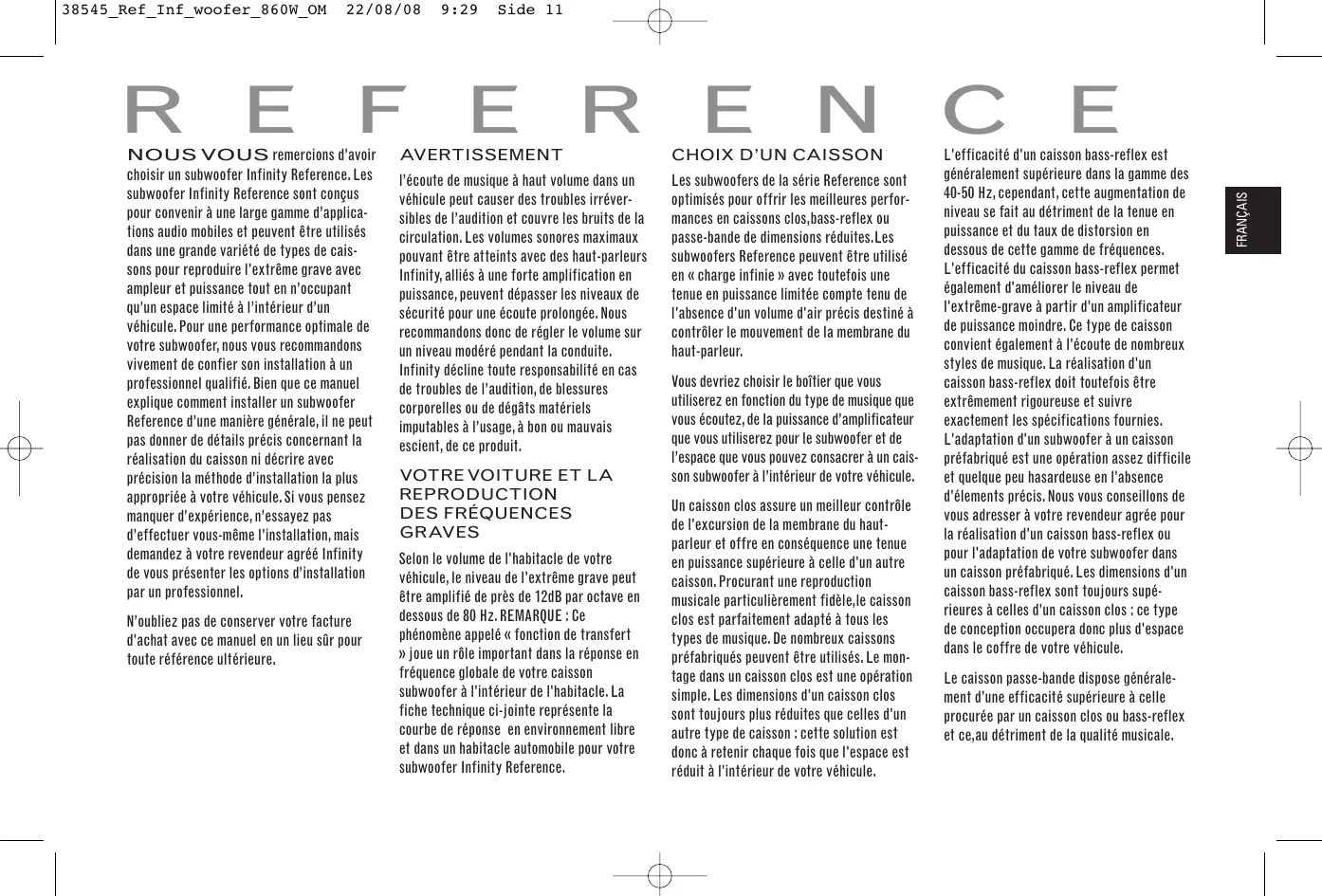

MODE D'EMPLOI REFERENCE 860W INFINITY

NOUS VOUS remercions d'avoir désirir un subwoofer Infinity Reference. Les subwoofer Infinity Reference sont concus pour convenir à une large gamme d'appli-cations audio mobiles et peuvent être utilisés dans une grande variété de types de caissons pour reproductive l'extrème grave avec ampleur et puissance tout en n'occupant qu'un espace limite à l'intérieur d'un vehicule. Pour une performance optimale de votre subwoofer, nous vous recommendons vivement de confier son installation à un professionnel qualifié. Bien que ce manuel explique comment installer un subwoofer Reference d'une manière générale, il ne peut pas donner de détails précis concernant la réalisation du caisson ni décrire avec précision la méthode d'installation la plus appropriée à votre vehicule. Si vous pensez manquer d'expérience, n'essayez pas d'effectuer vous-même l'installation, mais demandez à votre revendeur agrée Infinity de vousprésenter les options d'installation par un professionnel.

N'oubliez pas de conserver votre facture d'achat avec ce manuel en un lieu sur pour toute referencia ultérieure.

AVERTISSEMENT

l'écoute de musique à haut volume dans un vehicule peut cause des troubles irréversibles de l'audition et couvre les bruits de la circulation. Les volumes sonores maximaux pouvant être atteints avec des haut-parleurs Infinity, alliés à une forte amplification en puissance, peuvent dépasser les niveaux de sécurité pour une écoute prolongée. Nous recommendons donc de régler le volume sur un niveau modéré pendant la conduite. Infinity décline toute responsabilité en cas de troubles de l'audition, de blessures corporelles ou de dégats matériels imputables à l'utilisation, à bon ou mauvais escient, de ce produit.

VOTRE VOITURE ET LA REPRODUCTION DES FREQUENCES GRAVES

Selon le volume de l'habitacle de votre vehicule, le niveau de l'extrème grave peut être amplifié de pres de 12dB par octave en dessous de 80 Hz. REMARQUE: Ce phénomène appelé « fonction de transfert » joue un role important dans la réponse en fréquence globale de votre caisson subwoofer à l'intérieur de l'habitacle. La fiche technique ci-jointe représentée la courbe de réponse en environnement libre et dans un habitacle automobile pour votre subwoofer Infinity Reference.

CHOIX D'UN CAISSON

Les subwoofer de la série Reference sont optimisés pour offrir les mêilles performances en caissons clos, bass-reflex ou passée-bande de dimensions réduites. Les subwoofer Reference peuvent être utilisé en « charge infinie » avec toute fois une tenue en puissance limitée compte tenu de l'absence d'un volume d'air précis destiné à contröler le mouvement de la membrane du haut-parleur.

Vous devriez besoinir le boitier que vous utiliserez en fonction du type de musique que vous écoutez, de la puissance d'amplificateur que vous utiliserez pour le subwoofer et de l'espace que vous pouvez consacrer à un caisson subwoofer à l'intérieur de votre vehicule.

Un caisson clos assures un meilleur contrôle de l'excursion de la membrane du haut-parleur et offre en conséquence une tenue en puissance supérieure à celle d'un autre caisson. Procurant une reproduction musicale particulièrement fidèle, le caisson clos est parfaitement adapté à tous les types de musique. De nombreux caissons préfabriqués peuvent être utilisés. Le montage dans un caisson clos est une opération simple. Les dimensions d'un caisson clos sont toujours plus réduites que celles d'un autre type de caisson : cette solution est donc à retenir chaque fois que l'espace est réduit à l'intérieur de votre vehicule.

L'efficacité d'un caisson bass-reflex est généralement supérieure dans la gamme des 40-50 Hz, cependant, cette augmentation de niveau se fait au detriment de la tenue en puissance et du taux de distorsion en dessous de cette gamme de fréquences. L'efficacité du caisson bass-reflex permet également d'améliorer le niveau de l'extrème-grave à partir d'un amplificateur de puissance moindre. Ce type de caisson convient également à l'écoute de nombreux styles de musique. La réalisation d'un caisson bass-reflex doit toutefois être extrémement rigoureuse et suivre exactement les spécifications fournies. L'adaptation d'un subwoofer à un caisson préfabriqué est une opération assez difficile et celui peut hasardeuse en l'absence d'élements précis. Nous vous conseillons de vous adresser à votre revendeur agrée pour la réalisation d'un caisson bass-reflex ou pour l'adaptation de votre subwoofer dans un caisson préfabriqué. Les dimensions d'un caisson bass-reflex sont toujours supérieures à celles d'un caisson clos : ce type de conception occupera donc plus d'espace dans le coffre de votre vehicule.

Le caisson passe-bande dispose généralement d'une efficacité supérieure à cette procuée par un caisson clos ou bass-reflex et ce, au détriment de la qualité musicale.

Cette conception est toutfois a retenir si voiture préoccupation principale est d'obtenir un niveau de pression acoustique elevé (SPL). La conception d'un caisson passabande est une tâche très délicate qui nécessite un ordinateur équipé d'un logiciel spécifique. Si vous étés un installerateur experimenté ou si vous possédez une certaine expérience dans le domaine du travail du bois, vous souhaïterez peut être réalisier le caisson spécifique dans la section « Spécifications » de ce manuel.

Les dimensions d'un caisson passé-bande sont en général assez importantes : ce type de caisson occupera donc une place non négligeable à l'intérieur de votre vehicule.

LIMITATIONS EN MATIÈRE DETENUE EN PUISSANCE

La tenue en puissance d'un subwoofer dépend de sa capacité de dissipation thermique et des limites d'exercussion maximale de sa membrane. Une fois que la bobine mobile du haut-parleur se déplace en dehors de la structure magnétique, la puissance ne peut plus être convertie en mouvement et toute la puissance de l'amplificateur est convertie en chaleur dans la bobine. Cet échauffement de la bobine mobile est le facteur le plus préjudiciable à la longévité du haut-parleur. Etant donné que l'exercursion de la membrane du haut-parleur varie en fonction du type de caisson la tenue en puissance varie d'un type de caisson à l'autre.

Les caissons clos procurent le meilleur contrôle du mouvement du haut-parleur : l'air retenu à l'intérieur du caisson agit en effet comme un système d'amortissement (effet de dessort) limitant les excursions intempétimes de la membrane. Un caisson de grande taille permet une excursion plus importante de la membrane et une réponse en fréquence plus étendue dans l'extreme grave. Le volume du caisson ne doit toutefois jamais excesser le Vas du haut-parleur faute de quoi ce dernier fonctionnerait en «charge infinie» rendant ainsi la présence d'un caisson totalement inutil.

Les caissons bass-reflex et passer-bande disposent de l'excursion la plus limite pour un maximum d'energie acoustique develloppee. Ceci est rendu possible grace a la presence d'un event accorded qui vient renforcer I'energie acoustique develloppee par le subwoofer. La pression develloppee par I'event fournit une charge acoustique sur la membrane du haut-parleur limitant ainsi son excursion a la frquence d'accord du caisson. Cependant, les caissons a events n'assurent pas un bon controle du mouvement de la membrane en dessous de la frquence d'accord: une conception rigoureuse est donc extremente importance. Un caisson passse-bande develloppe un maximum d'energie acoustique pour un minimum d'excursion de membrane a condition d'utiliser un filtre subsonique.

• La surchauffe d'une bobine mobile conduitant généralement à sa destruction est souvent provoquée par le fonctionnement d'un amplificateur au-delà de ses capacités de puissance (phénomène connu comme « écritage »). Un signal fortement écrêté (signal carré) contient pres de deux fois la puissance d'une onde sinusoidale pure au même niveau. Une reproduction déformée des graves à fort niveau est généralement une indication de l'écritage de l' amplificateur

a qui I'on demande de développer une puissance supérieure à ses limites.

L'utilisation d'un subwoofer en « charge infinie » autorise une excursion de membrane supérieure à celle obtenue avec le même haut-parleur installé dans un caisson. Par conséquent, la tenue en puissance du subwoofer utilisé en « charge infinie » est généralement deux fois moins élevée que celle du même haut-parleur utilisé dans un caisson ajustat.

• Étudiez les courbes d'exercution sur la fiche technique ci-jointe des subwoofer. Reference et notez les différences pour différentes applications de caissons. Le type et les dimensions du caisson utilisé produit differentes demandes d'exercice sur subwoofer à l'intérieur et, par conséquent, différents niveaux de tenue en puissance. Tant que les paramètres de caisson recommendés sont utilisés, le subwoofer fonctionnera correctement. Cependant, tout écart par rapport aux paramètres de conception pourrait se traduire par des performances non optimales et pourrait également soumettre le subwoofer à une excursion excessive pouvant à la longue conduire à sa destruction/Pour toute assistance supplémentaire en la matière, contactez votre revendeur/agréé Infinity.

CHARACTERISTIQUES

	860w	1060w	1062w	1260w	1262w
Diamètre :	8" (200mm)	10" (250mm)	10" (250mm)	12" (300mm)	12" (300mm)
Sensibilité (2,83V/1m) :	91dB	91dB	94dB (2 ohms)	93dB	96dB (2 ohms)
Tenue en puissance (RMS) :	250W	275W	275W	300W	300W
Tenue en puissance (Crête) :	1000W	1100W	1100W	1200W	1200W
Réponse en fréquence :	30Hz - 400Hz	25Hz - 400Hz	25Hz - 400Hz	23Hz - 400Hz	23Hz - 400Hz
Impédance par bobine mob :	4 ohms	4 ohms	2 ou 8 ohms	4 ohms	2 ou 8 ohms
Diamètre bobine mobile :	2" (51mm)	2" (51mm)	2" (51mm)	2" (51mm)	2" (51mm)
Profondeur de montage :	131mm	149mm	149mm	162mm	162mm
Diamètre total :	214mm	264mm	264mm	314mm	314mm
Diamètre de découpe :	186mm	234mm	234mm	282mm	282mm

Un numero de série valide est requis pour toute question relative à la garantie

Modification des caractéristiques, specifications et finitions sans prévis

Ce produit est concu pour des applications mobiles et n'est pas destiné à être fixé de manière définitive au vehicule.

Infinity est une marque de fabrique de Harman International Industries, Incorporated,

enregistrée aux États-Unis et/ou dans d'autres pays.

Déclaration de conformité

72500 Château du Loir

France

déclare sur l'honneur que le produit décrit dans la presente notice est conforme aux normes suivantes :

EN 61000-6-3:2001

EN 61000-6-1:2001

Klaus Lebherz

Château du Loir, France 8/08
