MODE D'EMPLOI KAPPA ONE INFINITY

Mises en garde et conseils d'installation :

• Débranche la borne négative (-) de la batterie de votre vehicule.
• Sur les zones d'installation, localisez et identifiez toutes les conduites de carburant, de circuit hydraulique de freinage, d'aspiration et le cablage electrique. Soyez extrement prudent lors de découverte ou de perçage dans ou autour de ces zones.
• Choisissez un emplacement de montage sur et éloigné de l'humidité.
  Assurez-vous qu'il existe une circulation d'air suffisante à l'emplacement de montage, pour garantir le bon refroidissement de l'amplificateur.
• Installez l'amplificateur à l'aide du matériel fourni.

\section*{Caracteristiques techniques}

• 500 W RMS x 1 canaux à 4 ohms et ≤1 % THD + N*
• 800 W RMS x 1 canaux à 2 ohms et ≤1% THD + N*
  Puisssance de crete totale: 1600W
• Réponse de fréquence: 20 Hz - 320 Hz (-3dB)
  Signal d'entree maximale: 6V^
  Sensibilité maximale: 200mV^
• THD + N:0,05%
  Rapport signal-bruit: 85dB (réference 1 W)*
• Rapport signal-bruit: 109dB (puissance nominale de reférence)
• Homologué CEA-2006A

1 Connecteurs de sortie d'enceinte

• Branchez les enceintes sur ces bornes, en respectant une polarité correcte. Fonctionnement à deux canaux. Les vis en or indiquent +, et les vis en argent indiquent -
  L'impédance minimale de l'haut-parleur est de 2 ohms

Fusibles

• Remplacez-les uniquement avec des fusibles de même type et de même catégorie.

3 Connecteurs d'alimentation d'entrée

• +12 V: raccordez-le à la borne positive de la batterie du vehicule. Installé un porte-fusible et un fusible approprié (120 A minimum) à 50 cm de la batterie. Assurez-vous de ne pas endommager ou pincer le cable pendant l'installation. Installés des cêillets de protection pour le passage des cables à travers les parois ou les autres plaques de tôle.

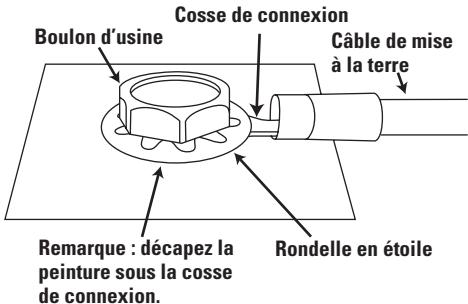

  GND: raccordez-le au chassin du vehicule. Consultez l'illustration ci-dessous en reference.

• REM: raccordez-le à la borne « Remote Out » de l'unité source ou à une source +12 V (CA) commuté.

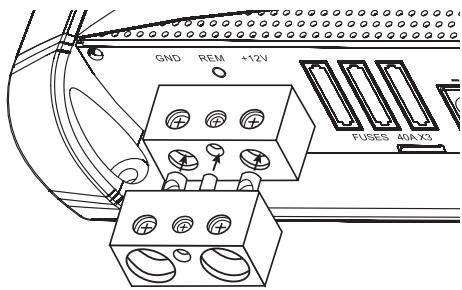

3a4 Raccord AWG

• Pour le cable d'alimentation plus long que 4' (1,2m), le cable 4 AWG est recommendé. Utilisez le raccord pour établier la connexion conformément au schéma ci-dessous.

4 DBO: Filtre passer-haut à subsonique variable avec pression d'admission variable (Q)

• Pour les woothers dans des enceintes accordees (ventilles), reglez le bouton de fréquences à la valeur 10Hz au-dessous de la fréquence de résonance de l'enceinte (accordée).
• Pour les woofers dans des enceintes closes, réglez le bouton à la valeur que vous préférez entre 30Hz et 50Hz
• Réglez le bouton de pression d'admission selon votre préférence, en faisant attention à ne pas exercer une forte pression d'admission qui pourrait endommager votre (vos) woofer(s).

A Le bouton de pression d'admission DB0 fournit jusqu'à 12dB de pression d'admission, légarement au-dessus de la fréquence du filtre passée-haut. Reportez-vous ci-dessus pour les réglages appropriés.
B Bouton de programmation de fréquences du filtre passée-haut DBO, variable entre 10Hz et 80Hz. Reportez-vous ci-dessus pour les réglages appropriés.

⑤ Croisement- Régulateur de fréquence

• Séparation de 12 dB/octave, variable de 32 à 320 Hz.
• Consultez ② pour en savoir plus sur la procédure de réglage.

Régulateur de Niveau d'entrée

Utilisé pour adapter le niveau d'entrée de l'amplificateur au niveau de sortie du dispositif source. Consultez la partie correspondante pour suivre sourmécanisme de réglage.

7 Connecteurs d'entrée

• Branchez-les aux sorties de l'unité source ou du processeur de signal.

3 Connecteurs de sortie auxiliaire

Sortie transitoire et non filtrée. Branchez-les sur l'entrée d'un amplificateur supplémentaire.

9 Diode de protection

S'allume dès que l'une des erreurs suivantes se produit : surcharge ou décharge de la batterie, court-circuit des fils d'enceinte, chauffe de l'amplificateur, panne du circuit de sortie de l'amplificateur (tension CC existante dans la sortie de l'amplificateur).

10 Diode d'alimentation

S'allume lorsque I'amplificateur est sous tension.

1 Réglage du niveau d'entrée

A Reglage de croissement pour les subwoofoers.
Pendant la lecture d'une piste musicae dynamique, tournez le contrôle de volume principal de l'unité jusqu'à la position 3/4.

C Tournez le bouton de programmation du niveau d'entrée dans le sens des aiguilles d'une montre jusqu'à ce que le rendement des graves soit proportionnel au rendement des haut-parleurs de haute fréquence, selon votre préférence.
D Input level is now adjusted correctly.

2 Réglage de la séparation

A Réglage de séparation pour les subwoofer.

Remarque: les plages de fréquence acceptables sont indiquées en gris.

Ce produit est concu pour les applications audio d'automobile et n'est pas prevu pour une connexion au se-. teur. Un numero de série valable est nécessaire pour la couverture de la garantie. Toutes les fonctions, specifications et appearances sont sujettes a modification sans préavis.
