Type de produit	Écran de projection électrique avec carter en bois
Marque	DA-LITE
Modèle	DESIGNER DA-TAB ELECTROL
Surfaces de projection disponibles	Da-Mat, Da-Mat contrast élevé, Perlé, Cinema Vision, Cinema Vision contrast élevé, Cinema Perf contrast élevé, Audio Vision, Audio Vision contrast élevé, Da-Tex (arrière), Dual Vision
Tailles disponibles (diagonale)	72", 84", 100", 120"
Zone de projection (HxL) pour 72"	43" x 57"
Zone de projection (HxL) pour 84"	50" x 67"
Zone de projection (HxL) pour 100"	60" x 80"
Zone de projection (HxL) pour 120"	69" x 92"
Longueur hors-tout du carter	78" (72"), 89" (84"), 103" (100"), 117" (120")
Poids à l'expédition	80 lb (72"), 90 lb (84"), 105 lb (100"), 120 lb (120")
Alimentation électrique	120 V (60 Hz) 1,4 A, option 220 V (50 Hz)
Moteur	Spécial avec réducteur de bruit breveté, frein électrique, marche arrière rapide
Commandes	Interrupteur trois positions, télécommande sans fil, infrarouge, radiofréquence, interface projection vidéo 12V/5V, SCB-100 RS-232, NET-100 Ethernet
Finition du carter	Placage bois : Acajou, Chêne clair, Noyer, crosse de fusil, Cerisier, Érable à miel, personnalisé
Montage	Mural ou plafond, avec anneaux en D ou glissières
Caractéristiques de la toile	Sans couture, dos noir (sauf Da-Tex et Dual Vision), ignifuge, résistante aux moisissures, système de tension latérale à câble guide à languette
Sécurité	Écran homologué (normes non précisées), interrupteur à clé en option, couvercle verrouillable
Entretien	Nettoyage de la toile avec chiffon doux et sec ; éviter les produits abrasifs
Pièces détachées	Disponibles sur demande auprès de DA-LITE

FOIRE AUX QUESTIONS - DESIGNER DA-TAB ELECTROL DA-LITE

Comment installer l'écran DESIGNER DA-TAB ELECTROL ?

L'écran peut être monté au mur ou au plafond. Pour un montage mural, fixez solidement les vis au mur et glissez les oeillets de fixation sur les vis. Pour un montage au plafond, placez les anneaux en D sur des crochets solidement fixés. Voir les schémas dimensionnels et instructions détaillées disponibles sur demande.

Comment nettoyer la toile de projection ?

Utilisez un chiffon doux et sec pour dépoussiérer la toile. Pour les taches, essuyez délicatement avec un chiffon humide (eau claire) et laissez sécher. N'utilisez jamais de produits chimiques, solvants ou abrasifs qui pourraient endommager la surface.

Que faire si l'écran ne descend pas ou ne remonte pas ?

Vérifiez d'abord l'alimentation électrique et que l'interrupteur est en position marche. Si l'écran reste bloqué, vérifiez les interrupteurs de fin de course : ils sont préréglés mais réglables. Si le problème persiste, contactez le support technique Da-Lite.

Comment ajuster les interrupteurs de fin de course ?

L'avant du carter se retire facilement pour accéder aux interrupteurs de fin de course. Ils sont préréglés en usine mais peuvent être ajustés manuellement pour modifier les positions haute et basse de l'écran. Consultez le schéma de câblage fourni avec l'écran.

Puis-je utiliser une télécommande universelle avec cet écran ?

Oui, si vous avez choisi l'option télécommande infrarouge ou radiofréquence. Assurez-vous que votre télécommande universelle supporte les fréquences utilisées (RF 433 MHz typique ou IR). Pour les modèles avec interface RS-232 ou Ethernet, vous pouvez intégrer l'écran dans un système domotique.

Quelle surface de projection choisir ?

Le choix dépend de votre usage : Da-Mat offre une grande luminosité pour les pièces sombres, Perlé pour les pièces lumineuses, Cinema Vision pour un contraste élevé, Audio Vision pour les salles avec haut-parleurs derrière, Da-Tex pour la projection arrière. Consultez notre guide de sélection ou contactez Da-Lite.

Est-il possible de remplacer la toile de projection ?

Oui, la toile peut être remplacée par un professionnel agréé. Contactez le service client Da-Lite pour commander une toile de rechange adaptée à votre modèle. Attention : toute manipulation non autorisée peut annuler la garantie.

Comment monter l'écran au plafond ?

Utilisez des crochets solides fixés dans le plafond (poutres ou chevilles adaptées). Placez les anneaux en D du carter sur les crochets. Assurez-vous que le support peut supporter le poids (jusqu'à 120 lb selon la taille). Un montage par deux personnes est recommandé.

Quelle est la garantie de l'écran DA-LITE DESIGNER ?

Da-Lite offre une garantie limitée d'un an sur les pièces et la main-d'œuvre, et une garantie à vie sur le moteur. Conservez votre facture d'achat et contactez votre revendeur pour toute réclamation.

Où trouver des pièces détachées pour mon écran ?

Les pièces détachées sont disponibles sur demande auprès de Da-Lite ou de ses revendeurs agréés. Vous pouvez contacter le service client via le site officiel ou par téléphone. Préparez votre numéro de modèle et de série.

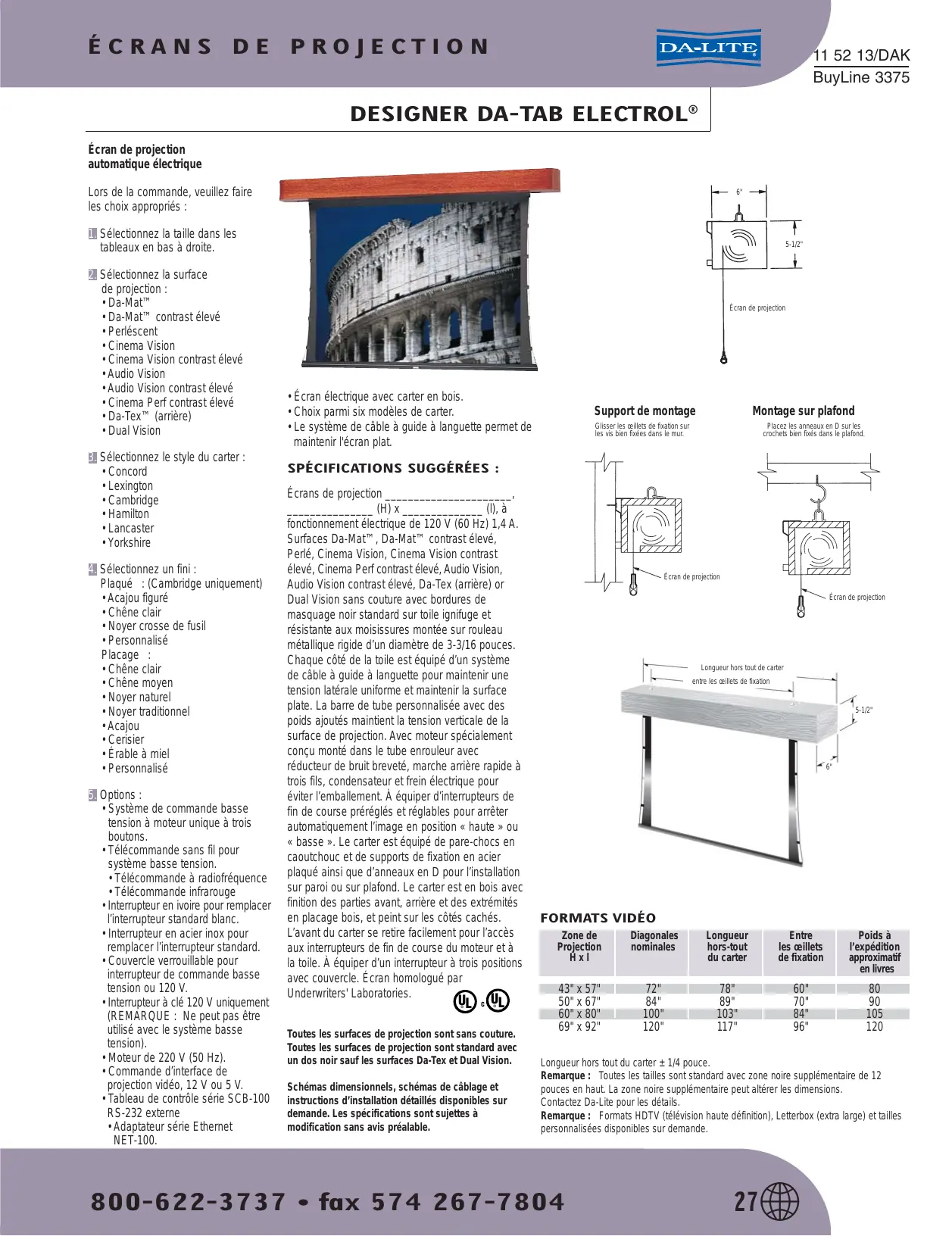

MODE D'EMPLOI DESIGNER DA-TAB ELECTROL DA-LITE

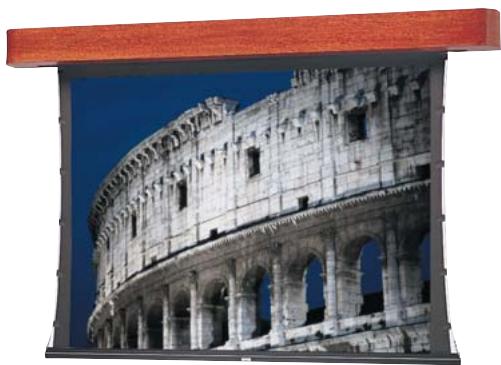

Écran de projection automatique électrique

Lors de la commande, veuillez faire les choix appropriés:

1. Sélectionnez l'aille dans les tableaux en bas à droite.

2 Sélectionnez la surface de projection :

• Da-MatTM
• Da-Mat™ contrast ↑ Perlescent
• Cinema Vision
• Cinema Vision contrast élevé Audio Vision Audio Vision contrast élevé
• Cinema Perf contrast élevé
• Da-TexTM (arrière)
• Dual Vision

3 Sélectionnez le style du carter :

• Concord
• Lexington Cambridge
• Hamilton
• Lancaster
• Yorkshire
• Sélectionnez un fini :

Placé : - Acajou, figure Chêne clair, Noyer, crosse de fusil - Personnalisé

Placage :

Chêne clair - Chêne moyen - Noyer naturel - Noyer traditionnel - Acajou - Cerisier - Érable à miel - Personnalisé

5 Options :

• Système de commande basse tension à moteur unique à trois boutons.
• Télécommande sans fil pour système basse tension.
• Télécommande à radiofréquence
• Télécommande infrarouge
• Interrupteur en ivoire pour remplacer l'interrupteur standard blanc.
• Interrupteur en acier inox pour remplacer l'interruiteur standard.
• Couvercle verrouillable pour interrupteur de commande basse tension ou 120 V.
• Interrupteur à clé 120 V uniquement (REMARQUE: Ne peut pas être utilisé avec le système basse tension).
• Moteur de 220 V (50 Hz). Commande d'interface de projection vidéo, 12 V ou 5 V. Tableau de contrôle série SCB-100 RS-232 externe
• Adaptateur série Ethernet NET-100.

• Écran électrique avec carter en bois.
• Choix parmi six modèles de carter.
• Le système de câble à guide à languette permet de maintenir l'écran plat.

Spécifications suggérées :

Écrans de projection

(H) x (I), a

fonctionnement électrique de 120 V (60 Hz) 1,4 A.

Surfaces Da-Mat™, Da-Mat™ contrast élevé, Perlé, Cinema Vision, Cinema Vision contrast élevé, Cinema Perf contrast élevé, Audio Vision, Audio Vision contrast élevé, Da-Tex (arrière) ou Dual Vision sans couture avec cordures de masquage noir standard sur toile ignifuge et résistante aux moisissures montée sur rouleau métallique rigide d'un diamètre de 3-3/16 pouces.

Chaque côte de la toile est équipée d'un système de câble à guide à languette pour maintenir une tension latérale uniforme et maintenir la surface plate. La barre de tube personnalisée avec des poids ajoutés maintient la tension verticale de la surface de projection. Avec moteur spécialement conçu monté dans le tube enrouleur avec réducteur de bruit breveté, marche arrière rapide à trois fils, condensateur et frein électrique pour éviter l'emballage. Dispositif d'interrupteurs de fin de course préréglés et réglables pour arrêter automatiquement l'image en position « haute » ou « basse ». Le carter est équipé de pare-chocs en caoutchouc et de supports de fixation en acier plaqué ainsi que d'anneaux en D pour l'installation sur paroi ou sur plafond. Le carter est en bois avec finition des parties avant, arrière et des extrémités en placage bois, et peint sur les côtés cachés. L'avant du carter se retire facilement pour l'accès aux interrupteurs de fin de course du moteur et à la toile. Dispositif d'un interrupteur à trois positions avec couvercle. Écran homologué par

Toutes les surfaces de projection sont sans couture. Toutes les surfaces de projection sont standard avec un dos noir sauf les surfaces Da-Tex et Dual Vision.

Schémas dimensionnels, schémas de câblage et instructions d'installation détaillées disponibles sur demande. Les spécifications sont sujettes à modification sans avis préalable.

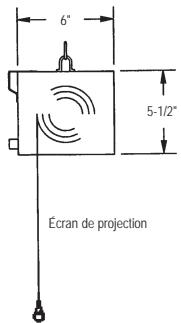

Support de montage Glissière des cercilles de fixation sur les vis bien fixées dans le mur.

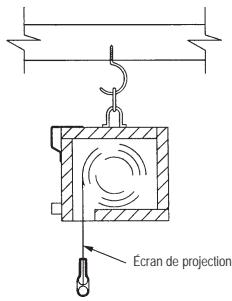

Montage sur plafond Placez les anneaux en D sur les crochets bien fixés dans le plafond

FORMATS VIDEO

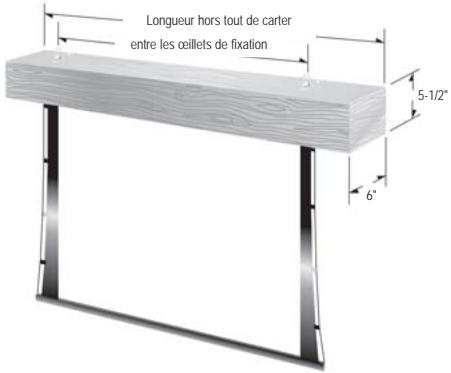

Zone de Projection H x I	Diagonales nominales	Longueur hors-tout du carter	Entre les oeillets de fixation	Poids à l'expédition approximatif en livres
43" x 57"	72"	78"	60"	80
50" x 67"	84"	89"	70"	90
60" x 80"	100"	103"	84"	105
69" x 92"	120"	117"	96"	120

Longueur hors tout du carter ± 1 / 4 pouce.

Remarque : Toutes les tailles sont standard avec zone noire supplémentaire de 12 pouces en haut. La zone noire supplémentaire peut altérer les dimensions.

Contactez Da-Lite pour les détails.

Remarque: Formats HDTV (télévision haute définition), Letterbox (extra large) et tailles personalisées disponibles sur demande.
