Type de produit	Écran de projection manuel à enroulement
Marque	DA-LITE
Modèle	DESIGNER CONTOUR MANUAL
Technologie de déroulage	Système CSR (Controlled Screen Return) avec ralentissement en fin de course
Dimensions du carter (H x P)	4-5/8" x 4-3/32"
Matériau du carter	Aluminium extrudé avec revêtement poudre blanc grain léger
Finitions disponibles	7 finitions pour la face avant, dont graphite
Types de toile	Blanc mat, Blanc Mat High Contrast, Perlé, Video Spectra 1.5, High Power
Caractéristiques de la toile	Ignifuge, résistante aux moisissures, montée sur système Camlocks (sans colle/agrafe)
Système de tension	Tige de tension plaquée zinc avec poignée plastique noire
Fixations murales	Supports n°6 (6"), n°11 (10 ou 14"), n°23 (réglable 10-24")
Fixation plafond	Barre en T avec attaches ciseaux
Correction de parallaxe	Verrou à inclinaison disponible (avec supports d'extension)
Tailles disponibles (exemples)	72" (43x57"), 84" (50x67"), 96" (57x77"), 100" (60x80") – formats vidéo et HDTV
Longueur hors-tout du carter	De 63" à 99" selon taille (tolérance ±1/4")
Poids approximatif	De 25 à 39 lbs selon taille
Montage	Mur ou plafond
Alimentation	Aucune (manuel)
Entretien	Nettoyage doux avec chiffon sec, éviter produits abrasifs
Pièces détachées	Supports d'extension, tiges de tension, verrous, embouts de tube
Réparabilité	Toile remplaçable via système Camlocks
Options	Couvercle de carter en placage, dimensions personnalisées sur demande

FOIRE AUX QUESTIONS - DESIGNER CONTOUR MANUAL DA-LITE

Comment installer l'écran DESIGNER CONTOUR MANUAL ?

L'écran se monte au mur ou au plafond à l'aide de supports adaptés : supports muraux n°6 (6 pouces), n°11 (10 ou 14 pouces) ou n°23 réglable (10 à 24 pouces). Pour le plafond, utilisez une barre en T avec attaches ciseaux. Suivez les schémas d'installation disponibles sur demande.

Quels types de toile sont proposés ?

Cinq types de toile sont disponibles : Blanc mat, Blanc Mat High Contrast, Perlé, Video Spectra® 1.5 et High Power. Toutes les toiles sont ignifuges et résistantes aux moisissures. Les surfaces Blanc mat, High Contrast, Perlé et Video Spectra 1.5 sont sans couture, tandis que High Power peut nécessiter une couture horizontale si les deux dimensions dépassent 6 pieds.

Comment nettoyer la toile de l'écran ?

Utilisez un chiffon doux et sec pour dépoussiérer la toile. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants chimiques. En cas de tache tenace, contactez le service après-vente.

Comment remplacer la toile de l'écran ?

La toile est montée sur un système de verrouillage Camlocks (sans colle, agrafe ni cordon). Pour la remplacer, déverrouillez le tube en acier, retirez l'ancienne toile, puis installez la nouvelle en l'enclenchant dans le système. Ce dispositif facilite le remplacement sans outillage spécifique.

Quels supports d'extension sont disponibles ?

Trois options de supports d'extension : n°6 (6 pouces, non réglable), n°11 (10 ou 14 pouces, non réglable) et n°23 (10, 14, 15-3/4, 18-1/4, 20 ou 24 pouces, réglable). Un verrou à inclinaison est disponible pour corriger la distorsion d'image (à utiliser avec un support d'extension).

Quelles sont les dimensions du carter ?

Le carter en aluminium extrudé mesure 4-5/8 pouces de haut et 4-3/32 pouces de profondeur. Sa longueur hors-tout varie de 63 à 99 pouces selon la taille d'écran choisie.

Comment ajuster la tension de la toile ?

Utilisez la tige de tension fournie, plaquée au zinc avec une poignée en plastique noir. Tirez doucement sur la toile pour éliminer les plis. Pour un réglage précis, consultez les instructions d'installation détaillées disponibles sur demande.

Puis-je commander une taille personnalisée ?

Oui, les formats Letterbox (extra large) et les tailles personnalisées sont disponibles sur demande. Contactez votre revendeur DA-LITE pour plus d'informations.

L'écran est-il ignifuge ?

Oui, toutes les toiles proposées sont ignifuges et résistantes aux moisissures, conformément aux normes de sécurité. La toile est montée dans une bande métallique avec un tube en acier à finition émail cuit au four.

Comment corriger la distorsion d'image ?

Pour éliminer la distorsion d'image (effet trapèze), utilisez le verrou à inclinaison optionnel en combinaison avec un support d'extension. Ce dispositif permet d'ajuster l'angle de l'écran par rapport au projecteur.

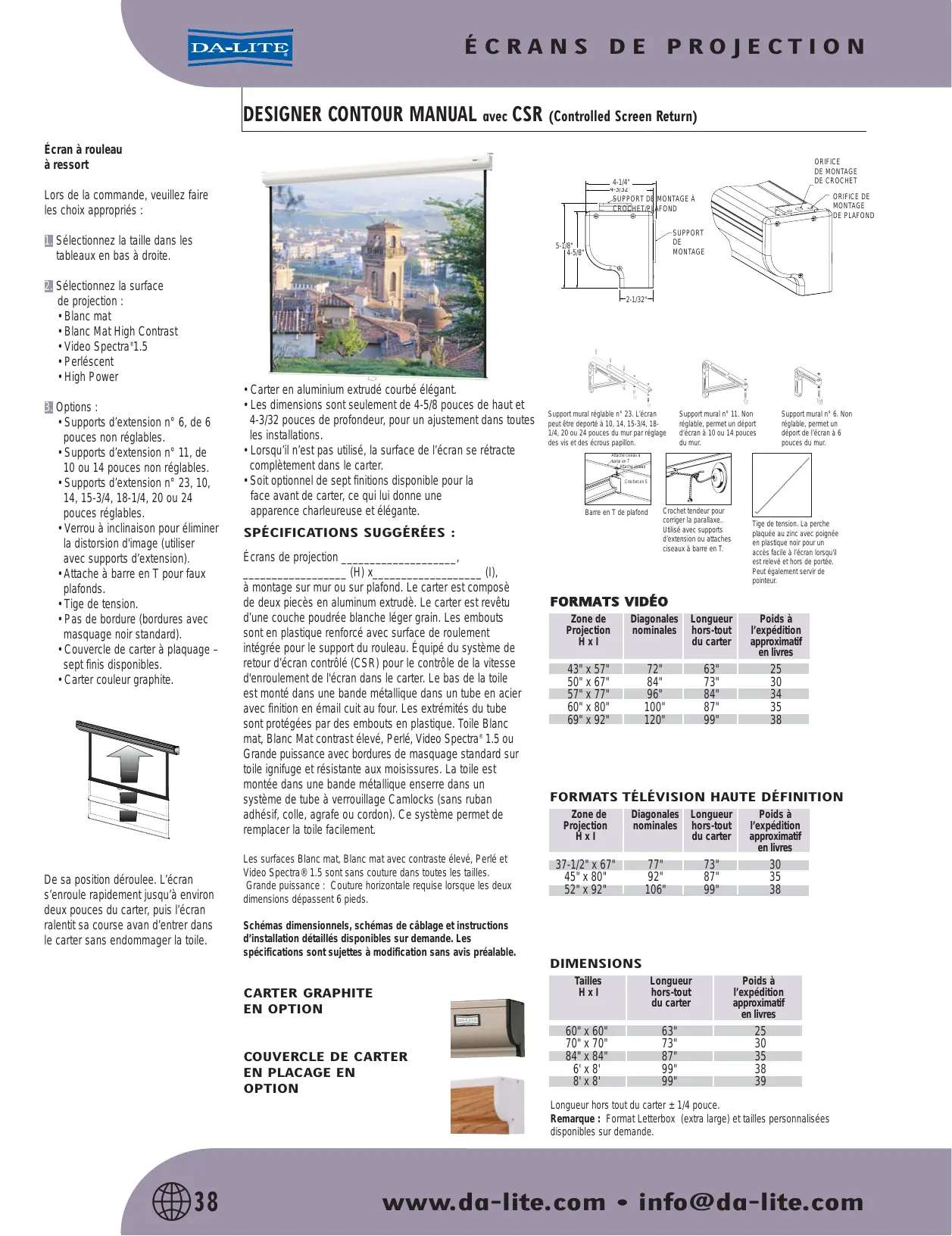

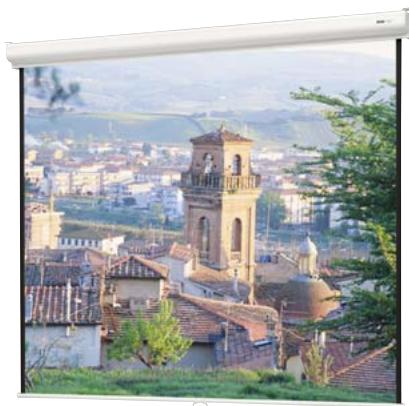

MODE D'EMPLOI DESIGNER CONTOUR MANUAL DA-LITE

Ressort

Lors de la commande, veuillez faire les choix appropriés:

1. Sélectionnez la taille dans les tableaux en bas à droite. Sélectionnez la surface

de projection :

• Blanc mat
• Blanc Mat High Contrast Video Spectral.5 Perlécent High Power

3 Options :

Supports d’extension n° 6, de 6 pouces non régables. Supports d’extension n° 11, de 10 ou 14 pouces non régibles. Supports d’extension n° 23, 10, 14, 15-3/4, 18-1/4, 20 ou 24 pouces régables. - Verrou à inclinaison pour éliminer la distorsion d’image (utiliser avec supports d’extension). - Attache à barre en T pour faux plafonds. Tige de tension. - Pas de cordure (bordures avec masquage noir standard). - Couvercle de carter à plaquage – sept finis disponibles. Carter couleur graphite.

De sa position déroulée. L'écran s'enroule rapidement jusqu'à environ deux pouces du carter, puis l'écran ralentit sa course avant d'entrer dans le carter sans endommager la toile.

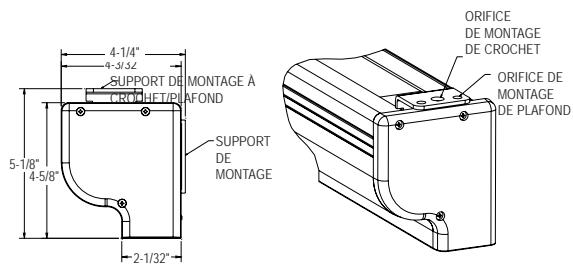

Carter en aluminium extrudé courbe élégant. - Les dimensions sont seulement de 4-5/8 pouces de haut et 4-3/32 pouces de profondeur, pour un ajustement dans toutes les installations. Lorsqu'il n'est pas utilisé, la surface de l'écran se rétracte complètement dans le carter. - Soit optionnel de sept finitions disponible pour la face avant du carter, ce qui lui donne une appearance chaleureuse et élégante.

Écrans de projection (H) x (L),

à montage sur mur ou sur plafond. Le carter est composé de deux pièces en aluminium extrudé. Le carter est revêtu d'une couche powdree blanche léger grain. Les embouts sont en plastique renforcé avec surface de roulement intégrée pour le support du rouleau. Equipé du système de retour d'écran contrôle (CSR) pour le contrôle de la vitesse d'enroulement de l'écran dans le carter. Le bas de la toile est monté dans une bande métallique dans un tube en acier avec finition en émail cuit au four. Les extrémités du tube sont protégées par des embouts en plastique. Toile Blanc mat, Blanc Mat contrast élevé, Perlé, Video Spectra 1.5 ou Grande puissance avec cordures de masquage standard sur toile ignifuge et résistance aux moisissures. La toile est montée dans une bande métallique enserre dans un système de tube à verrouillage Camlocks (sans ruban adhésif, colle, agrafe ou cordon). Ce système permet de replacer la toile facilement.

Les surfaces Blanc mat, Blanc mat avec contraste élevé, Perle et Video Spectra® 1.5 sont sans couture dans toutes les tailles. Grande puissance: Couture horizontale requise lorsque les deux dimensions dépassent 6 pieds.

Schémas dimensionnels, schémas de câblage et instructions d'installation détaillées disponibles sur demande. Les spécifications sont sujettes à modification sans avis préalable.

Couvercle de CARTER en placage en OPTION

Support mural réglable n° 23. L'écran peut être déporté à 10, 14, 15-3/4, 18-1/4, 20 ou 24 pouces du mur par réglage des vis et des écrous papillon.

Support mural n° 11. Non régla ble, permet un départ d'écran à 10 ou 14 pouces du mur.

Support mural n° 6. Non réglable, permet un déport de l'écran à 6 pouces du mur.

Barre en T de plafond

Crocket lentueur pour corriger la parallax. Utilisé avec supports d'extension ou attaches ciseaux à barre en T.

Tige de tension. La perche plaquée au zinc avec poignée en plastique noir pour un accès facile à l'écran lorsqu'il est relevé et hors de portée. Peut également servir de pointeur.

FORMATSVIDÉO

Zone de Projection H x I	Diagonales nominales	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
43" x 57"	72"	63"	25
50" x 67"	84"	73"	30
57" x 77"	96"	84"	34
60" x 80"	100"	87"	35
69" x 92"	120"	99"	38

FORMATS TÉLÉVISION HAUTE DÉFINITION

Zone de Projection H x I	Diagonales nominales	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
37-1/2" x 67"	77"	73"	30
45" x 80"	92"	87"	35
52" x 92"	106"	99"	38

DIMENSIONS

TaillesH x l	Longueurhors-toutdu carter	Poids àl'expéditionapproximatifen livres
60" x 60"	63"	25
70" x 70"	73"	30
84" x 84"	87"	35
6' x 8'	99"	38
8' x 8'	99"	39

Longueur hors tout du carter ± 1/4 pouce.

Remarque: Format Letterbox (extra large) et tailles personalisées disponibles sur demande.
