Type de produit	Écran de projection électrique automatique
Marque	DA-LITE
Modèle	DESIGNER CONTOUR ELECTROL
Matériau du carter	Aluminium extrudé avec finition poudrée blanche texturée (option finition bois)
Toile de projection	Fibre de verre ignifuge et résistante aux moisissures
Types de surface	Blanc mat, Blanc Mat High Contrast, Video Spectra*1.5, Perlécent, High Power
Alimentation	120 V (60 Hz) 1,2 A ou 220 V (50 Hz) selon configuration
Moteur	Moteur silencieux monté dans le tube enrouleur, lubrifié à vie, avec disjoncteur thermique
Commandes	Basse tension à moteur unique, interrupteur 3 positions, télécommande IR/RF en option

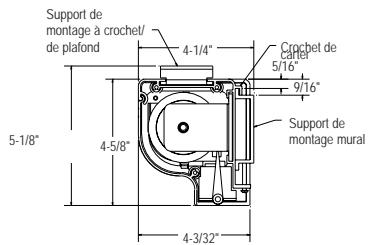

Dimensions du carter (H x P)	4-5/8" x 4-3/32"
Diamètre du tube enrouleur	2 pouces en métal rigide
Tailles disponibles (exemples)	43"x57" (72" diag.), 50"x67" (84" diag.), 57"x77" (96" diag.), 60"x80" (100" diag.), 69"x92" (120" diag.) et formats HDTV, carrés, personnalisés
Poids à l'expédition (approximatif)	De 28 à 48 livres selon la taille
Fin de course	Réglable pour arrêt automatique en position haute et basse
Supports de montage	Réglables pour centrage ou décalage de l'écran
Sécurité	Homologué UL, disjoncteur thermique, toile ignifuge
Entretien	Nettoyage doux avec chiffon non abrasif ; éviter solvants
Pièces détachées	Disponibles sur demande : télécommandes, interrupteurs, supports
Réparabilité	Moteur et composants électroniques réparables par technicien agréé

FOIRE AUX QUESTIONS - DESIGNER CONTOUR ELECTROL DA-LITE

Comment installer correctement l'écran DESIGNER CONTOUR ELECTROL ?

L'installation doit être réalisée par un professionnel. Fixez solidement le carter en aluminium extrudé au plafond ou au mur à l'aide des supports réglables fournis. Assurez-vous que la surface de projection est à la hauteur souhaitée et que les fins de course sont réglés pour éviter tout dépassement. Respectez les distances de sécurité par rapport aux sources de chaleur.

Comment nettoyer la toile de projection ?

Utilisez un chiffon doux non abrasif légèrement humidifié avec de l'eau tiède. N'utilisez jamais de solvants, d'alcool ou de produits chimiques agressifs. Pour les taches tenaces, contactez le fabricant. Manipulez la toile avec précaution pour ne pas la déchirer.

Quels types de surfaces de projection sont disponibles ?

Vous pouvez choisir parmi : Blanc mat, Blanc Mat High Contrast, Video Spectra*1.5, Perlécent (perlé) et High Power. Chaque surface offre des caractéristiques de gain et d'angle de vision différents. Le blanc mat est polyvalent, tandis que le High Power convient aux ambiances lumineuses.

L'écran est-il compatible avec une télécommande universelle ?

Oui, si vous disposez de l'option télécommande à infrarouge (IR) ou radiofréquence (RF). La télécommande IR intégrée peut être apprise par certaines télécommandes universelles. Pour le système basse tension, un interrupteur mural peut également être utilisé.

Que faire si la toile ne descend pas ou ne remonte pas ?

Vérifiez d'abord l'alimentation électrique (disjoncteur, prise). Assurez-vous que la télécommande ou l'interrupteur fonctionne (piles). Si le moteur ne répond pas, le disjoncteur thermique a peut-être sauté : attendez quelques minutes pour qu'il refroidisse. Si le problème persiste, contactez un technicien.

Quelle est la garantie de l'écran DA-LITE DESIGNER CONTOUR ELECTROL ?

DA-LITE offre généralement une garantie limitée d'un an sur les composants électroniques et le moteur, et une garantie plus longue sur la toile. Consultez le certificat de garantie fourni avec l'appareil pour les détails précis.

Puis-je commander une taille personnalisée ?

Oui, DA-LITE propose des formats Letterbox (extra large) et des tailles personnalisées sur demande. Contactez le service commercial pour obtenir un devis et les délais de fabrication.

Comment connecter l'écran à un système de vidéoprojection existant ?

L'écran peut être commandé via une interface de projection vidéo 12V ou 5V, ou via le tableau de contrôle série SCB-100 RS-232 (en option). Vous pouvez également utiliser un adaptateur Ethernet NET-100 pour une intégration réseau. Raccordez le signal de commande selon les schémas fournis.

L'écran est-il ignifuge ?

Oui, la toile en fibre de verre est ignifuge et résistante aux moisissures, ce qui la rend conforme aux normes de sécurité incendie. Elle est également homologuée UL.

Où puis-je trouver les schémas de câblage et d'installation ?

Les schémas dimensionnels, schémas de câblage et instructions d'installation détaillés sont disponibles sur demande auprès de DA-LITE ou de votre revendeur. Vous pouvez également les télécharger sur le site officiel.

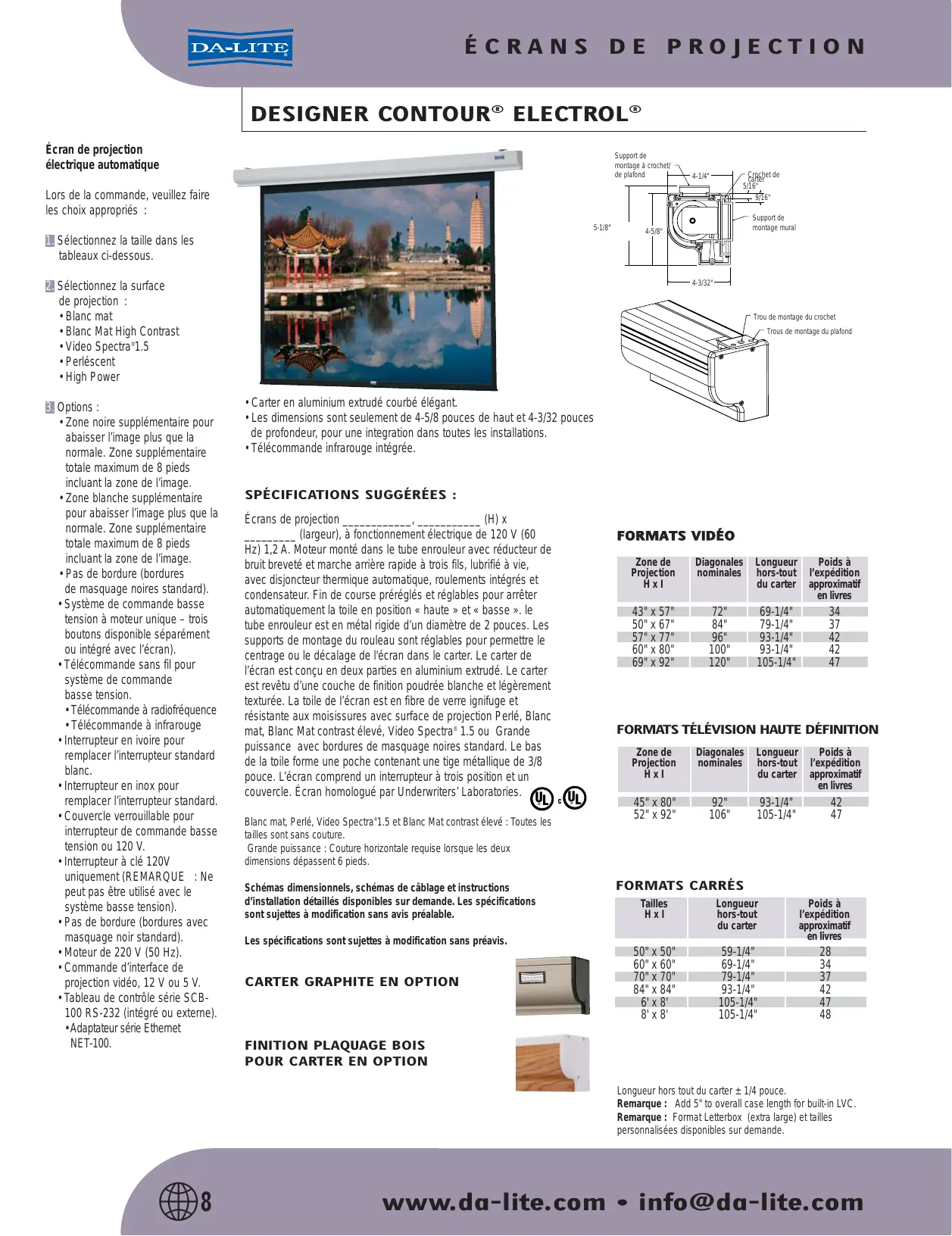

MODE D'EMPLOI DESIGNER CONTOUR ELECTROL DA-LITE

Écran de projection électrique automatique

Lors de la commande, veuillez faire les choix appropriés:

1. Sélectionnez la taille dans les tableaux ci-dessous.

Sélectionnez la surface de projection :

• Blanc mat
• Blanc Mat High Contrast Video Spectra*1.5 Perlécent High Power

3 Options :

• Zone noire supplémentaire pour abaisser l'image plus que la normale. Zone supplémentaire totale maximum de 8 pieds incluant la zone de l'image.
• Zone blanche supplémentaire pour abaiser l'image plus que la normale. Zone supplémentaire totale maximum de 8 pieds incluant la zone de l'image.
• Pas de bordure (bordures de masquage noires standard).
• Système de commande basse tension à moteur unique - trois boutons disponibles séparément ou intégré avec l'écran.
• Télécommande sans fil pour système de commande basse tension.
• Télécommande à radiofréquence
• Télécommande à infrarouge
• Interrupteur en ivoire pour remplacer l'interrupteur standard blanc.
• Interrupteur en inox pour remplacer l'interrupteur standard.
• Couvercle verrouillable pour interrupteur de commande basse tension ou 120 V.
• Interrupteur à clé 120V uniquement (REMARQUE : Ne peut pas être utilisé avec le système basse tension).
• Pas de couture (bordures avec masquage noir standard).
• Moteur de 220 V (50 Hz). Commande d'interface de projection vidéo, 12V ou 5V. Tableau de contrôle série SCB-100 RS-232 (intègre ou externe).
• Adaptateur série Ethernet NET-100.

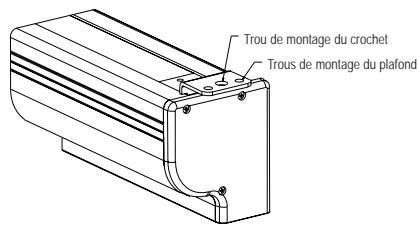

Carter en aluminium extrudé courbe élégant. - Les dimensions sont seulement de 4-5/8 pouces de haut et 4-3/32 pouces de profondeur, pour une intégration dans toutes les installations. - Télécommande infrarouge intégrée.

Spécifications suggérées :

Écrans de projection (H) x

(largeur), à fonctionnement électrique de 120 V (60

Hz) 1,2 A. Moteur monté dans le tube enrouleur avec réducteur de bruit breveté et marche arrière rapide à trois fils, lubrifié à vie, avec disjoncteur thermique automatique, roulements intégrés et condensateur. Fin de course prégables et régables pour arrêter automatiquement la toile en position « haute » et « basse ». Le tube enrouleur est en métal rigide d'un diamètre de 2 pouces. Les supports de montage du rouleau sont régables pour permettre le centrage ou le décalage de l'écran dans le carter. Le carter de l'écran est conçu en deux parties en aluminium extrudé. Le carter est revêtu d'une couche de finition poudrée blanche et légèrement texturée. La toile de l'écran est en fibre de verre ignifuge et résistance aux moisissures avec surface de projection Perle, Blanc mat, Blanc Mat contrast élevé, Video Spectra* 1.5 ou Grande puissance avec cordures de masquage noires standard. Le bas de la toile forme une poche contenant une tige métallique de 3/8 pouce. L'écran comprend un interrupteur à trois positions et un couvercle. Écran homologué par Underwriters' Laboratories.

Blanc mat, Perlé, Video Spectra*1.5 et Blanc Mat contrast élevé : Toutes les tailles sont sans couture.

Grande puissance : Couture horizontale requise lorsque les deux dimensions dépassent 6 pieds.

Schémas dimensionnels, schémas de câblage et instructions d'installation détaillés disponibles sur demande. Les specifications sont sujettes à modification sans avis préalable.

Les specifications sont sujettes à modification sans préavis.

Finition plaquage BOIS pour CARTER en OPTION

FORMATSVIDE0

Zone de Projection H x I	Diagones nominales	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
43" x 57"	72"	69-1/4"	34
50" x 67"	84"	79-1/4"	37
57" x 77"	96"	93-1/4"	42
60" x 80"	100"	93-1/4"	42
69" x 92"	120"	105-1/4"	47

FORMATS TÉLÉVISION HAUTE DÉFINITION

Zone de Projection H x I	Diagonales nominales	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
45" x 80"	92"	93-1/4"	42
52" x 92"	106"	105-1/4"	47

FORMATSCARRÉS

Tailles H x I	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
50" x 50"	59-1/4"	28
60" x 60"	69-1/4"	34
70" x 70"	79-1/4"	37
84" x 84"	93-1/4"	42
6' x 8'	105-1/4"	47
8' x 8'	105-1/4"	48

Longueur hors tout du carter ± 1/4 pouce.

Remarque: Format Letterbox (extra large) et tailles

personnalisations disponibles sur demande.
