| Marque | DA-LITE |
| Modèle | C |
| Type de produit | Écran de projection manuel déroulable |
| Montage | Mur ou plafond |
| Surface de projection | Blanc mat, Blanc Mat High Contrast, Video Spectral 1.5, Perlé, Argent mat, Grande Puissance |
| Rouleau | Acier à ressort, diamètre 1-3/4 pouces (largeurs ≤70 pouces) ou 3 pouces (largeurs ≥84 pouces), roulements à billes |
| Carter | Acier calibre 21, finition noire mate avec vernis |
| Toile | Ignifuge, résistante aux moisissures, fixée au rouleau par attaches métalliques tous les 3 pouces |
| Barre de lest | Tube en métal dans poche inférieure, sabot aluminium avec poignée acier plaqué |
| Dimensions (exemples) | Zone de projection de 43"x57" à 120"x160" ; longueur hors-tout carter de 63-1/8" à 167-5/16" |
| Poids approximatif | De 29 à 79 livres selon taille |
| Alimentation | Aucune (manuel) |
| Fonctions principales | Projection déroulable, système CSR (retard d'écran contrôle) disponible, options de supports d'extension |
| Entretien et nettoyage | Nettoyer la toile avec un chiffon doux et sec ; éviter les produits abrasifs |
| Sécurité | Toile ignifuge ; butées antichoc dans le carter pour éviter le coincement |
| Pièces détachées et réparabilité | Embouts, supports, toile, rouleau ; pièces disponibles sur demande |
| Informations générales | Spécifications sujettes à modification ; formats Letterbox et tailles personnalisées disponibles sur demande |
FOIRE AUX QUESTIONS - C DA-LITE
Questions des utilisateurs sur C DA-LITE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran de projection au format PDF gratuitement ! Retrouvez votre notice C - DA-LITE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C de la marque DA-LITE.
MODE D'EMPLOI C DA-LITE
Lors de la commande, veuillez faire les choix appropriés:
- Sélectionnez l’ailleur dans les tableaux en bas à droite.
2 Sélectionnez la surface
de projection :
- Blanc mat
- Blanc Mat High Contrast Video Spectral.5 Perlécent High Power
- Argent mal
3 Options :
- Support d'extension n° 6, de 6 pouces non réglables. Supports d'extension n° 10, de 10 ou 14 pouces non réglables.
- Pas de bordure (bordures de masquage noir standard). Tige de tension.

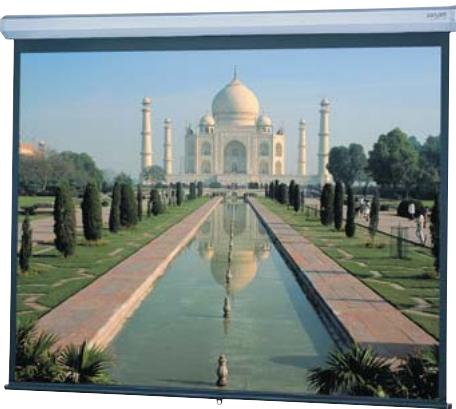

Modèle avec d'écran contrôle (CSR)
Le système de retard d'écran contrôle (CSR) permet à l'opérateur de libérer l'écran de sa position complètement abaissee. L'écran s'enroule rapidement jusqu'à environ 2 pouces du carter. L'écran ralentit ensuite pour entrer dans le carter sans endommager la toile.
- Le plus grand écran de projection déroulable.
- Écran manuel pour applications à montage sur mur ou sur plafond.
- Rouleau à ressort en acier de 3 pouces avec roulements à billes pour un fonctionnement facile.
Specifications suggées:
Écrans de projection (H) x (L),
à montage sur mur ou sur plafond. Avec surface de projection perlé, blanc mat, blanc mat contrast élevé, video spectra* 1.5, argent mat ou grande puissance avec cordures de masquage noires standard. Toile ignifuge et résistante aux moisissures montée sur rouleau à ressort rigide à roulements à billes (diamètre de 1-3/4 pouces pour largeurs de 70 pouces ou moins, diamètre de 3 pouces pour largeurs de 84 pouces ou plus). Toile attachée de façon permanente au rouleau par des attaches métalliques sur le bord de la toile insérées dans la rainure du rouleau. Il y a une attache tous les 3 pouces le long du bord de la toile et des attaches doubles sont utilisées tous les 3 pouces le long du bord de la toile, ainsi que des attaches doubles aux extrémités. Carter en acier de calibre 21 point en noir mat avec finition vernis. À équipier d'embouts en acier cachant les extrémités du rouleau avec des plaques internes en acier pour supporter le tube enrouleur et fournir une résistance supplémentaire au carter. Les embouts forment des supports robustes pour les installations sur mur ou sur plafond. Le bas de la toile forme une poche contenant un tube en métal. Un sabot en aluminium extrudé avec poignée en acier plaqué est attaché à la barre par quatre vis à chaque extrémité. Les extrémités du tube sont protégées par des embouts en plastique renforcé. Des butées antichoc seront construites dans le carter pour éviter que le tube ne se coince dans le carter.
Blanc mat : Coutures horizontales requises lorsque les deux dimensions dépassent 10 pieds.
Perlé: Couture horizontale requise lorsque les deux dimensions dépassent 8 pieds.
Video Spectra1.5, Blanc contrasté et argent mat Disponible en tailles pour lesquelles les deux dimensions dépasse pas 8 pouces.
Grande puissance : Disponible en tailles jusqu'à 9x12 pieds compris. Couture horizontale requise lorsque les deux dimensions dépassent 6 pieds.
Schéma dimensionnels, schémas de câblage et instructions d'installation détaillées disponibles sur demande. Les spécifications sont sujettes à modification sans avis préalable.
SUPPORT mural n° 6. Non réglable, permet à l'écran de s'établir à 6 pouces du mur.
Support mural n° 11. Non régable, permet à l'écran de s'établir à 10 ou 14 pouées du mur.
Vuedegauche
FORMATS VIDEO
| Zone de projection H x I | Diagonales nominales | Longueur hors-tout du carter | Entre les écillets de fixation | Poids à L'expédition approximatif en livres |
| 43" x 57" | 72" | 63-1/8" | 61-5/8" | 33 |
| 50" x 67" | 84" | 73-1/8" | 71-5/8" | 36 |
| 60" x 80" | 100" | 87-5/16" | 85-13/16" | 42 |
| 69" x 92" | 120" | 99-5/16" | 97-13/16" | 50 |
| 87" x 116" | 150" | 123-5/16" | 121-13/16" | 58 |
| 105" x 140" | 180" | 147-5/16" | 145-13/16" | 69 |
| 120" x 160" | 200" | 167-5/16" | 165-13/16" | 74 |
FORMATS TÉLÉVISION HAUTE DÉFINITION
| Zone de projection H x I | Diagonales nominales | Longueur hors-tout du carter | Entre les écillets de fixation | Poids à L'expédition approximatif en livres |
| 45" x 80" | 92" | 87-5/16" | 85-13/16" | 42 |
| 52" x 92" | 106" | 99-5/16" | 97-13/16" | 49 |
| 54" x 96" | 110" | 103-5/16" | 101-13/16" | 51 |
| 58" x 104" | 119" | 111-5/16" | 109-13/16" | 55 |
| 65" x 116" | 133" | 123-5/16" | 121-13/16" | 62 |
| 78" x 139" | 159" | 147-5/16" | 145-13/16" | 69 |

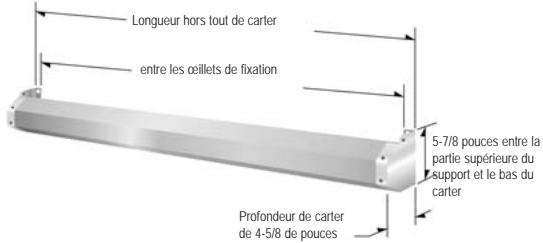

DIMENSIONS
| TaillesH x I | Longueurhors-toutdu carter | Entreles cellletsde fixation | Poids àL'expéditionapproximatifen livres |
| *50" x 50" | 53-1/8" | 51-5/8" | 29 |
| 60" x 60" | 63-1/8" | 61-5/8" | 34 |
| 70" x 70" | 73-1/8" | 71-5/8" | 38 |
| 84" x 84" | 87-5/16" | 85-13/16" | 44 |
| 6' x 8' | 99-5/16" | 97-13/16" | 48 |
| 8' x 8' | 99-5/16" | 97-13/16" | 50 |
| 7' x 9' | 111-5/16" | 109-13/16" | 56 |
| 9' x 9' | 111-5/16" | 109-13/16" | 58 |
| 8' x 10' | 123-5/16" | 121-13/16" | 63 |
| 10' x 10' | 123-5/16" | 121-13/16" | 65 |
| 9' x 12' | 147-5/16" | 145-13/16" | 71 |
| 12' x 12' | 147-5/16" | 145-13/16" | 79 |
Longueur hors tout du carter ± 1/4 pouce.
Tailles non disponibles avec retour d'écran contrôle.
Remarque: Format Letterbox (extra large) et tailles personalisées disponibles sur demande.
