| Type de produit | Écran de projection à rouleau à ressort |
| Marque | DA-LITE |
| Modèle | B (avec CSR) |
| Utilisation | Salles de classe, présentations, home cinéma |
| Tailles disponibles (L x H) | Jusqu'à 96" x 96" (diagonales de 72" à 120" pour formats vidéo) |
| Surfaces de projection | Blanc mat, Perlé, Video Spectra 1.5, Blanc Mat High Contrast, Grande puissance |
| Mécanisme | Rouleau à verrouillage à came sur roulements en nylon, sans adhésif ni colle |
| Option CSR | Système de retard d'écran contrôle pour descente contrôlée (sur certains modèles) |
| Montage | Mural ou plafond, supports inclus (réglables ou non) |
| Accessoires optionnels | Supports d'extension, dispositif d'inclinaison, attache à barre en T, tige de tension, bras d'articulation |
| Carter | Acier octogonal calibre 22, peint blanc, finition émail cuit au four, embouts cachés |
| Bordure de masquage | Noire standard (sans cordure) |
| Poids (approx.) | De 9 à 30 lb selon la taille |
| Dimensions du carter (diamètre) | 2-1/2" ou 2-3/4" selon le modèle |
| Notice disponible | Téléchargement PDF gratuit sur notice-facile.com |
| Entretien | Nettoyage doux avec chiffon sec. Éviter les solvants |
| Sécurité | Toile ignifuge et résistante aux moisissures |
| Réparabilité | Toile remplaçable sans outils spéciaux (système à came) |
| Alimentation | Aucune (manuel, ressort mécanique) |
FOIRE AUX QUESTIONS - B DA-LITE
Questions des utilisateurs sur B DA-LITE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran de projection au format PDF gratuitement ! Retrouvez votre notice B - DA-LITE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil B de la marque DA-LITE.

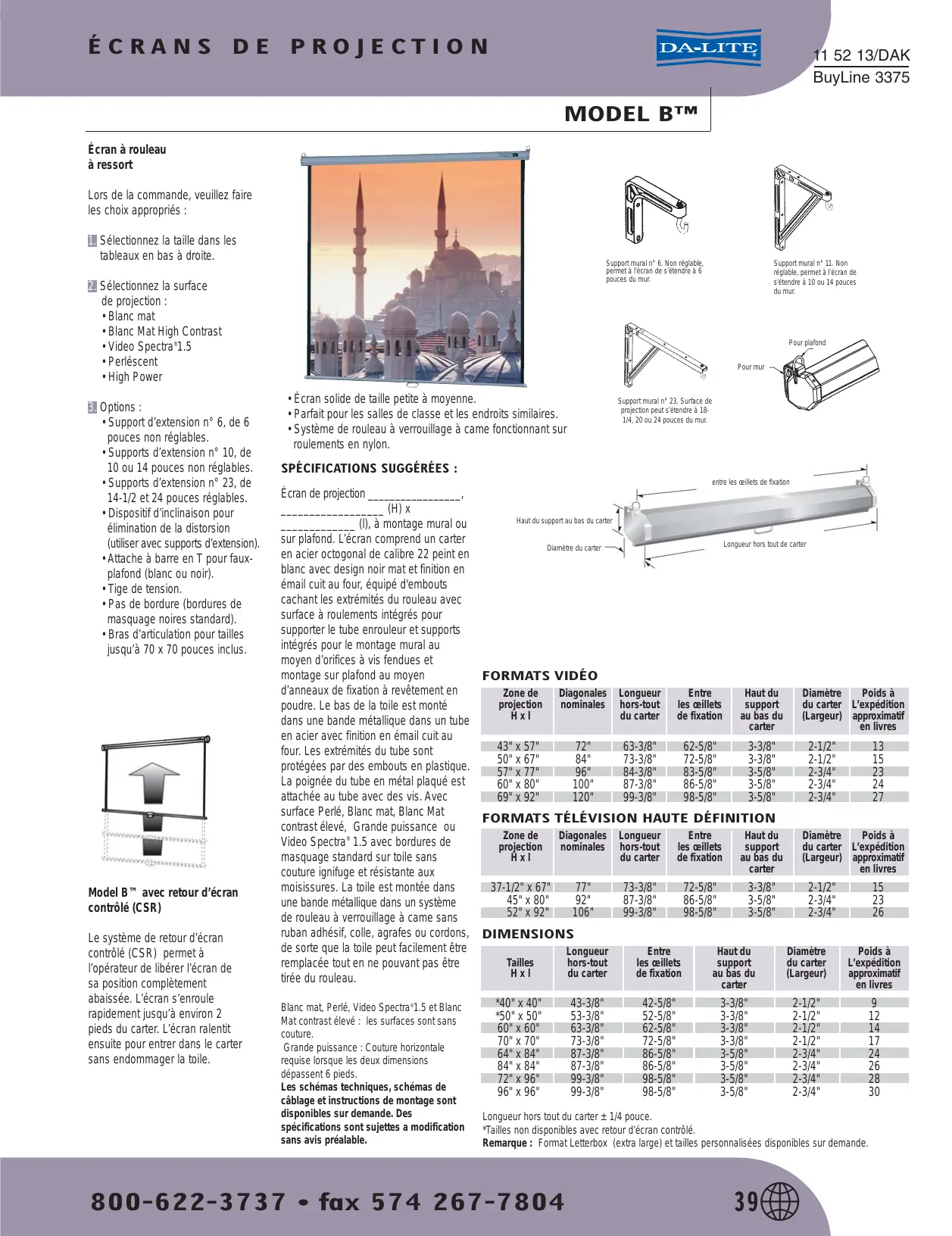

MODE D'EMPLOI B DA-LITE
Écran à rouleau à ressort
Lors de la commande, veuillez faire les choix appropriés:
- Sélectionnez l'aille dans les tableaux en bas à droite.
2 Sélectionnez la surface de projection :
- Blanc mat
- Blanc Mat High Contrast Video Spectral.5 Perlécent High Power
3 Options :
- Support d'extension n° 6, de 6 pouces non régables. Supports d'extension n° 10, de 10 ou 14 pouces non régibles. Supports d'extension n° 23, de 14-1/2 et 24 pouces réglables. Dispositif d'inclinaison pour élimination de la distorsion (utiliser avec supports d'extension).
- Attache à barre en T pour faux-plafond (blanc ou noir). Tige de tension.
- Pas de cordure (bordures de masquage noires standard).
- Bras d'articulation pour tailles jusqu'à 70 x 70 pouces inclus.

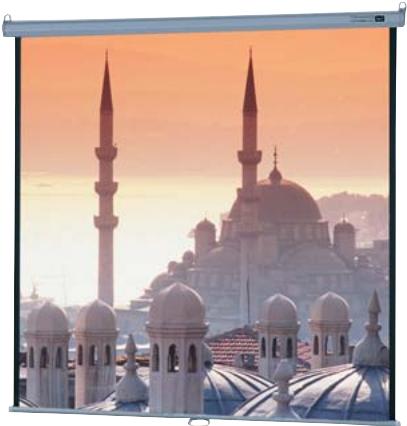

Modèle B^TM avec d'écran contrôle (CSR)
Le système de retard d'écran contrôle (CSR) permet à l'opérateur de libérer l'écran de sa position complètement abaissée. L'écran s'enroule rapidement jusqu'à environ 2 pieds du carter. L'écran ralentit ensuite pour entrer dans le carter sans endommager la toile.
Support mural n° 6. Non réglable, permet à l'écran de s'étendre à 6 pouces du mur.
Support mural n° 11. Non régliable, permet à l'écran de s'étendre à 10 ou 14 pouces du mur.
Support mural n° 23. Surface de projection peut s'étreder à 18-1/4, 20 ou 24ques du mur
- Écran solide de taille petite à moyenne.
- Parfait pour les salles de classe et les endroits similaires.
- Système de rouleau à verrouillage à came fonctionnant sur roulements en nylon.
Spécifications suggérées :
Écran de projection (H) x
(I), à montage mural ou sur plafond. L'écran comprend un carter en acier octogonal de calibre 22 peint en blanc avec design noir mat et finition en émail cuit au four, équipé d'embouts cachant les extrémités du rouleau avec surface à roulements intégrés pour supporter le tube enrouleur et supports intégrés pour le montage mural au moyen d'orifices à vis fendues et montage sur plafond au moyen d'anneaux de fixation à revêtement en poudre. Le bas de la toile est monté dans une bande métallique dans un tube en acier avec finition en émail cuit au four. Les extrémités du tube sont protégées par des embouts en plastique. La poignée du tube en métal plaqué est attachée au tube avec des vis. Avec surface Perlé, Blanc mat, Blanc Mat contrast élevé, Grande puissance ou Video Spectra* 1.5 avec cordures de masquage standard sur toile sans couture ignifuge et résistance aux moisissures. La toile est montée dans une bande métallique dans un système de rouleau à verrouillage à came sans ruban adhésif, colle, agrafes ou cordons, de sorte que la toile peut facilement être replacée tout en ne pouvant pas être tirée du rouleau.
Blanc mat, Perle, Video Spectra*1.5 et Blanc Mat contrast élevé : les surfaces sont sans couture.
Grande puissance : Couture horizontale requise lorsque les deux dimensions dépassent 6 pieds.
Les schémas techniques, schémas de câblage et instructions de montage sont disponibles sur demande. Des specifications sont sujettes à modification sans avis préalable.
FORMATS VIDEO

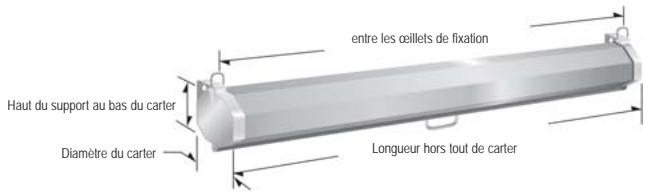

| Zone de projection H x I | Diagonales nominales | Longueur hors-tout du carter | Entre les feuillet de fixation | Haut du support au bas du carter | Diamètre du carter (Largeur) | Poids à L'expédition approximatif en livres |
| 43" x 57" | 72" | 63-3/8" | 62-5/8" | 3-3/8" | 2-1/2" | 13 |
| 50" x 67" | 84" | 73-3/8" | 72-5/8" | 3-3/8" | 2-1/2" | 15 |
| 57" x 77" | 96" | 84-3/8" | 83-5/8" | 3-5/8" | 2-3/4" | 23 |
| 60" x 80" | 100" | 87-3/8" | 86-5/8" | 3-5/8" | 2-3/4" | 24 |
| 69" x 92" | 120" | 99-3/8" | 98-5/8" | 3-5/8" | 2-3/4" | 27 |
FORMATS TÉLÉVISION HAUTE DÉFINITION
| Zone de projection H x l | Diagonales nominales | Longueur hors-tout du carter | Entre les cellëlës de fixation | Haut du support au bas du carter | Diamètre du carter (Largeur) | Poids à L'expédition approximatif en livres |
| 37-1/2" x 67" | 77" | 73-3/8" | 72-5/8" | 3-3/8" | 2-1/2" | 15 |
| 45" x 80" | 92" | 87-3/8" | 86-5/8" | 3-5/8" | 2-3/4" | 23 |
| 52" x 92" | 106" | 99-3/8" | 98-5/8" | 3-5/8" | 2-3/4" | 26 |
DIMENSIONS
| TaillesH x I | Longueur hors-tout du carter | Entre les ceillets de fixation | Haut du support au bas du carter | Diamètre du carter (Largeur) | Poids à L'expédition approximatif en livres |
| *40" x 40" | 43-3/8" | 42-5/8" | 3-3/8" | 2-1/2" | 9 |
| *50" x 50" | 53-3/8" | 52-5/8" | 3-3/8" | 2-1/2" | 12 |
| 60" x 60" | 63-3/8" | 62-5/8" | 3-3/8" | 2-1/2" | 14 |
| 70" x 70" | 73-3/8" | 72-5/8" | 3-3/8" | 2-1/2" | 17 |
| 64" x 84" | 87-3/8" | 86-5/8" | 3-5/8" | 2-3/4" | 24 |
| 84" x 84" | 87-3/8" | 86-5/8" | 3-5/8" | 2-3/4" | 26 |
| 72" x 96" | 99-3/8" | 98-5/8" | 3-5/8" | 2-3/4" | 28 |
| 96" x 96" | 99-3/8" | 98-5/8" | 3-5/8" | 2-3/4" | 30 |
Longueur hors tout du carter ± 1/4 pouce.
Tailles non disponibles avec retard d'écran contrôle.
Remarque: Format Letterbox (extra large) et tailles personnalisées disponibles sur demande.
