ADVANTAGE ELECTROL - Écran de projection DA-LITE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran de projection électrique automatique
Marque	DA-LITE
Modèle	ADVANTAGE ELECTROL
Surface de projection	Fibre de verre ignifuge avec options : Blanc mat, High Contrast, Video Spectra 1.5, Perlécent, High Power
Formats disponibles	Vidéo (43"x57" à 120"x160"), HD (45"x80" à 78"x139"), carrés (50"x50" à 12'x12'), et tailles personnalisées
Diagonales nominales	De 72" à 200"
Longueur hors-tout du carter	De 55-1/2" à 169-1/2" (selon format)
Poids à l'expédition	De 49 lb à 123 lb (selon format)
Alimentation standard	120 V (60 Hz), 1,4 A avec connecteur mâle à 4 fiches ; option 220 V (50 Hz)
Moteur	Monté dans tube enrouleur, réducteur de bruit breveté, marche arrière rapide, frein électrique, disjoncteur thermique
Contrôle	Interrupteur à trois positions ; options : télécommande sans fil (RF ou IR), commande basse tension, SCB-100/200 RS-232, adaptateur Ethernet NET-100/200
Sécurité	Boîtier ignifuge classe UL, interrupteurs de fin de course réglables, frein électrique, disjoncteur thermique
Installation	Boîte de jonction intégrée, supports de montage réglables, moteur installable à droite ou à gauche
Entretien et nettoyage	Toile ignifuge et résistante aux moisissures ; nettoyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Toiles, moteurs, télécommandes, interrupteurs et caches disponibles ; contacter DA-LITE
Homologations	UL, conforme aux codes électriques américain (NEC) et canadien (CSA C22.1)

FOIRE AUX QUESTIONS - ADVANTAGE ELECTROL DA-LITE

Quelles sont les dimensions disponibles pour l'écran ADVANTAGE ELECTROL ?

L'écran est disponible en plusieurs formats : vidéo (43"x57" à 120"x160"), HD (45"x80" à 78"x139") et carrés (50"x50" à 12'x12'). Des tailles personnalisées et Letterbox sont également disponibles sur demande.

Comment installer l'écran ADVANTAGE ELECTROL ?

L'installation doit être réalisée par un professionnel. L'écran est livré avec une boîte de jonction intégrée pour faciliter le câblage. Les supports de montage sont réglables pour centrer ou décaler l'écran. Le moteur peut être installé à droite ou à gauche.

Quels types de surface de projection sont proposés ?

Les surfaces disponibles sont : Blanc mat, Blanc mat High Contrast, Video Spectra 1.5, Perlécent et High Power. Toutes sont en fibre de verre ignifuge et résistantes aux moisissures.

Comment contrôler l'écran ADVANTAGE ELECTROL ?

L'écran est livré avec un interrupteur à trois positions. En option, vous pouvez ajouter une télécommande sans fil (RF ou infrarouge), un système de commande basse tension, ou des interfaces série (SCB-100/200) et Ethernet (NET-100/200).

L'écran ADVANTAGE ELECTROL est-il ignifuge ?

Oui, le boîtier est classé UL ignifuge et la toile est en fibre de verre ignifuge. L'écran est conforme aux codes électriques américain (NEC) et canadien (CSA).

Comment nettoyer la toile de l'écran ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques. La toile résiste aux moisissures, mais un entretien régulier prolonge sa durée de vie.

Puis-je utiliser l'écran avec un projecteur 4K ?

Oui, les surfaces comme le Video Spectra 1.5 ou le High Power offrent une excellente qualité d'image adaptée aux résolutions élevées, y compris la 4K.

Que faire si l'écran ne descend pas ou ne remonte pas ?

Vérifiez l'alimentation électrique et l'interrupteur. Si le problème persiste, le disjoncteur thermique peut avoir coupé le circuit. Attendez quelques minutes et réessayez. Contactez le service après-vente si nécessaire.

Où trouver des pièces de rechange pour l'écran ADVANTAGE ELECTROL ?

Les pièces détachées (toiles, moteurs, télécommandes, interrupteurs) sont disponibles auprès de DA-LITE ou de ses revendeurs agréés. Consultez le site officiel pour les références.

Quelle alimentation électrique est nécessaire ?

L'écran standard fonctionne en 120 V (60 Hz, 1,4 A). Une version 220 V (50 Hz) est disponible en option. Le moteur est équipé d'un connecteur mâle à 4 fiches.

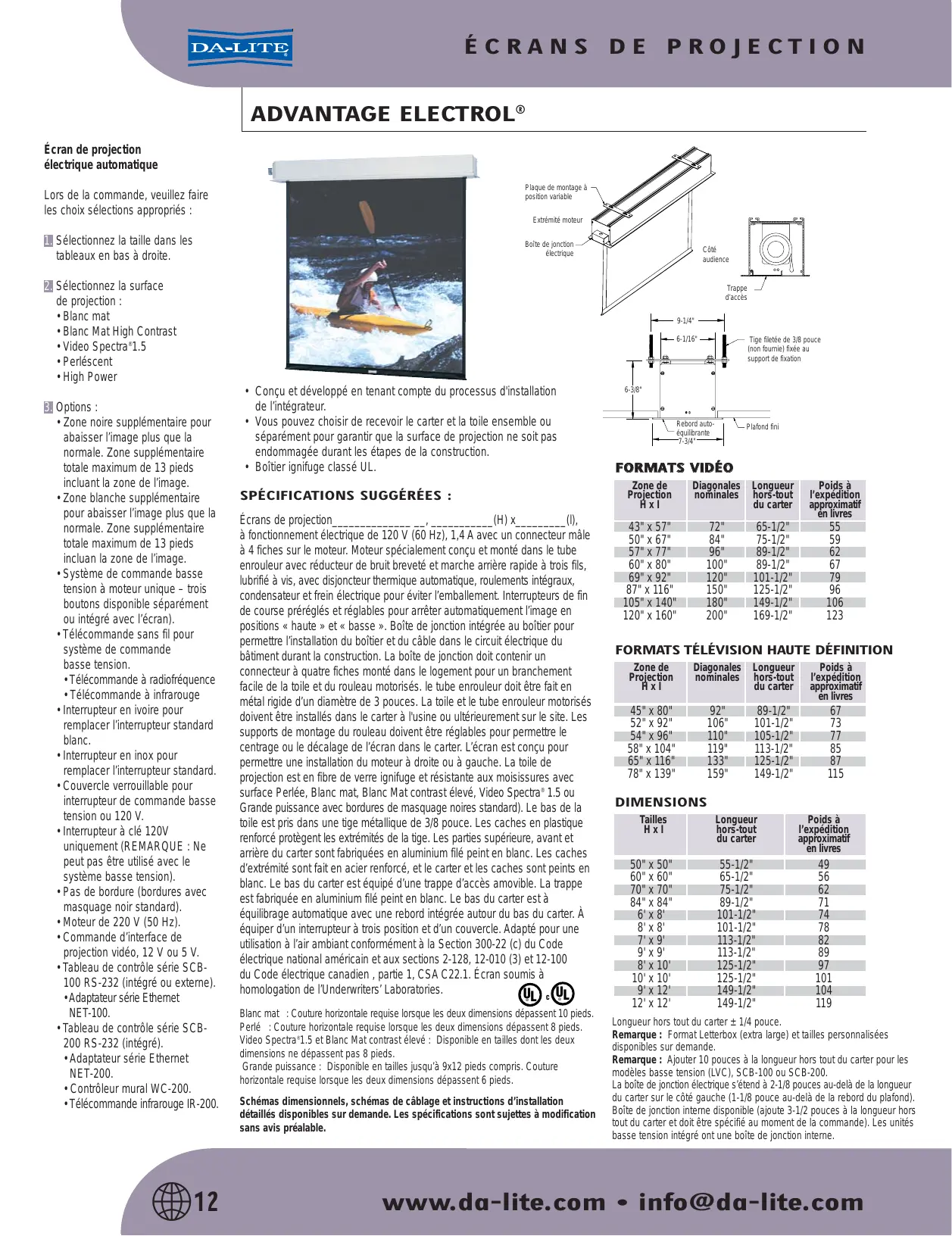

MODE D'EMPLOI ADVANTAGE ELECTROL DA-LITE

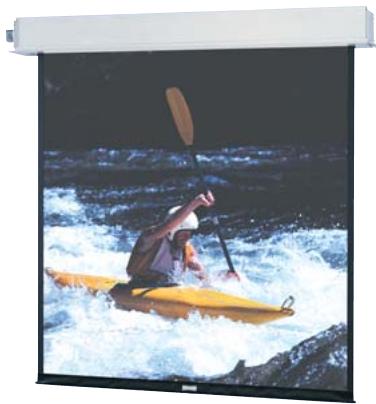

Écran de projection électrique automatique

Lors de la commande, veuillez faire les sélections appropriées :

1. Sélectionnez l’ailleur dans les tableaux en bas à droite.

2 Sélectionnez la surface de projection :

• Blanc mat
• Blanc Mat High Contrast Video Spectra*1.5 Perlécent High Power

3 Options :

Zone noire supplémentaire pour abaisser l'image plus que la normale. Zone supplémentaire totale maximum de 13 pieds incluant la zone de l'image. - Zone blanche supplémentaire pour abaisser l'image plus que la normale. Zone supplémentaire totale maximum de 13 pieds incluant la zone de l'image. - Système de commande basse tension à moteur unique - trois boutons disponibles séparément ou intégrés avec l'écran). - Télécommande sans fil pour système de commande basse tension. - Télécommande à radiofréquence - Télécommande à infrarouge - Interrupteur en ivoire pour remplacer l'interrupteur standard blanc. - Interrupteur en inox pour remplacer l'interrupteur standard. - Couvercle verrouillable pour interrupteur de commande basse tension ou 120 V. - Interrupteur à clé 120V uniquement (REMARQUE: Ne peut pas être utilisé avec le système basse tension). - Pas de bordure (bordures avec masquage noir standard). - Moteur de 220 V (50 Hz). Commande interface de projection vidéo, 12V ou 5V. Tableau de contrôle série SCB-100 RS-232 (intégré ou externe). - Adaptateur série Ethernet NET-100. Tableau de contrôle série SCB200 RS-232 (intégré). Adaptateur série Ethernet NET-200. - Contrôleur mural WC-200. - Télécommande infrarouge IR-200

• Conçu et développé en tenant compte du processus d'installation de l'intégrateur.
• Vous pouvez désirer de recevoir le carter et la toile ensemble ou séparément pour garantir que la surface de projection ne soit pas endommagée durant les étapes de la construction.
• Boîtier ignifuge classé UL.

Spécifications suggérées :

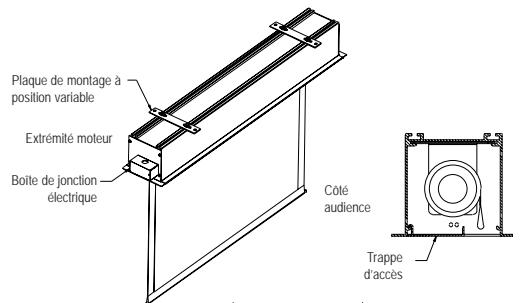

Écrans de projection (H) x (L), à fonctionnement électrique de 120 V (60 Hz), 1,4 A avec un connecteur mâle à 4 fiches sur le moteur. Moteur spécialement conçu et monté dans le tube enrouleur avec réducteur de bruit breveté et marche arrière rapide à trois fils, lubrifié à vis, avec disjoncteur thermique automatique, roulements intégraux, condensateur et frein électrique pour éviter l'emballement. Interrupteurs de fin de course préréglés et réglables pour arrêter automatiquement l'image en positions « haute » et « basse ». Boîte de jonction intégrée au boîtier pour permettre l'installation du boîtier et du câble dans le circuit électrique du bâtiment pendant la construction. La boîte de jonction doit contenir un connecteur à quatre fiches monté dans le logement pour un branchement facile de la toile et du rouleau motorisés. Le tube enrouleur doit être fait en métal rigide d'un diamètre de 3 pouces. La toile et le tube enrouleur motorisés doivent être installés dans le carter à l'usine ou ultérieurement sur le site. Les supports de montage du rouleau doivent être réglables pour permettre le centrage ou le décalage de l'écran dans le carter. L'écran est conçu pour permettre une installation du moteur à droite ou à gauche. La toile de projection est en fibre de verre ignifuge et résistante aux moisissures avec surface perlée, blanc mat, blanc mat contraste élevé, video spectra 1.5 ou grande puissance avec cordures de masquage noires standard. Le bas de la toile est pris dans une tige métallique de 3/8 pouce. Les caches en plastique renforcé protègent les extrémités de la tige. Les parties supérieure, avant et arrière du carter sont fabriquées en aluminium filé peint en blanc. Les caches d'extrémité sont faits en acier renforcé, et le carter et les caches sont peints en blanc. Le bas du carter est équipé d'une trappe d'accès amovible. La trappe est fabriquée en aluminium filé peint en blanc. Le bas du carter est à équilibrage automatique avec un rebord intégré autour du bas du carter. Équipé d'un interrupteur à trois positions et d'un couvercle. Adapté pour une utilisation à l'air ambiant conformément à la Section 300-22 (c) du Code électrique national américain et aux sections 2-128, 12-010 (3) et 12-100 du Code électrique canadien, partie 1, CSA C22.1. Écran soumis à homologation de l'Underwriters' Laboratories.

FORMATS VIDEO

Zone de Projection R x I	Diagonales nominales	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
43" x 57"	72"	65-1/2"	55
50" x 67"	84"	75-1/2"	59
57" x 77"	96"	89-1/2"	62
60" x 80"	100"	89-1/2"	67
69" x 92"	120"	101-1/2"	79
87" x 116"	150"	125-1/2"	96
105" x 140"	180"	149-1/2"	106
120" x 160"	200"	169-1/2"	123

FORMATS TÉLÉVISION HAUTE DÉFINITION

Zone de Projection H x I	Diagonales nominales	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
45" x 80"	92"	89-1/2"	67
52" x 92"	106"	101-1/2"	73
54" x 96"	110"	105-1/2"	77
58" x 104"	119"	113-1/2"	85
65" x 116"	133"	125-1/2"	87
78" x 139"	159"	149-1/2"	115

DIMENSIONS

TaillesH x l	Longueur hors-tout du carter	Poids à l'expédition approximatif en livres
50" x 50"	55-1/2"	49
60" x 60"	65-1/2"	56
70" x 70"	75-1/2"	62
84" x 84"	89-1/2"	71
6' x 8'	101-1/2"	74
8' x 8'	101-1/2"	78
7' x 9'	113-1/2"	82
9' x 9'	113-1/2"	89
8' x 10'	125-1/2"	97
10' x 10'	125-1/2"	101
9' x 12'	149-1/2"	104
12' x 12'	149-1/2"	119

Longueur hors tout du carter ± 1/4 pouce.

Remarque: Format Letterbox (extra large) et tailles personnalisées disponibles sur demande.

Remarque: Ajouter 10 pouces à la longueur hors tout du carter pour les modèles basse tension (LVC), SCB-100 ou SCB-200.

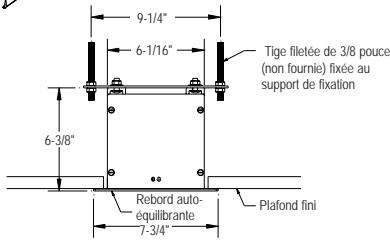

La boîte de jonction électrique s'étend à 2-1/8 pouces au-delà de la longueur du carter sur le côté gauche (1-1/8 pouce au-delà du rebord du plafond). Boîte de jonction interne disponible (ajoute 3-1/2 pouces à la longueur hors tout du carter et doit être spécifié au moment de la commande). Les unités basse tension intégrées ont une boîte de jonction interne.
