AV122B - Scanner AVISION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner à plat avec chargeur automatique de documents (ADF)
Résolution optique	Jusqu'à 600 ppp × 1200 ppp
Modes de numérisation	Noir et blanc, niveaux de gris, couleur (48 bits)
Capacité du chargeur ADF	Jusqu'à 50 feuilles (80 g/m²)
Formats de papier (ADF)	Lettre, Légal, A4, B5, A5, carte ; largeur 3,5" à 8,5" ; grammage 16 à 28 lb
Interface	USB 2.0 haut débit
Alimentation	Adaptateur secteur 24V, 2.0A (modèle HEG42-240200-7L)
Température de fonctionnement	10°C à 35°C
Logiciels inclus	Pilotes TWAIN et ISIS, Gestionnaire de boutons, Avision Capture Tool, Adobe Reader
Systèmes d'exploitation	Windows 98SE, Me, 2000, XP
Fonctions avancées	Détection ultrasonique d'alimentation multiple, correction de désalignement, suppression de pages vides, remplissage de bordure, rotation d'image, profils de numérisation, abandon de couleur
Entretien	Nettoyage des rouleaux et du verre avec alcool isopropylique (95%) ; remplacement du tampon ADF (toutes les 50 000 pages) ; remplacement du galet ADF (toutes les 200 000 pages, par centre agréé)
Sécurité et normes	Conforme FCC classe B, EN55022, EN55024, EN60950 ; certifié ENERGY STAR®
Boutons et écran	3 boutons (Scan, Cancel/Stop, sélecteur de fonction) et écran LED
Contenu du carton	Scanner, bac ADF, bac de réception ADF, câble USB, adaptateur secteur, cordon d'alimentation, CD de pilotes, manuel d'utilisation

FOIRE AUX QUESTIONS - AV122B AVISION

Comment installer le scanner AV122B ?

Avant de connecter le scanner, insérez le CD fourni et installez d'abord le Gestionnaire de boutons, puis le pilote du scanner. Ensuite, branchez l'adaptateur secteur et le câble USB. Mettez le scanner sous tension et l'ordinateur détectera le nouveau matériel.

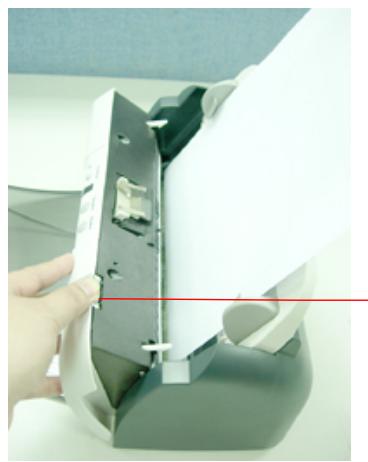

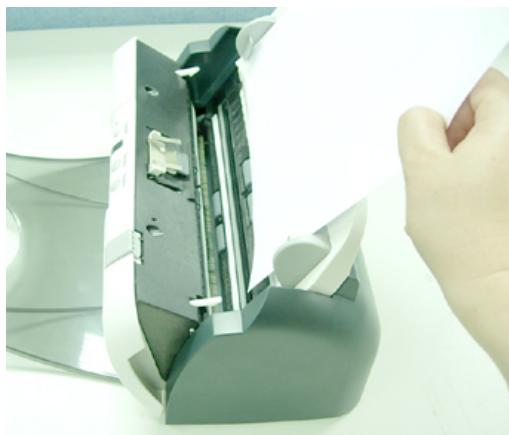

Pourquoi le papier se bloque-t-il dans l'ADF ?

Appuyez sur le bouton de dégagement de l'ADF situé à l'avant gauche, ouvrez le capot, puis retirez délicatement le papier coincé. Vérifiez l'état des rouleaux et nettoyez-les si nécessaire. Éventez le papier avant de le recharger.

Comment nettoyer les rouleaux de l'ADF ?

Humidifiez un coton-tige avec de l'alcool isopropylique (95%) et essuyez les rouleaux en les tournant doucement. Ouvrez l'ADF en appuyant sur le bouton de dégagement, puis nettoyez également le tampon. Refermez ensuite le capot.

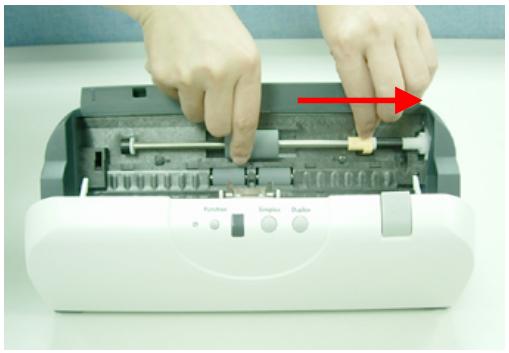

Comment remplacer le tampon de l'ADF ?

Après environ 50 000 numérisations, le tampon peut être usé. Ouvrez l'ADF, retirez l'ancien tampon en tirant sur le crochet, puis insérez un nouveau tampon. Après remplacement, réinitialisez le compteur du tampon dans l'onglet Informations du pilote.

Comment numériser en couleur ?

Dans la boîte de dialogue Propriétés du scanner, sous l'onglet Image, choisissez Couleur avant (ou arrière) dans la zone Sélection d'image. Réglez la résolution et autres paramètres, puis cliquez sur Numériser.

Les images sont trop sombres, que faire ?

Augmentez la luminosité dans les paramètres TWAIN (glissière de -100 à +100). Vous pouvez aussi modifier la valeur gamma de votre moniteur à 1,8 et celle de votre imprimante à 2,2 depuis l'application.

Comment utiliser les boutons du scanner pour numériser rapidement ?

Installez le Gestionnaire de boutons. Cliquez droit sur l'icône dans la barre des tâches pour configurer chaque bouton (format de fichier, application de destination). Placez le document dans l'ADF, sélectionnez le bouton désiré via le sélecteur de fonction, puis appuyez sur Scan.

Comment éviter les alimentations multiples ?

Activez la détection ultrasonique dans l'onglet Papier du pilote. Vous pouvez aussi choisir d'arrêter le scan ou d'émettre une alarme sonore. Éventez le papier avant de le charger et nettoyez régulièrement les rouleaux.

Comment régler la résolution de numérisation ?

Dans l'onglet Image de la boîte de dialogue Propriétés, sélectionnez une résolution dans la liste déroulante (75, 100, 150, 200, 300, 400, 600 dpi). La valeur par défaut est 200 dpi. Vous pouvez aussi ajouter une résolution personnalisée.

Le scanner ne s'allume pas, que vérifier ?

Assurez-vous que l'adaptateur secteur est branché sur une prise fonctionnelle et que le cordon est correctement connecté au scanner. Vérifiez que l'interrupteur d'alimentation à l'arrière est sur la position I (marche).

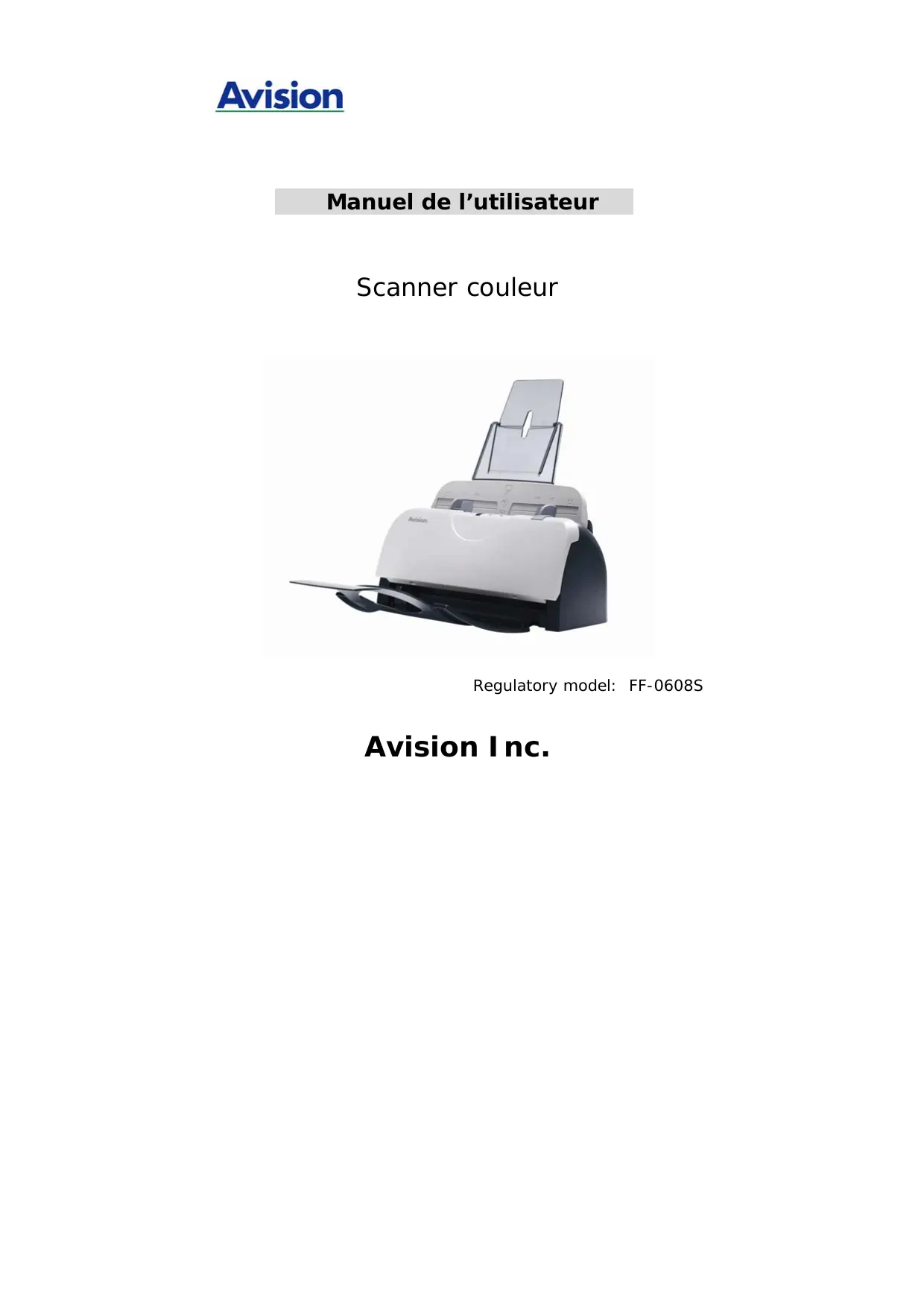

MODE D'EMPLOI AV122B AVISION

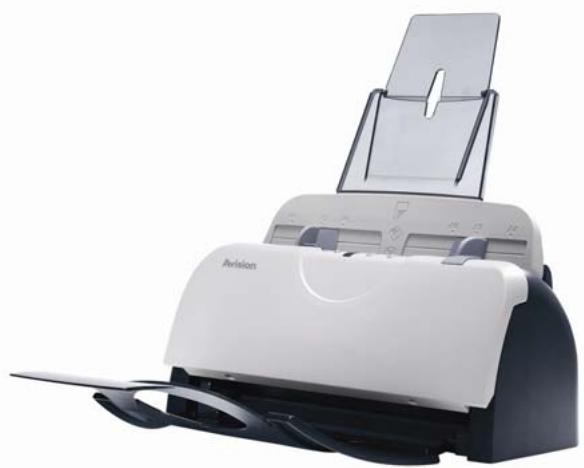

Manuel de l'utilisateur

Scanner couleur

Microsoft est une marque déposée aux États-Unis de Microsoft Corporation.

Windows et MS-DOS sont des marques de Microsoft Corporation.

IBM, PC, AT, XT sont des marques déposées d'International

ENERGY STAR® est une marque déposée aux États-Unis.

Les autres marques et produits cités sont des marques

déposées ou des marques de leurs propriétaires respectifs.

Droits d'auteur

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrivie, stockée dans un système d'archivage, ou traduite dans n'importe quelle langue ou n'importe quel langage de programmation, sous n'importe quelle forme ou par n'importe quels moyens, électroniques, mécaniques, magnétiques, optiques, chimiques, manuels, ou autres, sans la permission par écrit de Avision Inc.

Le matériel scanné par ce produit peut être protégé par des lois gouvernementales et autres règlements, tel que les lois de droits d'auteur. C'est l'unique responsabilité de l'utilisateur de se conformer à de telles lois et règlements.

Garantie

Les informations contenues dans ce document sont sujettes à des modifications sans préavis.

Avision ne fait pas de garantie de n'importe quel genre en ce qui concerne ce matériel, y compris, mais sans limitations, la garantie impliquée de convenance dans un but déterminé.

Avision décline toute responsabilité pour toute erreur contenu ci-après, ou pour tout dommage accessoire ou indirect résultat de la fourniture, performance, ou utilisation de ce matériel.

Déclaration FCC

Cet équipement a été testé et reconnu conforme aux limites de la classe B pour les équipements numériques, conformément à la section 15 des Réglementations FCC. Ces limites sont conçues pour fournir une protection raisonnable contre toutes interférences nuisibles dans un milieu résidentiel. Cet équipement génère, utilise, et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément au manuel d'instruction, peut perturber la réception radio. Cependant, il n'est pas garantie que l'équipment ne produit aucune interférence dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévisée, qui peuvent être déterminées en l'éteignant et le rallumant, l'utilisateur est encouraged à essayer de remédier au problème en prenant les mesures suivantes:

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement à une prise secteur sur un circuit différent de celui utilisé par le récepteur.
• Consulter le négociant ou un technicien radio/TV expérimenté.

Ce produit satisfait les limitations de la Classe B de EN55022, EN55024 et les conditions de sécurité de EN 60950.

Évacuation des équipements usagés par les utilisateurs dans les foyers privés au sein de l'union européenne

La présence de ce symbole sur le produit ou sur son emballage indique que vous ne pouvez pas vous débarrasser de ce produit de la même façon que vos déchets courants. Au contraire, vous êtes responsable de l'évacuation de vos équipements usagés et à cet effet, vous êtes tenu de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usagés. Le tri, l'évacuation et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur les lieux de collecte des équipements usagés, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit.

En tant que partenaire ENERGY STAR®, Avision

Inc. a déterminé que ce produit est conforme aux directives d'ENERGY STAR® en matière d'efficacité énergétique.

Configuration requise

Ordinateur IBM compatible 586, Pentium ou plus Microsoft Windows 98SE, Windows Me, Windows 2000, ou Windows XP Un port USB (universal serial bus) - taux de transfert ultra-rapide seulement avec la carte USB 2.0 Au moins 100 Mo d'espace disque libre Au moins 128 Mo de mémoire système Un lecteur CD-ROM

Table des matières

1. Introduction 1-1
2. Installation 2-1

Précautions 2-1

2.1 Installation du plateau de papier ADF 2-2 2.2 Installer le Bac de Réception ADF 2-6 2.3 Connecter le câble d'alimentation 2-7 2.4 Mettre Sous Tension 2-7 2.5 Installer les logiciels 2-8 2.6 Connecter à l'ordinateur 2-10

1. Premier Numérisation 3-1

3.1 PLACER VOTRE ORIGINAL 3-1

3.1.1 Placer Votre Document dans le Bac d'Alimentation ADF............ 3-2 3.2 Vérifier l'installation de votre scanner 3-3 3.2 Un coup d'œil à l'interface utilisateur 3-7

1. Utilisation de la boîte de dialogue Propriétés du scanner 4-1

4.1 Boutons de la boîte de dialogue Propriétés du scanner 4-2 4.2 L'onglet Image 4-4

4.2.1 La boîte Sélection d'image 4-5 4.2.2 Autres options d'image 4-7 4.2.3 Numériser des images en couleur 4-15 4.2.4 Numériser des images en niveau de gris 4-16 4.2.5 Numériser des images N et B 4-16 4.2.6 Edition de profils 4-17 4.4.1 Sélection de l'Abandon de couleur 4-22 4.4.2 Autres options d'Abandon de couleur 4-23

4.5 L'onglet Papier 4-25

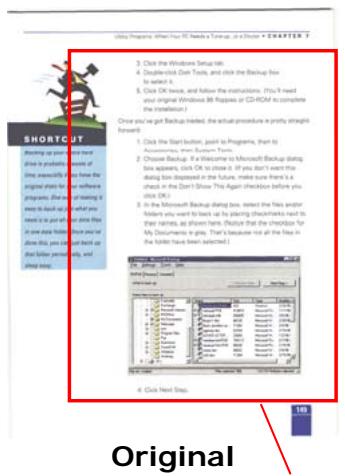

4.5.1 Rognage 4-26 4.5.2 Autre Sélection de Papier 4-30 4.5.3 Relatif au Document 4-37

4.6 L'onglet Aperçu 4-41 4.7 L'onglet Options 4-42 4.8 L'onglet Paramètres 4-48 4.9 L'onglet Informations 4-50

1. Opération de l'interface ISIS 5-1

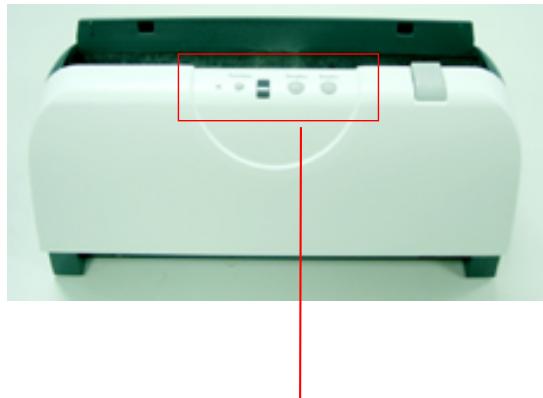

2. Comment utiliser les boutons du scanner 6-1

6.1 Installation du gestionnaire de boutons 6-2 6.2 Vérifier les configurations des boutons avant la numérisation 6-3 6.3 Numériser d'une simple pression sur les boutons. 6-5

1. Entretien 7-1

7.1 Nettoyer l'ADF 7-1 Procédure de nettoyage 7-1 7.2 Nettoyage du verre 7-3 7.3 Remplacer le module du tampon détachable de l'ADF 7-4 7.4 Remplacement du galet ADF 7-5

1. Dépannage 8-1

8.1 Bourrage papier dans l'ADF... 8-1 8.2 Questions et réponses 8-3 8.3 Support technique... 8-4

1. Spécifications 9-1

1. Introduction

Félicitations! Vous avez acquis le scanner couleur de Avision. Avision Inc. est une société réputée dans le monde pour ses scanners de qualité supérieure.

Avant d'installer et d'utiliser votre nouveau scanner, prenez quelques minutes pour ce manuel. Il vous fournit des instructions sur comment déballer, installer, opérer et maintenir le scanner.

Contrôlez SVP si tous les articles sur la liste de vérification sont prêts. Si vous n'avez pas reçu tous les articles, contactez votre revendeur immédiatement.

1. Unité principale du scanner
2. Bac d'Alimentation ADF
3. Bac de Réception ADF
4. USB Cable
5. Adaptateur d'alimentation
6. Cordon d'alimentation

1. Veuillez conserver tous les matériaaux d'emballage pour pouvoir retourner le scanner pour réparation.
2. Utilisez seulement l'adaptateur CA (HEG42-240200-7L by Hitron) inclus avec l'appareil. L'utilisation d'un autre adaptateur CA peut endommager l'appareil et annuler la garantie.

Précautions

Protégez le scanner du soleil. Le soleil direct ou une chaleur excessive peuvent endommager l'appareil. N'installez pas le scanner dans un endroit humide ou poussiéreux. Utilisez une source d'alimentation correcte.

Installez le scanner sur une surface plate et stable. Les surfaces penchées ou inégales peuvent causer des problèmes d'opération. Conservez la boîte du scanner et le matériel d'emballage pour transport.

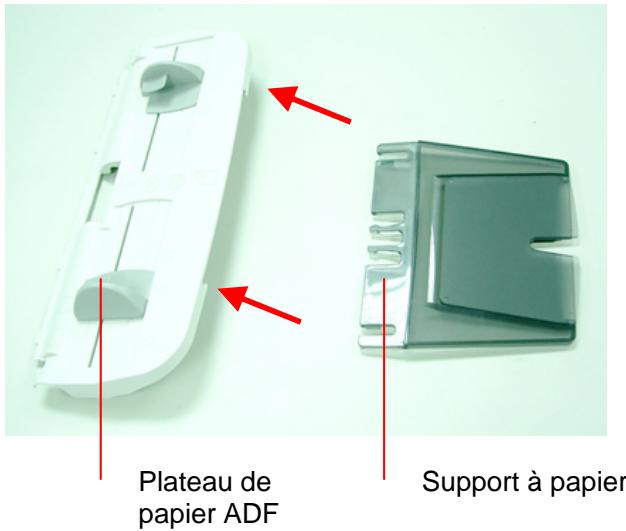

2.1 Installation du plateau de papier ADF

1. Attachez le support à papier au plateau de papier ADF.

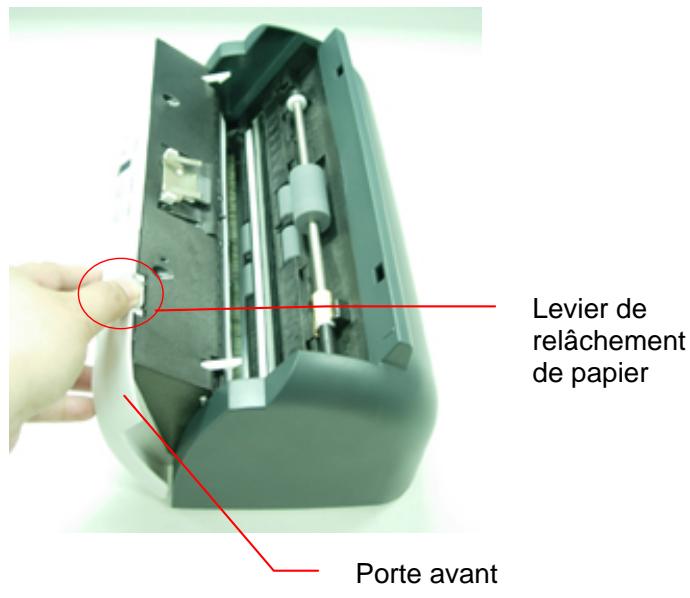

1. Tirez sur le levier de relâchement de papier à gauche pour ouvrir la porte.

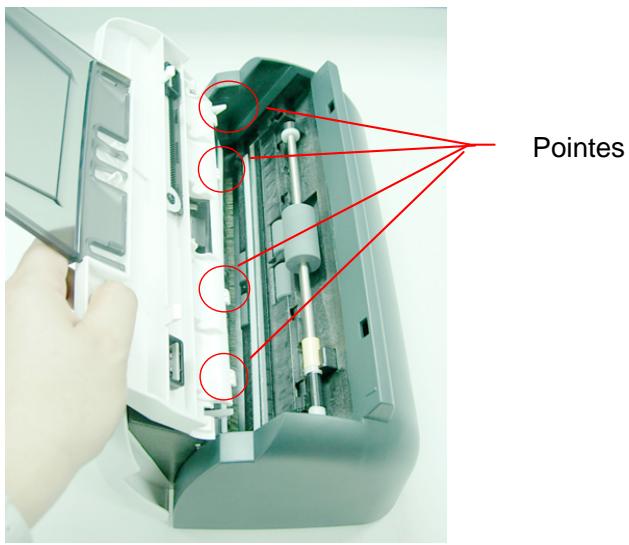

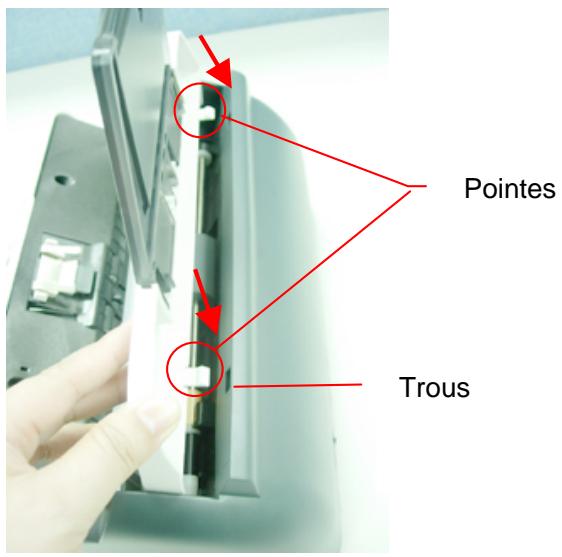

1. Insérez les quatre pointes en dessous du plateau à papier ADF dans les trous à l'avant du scanneur.

1. Insérez deux pointes dans le milieu du plateau ADF dans les trous sur le dessus du scanneur.

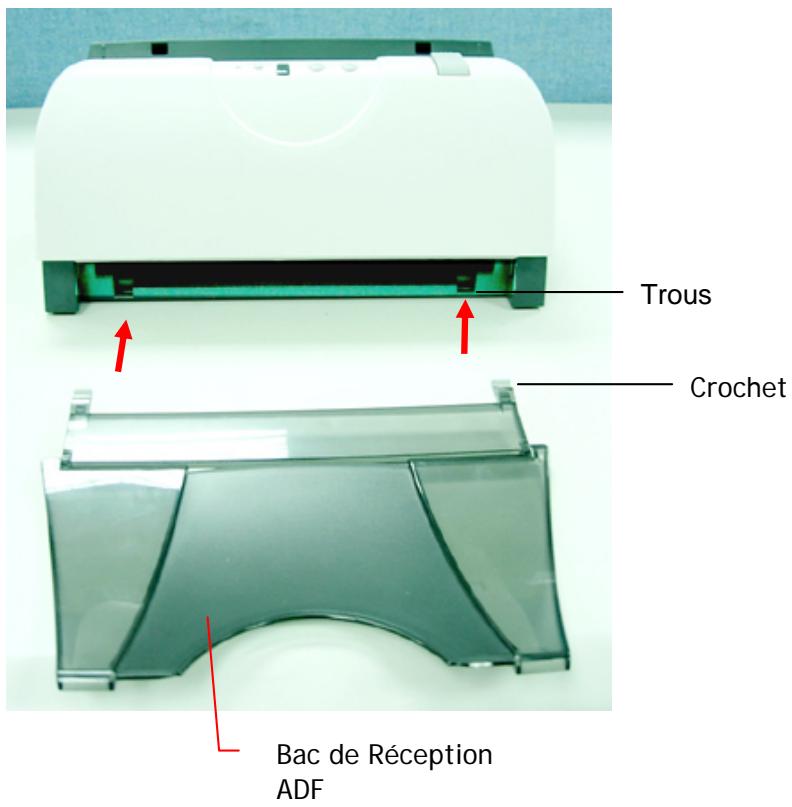

2.2 Installer le bac de réception ADF

Fixez les crochets droit et gauche du Bac de Réception ADF aux trous situés à l'avant du scanner.

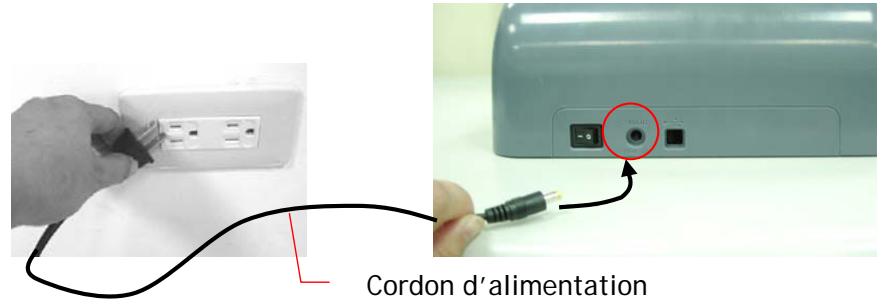

2.3 Connecter le câble d'alimentation

Branchez la petite extrémité de l'adaptateur d'alimentation dans la fiche d'alimentation de votre scanner. Insérez l'autre extrémité dans une prise de courant appropriée.

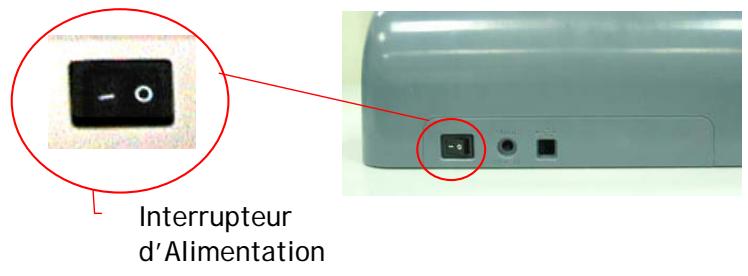

2.4 Mettre sous tension

Une fois que le câble d'alimentation et le câble USB sont tous deux connectés, mettez l'interrupteur d'alimentation sur la position "I" pour allumer le scanner. Pour éteindre le scanner, mettez l'interrupteur d'alimentation sur la position "O".

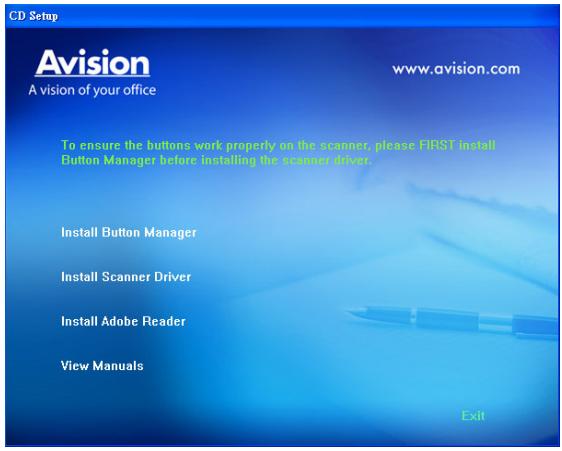

2.5 Installer les logiciels

• Pour assurer que votre ordinateur peut identifier le scanner USB, installez tout d'abord le pilote du scanner avant de connecter le scanner à votre ordinateur.
• Placer le CD-ROM fourni avec le scanner dans le lecteur CD-ROM de votre ordinateur.
• La fenêtre d'installation du logiciel apparait à l'écran. Dans le cas contraire, retournez dans le menu de configuration et lancez setup.exe

Contenu de l'installation graphique:

• Installer le Gestionnaire de Bouton: Pour utiliser les boutons du scanner, vous devez installer le gestionnaire de bouton. Pour garantir que le gestionnaire de bouton fonctionne correctement, veuillez d'ABORD installer le gestionnaire avant d'installer le pilote du scanner.
• Installer Pilote du Scanner: Pour communiquer avec votre scanner, vous avez besoin d'installer le pilote du scanner. Après avoir installé le logiciel du

gestionnaire de bouton, cliquez sur Installer Pilote du Scanner pour installer le pilote du scanner sur votre ordinateur.

• Installer Adobe Reader: Pour visualiser les manuels de l'utilisateur du scanner et du gestionnaire de bouton, vous devez utiliser Adobe Reader pour ouvrir et afficher les manuels au format pdf. Si vous avez déjà installé Adobe Reader, vous pouvez ignorer cette tâche.
• Voir les manuels: Cliquez sur "Voir les manuels" pour visualiser ou imprimer le manuel de l'utilisateur détaillé du scanner et du gestionnaire de bouton.
• Cliquez sur Installer le Gestionnaire de Bouton pour installer le logiciel du gestionnaire de bouton puis cliquez sur Installer le Gestionnaire de Bouton pour installer le pilote du scanner sur votre ordinateur.

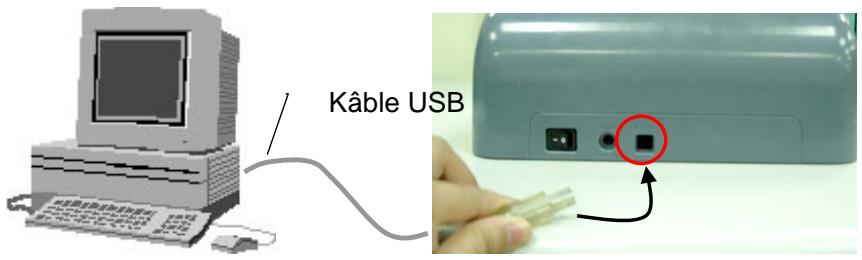

2.6 Connecter à l'ordinateur

1. Connectez l'extrémité carrée du câble USB au port USB de votre scanner, et l'extrémité rectangulaire au port USB de votre ordinateur.

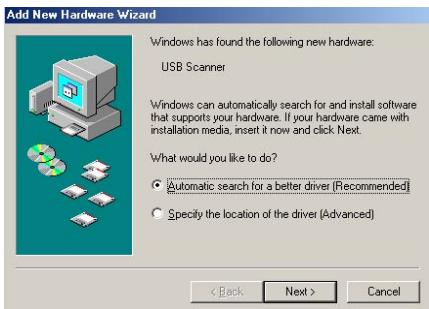

1. L'ordinateur devrait détecter un nouveau dispositif USB et afficher le message suivant : "un nouveau matériel a été détecté".

(Windows 9X/Windows ME)

1. Dans Windows 98SE ou Windows ME, confirmez que la recherche d'un meilleur gestionnaire a été correctement sélectionnée et cliquez sur le bouton "Suivant".

Dans Windows XP, appuyez sur le bouton "suivant" pour continuer

1. Quand le dialogue est fini, appuyez sur le bouton "terminer".

Note: Pour désinstaller le pilote du scanner, Windows 2000/XP, assurez-vous que le scanner est bien connecté à votre ordinateur.

3.1 PLACER votre original

Ne peut pas être utilisé convenablement avec ADF:

• Papier avec trombone ou agrafe
• Papier avec encre pas sèche
• Papier avec épaisseur différente, telle qu'enveloppes
• Papier froissé, déchiré ou plié
• Papier calque
• Papier sans carbone
• Papier plus étroit que 3.5" ou plus large que 8.5"
• Articles autres que papier, tels que tissu, métal ou film.
• Papier photographique
• Papier avec encoches ou tranches
• Papier de forme irrégulière (non-rectangulaire)
• Papier très mince.

Aérer votre document

La taille de papier standard devrait se charger facilement dans le scanner. Pour éviter les bourrages de papier occasionnels quand vous chargez automatiquement plusieurs documents, aérez le papier avant de le charger.

Évètuer le papier.

Chargement du document

Placez votre document avec la partie importante, le texte dirigée vers le bas, sur le Bac d'Alimentation ADF. Alignez les deux côtés du document avec les guides d'alimentation. Remarquez que le Bac d'Alimentation ADF peut contenir jusqu'à 50 pages de document à la fois.

Placer des documents dans l'ADF.

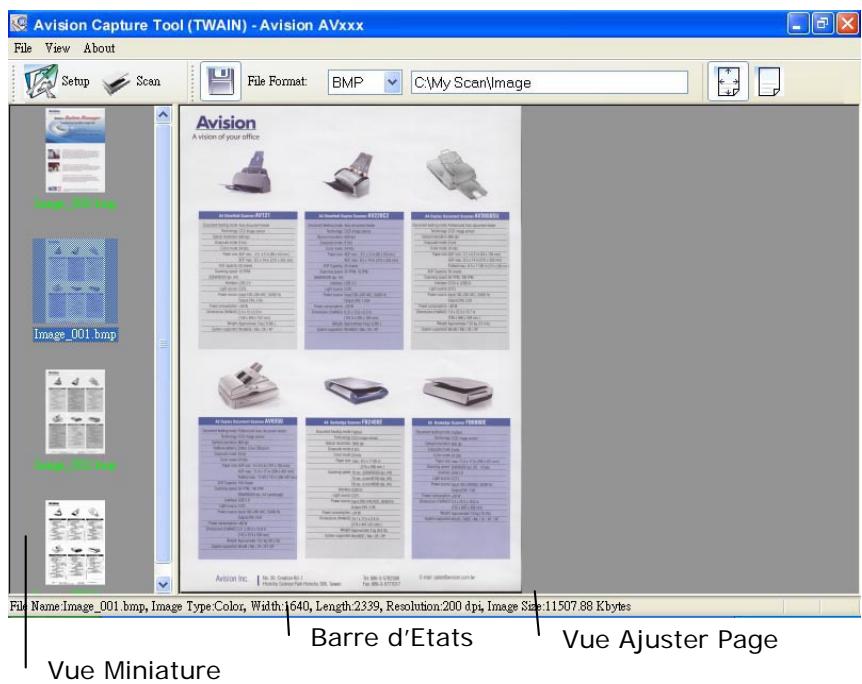

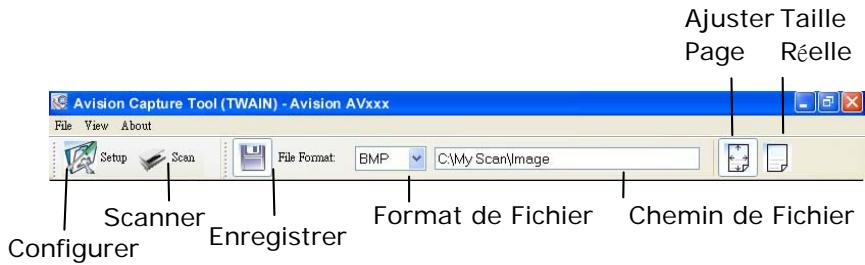

3.2 Vérifier l'installation de votre scanner

Pour vérifier si l'installation de votre scanner est correcte, Avision fournit un programme de test utile appelé Avision Capture Tool. Avec cet outil, vous pouvez effectuer des simples scans et visualiser les images capturées. D'autre part, cela vous aide à terminer votre scan à une certaine rapidité.

La procédure suivante décrit comment vérifier l'installation de votre scanner. Si l'installation n'est pas correcte, veuillez revoir la section précédente pour vérifier si le câblage et le pilote du scanner ont été installés correctement.

Avant de commencer, assurez-vous que le scanner est activé.

1. Sélectionnez Démarrer>Programmes>Avision Avxxx Scanner>Avision Capture Tool. La boîte de dialogue Sélectionner le Modèle de Scanner apparaitra.

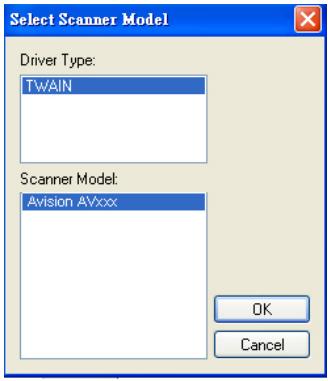

1. Sélectionnez votre type de pilote et votre modèle de scanner et cliquez OK. La boîte de dialogue suivante Avision Capture Tool apparaitra.

1. Choisissez votre format de fichier dans la liste déroulante Format de Fichier. (Le format par défaut est BMP, d'autres inclus TIFF, GIF, et JPEG.)
2. Entrez le nom de dossier et nom de fichier dans la boîte Chemin de Fichier. (Le chemin par défaut est C:\Mes Scans\Image.)

Remarque: Si vous ne pouvez pas enregistrer l'image scannée, désélectionnez le bouton Enregistrer puisque Enregistrement Activé est sélectionné par défaut. Dans ce cas, la vue miniature sera désactivée. Ensuite, après avoir visualisé toutes les images scannées, seule la dernière restera à l'écran.

1. Cliquez le bouton Configurer (Ketap) ou choisissez Configurer dans le menu Fichier pour faire apparaitre la boite de dialogue Propriétés du Scanner.

Boîte de sélection d'image

1. Dans la Boîte de Sélection d'Image, CHOISSEZ VOIRTE type d'image pour votre image scannée.(Le type par défaut est Avant N&B) Si vous avez un scanner duplex, CHOISSEZ Avant et Arrière pour scanner les deux côtes de leur document.
2. Cliquez OK pour quitter la boîte de dialogue Propriétés du Scanner. (Pour avoir plus de détails sur la boîte de dialogue Propriétés du Scanner, veuillez consulter le chapitre ultérieur, Utiliser la boîte de dialogue Propriétés du Scanner.)
3. Placez votre document face vers le bas sur la vitre ou face vers le haut dans le chargeur de document auto.
4. Dans la boîte de dialogue Validation du Scan, cliquez le

bouton Scanner (Scan) ou Choisissez Scanner dans le menu Fichier.

1. Le document sera scanné et affiché dans l'écran Validation du Scan. Après que les images scannées aient été affichées, la vérification de l'installation de votre scanner est terminée.

1. Vous pouvez voir l'image scannée à l'aide du bouton Ajuster Page ( ) ou Taille Réelle (100%) ( ) dans la barre d'outils Affichage sur le côté droit.
2. Cliquez sur Fermer la boîte ou Quitter dans le menu Fichier pour quitter Avision Capture Tool.

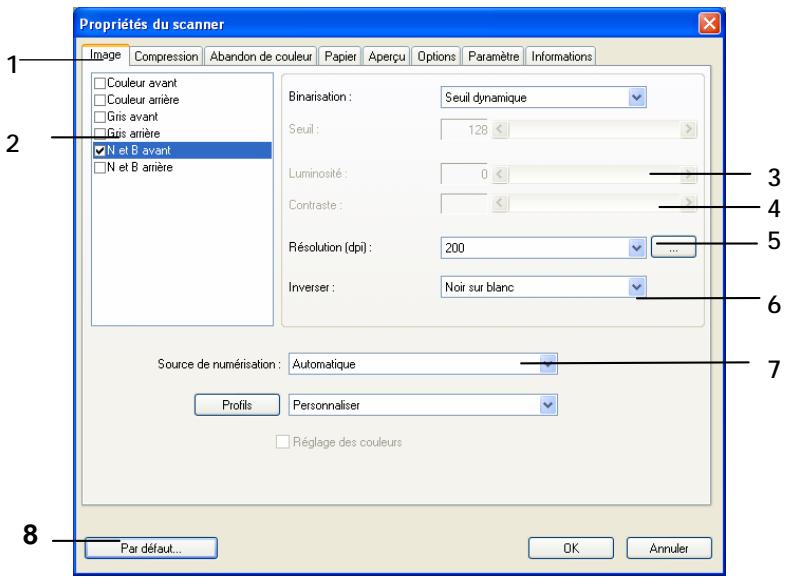

3.2 Un coup d'œil à l'interface utilisateur

1. Options des onglets	Choix : Image, Compression, Détourage couleurs, Papier, Options, Paramètres, Information.
2. Type d'image	Choisissez le type d'image et la face du document à numérique.
3. Luminosité:	Ajustez le niveau de luminosité de -100 à +100.
4. Contraste	Ajustez le niveau de contraste de -100 à +100.
5. Résolution	Déterminez la qualité de l'image numérique. La norme dans l'industrie est de 200 ppp.
6. Inverser	Inverse les couleurs de votre image numérique.
7. Source de numériqueation	Choix : Introducteur automatique, Verre, Automatique (varie selon le modele du scanner)
8. Défauts	Restaure toutes les valeurs des onglets à leur valeur par défaut de sortie d'usine.

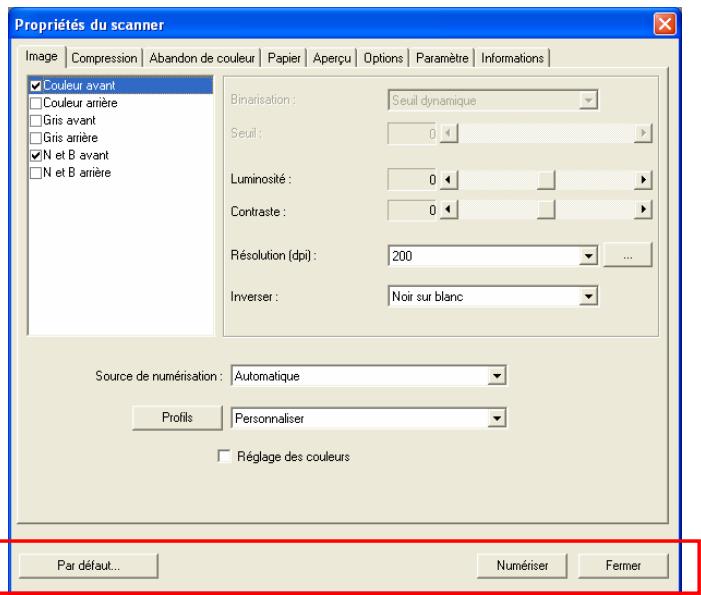

4. Utilisation de la boîte de dialogue propriétés du scanner

La boîte de dialogue Propriétés du scanner vous permet de configurer les paramètres du scanner. Elle est constituée de plusieurs fenêtres à onglets qui seront chacune décrite dans ce chapitre.

La boîte de dialogue Propriétés du scanner

Les boutons de la boîte de dialogue propriétés du scanner

Boutons	Description
Par défaut	Cliquez sur le bouton Par défaut, les paramètres d'usine par défaut apparaîtront sur chaque onglet.
Numériser	Quand tous les paramètres de numérisation sont satisfaisants, cliquez sur le bouton Numériser pourCOMMencer à numériser votre document.
Fermer	Cliquez sur le bouton Fermer pour quitter la boîte de dialogue Propriétés du scanner.

Le tableau suivant montre les paramètres par défaut :

Nom de l'onglet	Paramètres par défaut
Image	Image : N et B avantBinarisation : Seuil dynamiqueRésolution : 200 dpiInverser : Noir sur blancSource de numérisation : Bacd'alimentation de documentsautomatiqueSeuil : AucunLuminosité : AucunContraste : Aucun
Compression	Aucun
Abandon de couleur	Aucun
Papier	Rognage : AutomatiqueCorrection de désignement : OuiOrientation : PortraitSur-numériqueation : 0.00Détection d'alimentation multiple :AucunUnité : Pouce
Options	Dégrès de rotation : AucunSuppression de page vide : AucuneRemplissage de bordure : Blanc , 0 mmOptions de contrôle d'image : Aucun
Paramètre	Activer l'économiseur d'énergie :Activer, 15 minutes après la的最后一action de numérisationAfficher la progression de lanumératisation : OuiAfficher un message d'advertissement :OuiEnregistrer les paramètres après lafermeture : Oui

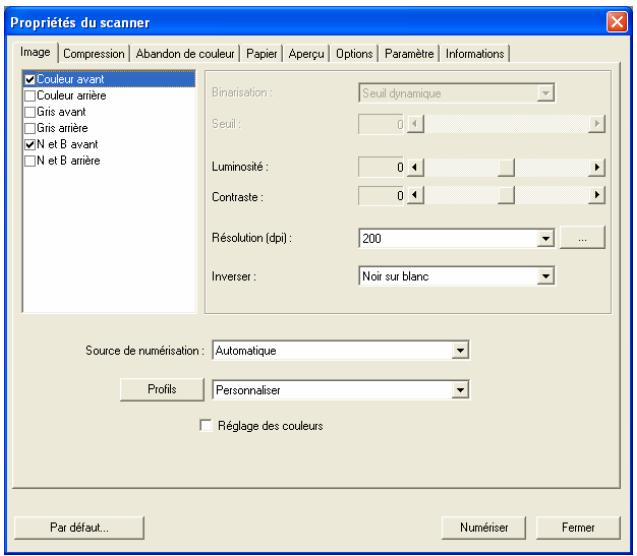

4.2 L'onglet image

L'onglet Image vous permet de choisir le cote recto et (ou) le cote verso de votre document, le type d'image, et de définir plusieurs paramètres de numérisation de base. Remarquez qu'excepté pour la résolution, vous pouvez définir des paramètres de numérisation individuels pour le cote recto et le cote verso. Par exemple, tous les paramètres dans l'onglet Image, l'onglet Compression, l'onglet Abandon de couleur peuvent être définis individuellement pour le cote recto et verso. Cependant, les paramètres dans l'onglet Papier, l'onglet Option, et l'onglet Paramètre doivent être les mêmes pour le cote recto et verso.

La boîte de dialogue de l'onglet Image

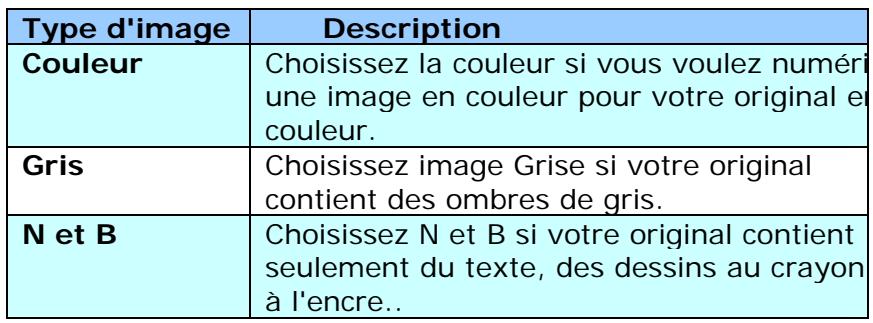

4.2.1 La boîte de sélection d'image

La boîte Sélection d'image inclut le type d'image et les options de côté de document. Si vous désirez scanner à la fois le côté recto et le côté verso du votre document couleur, vous pouvez cocher simultanément Couleur avant et Couleur arrêté. Remarquez que les options varient en fonction du type de scanner.

Example 1: Numériser un document à deux côtés, les deux côtés en couleur

Exemple 2: Numériser un document en couleur à deux côtés, un en N et B (Abandon du bleu : Seuil : 10, Arrière-plan : 79), l'autre en couleur

Net B

Gris

Couleur

Binarisation

C'est le processus de convertir une image en niveau de gris ou en couleur en une image bitonale. Il existe plusieurs méthodes pour effectuer cette conversion. Deux des options sont Seuil dynamique et Traitement fixé.

Seuil dynamique : Sélectionner Seuil dynamique permet au scanner d'évaluer dynamiquement chaque document pour déterminer la valeur du seuil optimal pour produire l'image de toute valeur qualité. Ceci est utilisé pour numériser des documents mélangés contenant du texte pâle, un arrêté-plan ombré, ou un arrêté-plan en couleur avec un seul paramètre. Si Seuil dynamique est sélectionné, Seuil, Luminosité, et contraste ne sont pas disponibles.

Traitement fixé : Utilisé pour le noir et blanc et autres documents à fort contraste. Un niveau unique est défini pour déterminer la transition noir et blanc. Le seuil est calculable sur la plage de densité complète. Traitement fixé définit le Contraste à 0. Si Traitement fixé est sélectionné, Contraste n'est pas disponible.

Qualité

Lorsque vous choisissez "Gris" pour votre type d'image, l'élément "Binarisation" sera changé en "Qualité" et cette option inclut "Haute" et "Normal". Choisissez "Haute" pour enrichir votre image et la rendre plus brillante.

Seuil

Utilisé pour convertir une image en niveau de gris en une image bi-tonale. La valeur s'étend de 0 à 255. Une valeur de seuil basse produit une image plus claire, et peut être utilisée pour adoucir des arrière-plans et une information subtile, non nécessaire. Une valeur de seuil élevée produit une image plus nombre, et peut être utilisée pour aider à rehausser des images ternes. Ajustez le paramètre de seuil en faisant glisser la barre du curseur de Seuil à gauche ou à droite pour obtenir le paramètre de seuil désiré.

200 dpi, Seuil : 80, Luminosité : 0

200 dpi, Seuil : 170, Luminosité : 0

Luminosité

Ajustez la luminosité ou l'obscurité d'une image. Plus la valeur est importante, plus l'image est lumineuse. Faites glisser le curseur à droite ou à gauche pour augmenter ou diminuer la luminosité. La plage s'étend de -100 à +100.

Contraste

Ajustez la plage entre les ombres plus sombres et les ombres plus claires dans l'image. Plus le contraste est élevé, plus le niveau de gris est différent. Faites glisser le curseur à droite ou à gauche pour augmenter ou diminuer le contraste. La plage s'étend de -100 à +100.

Luminosité : -50

Luminosité : 0 (Normale)

Luminosité: +50

Contraste : -50

Contraste: 0 (Normal)

Contraste: +50

Résolution

Un bon contrôle de la résolution donne un bon détaill d'une image qui est numérique. La résolution est mesurée en points par pouce (dpi). Normalement, plus le nombre de dpi est élevé, plus la résolution et la taille du fichier sont grandes. Sachez qu'une résolution plus importante prend plus de temps à numériser, et plus d'espace sur le disque pour la numérisation de l'image. Pour information, une image en couleur de taille A4 numérisée à 300 dpi en mode Couleurs vraies prend environ 25 Mo d'espace sur le disque dur. Une résolution plus élevée (signifie généralement plus de 600 dpi) est uniquement recommandée quand vous devez numériser une petite surface en mode Couleur vraie.

Choisissez une valeur de résolution dans la liste déroulante. La valeur par défaut est 200 dpi. Les résolutions disponibles sont 75, 100, 150, 200, 300, 400 et 600. Ou vous pouvez désirer la valeur désirée en cliquant dans la case sur le côté droit de la liste déroulante et appuyez sur la touche fléchée pour sélectionner la valeur désirée et cliquez ensuite sur le bouton Ajouter pour l'inclure dans la liste déroulante.

Résolution: 75 dpi

Résolution: 150 dpi

Inverser

Inverse la luminosité et les couleurs dans l'image. Le paramètre par défaut est noir sur un fond blanc. Le mode Inverser est blanc sur un fond noir. Pour les images en couleur, chaque pixel sera changé en sa couleur complémentaire à la commande Inverser.

Choix:

• Bac d'alimentation de documents automatique : Utilisé pour numériser plusieurs pages. A plat : Utilisé pour numériser une seule page. Par exemple, les pages de coupures de presse, papiers avec trous ou spirales. A plat (livre) : Utilisé pour numériser plusieurs pages intérieures d'un livre. Automatique : Permet au scanner de définir automatiquement sa source de numérisation. Si Automatique est sélectionné et qu'il y a un document à la fois dans le bac d'alimentation de documents automatique (ADF) et à plat, alors la source de numérisation sera automatiquement définie sur ADF. Si Automatique est sélectionné et qu'il y a seulement un document à plat, alors la source sera définie sur A plat.

Remarquez que les options varient en fonction du type de scanner.

Ajustement de couleurs

Ajustez la qualité des couleurs de l'image pour qu'elles approached celles de l'original. Cette fonction utilise des paramètres par défaut pour ajuster l'image.

Normal

Après l'ajustement de couleurs

4.2.3 Numériser des images en couleur

Les options suivantes sont disponibles pour numériser des images en couleur.

Luminosité - Contraste - Résolution - Inverser

4.2.4 Numériser des images en niveau de gris

Les options suivantes sont disponibles pour numériser des images grises.

Luminosité - Contraste - Résolution - Inverser

4.2.5 Numériser des images n et b

Les options suivantes sont disponibles pour numériser des images en N et B.

• Binarisation (Seuil dynamique) Résolution Inverser

Ouverture

• Binarisation (Traitement fixé) Seuil Luminosité Résolution Inverser

4.2.6 Édition de profils

La boîte de dialogue Propriétés du scanner vous permet de changer et d'enregistrer vos scans régulièrement utilisés en profils. Vous pouvez opérer ces profils en les renommant ou en les effaçant.

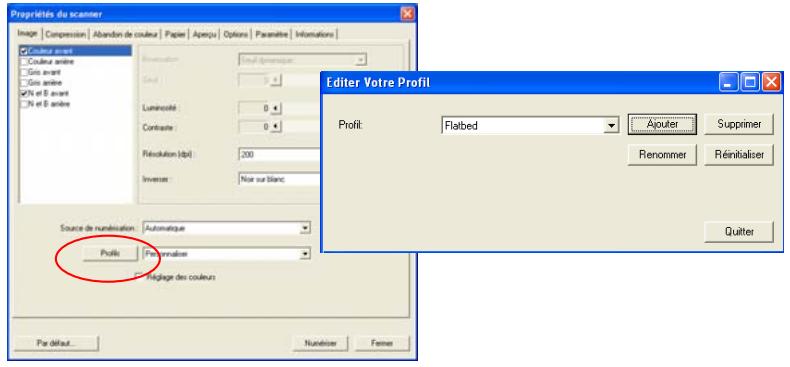

Pour ajouter un nouveau profil,

1. Personnaliser vos paramètres. (Par exemple, modifier votre résolution, type d'image, méthode de découverte, allure de scan, ou autres paramètres de scan.)
2. Cliquez l'onglet Image et puis choisissez "Profils" pour faire apparaitre la boite de dialogue "Editor Notre Profil".

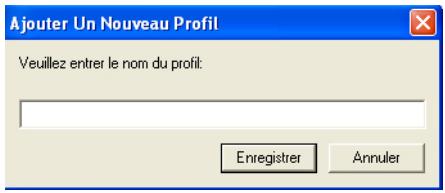

1. Cliquez "Ajouter" pour entrer le nom du profil puis choisissez "Enregistrer".

1. Le nouveau profil sera enregistré et affiché dans la boîte de liste déroulante "Profils".

Pour charger un profil,

1. À partir de la boîte de dialogue de l'onglet Image, CHOISISSEZ votre profil favorable à partir de la boîte de la liste déroulante.

1. Notre profil favorable sera immédiatement chargé et affiché dans la boîte de dialogue Propriétés du scanner.

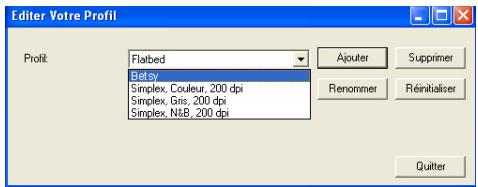

Pour effacer un profil,

1. De la boîte de dialogue de l'onglet Image, cliquez "Profils" pour faire apparaître la boîte de dialogue Editor Notre Profil.
2. Choisissez le profil que vous pouvez supprimer de la liste déroulante.

1. Cliquez "Supprimer". Un message de confirmation "Êtes-vous sûr que vous pouvez supprimer ce profil?" apparait.
2. Choisissez "Oui" pour supprimer ou "Annuler" pour quitter.

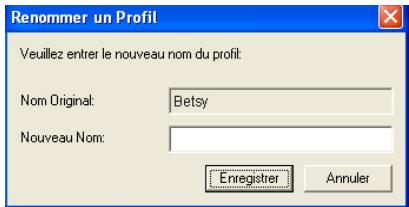

Pour renommer un profil,

1. À partir de la boîte de dialogue de l'onglet Image, clique "Profils" pour faire apparaitre la boîte de dialogue Editor Notre Profil.
2. Choisissez le profil que vous pouvez renommer dans la boîte de la liste déroulante, puis cliquez sur le bouton Renommer.
3. Entrez le nouveau nom pour le profil.

1. Choisissez "Oui" pour supprimer ou "Annuler" pour quitter.

Remarque:

Les profils préconfigurés par défaut inclus Flatbed, Simplex-N et B, 200 dpi, Simplex-Gris, 200 dpi, Simplex-Couleur, 200 dpi, Duplex-N et B, 200 dpi, Duplex-Gris, 200 dpi, Duplex-Couleur, 200 dpi. Si vous avez un simplex ou un scanner sheetfed, les options duplex et flatbed ne seront pas disponibles.

4.3 L'onglet compression

L'onglet Compression vous permet de compresser votre image numérique et de désirer le niveau de compression. Les images bi-tonales sont normalement compressées en utilisant le standard CCITT appelé Groupe 4 (G4). Les images en couleur et en niveaux de gris sont souvent compressées au moyen de la technologie JPEG. Déplacez le curseur de Qualité JPEG à droite ou à gauche pour augmenter ou diminuer le niveau de compression. Remarquez que plus le niveau de compression est élevé, plus la qualité de l'image sera BASSE. La valeur par défaut est 50%.

Remarquez que la compression dépend de l'application d'édition de votre image. Si votre application d'édition d'image ne prend pas en charge le type de format de compression, alors, soit un message d'avertissement apparaitra, soit la qualité de l'image du fichier compressé ne sera pas acceptable.

JPEG (Joint Photographic Experts Group). Ce groupe a développé et prététré son nom à un standard de compression de fichiers pour les images en couleur et en niveau de gris qui est largement utilisé par les scanners et les applications logicielles. Sur les systèmes fonctionnant sous Microsoft Windows, un fichier avec une extension. jpg a normalement été compressé à l'aide de ce standard.

Pour numériser des images en couleur ou grises, les compressions suivantes sont disponibles :

Aucun JPEG

Pour numériser des images en N et B, les compressions suivantes sont disponibles :

Aucun G4

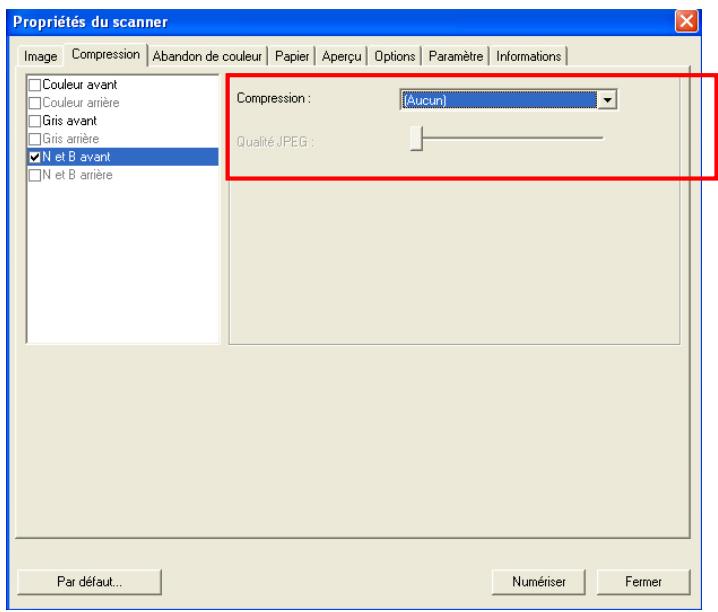

La boîte de dialogue de l'onglet Compression

4.4.1 Sélection de l'abandon de couleur

L'onglet Abandon de couleur vous permet l'abandon soit du rouge, du bleu ou du vert dans votre image numérique. Si votre image contient du filigrane ou de l'arrière-plan rouge, CHOISSEZ le canal R (Rouge), alors tout filigrane ou arrière-plan rouge sera supprimé. Cette fonctionnalité est utilisée pour rendre votre texte plus net quand vous utilisez un logiciel de reconnaissance optique de caractère (OCR).

Remarquez que cette fonction prend seulement en charge les images en noir et blanc et en gris. De ce fait, prenez soin de désirer un type d'image en noir et blanc ou en gris quand vous appliquez cette fonction.

La boîte de dialogue Abandon de couleur

4.4.2 Autres options d'abandon de couleur

Traitement avancé offre deux options permettant d'ajuster votre image numérique afin d'obtenir un résultat optimal.

Seuil du filtrage

Cette valeur est utilisée pour déterminer la couleur qui sera abandonnée. Une valeur plus faible abandonne plus de la couleur sélectionnée, alors qu'une valeur plus élevée laissera plus de la couleur sélectionnée.

Niveau d'arrière-plan

Le pixel plus élevé que la valeur de l'arrière-plan sera ajusté au point le plus clair. Ajustez la valeur à la fois pour le Seuil du filtré et pour le Niveau d'arrière-plan pour produire le résultat optimal.

Exemple, le fait d'ajuster légèrement la valeur de l'arrière-plan rend votre texte plus clair.

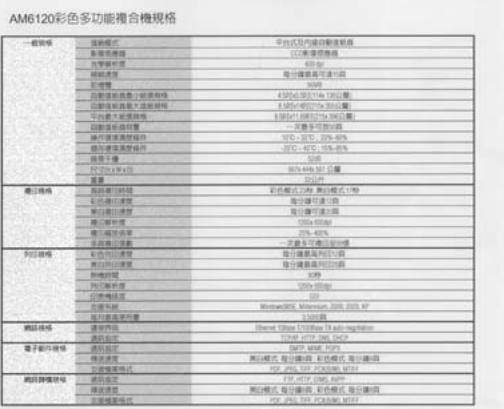

Original

Supprimer le bleu, Seuil : 20, Arrière-plan : 255

Supprimer le bleu, Seuil : 20, Niveau d'arrière-plan : 210

4.5 L'onglet papier

L'onglet Papier vous permet de définir les valeurs associées à la sortie image (c.-à-d., Rognage automatique ou non, Zone de numérisation, Sur-numérisation, Détection d'alimentation multiple).

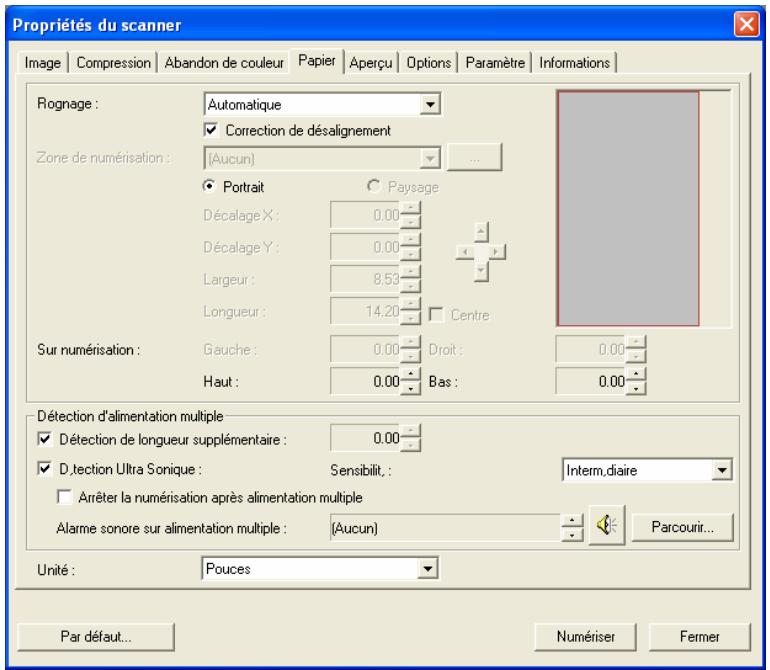

La boîte de dialogue de l'onglet Papier

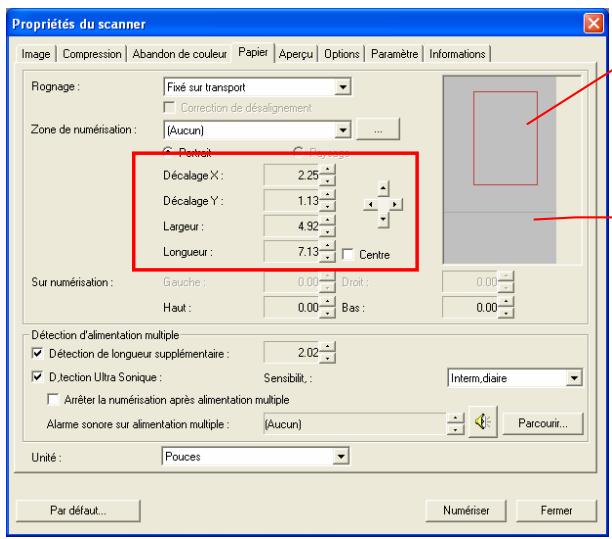

4.5.1 Rognage

Le rognage vous permet de capturer une portion du document en cours de numérisation. Choix : Automatique, Fixé sur transport, Détention de fin de page (EOP).

Options	Description
Automatique	Automatique ajusté la fenêtre de rognage selon les différentes tailles de documents. Utilisez cette option pour le traitement parlots de documents de différentes tailles.

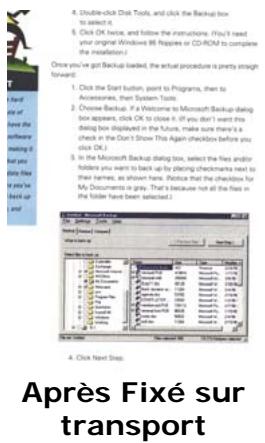

Fixé sur transport	Cette fonctionnalité vous permet de définir la surface ou la zone à numériser. Utilisez pour le traitement parlots de documents de même taille. Si vous sélectionnez cette option, vous pouvez utiliser les touches fléchées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérique. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs.
Détection de fin de page	Cette fonctionnalité vous permit de définir la surface ou la zone à numériser. Utiliser pour le traitement parlots de documents de même largeur mais de longueurs différentes. Si vous sélectionnez cette option, vous pouvez utiliser les touches fléchéées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérique. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs.

Les options suivantes sont uniquement disponibles quand Fixé sur transport est sélectionné.

• Décalage X — la distance de l'extrémité gauche du scanner à l'extrémité gauche du bord de la zone de numérisation.
• Décalage Y — la position de l'extrémité supérieure du document à l'extrémité supérieure de la zone de numérisation. Largeur — la largeur de la zone de numérisation.
• Longueur — la longueur de la zone de numérisation.
• Centre : Calcule automatiquement le décalage x pour alimentation centrée selon la taille du document sélectionnée.
• rédéfinissez la position de la zone de numérisation en cliquant sur la touche fléchée sur la croix tout en conservant la taille de numérisation. Afficher le résultat à partir de la fenêtre Affichage.

Exemple: Redéfinissez votre zone de numérisation (décalage x : 2,25 pouces : décalage y : 1,13 pouces)

Zone de numérisation

Fenêtre d’Affichage

La Zone de numérisation redéfinie

Correction de désignation

Utilisez cette option pour redresser automatiquement un document.

Remarque: Si l'angle d'inclinaison est trop important, une partie de l'image risque d'être coupée.

Zone de numérisation

Choisissez la taille de papier désirée dans la liste déroulante. Ou vous pouvez sélectionner une taille de papier personnalisée en cliquant sur la boîte Zone de numérisation et en cliquant ensuite sur Ajouter pour inclure dans le choix.

Choix: Aucun, Lettre US - 8,5"x 11", US Legal - 8,5"x 14", ISO A4 - 21 x 29,7 cm, ISO A5 - 14,8 x 21 cm, ISO A6 - 10,5 x 14,8 cm, ISO A7 - 7,4 x 10,5 cm, ISO B5 - 17,6 x 25 cm, ISO B6 - 12,5 x 17,6 cm, ISO B7 - 8,8 x 12,5 cm, JIS B5 - 18,2 x 25,7 cm, JIS B6 - 12,8 x 18,2 cm, JIS B7 - 9,1 x 12,8 cm, Scanner Maximum, Long Page.

Lorsque vous avez besoin de scanner des documents dont la longueur dépasse la longueur max. du scanner, veuillez désélectionner Long Page. Remarque : si Long Page est sélectionné, la fonction Multi-Feed Detection ne sera pas disponible. Options : Longueur inconnue, Entrer la longueur. (*Les options varient en fonction du type de scanner.)

Choisissez "Longueur inconnue" si vous avez un lot de documents de page longue avec une longueur inconnue. Choisissez "Entrer la longueur" pour entrer la longueur et la largeur de vos documents ou la taille désirée du scan des documents. C'est utile lorsque vous avez un lot de documents avec la même taille de scan ou un lot avec des documents de taille identique.

Surnumérisation

Sur-numérisation vous permet d'ajouter une marge spécifique au sommet et à la base ou à droite et à gauche (Les options variant selon le type du scanner) du bord de l'image. Cela est utilisé pour réduire le risque de rognage des coins sur les images inclinées et souvent appliqué à un traitement parlots d'un document incliné à numériser dans le bac d'alimentation de documents automatique. Sélectionnez une valeur entre 0 et +5 mm. Remarquez que le résultat de la sur-numérisation ne s'affichera pas dans la fenêtre Affichage et que la disponibilité de la fonction varie selon le type de scanner.

Détection d'alimentation multiple

Détection d'alimentation multiple vous permet de détecter les documents superposés qui passent par le bac d'alimentation de documents automatique. L'alimentation multiple est habituellement provoquée par des documents agrafés, de l'adhésif sur des documents, ou des documents chargés électrostatiquement. Remarque : La disponibilité de la fonction varie selon le type de scanner.

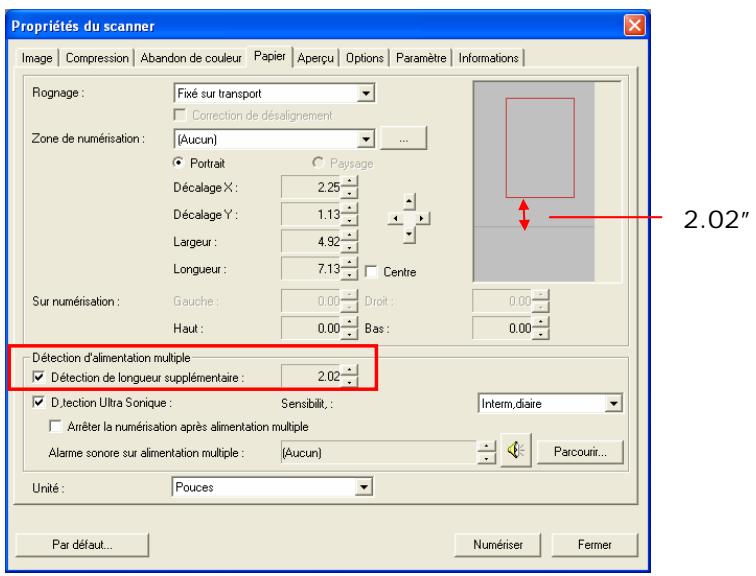

Détection de longueur supplémentaire

Détection de longueur supplémentaire vous permet de définir la longueur du document multi-alimenté. Cette valeur indique la longueur supplémentaire dépassant votre zone de numérisation. La fenêtre Affichage affichera la taille du document lorsque vous changez la valeur. Une valeur de 0 indique pas de détection de longueur supplémentaire. La Détection de longueur supplémentaire est utilisée au moins lorsque vous numérisez des documents de même taille dans le bac d'alimentation de documents automatique.

Détection ultra sonique

La détection Ultra Sonique vous permet de configurer le chevauchement de documents par la détection de l'épaisseur du papier entre les documents.

Il y a trois options disponibles si Alimentation multiple est détectée.

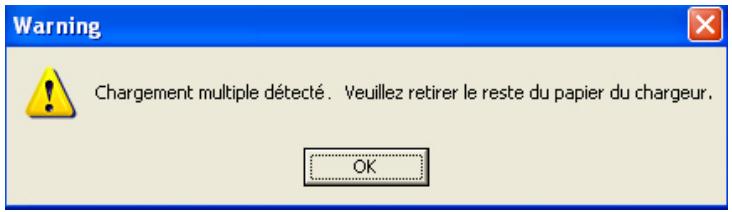

- Arrête le scan après chargement multiple

Si ceci est sélectionné, le scanner arrête la chargeur et affichera le message d'avertissement suivant si le changement multiple est détecté.

1. Suivez la consigne du message d'avertissement en retardant les pages restantes du chargeur.
2. Cliquez sur OK pour fermer la fenêtre du message.
3. Scannez les pages restantes.

-Alarme sonore en cas de chargement multiple

Si un fichier wav. est ajouté, le scanner émettra une alarme sonore si un chargement multiple est détecté sans afficher de message d'avertissement.

Si "Arrêté le scan après chargement multiple" est sélectionné, le scanner stoppera le chargement.

Si "Arrêté le scan après chargement multiple" n'a pas été détecté, le scanner continuera de scanner votre document jusqu'à la fin.

Action:

1. Si "Arrêté le scan après chargement multiple" a été sélectionné, suivez l'action décrite dans la section précédente Si "Arrêté le scan après chargement multiple" de la page précédente pour terminer votre travail.
2. Si "Arrêt çant à partir du moment où le chargement multiple a été détecté.

Comment ajouter une alarme sonore :

1. Cliquez sur le bouton Parcourir sur le côté droit de l'icône du haut-parleur. La boîte de dialogue Ouvrir apparait :
2. Choisissez votre fichier wave.
3. Cliquez sur le bouton Ouvrir. Le fichier wave est ajouté.

Unités

Définit le système de mesure principal. Pouces, millimètres, et Pixels sont disponibles.

4.5.3 Relatif au document

Relatif au Document : (utilisé pour les lots de documents de taille identique)

Cette option vous permet de développer différentes zones sur vos documents et de délivrer ces images en N&B, Gris, ou Couleur séparément. Par exemple, il y a des applications qui nécessitent que vous stockiez votre document complet en N&B et une partie du document en couleur pour économiser de l'espace de stockage. C'est utile pour les documents où une photo, ou une signature apparait dans une zone consistante du document comme un article, etc.

La procédure suivante décrit comment reproduire le document complet en N&B avec une portion du document (photo) en couleur.

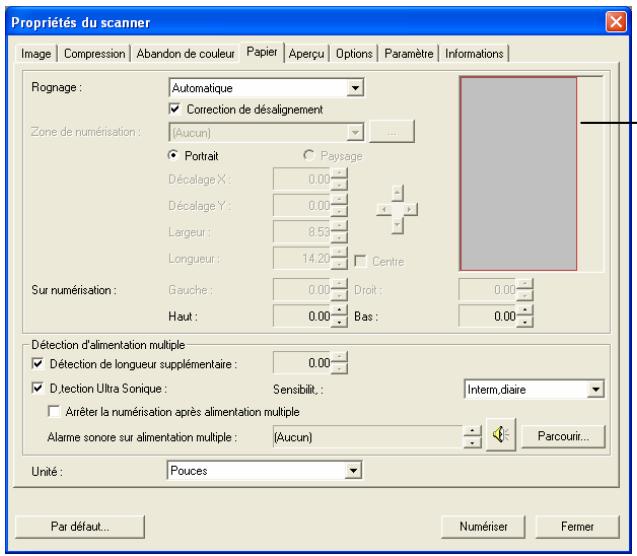

1. Sur l'onglet Papier, CHOISSEZ "Relatif au Document" ou Fixé au Transport à partir des options Découpage.
2. Choisissez votre taille de scan à partir de l'option Zone de Scan. La taille de scan sélectionnée apparaît dans une boîte rectangulaire rouge. C'est également la taille de scan de votre document complet. (Par exemple, ISO B5.) Si vous n'avez pas besoin de zone de scan et avez laissé la sélection sur Aucun, alors la zone par défaut sera celle maximale du scanner.

Boîte rectangulaire rouge

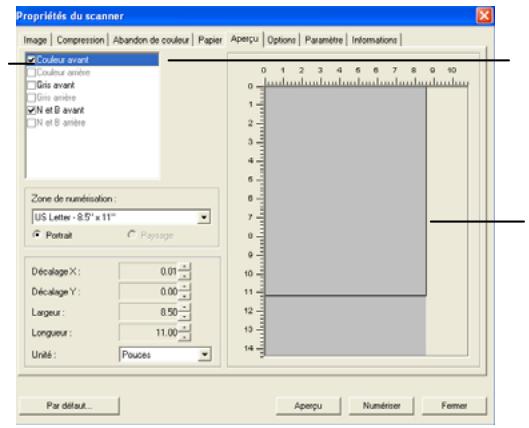

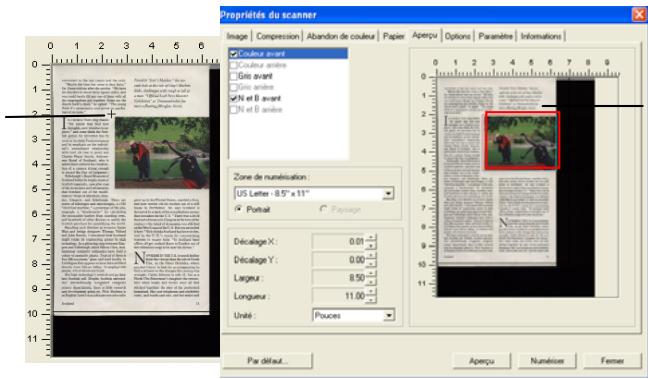

1. Cliquez sur l'onglet Aperçu pour afficher la fenêtre Aperçu. Une boîte rectangulaire noire apparait pour indiquer la taille de scan maximal que vous venez de sélectionner.

La Boîte de Sélection d'Image

L'image sélectionnée

Une boîte rectangulaire noire

1. Cliquez le bouton Aperçu pour visualiser l'image entière

en basse résolution pour découvrir correctement votre zone de scan associée.

L'Image d'Aperçu Le Bouton d'Aperçu

1. Sélectionnez le type d'image à partir de la boîte Sélection d'Image. L'image sélectionnée apparait en surbrillance. (Par exemple, Couleur Avant)
2. Placez votre curseur sur la fenetre Aperçu et cliquez sur le bouton gauche de votre souris. Une croix apparaitra comme illustré. Créez votre taille de scan associée en diagonale en faisant glisser le bouton gauche de la souris de façon à obtenir la taille voulue. La zone sélectionnée apparaitra dans une boîte rouge comme illustré.

Croix

La Zone Relative

1. Vérifiez l'image en N&B à partir de la boîte Sélection d'Image pour scanner le document complet.
2. Cliquez sur le bouton Scan pour démarrer le scan du document en deux types et tailles d'image. (Voir le résultat ci-dessous.)

Secti ons

Le document entier en N&B

La zone associée en couleur

4.6 L'onglet aperçu

L'onglet Aperçu vous permet de visualiser (un scan faisible résolution) votre image avant le scan final. Cette visualisation de l'image vous permet d'allouer la zone de scan. Vous pouvezCHOISIR VOYRE ZONE DE SCAN en utilisant le menu déroulant "Zone de Scan" ou en plaçant libre Your cursor sur la fenetre d'affichage et en le faisant glisser diagonalement sur la fenetre d'affichage. Un rectangle rouge indiquera alors la zone selectionnee.

Remarque: Si vous choisissez "Découpage Automatique" sur l'onglet "Papier", la sélection d'une zone de scan sur l'onglet Aperçu n'est pas autorisée.

L'onglet Aperçu

4.7 L'onglet options

L'onglet Options vous permet de définir les paramètres de traitement d'image supplémentaires suivants.

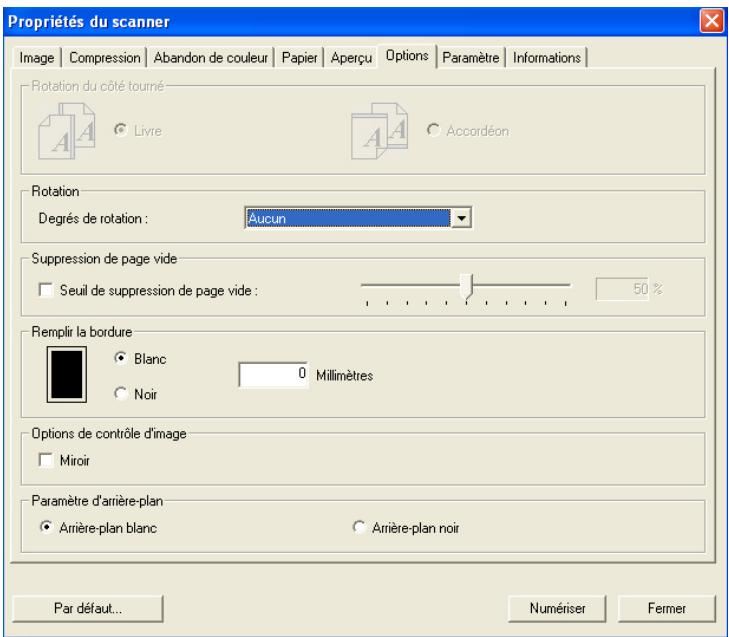

La boîte de dialogue de l'onglet Options

Rotation du côté tourné

Cette option vous permet de sélectionner l'orientation des documents imprimés sur les deux côtés en cours d'alimentation et si "accordéon" est sélectionné, l'image du verso sera pivotée de 180 degrés.

Ceci s'applique aux documents imprimés sur les deux côtés visualisés en portrait (hauteur plus grande que la largeur) mais qui sont parfois alimentés dans le scanner en paysage (largeur plus grande que la hauteur) ou vice versa. Dans ce cas, l'image du verso doit être pivotée encore de 180 degrés.

Choix : livre, accordéon.

Si "LIVRE" est sélectionné, l'image du revers ne sera pas pivotée.

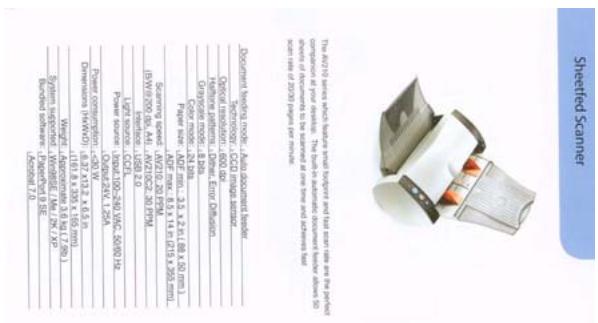

L'illustration suivante montre l'orientation du document qui doit être affiché en portrait mais qui est alimenté dans le scanner en paysage

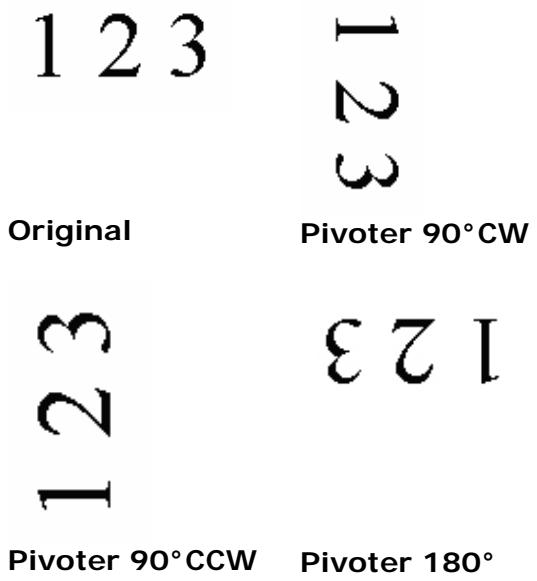

Pivoter l'image

Choisissez l'angle de rotation dans la liste déroulante si vous désirez pivoter l'image numérique.

Choix : Aucun, CW (sens des aiguilles d'une montre), CCW (sens inverse des aiguilles d'une montre).

Suppression de page vide

Cochez si vous désirez supprimer la page vide et déplacez le curseur à gauche ou à droite sur le seuil désiré.

Remplissage de cordure

Cochez Blanc ou Noir si vous désirez ajouter une cordure blanche ou noire sur le bord de l'image numérique. Entrez la valeur de 0 à 5 mm. La valeur par défaut est 0.

Original

Remplissage de cordure : 5mm (Noir)

Options de contrôle d'image

Cochez la boîte Miroir si vous pouvez inverser le côté droit et gauche de votre image.

Original

Effet Miroir

Paramètres d'arrière-plan

Cette option vous permet de définir votre arrière-plan de numérisation. Choix: Arrière-plan blanc, arrière-plan noir.

Cette option varie en fonction du type de scanner et est disponible pour la page avant dans ADF (Auto Document Feeder ou Chargeur Automatique de Document) et Découpage Auto uniquement.

Arrière-plan blanc

Arrière-plan noir

4.8 L'onglet paramètre

L'onglet Paramètre vous permet de configurer les paramètres suivants :

La boîte de dialogue de l'onglet Paramètre

Contrôle d'économie d'énergie	Cochez la case Activer l'économiseur d'énergie et déplacez le curseur à droite pour définir la durée pour démarrer l'économiseur d'énergie après votre dernière action. La plage s'étend de 1 à 240 minutes. La valeur par défaut est 15 minutes.
Afficher la progression de la numérisation	Cochez et la progression de la numérisation s'affichera pendant la numérisation.
Détection des Codes Barre	Veuillez cocher cette option pour activer la détction et la reconnaissance des codes barre dans votre document.Apres le processus de détction, un fichier avbarcode.ini sera géné ré et stocké sur votre lecteur système, par exemple, Windows\avbarcode.ini.
Afficher un message d'ajretissement	Cochez pour afficher les messages d'avertissement tels que "Le compteur de tampons ADF dépasse 50.000 numériisations (le nombre varie selon le type de scanner). Remplacez le tampon ADF et réinitialisez le compteur du tampon."
Enregistrer les paramètres après la fermeture	Cochez pour enregistrer les paramètres de propriétés de votre scanner après avoir quitté la boîte de dialogue. La prochaine fois que vous ouvrière la boîte de dialogue Propriétés du scanner, les paramètres précédemment enregistrrés s'afficheront.

4.9 L'onglet informations

L'onglet Informations affiche les informations du système et du scanner suivantes.

La boîte de dialogue de l'onglet Informations

Le bouton "rapport

Si vous rencontrez un message d'erreur lors de l'utilisation du scanner, cliquez sur le bouton Rapport. Un fichier report.txt (C:\AVxxx) sera généré. Envoyez ce fichier au service clientèle le plus proche pour le dépannage.

Le bouton "réinitialiser le compteur du tampon

Après avoir numérisé environ 50.000 pages (le nombre varie selon le type de scanner) à l'aide du bac d'alimentation de documents automatique (ADF), le tampon de l'ADF peut être usé et vous risquez de rencontrer des problèmes d'alimentation de documents. Dans ce cas, il est fortement recommandé de remplacer le tampon de l'ADF par un neuf. (Consultez le manuel de l'utilisateur pour la procédure de remplacement ajustate.) Pour commander le tampon ADF, consultez votre vendeur le plus proche. Après avoir remplacé le tampon de l'ADF, cliquez sur le bouton “Réinitialiser le compteur du tampon” pour réinitialiser le compteur du tampon.

Le bouton "réinitialiser le compteur du galet

Après avoir numérisé environ 200.000 pages (le nombre varie selon le type de scanner) à l'aide de l'ADF, le galet de l'ADF peut être used et vous risquez de rencontres des problèmes d'alimentation de documents. Dans ce cas, il est fortement recommandé de remplacer le galet de l'ADF par un neuf. (Remarquez que le remplacement du galet de l'ADF doit être effectué uniquement par un centre de réparation agrée. Aussi, veuillez renvoyer votre scanner pour faire remplacer le galet.) Après avoir remplacé le galet de l'ADF, cliquez sur le bouton "Réinitialiser le compteur du galet" pour réinitialiser le compteur du galet.

Remarque :

La durée de vie et la procédure de remplacement varient selon le type de scanner. Consultez votre vendeur le plus proche pour plus de détails.

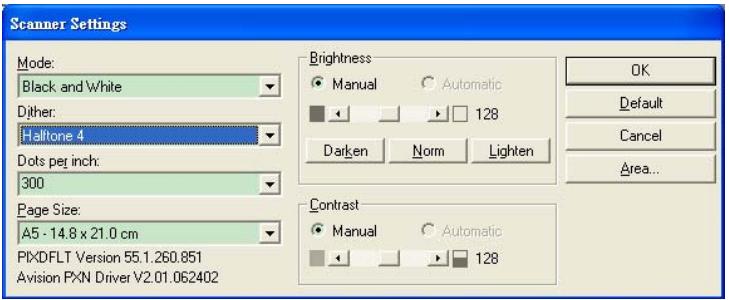

5. Opération de l'interface ISIS

La méthode d'opération du pilote ISIS est similaire au pilote TWAIN.

Chaque fonction sur l'écran de l'interface ISIS est décrite ci-dessous:

Mode: sélectionnez l'un des modes de numérisation, y compris noir et blanc, gris, couleur.

Dither: 5 niveaux de demi-teinte sont disponibles. Vous pouvez aussi désactiver cette fonction.

Dots per inch: Sélectionnez la résolution désirée.

Paper Size: sélectionnez la taille de papier désirée.

Brightness: ajustez la luminosité et l'obscurité de l'image numérique.

Contrast: ajustez l'intervalle entre les parties les plus claires et les parties les plus foncées de l'image.

Default: cliquez ici pour remettre tous les paramètres à zéro.

Area: Sélectionnez la région et la position désirée pour la numérisation.

6. Comment utiliser les boutons du scanner

L'image suivante présente les 3 boutons et un écran de fonction sur le scanner.

Le bouton Scan

Le bouton Cancel/Stop

Ecran d'affichage des fonctions

Sélecteur de fonction

6.1 Installation du gestionnaire de boutons

Pour utiliser les boutons sur le scanner, vous devez installer le gestionnaire de boutons. Pour assurer que le gestionnaire de boutons fonctionne correctement, installez D'ABORD le gestionnaire de boutons avant d'installer le pilote du scanner.

L'installation du gestionnaire de boutons est facile. Insérez le CD fourni dans votre lecteur de CD-ROM et suivez les instructions à l'écran pour effectuer l'installation.

Le gestionnaire de boutons vous offre une manière facile de numériser votre document et de relier ensuite l'image numérique à l'application logicielle que vous avez besoin. Tout cela peut être fait d'une simple pression sur le bouton sur le scanner. Cependant, avant de numériser, il est recommandé de vérifier d'abord les configurations des boutons afin de garantir un format de fichier et une application de destination appropriés.

6.2 Vérifier les configurations des boutons avant la numérisation

1. Après avoir installé le gestionnaire de boutons et le pilote du scanner sur votre ordinateur, le panneau de boutons s'affichera dans la barre d'état de Windows dans le coin inférieur droit de l'écran de votre ordinateur.

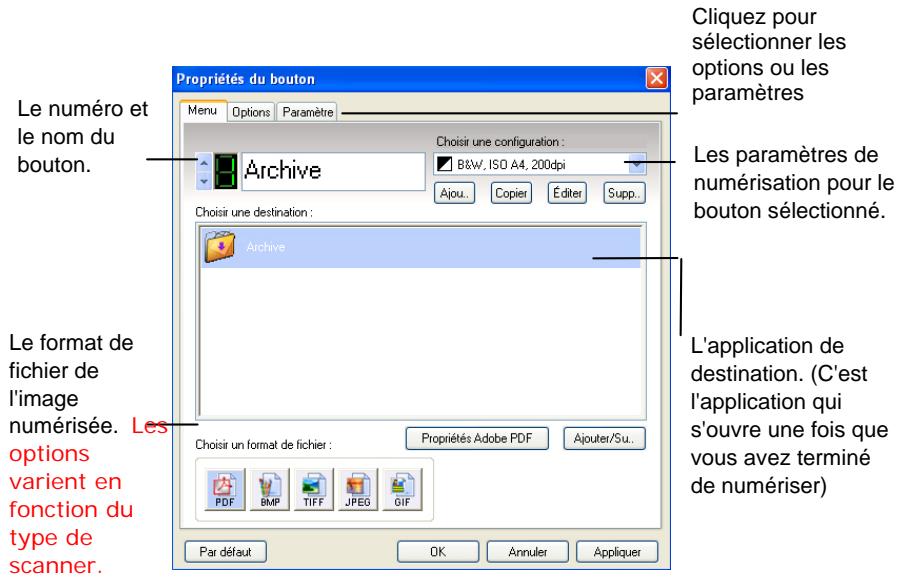

1. Le panneau de boutons affiche les cinq premiers boutons de numérisation. Cliquez avec le bouton droit de la souris sur le bouton (fonction) que vous désirez consulter. La fenêtre Propriétés des boutons apparaît.

Le paramètre par défaut indiqué en couleur en surbrillance. Si vous désirez changer le paramètre, utilisez cette fenêtre pour réinitialiser le paramètre pour le format du fichier, l'application de destination, ou d'autres paramètres de numérisation. Consultez "Configuration des boutons" dans la section suivante pour réinitialiser les paramètres.

1. Cliquez sur le bouton OK pour quitter la fenêtre.

6.3 Numériser d'une simple pression sur les boutons

1. Ajuster le guide du papier pour la largeur du papier et chargez les documents avec leurs sommets dans le bac d'alimentation de documents automatique.
2. Vérifiez le numéro sur l'écran LED pour vérifier si vous sélectionnez les paramètres de numérisation et l'application de destination corrects. (Par exemple, si vous sélectionnez numériser avec le bouton #4, qui ouvre Microsoft Paint et affiche l'image numérique dans la fenêtre principale de Microsoft Paint, l'écran LED devrait afficher 4).
3. Appuyez sur le bouton Scan sur le scanner.

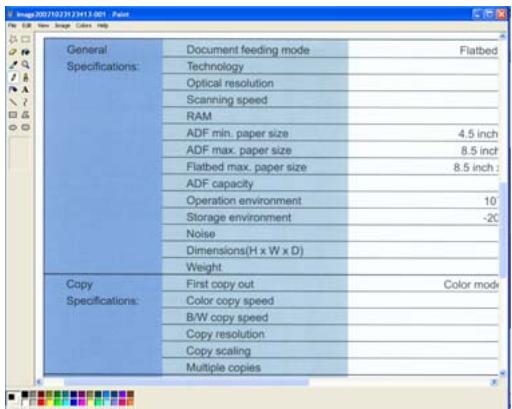

4. Quand la numérisation est terminée, Microsoft Paint sera lancé et l'image numérique apparaîtra dans la fenêtre principale de Microsoft Paint comme ci-dessous.

Remarque :

Pour les informations détaillées sur la manière d'utiliser le gestionnaire de boutons, reportez-vous au manuel de l'utilisateur dans le CD fourni.

7.1 Nettoyer l'adf

Le scanner peut être contaminé par de l'encre, des particules du toner ou les couches du papier. Donc, le scanner aura besoin d'être fréquemment nettoyé, si:

1. Les documents ne se nourrissent pas facilement;
2. Plusieurs documents sont passés en même temps.

Procédure de nettoyage

1. Humidifiez un tampon de coton avec de l'alcool isoprophyl (95%). (Des kits de nettoyage sont disponibles auprès de Avision).
2. Pressez sur le bouton de l'ADF, et ouvrez-le soigneusement. Essuyez les galets d'un côté à l'autre avec le tampon. Faites doucement tourner les galets en avant pour bien nettoyer toute la surface des galets. Assurez-vous de ne pas accrocher ou endommager les ressorts.
3. Essuyez le patin de haut en bas. Faites attention à ne pas accrocher les ressorts.
4. Refermez l'ADF. Votre scanner est maintenant prêt à fonctionner.

Bouton de l'ADF

Rouleau d'entraînement

7.2 Nettoyage du verre

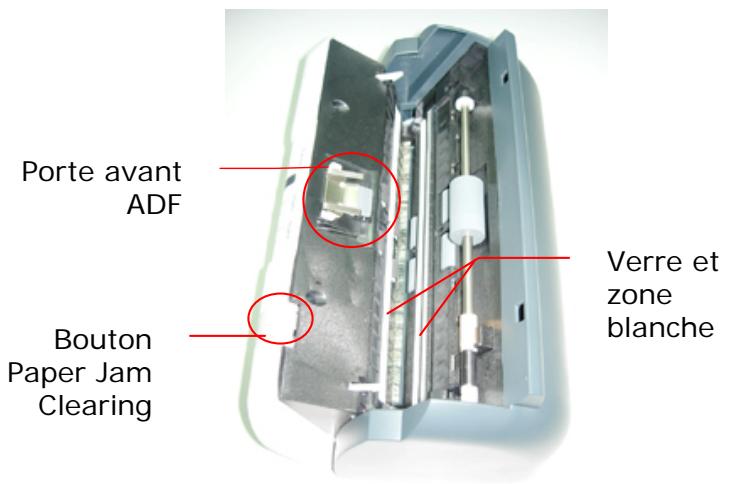

1. Pressez le bouton Paper Jam Clearing. Ouvrez la porte avant vers la gauche.
2. Humidifiez un coton-tige avec de l'alcool isopropyl. (95%)
3. Essuyez la partie en verre et la zone blanche comme illustré ci-dessous en déplaçant le coton-tige d'un côté à l'autre pour enlever la poussière ou la crasse.

7.3 Remplacer le module du tampon détachable de l'adf

Après avoir scanné approximativement 200.000 pages avec l'ADF, le ressort du tampon peut être usé et vous pourrez rencontrer des problèmes avec l'alimentation de documents. Dans ce cas, il est recommandé de remplacer le module du tampon. Pour commander un module, veillez consulter votre revendeur le plus proche et suivre les procédures ci-dessous pour le remplacement.

Procédure de retrait

1. Ouvrez la couverture avant de l'ADF en poussant le bouton de relâchement de l'ADF.

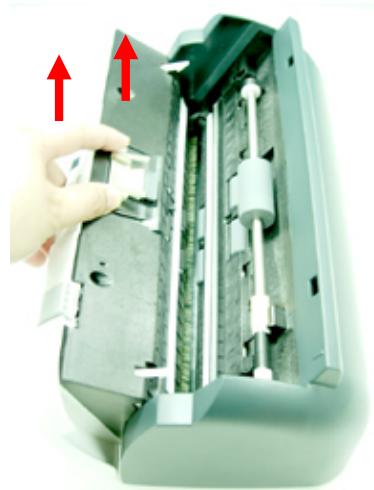

2. Retirez le module du tampon détachable de l'ADF en tirant sur la partie supérieure du crochet du tampon selon la figure.

7.4 Remplacement du galet ADF

Suivez la procédure ci-dessous pour remplacer le galet ADF. Pour commander le galet ADF, consultez votre vendeur le plus proche. Après avoir remplacé le galet ADF, prenez soin de cliquer sur le bouton “Réinitialiser le compteur du galet” dans l'interface de l'utilisateur du pilote du scanner TWAIN (boîte de dialogue Propriétés du scanner) pour réinitialiser le compteur du galet.

Procédure de démontage

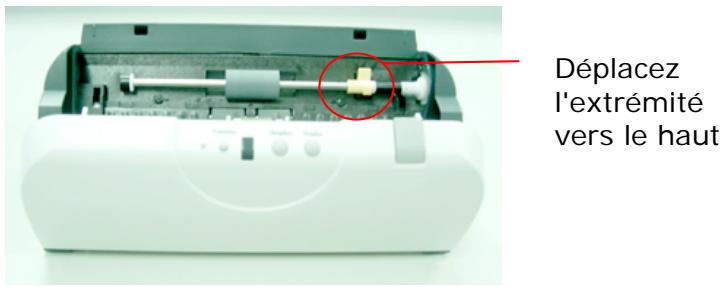

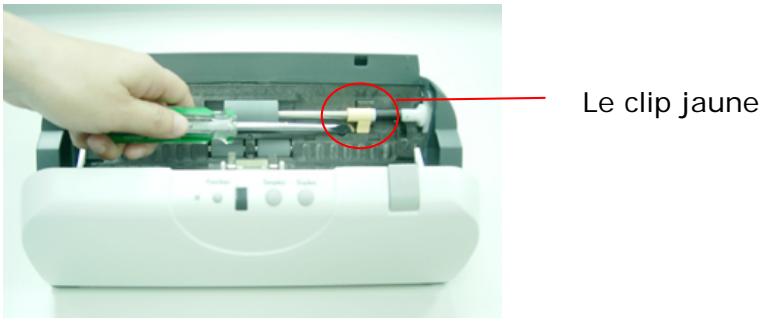

1. Déplacez l'extrémité du clip jaune vers le haut à l'aide d'un tournevis plat comme indiqué.

1. Maintenez le galet appuyé dans la direction de la flèche comme indiqué pour le tirer.

Remarque :

Pour installer un nouveau galet ADF, suivez l'ordre inverse de la procédure de démontage.

8.1 Bourrage de papier dans l'adf

En cas de bourrage papier, suivez la procédure ci-dessous.

i). Appuyez sur le bouton situé sur le côté avant gauche du scanner selon, flèche A. Le capot de l'ADF s'ouvrira d'un bruit sec. ii). Ouvrez complètement le capot de l'ADF, flèche B. iii). Retirez soigneusement le papier de l'ADF.

Bouton de l'ADF

Bourrage papier dans l'ADF - Ouvrir l'ADF

Bourrage papier dans l'ADF - Retirer le papier

8.2 Questions et réponses

Question: Le papier se bloque durant le scanage.

Réponse: 1) Ouvrez le boîtier du scanner. 2) Retirez soigneusement le papier bloqué. 3) Refermez la porte du boîtier.

Question: Plus d'une feuille de papier a été introduite dans le scanner.

Réponse: 1) Ouvrez le boîtier du scanner. 2) Retirez les papiers. 3) Refermez la porte du boîtier. 4) Lissez les coins et les bords ; éventez le papier avant de le replacer dans le scanner. 5) Contrôlez les rouleaux, et suivez les directions de nettoyage s'il y a lieu.

Question: Le papier est en biais dans le scanner.

Réponse: 1) Utilisez les guides pour contrôler la direction du papier. 2) Contrôlez les rouleaux, et suivez les directions de nettoyage s'il y a lieu.

Les images scannées sont toujours trop sombres.

Réponse: 1) Modifiez la valeur Gamma de votre imprimante sur 2.2, et sur 1.8 pour votre moniteur depuis l'application.

2) Utilisez les réglages de luminosité TWAIN pour une image plus claire.

Le support technique pour le scanner de Avision est fourni par le Centre d'Assistance Technique de Avision (ATAC). Avant de contacter ATAC, assurez-vous d'avoir les informations suivantes à portée de main :

• Le numéro de série et de révision du scanner (localisé sous le scanner);
• La configuration matérielle (par ex. votre type de CPU, la taille de mémoire vive (RAM), l'espace disque libre, la carte d'affichage, la carte d'interface...); Le nom et la version de votre logiciel; La version de votre gestionnaire de scanner.

Contactez-nous SVP à:

Adresse: 6815 Mowry Ave., Newark CA 94560, USA

Téléphone: [phone]

Courrier électronique: [e-mail]

Courrier électronique: [e-mail]

9. Spécifications

Model Number: FF-0608S

Résolution optique: jusqu'à 600 ppp × 1200 ppp

Modes: Noir & blanc

Gris

Couleurs

Alimentation: Dispositif d'auto-alimentation (ADF)

Capacité ADF : jusqu'à 50 pages

Document: Lettre, légale, A4, B5, A5, carte

Taille minimum: 3.5'' × 2'' (ADF)

Papier: 16 lb à 28 lb.

Interface : USB 2.0

Source

d'alimentation: 24V, 2.0A

Température

d'opération : 10°C à 35°C
